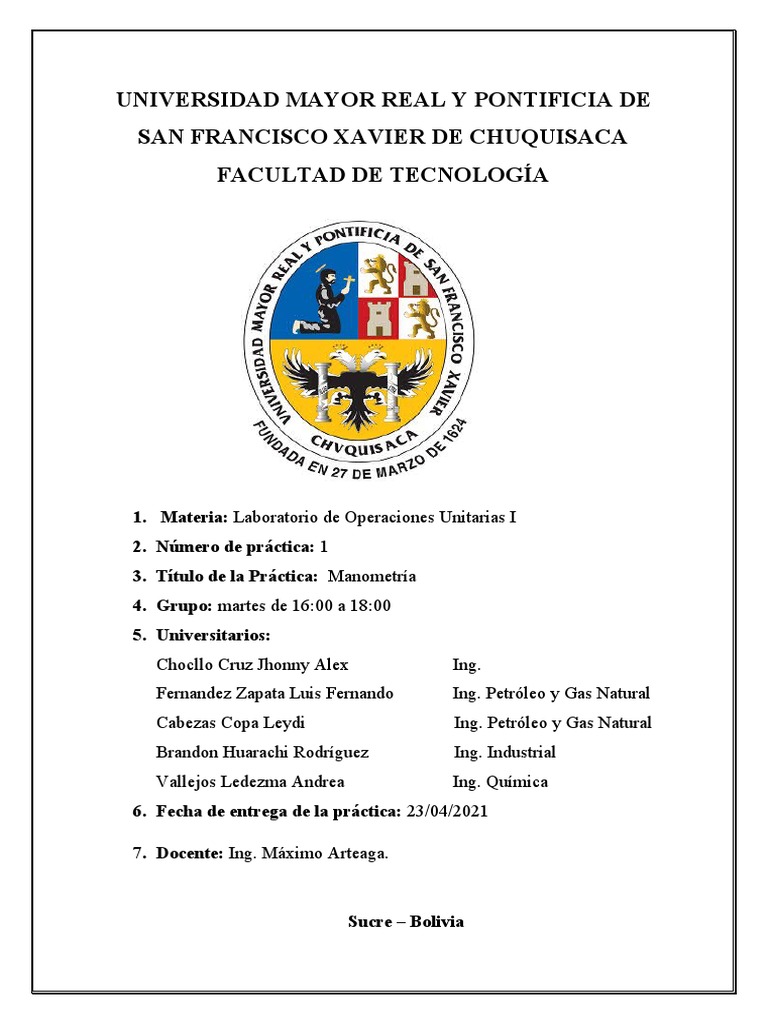

UNIVERSIDAD MAYOR REAL Y PONTIFICIA DE

SAN FRANCISCO XAVIER DE CHUQUISACA

FACULTAD DE TECNOLOGÍA

1. Materia: Laboratorio de Operaciones Unitarias I

2. Número de práctica: 1
3. Título de la Práctica: Manometría
4. Grupo: martes de 16:00 a 18:00
5. Universitarios:
Chocllo Cruz Jhonny Alex Ing.
Fernandez Zapata Luis Fernando Ing. Petróleo y Gas Natural
Cabezas Copa Leydi Ing. Petróleo y Gas Natural
Brandon Huarachi Rodríguez Ing. Industrial
Vallejos Ledezma Andrea Ing. Química
6. Fecha de entrega de la práctica: 23/04/2021

7. Docente: Ing. Máximo Arteaga.

Sucre – Bolivia
 PRACTICA N°1

MANOMETRIA

1. Introducción
La manometría es la disciplina orientada a conocer el funcionamiento de los
manómetros. Instrumentos importantes en el registro del valor de la presión, en
un sistema y/o proceso en las industrias, los laboratorios, la vida cotidiana u
otras esferas de la actividad humana.

Conocer y controlar el valor de la presión es importante para la seguridad tanto

de personas como de equipos (Calderas, recipientes de presión, entre otros).

Como se puede observar en la imagen, el fluido contenido en el manómetro

debiera marcar el mismo nivel, sin embargo, no es así porque la presión del
hidrógeno empuja para que el fluido se desnivele.

Así el valor de la presión en el gas es:

P=P 0+ g ⋅ h ⋅ d

Existe en la actualidad distintas formas y métodos de medir la presión, como

también artefactos especializados en la materia como son los manómetros
(instrumentos que miden la presión superior a la presión atmosférica).

2. Objetivos
 Objetivo general
 Determinar la Presión Manométrica

 Objetivos específicos

 Manejar diferentes escalas de presión

 Operar los distintos tipos de manómetros
 Realizar las distintas conversiones de presión
3. Fundamento teórico
Presión

Es la magnitud de la fuerza normal (Fn), o perpendicular por unidad de área.

La presión es una cantidad escalar.

1 atm=101 . 325 kPa=760 mmHg=10 . 34 mH 2O=14 .7 lb/ pul2=2116lb / pie2

Presión Manométrica=ρ∗g∗h

Presión Absoluta

Es la presión de un fluido medido con referencia al vacío perfecto o cero

absolutos. La presión absoluta es cero únicamente cuando no existe choque
entre las moléculas lo que indica que la proporción de moléculas en estado
gaseoso o la velocidad molecular es muy pequeña. Ester termino se creó
debido a que la presión atmosférica varia con la altitud y muchas veces los
diseños se hacen en otros países a diferentes altitudes sobre el nivel del mar
por lo que un término absoluto unifica criterios.

Presión Atmosférica

El hecho de estar rodeados por una masa gaseosa (aire), y al tener este aire
un peso actuando sobre la tierra, quiere decir que estamos sometidos a una
presión (atmosférica), la presión ejercida por la atmósfera de la tierra, tal como
se mide normalmente por medio del barómetro (presión barométrica). Al nivel
del mar o a las alturas próximas a este, el valor de la presión es cercano a 14.7
lb/plg2 (101,35Kpa), disminuyendo estos valores con la altitud.

Presión Manométrica

Son normalmente las presiones superiores a la atmosférica, que se mide por

medio de un elemento que se define la diferencia entre la presión que es
desconocida y la presión atmosférica que existe, si el valor absoluto de la
presión es constante y la presión atmosférica aumenta, la presión manométrica
disminuye; esta diferencia generalmente es pequeña mientras que en las
mediciones de presiones superiores, dicha diferencia es insignificante, es
evidente que el valor absoluto de la presión puede abstenerse adicionando el
valor real de la presión atmosférica a la lectura del manómetro.

La presión puede obtenerse adicionando el valor real de la presión atmosférica

a la lectura del manómetro.

Presi ó n Absoluta=Presi ó n Manomé trica+ Presi ó n Atmosf é rica .

Presión de Vacío

Se refiere a presiones manométricas menores que la atmosférica, que

normalmente se miden, mediante los mismos tipos de elementos con que se
miden las presiones superiores a la atmosférica, es decir, por diferencia entre
el valor desconocido y la presión atmosférica existente. Los valores que
corresponden al vacío aumentan al acercarse al cero absoluto y por lo general
se expresa a modo de centímetros de mercurio (cmHg), metros de agua, etc.

De la misma manera que para las presiones manométricas, las variaciones de

la presión atmosférica tienen solo un efecto pequeño en las lecturas del
indicador de vacío.
Sin embargo, las variaciones pueden llegar a ser de importancia, que todo el
intervalo hasta llegar al cero absoluto solo comprende 760 mmHg.

Por lo general estas presiones son negativas y son también llamadas

presiones de succión

Presión barométrica

Es la presión atmosférica local más una correlación por la altitud neo potencial
local. La presión barométrica oscila alrededor de la presión atmosférica
normalizada (1013,25hPa).

Piezómetro

Un piezómetro es un manómetro muy simple y limitado, pues no puede medir

presiones negativas ni presiones muy elevadas. Para superar dichas
limitaciones, se usan los manómetros. Cuando es necesario medir presiones
dentro de otros fluidos en tanques, contenedores o en el mar, el barómetro no
se puede usar debido a que la cubeta no es un recipiente cerrado y hermético.
Para ello se utilizan otro tipo de dispositivos que también emplean columnas de
fluidos, que se denominan “piezómetros”.

h
Un piezómetro es un dispositivo que consta de una columna de vidrio y un
bulbo, los cuales contienen un fluido. El bulbo está construido con un material
elástico que responde a los cambios de presión externa transmitiendo ésta al
fluido interior. Éste puede subir o bajar dentro del tubo de vidrio hasta alcanzar
el equilibrio, dando así la
medida de la presión.

El piezómetro no puede
proporcionar presiones
negativas, pues debería
entrar fluido externo en el
interior del tubo, ni
presiones muy elevadas,
pues se necesitaría un tubo
muy largo para poder
medirlas.

Manómetro de Bourdon

Al variar la presión varía la deformación de la membrana, la que se transmite a

la aguja. Requiere calibración.Se utiliza para fluidos corrosivos o pastas

Los manómetros Bourdon son óptimos para la medición de presión

relativa desde 0,6… 7.000 bar. Debido a su tecnología mecánica no necesitan
energía auxiliar.
Los muelles Bourdon consisten en tubos curvados en arco de sección oval. A
medida que se aplica presión al interior del tubo, éste tiende a enderezarse. El
trayecto del movimiento se transmite a un mecanismo y es la medida de
presión que se indica mediante una aguja.

Los muelles curvados en un ángulo de aprox. 250° son adecuados para

presiones de hasta 60 bar. Para presiones mayores, se utilizan tubos Bourdon
con varios devanados superpuestos del mismo diámetro angular (tubos
helicoidales) o con una bobina espiral en un plano (tubos en espiral).

TIPOS DE INSTRUMENTO PARA LA MEDICIÓN DE LA PRESIÓN:

Manómetro diferencial

También se le conoce con el nombre de manómetro de dos ramas abiertas.

Este es un aparato que sirve para medir la diferencia de presión entre dos
lugares.
El fluido que utiliza el manómetro diferencial para indicar los valores puede ser
cualquier líquido: agua, queroseno, alcohol, entre otros. La condición esencial
es que no se mezcle con el fluido que está a presión. En caso de que se esté
intentando medir presiones elevadas o diferencias muy grandes de presión, el
líquido debería ser muy denso. En estos casos suele usarse mercurio.

En un manómetro las medidas pueden ir desde 0 a 0,5 KPa (≈ 0.2”H2O); o

desde 0 a 7000 KPa (≈ 1000 psi).

Manómetro truncado

Es un tipo de manómetro que se utiliza para medir pequeñas presiones

gaseosas. Mide presiones absolutas y tiene las ramas más cortas que el
diferencial.

Vacuómetro

Es un dispositivo que se utiliza para medir el vacío; es decir, para medir

presiones inferiores a la presión atmosférica. Resulta ser una herramienta muy
útil en plantas de frío o donde se trabajan gases licuados, debido a que los
puntos críticos de los gases y del vapor se calculan con base en temperaturas
y presiones absolutas.

Aunque el rango de medición depende del material del que esté elaborado,
puede abarcar medidas entre -0,5 y 0 KPa; y de -100 a 0 KPa (≈ -30 a 0 “Hg).

Algunos de los tipos de vacuómetros son:

Vacuómetro McLeod

Es un vacuómetro analógico con escala cuadrática de lectura directa.

Pistón-cilindro

Es un método primitivo de medición de presión que se conoce como balanza

de presión o de pesos muertos. Consiste en unas balanzas que tienen una
cámara de vacío que se coloca por arriba para eliminar la corrección del
empuje del aire.

Sensores de presión

Los sensores de presión son dispositivos diseñados para someter a los

materiales a una presión que los deforma en su rango elástico. Tal
deformación es proporcional a la presión usada y se considera lineal.
De esta manera, los sensores de presión transforman la presión en
desplazamiento. Luego, el sensor convierte el movimiento en una señal
eléctrica como voltaje o corriente.

Los transductores de presión más universales son:

 La galga extensiométrica.

 Los capacitadores variables.

 La piezoeléctrica.

Tubo U

Consiste en un tubo de vidrio doblado en forma de U, que se llena

parcialmente con un líquido de densidad conocida.

Uno de los extremos del tubo se conecta al objeto o al espacio en el que se

quiere medir la presión, mientras que el otro extremo se deja libre. La presión
ejercida en el extremo donde hay alta presión provocará el movimiento del
líquido dentro del tubo. Ese movimiento se reflejará en una diferencia de nivel
(o altura) marcada como h, y que depende de la presión y de la densidad del
líquido en el tubo.

Tubo de Bourdon

Se trata de aparato con un tubo metálico y elástico, que se aplana y se curva

de una forma especial. Cuando se le aplica presión, el tubo se endereza y su
extremo libre se desplaza. Es este movimiento el que mueve las palancas y los
engranajes, que terminan desplazando una aguja que indica la presión en la
escala.

Fuelle

Este instrumento tiene un componente elástico en forma de fuelle o acordeón,

al que se le aplica la presión que se pretende medir. Al aplicarle la presión, el
fuelle se estira y es ese movimiento el que desplaza a la aguja indicadora de la
medida.

Manómetro de diafragma

Este instrumento es una variante del manómetro de fuelle. Tiene forma de

disco al que se le hacen corrugaciones circulares concéntricas. En este
dispositivo la presión se ejerce sobre un diafragma elástico, cuya deformación
se traduce en el movimiento del puntero indicador de la medida. El diafragma
también puede ser metálico, en cuyo caso se vale de la característica elástica
del material a medir. Este tipo de manómetro se usa para medir presiones
diferenciales bajas o presiones de vacío.
Barómetro

Es el instrumento utilizado para medir la presión atmosférica. Existen varios

tipos de barómetros:

Tubo de Torricelli

Lleva ese nombre en honor a su inventora Evangelista Torricelli, quien lo ideó

en 1643. Consiste en un tubo de 850 mm de longitud que se cierra en la parte
superior y se mantiene abierto en su lado inferior para llenarlo con mercurio. El
nivel de este metal líquido es el que indica la presión que hay.

Barómetro Fontini

Es la versión mejorada del tubo de Torricelli y se emplea en las estaciones

meteorológicas para obtener mediciones muy precisas y a escalas diferentes.

Barómetros metálicos

Es un tipo de barómetro que funciona a base de gas, por lo que es menos

sensible que los de mercurio, pero resulta práctico.

Altímetro

Es el tipo de barómetro metálico utilizado para medir la altitud sobre el nivel del
mar.

Barómetro aneroide

Es un cilindro de paredes elásticas que mide las variaciones de la presión

atmosférica.

Esfigmomanómetro

Consiste en un brazalete inflable, un manómetro y un estetoscopio que permite

medir indirectamente la presión arterial, mediante el auscultamiento de los
sonidos de Korotkov. Puede funcionar con mercurio o aire y requiere la
utilización de un estetoscopio o fonendoscopio. Hay una variante de este
aparato que es electrónico. Es preciso y muy fácil de usar, por lo que se ha
hecho muy popular. Es un dispositivo muy sensible a los ruidos y a los
movimientos.

4. MATERIALES Y EQUIPOS
 Tubo en U

 Borden

 Flexómetro
  Regla graduada

 Inflador

 Soplador eléctrico

5. EQUIPOS

6. PROCEDIMIENTO
Tubo de Pitot:

Marcamos el punto de partida para

la toma de datos, por el tubo de
Pitot se conecta el soplador
eléctrico a distintas velocidades, lo
que sucederá en el tubo de Pitot es
que la manguerita se inunde provocando una variación de altura en los tubos
que serán nuestros datos para trabajar en la práctica

Manómetro de Bourdon: Personas diferentes tomaran un inflador y lo

conectaran al manómetro tipo reloj (Bourdon) cada individuo ejercerá presión
al inflador, repetir tres veces y observar el manómetro. Anotar las tres
presiones que se encuentran en BAR. Retirar el inflador del manómetro.

BOURDON

1,2,3(Bar) atm Psia mmHg Baria

-1,2 -1,1843304 -17,4048 -900,072 -1.20000

0,1 0,098692 1,4504 75,006 100000

0,2 0,197384 2,9008 150,012 200000

BOMBAS: Usamos la segunda bomba por donde el caudal pasara por un

manómetro que registra la presión negativamente entre el cabezal de la bomba
donde posteriormente pasara por otros dos manómetros de Bourdon que
producirán la compresión y mediremos la presión de salida. El caudal terminara
en el depósito de donde inició anteriormente.

7. TABULACION DE DATOS

h(cm) H 1(cm) Pman Paire atm Psia mmHg KPa

3,0 19,3 294,3 1893.33 2,91004E-5 0,2943 2,20704 0,2943

8. CALCULOS
0.98692 Atm
−1.2 ×
¯
1 ¯¿ =−1,1843304 Atm ¿
 0.98692 Atm
0.1 ×
¯
¯
1 ¿ =0,098692 Atm ¿

0.98692 Atm
0.2 ×
¯ ¯
1 ¿ =0,197384 Atm¿

14.504 psi
−1.2 ×
¯ ¯
1 ¿ =−17,4048 psi ¿

14.504 psi
0.1 ×
¯
1 ¯¿ =1,4504 psi¿

14.504 psi
0.2 ×
¯
¯
1 ¿ =2,9008 psi ¿

750.06torr
−1.2 ×
¯ ¯
1 ¿ =−900,072 torr ¿

750.06 torr
0.1 ar ×
¯
1 ¿ =75,006 torr ¿

750.06 torr
0.2 ×
¯
1 ¯¿ =150,012torr ¿

100000 Baria
−1.2 ×
¯ ¯
1 ¿ =−1200000 Baria ¿

100000 Baria
0.1 ×
¯
1 ¯¿ =100000 Baria ¿

100000 Baria
0.2 ×
¯
1 ¯¿ =200000 Baria ¿

Cálculos Presión Absoluta

P Abs =PMan +P Atm
P =540 mmHg=0,702 Kg/cm 2 =71982 Pa=10 ,444 Psi=0 ,7106atm=0 ,7198Bar
Atm

FALTA PRESIONES ABSOLUTAS PARA CADA SISTEMA

9. CONCLUSIONES

10. BIBIBLIOGRAFIA
