DIRECCIÓN DE PRODUCCIÓN

DIVISIÓN DE PLANTA GURI

 DIRECCIÓN DE PRODUCCIÓN
DIVISIÓN DE PLANTA GURI

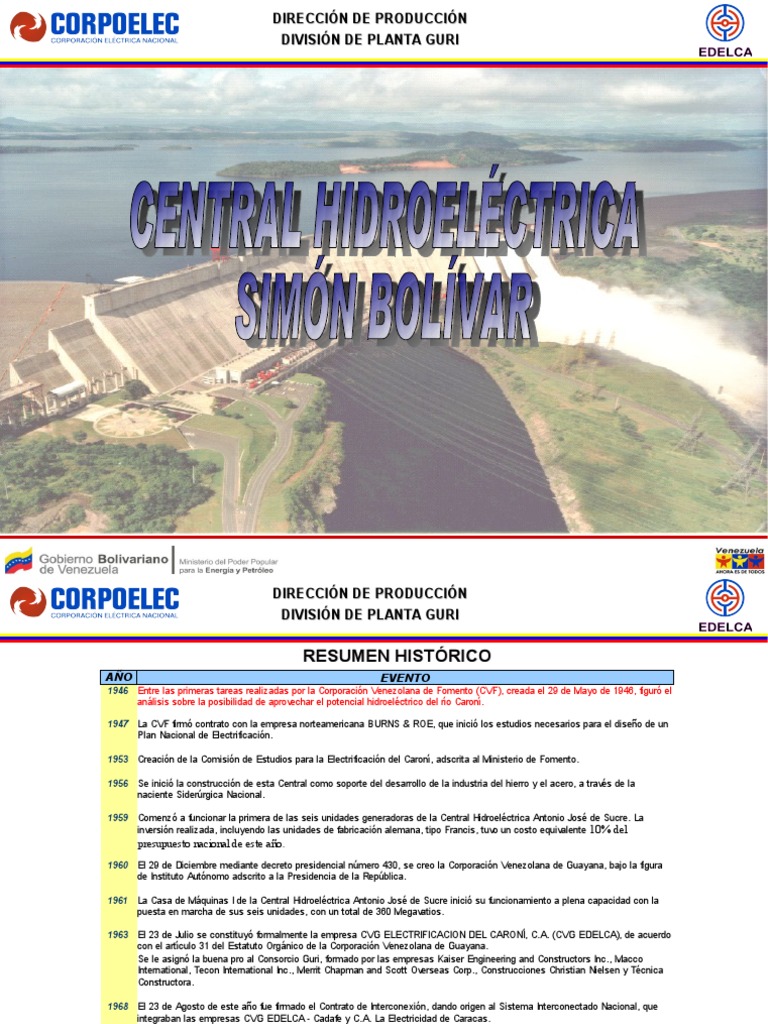

RESUMEN HISTÓRICO
AÑO EVENTO
1946 Entre las primeras tareas realizadas por la Corporación Venezolana de Fomento (CVF), creada el 29 de Mayo de 1946, figuró el
análisis sobre la posibilidad de aprovechar el potencial hidroeléctrico del río Caroní.

1947 La CVF firmó contrato con la empresa norteamericana BURNS & ROE, que inició los estudios necesarios para el diseño de un
Plan Nacional de Electrificación.

1953 Creación de la Comisión de Estudios para la Electrificación del Caroní, adscrita al Ministerio de Fomento.

1956 Se inició la construcción de esta Central como soporte del desarrollo de la industria del hierro y el acero, a través de la
naciente Siderúrgica Nacional.

1959 Comenzó a funcionar la primera de las seis unidades generadoras de la Central Hidroeléctrica Antonio José de Sucre. La
inversión realizada, incluyendo las unidades de fabricación alemana, tipo Francis, tuvo un costo equivalente 10% del
presupuesto nacional de este año.
1960 El 29 de Diciembre mediante decreto presidencial número 430, se creo la Corporación Venezolana de Guayana, bajo la figura
de Instituto Autónomo adscrito a la Presidencia de la República.

1961 La Casa de Máquinas I de la Central Hidroeléctrica Antonio José de Sucre inició su funcionamiento a plena capacidad con la
puesta en marcha de sus seis unidades, con un total de 360 Megavatios.

1963 El 23 de Julio se constituyó formalmente la empresa CVG ELECTRIFICACION DEL CARONÍ, C.A. (CVG EDELCA), de acuerdo
con el artículo 31 del Estatuto Orgánico de la Corporación Venezolana de Guayana.
Se le asignó la buena pro al Consorcio Guri, formado por las empresas Kaiser Engineering and Constructors Inc., Macco
International, Tecon International Inc., Merrit Chapman and Scott Overseas Corp., Construcciones Christian Nielsen y Técnica
Constructora.

1968 El 23 de Agosto de este año fue firmado el Contrato de Interconexión, dando origen al Sistema Interconectado Nacional, que
integraban las empresas CVG EDELCA - Cadafe y C.A. La Electricidad de Caracas.
El 8 de Noviembre se inauguró la Primera Etapa de la Central Hidroeléctrica Simón Bolívar en Guri.

1976 Finalización de las obras civiles de la Casa de Máquinas I de la Central Hidroeléctrica Simón Bolívar en Guri, con diez (10)
unidades de generación en la Casa de Máquinas No. 1.

1978 Firma del Contrato e inicio de ejecución de la Casa de Máquinas II de la Central Hidroeléctrica Simón Bolívar.
 DIRECCIÓN DE PRODUCCIÓN
DIVISIÓN DE PLANTA GURI

RESUMEN HISTÓRICO
AÑO EVENTO
1982 Se firmaron nuevos convenios con las empresas contratistas que se encargaron de la construcción de las cuatro áreas
principales para la ejecución de a Etapa Final de la Central Hidroeléctrica Simón Bolívar:
Presa de Concreto y Segunda Casa de Máquinas II.
Excavación del Segundo Canal de Descarga y Operación de la Planta de Agregados.
Presa de Tierra y Enrocamiento Izquierda.
Presa de Tierra y Enrocamiento Derecha.

1984 Entró en operación la primera unidad de la Casa de Máquinas II de la Central Simón Bolívar.
Funcionamiento de las líneas de transmisión a 800.000 voltios Guri - La Horqueta y Guri - La Horqueta, convirtiéndose
Venezuela en el quinto país del mundo con líneas de Ultra Alta Tensión en operación.

1986 El 8 de Noviembre se inauguró la Central Hidroeléctrica Simón Bolívar, con una capacidad instalada de 10.000.000 de
kilovatios. Representa la culminación de un esfuerzo de 23 años de notable acción creadora, convirtiéndose esta Central, por
algunos años, en la de mayor capacidad instalada en el mundo.

1991 Entrada en operación comercial de la Segunda Etapa del Sistema de Transmisión a 800.000 voltios.

1992 Entrada en operación de la interconexión eléctrica Venezuela - Colombia a 230.000 voltios por la zona de la Guajira.

2003 En junio reinicia operaciones la unidad número 19, de la Casa de Máquinas II de la Central Hidroeléctrica Simón Bolívar, luego
de su modernización y rehabilitación.

2004 Durante este año continuaron los planes de modernización de la Central Hidroeléctrica Simón Bolívar, incorporando cuatro
Unidades completamente rehabilitadas.

2005 CVG EDELCA puso en operación 3 nuevas Unidades Generadoras de de la Central Hidroeléctrica Francisco de Miranda y
culminó la primera fase del Plan de Modernización de la Central Hidroeléctrica Simón Bolívar.
Fue certificado el proceso de producción de energía en las Centrales Hidroeléctricas Simón Bolívar, Antonio José de Sucre y
Francisco de Miranda, con la Norma Venezolana Covenin ISO 9001: 2000 y el Laboratorio de Materiales fue acreditado por
Sencamer.

2006 Nuestro compromiso de la excelencia fue reconocido internacionalmente con el otorgamiento de la Certificación ISO 9.000 en
Gestión de la Calidad, ISO 14.000 en Protección al Ambiente y OSA 18.001 en Prevención de Riesgos Laborales. De igual
manera la División de Apoyo Aéreo y la División de Producción recibieron el Premio a la Calidad 2006 del estado Bolívar.
 DIRECCIÓN DE PRODUCCIÓN
DIVISIÓN DE PLANTA GURI

SISTEMA DE TRANSMISIÓN DE EDELCA

 DIRECCIÓN DE PRODUCCIÓN
DIVISIÓN DE PLANTA GURI

SISTEMA INTERCONECTADO DE EDELCA

DIRECCIÓN DE PRODUCCIÓN
DIVISIÓN DE PLANTA GURI

UBICACIÓN GEOGRÁFICA
 DIRECCIÓN DE PRODUCCIÓN
DIVISIÓN DE PLANTA GURI

UBICACIÓN DE LAS CENTRALES SOBRE EL CAUCE DEL RÍO CARONÍ

TOCOMA

GURI CARUACHI

MACAGUA
 DIRECCIÓN DE PRODUCCIÓN
DIVISIÓN DE PLANTA GURI

ELEVACIONES DE LAS CENTRALES

TOCOMA (EN
CENTRAL GURI CARUACHI MACAGUA
CONSTRUCCIÓN)
NIVEL DEL EMBALSE (msnm) 271 127 91,25 54,5

CASA DE MÁQUINAS 1 (unidades) 10 10 12 6

CASA DE MÁQUINAS 2 (unidades) 10 - - 12

CASA DE MÁQUINAS 3 (unidades) - - - 2-

ACTUALMENTE EN
CONSTRUCCIÓN
 DIRECCIÓN DE PRODUCCIÓN
DIVISIÓN DE PLANTA GURI

GENERACIÓN DE ENERGÍA ELÉCTRICA 2009

GENERACIÓN GWH %
SECTOR ELECTRICO NACIONAL 117.693 100
EDELCA 84.739 72
PLANTA GURI 53.403 45,37

ENERGÍA FIRME 39.400 GWH

ENERGÍA EQUIVALENTE 267.000 BEPD
 DIRECCIÓN DE PRODUCCIÓN
DIVISIÓN DE PLANTA GURI

CAPACIDAD DE GENERACIÓN DE LAS UNIDADES DE EDELCA

 DIRECCIÓN DE PRODUCCIÓN
DIVISIÓN DE PLANTA GURI

CARACTERÍSTICAS TÉCNICAS DE LAS UNIDADES DE PLANTA GURI

TURBINA GENERADOR TRANSFORMADOR

UNIDAD CAIDA NETA POTENCIA POTENCIA FACTOR DE EFICIENCIA POTENCIA NOMINAL
(M) (MW) APARENTE (MVA) POTENCIA (f.p.) NOMINAL (% ) (MVA)
1
2 145,00 218,50 212,75 98,20 202,00
3
4
5 270,00 264,50 265,00
128,00 0,95
6
7 340,00 98,07
8
414,00 420,00
9 136,00 400,00
10
11 143,00 770,00 98,69
12 146,00 730,00 98,72
13 143,00 770,00 98,69
14 143,00 770,00 98,72
15 146,00 730,00 98,69
805,00 0,90 805,50
16 146,00 730,00 98,72
17 143,00 770,00 98,69
18 146,00 730,00 98,72
19 143,00 770,00 98,69
20 146,00 730,00 98,72
 DIRECCIÓN DE PRODUCCIÓN
DIVISIÓN DE PLANTA GURI

RANGOS DE OPERACIÓN DE LAS UNIDADES

Rango de Operación Continua.

Es el rango de operación donde la unidad opera con alta eficiencia, bajas amplitudes de vibración,
pulsaciones de presión aceptables y niveles muy bajos de cavitación.

Para una caída neta de 132 m

Turbinas HITACHI: de 430 a 610 MW

Turbinas GE HYDRO: de 380 a 680 MW

Rango de Operación Continua Preferible.

Es el rango de operación que está envuelto por el rango de operación continua, donde la unidad
opera en forma suavizada y optimizada a la máxima eficiencia, con amplitudes de vibración y
pulsaciones de presión óptimas y sin cavitación.

Para una caída neta de 132 m

Turbinas HITACHI: de 480 a 580 MW

Turbinas GE HYDRO: de 500 a 680 MW
 DIRECCIÓN DE PRODUCCIÓN
DIVISIÓN DE PLANTA GURI

RANGOS DE OPERACIÓN DE LAS UNIDADES

Rango de Operación Temporal.

Es el rango de operación donde la unidad presenta restricciones o limitaciones operativas en función de

la garantía u operación indeseable. Dentro de los rangos de operación temporal se presentan dos
zonas:

Rango de Operación Temporal de Alta Carga.

Es el rango de operación comprendido entre el límite máximo de la operación continua y la máxima

operación continua temporal. En esta zona se presentan altas amplitudes de vibración y pulsaciones de
presión debido a la presencia del vórtice de alta carga, así como altos niveles de cavitación.

Para una caída neta de 132 m

Turbinas HITACHI: de 610 a 640 MW
Turbinas GE HYDRO: de 680 a 730 MW
 DIRECCIÓN DE PRODUCCIÓN
DIVISIÓN DE PLANTA GURI

RANGOS DE OPERACIÓN DE LAS UNIDADES

Rango de Operación Temporal de Baja Carga.

Es el rango de operación comprendido por debajo del límite de mínima operación continua. Dentro de
esta zona la eficiencia de la unidad es muy baja, la operación presenta altos niveles de ruido, altas
amplitudes de vibración y pulsaciones de presión por la presencia del vórtice inestable y altos niveles
de cavitación en el rodete.. La operación a la condición de sincronizada sin carga debería
mantenerse al mínimo, debido a que las fuerzas fluctuantes actuando sobre los alabes del rodete son
muy altas en esta condición de operación.

Para una caída neta de 132 m

Turbinas HITACHI: de 200 a 430 MW
Turbinas GE HYDRO: de 220 a 380 MW
 DIRECCIÓN DE PRODUCCIÓN
DIVISIÓN DE PLANTA GURI

RANGOS DE OPERACIÓN DE LAS UNIDADES CON LA COTA 254 m.s.n.m.

5. POTENCIA 6. POTENCIA 8. NIVEL 9. NIVEL

4. UNIDAD 7. CAPACIDAD
ACTIVA NOMINAL REACTIVA AGUAS ARRIBA AGUAS ABAJO 10. CAIDA BRUTA (m) 11. OBSERVACIONES
GENERADORA MÁXIMA (MW)
(MW) NOMINAL (MVAr) (msnm) (msnm)

Reparación de concreto en marcos de sellos de las compuertas de

1 ------ ------ ------ ------ ------ ------ toma de la unidad. Fecha estimada de la puesta en servicio
21/05/2010.

2 175 57 185 253,93 124,94 128,99 ________

3 175 57 185 253,93 124,94 128,99 ________

En control automático con un rango de regulación entre 190 MW y 225

4 219 70 225 253,93 124,95 128,98 MW

En control automático con un rango de regulación entre 190 MW y 225

5 219 70 225 253,93 124,95 128,98 MW

Indisponible por reparación del anillo fijo de desgaste inferior de la

6 ------ ------ ------ ------ ------ ------ turbina. Fecha estimada de puesta en servicio 30/06/2010.

Disponible en control automático con un rango de regulación entre

7 340 118 340 253,94 124,95 128,99 270 MW y 340 MW.

En control manual. Pendiente prueba de lazo de control de

8 342 118 360 253,94 125 128,94 generación a través de la UTR-85.

Parada por rehabilitación. Fecha estimada de la puesta en servicio:

9 ------ ------ ------ ------ ------ ------ En espera de los resultados de la inspección en el vano “B” de las
compuertas de toma.
En control automático con un rango de regulación entre 270 MW y 343
MW , debido a que estando las condiciones dadas para que las
10 342 118 343 253,94 125 128,94 paletas alcanzaran el 100% de apertura solo alcanzaron el 93% como
valor máximo.
 DIRECCIÓN DE PRODUCCIÓN
DIVISIÓN DE PLANTA GURI

RANGOS DE OPERACIÓN DE LAS UNIDADES CON LA COTA 254 m.s.n.m.

5. POTENCIA 6. POTENCIA 8. NIVEL 9. NIVEL
4. UNIDAD 7. CAPACIDAD
ACTIVA NOMINAL REACTIVA AGUAS ARRIBA AGUAS ABAJO 10. CAIDA BRUTA (m) 11. OBSERVACIONES
GENERADORA MÁXIMA (MW)
(MW) NOMINAL (MVAr) (msnm) (msnm)

De acuerdo a las curvas de operación suministras por el fabricante,

11 630 292 645 253,93 127,56 126,37 con la caída neta actual el valor máximo de regulación está en 635
MW

Parada por rehabilitación. Fecha estimada de la puesta en servicio

12 ------ ------ ------ ------ ------ ------ 01/08/2010.

De acuerdo a las curvas de operación suministras por el fabricante,

13 630 303 635 253,93 127,56 126,37 con la caída neta actual el valor máximo de regulación está en 635
MW

De acuerdo a las curvas de operación suministras por el fabricante,

14 630 300 645 253,93 127,56 126,37 con la caída neta actual el valor máximo de regulación está en 635
MW

Limitada en 600 MW por vibración excesiva por encima de este valor

producto de desbalance en la Turbina motivado a perdida de material
15 570 299 570 253,79 127,66 126,13 epoxico de la reparación de cuatro alabes del rodete. Disponible en
un rango de regulación entre 450 MW y 570 MW.

Limitada a 650 MW por vibraciones excesivas en la Turbina por

16 570 300 570 253,93 127,56 126,37 encima de este valor. Disponible en un rango de regulación entre 450
MW y 570 MW

De acuerdo a las curvas de operación suministras por el fabricante,

17 630 299 640 253,93 127,56 126,37 con la caída neta actual el valor máximo de regulación está en 630
MW

18 550 302 550 253,93 127,56 126,37 Limitada a 550 MW por vibración excesiva de la Turbina.

De acuerdo a las curvas de operación suministras por el fabricante,

19 630 308 640 253,93 127,56 126,37 con la caída neta actual el valor máximo de regulación está en 640
MW

En control automático con un rango de regulación entre 450 MW y

20 575 305 575 253,93 127,56 126,37 575 MW.
 DIRECCIÓN DE PRODUCCIÓN
DIVISIÓN DE PLANTA GURI

OPERACIÓN DE LA CENTRAL

La operación de la Central Hidroeléctrica Simón Bolívar es responsabilidad del Departamento de

Operaciones Guri, el cual tiene como objetivo funcional:

“Gestionar la operación de los equipos, sistemas e instalaciones de producción de Energía Eléctrica

asociados a la Central Hidroeléctrica Guri, coordinando con el Centro de Control de EDELCA las
acciones necesarias para garantizar un suministro seguro y confiable, en concordancia con las
cuotas de generación requeridas y de acuerdo con los parámetros de calidad de servicio establecidos
por la empresa “

La operación de la Central Hidroeléctrica Simón Bolívar es coordinada desde el Centro de Control

Guri en conjunto con dos equipos de trabajo distribuidos en las Casas de Máquinas I y II,
conformados por un Supervisor de Guardia, un Tablerista y cuatro (4) Operarios Maquinistas en
jornadas de ocho (8) horas en tres turnos para la supervisión y operación constante las 24 horas.
 DIRECCIÓN DE PRODUCCIÓN
DIVISIÓN DE PLANTA GURI

OPERACIÓN DE LA CENTRAL
Jefatura Dpto.
Operaciones Guri

Centro de Control GURI

Supervisa y Coordina la Supervisor de Guardia

Operación de la Central Centro de Operaciones del
Hidroeléctrica y el de la Central Sistema
Aliviadero.

Ubicado en la Sala de
Supervisor de Guardia Control de la CMG1, su Ubicado en la Elevación 137,5 de Supervisor de Guardia
CMG1 responsabilidad es la de CMG2, su responsabilidad es
CMG2
supervisar y consignar supervisar y consignar equipos.
equipos.
Operario Tablerista Ubicado en el Centro de Operario Tablerista
Ubicado en la Sala de Control Guri
CMG 1 CMG 2
Control
Hacen rondas horarias en Hacen rondas horarias en
las galerías con el fin de las galerías con el fin de
Operarios Maquinistas supervisar las condiciones supervisar las condiciones Operarios Maquinistas
Elevaciones 137.50 físicas no detectadas por físicas no detectadas por el
el SCCG, reponen alarmas SCCG, reponen alarmas Elevaciones 137.50
Elevación 124,50 locales y efectúan locales y efectúan Elevación 131,00
maniobras de toma y retiro maniobras de toma y retiro
Casa de Maquinas 1 Casa de Maquinas 2
de precauciones. de precauciones.
Casa de Maquinas 1 Casa de Maquinas 2
 DIRECCIÓN DE PRODUCCIÓN
DIVISIÓN DE PLANTA GURI

DISPOSICIÓN DE LOS EQUIPOS

El. 148,00
m.s.n.m

El. 129,60
m.s.n.m

El. 116,00
m.s.n.m
 DIRECCIÓN DE PRODUCCIÓN
DIVISIÓN DE PLANTA GURI

DISPOSICIÓN DE LOS EQUIPOS

GAP
0,26 – 0,28 mm CGSG
0,32 – 0,37 mm CGIG
CEG
0,28 – 0,33 mm CGT
 DIRECCIÓN DE PRODUCCIÓN
DIVISIÓN DE PLANTA GURI

COMPORTAMIENTO HISTÓRICO DEL APORTE DEL RIO CARONÍ

FUENTE: REPORTE DIARIO DE LA SITUACION ACTUAL DEL EMBALSE GURI Y DE LA DEMANDA NACIONAL 01/03/2010
 DIRECCIÓN DE PRODUCCIÓN
DIVISIÓN DE PLANTA GURI

COMPORTAMIENTO DEL NIVEL DEL EMBALSE GURI

FUENTE: REPORTE DIARIO DE LA SITUACION ACTUAL DEL EMBALSE GURI Y DE LA DEMANDA NACIONAL 01/03/2010
 DIRECCIÓN DE PRODUCCIÓN
DIVISIÓN DE PLANTA GURI

CORTE TRANSVERSAL DE LAS TOMAS UNIDADES TIPO “A”

Aguas Arriba
Nivel máximo de operación: 271 m.s.n.m
Nivel mínimo de operación: 240 m.s.n.m

Aguas Abajo
Nivel máximo de operación: 128 m.s.n.m
Nivel promedio de operación: 127,5 236 m.s.n.m.
m.s.n.m
Nivel mínimo de operación: 125,5 m.s.n.m
Nivel mínimo de emergencia: 122 m.s.n.m

Información Adicional
Nivel vibración: 100 – 600 Um p-p

Niveles de temperatura de cojinetes:

Guía turbina: 58 -62 ªC 217 m.s.n.m.
Guía inferior generador: 51 – 55ªC
Empuje: 70 – 72ªC
Guía superior generador: 55 – 605ªC

Presión caja espiral: 12 – 15 Kg/cm2

Tubo aspirador: -015 Kg/cm2
 DIRECCIÓN DE PRODUCCIÓN
DIVISIÓN DE PLANTA GURI

CORTE TRANSVERSAL DE LAS TOMAS UNIDADES TIPO “B”

Aguas Arriba
Nivel máximo de operación: 271 m.s.n.m
Nivel mínimo de operación: 225 m.s.n.m

Aguas Abajo
Nivel máximo de operación: 128 m.s.n.m
Nivel promedio de operación: 127,5
m.s.n.m
Nivel mínimo de operación: 125,5 m.s.n.m 219 m.s.n.m.
Nivel mínimo de emergencia: 122 m.s.n.m

Información Adicional
Nivel vibración: 100 – 600 Um p-p

Niveles de temperatura de cojinetes:

Guía turbina: 58 -62 ªC 200 m.s.n.m.
Guía inferior generador: 51 – 55ªC
Empuje: 70 – 72ªC
Guía superior generador: 55 – 605ªC

Presión caja espiral: 12 – 15 Kg/cm2

Tubo aspirador: -015 Kg/cm2
 DIRECCIÓN DE PRODUCCIÓN
DIVISIÓN DE PLANTA GURI

PROGRAMA ANUAL DE MANTENIMIENTO 2010

DIRECCIÓN DE PRODUCCIÓN
DIVISIÓN DE PLANTA GURI
