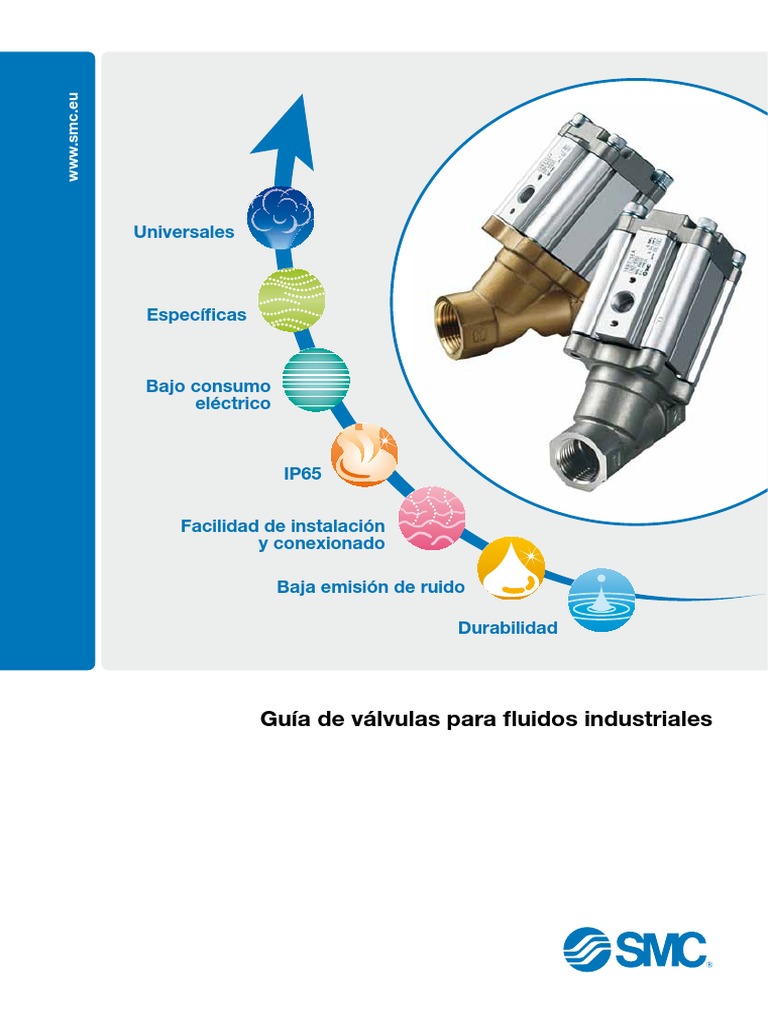

www.smc.

eu

Universales

Específicas

Bajo consumo
eléctrico

IP65

Facilidad de instalación
y conexionado

Baja emisión de ruido

Durabilidad

Guía de válvulas para fluidos industriales

 Introducción
Guía de selección de válvulas para fluidos

Mediante esta guía puede realizarse una selección Todas ellas desarrolladas para ofrecer:
rápida de válvulas compatibles con los fluidos • Bajo consumo eléctrico
industriales mas habituales. • Bajo nivel de ruido
• Larga vida útil
Para conocer la compatibilidad de otros fluidos con
• Compacidad y ligereza
materiales de cuerpo y juntas, consulte la siguiente
• Protección IP65
tabla o contacte con SMC.
Para cualquier consulta, no dude en contactar con:
Las referencias seleccionadas en esta guía son
productos habitualmente en stock. SMC, su proveedor especialista en válvulas de
fluidos y componentes para automatización
Es posible acceder a la selección de válvulas mas industrial.
apropiadas tanto por el fluido como por materiales
de cuerpo y sellado.

Materiales
Modelos recomendados
Cuerpo Juntas
ACERO INOXIDABLE

LATÓN/BRONCE

RESINA PBT
RESINA PPS

EPDM/EPR
ALUMINIO

FKM/FPM

Fluido
PTFE
NBR

Acción Accionamiento
directa Servopilotada neumático

Aire VX2, VDW VXD, VXZ VNB, VXB

Bajo vacio (1) VX2, VDW VNB, VXB
Medio vacio (2) VX2, VDW VXB
Alcohol etílico (3) VX2 VXD, VXZ
Etilenglicol VX2 VXD, VXZ VNB
Sosa caustica (25%) VX2 VXD, VXZ
Argon VX2, VDW VXD, VXZ VNB, VXB
Helio VX2, VDW VXD, VXZ VNB, VXB
Gas nitrógeno VX2, VDW VXD, VXZ VNB, VXB
Carbono dioxido VX2, VDW VXD, VXZ VNB
Aceite ligero VX2 VXD, VXZ VNB, VXB
Aceite de silicona (4) VX2 VXD, VXZ VNB, VXB
Líquido de frenos VX2 VXD, VXZ VNB
Agua desionizada (DI) VX2, VDW VXD, VXZ
Agua VX2, VDW VXD, VXZ VNB, VXB
Agua caliente (+ 99 °C) VX2 VXD, VXZ VNB, VXB
Refrigerante de mecanizado SGC SGCA
Vapor VX2 VXS VND, VXB
Opciones recomendadas. Consulte con SMC para otras combinaciones.
(1) El nivel de bajo vacio comprende desde 100 Pa absolutos hasta presion atmosferica.
(2) El nivel de medio vacio comprende desde 0,1 a 100 Pa.abs nivel de bajo vacio.
(3) Fluidos altamente inflamables. Cuando sea posible, utilizar cuerpo de metal y conectar a tierra para evitar la electricidad estatica.
(4) Para electroválvulas la viscosidad cinematica no debe de exceder de los 50 mm2/s.

Aire Agua Aceite Medio Vapor Agua Aceite

Vacío caliente caliente

2
 Electroválvulas compactas 2 vías de acción directa

Material de cuerpo Serie VDW

Aluminio, resina PPS, latón o acero inoxidable
Material de juntas
NBR o FKM
Conexiones eléctricas N.C.
Grommet
Tensiones disponibles
48, 100, 110, 200, 220, 230, 240 VAC 1 2

12, 24 VDC

Fluido Diámetro del orificio (mm) Conexión

Material del cuerpo Medio Tamaño
Aire vacío Agua 1 1,6 2,3 3,2 M5 1/8 3,2 4 6
Aluminio Tamaño 2
(NBR)
Tamaño 1
Resina (PPS)
(NBR) (NBR) Tamaño 2
Latón / acero Tamaño 1
inoxidable (FKM) (NBR) Tamaño 2

Electroválvulas 2 vías de acción directa

Material de cuerpo
Aluminio, resina PPS, latón o acero Serie VX2
inoxidable
Material de juntas
NBR o FKM
Conexiones eléctricas N.C. N.A.
DIN, Grommet, Faston, Caja de
conexiones
Tensiones disponibles 1 2 1 2

24, 48, 100, 110, 200, 220, 230,

240 VAC
12, 24 VDC

Diámetro del orificio

Tamaño Tamaño de conexión
2 mm 3 mm 4 mm 5 mm 7 mm 8 mm 10 mm
Roscadas: 1/8, 1/4
Tamaño 1 conexión instantánea:
6, 8
Roscadas: 1/4, 3/8
Tamaño 2 conexión instantánea:
8, 10
Roscadas: 1/4, 3/8, 1/2
Tamaño 3 conexión instantánea:
10, 12

3
 Electroválvulas 2 vías de mando asistido
Serie VXD2
Material de cuerpo
Aluminio, resina PPS, latón o acero
inoxidable
Material de juntas
NBR, FKM o EPDM
Conexiones eléctricas
DIN, Grommet, Faston, Caja de conexiones
Tensiones disponibles N.C. N.A.
24, 48, 100, 110, 200, 220, 230, 240 VAC
12, 24 VDC 1 2 1 2

Conexión
Diámetro Material
Modelo Tamaño Roscada Conexión instantánea
orificio del cuerpo
1/4 3/8 1/2 3/4 1 10 3/8” 12
Aluminio
8A Resina
VXD2 3A 10A 10 mm
Latón
15A
Acero inoxidable
10A Latón
VXD2 4B 15A 15 mm
Acero inoxidable
Latón
VXD2 5C 20A 20 mm
Acero inoxidable
Latón
VXD2 6D 25A 25 mm
Acero inoxidable

Electroválvulas 2 vías de mando asistido presión diferencial cero

Serie VXZ
Material de cuerpo
Aluminio, resina PPS, latón o acero
inoxidable
Material de juntas
NBR, FKM o EPDM
Conexiones eléctricas N.C. N.A.
DIN, Grommet, Faston, Caja de conexiones
Tensiones disponibles 1 2 1 2

24, 48, 100, 110, 200, 220, 230, 240 VAC

12, 24 VDC
Conexión
Diámetro Material
Modelo Tamaño Rosca Conexión instantánea
orificio del cuerpo
1/4 3/8 1/2 3/4 1 10 3/8” 12
Aluminio
3
8A Resina
VXZ A 10A 10 mm
Latón
15A
Acero inoxidable
10A Latón
VXZ 4B 15A 15 mm
Acero inoxidable
5 Latón
VXZ C 20A 20 mm
Acero inoxidable
Latón
VXZ 6D 25A 25 mm
Acero inoxidable

4
 Válvulas de 2 vías de accionamiento neumático
Material de cuerpo Serie VNB
Acero inoxidable, aluminio o latón
Material de juntas
NBR, FKM o EPR N.C. N.A.
Conexiones eléctricas
Accionamiento neumático. Disponibles mo-
1 2 1 2
delos con electroválvula de pilotaje integrada

Diámetro Conexión roscada

Modelo Tamaño
orificio 1/8 1/4 3/8 1/2 3/4 1 11/4 11/2 2
VNB1 6A / 8A / 10A 7 mm
11 mm
VNB2 10A / 15A
15 mm
14 mm
VNB3 20A
20 mm
16 mm
VNB4 25A
25 mm
22 mm
VNB5 32A
32 mm
28 mm
VNB6 40A
40 mm
33 mm
VNB7 50A
50 mm

Material de cuerpo Serie VND

Latón o acero inoxidable
Material de juntas
PTFE N.C. N.A.

Conexiones eléctricas
Accionamiento neumático. Disponibles modelos 1 2 1 2

con electroválvula de pilotaje integrada

Diámetro Conexión roscada

Modelo Tamaño
orificio 1/8 1/4 3/8 1/2 3/4 1 11/4 11/2 2
VND1 6A / 8A / 10A 7 mm
VND2 10A / 15A 15 mm
VND3 20A 20 mm
VND4 25A 25 mm
VND5 32A 32 mm
VND6 40A 40 mm
VND7 50A 50 mm

Válvulas de 2 vías de accionamiento neumático de asiento inclinado

Material de cuerpo Serie VXB

Acero inoxidable 316L o latón N.C.
Material de juntas
FKM
1 2

Conexiones eléctricas
Accionamiento neumático
Diámetro Conexión roscada Presión máxima de trabajo [MPa]
Modelo Tamaño
orificio 3/8 1/2 3/4 Estándar Alta presión
VXB215 A/D 6A / 8A / 10A 11 mm 1 1,6
VXB215 B/E 10A / 15A 14 mm 0,6 1,2
VXB215 C/F 20A 18 mm 0,4 0,6

5
 Aire y bajo vacío
AIRE Y BAJO VACÍO · Cuerpo: Aluminio / PPS · Sellado: NBR

Bajo vacío (hasta 1 Torr absoluto).

Más opciones disponibles. Consulte con SMC para más información.

Electroválvulas compactas de 2 vías de acción directa

Referencia Conexión Tensión Cuerpo Orificio Pdifmax Tipo Cv kv
VDW20NAA 24 VDC 1,6 0,7 MPa 0,07 1,00
1/8" Aluminio
VDW20NZ1UA 24 VAC 1,6 0,7 MPa 0,07 1,00
VDW10EA 24 VDC 1 0,9 MPa 0,04 0,57
ø4
VDW20DA 24 VDC 1,6 0,7 MPa 0,07 1,00
VDW20GA 24 VDC 1,6 0,7 MPa 0,07 1,00
PPS NC
VDW20HA ø6 24 VDC 2,3 0,4 MPa 0,18 2,57
VDW20HE 230 VAC 2,3 0,4 MPa 0,18 2,57
VDW10AA 24 VDC 1 0,9 MPa 0,04 0,57
VDW20LAXB M5 24 VDC 2,3 0,4 MPa 0,18 2,57
Aluminio
VDW20LEXB 230 VAC 2,3 0,4 MPa 0,18 2,57
Las referencias con terminación XB incluyen fijación.
El modelo con cuerpo de resina también se puede utilizar con agua (sólo serie VDW).
Para modelos con cuerpo de latón consultar las válvulas para agua en la página 8.

Electroválvulas de 2 vías de acción directa.

Referencia Conexión Tensión Cuerpo Orificio Pdifmax Tipo Cv kv Comentarios
VX220HG 24 VDC 4 1 MPa 0,47 6,72
ø8
VX220HL 230 VAC 4 1 MPa 0,47 6,72
VX210HG 24 VDC 2 0,9 MPa 0,23 3,29
ø6 PPS
VX210JZ3A 24 VDC 3 0,45 MPa 0,35 5,01 Sin conector DIN
VX230HG 24 VDC 5 1 MPa 0,7 10,01
ø10
VX230HZ3A 24 VDC 5 0,8 MPa 0,7 10,01 Sin conector DIN
VX220AGA 24 VDC 4 1 MPa 0,62 8,87
NC
VX220ALA 1/4" 230 VAC 4 0,8 MPa 0,62 8,87
VX220AZ3AA 24 VDC 4 0,8 MPa 0,62 8,87 Sin conector DIN
VX210BGA 24 VDC 3 0,6 MPa 0,41 5,86
Aluminio
VX210BLA 1/8" 230 VAC 3 0,6 MPa 0,41 5,86
VX210AZ3AA 24 VDC 2 0,9 MPa 0,23 3,29 Sin conector DIN
VX230DGA 24 VDC 5 1 MPa 0,75 10,73
3/8"
VX230DLA 230 VAC 5 1 MPa 0,75 10,73
Para modelos con cuerpo de latón consultar las válvulas para agua en la página 8.

Válvulas de 2 vias de pilotaje neúmatico y asiento inclinado

Referencia Conexión Tensión Cuerpo Orificio Pdifmax Tipo Cv kv
VXB215AA 1 MPa
Latón
VXB215AHA 1,6 MPa
3/8” 11 3,50 50,05
VXB215DA 1 MPa
Inoxidable
VXB215DHA 1,6 MPa
VXB215BA 0,6 MPa
Latón
VXB215BHA Pilotaje 1,2 MPa
1/2” 14 NC 5,40 77,22
VXB215EA neumático 0,6 MPa
Inoxidable
VXB215EHA 1,2 MPa
VXB215CA 0,4 MPa
Latón
VXB215CHA 0,6 MPa
3/4” 18 7,60 108,68
VXB215FA 0,4 MPa
Inoxidable
VXB215FHA 0,6 MPa

6
 Características comunes:

AIRE Y BAJO VACÍO · Cuerpo: Aluminio / Latón / PPS / Acero Inoxidable · Sellado: NBR
Material Juntas: NBR
1 2 Conector eléctrico: DIN con supresor de picos (Grommet para modelos VDW)
Aislamiento bobina: clase B.
Tipo de accionamiento: Normalmente Cerradas (N.C.)
N.C.

Electroválvulas 2 vías de mando asistido

Referencia Conexión Tensión Cuerpo Orificio Pdifmax Tipo Cv kv Fijación
VXD230DG 24 VDC 0,7 MPa
ø10 1,30 18,59
VXD230DL 230 VAC 0,9 MPa
PPS
VXD230FG 24 VDC 0,7 MPa
ø12 10 1,50 21,45
VXD230FL 230 VAC 0,9 MPa
VXD230CGA 24 VDC 0,7 MPa VXD30S-14A-3
1/2" Aluminio NC 2,40 34,32
VXD230CLA 230 VAC 0,9 MPa VXD30S-14A-3
VXD250LGA 24 VDC
3/4" 20 9,50 135,85
VXD250LLA 230 VAC
Latón 1 MPa
VXD260NGA 24 VDC
1" 25 176,96
VXD260NLA 230 VAC 12,38
Presión diferencial mínima 0,02 MPa. No válidas para trabajar con vacío.
Para ampliar los modelos con cuerpo de latón consultar las válvulas para agua en la página 9.

Electroválvulas de 2 vías de mando asistido presión diferencial cero

Referencia Conexión Tensión Cuerpo Orificio Pdifmax Tipo Cv kv
VXZ230CG ø10 1,70 24,31
24 VDC PPS
VXZ230EG ø12 0,7 MPa 2,00 28,60
VXZ232AGA 24 VDC
Latón 10
VXZ232ALA 1/4" 230 VAC 1 MPa 1,90 27,17
VXZ232CGK
Inoxidable
VXZ232DGK 3/8" 24 VDC 0,7 MPa 2,40 34,32
VXZ242FGA
Latón
VXZ242FLA 1/2" 230 VAC 15 1 MPa NC 5,30 75,79
VXZ242GGK 24 VDC Inoxidable 0,7 MPa
VXZ252HGA 24 VDC
Latón 1 MPa
VXZ252HLA 3/4" 230 VAC 20 9,20 131,56
VXZ252JGK 24 VDC Inoxidable 0,7 MPa
VXZ262KGA 24 VDC
Latón 1 MPa
VXZ262KLA 1" 230 VAC 25 10,20 145,86
VXZ262LGK 24 VDC Inoxidable 0,7 MPa
Para ampliar los modelos con cuerpo de latón consultar las válvulas para agua en la página 9.

Válvulas de 2 vias de pilotaje neúmatico

Referencia Conexión Tensión Cuerpo Orificio Pdifmax Tipo Cv kv
EVNB201AL-F15A 1/2" 15 NC 4,95 70,78
0,5 MPa
EVNB301AL-F20A NC 7,7 110,11
3/4" Pilotaje 20
EVNB303AL-F20A Aluminio 1 MPa DE* 7,7 110,11
neumático
EVNB601AL-F40A 1 1/2" 40 NC 27,5 393,25
0,5 MPa
EVNB701AL-F50A 2" 50 NC 42,35 605,60
* DE: Doble efecto

7
 Agua
AGUA · Cuerpo: Latón / Acero Inoxidable · Sellado: NBR

Otros tamaños disponibles. Caracteristicas comunes:

Material Juntas NBR
Consultar con SMC. Conector eléctrico: DIN con
1 2 1 2
N.C. Normalmente cerrada supresor de picos (Salvo modelos
N.A. Normalmente abierta N.C. N.A. indicados como Grommet)

A continuación se muestran los modelos de accionamiento eléctrico. Para modelos de accionamiento

neumático consulte con SMC o compruebe las características de las series VNB y VXB.

Electroválvulas compactas de 2 vías de acción directa

Referencia Conexión Tensión Cuerpo Orificio Pdifmax Tipo Cv kv
VDW12GA 24 VDC 1 0,9 MPa 0,04 0,57
VDW12HA M5 24 VDC 1,6 0,4 MPa 0,07 1,00
VDW12GE 230 VAC 1 0,9 MPa 0,04 0,57
Latón
VDW22NAA 24 VDC 1,6
0,7 MPa NC 0,07 1,00
VDW22NZ1UA 24 VAC 1,6
VDW22PAA 1/8" 2,3 0,4 MPa 0,18 2,57
VDW22UAA 24 VDC 1,6 0,7 MPa 0,07 1,00
Inoxidable
VDW22VAM 2,3 0,4 MPa 0,18 2,57
Conector eléctrico: Grommet

Electroválvulas de 2 vías de acción directa

Referencia Conexión Tensión Cuerpo Orificio Pdifmax Tipo Cv kv Comentarios
VX212AGAXB 1 MPa
2 0,23 3,29
VX212AZ3AA 1 MPa Sin conector DIN
Latón
VX212BGAXB 24 VDC 3 0,6 MPa 0,42 6,01
VX212CGAXB 5 0,2 MPa 0,63 9,01
1/8"
VX212HGKXB Inoxidable 2 1 MPa
0,23 3,29
VX212AZ1VAXB 24 VAC 2 1 MPa
VX212BAAXB 24 VDC Latón 3 0,6 MPa 0,42 6,01 Grommet
VX212ALAXB 230 VAC 2 1 MPa 0,23 3,29
VX212EFAXB 24 VDC Grommet
VX212EGAXB 24 VDC
Latón
VX212ELAXB 230 VAC 3 0,6 MPa 0,42 6,01
VX212EZ1VAXB 24 VAC
VX212MGAXB Inoxidable
24 VDC
VX222AGAXB
VX222AJAXB 110 VAC
4 1 MPa NC 0,63 9,01
VX222AZ1JAXB 12 VDC Latón
1/4"
VX222AZ3AA 24 VDC Sin conector DIN
VX222BZ2AAXB 24 VDC 7 0,15 MPa 1,08 15,44 Con LED
VX222HGKXB 24 VDC Inoxidable 4 0,63 9,01
VX232AGAXB 24 VDC
5 0,75 10,73
VX232AZ3VAXB 24 VAC 1 MPa Sin conector DIN
VX222ALAXB 230 VAC
4 0,63 9,01
VX222AZ1VAXB 24 VAC
Latón
VX232BZ1VAXB 24 VAC 8 0,3 MPa 1,58 22,59
VX222DGAXB 24 VDC 4 1 MPa 0,63 9,01
VX222EFAXB 24 VDC 7 0,15 MPa 1,08 15,44 Grommet
VX232EZ3EA 230 VAC 8 0,3 MPa 1,58 22,59 Sin conector DIN
3/8"
VX232LGAXB 24 VDC
VX232LGKXB 24 VDC Inoxidable 5 1 MPa 0,75 10,73
VX232LZ3VAXB 24 VAC Sin conector DIN
Las referencias con terminación XB incluyen fijación.

8
 AGUA · Cuerpo: Latón / Acero Inoxidable · Sellado: NBR
Electroválvulas de 2 vías de mando asistido
Referencia Conexión Tensión Cuerpo Orificio Pdifmax Tipo Cv kv Fijación
VXD232AGA 24 VDC 0,5 MPa VXD30S-14A-1
VXD232ALA 230 VAC Latón VXD30S-14A-1
1/4" 0,7 MPa 1,9 27,17
VXD232AZ1VA 24 VAC VXD30S-14A-1
10
VXD232DGK 24 VDC Inoxidable
0,5 MPa
VXD232BGA VXD30S-14A-1
Latón 2,4 34,32
VXD232BGF 24 VDC 0,7 MPa
VXD242JGK 3/8" Inoxidable 15 1 MPa 4,5 64,35
VXD232BLA 230 VAC VXD30S-14A-1
0,7 MPa
VXD232BZ1VA 24 VAC VXD30S-14A-1
NC
VXD232CGA 24 VDC 0,5 MPa VXD30S-14A-3
VXD232CGF 24 VDC 10 2,4 34,32
0,7 MPa
VXD232CLA 230 VAC Latón VXD30S-14A-3
VXD232CLF 230 VAC 0,5 MPa
VXD232CZ1VA 24 VAC 0,7 MPa VXD30S-14A-3
VXD242HGA 1/2" 24 VDC
VXD242HLA 230 VAC
1 MPa
VXD242KGK 24 VDC Inoxidable
15 5,5 78,65
VXD242HZ1VA 24 VAC
VXD2B2HGA 24 VDC
0,7 MPa NA
VXD2B2HLA 230 VAC
Latón
VXD252LGA 24 VDC 1 MPa
VXD252LLA 230 VAC
0,7 MPa NC
VXD252LZ1VA 24 VAC
3/4" 20 9,5 135,85
VXD252MGK 24 VDC Inoxidable
VXD2C2LGA 24 VDC 1 MPa
NA
VXD2C2LLA 230 VAC
VXD262NGA 24 VDC Latón
VXD262NLA 230 VAC 0,7 MPa
NC
VXD262NZ1VA 24 VAC
1" 25 13 185,9
VXD262PGK 24 VDC Inoxidable
VXD2D2NGA 24 VDC 1 MPa
Latón NA
VXD2D2NLA 230 VAC
Presión diferencial mínima 0,02 MPa

Electroválvulas de 2 vías de mando asistido presión diferencial cero

Referencia Conexión Tensión Cuerpo Orificio Pdifmax Tipo Cv kv
VXZ232AGA 24 VDC 0,7 MPa
Latón
VXZ232ALA 1/4" 230 VAC 1 MPa 1,9 27,17
10
VXZ232CGK
Inoxidable
VXZ232DGK 3/8" 24 VDC 0,7 MPa NC 2,4 34,32
VXZ242FGA
Latón
VXZ242FLA 230 VAC 1 MPa
VXZ242GGK 1/2" Inoxidable 15 5,3 75,79
24 VDC 0,7 MPa
VXZ2B2FGA
NA
VXZ2B2FLA 230 VAC 0,6 MPa
Latón
VXZ252HGA 24 VDC
1 MPa
VXZ252HLA 230 VAC NC
VXZ252JGK 3/4" Inoxidable 20 9,2 131,56
24 VDC 0,7 MPa
VXZ2C2HGA
NA
VXZ2C2HLA 230 VAC 0,6 MPa
Latón
VXZ262KGA 24 VDC
1 MPa
VXZ262KLA 230 VAC NC
VXZ262LGK 1" Inoxidable 25 10,2 145,86
24 VDC 0,7 MPa
VXZ2D2KGA
Latón NA
VXZ2D2KLA 230 VAC 0,6 MPa

9
 Aceite
ACEITE · Cuerpo: Latón / Acero Inoxidable · Sellado: FKM

Para viscosidades inferiores a 50 centipoises en válvulas eléctricas

y a 500 centipoises en válvulas neumáticas.

Características comunes
1 2 Material Juntas FKM
Conector eléctrico: DIN con supresor de picos

N.A.

Electroválvulas de 2 vías de acción directa

Referencia Conexión Tensión Cuerpo Orificio Pdifmax Tipo Cv kv Comentarios
VX213AGAXB 24 VDC
VX213ALAXB 1/8" 230 VAC
2 1 MPa 0,23 3,29
VX213AZ1VAXB 24 VAC Latón
VX213DGAXB 24 VDC
VX213EZ3VAXB 24 VAC Sin conector DIN
VX213MGAXB 24 VDC 3 0,6 MPa 0,42 6,01
Inoxidable
VX213MLDXB 230 VAC Desengrasada
1/4"
VX223AGAXB 24 VDC NC
VX223ALAXB 230 VAC Latón 4 0,63 9,01
VX223AZ1VAXB 24 VAC
VX233HGAXB 24 VDC Inoxidable 1 MPa
VX233DGAXB 24 VDC
5 0,75 10,73
VX233DLAXB 3/8" 230 VAC Latón
VX233DZ1VAXB 24 VAC
VX233PZ3AA 1/2" 24 VDC Inoxidable 10 0,1 MPa 2,21 31,60 Sin conector DIN
Las referencias con terminación XB incluyen fijación

Electroválvulas de 2 vías de mando asistido

Referencia Conexión Tensión Cuerpo Orificio Pdifmax Tipo Cv kv Fijación
VXD233AGA 24 VDC 0,4 MPa VXD30S-14A-1
VXD233AZ1VA 1/4" 24 VAC 1,9 27,17
0,5 MPa
VXD233ALA 230 VAC VXD30S-14A-1
Latón
VXD233BGA 24 VDC 10 0,4 MPa VXD30S-14A-1
VXD233BLA 3/8" 230 VAC VXD30S-14A-1
0,5 MPa 2,4 34,32
VXD233BZ1VA 24 VAC VXD30S-14A-1
VXD233FGA 24 VDC Inoxidable 0,4 MPa
VXD243HGA 24 VDC
1/2" NC 5,5
VXD243HLA 230 VAC 15 78,65
VXD243HZ1VA 24 VAC
VXD253LGA 24 VDC
Latón
VXD253LLA 3/4" 230 VAC 20 0,7 MPa 9,5 135,85
VXD253LZ1VA 24 VAC
VXD263NGA 24 VDC
VXD263NLA 1" 230 VAC 25 13 185,9
VXD263NZ1VA 24 VAC
Presión diferencial mínima 0,02 MPa

10
 ACEITE · Cuerpo: Latón / Acero Inoxidable · Sellado: FKM
Electroválvulas de 2 vías de mando asistido presión diferencial cero
Referencia Conexión Tensión Cuerpo Orificio Pdifmax Tipo Cv kv
VXZ233AGA 24 VDC
1/4" 1,9 27,17
VXZ233ALA 230 VAC
10
VXZ233BGA 24 VDC
3/8" 2,4 34,32
VXZ233BLA 230 VAC
VXZ243FGA 24 VDC
1/2" Latón* 15 0,7 MPa NC 5,3 75,79
VXZ243FLA 230 VAC
VXZ253HGA 24 VDC
3/4" 20 9,2 131,56
VXZ253HLA 230 VAC
VXZ263KGA 24 VDC
1" 25 10,2 145,86
VXZ263KLA 230 VAC
* Material de cuerpo disponible en acero inoxidable bajo demanda

Válvulas de 2 vías de pilotaje neúmatico

Referencia Conexión Tensión Cuerpo Orificio Pdifmax Tipo Cv kv
VNB104B-8A-B 1/4" 7 1 MPa 0,99 14,16
Latón
VNB201B-15A-B
15 0,5 MPa 4,95 70,79
VNB201BS-15A 1/2”
Inoxidable
VNB204BS-F15A 11 1 MPa 3,03 43,26
NC
EVNB301B-F20A 20 0,5 MPa 7,70 110,11
3/4"
EVNB304B-F20A Latón 14 1 MPa 4,95 70,79
EVNB401B-F25A
0,5 MPa
EVNB401BS-F25A Pilotaje Inoxidable 25 12,10 173,03
1”
EVNB402B-F25A neumático NA
1 MPa
EVNB404B-F25A 16 7,15 102,25
EVNB501B-32A NC
1 1/4" 32 0,5 MPa 17,60 251,68
EVNB501B-F32A
Latón
EVNB602B-F40A 40 NA 27,50 393,25
1 1/2" 1 MPa
EVNB604B-F40A 28 18,15 259,55
EVNB701B-F50A 50 0,5 MPa NC 42,35 605,61
2"
EVNB704B-F50A 33 1 MPa 28,60 408,98
Las referencias con terminación -B incluyen fijación

11
 Medio vacío
MEDIO VACÍO · Cuerpo: Latón / Acero Inoxidable · Sellado: FKM

Válvulas desengrasadas. Índice de fugas 10-6Pa.m3/s o inferior

Modelos disponibles bajo demanda

Características comunes:
1 2 Material Juntas: FKM
Aislamiento de bobina clase B
Conector eléctrico: DIN con supresor de picos (Grommet para modelos VDW)
N.C.

Electroválvulas compactas de 2 vías de acción directa

Referencia Conexión Tensión Cuerpo Orificio Pdifmax Tipo Cv kv

VDW14GA 24 VDC
1 0,9 MPa 0,04 0,57
VDW14GE M5 230 VAC Latón
VDW14HA 24 VDC 1,6 0,07 1,00
VDW24PAA 24 VDC 0,4 MPa NC
Latón 2,3 0,18 2,57
VDW24PZ1UA 24 VAC
1/8"
VDW24WA 24 VDC
Inoxidable 3,2 0,2 MPa 0,30 4,29
VDW24WAA 24 VDC
La presión diferencial máxima para funcionamiento con vacío es de -0,1 MPa a P atmosférica

Electroválvulas de 2 vías de acción directa

Referencia Conexión Tensión Cuerpo Orificio Pdifmax Tipo Cv kv Comentarios
VX214AGAXB 24 VDC
2 1,0 MPa 0,23 3,29
VX214ALAXB 1/8" 230 VAC
VX214CGAXB 24 VDC 5 0,2 MPa 0,62 8,87
VX214EGAXB
3 0,6 MPa 0,41 5,86
VX214EZ3AA Sin conector DIN
VX214FGAXB 24 VDC
1/4" 5 0,2 MPa
VX214FZ2AAXB Con LED
0,62 8,87
VX224AGAXB Latón* NC
4 1,0 MPa
VX224ALAXB 230 VAC
VX224EGAXB 7 0,15 MPa 1,08 15,44
24 VDC
VX234DGAXB 3/8"
5 1,0 MPa 0,75 10,73
VX234DLAXB 230 VAC
VX234GGAXB 24 VDC
VX234GLAXB 1/2" 230 VAC 10 0,1 MPa 2,21 31,60
VX234GZ3AA 24 VDC Sin conector DIN
* Material de cuerpo disponible en acero inoxidable bajo demanda
La presión diferencial máxima para funcionamiento con vacío es de -0,1 MPa a P atmosférica
Las referencias con terminación XB incluyen fijación

12
Vapor

VAPOR · Cuerpo: Latón / Acero Inoxidable · Sellado: FKM / EPDM

Temperatura de fluido
(vapor hasta 180ºC)
Temperatura ambiente -20 a 60ºC

Características comunes
1 2 Material Juntas FKM o EPDM
Temperatura clase H
Conector eléctrico: conector DIN
N.C. con supresor de picos

Electroválvulas de 2 vías de acción directa

Referencia Conexión Tensión Cuerpo Orificio Pdifmax Tipo Cv kv
VX215ALAXB 230 VAC
VX215AZ1VAXB 24 VAC Latón
VX215AGAXB 24 VDC
VX215HGAXB 1/8” 24 VDC 2 1 MPa 0,23 3,29
VX215HLAXB 230 VAC Inoxidable
VX215HZ1VAXB 24 VAC
VX215HRAXB 230 VAC Inoxidable
VX215EGAXB 24 VDC
VX215ELAXB 230 VAC Latón
NC
VX215EZ1VAXB 24 VAC
3 0,6 MPa 0,42 6,01
VX215MGAXB 24 VDC
VX215MLAXB 230 VAC Inoxidable
VX215MZ1VAXB 1/4" 24 VAC
VX225ALAXB 230 VAC
Latón
VX225AZ1VAXB 24 VAC
VX225HGAXB 24 VDC 4 1 MPa 0,63 9,01
VX225HLAXB 230 VAC Inoxidable
VX225HZ1VAXB 24 VAC
VX235DGAXB 24 VDC 8 0,3 MPa
VX235DLAXB 230 VAC Latón
VX235DZ1VAXB 24 VAC
VX235LGAXB 24 VDC
3/8” NC 0,75 10,73
VX235LLAXB 230 VAC Inoxidable 5 1 MPa
VX235LZ1VAXB 24 VAC
VX235DRAXB Latón
230 VAC
VX235LRAXB Inoxidable

13
VAPOR · Cuerpo: Latón / Acero Inoxidable · Sellado: FKM / EPDM

Electroválvulas de 2 vías de mando asistido

Referencia Conexión Tensión Cuerpo Orificio Pdifmax Tipo Cv kv
VXS235AGA 24 VDC
VXS235ALA 230 VAC Latón
VXS235AZ1VA 24 VAC
1/4" 2,4 34,32
VXS235CGA 24 VDC
VXS235CLA 230 VAC Inoxidable
VXS235CZ1VA 24 VAC
10
VXS235BGA 24 VDC
VXS235BLA 230 VAC Latón
VXS235BZ1VA 24 VAC
3/8" 2,8 40,04
VXS235DGA 24 VDC
VXS235DLA 230 VAC Inoxidable
VXS235DZ1VA 24 VAC
VXS245FGA 24 VDC
VXS245FLA 230 VAC Latón
VXS245FZ1VA 24 VAC
1/2" 15 1 MPa NC 5,3 75,79
VXS245GGA 24 VDC
VXS245GLA 230 VAC Inoxidable
VXS245GZ1VA 24 VAC
VXS255HGA 24 VDC
VXS255HLA 230 VAC Latón
VXS255HZ1VA 24 VAC
3/4" 20 9,2 131,56
VXS255JGA 24 VDC
VXS255JLA 230 VAC Inoxidable
VXS255JZ1VA 24 VAC
VXS265KGA 24 VDC
VXS265KLA 230 VAC Latón
VXS265KZ1VA 24 VAC
1" 25 12 171,6
VXS265LGA 24 VDC
VXS265LLA 230 VAC Inoxidable
VXS265LZ1VA 24 VAC

Presión diferencial mínima 0,02 MPa

Válvulas de 2 vias de pilotaje neúmatico y asiento inclinado

Referencia Conexión Tensión Cuerpo Orificio Pdifmax Tipo Cv kv
VXB215AA 1 MPa
Latón
VXB215AHA 1,6 MPa
3/8” 11 3,50 50,05
VXB215DA 1 MPa
Inoxidable
VXB215DHA 1,6 MPa
VXB215BA 0,6 MPa
Latón
VXB215BHA Pilotaje 1,2 MPa
1/2” 14 NC 5,40 77,22
VXB215EA neumático 0,6 MPa
Inoxidable
VXB215EHA 1,2 MPa
VXB215CA 0,4 MPa
Latón
VXB215CHA 0,6 MPa
3/4” 18 7,60 108,68
VXB215FA 0,4 MPa
Inoxidable
VXB215FHA 0,6 MPa

14
 VAPOR · Cuerpo: Latón / Acero Inoxidable · Sellado: FKM / EPDM
Válvulas de 2 vias de pilotaje neúmatico
Referencia Conexión Tensión Cuerpo Orificio Pdifmax Tipo Cv kv
EVND104D-F8A-L Latón
1/4" 7 0,97 MPa 0,99 14,16
EVND104DS-F8A-L Inoxidable
EVND104D-F10A Latón
NC
EVND104DS-F10A 7 1,27 18,09
Inoxidable
EVND104DS-F10A-L 3/8" 0,97 MPa
EVND200D-F10A-L Latón 15 3,85 55,06
VND102DS-10A-L Inoxidable 7 NA 1,27 18,09
EVND200D-F15A
Latón
EVND200D-F15A-L
EVND200DS-15A-BL NC
1/2" 15 0,97 MPa 4,95 70,79
EVND200DS-F15A Pilotaje Inoxidable
EVND200DS-F15A-L neumático
EVND202D-F15A Latón NA
EVND300D-F20A-L Latón
EVND300DS-F20A-L 3/4" Inoxidable 20 0,97 MPa 7,70 110,11
VND300D-20A Latón
EVND400D-F25A
Latón
EVND400D-F25A-L 1" 25 NC 12,10 173,03
EVND400DS-F25A-L Inoxidable
0,97 MPa
EVND500D-F32A-L 1 1/4" 32 17,60 251,68
EVND700D-F50A-L Latón
2" 50 42,35 605,61
VND700D-50A
Las referencias con terminación -L incluyen un indicador para comprobar el estado de funcionamiento
Las referencias con terminación -BL incluyen fijación e indicador para comprobar el estado de funcionamiento

15
 Agua caliente
AGUA CALIENTE · Cuerpo: Latón / Acero Inoxidable · Sellado: EPDM

Temperatura de fluido (<100ºC)

Temperatura ambiente -20 a 60ºC

Características comunes
1 2 Material Juntas EPDM
Temperatura clase H
Conector eléctrico: conector DIN con supresor de picos
N.C. Los modelos con juntas de EPDM son aptos solo para agua caliente

Electroválvulas de 2 vías de mando asistido

Referencia Conexión Tensión Cuerpo Orificio Pdifmax Tipo Cv kv
VXD235AGA 24 VDC 0,5 MPa
VXD235ALA 230 VAC Latón
0,7 MPa
VXD235AZ1VA 24 VAC
1/4" 10 1,9 27,17
VXD235DGA 24 VDC 0,5 MPa
VXD235DLA 230 VAC Inoxidable
0,7 MPa
VXD235DZ1VA 24 VAC
VXD245GGA 24 VDC
VXD245GLA 230 VAC Latón
VXD245GZ1VA 24 VAC
3/8" 4,5 64,35
VXD245JGA 24 VDC
VXD245JLA 230 VAC Inoxidable 15
VXD245JZ1VA 24 VAC
VXD245HGA 24 VDC
VXD245HLA 1/2" 230 VAC NC 5,5 78,65
VXD245HZ1VA 24 VAC
Latón
VXD255LGA 24 VDC
VXD255LLA 230 VAC 1 MPa
VXD255LZ1VA 24 VAC
3/4" 20 9,5 135,85
VXD255MGA 24 VDC
VXD255MLA 230 VAC Inoxidable
VXD255MZ1VA 24 VAC
VXD265NGA 24 VDC
VXD265NLA 230 VAC Latón
VXD265NZ1VA 24 VAC
1" 25 13 185,9
VXD265PGA 24 VDC
VXD265PLA 230 VAC Inoxidable
VXD265PZ1VA 24 VAC

Presión diferencial mínima 0,02 MPa

16
 AGUA CALIENTE · Cuerpo: Latón / Acero Inoxidable · Sellado: EPDM
Electroválvulas 2 vías de mando asistido presión diferencial cero
Referencia Conexión Tensión Cuerpo Orificio Pdifmax Tipo Cv kv
VXZ235AGA 24 VDC 0,7 MPa
VXZ235ALA 230 VAC 1,9 27,17
1/4" Latón
VXZ235AZ1VA 1 MPa
24 VAC
VXZ235BLA
10
VXZ235DGA 3/8'' 24VDC Inoxidable
0,7 MPa
VXZ235BGA 24 VDC Latón 2,4 34,32
VXZ235DLA 3/8" 230 VAC
Inoxidable 1 MPa
VXZ235DZ1VA 24 VAC
VXZ245FGA 24 VDC 0,7 MPa
VXZ245FLA 230 VAC Latón
1 MPa
VXZ245FZ1VA 24 VAC
1/2" 15 5,3 75,79
VXZ245GGA 24 VDC 0,7 MPa
NC
VXZ245GLA 230 VAC Inoxidable
VXZ245GZ1VA 24 VAC
VXZ255HGA 24 VDC Latón
VXZ255JGA 24 VDC
3/4" 20 9,2 131,56
VXZ255JLA 230 VAC Inoxidable
VXZ255JZ1VA 24 VAC
1 MPa
VXZ265KGA 24 VDC
VXZ265KLA 230 VAC Latón
VXZ265KZ1VA 24 VAC
1" 25 10,2 145,86
VXZ265LGA 24 VDC
VXZ265LLA 230 VAC Inoxidable
VXZ265LZ1VA 24 VAC

Válvulas de accionamiento neumático

Referencia Conexión Tensión Cuerpo Orificio Pdifmax Tipo Cv kv
VNB104C-8A 1/4" 0,99 14,16
Pilotaje 7 1 MPa
EVNB104C-F10A 3/8" Latón NC 1,27 18,09
neumático
VNB501AV-32A 1 1/4" 32 0,5 MPa 17,60 251,68

17
 Aceite caliente
ACEITE CALIENTE · Cuerpo: C37 / Inox · Sellado: FKM

Características comunes
Temperatura de fluido Material Juntas FKM
(aceite hasta 100ºC) 1 2
Temperatura clase H
Temperatura ambiente -20 a 60ºC Conector eléctrico: conector DIN
Compatibles con aire (hasta 99ºC) y agua N.C. con supresor de picos

Electroválvulas de 2 vías de mando asistido

Referencia Conexión Tensión Cuerpo Orificio Pdifmax Tipo Cv kv
VXD236AGA 24 VDC 0,4 MPa
VXD236ALA 230 VAC Latón
0,5 MPa
VXD236AZ1VA 24 VAC
1/4" 10 1,9 27,17
VXD236DGA 24 VDC 0,4 MPa
VXD236DLA 230 VAC Inoxidable
0,5 MPa
VXD236DZ1VA 24 VAC
VXD246GGA 24 VDC
VXD246GLA 230 VAC Latón
VXD246GZ1VA 24 VAC
3/8" 4,5 64,35
VXD246JGA 24 VDC
VXD246JLA 230 VAC Inoxidable 15
VXD246JZ1VA 24 VAC
VXD246HGA 24 VDC
VXD246HLA 1/2" 230 VAC NC 5,5 78,65
VXD246HZ1VA 24 VAC
Latón
VXD256LGA 24 VDC
VXD256LLA 230 VAC 0,7 MPa
VXD256LZ1VA 24 VAC
3/4" 20 9,5 135,85
VXD256MGA 24 VDC
VXD256MLA 230 VAC Inoxidable
VXD256MZ1VA 24 VAC
VXD266NGA 24 VDC
VXD266NLA 230 VAC Latón
VXD266NZ1VA 24 VAC
1" 25 13 185,9
VXD266PGA 24 VDC
VXD266PLA 230 VAC Inoxidable
Presión diferencial
mínima 0,02 MPa VXD266PZ1VA 24 VAC

Electroválvulas 2 vías de mando asistido presión diferencial cero

Referencia Conexión Tensión Cuerpo Orificio Pdifmax Tipo Cv kv
VXZ236AGA 24 VDC
VXZ236ALA 230 VAC Latón
1/4" 1,9 27,17
VXZ236AZ1VA 24 VAC
VXZ236CLA 230 VAC Inoxidable 10
VXZ236DGA 24 VDC
VXZ236DLA 3/8” 230 VAC Inoxidable 2,4 34,32
VXZ236DZ1VA 24 VAC
VXZ246FGA 24 VDC
VXZ246FLA 230 VAC Latón
VXZ246FZ1VA 24 VAC
1/2" 15 5,3 75,79
VXZ246GGA 24 VDC
0,7 MPa NC
VXZ246GLA 230 VAC Inoxidable
VXZ246GZ1VA 24 VAC
VXZ256JGA 24 VDC
VXZ256JLA 3/4” 230 VAC Inoxidable 20 9,2 131,56
VXZ256JZ1VA 24 VAC
VXZ266KGA 24 VDC
VXZ266KLA 230 VAC Latón
Los modelos con juntas VXZ266KZ1VA 24 VAC
de FKM son aptos para 1" 25 10,2 145,86
VXZ266LGA 24 VDC
agua y aceite caliente.
Los modelos con juntas VXZ266LLA 230 VAC Inoxidable
de EPDM son aptos solo
para agua caliente. VXZ266LZ1VA 24 VAC

18
Producto relacionado
Válvulas de proceso Válvulas para fluidos de alta pureza

Serie VXK Montajes en bloque Serie LV Serie LVQ

Serie SGC Serie VXF2 Serie LVP Serie LVM

Tubería Racordaje

Serie TH Serie KQG2 Serie KFG2

Serie TU
Serie TL(M)
Serie KP Serie LQ Serie KKA

Bombas de diafragma para fluidos

Serie PB Serie PA Serie PAF

Aplicaciones
Válvulas multiuso con una amplia variedad de aplicaciones:

Aire: Compresores, procesos de soplado, Vacío: Aseos públicos, extracción de aire en

vibradores neumáticos para alimentar piezas y envasado de alimentos, extracción de tinta en
compresores neumáticos. cartucho de impresión.

Agua: Circuitos de refrigeración de maquinaria industrial, líneas de tratamiento de agua, plantas de circuitos,
plantas de tratamiento de agua y circuitos de limpieza mediante recirculación de agua.

Aceite: Circuitos de Vapor y agua caliente:

lubricación de aceite, circuitos Planchado industrial, industria
de lubricación de maquinaria, alimentaria, plantas de cogeneración,
analizadores en circuitos y esterilizadores de vapor, trenes de
conductos de aceite en la lavado, lavadoras industriales y sistemas
industria de transformación. de calefacción.

19
Asistente de selección de válvulas para fluidos

www.smc.eu
• 4 sencillos pasos para obtener la válvula adecuada
en www.smc.eu:

1 Seleccionar el fluido 2 Introducir las

Iespecificaciones
N..C. N.A. 2 vías 3 vías 1/8” a 2”

3 Seleccionar las
especificaciones eléctricas
24 V AC 24 V DC 230 V AC
DIN Grommet

4 Obtener las
mejores alternativas
Ge
y contactar con SMC

2PV-UNI-01B-UK

SMC CORPORATION (Europe)

Austria +43 (0)2262622800 www.smc.at www.smc.eu

office@smc.at Lithuania +370 5 2308118 www.smclt.lt info@smclt.lt
Belgium +32 (0)33551464 www.smcpneumatics.be info@smcpneumatics.be Netherlands +31 (0)205318888 www.smcpneumatics.nl info@smcpneumatics.nl
Bulgaria +359 (0)2807670 www.smc.bg office@smc.bg Norway +47 67129020 www.smc-norge.no post@smc-norge.no
Croatia +385 (0)13707288 www.smc.hr office@smc.hr Poland +48 222119600 www.smc.pl office@smc.pl
Czech Republic +420 541424611 www.smc.cz office@smc.cz
Para más informaciónPortugal contacte
+351 226166570 con:www.smc.eu postpt@smc.smces.es
Denmark +45 70252900 www.smcdk.com smc@smcdk.com Romania +40 213205111 www.smcromania.ro smcromania@smcromania.ro
Estonia +372 6510370 www.smcpneumatics.ee smc@smcpneumatics.ee
SMC Russia
España, S.A. +7 8127185445 www.smc-pneumatik.ru info@smc-pneumatik.ru
Finland +358 207513513 www.smc.fi smcfi@smc.fi Slovakia +42101015
(0)413213212 www.smc.sk office@smc.sk
France +33 (0)164761000 www.smc-france.fr
Zuazobidea, 14.
info@smc-france.fr
Pol.Ind.Júndiz Vitoria
Slovenia +386 (0)73885412 www.smc.si office@smc.si
Germany +49 (0)61034020 www.smc.de Tel. 902
info@smc.de 255 255
Spain
Fax. 945 18 41
+34 902184100
24 www.smc.eu post@smc.smces.es
Greece +30 210 2717265 www.smchellas.gr post@smc.smces.es
sales@smchellas.gr Sweden +46 (0)86031200 www.smc.nu post@smc.nu
Hungary +36 23511390 www.smc.hu office@smc.hu Switzerland +41 (0)523963131 www.smc.ch info@smc.ch
Ireland +353 (0)14039000 www.smcpneumatics.ie sales@smcpneumatics.ie Turkey +90 212 489 0 440 www.smcpnomatik.com.tr info@smcpnomatik.com.tr
Italy +39 0292711 www.smcitalia.it mailbox@smcitalia.it UK +44 (0)845 121 5122 www.smcpneumatics.co.uk sales@smcpneumatics.co.uk
Latvia +371 67817700 www.smclv.lv info@smclv.lv

SMC CORPORATION Akihabara UDX 15F, 4-14-1, Sotokanda, Chiyoda-ku, Tokyo 101-0021, JAPAN Phone: 03-5207-8249 FAX: 03-5298-5362
1st printing TW printing TW 05 Printed in Spain Specifications are subject to change without prior notice
and any obligation on the part of the manufacturer.
