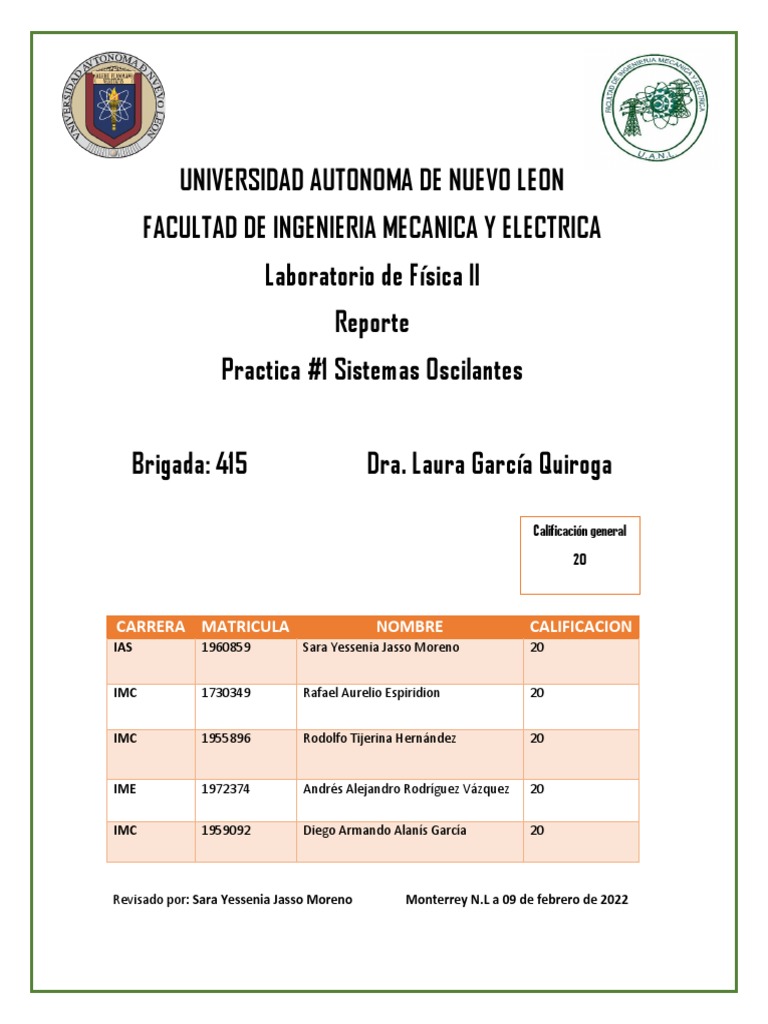

UNIVERSIDAD AUTONOMA DE NUEVO LEON

FACULTAD DE INGENIERIA MECANICA Y ELECTRICA

Laboratorio de Física ll
Reporte
Practica #1 Sistemas Oscilantes

Brigada: 415 Dra. Laura García Quiroga

Calificación general

20

CARRERA MATRICULA NOMBRE CALIFICACION

IAS 1960859 Sara Yessenia Jasso Moreno 20

IMC 1730349 Rafael Aurelio Espiridion 20

IMC 1955896 Rodolfo Tijerina Hernández 20

IME 1972374 Andrés Alejandro Rodríguez Vázquez 20

IMC 1959092 Diego Armando Alanís García 20

Revisado por: Sara Yessenia Jasso Moreno Monterrey N.L a 09 de febrero de 2022
Marco teórico

Un sistema oscilará alrededor de la posición de

equilibrio si a un desplazamiento x, desde el equilibrio
tiene como respuesta una fuerza que tiende a
restaurar el sistema hacia la posición x=0. El tipo más
simple ocurre cuando la fuerza restauradora está
linealmente relacionada con el desplazamiento x.
El problema del oscilador armónico simple aparece con mucha frecuencia en Física, ya que
una masa en equilibrio bajo la acción de cualquier fuerza conservativa, en el límite de
movimientos pequeños, se comporta como un oscilador armónico simple. Es interesante
observar, como se puede desarrollar o mostrar este MAS mediante la masa –resorte,
poder observar el comportamiento cuando al modificar la masa del objeto atado al
resorte, tanto su periodo como también su frecuencia se verán alterados en mayor o
menor medida.

El Movimiento Armónico Simple (MAS) no es, en general, un sistema aislado. Sin

embargo, las fuerzas ejercidas en el soporte son fuerzas que no realizan trabajo (si se
desprecia las fuerzas de rozamiento), la energía del oscilador libre debe conservarse. El
hecho de que la velocidad sea cero en el desplazamiento máximo y máxima en el
desplazamiento cero, ilustra el intercambio entre la energía potencial y cinética,
permaneciendo constante la energía total; tienen, por tanto, entidad propia como unidad
aparte.
El movimiento oscilatorio es un movimiento periódico en que el móvil recorre
sucesivamente por una distancia máxima a una mínima respecto al
centro de oscilación. El caso más famoso es el péndulo. Cuando está
en reposo, el punto O representa la posición de equilibrio y el hilo está
vertical (SO). Por lo tanto, si desplazamos la masa del punto de
equilibrio O un ángulo φ, manteniendo el hilo extendido y la soltamos,
el péndulo comenzará a oscilar. Para que podamos considerar que se
trata de un péndulo simple, además la amplitud A debe ser pequeña,
es decir, un ángulo φ no mayor de 20°.
En caso contrario, el péndulo dejaría de ser un péndulo
simple, aunque su movimiento seguiría siendo periódico.
Siempre que se cumpla la condición de que se mueva con un
ángulo pequeño, el periodo T o tiempo que tarda en pasar dos
veces seguidas por el mismo punto y en el mismo sentido.

El periodo no depende de la amplitud, sino de la longitud del

péndulo y del valor de la gravedad en ese punto. En donde ω
es la pulsación o frecuencia angular. Es una constante, con
unidades en radianes/segundo.
La velocidad es la derivada de la posición respecto al tiempo y,
a su vez, la aceleración es la derivada de la velocidad, también respecto al tiempo. El
argumento de seno y coseno (ωt + δ) es la fase medida en radianes. δ es el desfase o la
constante de fase. Depende de en qué momento empecemos a contar el tiempo.
El péndulo de torsión consiste en un objeto, en este caso una barra rectangular,
suspendido de un hilo o alambre, que está unido a un punto fijo. Cuando se
retuerce el hilo en cierto ángulo, la barra ejerce un par restaurador de momento
M, que tiende a hacer girar el hilo en sentido contrario hasta su posición de
equilibrio, proporcional al ángulo girado: M = − K
donde K es la constante de torsión del hilo.
Al dejar el sistema en libertad el movimiento del péndulo queda descrito por la
ecuación que explica el giro de un sólido rígido sometido a un momento M:

M = I

siendo  la aceleración angular. De las ecuaciones anteriores se llega a la ecuación del

movimiento de la barra en el plano horizontal:

Este movimiento es armónico simple de frecuencia angular 

y periodo T dados por:
Formulas

Frecuencia angular Periodo de oscilación Frecuencia del

movimiento

𝑘 2𝜋 2𝜋 𝑚 1 𝑤
𝑤=√ 𝑇= = √ 𝑓= =
𝑚 𝑤 𝑘 𝑇 2𝜋

Fórmulas de posición (respecto al tiempo) Momento movimiento de

barra

𝑀 = 𝐼
Hipótesis

En la realización de estos experimentos vamos a presentar ciertas discrepancias respecto

a los experimentos del péndulo de torsión y el sistema masa-resorte, es que en la teoría
tienden a descartar por completo el rozamiento con el aire, por lo tanto, se espera una
diferenciación decimal en los valores del periodo, amplitud y frecuencia en los respectivos
experimentos. Obviando que las diferencias antes mencionadas no llegarán a suponer una
diferencia crítica respecto a la práctica, dejando en claro que los experimentos darán un
resultado muy parecido a los que calculamos antes de la experimentación.
Desarrollo en base a datos experimentales

En base a la información adquirida en la práctica, basándonos en movimiento armónico simple,

podemos explicar el movimiento mediante datos experimentales y mostrar en problemas simples
el desarrollo.

Datos: Formulas
I = inercia T = 2π √l/g
m = masa
T = periodo
k = constante de elasticidad T = 2π √m/k
g = constante de gravedad
w = frecuencia I = ½ M R2 W =
√k/m

Movimiento Armónico Simple

Angulo Longitud Oscilaciones "T" Práctico “T” Teórico

10° 1m 17 2.019 s 2.00607 s

10° 0.7 m 8 1.7 s 1.678 s

10° 0.5 m 5 1.428 s 1.418 s

Masa-Resorte

Masa xi xf Oscilaciones "T" Práctico Teórico

37 g 0.34 m 0.375 m 1 0.806 s 0.6831 s

45.3 g 0.34 m 0.43 m 1 1.206 s 1.0831 s

53.6 g 0.34 m 0.61 m 2 1.608 s 1.2851 s

Un bloque cuya masa m es de 680 g está sujeto a un resorte cuya constante de resorte k es de 65
N/m. el bloque es jalado una distancia x=11 cm desde su posición de equilibrio en x=0, sobre una
superficie sin fricción, y soltado desde el reposo en t=0

a) ¿Cuáles son la frecuencia angular, la frecuencia y el periodo del movimiento resultante?

Cálculos: la frecuencia angular esta dada por la ecuación

𝑘 65𝑁 ∕ 𝑚
𝑤=√ =√ = 9.78𝑟𝑎𝑑
𝑚 0.68𝑘9

Frecuencia de la ecuación obtenida

𝑤 9.78 𝑟𝑎𝑑/𝑠
𝑤= = = 1.56 𝐻𝑧 = 1.6 𝐻𝑧
2𝜋 2𝜋 𝑟𝑎𝑑

El periodo se deduce de la ecuación a (frecuencia angular)

1 1
𝑇= = = 0.64𝑠 = 640 𝑚𝑠
𝑓 1.56 𝐻𝑧

b) ¿Cuál es la amplitud de la oscilación?

Razonamiento: el bloque se suelta desde el reposo a 11 cm de su posición de equilibrio, con cero

cinéticas y la energía potencial elástica del sistema a un máximo. Así el bloque tendrá cero
energías cinéticas siempre que se encuentra de nuevo a 11cm de su posición de equilibrio, lo cual
significa que nunca estará a mas de 11cm de esa posición. Su desplazamiento máximo 11 cm. Xm =
11cm

c) ¿Cuál es la máxima velocidad Vm del bloqueo oscilante y donde esta cuando esto ocurre?

Calculo: la velocidad máxima Vm es la amplitud de velocidad WXm en la ecuación

Vm = WXm = (9.78 rad/s) (0.11m) = 1.1 m/s

d) ¿Cuál es la magnitud 𝑎𝑚 de la aceleración máxima es la misma del bloque?

La magnitud 𝑎𝑚 de la aceleración máxima es la misma es la amplitud de aceleración 𝑤 2 𝑥𝑚

Calculo: tenemos 𝑎𝑚 = 𝑤 2 𝑥𝑚 = (9.78 rad/s)2 (0.11m) = 11 m/𝑠 2

Esta aceleración máxima ocurre cuando el bloque esta en los extremos de su trayectoria,

e) ¿Cuál es la constante de fase ∅ para el movimiento?

Cálculos: La ecuación x(t) = Xm cos (wt + ∅ ) (desplazamiento) del bloque como una función del
tiempo. Sabemos que en tiempo t = 0, el bloque este en x=𝑥𝑚 . Al sustituir condiciones iniciales,
como se denominan, en la ecuación y cancelar Xm resulta
1 = cosƟ

Tomando el coseno inverso es Ɵ=0rad

(cualquier ángulo que sea un múltiplo entero de 2π rad también satisface la ecuación 1 = cos Ɵ;
escogemos el ángulo pequeño)

f) ¿Cuál es la función de desplazamiento x(t) para el sistema del resorte y el bloque?

Calculo: la función x(t) está dada en forma general por la ecuación x(t) = 𝑥𝑚 cos (wt + ∅).
Sustituimos cantidades conocidas en esa ecuación tendremos

x(t) = 𝑥𝑚 cos (wt + ∅)

= (0.11 m) cos [(cos9.8 rad/s) t+0]

= 0.11 cos (9.8t)

Esta aplicación ilustra cómo varían la elongación, velocidad, aceleración tangencial,
fuerza y energía durante la oscilación de un péndulo (se supone ausencia de rozamiento).
Conclusiones

Debido a que el período es independiente de la masa, podemos decir entonces que todos los
péndulos simples de igual longitud en el mismo sitio oscilan con períodos iguales. A mayor longitud
de cuerda mayor período.

El movimiento ocurre en un plano vertical y es accionado por la fuerza gravitacional. Considerando

que el péndulo oscila libremente (sin roce) se puede demostrar que su movimiento es un
movimiento armónico simple, siempre y cuando la amplitud de su oscilación sea pequeña. Las
fuerzas que actúan sobre la masa son las fuerzas ejercidas por la cuerda T y la fuerza gravitacional
mg. la componente tangencial de la fuerza gravitacional, mg sen , actúa siempre hacia = 0,
opuesta al desplazamiento. Por consiguiente, la fuerza tangencial es una fuerza restauradora, y
podemos escribir la ecuación de movimiento en la dirección tangencial: Ft = -mg sen = m d2s dt2
Donde s es el desplazamiento medido a lo largo del arco y el signo (-) indica que Ft actúa hacia la
posición de equilibrio. Puesto que s=L y L es constante, esta ecuación se reduce a: d2 = -g
sen dt2 L

1. Imagina que fuiste secuestrado por una nave extraterrestre, horas después
recobras la conciencia y no sabes dónde te encuentras. ¿Cómo averiguas si sigues
en la tierra o en otro planeta?
R= Por la sensación que existiría por la gravedad, probablemente te puedes sentir o
muy pesado o ligero dependiendo donde te encuentres.

2. Una de las atracciones de este Estado es el saltar de un bungee que se encuentra en

la “Cola de Caballo”. En la fila delante de ti se encuentran dos jóvenes, uno con
menor masa que tú y otro con mucha mayor masa que tú. Explica cómo se
comportará la frecuencia de las oscilaciones en los saltos, comparando los
movimientos de los 2 jóvenes y el tuyo.
R= Seguramente el chico que pesa menos que yo tendrá mayor frecuencia de oscilación
y el que tiene mayor masa tendrá una menor frecuencia, ya que el que pesa menos
podrá regresar fácilmente y seguir oscilando y el de mayor masa va a tardar en regresar
y seguir oscilando.

• ¿Qué otras aplicaciones tendríamos para estos sistemas de oscilación?

R= Se puede utilizar en los columpios, en automóviles que cuenten con sus ruedas
desbalanceadas, en los relojes, etc.

• ¿En estos sistemas, porque el movimiento finalmente se interrumpe?

R= Porque es necesario realizar una fuerza para mantener una oscilación.
• ¿De quién depende la energía total del sistema, en cada sistema de oscilación?
R= Dependiendo el sistema puede depender de la masa o la longitud.

• Explique, cuando el movimiento deja de ser periódico.

R= Cuando la frecuencia cambia, ya que la esencia del movimiento periódico es que
cada ciclo sea igual al anterior.
Bibliografía

Serra, B. R. (2020, 18 octubre). Movimiento oscilatorio. Universo Formulas. Recuperado 8

de febrero de 2022, de
https://www.universoformulas.com/fisica/cinematica/movimiento-oscilatorio/
https://fisicas.ucm.es/data/cont/media/www/pag-36931/Guiones/prac07-1112.pdf
