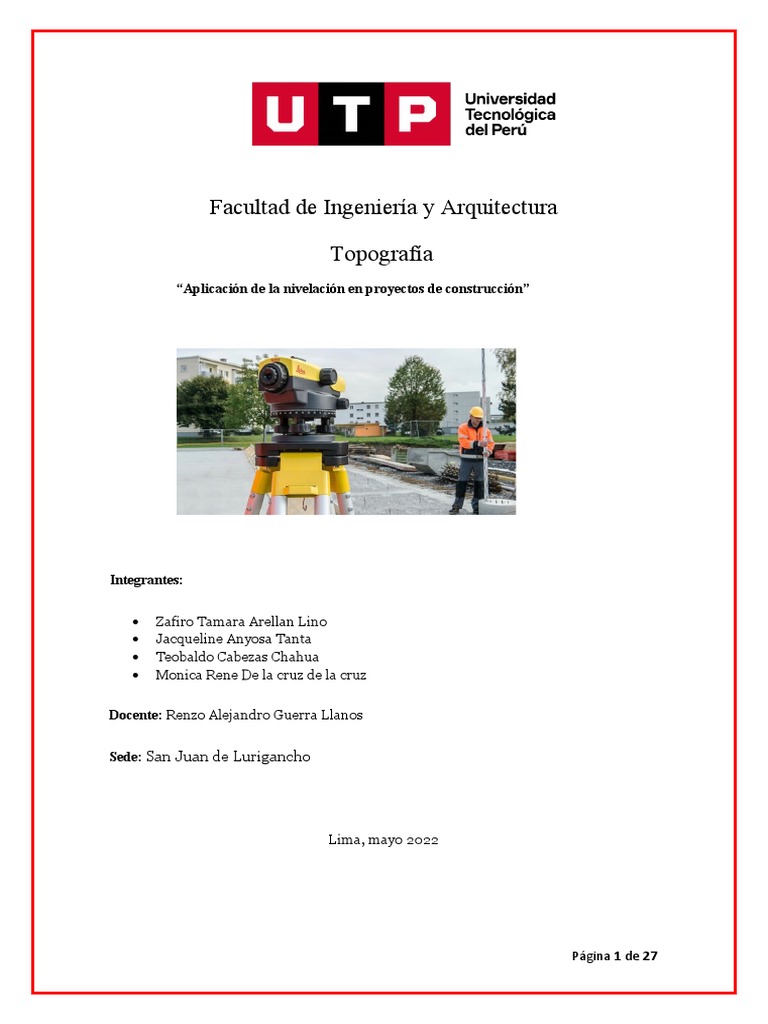

Facultad de Ingeniería y Arquitectura

Topografía
“Aplicación de la nivelación en proyectos de construcción”

Integrantes:

 Zafiro Tamara Arellan Lino

 Jacqueline Anyosa Tanta
 Teobaldo Cabezas Chahua
 Monica Rene De la cruz de la cruz

Docente: Renzo Alejandro Guerra Llanos

Sede: San Juan de Lurigancho

Lima, mayo 2022

Página 1 de 27
 ÍNDICE

Objetivo…………………………………………………………………….………..…….4

objetivo general……………………………………………………….……………….4

Objetivo específico………………………………………………..…………..………4

Equipos y herramientas……………………………………………………………..4

Marco teórico…………………………………………………..………………..……..5

Perfil topográfico………………………………………………………………..…….5

Altimetría…………………..…………………………………….…………….….…….5

Azimut……………………….…………………………………..…………….....……..6

Orientación astronómica……………………………….……….…..….…..…….6

Orientación magnética……………………………………………….…………….7

Brújula………………………………………………………….…………….………….7

Vértice………………………………….………………………………………………..8

Nivel………………………………………………………………………………………8

Desnivel…………………………………………………………………………………9

Altitud………………………………………………………………..…………………9

Longitud……………………………………………………………………………….10

Teodolito………………………………………………….…………….…………….10

Libreta de campo………………………………..………………….……………..11

Terreno accidentado……………………………………….………….…………11

Terreno en desnivel………………………….…………………………………..12

Terreno ascendente ……………………………..………………………..…….12

Nivelación…………………………………………….…………………………….13

Página 2 de 27
Tipos de nivelación……………………..………………………….…………..13

Nivelación trigonométrica…………..……………………………………….13

Nivelación barométrica………………………………………………….……13

Nivelación diferencial…………………………..………………..…………..14

Importancia en la ingeniería civil………………………………………..14

Aplicaciones en la construcción………………………………………….15

Casas……………………………………………………………..…..…………..15

Casas en barrancos……………………………………..…………..………16

Puentes……………………………………………………………..…………..17

Carreteras……………………………………………………………………..18

Vías hidráulicas…………………………………………………………….18

Campos de futbol………………………………………………….………19

Túneles………………………………………………………………..…….19

Ejemplos de terreno desnivelado……………….……….………..21

Resultados………………………………………….……………………..23

Conclusiones……………………………………………………………..26

Referencias bibliográficas…………………….……………………..27

Página 3 de 27
 1. Objetivos

1.1. Objetivo general

Explicar que es la nivelación, en que se usa y porque es importante está en las

construcciones.

1.2. Objetivos específicos

• Explicar el significado nivelación

• Identificar estructuras niveladas (si es que se retiró o agrego arena para la nivelación del

terreno)

• Determinar el desnivel de un terreno

2. Equipos, herramientas y utensilios

• Wincha

• Lapicero

• Cinta métrica

• Hoja bond

• Borrador

• Cinta de embalaje

• Tira línea

Página 4 de 27
 3. Marco teórico

3.1. Perfil topográfico

Es la representación gráfica de una sección vertical en el relieve.

3.2. Altimetría

Es la rama de la topografía que estudia el conjunto de métodos y procedimientos para

determinar y representar la altura o "cota" de cada punto respecto de un plano de

referencia.

Página 5 de 27
3.3. Azimut

Es el ángulo que forma el Norte y un cuerpo celeste, medido en sentido de rotación de

las agujas de un reloj alrededor del horizonte del observador.

3.4. Orientación astronómica

Es la capacidad para determinar orientación de la esfera celeste, puntos y círculos de

referencia. La orientación requiere: Posición en la tierra, orientación cardinal, puntos y

círculos de referencia básicos, puntos cardinales.

Página 6 de 27
3.5. Orientación magnética

A la técnica de orientación por medio del uso de instrumentos que funcionan de forma

magnética como las brújulas que funcionan por el magnetismo natural de los polos

terrestres.

3.6. Brújula

Es un instrumento de orientación que utiliza una aguja imantada para señalar el norte

magnético terrestre. Su funcionamiento se basa en el magnetismo terrestre, por lo que

señala el sur magnético que corresponde con el norte geográfico y es improductivo en

las zonas polares norte y sur debido a la convergencia de las líneas de fuerza del campo

magnético terrestre.

Página 7 de 27
3.7. Vértice

Un vértice es el punto donde se encuentran dos o más elementos unidimensionales

(curvas, vectores, rectas, semirrectas o segmentos).

3.8. Nivel

Es el cambio de altura que puede poseer una superficie totalmente horizontal; esta

superficie puede ser de cualquier estado, ya sea cambios de altura tanto en la tierra

como en el agua.

Página 8 de 27
3.9. Desnivel

Es el proceso de la adaptación de un cruce de dos o más ejes de transporte a diferentes

alturas (pendientes) para no interrumpir el flujo de tráfico entre otras rutas de tránsito

cuando se cruzan entre sí.

3.10. Altitud

Se denomina altitud a la distancia vertical que existe entre cualquier punto de la Tierra

con relación al nivel del mar. Para calcular la altitud, se toma como referencia el nivel

del mar, y es por ello por lo que la altitud se expresa en metros seguido del símbolo

"msnm" que significa "metros sobre el nivel del mar".

Página 9 de 27
3.11. Longitud

Es una medida que en cartografía expresa la distancia angular entre un punto dado de

la superficie terrestre y el meridiano que se toma como 0° es decir, el meridiano de

base, medida a lo largo del paralelo en el que se encuentra dicho punto, una

circunferencia cuyo centro es la intersección del eje de la Tierra con el plano del citado

paralelo.

3.12. Teodolito

Es un instrumento de medición mecánico-óptico que se utiliza para obtener ángulos

verticales y horizontales, en la mayoría de los casos, ámbito en el cual tiene una

precisión elevada.

Página 10 de 27
3.13. Libreta de campo

La libreta o minuta de campo constituye el material de apoyo sobre el que se vacía toda

la información de campo, observaciones, croquis, mediciones de altura de los equipos,

prismas, copiado de coordenadas, y muchos otros.

3.14. Terreno accidentado

Al terreno que tiene sus deformaciones en cuestión de nivel muy extensas.

Página 11 de 27
3.15. Terreno en desnivel

Al terreno que tiene sus deformaciones en cuestión de nivel muy pequeñas

3.16. Terreno ascendente

Al terreno donde va aumentando progresivamente de nivel.

Página 12 de 27
 3.17. Nivelación

Según Herrera, et al. “La nivelación de tierras es indispensable para reducir el volumen

de agua aplicado y aumentar la uniformidad del riego por gravedad. Se presenta el

sistema de cómputo electrónico Terra, para el cálculo de proyectos de nivelación de

terrenos agrícolas” (2021, p.1)

3.18. Tipos de nivelación

3.18.1. Nivelación trigonométrica

Las visuales pueden activar cualquier declive y pueden usar los aparatos capaces

de calcular ángulos de aprecio en esas visuales.

3.18.2. Nivelación barométrica

Se emplea barómetros reduciendo los niveles por las variaciones de cota y la presión

atmosférica. La nivelación se puede dividir en simples y compuestas. La nivelación

simple es cuando solo se obtiene una sola determinación. Una nivelación compuesta es

cuando se obtiene más de un desnivel con diferentes medidas.

Página 13 de 27
3.18.3. Nivelación diferencial

Se clasifica en 2 la diferencial simple y compleja. La de manera simple, es cuando los

desniveles están próximos por lo que el equipo no tiene que moverse.

Antagónicamente, la compleja los niveles están lejos y se tiene que mover el equipo

para hacer nuevas medidas

3.19. Importancia en la ingeniera civil

En definitiva, se trata de la operación de movimiento que se debe realizar para

convertir la superficie de un terreno natural en un plano horizontal o inclinado. No cabe

duda de que la utilidad de la nivelación es de vital importancia y que su cometido

principal es el cálculo de pendientes y de terraplenes que hay que realizar en la

ejecución de los distintos trabajos.

Página 14 de 27
4. Aplicaciones en la construcción

4.1. Casas

La nivelación de una casa es muy importante para conocer los lugares donde se pondrá

una superficie extra para tener el terreno en nivel para hacer los trazos y comenzar con

la construcción y no se encuentre inclinada con alto riesgo sísmico.

1,06 m

Página 15 de 27
4.2. Casas en barrancos

La nivelación en casas hechas en barrancos se ejecuta limitando las zonas donde se

excavará para poner el terreno en nivel o en zonas donde se agregará arena para poner

la superficie a un nivel recto. Además, en estos casos son diferentes niveles para cada

altura separando por capas.

Página 16 de 27
4.3. Puentes

La construcción de un puente tome fases previas como el estudio de suelo usando una

nivelación geométrica. Según Elivo F. y Molina E:

Esta nivelación deberá tomar en cuenta el sacar secciones del cauces, cuando

menos 50 metros aguas arriba y 50 metros aguas abajo del eje proyectado del

puente. Las secciones deberán tomar en cuenta una línea proyectada

perpendicular desde el eje del cauce (rio o cauce efímero) cuando menos de 10

puntos incluyendo eje de cauce, pie de cauce, puntos intermedios entre pie y

corona (dependerá del ancho de talud) y puntos posteriores de la corona, que se

yo unos 10 o 20 metros. Se recomienda levantar secciones de cauces cada 5 o 10

metros para mayor precisión de la información. (2014, p.17)

Nivelar el terreno en los puntos iniciales del puente para realizar el estudio previo y

comenzar la construcción de un puente con buen nivel y evitar que estén los puentes

inclinados con pendientes para asegurar la protección de los automóviles que circulen

por el en un futuro.

Página 17 de 27
4.4. Carreteras

La nivelación de los terrenos para una carretera es esencial, ya que el terreno por donde

pasara no será del todo firme y se tendrá que retirar tierra para ser el terreno lo más

nivelado posible sin muchas pendientes. No obstante, en la construcción por un terreno

muy accidentado como la carretera central se tiene que nivelar el terreno con pendientes

para poder llegar a zonas muy altas sobre el nivel del mar.

4.5. Vías hidráulicas

En estos casos es necesario conocer las alturas de distintos puntos en una distancia

determinada, pues esto se utiliza para hallar las pendientes que son necesarias para

estas vías que pueden ser de desagüe o vías de agua potable.

Página 18 de 27
4.6. Campos de futbol

En el caso de estos campos deportivos es muy importante, además de las otras

características de construcción que tienes este tipo de obra también se tiene muy en

cuenta la no velación pues forma parte de que el deporte se desarrolle de manera

correcta

4.7. Túneles

Según Elivo F. y Molina E:

El enlace entre bocas también debe hacerse altimétricamente. Lo más

recomendable es establecer una nivelación geométrica de precisión, a partir de

un punto de la red de nivelación de alta precisión (NAP). Los itinerarios de

nivelación deben ser cerrados y servirán para calcular la coordenada Z de todos

los puntos de ataque de la obra, incluyendo pozos y rampas si los hubiese.

(2014, p.30)

La nivelación de los puntos desde en el exterior de la obra es importante para marcar

los lugares de excavación y en el interior del túnel para poder excavar a nivel y no hacer

las excavaciones en desnivel, en estos casos se usará varias iluminaciones para poder

observar bien los puntos en el interior.

Página 19 de 27
Página 20 de 27
5. Ejemplo de un terreno desnivelado

Al no haber parques o campos cerca se usó un parque como referencia que tiene

pequeños desniveles.

Se usará 4 puntos de referencia; 3 árboles y una piedra. Además, se establecerá

un banco de nivel que no se mueva que sería la reja marcada con una cinta

negra y se denominará banco de nivel 1.

Se obtendra las medidas con 4 puntos en una forma rectangular para ver el

desnivel del suelo en esa area.

Página 21 de 27
 Punto A

Punto B

Punto C
Punto d

6. Resultados

Primero se pone los puntos de referencia en un AutoCAD y Excel.

Página 22 de 27
 ejemplo de desnivel de un terreno

c d
b

Página 23 de 27
 Son

las alturas calculadas con la misma distancia y sin variar la altura base buscando

conocer las diferentes alturas en los puntos de extremos.

Nota: r es el BN1, es el rectángulo rojo y la circunferencia en medio es donde se

tomo las medidas para cada cota

Se calculan las 4 cotas tomando como referencia a la BN1

ejemplo de desnivel de un terreno

Página 24 de 27
Para hallar el desnivel entre más alto y más bajo que sería de 14 cm

ejemplo de desnivel de un terreno

Se calcula la pendiente entre b y d

ejemplo de desnivel de un terreno

La pendiente es del 2,9%

Página 25 de 27
7. Conclusiones

 Se explicó la definición de nivelación en construcción y porque es importante

para diferentes tipos de obras que sirven para el desarrollo del país; como son

las autopistas, las casas, los túneles e hidráulicas que sirven para la conexión

entre ciudades. La nivelación es importante para iniciar la construcción de una

obra hasta culminarla para ver que todo quede en un nivel estándar sin tantas

pendientes.

 La definición de nivelación y los tipos de nivelación que hay se explico con

ejemplos como el de la geométrica o diferencial que es importante para la

construcción de carreteras en lugares desnivelados como la carretera central.

 Se llego a identificar una vivienda en un terreno desnivelado, cuando se midió

se obtuvo que la diferencia entre el inicio de la casa hasta donde culmina era de

1.06 m de desnivel. A lo que se concluyo al ver la forma de la vivienda que se

relleno con tierra para hacer la cimentación para no hacer una casa inclinada

como en el caso de la pista.

 Se determino el desnivel en un parque en 4 puntos de referencia donde se

obtuvo que el desnivel era de 14 cm y la pendiente de un 3% entre 2 puntos. Se

obtuvo los resultados en Excel y en AutoCAD se hizo un modelo de referencia de

cómo era el parque.

Página 26 de 27
8. Referencias bibliográficas

Elivo, F. y Molina, E. (2014). Topografia De Puentes Y Tuneles. [título académico de

Agrimensor]. Universidad Nacional Pedro Henríquez Ureña Facultad De Ciencias Y

Tecnología Escuela De Agrimensura.

https://repositorio.unphu.edu.do/bitstream/handle/123456789/831/Topografía%20de

%20puentes%20y%20tuneles.pdf?sequence=1&isAllowed=y

García Herrera, Francisco, Chávez Morales, Jesús, Rubiños Panta, Juan Enrique, & Terrazas

Onofre, María Liliana. (2020). Terra: sistema para proyectos de nivelación de tierras con

topografía regular o variable. Revista mexicana de ciencias agrícolas, 11(8), 1839-1854. Epub

13 de diciembre de 2021. https://doi.org/10.29312/remexca.v11i8.2297

Página 27 de 27
