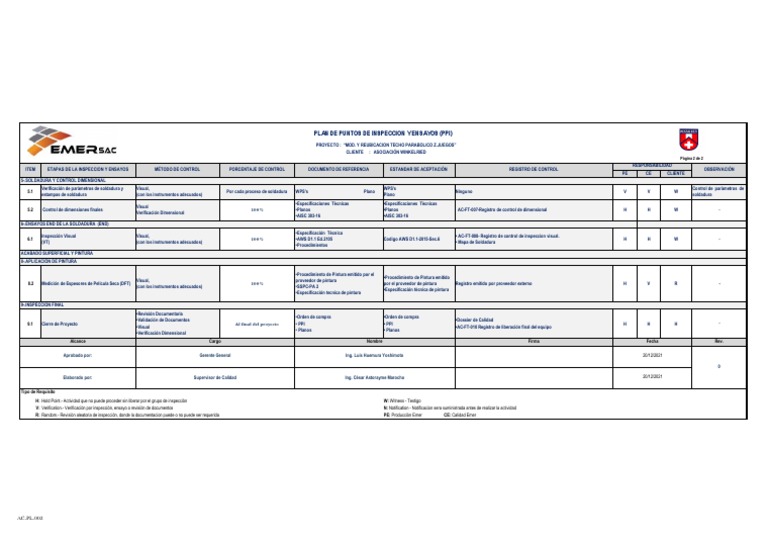

PLAN DE PUNTOS DE INSPECCIÓN Y ENSAYOS (PPI)

PROYECTO : “MOD. Y REUBICACION TECHO PARABOLICO [Link]”


CLIENTE : ASOCIACIÓN WINKELRIED
Página 2 de 2
RESPONSABILIDAD
ITEM ETAPAS DE LA INSPECCION Y ENSAYOS MÉTODO DE CONTROL PORCENTAJE DE CONTROL DOCUMENTO DE REFERENCIA ESTANDAR DE ACEPTACIÓN REGISTRO DE CONTROL OBSERVACIÓN
PE CE CLIENTE
[Link] Y CONTROL DIMENSIONAL
Verificación de parámetros de soldadura y Visual, WPS's Control de parámetros de
5.1 Por cada proceso de soldadura WPS's Plano Ninguno V V W
estampas de soldadura (con los instrumentos adecuados) Plano soldadura
•Especificaciones Técnicas •Especificaciones Técnicas
Visual
5.2 Control de dimensiones finales 100% •Planos •Planos AC-FT-007-Registro de control de dimensional H H W -
Verificación Dimensional
•AISC 303-16 •AISC 303-16
[Link] END DE LA SOLDADURA (END)
•Especificación Técnica
Inspección Visual Visual, • AC-FT-008- Registro de control de inspeccion visual.
6.1 100% •AWS D1.1 Ed.2105 Codigo AWS D1.1-2015-Sec.6 H H W -
(VT) (con los instrumentos adecuados) • Mapa de Soldadura
•Procedimientos
ACABADO SUPERFICIAL Y PINTURA
[Link]ÓN DE PINTURA

•Procedimiento de Pintura emitido por el


•Procedimiento de Pintura emitido
Visual, proveedor de pintura
8.2 Medición de Espesores de Pelicula Seca (DFT) 100% por el proveedor de pintura Registro emitido por proveedor externo H V R -
(con los instrumentos adecuados) •SSPC-PA 2
•Especificación técnica de pintura
•Especificación tecnica de pintura

[Link] FINAL
•Revisión Documentaria
•Orden de compra •Orden de compra
•Validación de Documentos •Dossier de Calidad
9.1 Cierre de Proyecto Al final del proyecto • PPI • PPI H H H -
•Visual •AC-FT-010 Registro de liberación final del equipo
• Planos • Planos
•Verificación Dimensional
Alcance Cargo Nombre Firma Fecha Rev.

Aprobado por: Gerente General Ing. Luis Huemura Yoshimoto 20/12/2021

Elaborado por: Supervisor de Calidad Ing. César Astorayme Marocho 20/12/2021

Tipo de Requisito
H: Hold Point.- Actividad que no puede proceder sin liberar por el grupo de inspección W: Witness - Testigo
V: Verification.- Verificación por inspección, ensayo o revisión de documentos N: Notification - Notificacion sera suministrada antes de realizar la actividad
R: Random.- Revisión aleatoria de inspección, donde la documentacion puede o no puede ser requerida PE: Producción Emer CE: Calidad Emer

AC-PL-002
