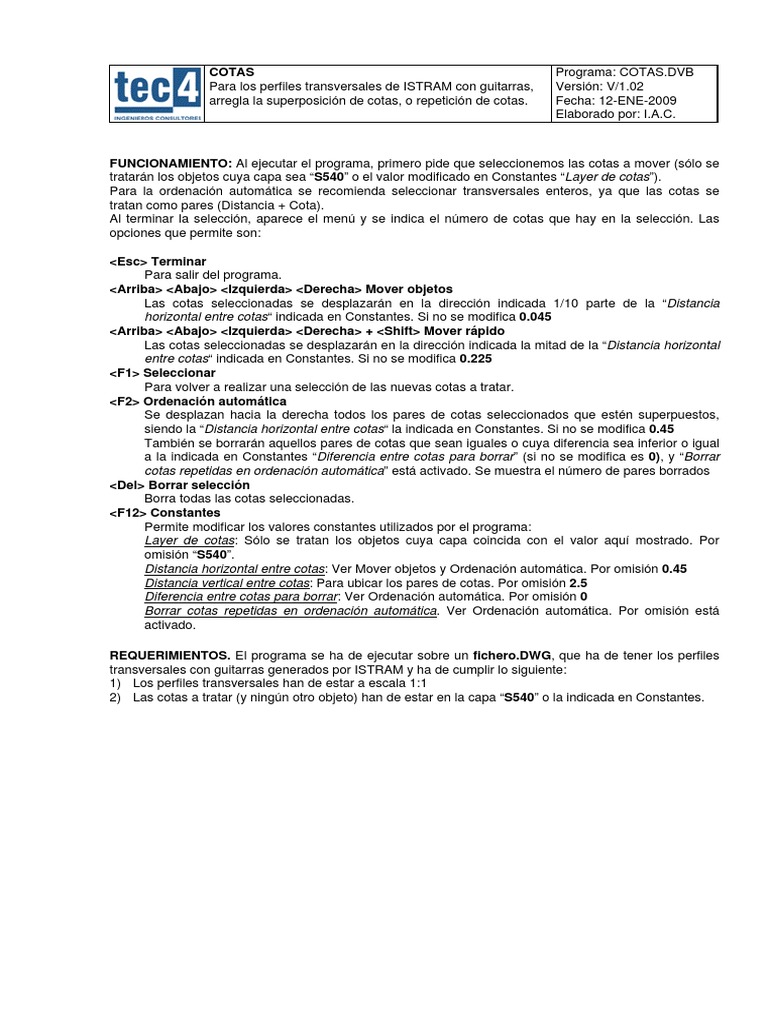

COTAS Programa: COTAS.

DVB
Para los perfiles transversales de ISTRAM con guitarras, Versión: V/1.02
arregla la superposición de cotas, o repetición de cotas. Fecha: 12-ENE-2009
Elaborado por: I.A.C.

FUNCIONAMIENTO: Al ejecutar el programa, primero pide que seleccionemos las cotas a mover (sólo se
tratarán los objetos cuya capa sea “S540” o el valor modificado en Constantes “Layer de cotas”).
Para la ordenación automática se recomienda seleccionar transversales enteros, ya que las cotas se
tratan como pares (Distancia + Cota).
Al terminar la selección, aparece el menú y se indica el número de cotas que hay en la selección. Las
opciones que permite son:

<Esc> Terminar
Para salir del programa.
<Arriba> <Abajo> <Izquierda> <Derecha> Mover objetos
Las cotas seleccionadas se desplazarán en la dirección indicada 1/10 parte de la “Distancia
horizontal entre cotas“ indicada en Constantes. Si no se modifica 0.045
<Arriba> <Abajo> <Izquierda> <Derecha> + <Shift> Mover rápido
Las cotas seleccionadas se desplazarán en la dirección indicada la mitad de la “Distancia horizontal
entre cotas“ indicada en Constantes. Si no se modifica 0.225
<F1> Seleccionar
Para volver a realizar una selección de las nuevas cotas a tratar.
<F2> Ordenación automática
Se desplazan hacia la derecha todos los pares de cotas seleccionados que estén superpuestos,
siendo la “Distancia horizontal entre cotas“ la indicada en Constantes. Si no se modifica 0.45
También se borrarán aquellos pares de cotas que sean iguales o cuya diferencia sea inferior o igual
a la indicada en Constantes “Diferencia entre cotas para borrar” (si no se modifica es 0), y “Borrar
cotas repetidas en ordenación automática” está activado. Se muestra el número de pares borrados
<Del> Borrar selección
Borra todas las cotas seleccionadas.
<F12> Constantes
Permite modificar los valores constantes utilizados por el programa:
Layer de cotas: Sólo se tratan los objetos cuya capa coincida con el valor aquí mostrado. Por
omisión “S540”.
Distancia horizontal entre cotas: Ver Mover objetos y Ordenación automática. Por omisión 0.45
Distancia vertical entre cotas: Para ubicar los pares de cotas. Por omisión 2.5
Diferencia entre cotas para borrar: Ver Ordenación automática. Por omisión 0
Borrar cotas repetidas en ordenación automática. Ver Ordenación automática. Por omisión está
activado.

REQUERIMIENTOS. El programa se ha de ejecutar sobre un fichero.DWG, que ha de tener los perfiles

transversales con guitarras generados por ISTRAM y ha de cumplir lo siguiente:
1) Los perfiles transversales han de estar a escala 1:1
2) Las cotas a tratar (y ningún otro objeto) han de estar en la capa “S540” o la indicada en Constantes.
