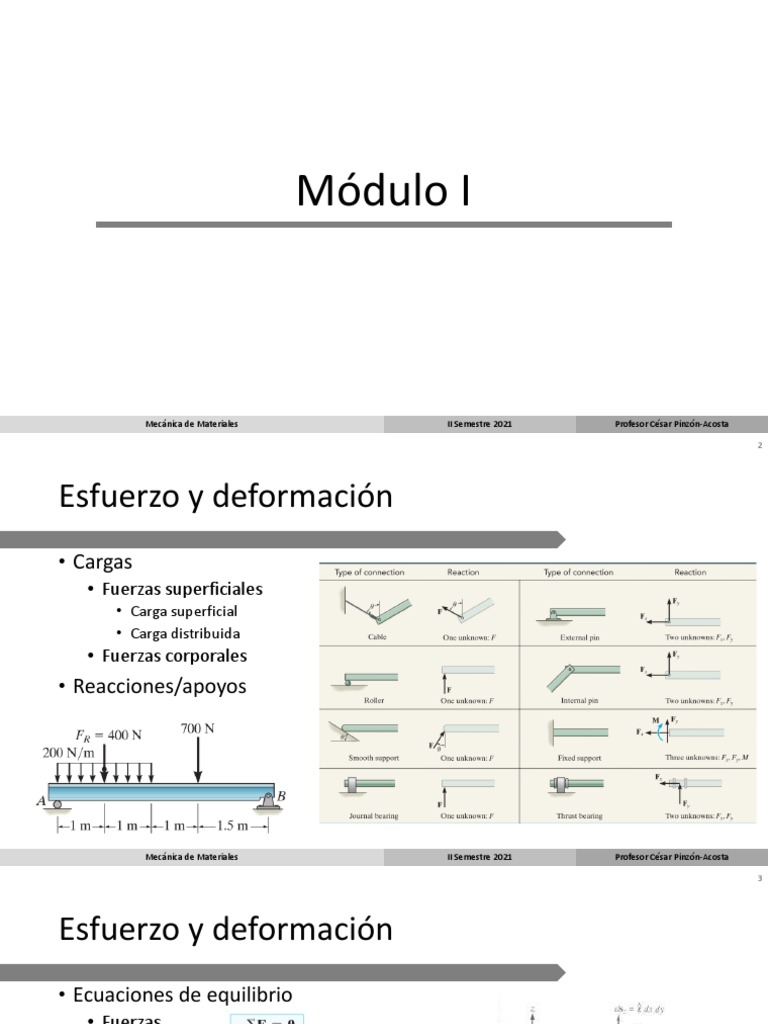

Módulo I

Mecánica de Materiales II Semestre 2021 Profesor César Pinzón-Acosta

 2

Esfuerzo y deformación
• Cargas
• Fuerzas superficiales
• Carga superficial
• Carga distribuida
• Fuerzas corporales
• Reacciones/apoyos

Mecánica de Materiales II Semestre 2021 Profesor César Pinzón-Acosta

 3

Esfuerzo y deformación
• Ecuaciones de equilibrio
• Fuerzas
• Momentos

• Diagrama de cuerpo libre

Mecánica de Materiales II Semestre 2021 Profesor César Pinzón-Acosta

 4

Concepto de esfuerzo
• Esfuerzo en un punto
• Fuerza equipolente(F)
• Momento (M)
• Vector de esfuerzo

• Total force

Mecánica de Materiales II Semestre 2021 Profesor César Pinzón-Acosta

 5

Concepto de esfuerzo
• Orientación de la superficie
• Vectores de esfuerzo
• 𝜏1 :
• 𝜏2 :
• 𝜏3 :
• Componentes de esfuerzo

Mecánica de Materiales II Semestre 2021 Profesor César Pinzón-Acosta

 6

Concepto de esfuerzo
• Convención de signo

Differential volume element

Mecánica de Materiales II Semestre 2021 Profesor César Pinzón-Acosta

 7

El concepto de esfuerzo
• Ecuaciones de equilibrio volumétrico
• Serie de Taylor

• Fuerzas en el elemento

Mecánica de Materiales II Semestre 2021 Profesor César Pinzón-Acosta

 8

El concepto de esfuerzo
• Equilibrio de fuerzas

Mecánica de Materiales II Semestre 2021 Profesor César Pinzón-Acosta

 9

El concepto de esfuerzo
• Equilibrio de momentos

Mecánica de Materiales II Semestre 2021 Profesor César Pinzón-Acosta

 10

El concepto de esfuerzo
• Principio de reciprocidad de los
esfuerzos cortantes
• Forma matricial

Mecánica de Materiales II Semestre 2021 Profesor César Pinzón-Acosta

 11

Esfuerzo y deformación
Esfuerzo normal promedio
• Materiales isotrópicos
• Materiales anisotrópicos

Mecánica de Materiales II Semestre 2021 Profesor César Pinzón-Acosta

 12

Esfuerzo y deformación
Esfuerzo normal promedio
• Distribución del esfuerzo normal
promedio

Donde:
• σ = esfuerzo normal promedio en
cualquier punto del área de sección
transversal.
• N = fuerza normal resultante (interna).
• A = área de sección transversal de la
barra.
Mecánica de Materiales II Semestre 2021 Profesor César Pinzón-Acosta
 13

Esfuerzo y deformación
Esfuerzo normal promedio
• Equilibrio

Mecánica de Materiales II Semestre 2021 Profesor César Pinzón-Acosta

 14

Esfuerzo y deformación
Esfuerzo cortante promedio
• Esfuerzo cortante
Donde:
• τ = esfuerzo cortante promedio en
cualquier punto del área de sección
transversal.
• N = fuerza normal resultante (interna).
• A = área de sección transversal de la
barra.

Mecánica de Materiales II Semestre 2021 Profesor César Pinzón-Acosta

 15

Esfuerzo y deformación
Esfuerzo cortante promedio
• Equilibrio en dirección y

• Equilibrio de momentos sobre eje x

Mecánica de Materiales II Semestre 2021 Profesor César Pinzón-Acosta

 16

Esfuerzo y deformación
Diseño de esfuerzo permisibles • Conexiones simples
• Factor de diseño • Elemento sujeto a
fuerza normal

• Elemento sujeto a
fuerza cortante

Mecánica de Materiales II Semestre 2021 Profesor César Pinzón-Acosta

 17

Esfuerzo y deformación
Estado límite de diseño
• Factores de carga

• Factores de resistencia
• Criterios de diseño

Mecánica de Materiales II Semestre 2021 Profesor César Pinzón-Acosta

 18

Problemas prácticos
• Determine el diámetro
requerido de los pasadores en
los puntos A y C si el factor de
seguridad en cortante es 1.5 y el
esfuerzo de falla en cortante del
acero es 82.5 MPa

Mecánica de Materiales II Semestre 2021 Profesor César Pinzón-Acosta

 19

Problemas prácticos
• Una viga de 400 Kg AB, es
soportada por una barra de acero
AC y un rodillo. Si la viga soporta
una carga distribuida de 3KN/m,
determine el diámetro requerido
de la barra de acero. El esfuerzo de
falla para el hacer es de 345 MPa.
Utilice el método de factor de
carga, en donde el factor de
resistencia a la tensión es de 0.9 y
los factores de la carga muerta y
viva es de 1.2 y 1.6
respectivamente.

Mecánica de Materiales II Semestre 2021 Profesor César Pinzón-Acosta

 20

Esfuerzo y deformación
Deformación
• Deformación normal

Mecánica de Materiales II Semestre 2021 Profesor César Pinzón-Acosta

 21

Esfuerzo y deformación
Deformación
• Deformación cortante

• Componentes

Mecánica de Materiales II Semestre 2021 Profesor César Pinzón-Acosta

 22

Esfuerzo y deformación
Deformación
• Análisis de pequeñas
deformaciones

Mecánica de Materiales II Semestre 2021 Profesor César Pinzón-Acosta

 23

Problemas prácticos
• Determine la deformación
normal en el cable BD si el brazo
CA rota un ángulo de 0.05°,
producto de la fuerza P.

Mecánica de Materiales II Semestre 2021 Profesor César Pinzón-Acosta

 24

Problemas prácticos
• La placa que se muestra en la
figura está conectada de forma
fija junto con AB y sujeta en las
guías horizontales en su parte
superior e inferior, AD y BC. Si su
lado derecho CD, tiene un
desplazamiento horizontal
uniforme de 2 mm, determine
(a) la deformación normal
promedio junto con la diagonal
AC, y (b) la deformación cortante
en E en relación con los ejes x-y.

Mecánica de Materiales II Semestre 2021 Profesor César Pinzón-Acosta

 25

Esfuerzo y deformación
Diseño de esfuerzo permisibles • Conexiones simples
• Factor de diseño • Elemento sujeto a
fuerza normal

• Elemento sujeto a
fuerza cortante

Mecánica de Materiales II Semestre 2021 Profesor César Pinzón-Acosta

 26

Esfuerzo y deformación
Estado límite de diseño
• Factores de carga

• Factores de resistencia
• Criterios de diseño

Mecánica de Materiales II Semestre 2021 Profesor César Pinzón-Acosta

 27

Problemas prácticos
• Determine el diámetro
requerido de los pasadores en
los puntos A y C si el factor de
seguridad en cortante es 1.5 y el
esfuerzo de falla en cortante del
acero es 82.5 MPa

Mecánica de Materiales II Semestre 2021 Profesor César Pinzón-Acosta
