TEMA 2 - Concepto de Esfuerzo

21/01/2021

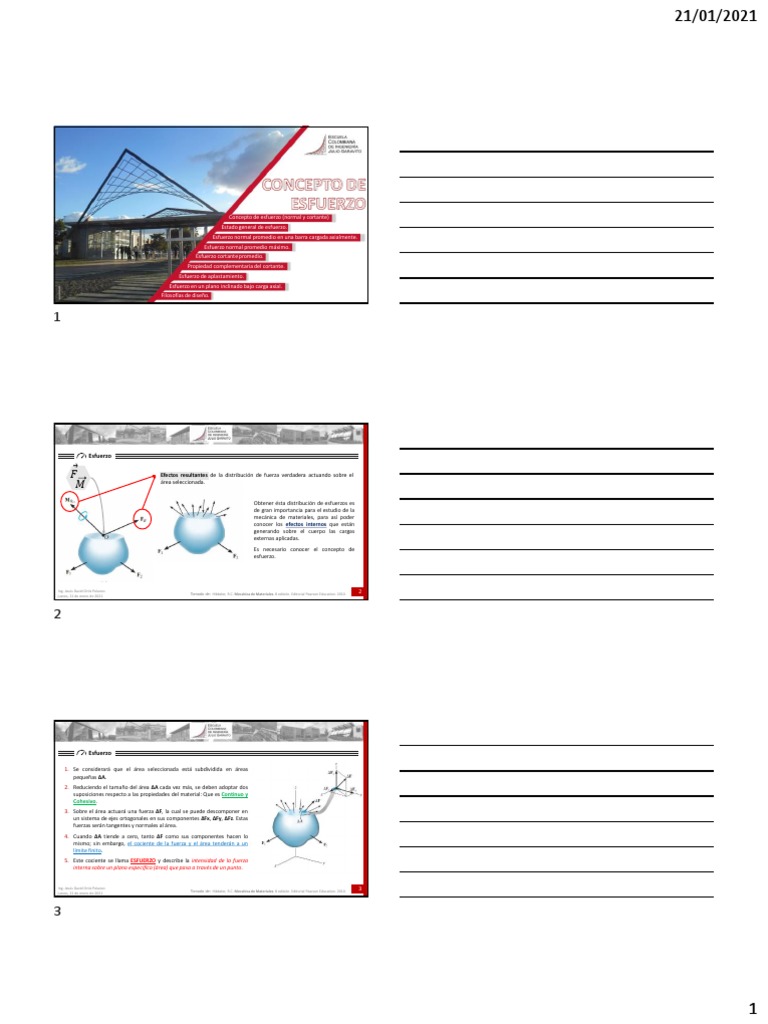

Concepto de esfuerzo (normal y cortante)

Estado general de esfuerzo.
Esfuerzo normal promedio en una barra cargada axialmente.
Esfuerzo normal promedio máximo.
Esfuerzo cortante promedio.
Propiedad complementaria del cortante.
Esfuerzo de aplastamiento.
Esfuerzo en un plano inclinado bajo carga axial.
Filosofías de diseño.
Esfuerzo
𝐹Ԧ Efectos resultantes de la distribución de fuerza verdadera actuando sobre el

𝑀 área seleccionada.
Obtener ésta distribución de esfuerzos es

de gran importancia para el estudio de la
mecánica de materiales, para así poder
conocer los efectos internos que están
generando sobre el cuerpo las cargas
externas aplicadas.
Es necesario conocer el concepto de
esfuerzo.
Ing. Jesús David Ortiz Polanco

Tomado de: Hibbeler, R.C. Mecánica de Materiales. 8 edición. Editorial Pearson Education. 2010. 2
jueves, 21 de enero de 2021
Esfuerzo
1. Se considerará que el área seleccionada está subdividida en áreas

pequeñas ΔA.
2. Reduciendo el tamaño del área ΔA cada vez más, se deben adoptar dos
suposiciones respecto a las propiedades del material: Que es Continuo y
Cohesivo.
3. Sobre el área actuará una fuerza ΔF, la cual se puede descomponer en
un sistema de ejes ortogonales en sus componentes ΔFx, ΔFy, ΔFz. Estas
fuerzas serán tangentes y normales al área.
4. Cuando ΔA tiende a cero, tanto ΔF como sus componentes hacen lo
mismo; sin embargo, el cociente de la fuerza y el área tenderán a un
límite finito.
5. Este cociente se llama ESFUERZO y describe la intensidad de la fuerza
interna sobre un plano específico (área) que pasa a través de un punto.

1
21/01/2021
ESFUERZO NORMAL
La intensidad de la fuerza que actúa en forma normal a ΔA se define como
ESFUERZO NORMAL, σ (sigma). Como ΔFz es normal al área, entonces:
Si la fuerza o el esfuerzo normal “jala” el elemento ΔA, como se

muestra en la imagen, se le denomina esfuerzo de tensión, mientras
si lo “empuja” se denomina esfuerzo de compresión.

ESFUERZO CORTANTE
La intensidad de la fuerza que actúa de forma tangente a ΔA se define
como ESFUERZO CORTANTE, τ (tau). Como ΔFx y ΔFy son tangentes al área,
entonces:
La notación del subíndice Z indica la orientación del área ΔA, X y Y se

usan para especificar los ejes a lo largo de los cuales actúa cada
esfuerzo cortante.

Estado General de Esfuerzo
Si el cuerpo además de estar seleccionado por un plano paralelo al plano x-y, está seleccionado por planos paralelos al
plano x-z y al plano y-z, entonces es posible separar un elemento cúbico de volumen de material en el que se
representa el estado de esfuerzo que actúa alrededor del punto elegido en el cuerpo.
Este estado de esfuerzo se caracteriza mediante 3

componentes que actúan sobre cada cara del
elemento.

2
21/01/2021
UNIDADES
El esfuerzo representa una fuerza por unidad de área, en el Sistema Internacional o SI, las magnitudes de los esfuerzos
normal y cortante se especifican en unidades básicas de newtons por metro cuadrado (N/m2). Esta unidad se
denomina pascal (Pa). Usualmente se acompaña con un prefijo de kilo (103)(k) o mega (106)(M).
En el Sistema Ingles, las magnitudes de los esfuerzos normal y cortante se especifican en unidades básicas de libras por
pulgada cuadrada (lb/in2). Esta unidad se denomina psi (pounds per square inch) o ksi (kilopounds per square inch), en
donde 1 ksi = 1000 psi.
CANTIDAD FPS SI
Fuerza lb 4.448 N
Presión 145.038 psi 1 MPa

𝜎Esfuerzo Normal Promedio

EN UNA BARRA CARGADA AXIALMENTE
Se determinará la distribución del esfuerzo promedio que actúa sobre el área de la sección transversal de una barra
cargada axialmente, como la mostrada en la figura.
1. Barra prismática (misma sección transversal en toda

su longitud).
2. Carga P aplicada a través del centroide del área de su
sección transversal, la barra se deformará de manera
uniforme en toda la región central de su longitud,
siempre y cuando el material sea homogéneo e
isotrópico.

DISTRIBUCIÓN DEL ESFUERZO NORMAL PROMEDIO
Dada la deformación uniforme del material, es necesario que la sección

transversal esté sometida a una distribución del esfuerzo normal constante.
∆𝑁 = 𝜎 ∙ ∆𝐴
𝑁 = ෍ ∆𝑁
∆𝐴 = 𝑑𝐴
∆𝑁 = 𝑑𝑁

3
21/01/2021
DISTRIBUCIÓN DEL ESFUERZO NORMAL PROMEDIO

Esto significa que una distribución uniforme del esfuerzo es posible sólo si la línea de acción de las cargas concentradas
pasa a través del centroide de la sección considerada.
Este tipo de carga se denomina carga céntrica y se supondrá que tiene lugar en todos los elementos rectos de dos
fuerzas que se encuentran en armaduras y en estructuras conectadas con pasadores.
Sin embargo, si un elemento con dos fuerzas está

cargado de manera axial, pero excéntricamente, la
distribución de fuerzas y, por lo tanto, la
correspondiente distribución de esfuerzos, no
puede ser uniforme.

Tomado de: Beer, F.P; Johnston, E.R., Mecánica de Materiales. 6 edición. Editorial McGraw Hill. 2013. 10
.
10
EQUILIBRIO
Debería ser evidente que sólo existe esfuerzo normal en cualquier punto pequeño del elemento de volumen de
material ubicado en cada punto sobre la sección transversal de una barra cargada axialmente. Si se considera el
equilibrio vertical del elemento, entonces al aplicar la ecuación de equilibrio de fuerzas:
A esto se le llama esfuerzo uniaxial.
Aunque este análisis se ha desarrollado

para barras prismáticas, esta suposición
puede ser un poco flexible a fin de incluir
las barras que tengan un pequeño
ahusamiento.

11
𝜎 Esfuerzo Normal Promedio
Ing. Jesús David Ortiz Polanco 12

12
4
21/01/2021
Esfuerzo Normal Promedio Máximo

En el análisis anterior, tanto la fuerza interna N como el área A de la sección transversal se consideraron constantes a
lo largo del eje longitudinal de la barra y, por consiguiente, se obtuvo un esfuerzo normal también constante en toda
la longitud de la barra.
En muchas ocasiones la barra puede estar sometida a varias cargas externas a lo largo de su eje, o puede ocurrir un
cambio en el área de su sección transversal. Por lo tanto, el esfuerzo normal dentro de la barra podría ser diferente de
una sección a otra y, si se debe calcular el esfuerzo normal promedio máximo, entonces se vuelve importante
determinar la ubicación donde la razón N/A sea máxima.
Para esto es necesario ubicar la fuerza interna N en diferentes secciones a lo largo de la barra. (diagrama de fuerza
normal del elemento).
EJEMPLO: Determine el esfuerzo normal promedio máximo de la barra de ancho constante de 35 mm y 10 mm de
espesor.

13
Esfuerzo Normal Promedio Máximo

EJEMPLO: Determine el esfuerzo normal promedio máximo de la barra de ancho constante de 35 mm y 10 mm de
espesor.

14
EJERCICIO
El elemento AC mostrado en la figura está sometido a una fuerza vertical de 3 kN. Determine la posición x de esta
fuerza de manera que el esfuerzo de compresión promedio en el soporte listo C sea igual al esfuerzo de tensión
promedio en el tirante AB. Este tirante tiene un área en su sección de 400 mm2 y el área de contacto en C es de 650
mm2.

15
5
21/01/2021
Esfuerzo Cortante Promedio

El esfuerzo cortante se ha definido como la componente del esfuerzo que actúa en el plano del área seccionada.
Para ver como puede desarrollarse este esfuerzo, considere el efecto de aplicar una fuerza F en la barra de la figura.
1. Si se consideran que los soportes son rígidos y.
2. F es suficientemente grande para que el material de la barra se deforme y falle a lo largo de los planos AB y CD.
Se puede dibujar el DCL del segmento central que no tiene soporte. Y por
equilibrio del segmento la fuerza cortante V debe ser igual a F/2. Y el
esfuerzo cortante promedio distribuido en cada área seccionada que
desarrolla esta fuerza cortante está definido por:

16
Donde:
τprom = Esfuerzo cortante promedio en la sección, que se supone es
igual en cada punto situado en la sección.
V = Fuerza cortante interna resultante en la sección determinada a
partir de las ecuaciones de equilibrio.
A = Área en la sección.
Distribución del esfuerzo cortante

promedio que actúa sobre las
secciones, τprom actúa en la misma
dirección que V.

17
El tipo de carga analizada anteriormente es un ejemplo de CORTANTE DIRECTO, puesto que la cortante se debe a la
acción directa de la carga F aplicada.
Este tipo de cortante se produce con frecuencia en diversos tipos de conexiones simples que usan pernos, pasadores,
materiales soldados, etc.
Sin embargo, la aplicación de la ecuación de esfuerzo cortante

promedio es solo aproximada, una investigación mas precisa de la
distribución del esfuerzo cortante sobre la sección revela que se
producen esfuerzo cortantes mucho mayores en el material que los
predichos por esta ecuación. Aún así, la aplicación de esta ecuación
es aceptable para muchos problemas de diseño y análisis.

18
6
21/01/2021
EQUILIBRIO DEL ESFUERZO CORTANTE

En la figura se muestra un elemento de volumen de material tomado en un punto situado sobre la superficie de un
área seleccionada, la cual está sometida a un esfuerzo cortante τzy el equilibrio de fuerzas y momentos requiere que el
esfuerzo cortante que actúa en esta cara del elemento esté acompañado por el esfuerzo cortante que actúa en otras 3
caras.

19
EQUILIBRIO DEL ESFUERZO CORTANTE

En la figura se muestra un elemento de volumen de material tomado en un punto situado sobre la superficie de un
área seleccionada, la cual está sometida a un esfuerzo cortante τzy el equilibrio de fuerzas y momentos requiere que el
esfuerzo cortante que actúa en esta cara del elemento esté acompañado por el esfuerzo cortante que actúa en otras 3
caras.
Los 4 esfuerzos cortantes deben tener igual

magnitud y cada uno debe estar dirigido hacia el
otro de ellos o en el sentido contrario en bordes
opuestos del elemento. Esto se conoce como
PROPIEDAD COMPLEMENTARIA DEL CORTANTE.
Bajo las condiciones establecidas anteriormente, el
material está sometido a CORTANTE PURO.

20

21
7
21/01/2021
Esfuerzo de Aplastamiento
En superficies curvas
Los pernos, pasadores y remaches crean esfuerzos de aplastamiento en las superficies de contacto de los elementos
que conectan.
El perno ejerce una fuerza P sobre la placa A igual y opuesta

a la fuerza F ejercida por la placa sobre el perno.
Como la distribución de estas fuerzas, y de los esfuerzos correspondientes, es muy complicada, en la práctica se utiliza
un valor nominal promedio σb para el esfuerzo, llamado ESFUERZO DE APLASTAMIENTO.

.
22
En superficies curvas
El esfuerzo de aplastamiento se obtiene de dividir la carga P entre el área

del rectángulo que representa la proyección del perno sobre la sección de
la placa.
𝑃
𝜎𝑏 =
𝑡∙𝑑

.
23
En superficies planas
Cuando un cuerpo está apoyado sobre otro mediante un área de contacto, se desarrolla un esfuerzo en está área de
contacto, este esfuerzo se conoce como esfuerzo de aplastamiento y es el esfuerzo que genera el área de contacto entre
los cuerpos, y puede generar efectos importantes sobre las estructuras y maquinas si no se tienen un cuidado en su
análisis.
Al ser la superficie plana de contacto entre los dos cuerpos, el esfuerzo de aplastamiento se puede calcular como la
relación entre la carga aplicada y el área de contacto entre los cuerpos.
𝑃
𝜎𝑏 =
𝐴

.
24
8
21/01/2021

25
Ejercicio
Una carga axial de 40 kN se aplica sobre un poste corto de madera, el cual está sostenido por un placa de concreto
que descansa sobre suelo regular. Determine a) el esfuerzo de aplastamiento máximo sobre la placa de concreto, b) el
tamaño de la placa de concreto para el cual el esfuerzo de apoyo promedio en el suelo es de 145 kPa

.
26
Esfuerzo en un Plano Inclinado

Bajo Carga Axial
Se encontró que las fuerzas axiales ejercidas en un elemento de dos fuerzas causan esfuerzos normales en ese elemento,
mientras que también se encontró que las fuerzas transversales ejercidas sobre pernos y pasadores causan esfuerzos
cortantes en esas conexiones. Las fuerzas axiales causan esfuerzos tanto normales como cortantes en planos que no son
perpendiculares al eje del elemento. De manera similar, las fuerzas transversales ejercidas sobre un perno o pasador
producen esfuerzos tanto normales como cortantes en planos que no son perpendiculares al eje del perno o pasador.

.
27
9
21/01/2021
Esfuerzo en un Plano Inclinado

Bajo Carga Axial
De la primera de las ecuaciones se observa que el valor del esfuerzo normal σ es

el máximo cuando θ = 0 es decir, cuando el plano de la sección es perpendicular
al eje del elemento, y que se aproxima a cero al aproximarse θ a 90°. Se verifica
que el valor de σ cuando θ = 0 es:
La segunda de las ecuaciones muestra que el esfuerzo cortante τ es cero para θ =

0 y para θ = 90° y que para θ = 45° alcanza su valor máximo.

.
28
Ejercicio
La carga P de 1.4 kip está soportada por dos elementos de madera con sección transversal uniforme, unidos mediante
un empalme sencillo pegado al sesgo, como se muestra en la figura. Determine los esfuerzos normales y cortantes en
el empalme pegado.

.
29
TIPOS DE ESFUERZO
Debido a las fuerzas internas y a la naturaleza de las mismas se pueden desarrollas diferentes efectos internos en los
elementos, en general se puede hablar de dos tipos de esfuerzo globales:
✓ ESFUERZOS NORMALES:
✓ AXIALES: ✓ APLASTAMIENTO:
• Superficies planas: área de contacto.
𝑁 • Superficies curvas: área de proyección
𝜎= (menor área).
𝐴
𝑃 𝑃
𝜎𝑏 = 𝜎𝑏 =
𝑡∙𝑑 𝐴
✓ FLEXIÓN PURA
𝑀𝑦
𝜎=−
𝐼
.
30
10
21/01/2021
TIPOS DE ESFUERZO
✓ CORTANTE SIMPLE:
✓ ESFUERZOS CORTANTES:
✓ CORTANTE DOBLE:

.
31
TIPOS DE ESFUERZO
✓ ESFUERZOS CORTANTES: ✓ CORTANTE MULTIPLE:
✓ PUNZONAMIENTO:
O cizalladura, área 𝑇𝑐
perimetral
𝜏=
𝐽
✓ TORSIÓN:
𝑉𝑄
✓ CORTANTE POR FLEXIÓN: 𝜏=
𝐼𝑡
.
32
Ejercicio
Determine el esfuerzo cortante promedio en el pasador de 20 mm de diámetro ubicado en A y en el pasador de 30
mm de diámetro que está en B, los cuales soportan la viga de la figura.

33
11
21/01/2021
Ejercicio
Si la junta de madera que se muestra en la figura tiene 150 mm de ancho, determine el esfuerzo cortante promedio
desarrollado a lo largo de los planos a-a y b-b. Para cada plano, represente el estado de esfuerzo sobre un elemento
del material.

34
Ejercicio
El elemento inclinado que se muestra en la figura está sometido a una fuerza de compresión de 600 lb. Determine el
esfuerzo de compresión promedio a lo largo de las áreas de contacto lisas definidas por AB y BC, así como el esfuerzo
cortante promedio a lo largo del plano horizontal definido por DB.

35
Ejercicio
La viga uniforme está sostenida por dos parras AB y CD que tienen áreas de sección transversal de 10 mm2 y 15 mm2
respectivamente, determine la intensidad w de la carga distribuida de modo que el esfuerzo normal promedio en cada
barra no sea superior a 300 kPa.

36
12
21/01/2021
Esfuerzo Permisible
Para diseñar correctamente un elemento estructural o mecánico es necesario limitar el esfuerzo en el material hasta
un nivel que sea seguro. Por lo tanto, para garantizar esta seguridad se requiere elegir un esfuerzo permisible que
restrinja la carga aplicada a un valor que sea menor a la carga máxima que el elemento puede soportar.
Motivos para realizar esto:
1. La carga para la que se diseña el elemento puede ser diferente a las cargas reales que se colocan sobre él.
2. Las dimensiones del elemento pueden no ser exactas debido a errores en fabricación o montaje.
3. Pueden ocurrir vibraciones, impactos o cargas accidentales desconocidas que no hayan sido tomadas en
cuenta para el diseño.
4. Corrosión, desgaste o exposición a la intemperie tienden a causar daños en los materiales.
5. Los materiales como la madera, el concreto o los compuestos reforzados con fibra, pueden tener una alta
variabilidad en sus propiedades.

37
Esfuerzo Permisible

38
Esfuerzo Permisible
Un método para especificar la carga permisible en un elemento consiste en usar un número llamado FACTOR DE
SEGURIDAD. El factor de seguridad (F.S.) es una razón de la carga de falla Ffalla sobre la carga permisible Fpermisible.
• Ffalla se determina mediante ensayos experimentales del material.
• El F.S. se determina con base en la experiencia, de modo que las incertidumbres mencionadas se toman en cuenta
cuando el elemento se usa bajo las mismas condiciones de carga y geometría.
Si la carga aplicada al elemento se relaciona linealmente con el esfuerzo

desarrollado en dicho miembro, como cuando se usa σ = N / A y τprom = V / A,
entonces el factor de seguridad puede expresarse como una razón del
𝐹𝑓𝑎𝑙𝑙𝑎 esfuerzo de falla σ falla (τfalla) sobre el esfuerzo permisible σ permisible (τpermisible).
𝐹. 𝑆. =
𝐹𝑝𝑒𝑟𝑚𝑖𝑠𝑖𝑏𝑙𝑒
𝜎𝑓𝑎𝑙𝑙𝑎 𝜏𝑓𝑎𝑙𝑙𝑎
𝐹. 𝑆. = 𝐹. 𝑆. =
𝜎𝑝𝑒𝑟𝑚𝑖𝑠𝑖𝑏𝑙𝑒 𝜏𝑝𝑒𝑟𝑚𝑖𝑠𝑖𝑏𝑙𝑒

39
13
21/01/2021
Esfuerzo Permisible
En cualquiera de las ecuaciones F.S. debe ser mayor que 1 a fin de evitar la posibilidad de falla. Los valores del factor
de seguridad dependen del tipo de material, el propósito de la estructura.
En muchos casos los factores de seguridad específicos pueden encontrarse en códigos de diseño y manuales de
ingeniería.
• Acero: American Institute of Steel Construction,

Specifications for Structural Steel Buildings. AISC
• Concreto: American Concrete Institute, Building
Code Requirement for Structural Concrete. ACI
• Madera: American Forest and Paper Association,
National Design Specification for Wood
Construction.
• Puentes para carreteras: American Association of
State Highway and Transportation Officials,
Standard Specifications for Highway Bridges.
AASHTO

40
Filosofías de Diseño
De manera general, se hablan de dos metodologías de diseño, el Diseño por Esfuerzos Admisibles (ASD, Allowable
Stress Design) y el Diseño por Factores de Carga y Resistencia o Estados Límites (LRFD, Load and Resistance Factor
Design), a continuación, se van a comprar los diferentes enfoques de cada uno de los métodos.
✓ Diseño por Esfuerzos Admisibles (ASD)
Método Clásico, desarrollado a comienzos del siglo XIX, con base en la aplicación directa de la Teoría de la Elasticidad;
por esta razón se le suele llamar también Método Elástico.
Consiste en limitar los esfuerzos en todos los puntos de la

estructura, cuando está sometida a las cargas de servicio o
trabajo, a valores admisibles, por debajo del límite elástico del
material y suficientemente alejados del esfuerzo de falla para
garantizarse un margen adecuado de seguridad.

Tomado de: Uribe, J. Análisis de Estructuras. 2 edición. Editorial ECOE Ediciones. 2002. 41
41

Las Cargas de Servicio o de Trabajo: Son aquellas que si están
bien calculadas, sólo rara vez serían superadas en la vida útil de
la estructura y generalmente están especificadas en los códigos
de diseño.
Los Esfuerzos Admisibles: se obtienen dividiendo los esfuerzos
de falla del material por factores de seguridad, escogidos más o
menos arbitrariamente. Los factores comunes varían desde 1.5
para acero hasta 6 para mampostería.
El considerar que el material falla al llegar al límite elástico y el

no tener en cuenta la naturaleza probabilística tanto de los
materiales como de las cargas hacen que el diseño para
esfuerzos admisibles no ofrezca una medida precisa de su 𝜎𝑓𝑎𝑙𝑙𝑎
confiabilidad. 𝜎𝑎𝑑𝑚𝑖𝑠𝑖𝑏𝑙𝑒 =
𝐹. 𝑆.
42
14
21/01/2021

Consideraciones a tener en cuenta para la escogencia del factor de seguridad:
1. Variaciones que pueden ocurrir en las propiedades del elemento bajo consideración.
2. Número de cargas que puedan esperarse durante la vida de la estructura o máquina (fatiga).
3. Tipo de carga que se han planeado para el diseño, o que puedan ocurrir en el futuro.
4. Tipo de falla que pueda ocurrir.
5. Incertidumbre debida a los métodos de análisis.
6. Deterioro que pueda ocurrir en el futuro por mantenimiento incorrecto o por causas naturales inevitables.
7. Importancia de un elemento dado la integridad de la estructura completa.

.
43
✓ Diseño por Factores de Carga y Resistencia (LRFD)

El diseño para ESTADOS LÍMITES se basa en la disminución de la probabilidad de falla de la estructura para ciertos
estados límites, considerados importantes a valores aceptables. Para llegar a esta definición se necesitaron 50 años,
pues aunque la teoría de confiabilidad estructural se había venido desarrollando desde 1924 sólo en 1967, con la
formulación del modelo de Cornell empezó a tener aceptación entre los ingenieros el diseño con bases
probabilísticas.
Deben definirse claramente los criterios que caracterizan el comportamiento esperado de la estructura y que la
manera más eficiente de hacerlo consiste en enunciarlos en términos de ESTADOS LÍMITES, definiéndolos como
aquellos más allá de los cuales la estructura deja de cumplir su función o de satisfacer las condiciones para las que
fue proyectada.
El procedimiento usual consiste en dimensionar con base en el
estado límite más crítico y verificar luego que no se alcanzan
los otros estados límites. Los estados límites pueden clasificarse
en dos categorías:

44

• Los ESTADOS LÍMITES ÚLTIMOS, que corresponden al
máximo de la capacidad del material.
• Los ESTADOS LÍMITES DE SERVICIO, que están ligados a los
criterios que rigen la utilización normal y la durabilidad.
CRITERIO DE DISEÑO: El criterio de diseño para estados límites se

puede expresar matemáticamente de varias formas. Una de ellas,
que utiliza coeficientes de carga y de resistencia, se puede expresar
mediante la siguiente fórmula general, empleada en las Normas

45
15
21/01/2021
✓ Φ = coeficiente de reducción de capacidad, también llamado coeficiente de

resistencia, siempre menor o igual a uno.
✓ Rn = Resistencia nominal, calculada con una fórmula de un código estructural,
utilizando las dimensiones nominales del elemento y las propiedades nominales
del material. Es una fuerza interna generalizada: fuerza axial, momento flector o
corte, asociada con el estado límite de capacidad o de funcionalidad en estudio.
✓ γk = Coeficiente de carga que refleja la posibilidad de que se presenten
El lado izquierdo de la ecuación se
refiere a la resistencia de la estructura sobrecargas y las incertidumbres inherentes al cálculo de los efectos de la carga.
y el lado derecho al efecto de las cargas El subíndice k representa las varias cargas así: D para la carga muerta, L para la
que actúan sobre ella. viva, E para el sismo, W para el viento, etc.
✓ Qk = Efecto de la carga de diseño correspondiente al subíndice k, según se
explicó en el párrafo anterior. La carga de diseño es la estipulada en el código de
construcción, según el uso y características de la estructura en consideración.

46

47
RESUMEN CAPÍTULO
𝑃
𝜎𝑏 =
𝐴
𝑃
𝜎𝑏 =
𝑡∙𝑑

48
16
21/01/2021
Ejercicio
El brazo de control está sometido a la carga mostrada en la figura. Determine el diámetro requerido, con una
aproximación de ¼”, para el pasador de acero en C si el esfuerzo cortante máximo para el acero es de 9.6 ksi y se
trabaja con un factor de seguridad de 1.2.

49
Ejercicio
La barra colgante está suspendida en su extremo por un disco circular rígidamente unido a ella, como se muestra en la
figura. Si la barra pasa por un agujero con diámetro de 40 mm, determine el diámetro mínimo requerido de la barra y
el espesor mínimo del disco necesario para soportar la carga de 16 kN. El esfuerzo normal máximo de la barra es de
66.7 Mpa y el esfuerzo cortante máximo para el disco es de 50 Mpa. Trabajar con coeficiente de carga de 1.25 y
coeficiente de resistencia de 0.9 para tensión y 0.7 para corte.

50
Ejercicio
La barra rígida AB mostrada en la figura tiene una masa de 400 kg y está soportada por una barra de acero AC y un
patín en B. Si la barra AB soporta una carga viva de 3 kN/m, determine el diámetro requerido de la barra AC. El
esfuerzo normal a la falla para el acero es de 345 MPa. Use el método LRFD, en donde el factor de resistencia para
tensión es de 0.9 y el factor de carga para carga muerta es de 1.2 y para carga viva de 1.6.

51
17
21/01/2021
Ejercicio
Considere la estructura mostrada en la figura,
diseñada para soportar una carga de 30 kN. Consta
de una viga AB con una sección transversal
rectangular de 30 x 50 mm y de una varilla BC con
una sección transversal circular de 20 mm de
diámetro. La viga y la varilla están conectados por
un perno en B y los soportan pernos en A y en C, la
varilla BC tiene extremos planos de sección
rectangular de 20x40 mm, la viga AB está provista
de una horquilla en el extremo B, ambos
elementos se conectan mediante un pasador en B
al cual le cuelga la carga de 30 kN. Todos los
pasadores tienen 25 mm de diámetro. Determine:
a) Esfuerzo normal en la viga AB y en la varilla BC.
b) Esfuerzo cortante en las distintas conexiones.
c) Esfuerzo de aplastamiento.

52

53
18

TEMA 2 - Concepto de Esfuerzo

Cargado por

Información del documento

Descripción original:

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

TEMA 2 - Concepto de Esfuerzo

Cargado por

Copyright:

Formatos disponibles

21/01/2021

Concepto de esfuerzo (normal y cortante)

𝐹Ԧ Efectos resultantes de la distribución de fuerza verdadera actuando sobre el

Obtener ésta distribución de esfuerzos es

Ing. Jesús David Ortiz Polanco

1. Se considerará que el área seleccionada está subdividida en áreas

Ing. Jesús David Ortiz Polanco

Si la fuerza o el esfuerzo normal “jala” el elemento ΔA, como se

Ing. Jesús David Ortiz Polanco

La notación del subíndice Z indica la orientación del área ΔA, X y Y se

Ing. Jesús David Ortiz Polanco

Estado General de Esfuerzo

Este estado de esfuerzo se caracteriza mediante 3

Ing. Jesús David Ortiz Polanco

Ing. Jesús David Ortiz Polanco

𝜎Esfuerzo Normal Promedio

1. Barra prismática (misma sección transversal en toda

Ing. Jesús David Ortiz Polanco

DISTRIBUCIÓN DEL ESFUERZO NORMAL PROMEDIO

Dada la deformación uniforme del material, es necesario que la sección

Ing. Jesús David Ortiz Polanco

DISTRIBUCIÓN DEL ESFUERZO NORMAL PROMEDIO

Sin embargo, si un elemento con dos fuerzas está

Ing. Jesús David Ortiz Polanco

A esto se le llama esfuerzo uniaxial.

Aunque este análisis se ha desarrollado

Ing. Jesús David Ortiz Polanco

𝜎 Esfuerzo Normal Promedio

Ing. Jesús David Ortiz Polanco 12

Esfuerzo Normal Promedio Máximo

Ing. Jesús David Ortiz Polanco

Esfuerzo Normal Promedio Máximo

Ing. Jesús David Ortiz Polanco

Ing. Jesús David Ortiz Polanco

Esfuerzo Cortante Promedio

Ing. Jesús David Ortiz Polanco

Esfuerzo Cortante Promedio

Distribución del esfuerzo cortante

Ing. Jesús David Ortiz Polanco

Esfuerzo Cortante Promedio

Sin embargo, la aplicación de la ecuación de esfuerzo cortante

Ing. Jesús David Ortiz Polanco

EQUILIBRIO DEL ESFUERZO CORTANTE

Ing. Jesús David Ortiz Polanco

EQUILIBRIO DEL ESFUERZO CORTANTE

Los 4 esfuerzos cortantes deben tener igual

Ing. Jesús David Ortiz Polanco

Esfuerzo Cortante Promedio

Ing. Jesús David Ortiz Polanco 21

El perno ejerce una fuerza P sobre la placa A igual y opuesta

Ing. Jesús David Ortiz Polanco

El esfuerzo de aplastamiento se obtiene de dividir la carga P entre el área

Ing. Jesús David Ortiz Polanco

Ing. Jesús David Ortiz Polanco

Ing. Jesús David Ortiz Polanco 25

Ing. Jesús David Ortiz Polanco

Esfuerzo en un Plano Inclinado

Ing. Jesús David Ortiz Polanco

Esfuerzo en un Plano Inclinado

De la primera de las ecuaciones se observa que el valor del esfuerzo normal σ es

La segunda de las ecuaciones muestra que el esfuerzo cortante τ es cero para θ =

Ing. Jesús David Ortiz Polanco
