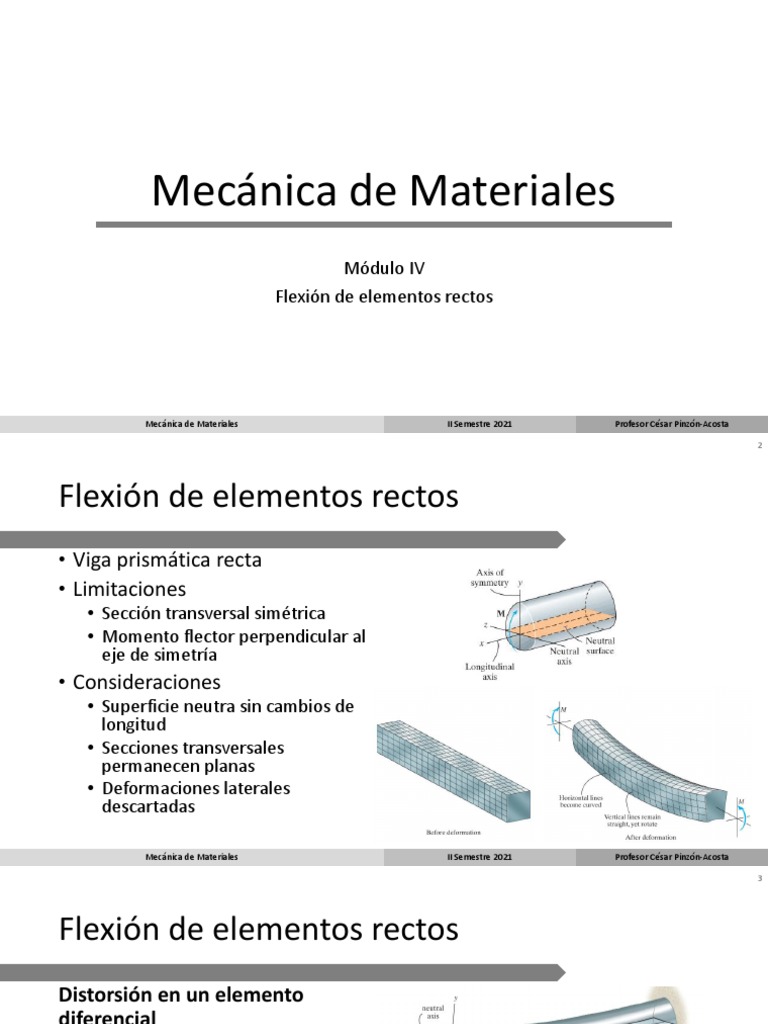

Mecánica de Materiales

Módulo IV
Flexión de elementos rectos

Mecánica de Materiales II Semestre 2021 Profesor César Pinzón-Acosta

 2

Flexión de elementos rectos

• Viga prismática recta
• Limitaciones
• Sección transversal simétrica
• Momento flector perpendicular al
eje de simetría
• Consideraciones
• Superficie neutra sin cambios de
longitud
• Secciones transversales
permanecen planas
• Deformaciones laterales
descartadas

Mecánica de Materiales II Semestre 2021 Profesor César Pinzón-Acosta

 3

Flexión de elementos rectos

Distorsión en un elemento
diferencial
• Deformación normal

• Considerando el radio de
curvatura y el ángulo 𝜃

Mecánica de Materiales II Semestre 2021 Profesor César Pinzón-Acosta

 4

Flexión de elementos rectos

• Formula de flexión

• Ubicación del eje neutro

Mecánica de Materiales II Semestre 2021 Profesor César Pinzón-Acosta

 5

Flexión de elementos rectos

• Momento de flexión

• Formula de flexión

Mecánica de Materiales II Semestre 2021 Profesor César Pinzón-Acosta

 6

Ejemplo
• La viga simplemente apoyada
tiene el área de la sección
transversal que se muestra en la
figura. Determine el esfuerzo de
flexión máximo absoluto en la
viga y dibuje la distribución del
esfuerzo sobre la sección
transversal en esta ubicación.
Además, ¿cuál es el esfuerzo en
el punto B?

Mecánica de Materiales II Semestre 2021 Profesor César Pinzón-Acosta

 7

Ejemplo

Mecánica de Materiales II Semestre 2021 Profesor César Pinzón-Acosta

 8

Problema práctico
• El elemento que tiene una
sección transversal rectangular,
está diseñado para resistir un
momento de 40 N-m. Para
aumentar su resistencia y
rigidez, se propone agregar dos
pequeñas nervaduras en su
parte inferior. Determine la
tensión normal máxima en el
miembro para ambos casos.

Mecánica de Materiales II Semestre 2021 Profesor César Pinzón-Acosta

 9

Flexión de elementos rectos

Flexión asimétrica
• Momento sobre el eje principal

• Sustituyendo

Mecánica de Materiales II Semestre 2021 Profesor César Pinzón-Acosta

 10

Flexión de elementos rectos

Flexión asimétrica
• Momento aplicado arbitrariamente
• Descomposición del momento
• Esfuerzo en la sección transversal

Mecánica de Materiales II Semestre 2021 Profesor César Pinzón-Acosta

 11

Flexión de elementos rectos

Flexión asimétrica
• Orientación del eje neutro

Mecánica de Materiales II Semestre 2021 Profesor César Pinzón-Acosta

 12

Ejemplo
• La sección en Z que se muestra
está sujeta al momento flector
de M = 20 kN - m. Los ejes
principales y y z están orientados
de manera que representan los
momentos principales de inercia
mínimo y máximo, Iy = 0.960 E-3
m^4 e Iz = 7.54 E-3 m4,
respectivamente. Determine el
esfuerzo normal en el punto P y
la orientación del eje neutro.

Mecánica de Materiales II Semestre 2021 Profesor César Pinzón-Acosta

 13

Ejemplo

Mecánica de Materiales II Semestre 2021 Profesor César Pinzón-Acosta

 14

Elementos curvos
Fórmula de flexión
• Deformación no lineal
• Ganchos
• Anillos
• Consideraciones
• Sección transversal constante
• Eje de simetría
• Material homogéneo e isotrópico
• Comportamiento elástico lineal
• Descarta el efecto de Poisson

Mecánica de Materiales II Semestre 2021 Profesor César Pinzón-Acosta

 15

Elementos curvos
Fórmula de flexión
• Longitud de la tira
• Cambio en la tira
• Deformación

• Esfuerzo

Mecánica de Materiales II Semestre 2021 Profesor César Pinzón-Acosta

 16

Elementos curvos
Fórmula de flexión
• Ubicación del eje neutro
• Balance de fuerzas

• Radio

Mecánica de Materiales II Semestre 2021 Profesor César Pinzón-Acosta

 17

Elementos curvos
Fórmula de flexión
• Momento de Flexión

• Esfuerzo

Mecánica de Materiales II Semestre 2021 Profesor César Pinzón-Acosta

 18

Flexión de elementos rectos

Concentración de esfuerzos
• Factor de concentración de
esfuerzos
• Esfuerzo máximo

Mecánica de Materiales II Semestre 2021 Profesor César Pinzón-Acosta

 19

Flexión de elementos rectos

Flexión inelástica
• Consideraciones:
• Distribución lineal de la
deformación
• Fuerza resultante igual a cero

• Momento resultante

• Momento plástico

Mecánica de Materiales II Semestre 2021 Profesor César Pinzón-Acosta

 20

Flexión de elementos rectos

Flexión inelástica
• Momento plástico
• Fuerzas resultantes

• Balance de Momentos

Mecánica de Materiales II Semestre 2021 Profesor César Pinzón-Acosta

 21

Flexión de elementos rectos

Flexión inelástica
• Momento plástico

• Factor de Forma

Mecánica de Materiales II Semestre 2021 Profesor César Pinzón-Acosta

 22

Ejemplo
• Una viga en T tiene las
dimensiones que se muestran en
la figura a mano derecha. Si está
hecho de un material elástico
perfectamente plástico con un
límite elástico a tracción y
compresión de 𝜎𝑦 = 250 MPa,
determine el momento plástico
que puede resistir la viga.

Mecánica de Materiales II Semestre 2021 Profesor César Pinzón-Acosta

 23

Ejemplo

Mecánica de Materiales II Semestre 2021 Profesor César Pinzón-Acosta
