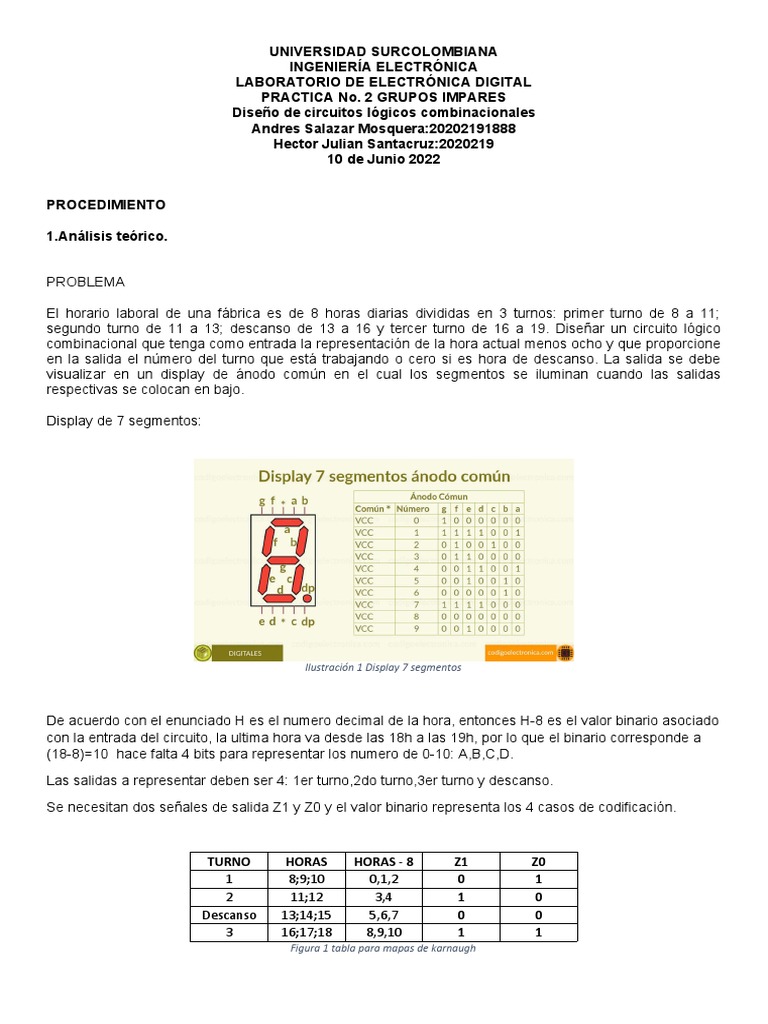

UNIVERSIDAD SURCOLOMBIANA

INGENIERÍA ELECTRÓNICA
LABORATORIO DE ELECTRÓNICA DIGITAL
PRACTICA No. 2 GRUPOS IMPARES
Diseño de circuitos lógicos combinacionales
Andres Salazar Mosquera:20202191888
Hector Julian Santacruz:2020219
10 de Junio 2022

PROCEDIMIENTO

1.Análisis teórico.

PROBLEMA

El horario laboral de una fábrica es de 8 horas diarias divididas en 3 turnos: primer turno de 8 a 11;
segundo turno de 11 a 13; descanso de 13 a 16 y tercer turno de 16 a 19. Diseñar un circuito lógico
combinacional que tenga como entrada la representación de la hora actual menos ocho y que proporcione
en la salida el número del turno que está trabajando o cero si es hora de descanso. La salida se debe
visualizar en un display de ánodo común en el cual los segmentos se iluminan cuando las salidas
respectivas se colocan en bajo.

Display de 7 segmentos:

Ilustración 1 Display 7 segmentos

De acuerdo con el enunciado H es el numero decimal de la hora, entonces H-8 es el valor binario asociado
con la entrada del circuito, la ultima hora va desde las 18h a las 19h, por lo que el binario corresponde a
(18-8)=10 hace falta 4 bits para representar los numero de 0-10: A,B,C,D.
Las salidas a representar deben ser 4: 1er turno,2do turno,3er turno y descanso.
Se necesitan dos señales de salida Z1 y Z0 y el valor binario representa los 4 casos de codificación.

TURNO HORAS HORAS - 8 Z1 Z0

1 8;9;10 0,1,2 0 1
2 11;12 3,4 1 0
Descanso 13;14;15 5,6,7 0 0
3 16;17;18 8,9,10 1 1
Figura 1 tabla para mapas de karnaugh
  PRODUCTO DE SUMA       SUMA DE PRODUCTOS
  AB           AB
CD 00 01 11 10   CD 00 01 11 10
00 1 0 X 1   00 0 1 X 1
01 1 0 X 1   01 0 0 X 1
11 0 0 X X   11 1 0 X X
10 1 0 X 1   10 0 0 X 1
    Z0         Z1
Figura 2 Mapa de karnaugh PS Figura 2 Mapa de karnaugh SP

Z 0=B(C+ D) Z1 =A +B C D+ B CD

Pasando las expresiones a Nand para Z1 y Nor Z0 tenemos

Z1 =A ¿ ¿ Z 0=B+¿ ¿

Se va a implementar todo el circuito con familia TTL

Fig. 1 Circuito propuesto para el problema implementando compuertas NAND

Una vez obtenidas la salida en un binario de 2 bits se pide visualizar el resultado en un display de ánodo
común de 7 segmentos, se debe implementar un decodificador de 2 bits a 7 segmentos entonces:

Teniendo en cuenta que para el descanso se solicita mostrar el digito 0 se organizan las entradas
y como vamos a utlizar un display en andodo común se reemplazan los 1 por 0 a la salida.

ENTRADAS SALIDAS

N° A B C D G F E D C B A
0 0 0 0 0 1 1 1 1 0 0 1
TURNO 1 1 0 0 0 1 1 1 1 1 0 0 1
2 0 0 1 0 1 1 1 1 0 0 1
3 0 0 1 1 0 1 0 0 1 0 0
TURNO 2
4 0 1 0 0 0 1 0 0 1 0 0
5 0 1 0 1 1 0 0 0 0 0 0
DESCANSO 6 0 1 1 0 1 0 0 0 0 0 0
7 0 1 1 1 1 0 0 0 0 0 0
8 1 0 0 0 0 1 1 0 0 0 0

TURNO 3 9 1 0 0 1 0 1 1 0 0 0 0

10 1 0 1 0 0 1 1 0 0 0 0

Tabla 1 Tabla de Verdad Circuito Completo

Luego de hacer el analisas para cada salida se obtienen las ecuaciones y se construye el circuito

A=Z 1 Z 0 B=0 C=Z 1 Z 0 D=Z 1 Z 0 E=Z 0 F=Z 0+ Z 1 G=Z 1

Fig. 2 Montaje del Decodificador con el display 7 segmentos

 Fig. 3 Circuito Logico completo para el problema

b) Para el calculo de la resistencia y la potencia se extrae el datasheet del Display 7 segmentos 5611A, el
valor de Vcc del led dependerá de su color. Para un color rojo Vcc= 1.8V , Y la corriente media que se le
debe aplicar es de 15mA pero para la practica se usaran 12mA, Por lo tanto para calcular el valor de la
resistencia solo hace falta usar la ley de Ohm.

Vr 1 V 1−VCC−Vol(tipco) (5−1.8−0.35)V
R 1= = = =237 Ω ≈ 2 20 Ω Valor comercial escogido
ID ID 12mA

Para la potencia disipada por cada segmento será:

PD=V 1−Vcc−Vol(tipico)∗ID=( 5−1.8−0.35 ) V∗12 mA=3 4 . 2 mW

Se realiza el cálculo de la resistencia de Pull-up, que es la encargada de establecer el nivel lógico de las
entradas en 0 o en 1 (Alto o bajo):

Vcc−ViHmin ( 5−2 ) V
Pull−Up= = =150 KΩ ≈ Para elmontaje se uso una resistenciade 1 KΩ
IiH 20 µA

RESISTO Ra Rb Rc Rd Re Rf Rg
R
VALOR 2 37 Ω 2 37 Ω 2 37 Ω 2 37 Ω 2 37 Ω 2 37 Ω 2 37 Ω
Tabla 2 Valor de resistencia de protección

Al ser un display integrado se usara el mismo valor resistivo para cada segmento*
d) Escribir la tabla de verdad de tensiones sólo para las salidas a, e y g designándola
Tabla 2.

ENTRADAS (V) SALIDAS (V)

N° A B C D G E A
0 0.8 0.8 0.8 0.8 2.7 2.7 2.7

TURNO 1 1 0.8 0.8 0.8 2 2.7 2.7 2.7

2 0.8 0.8 2 0.8 2.7 2.7 2.7

3 0.8 0.8 2 2 0.5 0.5 0.5

TURNO 2
4 0.8 2 0.8 0.8 0.5 0.5 0.5

5 0.8 2 0.8 2 2.7 0.5 0.5

DESCANSO 6 0.8 2 2 0.8 2.7 0.5 0.5

7 0.8 2 2 2 2.7 0.5 0.5

8 2 0.8 0.8 0.8 0.5 2.7 0.5

TURNO 3 9 2 0.8 0.8 2 0.5 2.7 0.5

10 2 0.8 2 0.8 0.5 2.7 0.5

Tabla 3 Tabla de tensiones para segmentos A E G

e) Escribir el valor del voltaje entre los terminales de algún LED que esté iluminado:

Led del Segmento C

VD ON = (Vcc−VD −VOLtipico )=( 5−1.8−0.35 )=2.85 V

f) Escribir el valor del voltaje en el cátodo de algún LED que no esté

Led del Segmento C
Asumiendo que el voltaje tipico de salida es 3.4 V

VD O ff =( Vxtipico+V OLtipico )=( 3.4 +0.35 ) V =3.43 V

La razón para que el voltaje en el catodo no sea el mismo que vcc es por que se encuentra polarizado en
inversa, cuando el led esta encedido tendra un voltaje de salida de 2.85V que sera menor a los 3.43V que
llega al catodo cuando este este apagado
g) Escribir el valor de la corriente de alguna salida que se encuentre en bajo.

Corriente en Bajo para el Segmento C

VDoff 3.43V
I sc = = =1 4 . 4 mA
R 237 Ω

h) Los valores de los 3 literales anteriores resumirlos en una tabla denominada tabla de
voltajes y corriente.

SEGMENTO C V ON V OFF I OFF

DATOS 2.85 V 3 .43 V 1 4 . 4 mA

Tabla 4 Tabla de Voltajes y Corrientes

ESPECIFICACIONES TECNICAS

Display 7 segmentos a LED

1 dígito con punto decimal
Ánodo común
Tamaño del dígito: 0.56" (14.2 mm)
Tamaño del módulo: Ancho 12.6 mm, Largo 19 mm, Alto 8 mm
Color del segmento encendido: rojo
Color del segmento apagado: blanco
Color de la superficie frontal: negro
Voltaje en directo (Vf) típico: 1.8 V
Voltaje inverso max: 5 V
Corriente por segmento max: 20 mA continuamente
Corriente de operación por segmento recomendada: 12 mA
Referencia de producto: DISPLAY 7 SEG AC
Tabla 5 Especificaciones Tecnicas de Display 7 segmentos Anodo Comun
