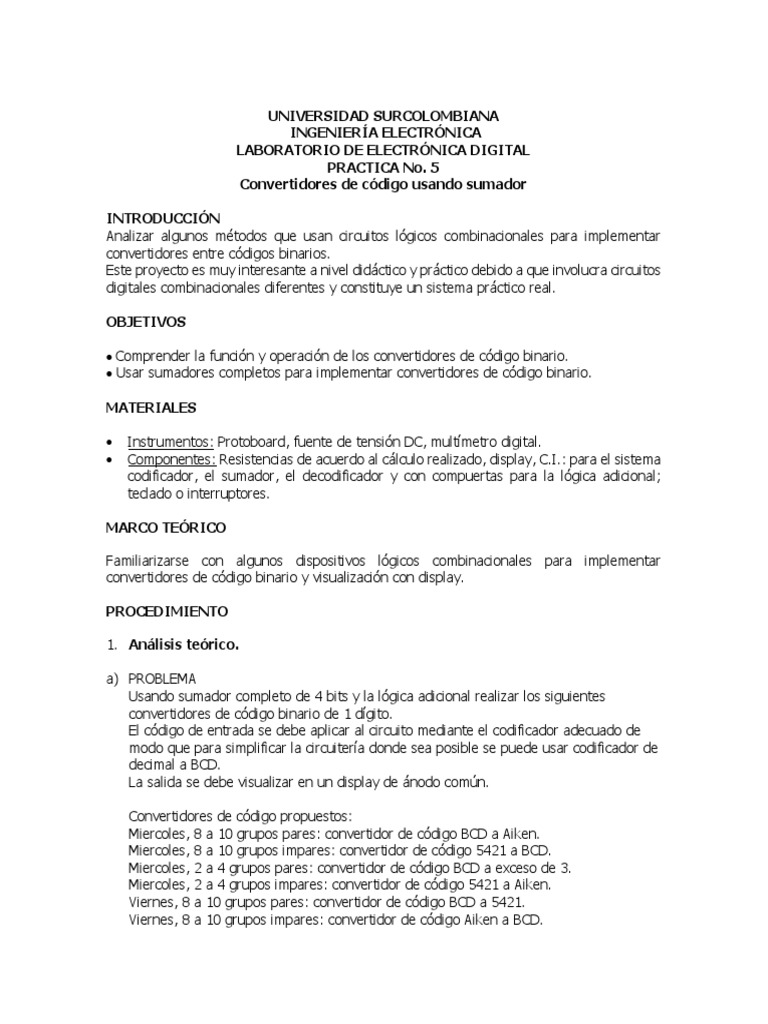

UNIVERSIDAD SURCOLOMBIANA

INGENIERÍA ELECTRÓNICA
LABORATORIO DE ELECTRÓNICA DIGITAL
PRACTICA No. 5
Convertidores de código usando sumador

INTRODUCCIÓN
Analizar algunos métodos que usan circuitos lógicos combinacionales para implementar
convertidores entre códigos binarios.
Este proyecto es muy interesante a nivel didáctico y práctico debido a que involucra circuitos
digitales combinacionales diferentes y constituye un sistema práctico real.

OBJETIVOS

• Comprender la función y operación de los convertidores de código binario.

• Usar sumadores completos para implementar convertidores de código binario.

MATERIALES

• Instrumentos: Protoboard, fuente de tensión DC, multímetro digital.

• Componentes: Resistencias de acuerdo al cálculo realizado, display, C.I.: para el sistema
codificador, el sumador, el decodificador y con compuertas para la lógica adicional;
teclado o interruptores.

MARCO TEÓRICO

Familiarizarse con algunos dispositivos lógicos combinacionales para implementar

convertidores de código binario y visualización con display.

PROCEDIMIENTO

1. Análisis teórico.

a) PROBLEMA
Usando sumador completo de 4 bits y la lógica adicional realizar los siguientes
convertidores de código binario de 1 dígito.
El código de entrada se debe aplicar al circuito mediante el codificador adecuado de
modo que para simplificar la circuitería donde sea posible se puede usar codificador de
decimal a BCD.
La salida se debe visualizar en un display de ánodo común.

Convertidores de código propuestos:

Miercoles, 8 a 10 grupos pares: convertidor de código BCD a Aiken.
Miercoles, 8 a 10 grupos impares: convertidor de código 5421 a BCD.
Miercoles, 2 a 4 grupos pares: convertidor de código BCD a exceso de 3.
Miercoles, 2 a 4 grupos impares: convertidor de código 5421 a Aiken.
Viernes, 8 a 10 grupos pares: convertidor de código BCD a 5421.
Viernes, 8 a 10 grupos impares: convertidor de código Aiken a BCD.
 Viernes 10 a 12 grupos pares: convertidor de código exceso de 3 a BCD.
Viernes 10 a 12 grupos impares: convertidor de código Aiken a exceso de 3.
Viernes, 4 a 5:45 grupos pares: convertidor de código BCD a Aiken.
Viernes, 4 a 5:45 grupos impares: convertidor de código 5421 a BCD.

b) Escribir la tabla de verdad y de tensiones del convertidor de código propuesto

designándolas Tablas 1 y 2.
c) Calcular el valor y la potencia de las resistencias protectoras de los LEDS y de las
resistencias conectadas a las entradas del sistema codificador (si las usan) y
aproximarlo al valor comercial más cercano.
Resumir esos resultados en una tabla designándola Tabla 3.
d) Diseñar la lógica adicional para el sumador.
e) Dibujar el diagrama en bloques del convertidor de código escribiendo el nombre de
cada etapa.
f) Explicar brevemente el funcionamiento de cada etapa.
g) Dibujar el circuito lógico completo.

2. Actividad práctica.

Implementar en el protoboard el circuito digital obtenido y ajustar adecuadamente la

fuente de voltaje para que suministre 5V.
Mediante teclado o interruptores y resistencias como los propuestos en las prácticas
anteriores activar las entradas del sistema codificador para comprobar el funcionamiento
del convertidor de código.

a) Medir sólo 2 de las resistencias de entrada (si las usan) y 2 de las resistencias
protectoras de los LEDS del display y escribir los valores en una tabla designándola
Tabla 4.
b) Medir los voltajes en las entradas y las salidas del sumador sólo para 4 combinaciones
de las cuales 2 deben estar en el rango de 0 a 4 y las otras 2 en el rango de 5 a 9,
escribir estos valores en una tabla designándola Tabla 5.

ACTIVIDAD INICIAL DE LA PRÁCTICA

Al iniciar la práctica deben entregar un documento que contenga lo que está propuesto en
el análisis teórico desde el literal b) hasta el literal g).

ACTIVIDAD FINAL DE LA PRÁCTICA

Al finalizar la práctica deben entregar un documento que contenga los resultados de las
mediciones propuestas en la actividad práctica.
