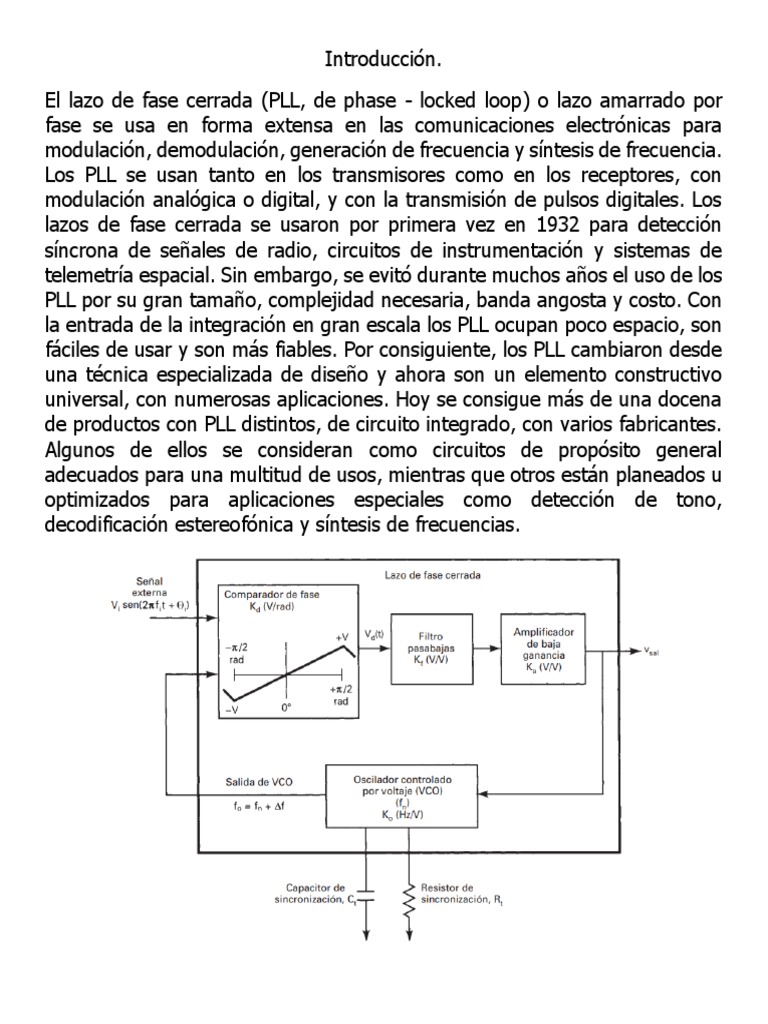

Introducción.

El lazo de fase cerrada (PLL, de phase - locked loop) o lazo amarrado por
fase se usa en forma extensa en las comunicaciones electrónicas para
modulación, demodulación, generación de frecuencia y síntesis de frecuencia.
Los PLL se usan tanto en los transmisores como en los receptores, con
modulación analógica o digital, y con la transmisión de pulsos digitales. Los
lazos de fase cerrada se usaron por primera vez en 1932 para detección
síncrona de señales de radio, circuitos de instrumentación y sistemas de
telemetría espacial. Sin embargo, se evitó durante muchos años el uso de los
PLL por su gran tamaño, complejidad necesaria, banda angosta y costo. Con
la entrada de la integración en gran escala los PLL ocupan poco espacio, son
fáciles de usar y son más fiables. Por consiguiente, los PLL cambiaron desde
una técnica especializada de diseño y ahora son un elemento constructivo
universal, con numerosas aplicaciones. Hoy se consigue más de una docena
de productos con PLL distintos, de circuito integrado, con varios fabricantes.
Algunos de ellos se consideran como circuitos de propósito general
adecuados para una multitud de usos, mientras que otros están planeados u
optimizados para aplicaciones especiales como detección de tono,
decodificación estereofónica y síntesis de frecuencias.
 Diagrama de Bloques para el Lazo de Fase Cerrada.
Lazos de Fase Cerrada.
En esencia, un PLL es un sistema de control retroalimentado de lazo cerrado
en el que la frecuencia de la señal de voltaje retroalimentada es el parámetro
de interés, y no sólo el voltaje. El (PLL) proporciona una sintonía selectiva y
filtrado de frecuencia, sin necesidad de bobinas o de inductores. El circuito
básico de fase cerrada consiste en cuatro bloques primarios: un comparador
(mezclador) de fase, un filtro pasa bajas, un amplificador de baja ganancia
(amplificador operacional) y un oscilador controlado por voltaje (VCO).
Cuando no hay señal externa de entrada, el voltaje de salida (vsal) es igual
a cero. El (VCO) funciona a una frecuencia establecida, llamada su frecuencia
natural o de funcionamiento libre (fn), que se ajusta con un resistor (Rt) y un
capacitor (Ct) externos. Si se aplica al sistema una señal de entrada, el
comparador de fase compara la fase y la frecuencia de la señal de entrada
con la frecuencia natural del (VCO) y genera un voltaje de error, Vd (t), que
se relaciona con la diferencia de fase y frecuencia entre las dos señales. Este
voltaje de error se filtra, amplifica y aplica a la terminal de entrada del (VCO).
Si la frecuencia fi de entrada es suficientemente cercana a la frecuencia
natural del (VCO), fn, la naturaleza de retroalimentación del (PLL) hace que
se sincronice o amarre el (VCO) con la señal de entrada. Una vez amarrada,
la frecuencia del (VCO) es idéntica a la de la señal de entrada, a excepción
de una diferencia finita de fase, que es igual a la fase de la señal de entrada
menos la fase de la señal de salida del (VCO).
Intervalos de Enganche y de Captura.
Los dos parámetros de los (PLL) que indican su intervalo de frecuencia útil
son el intervalo de enganche y el intervalo de captura.
Intervalo de Enganche.
Se define al intervalo de enganche como el margen de frecuencias cercanas
a la frecuencia natural del (VCO), (fn), dentro del cual el (PLL) puede
mantener la sincronización con una señal de entrada. Esto presupone que al
principio el (PLL) estaba sincronizado con la entrada. El intervalo de enganche
también se llama intervalo de rastreo. Es el margen de frecuencias dentro del
cual el (PLL) rastrea o sigue con exactitud a la frecuencia de entrada. El
intervalo de enganche aumenta cuando aumenta la ganancia general del lazo
del (PLL) (la ganancia se describe en una sección posterior de este capítulo).
El intervalo de retención es igual a la mitad del intervalo de enganche, es
decir, intervalo de enganche = 2 X intervalo de retención. La relación entre
los intervalos de enganche y de retención se ven en el diagrama. La
frecuencia mínima a la que rastrea el (PLL) se llama límite inferior de
enganche (fll), y la frecuencia máxima de rastreo se llama límite superior de
enganche (flu). El intervalo de enganche depende de las funciones de
transferencia (ganancias) del comparador de fase, del amplificador de baja
ganancia y del (VCO).
Intervalo de Captura.
El intervalo de captura se define como la banda de frecuencias cercanas a
(fn) donde el (PLL) puede establecer o adquirir enganche con una señal de
entrada. El intervalo de captura está, en general, entre 1.1 y 1.7 por la
frecuencia natural del (VCO). El intervalo de captura también se llama
intervalo de adquisición, y se relaciona con el ancho de banda del filtro de
paso bajo, o pasa bajas. El intervalo de captura de un (PLL) disminuye cuando
se reduce el ancho de banda del filtro. El semiintervalo de captura es el
intervalo máximo de captura (es decir, intervalo de captura = 2 X
semiintervalo de captura). En el diagrama de frecuencias se muestran los
intervalos y semiintervalos de captura. La frecuencia mínima en la que el
(PLL) se puede sincronizar se llama límite inferior de captura (fcl) y la
frecuencia máxima a la que se puede enganchar el (PLL) se llama límite
superior de captura (fcu).
El intervalo de captura nunca es mayor que, y casi siempre es menor que el
intervalo de enganche. La relación entre los intervalos de captura, enganche,
retención y semiintervalo de captura se ilustra en el diagrama de frecuencias.
Nótese que el intervalo de enganche ≥ intervalo de captura, y que el intervalo
de retención ≥ semiintervalo de captura.
Oscilador Controlado por Voltaje.
Un oscilador controlado por voltaje (VCO, de voltage-controlled oscillator) es
un oscilador (en forma más específica, un multivibrador de funcionamiento
autónomo) con una frecuencia estable de oscilación, que depende de un
voltaje de polarización externo. La salida de un (VCO) es una frecuencia, y
su entrada es una señal de polarización o de control, que puede ser un voltaje
de cd o de ca. Cuando se aplica un voltaje de cd o de ca de variación lenta
en la entrada del (VCO), la frecuencia de salida cambia, o se desvía, en forma
proporcional. Se muestra una curva de transferencia (frecuencia de salida en
función de las características del voltaje de polarización en la entrada) de un
(VCO) característico. La frecuencia de salida (fo) con voltaje de polarización
de (0 V) en la entrada es la frecuencia natural del (VCO), fn, que está
determinada por una red externa (RC), y el cambio en la frecuencia de salida
causado por un cambio de voltaje de entrada se llama desviación de
frecuencia, ∆f. En consecuencia, fo = fn X ∆f, siendo fo = la frecuencia de
salida del (VCO). Para que haya una ∆f simétrica, la frecuencia natural del
(VCO) debe estar centrada en la parte lineal de la curva de entrada-salida.
La función de transferencia de un (VCO) es:

en la que:
 Ko = función de transferencia de entrada-salida (hertz por volt).
 ∆V = cambio de voltaje de control en la entrada (volts).
 ∆f = cambio en la frecuencia de salida (hertz).
Comparador de Fases.
Un comparador de fases, que a veces se le dice detector de fase, es un
dispositivo no lineal con dos señales de entrada: una frecuencia generada
externamente (fi) y la frecuencia de salida del (VCO) (fo). La salida de un
comparador de fase es el producto de las dos señales con frecuencias fi y fo
y, por consiguiente, contiene sus frecuencias de suma y de diferencia (fi ±
fo). El tema de mezclado se analizará con más detalle más adelante en este
capítulo. Se muestra el diagrama de un comparador de fases sencillo. El
voltaje vo se aplica al mismo tiempo a las dos mitades del transformador (T1)
de entrada. Los componentes (D1), (R1) y (C1) forman un rectificador de
media onda, al igual que (D2), (R2) y (C2). Nótese que (C1 = C2), y que (R1
= R2). Durante la parte positiva de vo, (D1) y (D2) se polarizan directamente
y están activos o encendidos, cargando a (C1) y a (C2) con valores iguales,
pero con polaridades opuestas. Por lo anterior, el voltaje promedio de salida
es (Vsal = VC1 + -VC2) = (0 V). Durante el medio ciclo negativo de vo, (D1)
y (D2) tienen polarización inversa y están apagados. Por consiguiente, (C1)
y (C2) se descargan por igual a través de (R1) y (R2), respectivamente,
manteniendo el voltaje de salida igual a (0 V). Los dos rectificadores de media
onda producen voltajes de salida de igual magnitud y polaridad inversa. Así,
el voltaje de salida debido a vo es constante e igual a (0 V). Las formas de
onda correspondientes en la entrada y la salida, para una señal de onda
cuadrada del (VCO).
Funcionamiento del Circuito.
Cuando se aplica una señal externa de entrada [Vent = Vi sen (2πfi t)] al
comparador de fases, su voltaje se suma a (Vo), haciendo que (C1) y (C2) se
carguen y descarguen para producir un cambio proporcional en el voltaje de
salida. Se muestra la forma de onda de salida sin filtrar, sombreada, cuando
(fo = fi) y (Vo) se adelanta (90°) a (Vi). Para que funcione bien el comparador
de fase, vo debe ser mucho mayor que vi. Así, (D1) y (D2) se encienden sólo
durante la parte positiva de (Vo) y están apagados durante la parte negativa.
Durante la primera mitad del tiempo encendido, o tiempo de trabajo, el
voltaje aplicado a (D1) es igual a (Vo - Vi), y el aplicado a (D2) es igual a (Vo
+ Vi). Por consiguiente, (C1) descarga mientras (C2) carga. Durante la
segunda mitad del tiempo encendido, el voltaje aplicado a (D1) es igual a (Vo
+ Vi), y el aplicado a (D2) es igual a (Vo - vi), y (C1) carga mientras que (C2)
descarga. Durante el tiempo apagado, (C1) y (C2) no cargan ni descargan.
Para cada ciclo completo de (Vo), (C1) y (c2) cargan y descargan por igual y
el voltaje promedio de salida permanece en (0 V). Por lo anterior, el valor
promedio de (Vsal) es (0 V) cuando las señales de entrada y de salida del
(VCO) tienen igual frecuencia y están desfasadas (90°). Se muestra la forma
de onda de voltaje de salida, sin filtrar y sombreada, cuando (Vo) precede
(45°) a (Vi). Este voltaje (Vi) es positivo durante el (75%) del tiempo
encendido, y negativo durante el (25%) restante. En consecuencia, la salida
promedio de voltaje durante un ciclo de (Vo) es positiva, y aproximadamente
igual a (0.3 V), donde (V) es el voltaje máximo en la entrada. Se muestra la
forma de onda sin filtrar cuando (Vo) y (Vi) están enfasados. Durante todo el
tiempo encendido, (Vi) es positivo. En consecuencia, el voltaje de salida es
positivo y aproximadamente igual a (0.636 V). Se muestran la forma de onda
de salida, sin filtrar, cuando (Vo) precede (135°) y (180°) a (Vi),
respectivamente. Se puede ver que el voltaje de salida pasa a negativo
cuando vo se adelante más de (90°), y llega a su valor máximo cuando el
adelanto es de (180°). En esencia, un comparador de fases rectifica a (Vi) y
lo integra para producir un voltaje de salida que es proporcional a la diferencia
de fases entre (Vo) y (Vi). Se muestra las características de voltaje de salida
en función de diferencia de fases, el comparador de fases representa la curva
del comparador de fases de onda cuadrada. Esta curva tiene forma triangular,
con pendiente negativa de (0°) a (180°). El voltaje (Vsal) es máximo positivo
cuando (Vo) y (Vi) están en fase, es (0 V) cuando (Vo) antecede (90°) a (Vi)
y es máximo negativo cuando (Vo) antecede (180°) a (Vi). Si (Vo) se adelanta
más de (180°), el voltaje de salida se hace menos negativo, y si (Vo) se
atrasa a (Vi), el voltaje de salida se hace menos positivo. Por consiguiente,
la diferencia máxima de fases que puede detectar el comparador es (90° ±
90°), o sea, de (0°) a (180°). Este comparador de fases produce un voltaje
de salida que es proporcional a la diferencia de fases entre (Vo) y (Vi). Esta
diferencia de fases se llama error de fase. La representación matemática del
error de fase es:

en donde:
 Øe = error de fase (radianes).
 Øo = fase del voltaje de señal de salida del (VCO) (radianes).
 Øi = fase del voltaje de señal externa de entrada (radianes).
Funcionamiento del Lazo.
Captura del Lazo.
Una señal externa de entrada [(Vi sen (2πfit + Øi)] entra al comparador de
fases y se mezcla con la señal de salida del (VCO), que es una onda cuadrada
con frecuencia fundamental (Fo). Al principio, las dos frecuencias no son
iguales (Fo ≠ Fi), y el lazo está de sincronizado. Como el comparador de fases
es un dispositivo no lineal, las señales del (VCO) y de entrada se mezclan, y
generan frecuencias de producto cruzado (es decir, suma de frecuencias y
diferencia de frecuencias). Así, las frecuencias primarias de salida del
comparador de fases son la frecuencia de la entrada externa, (Fi), la
frecuencia de salida del (VCO), (Fo), y su suma (Fi + Fo) y su diferencia (Fi -
Fo).
El filtro pasa bajas (LPF) bloquea las dos frecuencias originales de entrada, y
la frecuencia de suma; así, la entrada al amplificador es sólo la diferencia de
frecuencias, (Fi - Fo). La diferencia de frecuencias se amplifica, para aplicarla
a la entrada del oscilador controlado por voltaj el cual desvía una cantidad
proporcional a su polaridad y amplitud. Al cambiar la frecuencia de salida del
(VCO), la amplitud y la frecuencia de la diferencia de frecuencias cambian en
forma proporcional. Se muestra la diferencia de frecuencias que se produce
cuando el (VCO) es barrido por la diferencia de frecuencias, (Fd). Después
de algunos ciclos en torno al lazo, la frecuencia de salida del (VCO) iguala a
la frecuencia externa de entrada, y se dice que el lazo está enganchado. Una
vez enganchado, la diferencia de frecuencias en la salida del filtro pasabajas
es (0 Hz) es un voltaje de cd, que es necesario para polarizar al (VCO) y
mantenerlo enganchado a la frecuencia de entrada externa. En esencia, el
comparador de fases es un comparador de frecuencias hasta que se alcanza
la frecuencia de captura (cero diferencias), y en adelante se vuelve un
comparador de fases. Una vez enganchado el lazo, la diferencia de fases
entre la entrada externa y la salida del (VCO) se convierte en un voltaje de
polarización (Vd) en el comparador de fases, se amplifica y después se
retroalimenta al (VCO) para sujetar la sincronía. Por lo anterior, es necesario
mantener un error de fase entre la señal de entrada externa y la señal de
salida del (VCO). El cambio de frecuencia en el (VCO) es necesario para lograr
el enganche, y el tiempo necesario para llegar al mismo (tiempo de
adquisición) de un (PLL) sin filtro de lazo (los filtros de lazo se explicarán
después en este capítulo) es más o menos igual a (5/Kv segundos), donde
(Kv) es la ganancia del (PLL) en lazo abierto. Una vez enganchado el lazo,
todo cambio en la frecuencia de entrada se considera como error de fase, y
el comparador produce un cambio en (Vd), su voltaje de salida. El cambio de
voltaje se amplifica y se retroalimenta al (VCO) para reestablecer el
enganche. Así, el lazo se autoajusta en forma dinámica y sigue los cambios
en la frecuencia de entrada.
 Funcionamiento del (PLL): (a) Diagrama de Bloques; (b) Diferencia de
Frecuencias.
Sintetizadores de Frecuencias.
Sintetizar quiere decir formar una entidad combinando partes o elementos.
Un sintetizador de frecuencias se usa para generar muchas frecuencias de
salida agregando, restando, multiplicando y dividiendo una cantidad menor
de frecuencias fijas. Dicho en modo sencillo, un sintetiza dor de frecuencias
es un generador de frecuencia variable controlado por cristal. El objetivo de
un sintetizador de frecuencias es doble. Debe producir tantas frecuencias
como sea posible con una cantidad mínima de fuentes, y cada frecuencia
producida debe ser tan exacta y estable como las demás. El sintetizador ideal
de frecuencias puede generar cientos y hasta miles de frecuencias distintas
a partir de un oscilador de un cristal. Un sintetizador de frecuencias puede
ser capaz de generar en forma simultánea más de una frecuencia de salida,
y cada frecuencia estan do sincronizada con un solo oscilador de frecuencia
de referencia o maestra. Los sintetizadores de frecuencias se usan mucho en
equipo de pruebas y mediciones (generadores de señal de audio y de RF),
equipo generador de tono (Touch-Tone), unidades de control remoto
(sintonizadores electrónicos), sistemas de comunicaciones de varios canales
(telefonía) y sintetizadores de música.
Hay en esencia dos métodos para sintetizar frecuencias: el directo y el
indirecto. En la síntesis directa de frecuencias se generan varias frecuencias
de salida mezclando las salidas de dos o más fuentes de frecuencia
controladas por cristal, o dividiendo o multiplicando la frecuencia de salida de
un solo oscilador de cristal. En la síntesis indirecta de frecuencias se usa un
divisor/multiplicador controlado por retroalimentación (como, por ejemplo,
un PLL), para generar varias frecuencias de salida. La síntesis indirecta de
frecuencias es más lenta y más susceptible al ruido; sin embargo, es menos
costosa y requiere menos filtros a su vez menos complicados, que la síntesis
directa de frecuencias.
Sintetizadores Directos de Frecuencias.
Sintetizador de Frecuencias de Cristal Múltiple.
Se muestra un diagrama de bloques de un sintetizador de frecuencias de
cristal múltiple que usa mezclado no lineal (heterodinaje) y filtrado, para
producir 128 frecuencias distintas con 20 cristales y dos módulos de oscilador.
Para los valores indicados de los cristales se sintetiza un intervalo de
frecuencias de 510 kHz a 1790 kHz, en incrementos de 10 kHz. Un
sintetizador como éste se puede usar para generar las frecuencias de
portadora para las 106 estaciones de emisión de AM (de 540 kHz a 1600
kHz). Para las posiciones del conmutador que se indican, están seleccionados
los osciladores de 160 kHz y 700 kHz, y las salidas del mezclador balanceado
son sus frecuencias de suma y de diferencia (700 kHz ± 160 kHz = 540 kHz
y 860 kHz). El filtro de salida se sintoniza a 540 kHz, que es la frecuencia de
la portadora para el canal 1. Para generar la frecuencia de portadora para el
canal 106 se selecciona el cristal de 100 kHz con el cristal de 1700 kHz
(diferencia) o el de 1500 kHz (suma). La separación mínima entre frecuencias
de salida en un sintetizador se llama resolución. La resolución del sintetizador
de la figura 2-38 es 10 kHz.
Sintetizador de Frecuencia de un Solo Cristal.
Se muestra un diagrama de bloques de un sintetizador de frecuencia de un
cristal que de nuevo usa la suma, resta, multiplicación y división de
frecuencias para generar frecuencias de 1 Hz a 999,999 Hz, en incrementos
de 1 Hz. Un cristal de 100 kHz es la fuente del oscilador maestro, del que se
derivan todas las frecuencias.
La frecuencia del oscilador maestro es una frecuencia base que se divide
repetidamente entre 10, para generar cinco frecuencias subbase (10 kHz, 1
kHz, 100 Hz, 10 Hz y 1 Hz). Cada frecuencia subbase se alimenta a un
generador separado de armónicas (multiplicador de frecuencias), que
consiste en un amplificador no lineal con un filtro sintonizable. El filtro se
puede sintonizar con cada una de las primeras nueve armónicas de su
frecuencia base. En consecuencia, las frecuencias de salida posibles del
generador de armónicas 1 son 0 a 900 kHz en incrementos de 100 kHz; para
el generador de armónicas 2, de 10 a 90 kHz en incrementos de 10 kHz,
etcétera. La resolución del sintetizador se determina por las veces que se
divide la frecuencia del oscilador maestro de cristal. Para el sintetizador de la
fig. 2-39, la resolución es de 1 Hz. Los mezcladores que se usan son
moduladores balanceados, con filtros de salida que se sintonizan a la suma
de las dos frecuencias de entrada. Por ejemplo, las armónicas seleccionadas
en la tabla 2-1 producen una frecuencia de salida de 246,313 Hz. Esta tabla
muestra una lista de las posiciones del selector para cada generador de
armónicas, y las frecuencias de entrada y salida de cada mezclador. Se puede
ver que los cinco mezcladores tan sólo suman las frecuencias de salida de los
seis generadores de armónicas, con tres niveles de mezclado.
Sintetizadores Indirectos de Frecuencias.
Sintetizadores de Frecuencias con Lazo de Fase Cerrada.
En años recientes, los sintetizadores de frecuencias con (PLL) se han vuelto
rápidamente el método más popularizado para síntesis de frecuencias. Se
muestra un diagrama de bloques para un sintetizador (PLL) de frecuencias
de lazo sencillo. La referencia estable de frecuencia es un oscilador controlado
por cristal. El intervalo de frecuencias generadas, y la resolución, dependen
de la red divisora y de la ganancia de lazo abierto. El divisor de frecuencias
es un circuito de dividir entre n, donde n es cualquier número entero. La
forma más simple de circuito divisor es un contador digital de subida y bajada
con frecuencia de salida fc = fo /n, donde fo es la frecuencia de salida del
(VCO). Con este arreglo, una vez alcanzado el enganche, fc = fref, y la
frecuencia de salida del (VCO) y el sintetizador es (Fo = nfref). Así, el
sintetizador es esencialmente un multiplicador de frecuencia por n. El divisor
de frecuencia reduce la ganancia de lazo abierto en un factor n. En
consecuencia, los demás circuitos en torno al lazo deben tener ganancias
relativamente altas.
Sintonizador de Frecuencias Preescalado.
Se muestra el diagrama de bloques de un sintetizador de frecuencias que usa
un lazo de fase cerrada y un pre escalador, para obtener división fraccionaria.
También es necesario el pre escalado para generar frecuencias mayores que
100 MHz, porque no se dispone de contadores programables que funcionen
con eficiencia a esas altas frecuencias. El sintetizador usa un pre escalador
módulo dos. Tiene dos modos de operación. Un modo proporciona una
frecuencia de salida por cada pulso P de entrada, y el otro modo proporciona
una salida por cada pulso P + 1 de entrada. Cuando el registro m contiene
un número distinto de cero, el pre escalador cuenta en el modo P + 1. En
consecuencia, una vez que los registros m y n se cargan inicialmente, el pre
escalador contará (P + 1) m veces hacia abajo, hasta que el contador m
llegue a cero, el pre escalador opera en el modo P y el contador n cuenta (n
- m) veces hacia abajo. En este momento los contadores m y n se restablecen
en sus valores originales, que se guardaron en los registros m y n,
respectivamente, y se repite el proceso. La ecuación de la frecuencia de salida
del sintetizador, (Fo), es:

Preescaladores de Circuito Integrado.

Hoy se consiguen pre escaladores avanzados ECL (lógica acoplada por
emisor) de módulos duales (dividir entre 128/129 o 64/65) y triples (dividir
entre 64/65/72), de circuito integrado, que funcionan a frecuencias de 1 Hz
hasta 1.3 GHz. Estos pre escaladores de circuito integrado son de tamaño
pequeño, funcionan a bajo voltaje, consumen poca corriente y son simples.
Son ideales para teléfonos celulares y sin cable, para redes de área local de
RF, equipo de pruebas y medición, sistemas militares de radio, radios móviles
de VHF/UHF y radios de mano VHF/UHF.
Se muestra el diagrama de bloques del pre escalador NE/SA701, fabricado
por Signetics Company. El NE701 es un módulo dual avanzado (dividir entre
128/129 o 64/65), de ECL y de baja potencia. Funciona con un voltaje mínimo
de suministro de 2.5 V y tiene un consumo de corriente de 2.8 mA, por lo
que permite su uso en equipo de baterías y de baja potencia. La frecuencia
máxima de señal de entrada es 1.2 GHz, en aplicaciones celulares y otras
móviles terrestres. El circuito se construye en tecnología ECL en el proceso
HS4+, y se consigue en paquete SO de 8 terminales.

Diagrama de Bloques del Sintetizador de Frecuencias con (PLL) para

Sintonía de Radio (TSA6057).
Circuito Integrado Sintetizador de Frecuencia (PLL) de Sintonía de Radio.
Se muestra el diagrama de bloques del sintonizador de frecuencias PLL para
sintonía de radio TSA6057/T de Signetics. Es un sintetizador de frecuencias
bipolar en CI, fabricado con la tecnología SUBILO-N (componentes separados
lateralmente por óxido). Desempeña todas las funciones de sintonía de un
sistema sintonizador de radio con PLL. El circuito integrado está diseñado
para aplicaciones en todo tipo de radiorreceptores y tiene las siguientes
propiedades:
1. Amplificadores separados de entrada para señales de AM, FM y VCO.
2. Pre escaladores integrados en el CI de alta sensibilidad de entrada para
AM (3:4) y FM (15:16).
3. Sintonía de alta velocidad, por tener un poderoso detector de fase con
memoria digital.
4. Amplificador de voltaje de sintonía de alta eficiencia de una entrada (dos
salidas) integrado en el CI. Una salida se conecta con el filtro externo de
lazo de AM, y la otra salida con el de FM.
5. Amplificador de corriente de dos valores integrado en el CI, que consiste
en una fuente de corriente de 5 μA y de 450 μA. Esto permite ajustar la
ganancia de lazo y proporciona una sintonía con alta corriente y alta
velocidad, y una sintonía estable de baja corriente.
6. Un oscilador de referencia (4 MHz) para AM y FM, seguido de un contador
de referencia. La frecuencia de referencia puede ser 1 kHz, 10 kHz o 25
kHz, y se aplica al detector de fase con memoria digital. El contador de
referencia también tiene una salida de frecuencia de referencia de 40 kHz
en la terminal 9, para cooperación con el sistema FM/IF.
7. La frecuencia del oscilador va de 512 kHz a 30 MHz, y de 30 a 150 MHz.

Conclusión.
La definición de oscilar es fluctuar entre dos estados o condiciones. Por
consiguiente, oscilar es vibrar o cambiar, y oscilación es el acto de fluctuar
de uno a otro estado. Un oscilador es un dispositivo que produce oscilaciones,
es decir, genera una forma de onda repetitiva. Hay muchas aplicaciones de
los osciladores en las comunicaciones electrónicas, como las fuentes de
portadora de alta frecuencia, fuentes piloto, relojes y circuitos de
sincronización.
En las aplicaciones electrónicas, un oscilador es un dispositivo o circuito que
produce oscilaciones eléctricas. Una oscilación eléctrica es un cambio
repetitivo de voltaje o de corriente en una forma de onda. Si un oscilador es
auto sostenido, los cambios en la forma de onda son continuos y repetitivos;
suceden con rapidez periódica.
Un oscilador auto sostenido también se llama oscilador autónomo o de
funcionamiento libre. Los osciladores no auto sostenidos requieren una señal
externa de entrada, o disparador, para producir un cambio en la forma de
onda de salida. Los osciladores que no son auto sostenidos se llaman también
osciladores con disparo de inicio u osciladores monoestables.
En todos los esquemas de modulación propuestos es posible obtener una
zona apropiada de trabajo para la trasmisión de señales de banda base y
radiofrecuencia, y aunque estas regiones pueden parecer ineficientes dadas
la pocas posibilidades de selección de índices adecuados de modulación
dentro de la región lineal del modulador, se debe rescatar el hecho que en
dichas franjas se pueden obtener factores de calidad buenos para cada una
de las señales y que la determinación de dichas franjas permite prever, o al
menos suponer, el esquema de mejor desempeño en relación con la calidad
de las señales.
