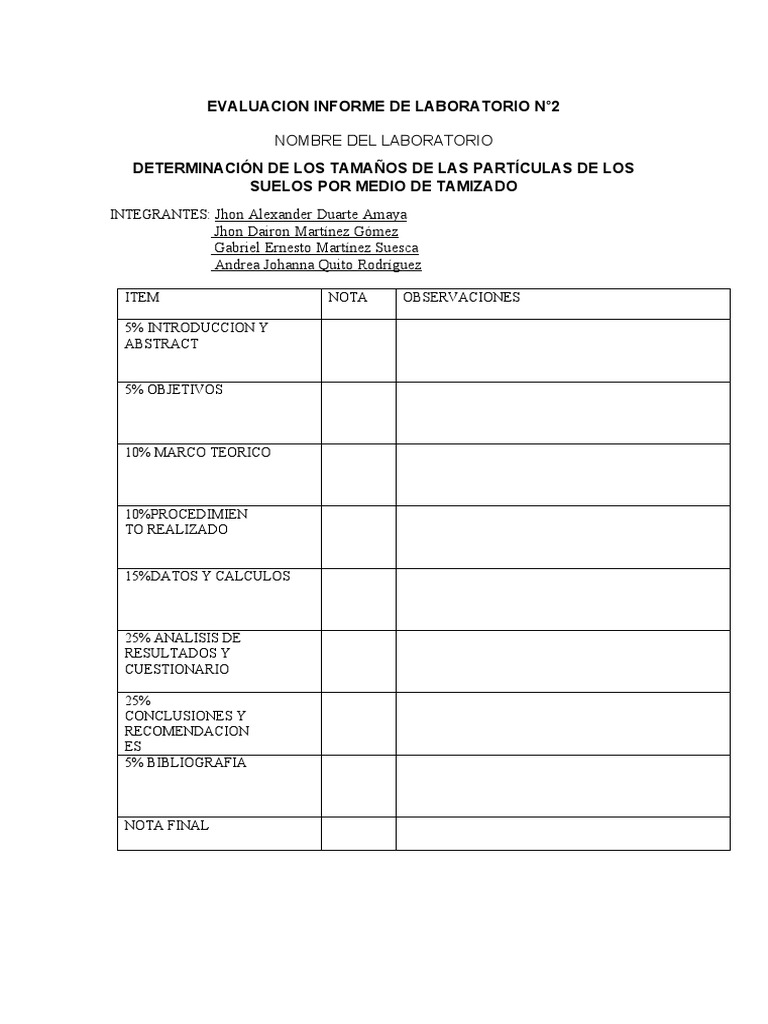

EVALUACION INFORME DE LABORATORIO N°2

NOMBRE DEL LABORATORIO

DETERMINACIÓN DE LOS TAMAÑOS DE LAS PARTÍCULAS DE LOS
SUELOS POR MEDIO DE TAMIZADO
INTEGRANTES: Jhon Alexander Duarte Amaya
Jhon Dairon Martínez Gómez
Gabriel Ernesto Martínez Suesca
Andrea Johanna Quito Rodríguez

ITEM NOTA OBSERVACIONES

5% INTRODUCCION Y
ABSTRACT

5% OBJETIVOS

10% MARCO TEORICO

10%PROCEDIMIEN
TO REALIZADO

15%DATOS Y CALCULOS

25% ANALISIS DE
RESULTADOS Y
CUESTIONARIO

25%
CONCLUSIONES Y
RECOMENDACION
ES
5% BIBLIOGRAFIA

NOTA FINAL
 LABORATORIO Nº2
DETERMINACIÓN DE LOS TAMAÑOS DE LAS PARTÍCULAS DE
LOS SUELOS POR MEDIO DE TAMIZADO

DUARTE AMAYA JHON ALEXANDER CÓDIGO: 201813580

MARTINEZ GOMEZ JHON DAIRON CÓDIGO: 201711282
MARTINEZ SUESCA GABRIEL ERNESTO CÓDIGO: 201813520
QUITO RODRÍGUEZ ANDREA JOHANNA CÓDIGO: 201813191

Fecha de realización: 08 de noviembre de 2021

Fecha de entrega: 19 de noviembre de 2021

Presentado a:
ING. LESLY NATHALIE LÓPEZ VALIENTE
GEOCIENCIAS

UNIVERSIDAD PEDAGÓGICA Y TECNOLÓGICA DE COLOMBIA

FACULTAD DE INGENIERÍA
ESCUELA DE AMBIENTAL
TUNJA
2021
 RESUMEN
Mediante el desarrollo experimental de esta serie de procedimientos de
tamizado, los cuales llevaron consigo al desarrollo exitoso y claro de la práctica
de laboratorio, se pudo hacer énfasis en el entendimiento de la distribución
granulométrica de las partículas que hacen parte de un suelo, así mismo de
sus posibles aplicaciones en el campo ingenieril, a partir de este ensayo de
laboratorio, se logró ahondar un poco más en la serie de factores y/o
propiedades físico-químicas que constituyen en la determinación y clasificación
de los diferentes tipos de suelo.
ABSTRACT
Through the experimental development of this series of sieving procedures,
which led to the successful and clear development of laboratory practice, it was
possible to emphasize the understanding of the granulometric distribution of the
particles that are part of a soil, as well as of its possible applications in the
engineering field, from this laboratory test, it was possible to delve a little more
into the series of factors and / or physical-chemical properties that constitute in
the determination and classification of the different types of soil.
Keywords: sieve, grain size, soil, mesh, concavity

INTRODUCCIÓN
La caracterización granulométrica, consiste en la determinación del diámetro de
las partículas que conforman el suelo y su posterior clasificación, esto sirve de
indicativo para la clasificación del tipo de suelo que en este caso es objeto de
estudio. Mediante este informe, se hace sustentación y discusión de los
resultados obtenidos en el desarrollo de la práctica correspondiente a la
“Determinación de los tamaños de las partículas de los suelos por medio de
tamizados”. Esta práctica es necesaria en el campo ingenieril, puesto que se
usa como base fundamental para la determinación de la competencia o no
competencia de un suelo a ser aprovechado de distintas maneras, en especial
en casos de infraestructura, como construcción de viviendas o trazado de
carreteras, donde gracias al análisis granulométrico se busca estimar la
permeabilidad o cohesión del suelo lo cual es factor fundamental para
determinar el uso apropiado de este tipo de suelos.

1. OBJETIVOS

1.1. OBJETIVO GENERAL

Determinar la granulometría del suelo objeto de estudio utilizando y

perfeccionando el manejo de equipos de laboratorio
 1.2. OBJETIVOS ESPECÍFICOS

1.2.1. Calcular el diámetro de las partículas predominantes de la

muestra de suelo.
1.2.2. Determinar la curva de graduación del suelo con la finalidad de
estimar si el suelo este o no bien gradado, además de la
importancia de usar materiales bien gradados en el desarrollo de
proyectos ingenieriles.
1.2.3. Estimar el coeficiente de concavidad y de uniformidad para así
poder realizar la caracterización granulométrica.

2. MARCO TEÓRICO

2.1 Granulometría.
La granulometría es la medición de los granos de una formación
sedimentaria y el cálculo de la abundancia de los correspondientes a
cada uno de los tamaños previstos por una escala granulométrica con
fines de análisis tanto de su origen como de sus propiedades
mecánicas. La granulometría y el tamaño máximo de agregado afectan
las proporciones relativas de los agregados, así como los requisitos de
agua y cemento, la trabajabilidad, capacidad de bombeo, economía,
porosidad, contracción y durabilidad del concreto. El método de
determinación granulométrico más sencillo es obtener las partículas por
una serie de mallas de distintos anchos de entramado, que actúan como
filtros de los granos que se llama comúnmente columna de tamices. 1

Figura 1. Granulometría.

Fuente: Granulometría. (https://www.ecured.cu/Granulometr%C3%ADa)

1 "Granulometría - EcuRed." https://www.ecured.cu/Granulometr%C3%ADa. Se consultó el 18 nov.

2021.
 A la hora de analizar un suelo en cuanto a texturas y propiedades
físicas, se hace necesario determinar el tamaño de sus partículas, ya
que tamaños elevados de partículas hace hincapié en un mayor espacio
entre ellas, lo que caracteriza a un suelo poroso. En cambio, un menor
tamaño dificulta el paso de aire y agua, concediendo a un suelo menos
poroso. Una clasificación del suelo se divide en grava, arena, limo y
arcillas, sin embargo, en la literatura se ha diferido bastante en cuanto
los valores de los límites de clasificación.

Imagen 1. Rangos de clasificación del suelo (fracción fina).

Fuente: Métodos para determinar granulometría y densidad aparente del suelo.

http://saber.ucv.ve/ojs/index.php/rev_venes/article/viewFile/982/911

Imagen 2. Rangos de clasificación del suelo (fracción gruesa).

Fuente: Métodos para determinar granulometría y densidad aparente del suelo.

http://saber.ucv.ve/ojs/index.php/rev_venes/article/viewFile/982/911
La norma de granulometría INV E-123-07 establece una descripción del
análisis y determinación de los tamaños de las partículas de un suelo y su
porcentaje correspondiente de retención en el método de los tamices,
estableciendo este proceso hasta el tamiz de 75 μm (número 200).

La norma de granulometría INV E-123-13 “se refiere a la determinación

cuantitativa de la distribución de los tamaños de las partículas de un suelo. La
distribución de las partículas mayores de 75 μm (retenidas en el tamiz No. 200)
se determina por tamizado, mientras que la distribución de los tamaños de las
partículas menores de 75 μm se determina por un proceso de sedimentación
empleando un hidrómetro”
Estas dos normas establecen características y parámetros necesarios a la hora
de determinar calibraciones, procedimientos, cálculos y el equipo necesario con
el fin de propiciar un correcto desarrollo de cada práctica.

2.2 Curva Granulométrica.

Luego de tabular los datos y realizar cálculos pertinentes se confecciona

la curva granulométrica. Es habitual representar la curva mediante
porcentajes acumulados y mediante una distribución normal. Es habitual
representar la curva mediante porcentajes acumulados y mediante una
distribución log-normal.2

Figura 2. Curva Granulométrica.

Fig. 2. Curva Granulométrica

(https://es.slideshare.net/tecnicoenconstruccion/curva-granulomtrica)

2.3 Método por Tamizado

2 "Granulometría de suelos por tamizado. Como se interpreta el ensayo."

https://geotecniafacil.com/granulometria-de-suelos-por-tamizado/. Se consultó el 18 nov. 2021.
 Una vez se seca el suelo en el horno o al aire, se pulveriza, se hace
pasar por una serie organizada de tamices, de agujeros con tamaños
decrecientes y conocidos, de arriba hacia abajo. El primer tamiz, es el de
mayor tamaño. Se tapa con el fin de evitar las pérdidas de finos; el
último tamiz está abajo y descansa sobre un recipiente de forma igual a
uno de los tamices, y recibe el material más fino no retenido por ningún
tamiz. Con sacudidas horizontales y golpes verticales, mecánicos o
manuales, se hace pasar el suelo por la serie de tamices, de arriba
abajo, para luego pesar por separado el suelo retenido en cada malla. 3-4

Figura 3. Mallas para Tamices.

Fig. 3. Mallas para tamices.

(https://repositorio.unal.edu.co/bitstream/handle/unal/57121/estructuradelsu
eloygranulometria.pdf)

3. PROCEDIMIENTO

3.1 Primeramente, con ayuda de la maquina cuarteamos la muestra,

esto con el fin de tener una muestra homogénea y representativa.

3.2 Se toma 10 kg de muestra aproximadamente y se colocan en un

recipiente de masa conocida.

3.3 Se procede a organizar los tamices en forma descendente de mayor

a menor en cuanto la apertura de los agujeros. Agregamos la
muestra y empezamos a moverlos de manera que parte de la
muestra quede en el primer tamiz para luego ser pesada.

3.4 Este proceso se repite con todos los tamices de los diferentes
tamaños.

3.5 Realizado este procedimiento se suman todas las masas

encontradas en los diferentes tamices, se compara con la masa de
muestra inicial y se halla el % de error. Para este caso no supero el

3 "Principios de Tamizado - CISA Cedacería Industrial." https://www.cisa.net/principios-tamizado/. Se

consultó el 18 nov. 2021.

4 "ESTRUCTURA DEL SUELO Y GRANULOMETRÍA - Qué es, concepto, tipos,

característica”https://repositorio.unal.edu.co/bitstream/handle/unal/57121/
estructuradelsueloygranulometria.pdf . Se consultó el 18 nov. 2021.
 1%.

4. MATERIALES

4.1. Dos balanzas – Una con sensibilidad de 0.01 g para pesar material
que pasa el tamiz de 2.0 mm (No. 10) y otra con sensibilidad de 0.1
% de la masa de la muestra, para pesar los materiales retenidos en
el tamiz de 2.0 mm (No. 10). (Agregado grueso).
4.2. Tamices de malla cuadrada – Un juego completo de tamices, que
incluye los siguientes:

4.3. Material misceláneo.

4.4. Muestra de suelo.

5. DATOS Y CÁLCULO

5.1. EJEMPLOS DE CALCULO

 Sumatoria de pesos retenidos

ΣWRet= ( 243,7+358,8+1273,2+250+6,6+2+ 0,5+ 0,7+0,7+ 1,3 ) g
ΣWRet=2164,5 g
 Porcentaje de error
Wm−Σ WRet
%ERROR= ∗100 %
Wm
2164,6−2164,5
%ERROR= ∗100 %=0,005
2164,6
 Diferencia de pesos

ΔW =Wm−ΣWRet Δ W =2164,6 g−2164,5 g

Δ W =0,1 g

 Corrección
peso retenido en eltamiz i
Corrección=± ∗( diferencia de pesos )
ΣWRet
 243,7 g
Corrección=± ∗0,1 g
2164,5 g
Corrección=0,0112 g

 Peso retenido corregido

W Ret corregido= peso retenido ± corrección
W Ret corregido=243,7 g+0,0112 g=243,711 g

 Porcentaje retenido

Wret tamiz i
%Ret= ∗100 %
Wm
243,711 g
%Ret= ∗100 %=11,259 %
2164,6 g

 Porcentaje retenido acumulado

%Ret acumulado=Σpeso retenido desde i hastan

( ( ))
% Ret acumulado tamiz
1
2
=0+11,259 %=11,259 %

 Porcentaje que pasa

% pasa=100−%Ret acumulado
% pasa=100−11,259 %=88,741

 Coeficiente de uniformidad
D 60
Cu=
D 10
8,2
Cu= =1,82
4,5
 Coeficiente de concavidad
2
D30
Cc=
D 60∗D10

62
Cc= =0,98
8,2∗4,5

5.1. RESULTADOS
 Tabla 1. Resultados obtenidos de granulometría

porcentaje
DIAMETRO Peso retenido Peso retenido porcentaje porcentaje
TAMIZ N° retenido
(mm) Wret (g) corregido (g) retenido (%) pasa (%)
acumulado (%)
1 25 0 0.000 0.000 0.000 100.000
(3/4) 19 0 0.000 0.000 0.000 100.000
(1/2) 12.5 243.7 243.711 11.259 11.259 88.741
(3/8) 9.5 385.8 385.818 17.824 29.083 70.917
4 4.75 1273.2 1273.259 58.822 87.905 12.095
8 2.36 250 250.012 11.550 99.455 0.545
10 2 6.6 6.600 0.305 99.760 0.240
16 1.18 2 2.000 0.092 99.852 0.148
40 0.425 0.5 0.500 0.023 99.875 0.125
100 0.15 0.7 0.700 0.032 99.908 0.092
200 0.075 0.7 0.700 0.032 99.940 0.060
FONDO FONDO 1.3 1.300 0.060 100.000 0.000
2164.5 2164.6 100.000

Fuente: Autores

Figura 1. Curva granulométrica

CURVA GRANULOMETRICA
110
100
90
80
PO RCENTA JE PA SA (%)

70
60
50
40
30
20
10
0
100 10 1 0.1
DIAMETRO DE PARTICULAS (mm)

Fuente: Autores

Tabla 2. Coeficientes obtenidos a partir de la curva granulométrica

 D60 8.2
D30 6
D10 4.5
Cu 1.82
Cc 0.98

Fuente: Autores

Tabla 2. Porcentaje de muestra que pasa para cada diámetro

DIAMETRO Porcentaje
(mm) pasa (%)

25 100
19 100
12.5 88.741
9.5 70.917
4.75 12.095
2.36 0.5452
2 0.2402
1.18 0.1478
0.425 0.1247
0.15 0.0924
0.075 0.0601

Fuente: Autores

6. ANALISIS DE RESULTADOS

A partir de la tabla realizada podemos observar los valores obtenidos de

diámetros, pesos retenidos, pesos retenidos acumulados, porcentaje de pesos
retenidos, porcentaje de pesos retenidos acumulados. En los cuales
dependiendo del diámetro del tamiz se iba a cumplir una función de retención y
paso de las diferentes partículas de la muestra, para ser clasificadas según su
tamaño. De los cuales se tiene que se poseen diámetros desde 4,75 a 0,075
mm para este extracto por lo cual la muestra empleada era un tipo de grava,
que al ser pasada por los tamices 4, 10, 16, 30, 40, 50,100, 200, nos arrojó
unos datos los cuales se pueden observar en la figura, a partir de la cual se
hallan los deciles para estimar estadísticamente los tamaños encontrados para
ciertas partes.
En el caso de la “figura 1” tenemos que los valores graficados presentan una
relación directamente proporcional, dado a el comportamiento que presentan
los tamices, donde al disminuir el valor del diámetro de las partículas disminuye
el valor del porcentaje que pasa por lo que se observa un comportamiento con
tendencia lineal.
Para esta muestra se calcularon los deciles a partir de los porcentajes que
pasaban por cada tamiz, siendo el tamiz 200 el decil más bajo. Para su
interpretación tenemos que por ejemplo en el decil 60, es decir, los diámetros
que pasan el 60% de los tamices, corresponde a 8.2 mm. Y entre mayor sea el
decil mayor será el diámetro, dado a que la mayoría de partículas pasó por la
mayor cantidad de tamices.
En cuanto a coeficientes de uniformidad y concavidad tenemos que para este
caso corresponden a 1.82 y 0.98 respectivamente, por lo cual tenemos que la
granulometría del estrato es poco uniforme y la relación entre el decil 60 y el
decil 10 es considerable, esto dado a las diferencias de diámetros que poseen
las partículas del estrato.

7. CUESTIONARIO
7.1. Defina coeficiente de concavidad y coeficiente de uniformidad.

Coeficiente de concavidad: El coeficiente de concavidad es el

indicador del equilibrio relativo existente entre los diferentes rangos de
tamaño de partículas que presenta el suelo. Este coeficiente añade
información sobre la convexidad de la curva granulométrica, indicando la
existencia de diámetros extremos en las partículas.
(http://materias.fi.uba.ar/6408/santamarina.pdf)

Coeficiente de uniformidad: El coeficiente de uniformidad es la

relación entre el diámetro correspondiente al 60% del peso del material
muestreado y el diámetro por el que pasa el 10% de este material.
(https://geotecniafacil.com/granulometria-de-suelos-por-tamizado/# Coefi
ciente_de_curvatura_cc) Se utiliza para evaluar la uniformidad del
tamaño de las partículas de un suelo.
Si el coeficiente de uniformidad es menor de 3 la granulometría es muy
uniforme, cuando es menor de 5 la granulometría es uniforme, si está
comprendido entre 5 y 20 el suelo es poco uniforme y si es mayor de 20
se trata de un suelo bien gradado.

7.2. ¿Qué es un material bien gradado?

Es un material o un suelo donde existe una graduación continua de
tamaños. En la mecánica de suelos, un material se considera bien
 gradado si sus propiedades mecánicas ofrecen mayor calidad y
presenta las siguientes características

 Menos espacio entre partículas

 Más agregado por unidad cúbica, por lo tanto, un aumento
correspondiente en la durabilidad.
 Mezcla de uniformidad, que mejora el fraguado y endurecimiento
del hormigón.

7.3. ¿Cuál es la importancia de tener materiales bien gradados en la

ejecución de obras de ingeniería?
En el desarrollo de obras de carácter ingenieril, es importante y mucho
más optimo trabajar con materiales cuya granulometría sea definida y
uniforme, es decir que es importante la clasificación adecuada de
materiales a partir de su granulometría, en el caso de proyectos y
producción de materiales a gran escala, es común que se lleve a cabo el
proceso de cribado de material mediante máquinas complejas, este
proceso de selección de muestras granulométricas, es muy común en la
producción de agregados, ya que se le da diferente uso en caso de ser
agregados finos. Estas técnicas de grano-clasificación, son muy
comunes en materiales de construcción y comercialización de minerales,
un ejemplo claro es el tamizado de la arena para la mezcla de concreto,
en la cual de tener arena gruesa, no fraguara bien la mezcla

7.4. Comente 5 usos que tiene la curva granulométrica obtenida del

suelo.
 Determinar el coeficiente de concavidad (C C).
 Determinar el coeficiente de uniformidad (C U).
 Evaluar la permeabilidad de un suelo, ya que el tamaño de las
partículas influye en esto.
 Evaluar la cohesión de las partículas en suelos finos.
  Clasificar un suelo según USCS, AASHTO y FAA, para analizar
qué tan estables u ordenadas son sus partículas, lo cual nos
ayudará a determinar qué suelos son buenos para determinado
uso.

8. CONCLUSIONES

 El procedimiento de granulometría por tamizado es un

procedimiento relativamente sencillo que nos puede aportar
mucha información acerca de la composición de las partículas de
la muestra, esto a través del paso de una muestra de suelo por
varios tamices de diámetros definidos. Pero este procedimiento
se realiza más que todo para partículas de tamaños
considerables como lo pueden ser las gravas.

 Es importante saber realizar correctamente y entender un análisis

granulométrico de un suelo, pues nos da a conocer varias
características físicas del mismo, así mismo, conocer su
permeabilidad y cohesión, siendo de gran utilidad e importancia
para la ejecución de proyectos de ingenieriles, ya sean
estructurales, urbanísticos, agroindustriales o de asentamiento
poblacional, etc.

 Entre muchas de las enseñanzas y beneficios que trajo consigo el

desarrollo de esta práctica de laboratorio, pudimos comprender la
clasificación y aprovechamiento de suelos a partir de su
granulometría dada, la uniformidad y concavidad de la muestra
objeto de estudio, logramos entender y llevar a la vida profesional
la determinación de gradado de suelos y sus beneficios en el
desarrollo de proyectos, tanto en la rama de la construcción como
en la caracterización de suelos

9. RECOMENDACIONES

 Para granulometría por tamizado se recomienda realizar el

respectivo barrido o limpieza del tamiz al momento de pasar el
contenido del tamiz al platón para posteriormente hallar su peso.
Al igual se recomienda agitar los tamices continuamente para
asegurar que todas las partículas que se retienen son de un
diámetro específico.
  Se recomienda analizar muestras representativas para que los
resultados sean más confiables.

 Así mismo se recomienda tener mucho cuidado a la hora de realizar el

pesaje para cada uno de los diámetros de los tamices ya que en este
proceso pueden llegar a perderse cantidades de muestra que aunque
sean pequeñas el ideal es que no se pierda mas del 1% de la muestra
inicial

BIBLIOGRAFIA
3
 "Principios de Tamizado - CISA Cedacería Industrial."
https://www.cisa.net/principios-tamizado/. Se consultó el 18 nov. 2021.
4
 "ESTRUCTURA DEL SUELO Y GRANULOMETRÍA - Qué es, concepto, tipos,
característica”https://repositorio.unal.edu.co/bitstream/handle/unal/57121/
estructuradelsueloygranulometria.pdf . Se consultó el 18 nov. 2021.
 Instituto Nacional de Vías. Análisis granulométrico de suelos por
tamizado: I.N.V. E – 123 – 07. Bogotá D.C
 "Granulometría - EcuRed." https://www.ecured.cu/Granulometr%C3%ADa. Se
consultó el 18 nov. 2021.
2
 "Granulometría de suelos por tamizado. Como se interpreta el ensayo."
https://geotecniafacil.com/granulometria-de-suelos-por-tamizado/. Se consultó
el 18 nov. 2021.
