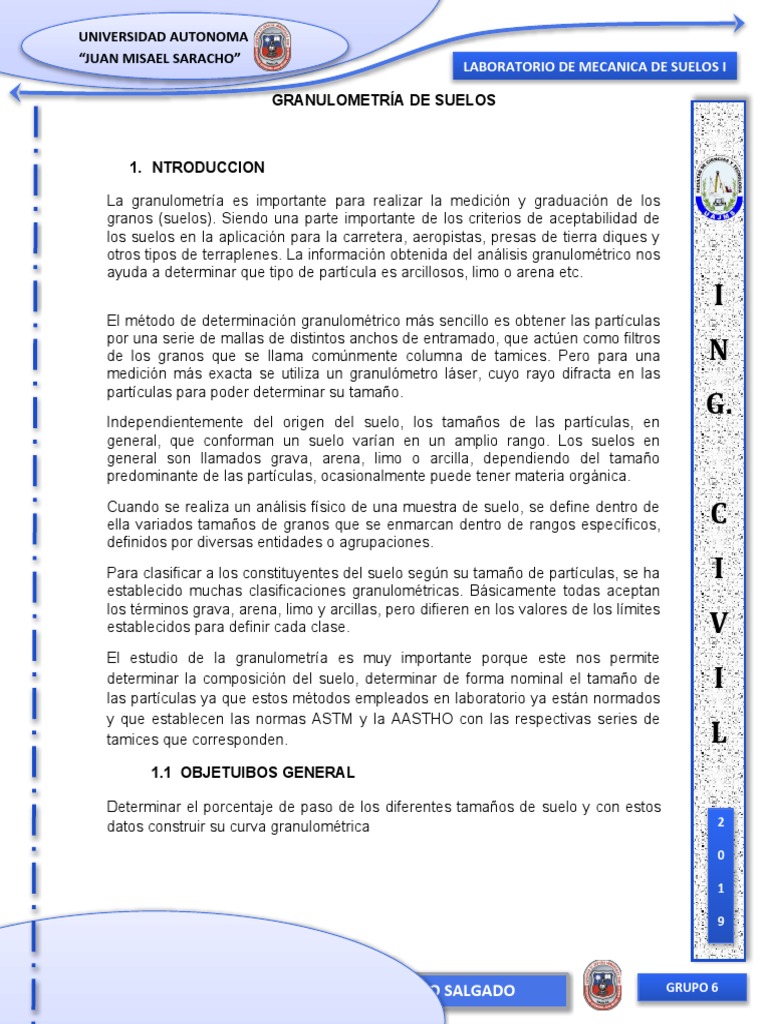

GRANULOMETRÍA DE SUELOS

1. NTRODUCCION

La granulometría es importante para realizar la medición y graduación de los

granos (suelos). Siendo una parte importante de los criterios de aceptabilidad de
los suelos en la aplicación para la carretera, aeropistas, presas de tierra diques y
otros tipos de terraplenes. La información obtenida del análisis granulométrico nos
ayuda a determinar que tipo de partícula es arcillosos, limo o arena etc.
I
El método de determinación granulométrico más sencillo es obtener las partículas
por una serie de mallas de distintos anchos de entramado, que actúen como filtros
de los granos que se llama comúnmente columna de tamices. Pero para una N
medición más exacta se utiliza un granulómetro láser, cuyo rayo difracta en las
partículas para poder determinar su tamaño.
Independientemente del origen del suelo, los tamaños de las partículas, en
G.
general, que conforman un suelo varían en un amplio rango. Los suelos en
general son llamados grava, arena, limo o arcilla, dependiendo del tamaño
predominante de las partículas, ocasionalmente puede tener materia orgánica.
Cuando se realiza un análisis físico de una muestra de suelo, se define dentro de
ella variados tamaños de granos que se enmarcan dentro de rangos específicos, C
definidos por diversas entidades o agrupaciones.
Para clasificar a los constituyentes del suelo según su tamaño de partículas, se ha I
establecido muchas clasificaciones granulométricas. Básicamente todas aceptan
los términos grava, arena, limo y arcillas, pero difieren en los valores de los límites
establecidos para definir cada clase. V
El estudio de la granulometría es muy importante porque este nos permite
determinar la composición del suelo, determinar de forma nominal el tamaño de I
las partículas ya que estos métodos empleados en laboratorio ya están normados
y que establecen las normas ASTM y la AASTHO con las respectivas series de
tamices que corresponden. L
1.1 OBJETUIBOS GENERAL

Determinar el porcentaje de paso de los diferentes tamaños de suelo y con estos

datos construir su curva granulométrica 2

ING. LAURA KARINA SOTO SALGADO GRUPO 6

UNIVERSIDAD AUTONOMA
“JUAN MISAEL SARACHO” LABORATORIO DE MECANICA DE SUELOS I

1.2 OBJETUIBOS ESPECIFICO

Elaborar la gráfica de granulometría y calcular los coeficientes de uniformidad y

curvatura.
Determinar el porcentaje de finos, y el contenido de humedad de la muestra.

2. MARCO TEORICO

El análisis granulométrico de los suelos o granulometría de suelos es uno de los

ensayos más básicos y sencillos para caracterizar un suelo, pero no por ello
menos importante. De hecho, únicamente con este ensayo ya podemos
I
aproximarnos a las características geotécnicas principales del suelo como por
ejemplo la capacidad portante, deformabilidad o permeabilidad. En España se rige
por la norma UNE 103101. N
Permite, junto con los límites de Atterberg y los ensayos de estado, identificar G.
claramente un suelo. No obstante, estos ensayos nunca deben sustituir la
testificación in situ por un geólogo experimentado.

La granulometría por tamizado consiste en confeccionar la curva

granulométrica de una muestra, la cual es representativa de la distribución de los
tamaños de las partículas. Para ello se hace pasar una muestra ya sea inalterada
C
o alterada por tamices o mallas por vía seca con diferentes aberturas, desde
aberturas de 125 mm hasta aberturas de 0,075 mm (tamiz nº200). Para tamaños
de partículas inferiores se emplea la granulometría por sedimentación mediante el I
higrómetro. Este ensayo es menos común que el anterior y normalmente se
emplea en casos muy específicos donde es necesario determinar el porcentaje de
partículas finas. V
Procedimiento granulometría por tamizado I
De forma simplificada la granulometría se ejecuta de la siguiente forma. Primero
se toma una cantidad representativa de muestra, se seca, se disgrega y se pesa el L
conjunto. Posteriormente se hace pasar por los diferentes tamices para
granulometría de suelos dispuestos de mayor a menor abertura mediante
agitación. Por último, se pesa el material retenido en cada tamiz, con lo que,
conocido el peso inicial de la muestra, puede determinarse el porcentaje de
material que queda retenido en cada tamiz. A partir de estos datos se confecciona 2
la curva granulométrica tal y como puede verse en la siguiente imagen.
0

ING. LAURA KARINA SOTO SALGADO GRUPO 6

UNIVERSIDAD AUTONOMA
“JUAN MISAEL SARACHO” LABORATORIO DE MECANICA DE SUELOS I

I
Curva granulométrica realizada con distintos tamaños de tamices para
granulometría de suelos.
N
Es habitual representar la curva mediante porcentajes acumulados y mediante una G.
distribución log-normal.

Interpretación de la curva granulométrica

¿Cómo interpretar una curva granulométrica? En primer lugar, el análisis

granulométrico proporciona los porcentajes en peso de los diversos tamaños de
C
las partículas por lo que podemos conocer el porcentaje de finos (arcillas y limos)
que es el porcentaje que pasar por el tamiz número 200 de la serie ASTM o el
tamiz 0,008 de la serie UNE.
I
De igual forma podemos determinar el porcentaje de la fracción gruesa (gravas) V
mediante el tamiz nº10 ASTM o 2mm UNE. El porcentaje de arena es el
comprendido entre los dos tamices para suelos anteriores y de forma análoga
podemos determinar el porcentaje de cada tamaño de partícula. I
Seguidamente se analiza en conjunto la proporción de cada uno de tamaños de
partículas. Curvas muy verticales indican reducida variabilidad en los tamaños
L
mientras que curvas inclinadas muestras una gradación importante del tamaño de
las partículas. Para una mayor de definición de la granulometría se utiliza
el coeficiente de uniformidad y el coeficiente de curvatura.
2

Coeficiente de uniformidad cu 0

Se define como la relación entre el diámetro correspondiente al 60% del peso del 1
material y el diámetro por el que pasa el 10% del material: c u=d60/d10. Si el
9

ING. LAURA KARINA SOTO SALGADO GRUPO 6

UNIVERSIDAD AUTONOMA
“JUAN MISAEL SARACHO” LABORATORIO DE MECANICA DE SUELOS I

coeficiente de uniformidad es menor de 5 la granulometría es uniforme, si está

comprendido entre 5 y 20 el suelo es poco uniforme y si es mayor de 20 se trata
de un suelo bien gradado.

Coeficiente de curvatura cc

Se define como cc= ((D30)2 / (D10·D60) y mide el grado de curvatura de la

granulometría.

Un suelo bien gradado tendrá un porcentaje en huecos menor y por tanto tendrá
una densidad mayor, serán suelos menos compresibles, más impermeables y más I
fáciles de trabajar en obra.

Contenido en finos
N
Como se ha comentado anteriormente, se define como el porcentaje que pasa el
tamiz nº200 ASTM o 0,008 UNE y mide el contenido en finos, proporción de
G.
arcillas y limos. Nos indica el grado de retención de agua, cuanto mayor sea el
valor, mayor será la dificultad de expulsar el agua bajo esfuerzos (comportamiento
no drenado de los materiales).

¿Te ha gustado el post? Déjanos un comentario con tus impresiones. Te invitamos C

también que visites nuestras entradas sobre ensayos de penetración dinámica y
sobre ensayos SPT, seguro que te resultarán muy útil en la caracterización
geotécnica de los suelos. I
Curva granulométrica V
La curva granulométrica es la representación gráfica de los resultados del análisis
granulométrico y tiene forma de S. La curva representa el % de cada intervalo de
tamaños de grano que pasan por una serie de tamices establecida.
I
Las métricas más comúnmente utilizadas al describir las distribuciones de tamaño
de partícula son los valores D10, D50 y D90, que son los que interceptan el 10%,
L
50% y 90% de la masa acumulada.

Por ejemplo, D10 es el diámetro tal que el 10% de la masa de la muestra está
compuesta de partículas con un diámetro menor que este valor. D50 es el tamaño 2
de partícula correspondiente al 50% que pasa y representa el tamaño medio de
grano. 0

ING. LAURA KARINA SOTO SALGADO GRUPO 6

UNIVERSIDAD AUTONOMA
“JUAN MISAEL SARACHO” LABORATORIO DE MECANICA DE SUELOS I

Coeficiente de uniformidad: En suelos granulares, también se usa el coeficiente

de uniformidad Cu=(D60/D10) para describir el suelo. Si Cu<3, el suelo es
uniforme. Una grava está bien graduada si Cu> 4 y una arena si Cu> 6.

Granulometría por hidrómetro: Este método de prueba cubre las

determinaciones cuantitativas de la distribución de tamaño de las partículas de las
fracciones finas de los suelos.
La distribución de tamaños de partículas más grandes de 75 µm (retenidas en el
tamiz No 200) se determina por tamizado, en tanto que la distribución de las
partículas más pequeñas que 75 µm se determina por un proceso de
sedimentación, usando un hidrómetro.
I
Granulometría óptica: La granulometría óptica es un procedimiento cada vez
más empleado por las empresas mineras para medir los diferentes tamaños de
grano de un material granular, información vital para reducir el costo de
mantenimiento de la maquinaria. Este método óptico de análisis consiste en crear
N
estadísticas a partir de una fotografía, analizando tanto la roca inactiva como la
roca en movimiento para cuantificar el tamaño de sus fragmentos. G.

3. MATERIALES UTILIZADOS
 Juego de tamices del laboratorio (2⅟₂”,2”,1 ⅟₂”,1”, ⅜”, ⅟₂”, ⅜”, N⁰4, N⁰10,
N⁰40 Y N⁰200). C
 Balanza de 0,1 gr de precisión.
 Bandejas metálicas
 trapos I
 Agua (pileta).

V
4. METODOLOGÍA

El método que se utilizó en laboratorio fue el método mecánico con el siguiente

I
procedimiento:
L
 Primeramente, se realizo un cuarteo de todo suelo coluvial traído,
escogiendo solo uno de los lados para trabajar en esta práctica.
 Para la realización de la práctica, se seleccionó el material a ensayar 2
verificando que los granos no se encuentren pegados o formando grumos.
0

ING. LAURA KARINA SOTO SALGADO GRUPO 6

UNIVERSIDAD AUTONOMA
“JUAN MISAEL SARACHO” LABORATORIO DE MECANICA DE SUELOS I

 Se pesó una cantidad de 6000 gramos de suelo coluvial para hacer el

tamizado; los tamices que se utilizó en la práctica fueron los siguientes: 2 1/2
“, 2’’, 11/2 “, 1’’, ¾’’, 3/8’’, Nº 4, Nº 10, Nº 30 y Nº 200
 Se introdujo el material pesado a los tamices correspondientes.
 Se realizó el agitado a los tamices de manera manual durante el tiempo
necesario, viendo q ya no pase material por cada malla, se utilizó una
bandeja para depositar el suelo tamizado.
 Se procedió a realizar el pesaje del material retenido en cada tamiz. I
 Una vez realizada la granulometría de la parte gruesa, queda una cantidad
de muestra que pasa por el tamiz Nº 10. N
 Del material que pasa por dicho tamiz, se toma una cantidad de 250
gramos para hacer pasar por el tamiz Nº 200 por el método del lavado. G.
 Se introdujo el material en el tamiz Nº 200 y se procede con el lavado del
suelo, hasta que el agua pasante tome aspectos más claros sin
sedimentación.
 El material retenido en dicho tamiz, se colocó en un recipiente para realizar C
el pesaje.
 Se pesa este material que queda retenido en dicho tamiz para I
posteriormente llevarlo al horno durante 24 horas para su secado
correspondiente. V
I
L

ING. LAURA KARINA SOTO SALGADO GRUPO 6

UNIVERSIDAD AUTONOMA
“JUAN MISAEL SARACHO” LABORATORIO DE MECANICA DE SUELOS I

I
N
G.

C
I
V
I
L

ING. LAURA KARINA SOTO SALGADO GRUPO 6

UNIVERSIDAD AUTONOMA
“JUAN MISAEL SARACHO” LABORATORIO DE MECANICA DE SUELOS I

5. DATOS, CÁLCULOS, RESULTADOS Y GRAFICOS

Suelo húmedo + tara (gr) 102

Suelo seco + tara (gr) 97,1
Peso de la tara (gr) 20,2
Muestra total húmeda (gr) 6000

Tamiz Tamaño(mm Masa ret.

) (gr) I
3" 75 0
2 1/2"
2"
63
50
0
0 N
1 1/2" 37,5 843,5
1"
3/4"
25
19
1225,3
740
G.
3/8" 9,5 1116,6
Nº4 4,75 717,5
Nº10 2 492,9
Nº40 0,425 172,4
Nº200 0,075 111,8 C
CALCULOS.
I
Para el porcentaje de humedad.

V
𝐖𝐰 = (𝐖𝐬𝐡+𝐭 ) − (𝐖𝐬𝐬+𝐭)

DONDE: I
𝑾𝒘 = Peso del agua presente en el suelo
L
𝑾𝒔𝒉+𝒕 = Peso del suelo húmedo + tara

𝑾𝒔𝒔+𝒕 = Peso suelo seco + tara

2

0
𝑊𝑤 = (102 − 97,1) gr = 4,9 gr
1

ING. LAURA KARINA SOTO SALGADO GRUPO 6

UNIVERSIDAD AUTONOMA
“JUAN MISAEL SARACHO” LABORATORIO DE MECANICA DE SUELOS I

𝑾𝒔𝒔 = (𝑾𝒔𝒔+𝒕) − (𝑾𝒕)

DONDE:

𝑾𝒔𝒔 = Peso del suelo seco

𝑾𝒔𝒔+𝒕 = Peso del suelo seco + tara

𝑾𝒕 = Peso de la tara

I
𝑊𝑠𝑠 = (97,1 − 20,2)gr = 76,9 gr
N
G.
DONDE:

%𝐖 = Porcentaje de humedad

𝑾𝒘 = Peso del agua presente en el suelo

C
𝑾𝒔𝒔 = Peso del suelo seco

I
V
Para el peso total seco. I
L
gr

ING. LAURA KARINA SOTO SALGADO GRUPO 6

UNIVERSIDAD AUTONOMA
“JUAN MISAEL SARACHO” LABORATORIO DE MECANICA DE SUELOS I

Calculo del % Retenido acumulado: Calculo del % Que pasa:

%𝑸𝒖𝒆 𝒑𝒂𝒔𝒂 = 𝟏𝟎𝟎 − %𝑹𝒆𝒕

%𝑄𝑢𝑒 𝑝𝑎𝑠𝑎𝑇 1 1/2" = 100 − 14,95 =85,05%

%𝑄𝑢𝑒 𝑝𝑎𝑠𝑎𝑇 1" = 100 − 36,68 = 63,32%

%𝑄𝑢𝑒 𝑝𝑎𝑠𝑎𝑇 3/4" = 100 − 49,8 = 50,2%

I
%𝑄𝑢𝑒 𝑝𝑎𝑠𝑎𝑇 3/8" = 100 − 69,59 =30,41%

N
%𝑄𝑢𝑒 𝑝𝑎𝑠𝑎𝑇 𝑁º4 = 100 − 82,31 = 17,69%
G.
%𝑄𝑢𝑒 𝑝𝑎𝑠𝑎𝑇 𝑁º10 = 100 − 91,05 = 8,95%

Para la muestra fina: muestra de 300 gr.

C
%𝑄𝑢𝑒 𝑝𝑎𝑠𝑎𝑇 𝑁º30 = 100 − 57,47 =42,53%

I
%𝑄𝑢𝑒 𝑝𝑎𝑠𝑎𝑇 𝑁º200 = 100 − 94,73 =5,27%

V
Para empalmar la parte fina:
I
L

ING. LAURA KARINA SOTO SALGADO GRUPO 6

UNIVERSIDAD AUTONOMA
“JUAN MISAEL SARACHO” LABORATORIO DE MECANICA DE SUELOS I

Determinación de los coeficientes de uniformidad (Cu) y curvatura (Cc).

Interpolando para los D10, D30 y D60

Ln 4,75 mm--------------- 17,69 %

Ln x mm ------------------ 10 %

Ln 2 mm----------------- 8,95 % I
N
X = D10 = 2,22

Ln 9,5 mm ---------------- 30,41 % G.

Ln x mm --------------- 30 %

Ln 4,75 mm -------------- 17,69 %

C
X = D30 = 9,29 I
Ln 25 mm ----------------------- 63,32 %

Ln x mm --------------------------- 60 % V
Ln 19 mm ----------------------- 50,2 %
I
L
X = D60 = 23,32

ING. LAURA KARINA SOTO SALGADO GRUPO 6

UNIVERSIDAD AUTONOMA
“JUAN MISAEL SARACHO” LABORATORIO DE MECANICA DE SUELOS I

RESULTADOS.

Suelo húmedo + capsula 102 gr

97,1 gr

Peso del agua. A-B (gr) 4,9 gr

Peso de capsula (gr) 20,2 gr
Peso de suelo seco B-D 76,9 gr
6,37 % I
6000 gr
5640,6
9 gr
N
Pasa tamiz 𝑁º 10 300 gr
G.
Tamiz Tamaño(mm) Masa ret. Retenido acumulado % Que % Que pasa
(gr) (gr) % pasa total
3" 75 0 0 0 100 100
2 1/2" 63 0 0 0 100 100 C
2" 50 0 0 0 100 100
1 1/2" 37,5 843,5 843,5 14,95 85,05 85,05
1" 25 1225,3 2068,8 36,68 63,32 63,32 I
3/4" 19 740 2808,8 49,8 50,2 50,2
3/8" 9,5 1116,6 3925,4 69,59 30,41 30,41
Nº4 4,75 717,5 4642,9 82,31 17,69 17,69 V
Nº10 2 492,9 5135,8 91,05 8,95 8,95
Nº30
Nº200
0,6
0,075
172,4
111,8
172,4
284,2
57,47
94,73
42,53
5,27
3,81
0,47 I
L

ING. LAURA KARINA SOTO SALGADO GRUPO 6

UNIVERSIDAD AUTONOMA
“JUAN MISAEL SARACHO” LABORATORIO DE MECANICA DE SUELOS I

GRAFICO DE LA CURVA GRANULOMETRICA

I
N
G.

6. CUESTIONARIO
C
1. Indicar las características de la curva granulométrica cuando un material
es
I
a) bien graduado.-existe una gradación bien continua de tamaños.

b) mal graduado.-existe una gradación uniforme de tamaños. V

c) uniforme.-un suelo uniforme nos indicaría que un suelo estuviera formado de
esferas perfectamente iguales. I
¿ Cómo seria la muestra en cada caso?

2. que significa el coeficiente de uniformidad y el de curvatura, explique

L
cuales son sus especificaciones.

El coeficiente de uniformidad definido originalmente por terzaghi y peck se utiliza

para evaluar la uniformidad del tamaño de las partículas de un suelo que se 2
D 60
expresa C u= 0
D 10
1

ING. LAURA KARINA SOTO SALGADO GRUPO 6

UNIVERSIDAD AUTONOMA
“JUAN MISAEL SARACHO” LABORATORIO DE MECANICA DE SUELOS I

D60= diámetro por debajo el cual queda el 10% del suelo, en peso

D10=diámetro por debajo del cual queda el 10% del suelo, en peso

El coeficiente de curvatura de la curva granulométrica. Los suelos bien graduados

tienen valores comprendidos entre 1 y 3

3 explique si es que hay algún método para realizar la granulometría del

material que pasa el tamiz numero 200

Sí, es el método del hidrómetro que se basa en la ley de Stokes la cual relaciona
la velocidad de una esfera, cayendo libremente a través de un fluido con el I
diámetro de la esfera.

4. Dentro de una clasificación de suelos, cual es método que utiliza más N

datos de una granulometría, explique como

Ambos métodos indicados en la guía de laboratorio de la ing. Laura Soto Salgado

que son del sistema AASHTO y el sistema S.U.C.S. elaboran la clasificación
G.
utilizando datos que son proporcionados por una granulometría y que nos
proporcionan suficiente información para elaborar una buena clasificación.

7. CONCLUCIONES Y RECOMENDACIONES
C
Conclusiones
I
 Se logro obtener una curva granulométrica bien distribuida para el suelo
coluvial y podríamos decir que es uniforme nuestra muestra, que muestra el
aspecto granulométrico que posee el suelo coluvial
V
 Se adquirieron los conocimientos del método de análisis granulométrico
mecánico para poder determinar de manera adecuada la distribución de las I
partículas de un suelo y el uso correcto de los instrumentos de laboratorio.

Recomendaciones L
 Tenemos claro que se pueden cometer errores de diferentes tipos, como
ser la mala calibración de balanzas o malas lecturas, para la realización de
los ensayos en general vemos que se tienen que tener en cuenta cuenta
2
muchos factores, que pueden incidir en el resultado final, por eso es
conveniente minimizar las fallas y ser más cuidados en cada operación. 0
 El tamizado del material en lo posible se lo debe realizar al mayor tiempo, para que no
quede material que debería haber pasado por el primer tamiz. 1

ING. LAURA KARINA SOTO SALGADO GRUPO 6

UNIVERSIDAD AUTONOMA
“JUAN MISAEL SARACHO” LABORATORIO DE MECANICA DE SUELOS I

8. BIBLIOGRAFIA

http://es.slideshare.net/freddyramirofloresvega/ejercicios-de-
granulometria

https://es.wikipedia.org/wiki/Clasificaci%C3%B3n_granulom
%C3%A9trica

https://es.scribd.com/doc/140331813/Granulometria

https://civilgeeks.com/2013/11/25/granulometria-suelos-ing-nestor-
luis-sanchez/
I
N
G.

C
I
V
I
L

ING. LAURA KARINA SOTO SALGADO GRUPO 6
