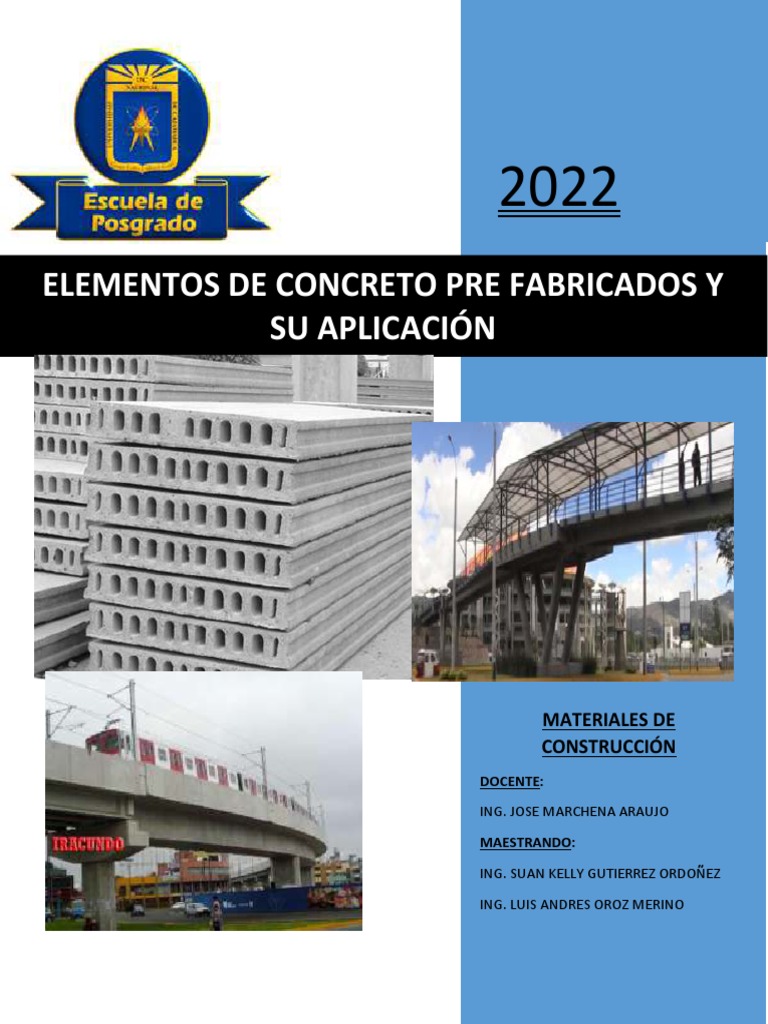

2022

ELEMENTOS DE CONCRETO PRE FABRICADOS Y

SU APLICACIÓN

MATERIALES DE
CONSTRUCCIÓN
DOCENTE:
ING. JOSE MARCHENA ARAUJO
MAESTRANDO:
ING. SUAN KELLY GUTIERREZ ORDOÑEZ
ING. LUIS ANDRES OROZ MERINO
 INDICE
INTRODUCCION ........................................................................................................................................ 2
JUSTIFICACIÓN Y OBJETIVOS.................................................................................................................... 3
OBJETIVO GENERAL............................................................................................................................... 3
OBJETIVOS ESPECIFICOS........................................................................................................................ 3
DELIMITACIONES Y METAS ...................................................................................................................... 3
MARCO TEÓRICO ...................................................................................................................................... 3
MARCO METODOLÓGICO Y/O DESARROLLO DEL TEMA ........................................................................ 6
CONCLUSION ............................................................................................................................................ 8
REFERENCIAS BIBLIOGRÁFICAS ................................................................................................................ 9
 INTRODUCCION
Pérez S., & Soplin L. (2019). En los últimos años en países Latinoamericanos como Brasil, Argentina,
México, Colombia y Chile optaron por un nuevo sistema de construcción a base de elementos
prefabricados, esto se refiere a un nuevo enfoque de construcción de los elementos como vigas,
columnas, losas y muros, los cuales se realizan en una fábrica con supervisión para posteriormente ser
llevadas al lugar de construcción. También se sabe de los grandes beneficios que trae consigo dicho
sistema como ahorro de tiempo, mano de obra y que todos son enfocados a la mejora de la productividad
convirtiendo este sistema de elementos prefabricados en una opción agradable de solución ante los
problemas de la baja productividad en la construcción de edificios multifamiliares en Lima.

Rivera, D. P. (2017) en su tesis describe cual es el aporte del sistema prefabricado de losa aligerada frente
al sistema convencional, para una edificación de 6 pisos en Huancayo. concluye que la innovación
tecnológica del sistema pre-fabricado de losa aligerada, tiene mejores resultados técnicos al reducir el
peso propio del sistema en un 42.86% y aumentar su capacidad resistente en un 70.27%. La versatilidad
de este sistema permite también rebajar el costo directo en un 9.55%, esto es s/ 22,153.79 y además su
práctica y fácil instalación le permite simplificar su proceso constructivo, reduciendo el tiempo de
ejecución en 27 días.
JUSTIFICACIÓN Y OBJETIVOS
Hoy en día, todas las industrian están experimentando avances tecnológicos y con ellas también la
construcción, la fabricación de prefabricados está diversificando sus moldes ensayos y sistemas de vaciado
los cuales mejoran el comportamiento del concreto del elemento en la estructura. Por ello es importante
que se profundice también en la investigación de las conexiones de estos prefabricados en la estructura
en general para implementar también un mejor comportamiento ante eventos sísmicos u otra
eventualidad.

OBJETIVO GENERAL
Mostrar las diferentes consideraciones de elementos de concretos prefabricados en las diferentes
construcciones y su uso como material de construcción.

OBJETIVOS ESPECIFICOS
Se tienen como objetivos específicos:

Realizar el presupuesto de la obra vaciada in situ en base a proyectos reales similares al construido
con prefabricados de concreto y contrastarlo con el costo de este último
Realizar el planeamiento de obra in situ y comparar los resultados del mismo con los valores reales
obtenidos, en la ejecución del proyecto con prefabricados de concreto e interpretar los resultados
de este análisis y obtener los beneficios inmediatos del sistema constructivo en estudio;
Obtener los posibles beneficios a futuro del sistema constructivo en estudio.

DELIMITACIONES Y METAS
En el presente trabajo , se realizará revisión de la información recolectada sobre la prefabricación del
concreto y el uso de estos elementos. Para lo cual, se buscará información en diversos artículos de
investigación, tesis, revistas y fichas técnicas de los productos en mención. Inicialmente se profundizará
en los aspectos generales de la prefabricación de elementos de concreto armado para después entrar más
en detalle en los aspectos a considerar para esta investigación mediante un ejemplo.

MARCO TEÓRICO
DEFINICIÓN DE PREFABRICADO

El proceso de prefabricación se puede definir como “la fabricación industrial fuera de la obra de partes de
la construcción aptas para ser utilizadas mediante distintas acciones de montaje”. En este sentido, según
Vargas (2007), se va a considerar que un elemento o sistema prefabricado es aquel que puede ejecutarse
en obra (In Situ) o en una fábrica especializada y luego ser trasladada a obra (Producto Industrial).

Losa: Elemento estructural de espesor reducido respecto de sus otras dimensiones usado como techo o
piso, generalmente horizontal y armado en una o dos direcciones según el tipo de apoyo existente en su
contorno. (MVCS, 2009, p. 27), en su norma técnica E.060.

Vigas: Una viga es un elemento estructurales que normalmente se colocan en posición horizontal,
(aunque pueden ser también inclinadas) que se apoyan sobre los pilares, destinados a soportar cargas. .
(MVCS, 2009, p. 27), en su norma técnica E.060.

Pretensado: “Método en el cual el acero de pre esforzado se tensa antes de la colocación del concreto”
(MVCS, 2009, p. 28). En su norma técnica E.060.
Postensado: “Método en el cual el acero de pre esforzado se tensa después del vertido y fraguado, a
esfuerzos de compresión por medio de armaduras activas montadas dentro de vainas”

Vigas prefabricadas

En general, la mayor parte de las vigas pueden ser armadas o pretensadas o postensadas, dependiendo
de las necesidades de cada obra, y son fabricadas in situ o pueden ser trasladadas a obra.

Viguetas prefabricadas:

En primer lugar, las viguetas prefabricadas fue un sistema introducido por la empresa Firth Industries Perú
S.A. quienes se encargan del diseño y fabricación de viguetas prefabricadas pretensadas de concreto, que
“forma parte de una solución de techado, constituido además de estos elementos por bovedillas de arcilla
o poliestireno o concreto y la losa vaciada in situ, donde se colocan las instalaciones eléctricas, sanitarias,
fierro de temperatura y acero negativo

Pre-losas:

Este elemento prefabricado principalmente trabaja como encofrado de losa, se apoya sobre un conjunto
de puntales y en los extremos sobre los encofrados de las vigas. Tiene un espesor de 5 cm. con una serie
de puntos de izaje y el acero embebido en el concreto per sé. El principal aporte de este sistema es reducir
los tiempos de ejecución de las actividades de encofrado de losa, colocación de acero e izaje del mismo,
además de las instalaciones eléctricas y sanitarias que tienen una superficie donde trabajar apenas se
termina de instalar cada paño de las pre-losas.

USOS DE VIGAS PREFABRICADAS:

PUENTE DE QHAPAC ÑAN CAJAMARCA POSTENSADO

LINEA 1 DEL METRO- LIMA
MARCO METODOLÓGICO Y/O DESARROLLO DEL TEMA

Determinar los beneficios de acuerdo a la productividad, eficiencia estructural, calidad y costos de la

utilización de elementos prefabricados de concreto vs el sistema convencional (Vaciado insitu).

Se ha buscado tesis en donde se pueda analizar los beneficios de la aplicación de los prefabricados de
concreto donde se necesita comparar un proyecto de construcción con concreto prefabricado, frente a
otros que se hayan realizado vaciados in situ, se necesita tomar los datos obras que tengan similitud en
dimensiones y forma de construcción y trasladar los resultados que se obtengan de las mismas a los costes
que representaría haber realizado los proyectos.

Percca, A.R (2015) en su tesis describe cual es el aporte del sistema prefabricado frente al sistema
tradicional en el cual nos presenta los siguientes resultados; en donde se comparó un proyecto Tottus
Guipor (in situ) y un proyecto Tottus Guipor (Preansa).

Se obtiene como resultado que el prefabricado es 25% más costoso; sin embargo, este
resultado es el inicial, pues se deben considerar otros factores que aplican únicamente al
alcance de la presente tesis: el sector retail.

Como se muestra en la tabla, la diferencia en temas de tiempo se reduce en un 34% esto genera una
ganancia en costos.

Como se ha mencionado anteriormente, una de las ventajas competitivas del sistema de prefabricados
de concreto es obtener resultados o productos terminados con calidad de fábrica, es decir con mínima
cantidad de errores.

En la siguiente figura, se señala las razones de no conformidad o re trabajos en estructuras, quedando

que el 90% de las razones son causadas por la mano de obra empleada.
Seguridad:

Se puede desprender que entre menos hh de trabajo haya en un proyecto, el porcentaje de incidencias o
accidentes en el proyecto serían menores.

Medio Ambiente:

• A diferencia de la construcción in situ, el izaje en obra genera mucho menor ruido

y molestias en los vecinos, así como menos polvo y contaminación proveniente de
los trabajos.

• El desperdicio de acero de refuerzo es reciclado y usado nuevamente en diversos materiales útiles

para el sistema de prefabricados como ganchos de izaje, cadenas, etc. Cosa que no ocurre en el
vaciado in situ, donde es vendido como chatarra o eliminado en el desmonte.

• Menor consumo de combustible en el transporte de materiales como acero, concreto, encofrado,

eliminación de desmonte; también se elimina los ruidos ocasionados por los cortes de acero,
madera, vibración en el vaciado, etc.

El plazo de construcción, luego de haber mostrado todo el proceso constructivo y el planeamiento del
proyecto Tottus Guipor (sistema prefabricado) y haber calculado ratios de área construida de obra in situ,
se obtiene que el primer sistema es casi tres veces más rápido (o ventaja de 4 meses) que vaciando en
obra. Este resultado respalda el costo inicialmente más elevado (25% más caro) por el retorno más pronto
de la inversión, siendo finalmente mucho más rentable para proyectos de centros comerciales,
supermercados, hipermercados, etc., el empleo de elementos prefabricados de concreto

Fabricantes de concreto prefabricado:

• PROCONCRETO
• CONSYCON
• COVIPRE
• UNICON
• PRELIMA
• PREFAC
 • ESPREMI

CONCLUSION

• Por todo lo expuesto, se puede definir que la aplicación del sistema constructivo de
elementos prefabricados de concreto tiene beneficios claves en un proyecto de construcción
y ventajas resaltantes frente a la obra convencional, principalmente en obras de gran
envergadura.

• El sistema tradicional según lo investigado consume más tiempo, mano de obra, materiales
(% mayor de desperdicios), encofrados, posibles fallos en el diseño y requiere más frentes de
supervisión (En el área de acero, concreto, encofrado, materiales).

• El sistema prefabricado, reduce notoriamente, el tiempo de ejecución, mejora el diseño

constructivo, tiene un mejor control de calidad, menos porcentajes de desperdicios de
materiales, esto con lleva a una mejor productividad y genera ganancia en el proyecto
siempre y cuando se realice una correcta programación y diseño en la estructura.
• Se reduce los accidentes ocupacionales.
REFERENCIAS BIBLIOGRÁFICAS

Ministerio de Vivienda, Construcción y Saneamiento (2009). Norma E.030 Diseño

Sismorresistente. Lima – Perú
Portillo, R. J. (2009). Análisis, evaluación y rediseño de losas prefabricadas de concreto armado,
aligeradas con poli estireno expandido, ensaya en un laboratorio un modelo de propuesta de losas
prefabricadas de concreto armado y aligeradas con poli estireno expandido (Tesis Pregrado)
Universidad de San Carlos de Guatemala, Guatemala.
Pérez S., & Soplin L. (2019). Análisis para la implantación de un nuevo sistema constructivo en
edificios. [Tesis para optar el grado de bachiller en Ingeniería Civil]. UNIVERSIDAD PERUANA DE
CIENCIAS APLICADAS.
Rivera, G.D. (2017). Análisis comparativo del sistema prefabricado de losa aligerada vigacero vs el
sistema convencional de una edificación de 6 pisos en Huancayo, 2016 (Tesis Pre Grado)
Universidad Peruana Los Andes, Huancayo - Perú.
VARGAS, B. (2007). Industrialización de la construcción para la vivienda social. (Estudio de casos:
España – Colombia, Madrid: Revista Nodo N°3 – Volumen 2) Recuperado de
file:///C:/Users/OSCAR/Downloads/DialnetIndustrializacionDeLaConstruccionParaLaViviendaSoc
-3396693.pdf [Consulta: 16 de abril de 2018]
