Dimensionamiento de conductores
EJEMPLO :Dimensionamiento del circuito derivado C-5 para ALUMBRADO Y TOMACORRIENTES
Realizar el dimensionamiento de un circuito derivado en una instalación eléctrica, es determinar el conductor principal de este
circuito que corresponde al circuito de iluminación y tomacorrientes
Plano de Instalación Eléctrica – IE-01 Circuito de Iluminación C-5

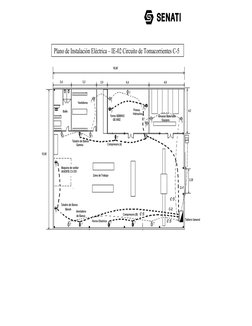

Plano de Instalación Eléctrica – IE-02 Circuito de Tomacorrientes C-5
DIMENSIONAR Y SELECCIONAR LOS LOS COMPONENTES DEL TABLERO DE CONTROL
Hoja de calculo para el dimensionamiento de los componentes del tablero de distribucion
Donde:

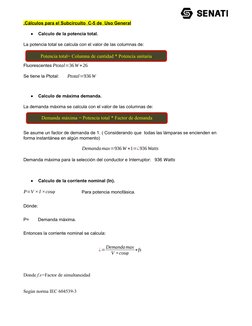

.Cálculos para el Subcircuito C-5 de Uso General
Calculo de la potencia total.
La potencia total se calcula con el valor de las columnas de:
Potencia total= Columna de cantidad * Potencia unitaria
Fluorescentes Ptotal=36 W∗26
Se tiene la Ptotal: Ptotal=936 W
Calculo de máxima demanda.
La demanda máxima se calcula con el valor de las columnas de:
Demanda máxima = Potencia total * Factor de demanda
Se asume un factor de demanda de 1. ( Considerando que todas las lámparas se encienden en
forma instantánea en algún momento)
Demanda max=936 W ∗1=¿ 936 Watts
Demanda máxima para la selección del conductor e Interruptor: 936 Watts
Calculo de la corriente nominal (In).
P=V × I ×cosφ Para potencia monofásica.
Dónde:
P= Demanda máxima.
Entonces la corriente nominal se calcula:
Demanda max
¿= ∗fs
V ×cosφ
Donde f.s=Factor de simultaneidad
Según norma IEC 604539-3

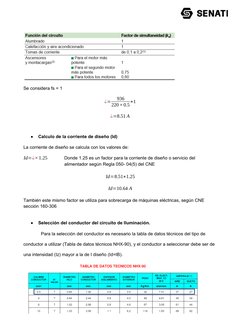

Se considera fs = 1
936
¿= ∗1
220 × 0.5
¿=8.51 A
Calculo de la corriente de diseño (Id)
La corriente de diseño se calcula con los valores de:
Id=¿× 1.25 Donde 1.25 es un factor para la corriente de diseño o servicio del
alimentador según Regla 050- 04(5) del CNE
Id=8.51∗1.25
Id=10.64 A
También este mismo factor se utiliza para sobrecarga de máquinas eléctricas, según CNE
sección 160-306
Selección del conductor del circuito de Iluminación.
Para la selección del conductor es necesario la tabla de datos técnicos del tipo de
conductor a utilizar (Tabla de datos técnicos NHX-90), y el conductor a seleccionar debe ser de
una intensidad (Iz) mayor a la de I diseño (Id=IB).

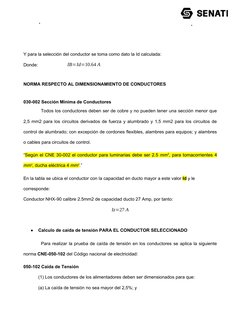

Y para la selección del conductor se toma como dato la Id calculada:
Donde: IB=Id=10.64 A
NORMA RESPECTO AL DIMENSIONAMIENTO DE CONDUCTORES
030-002 Sección Mínima de Conductores
Todos los conductores deben ser de cobre y no pueden tener una sección menor que
2,5 mm2 para los circuitos derivados de fuerza y alumbrado y 1,5 mm2 para los circuitos de
control de alumbrado; con excepción de cordones flexibles, alambres para equipos; y alambres
o cables para circuitos de control.
“Según el CNE 30-002 el conductor para luminarias debe ser 2.5 mm2, para tomacorrientes 4
mm2, ducha eléctrica 4 mm2.”
En la tabla se ubica el conductor con la capacidad en ducto mayor a este valor Id y le
corresponde:
Conductor NHX-90 calibre 2.5mm2 de capacidad ducto 27 Amp, por tanto:
Iz=27 A
Calculo de caída de tensión PARA EL CONDUCTOR SELECCIONADO
Para realizar la prueba de caída de tensión en los conductores se aplica la siguiente
norma CNE-050-102 del Código nacional de electricidad:
050-102 Caída de Tensión
(1) Los conductores de los alimentadores deben ser dimensionados para que:
(a) La caída de tensión no sea mayor del 2,5%; y

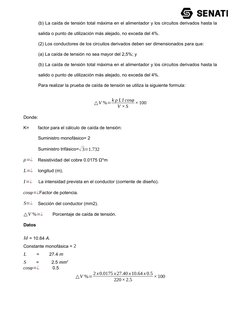

(b) La caída de tensión total máxima en el alimentador y los circuitos derivados hasta la
salida o punto de utilización más alejado, no exceda del 4%.
(2) Los conductores de los circuitos derivados deben ser dimensionados para que:
(a) La caída de tensión no sea mayor del 2,5%; y
(b) La caída de tensión total máxima en el alimentador y los circuitos derivados hasta la
salido o punto de utilización más alejado, no exceda del 4%.
Para realizar la prueba de caída de tensión se utiliza la siguiente formula:
k ρ L I cosφ
△ V %= × 100
V ×S
Donde:
K= factor para el cálculo de caída de tensión:
Suministro monofásico= 2
Suministro trifásico=√ 3=1.732
ρ=¿ Resistividad del cobre 0.0175 Ω*m
L=¿ longitud (m).
I =¿ La intensidad prevista en el conductor (corriente de diseño).
cosφ=¿ Factor de potencia.
S=¿ Sección del conductor (mm2).
△ V %=¿ Porcentaje de caída de tensión.
Datos
Id = 10.64 A.
Constante monofásica = 2
L = 27.4 m
S = 2.5 mm2
cosφ=¿ 0.5
2 x 0.0175 x 27.40 x 10.64 x 0.5
△ V %= × 100
220 × 2.5

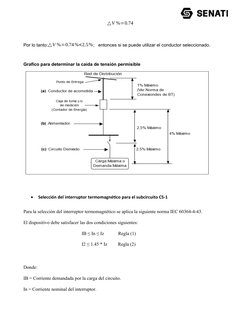

△ V %=0.74
Por lo tanto: △ V %=0.74 %<2.5 % ; entonces si se puede utilizar el conductor seleccionado.
Grafico para determinar la caída de tensión permisible
Selección del interruptor termomagnético para el subcircuito C5-1
Para la selección del interruptor termomagnético se aplica la siguiente norma IEC 60364-4-43.
El dispositivo debe satisfacer las dos condiciones siguientes:
IB ≤ In ≤ Iz Regla (1)
I2 ≤ 1.45 * Iz Regla (2)
Donde:
IB = Corriente demandada por la carga del circuito.
In = Corriente nominal del interruptor.

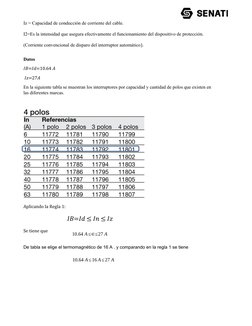

Iz = Capacidad de conducción de corriente del cable.
I2=Es la intensidad que asegura efectivamente el funcionamiento del dispositivo de protección.
(Corriente convencional de disparo del interruptor automático).
Datos
𝐼𝐵=𝐼𝑑=10.64 𝐴
𝐼𝑧=27𝐴
En la siguiente tabla se muestran los interruptores por capacidad y cantidad de polos que existen en
las diferentes marcas.
Aplicando la Regla 1:
𝐼𝐵=𝐼𝑑 ≤ 𝐼𝑛 ≤ 𝐼𝑧
Se tiene que
10.64 A ≤∈≤27 A
De tabla se elige el termomagnético de 16 A . y comparando en la regla 1 se tiene
10.64 A ≤ 16 A ≤ 27 A
2. Cálculos para el circuito C-5 de tomacorrientes
La potencia total se calcula con el valor de las columnas de:
Potencia total= Columna de cantidad * Potencia unitaria
Potencia de tomacorrientes Ptotal=230 W∗10
Se tiene la Ptotal: Ptotal=2300 W
Calculo de máxima demanda.
La demanda máxima se calcula con el valor de las columnas de:
Demanda máxima = Potencia total * Factor de demanda
Se asume un factor de demanda de 0.6-- asumiendo que no se prendan todos los equipos
Demanda max=2300 W∗0.6=¿ 1380 Watts
Demanda máxima para la selección del conductor e Interruptor: 1380 Watts
Calculo de la corriente nominal (In).
P=V × I ×cosφ Para potencia monofásica.
Dónde:
P= Demanda máxima.
Entonces la corriente nominal se calcula:
Demanda max
¿=
V ×cosφ
1380
¿=
220 × 0.8
¿=7.84 A
Calculo de la corriente de diseño (Id)
La corriente de diseño se calcula con los valores de:
Id=¿× 1.25 Donde 1.25 es un factor para la corriente de diseño o servicio del
alimentador según Regla 050- 04(5) del CNE
Id=7.84∗1.25
Id=9.8 A
También este mismo factor se utiliza para sobrecarga de máquinas eléctricas, según CNE
sección 160-306
Selección del conductor del circuito C5-2 de Tomacorrientes.
Para la selección del conductor es necesario la tabla de datos técnicos del tipo de
conductor a utilizar (Tabla de datos técnicos NHX-90), y el conductor a seleccionar debe ser de
una intensidad (Iz) mayor a la de I diseño (Id=IB).
Y para la selección del conductor se toma como dato la Id calculada:
Donde: IB=Id=9.8 A
NORMA RESPECTO AL DIMENSIONAMIENTO DE CONDUCTORES
030-002 Sección Mínima de Conductores
Todos los conductores deben ser de cobre y no pueden tener una sección menor que
2,5 mm2 para los circuitos derivados de fuerza y alumbrado y 1,5 mm2 para los circuitos de
control de alumbrado; con excepción de cordones flexibles, alambres para equipos; y alambres
o cables para circuitos de control.
“Según el CNE 30-002 el conductor para luminarias debe ser 2.5 mm2, para tomacorrientes 4
mm2, ducha eléctrica 4 mm2.”
En la tabla se ubica el conductor con la capacidad en ducto mayor a este valor Id y le
corresponde:
Conductor NHX-90 calibre 4 mm2 de capacidad ducto 34 Amp, por tanto:
Iz=34 A
Cálculo de caída de tensión PARA EL CONDUCTOR SELECCIONADO
Para realizar la prueba de caída de tensión en los conductores se aplica la siguiente
norma CNE-050-102 del Código nacional de electricidad:
050-102 Caída de Tensión
Para realizar la prueba de caída de tensión se utiliza la siguiente formula:
k ρ L I cosφ
△ V %= × 100
V ×S
Donde:
K= factor para el cálculo de caída de tensión:
Suministro monofásico= 2
Suministro trifásico=√ 3=1.732
ρ=¿ Resistividad del cobre 0.0175 Ω*m
L=¿ longitud (m).
I =¿ La intensidad prevista en el conductor (corriente de diseño).
cosφ=¿ Factor de potencia.
S=¿ Sección del conductor (mm2).
△ V %=¿ Porcentaje de caída de tensión.
Datos
Id = 9.8 A.
Constante monofásica = 2
L = 37 m
S = 4.0 mm2
cosφ=¿ 0.8
2 x 0.0175 x 37 x 9.8 x 0.8
△ V %= × 100
220 × 4
△ V %=0.92
Por lo tanto: △ V %=0.92% <2.5 %; entonces si se puede utilizar el conductor seleccionado.
Grafico para determinar la caída de tensión permisible
Selección del interruptor termomagnético para el subcircuito C5-2
Para la selección del interruptor termomagnético se aplica la siguiente norma IEC 60364-4-43.
El dispositivo debe satisfacer las dos condiciones siguientes:
IB ≤ In ≤ Iz Regla (1)
I2 ≤ 1.45 * Iz Regla (2)
Donde:
IB = Corriente demandada por la carga del circuito.
In = Corriente nominal del interruptor.
Iz = Capacidad de conducción de corriente del cable.
I2=Es la intensidad que asegura efectivamente el funcionamiento del dispositivo de protección.
(Corriente convencional de disparo del interruptor automático).
Datos
𝐼𝐵=𝐼𝑑=9.8 𝐴
𝐼𝑧=34
En la siguiente tabla se muestran los interruptores por capacidad y cantidad de polos que existen en
las diferentes marcas.
Aplicando la Regla 1:
𝐼𝐵=𝐼𝑑 ≤ 𝐼𝑛 ≤ 𝐼𝑧
Se tiene que
9.8 A ≤∈≤27 A
De tabla se elige el termomagnético de 20 A . y comparando en la regla 1 se tiene
9.8 A ≤ 20 A ≤ 34 A
Determinación del conductor de enlace equipotencial para los tomacorrientes
060-814 Dimensionamiento del Conductor de Enlace Equipotencial
La sección del conductor de enlace equipotencial no debe ser menor que aquellas dadas
en la Tabla 16, pero en ningún caso necesita ser mayor que el conductor de mayor
sección no puesto a tierra en el circuito.
Para la selección del conductor puesta a tierra es necesario Aplicar la norma CNE 060-814
Dimensionamiento del Conductor de Enlace Equipotencial tabla 16.
La tabla 16 nos indica el calibre del conductor de enlace equipotencial y que está en función a la
capacidad del interruptor termomagnético que protege dicho circuito
Dispositivo de protección del circuito C5-2 de tomacorrientes-Interruptor termomagnético
de 20 A de tabla 16 le corresponde conductor de tierra de 2.5 mm2
060-204 Conexiones de Puesta a Tierra en Sistemas de Corriente Alterna
(2) Cuando el sistema sea puesto a tierra en un punto, cualquiera que éste sea, el conductor de
puesta a tierra debe tenderse hacia, y ser individual, para cada acometida, y debe tener una
capacidad nominal no menor que la indicada en la Tabla 17;
Nota Importante: Todo este procedimiento se realiza para el conductor del circuito de
iluminación, de igual manera se debe de realizar para el circuito de tomacorrientes del circuito
C-5. Ver esquema.
3. Calculos para seleccionar el interruptor general del circuito C-5
- Para la selección del conductor e Interruptor general de este circuito C-5, este controlará
a los dos circuitos : circuito de iluminación y circuito de tomacorriente por tanto se tiene
que tomar en cuenta las dos demandas máximas : 702+ 1150 = 1852 W.
( demanda max . para el cálculo de la corriente de diseño y la correspondiente selección
del conductor e interruptor termomagnetico general ).
- El conductor general de este circuito se selecciona de la misma manera como se realizó
para el circuito de iluminación y tomacorrientes.
Selección del interruptor termomagnético General del circuito C-5
Para la selección del interruptor termomagnético se aplica la siguiente norma IEC 60364-4-43.
El dispositivo debe satisfacer la condicion:
IB ≤ In ≤ Iz Regla (1)
Donde:
IB = Corriente demandada por la carga del circuito.
In = Corriente nominal del interruptor.
Iz = Capacidad de conducción de corriente del cable.
Datos para dimensionar el termomagnético general del circuito C-5
V=220 V
Cosϕ=0.8
Demanda máxima = Demanda max Iluminacion + Demanda max Tomacorrientes
Entonces Demanda Max= P= 702+1150 = 1852 W.
Corriente Nominal In
Si la potencia ( demanda Max)
P=V × I ×cosφ
Entonces
Entonces la corriente nominal se calcula:
Demanda max
¿= ×f .s
V ×cosφ
Donde f.s=Factor de simultaneidad
(1) Para tableros de Distribución que alimentan determinado número de circuitos
Según norma IEC 60439-3 edición 2001( norma corregida a la de 1999)
Si son 2 circuitos iluminación -tomacorrientes Fs=0.8
.
Se tiene 2 circuitos de control de alumbrado y tomacorrientes por tanto Fs = 0.8
1852
¿= × 0.8
220 × 0.8
In = 8.42 A
Calculo de la corriente de diseño (Id)
La corriente de diseño se calcula con los valores de:
Id=¿× 1.25 Donde 1.25 es un factor para la corriente de diseño o servicio del
alimentador según Regla 050- 04(5) del CNE
Id=8.42∗1.25
Id=10.52 A
Selección del conductor Alimentador:
Con IB=Id=10.52 A y con las características del conductor se determina la sección del
conductor alimentador de este circuito C-5 y le corresponde conductor 2.5 mm2 con corriente
en ducto Iz= 27 Amp.
Para la selección del interruptor termomagnético se aplica la siguiente norma IEC 60364-4-43.
El dispositivo debe satisfacer la condicion:
IB ≤ In ≤ Iz Regla (1)
Por tanto 10.52 A ≤ In ≤27 A donde In es la Corriente nominal del interruptor
En la siguiente tabla se muestran los interruptores por capacidad y cantidad de polos que
existen en las diferentes marcas.
Se selecciona el interruptor termomagnético C16
Aplicando la regla 1 IB ≤∈≤ Iz
10.52 A ≤ 16 ≤ 27 A
Por tanto En la tabla se ubica el interruptor termomagnético que corresponde:
Y se selecciona el Interruptor termomagnético monopolar C16 como interruptor general del
circuito C-5
Diagrama unifilar del circuito C-5
OBSERVACION IMPORTANTE:
Determinación
SI EN EL CALCULO DE TOMACORRIENTES SE DETERMINO EL CONDUCTOR DE 4mm2…
ESTE CONDUCTOR TIENE UNA CORRIENTE DE Iz=34 Amp. POR CUESTIONES
PRACTICAS DEBE DE ELEGIRSE EL TERMOMAGNETICO general DE 20 A.
10.52 A ≤ 20 ≤ 34 A
Información importante
APLICACION DE CODIGO Y REGLAMENTO
Para todo lo no especificado estas deberán cumplir estrictamente con las siguientes normas,
recomendaciones, entre otras que se indican a continuación:
Código Nacional de Electricidad, Utilización 2006, en general se aplica en el diseño eléctrico.
Manual de sustentación de Código Nacional de Electricidad – Sustento 2001.
Reglamento Nacional de Edificaciones, Norma EM.010, Artículo 3.
Norma 175-2008-MEM/RM. Cables Libres de Halógenos y Tipos de tomacorrientes
permitidos.
Norma A.040. – Capitulo II, Articulo 6, i).
Norma técnica peruana NTP 370.301-2002:
Instalaciones eléctricas en edificios , selección e instalación de equipos eléctricos, capacidad
de corriente nominal de conductores en canalizaciones
FACTORES A CONSIDERAR EN UNA INSTALACION ELECTRICA
Factor de simultaneidad fs. Cociente entre la potencia eléctrica máxima que puede entregar
una instalación eléctrica, y la suma de las potencias nominales de todas las cargas que pueden
conectarse a ella.
Factor de simultaneidad : Normalmente, la operación simultanea de todas las cargas de un
sistema, nunca ocurre, apareciendo siempre determinado grado de diversidad, que se expresa
para cada grupo de cargas, mediante el factor de simultaneidad.
1) Para tableros de Distribución que alimentan determinado número de circuitos: Norma IEC
60439-3, edición 2001( norma corregida a la de 1999)
Según la IEC el cálculo de corriente prevista en cada circuito se calculará de acuerdo
con la fórmula:
n= número de tomas o receptores.
𝐼 = 𝑛𝑥𝐼𝑎𝑥𝐾𝑠𝑥𝐾𝑢
Ia= intensidad prevista por toma o receptor.
Ks (factor de simultaneidad)
Ku (factor de utilización).
Factor de demanda para Iluminación de taller = 0.75 ( ver tabla 23- Norma IEC), asumiendo que
simultáneamente no se prenden todas las lámparas
2) Para grupos de cargas del mismo tipo, se especifican los siguientes factores:
Factor de simultaneidad para cuadros de distribución (IEC 60439)
TABLA 9
Fuente: https://eduscol.education.fr/sti/sites/eduscol.education.fr.sti/files/ressources/pedagogiques/946/946-guia-instalaciones-
electricas-2008-s.e.pdf
Factor de utilización o factor de demanda:; los receptores eléctricos tienen una potencia
nominal, pero no siempre funcionan a plena potencia; y es definido como el cociente entre la
potencia efectivamente demandada por la carga, y la potencia nominal de la misma..
El Factor de demanda = Demanda máxima de un sistema / Carga total conectada en el sistema
Ejemplo: Si una resistencia tiene una potencia mostrada en la placa del equipo de 4800W y
cuando se conecta realmente tiene una demanda máxima de 1600W, el F.D es igual a:
(1600W/4800W)x100 = 33%.
La NTC 2050 y la NFPA 70 usan factores de demanda y la IEC usa factores de simultaneidad,
tanto como los factores de demanda y de simultaneidad dependen del circuito ramal para así
determinar el tamaño del alimentador o acometida
http://e-ducativa.catedu.es/44700165/aula/archivos/repositorio/1000/1107/html/
2_clculos_en_la_instalaciones_de_nuestra_vivienda.html
http://www.sectorelectricidad.com/12391/calculo-de-seccion-por-intensidad-admisible-ejemplo-
de-aplicacion-de-coeficientes-de-correccion/
https://www.youtube.com/watch?v=--vcxAmyamE Factores de demanda
CUADRO DE CARGAS EN UNA INSTALACION ELECTRICA Y FACTORES DE DEMANDA
Según norma: cualquier carga funcionando mas de una hora se considera f.d 100% y el numero
de artefactos en un circuito de una instalación se debe tener en cuenta la tabla para el f,d
NOTAS IMPORTANTES
Cuadro comparativo de los factores de simultaneidad en el marco normativo nacional e
internacional. Según norma IEC 604539-3
SELECCIÓN DE CONDUCTORES CON FACTORES DE CORRECCION
Para la selección de los conductores y para los factores de corrección se ha considerado las
siguientes tablas del Código Nacional Eléctrico del Perú: Tabla 5 A: Factor temperatura
ambiente. Tabla 5 C: Factor reducción por agrupamiento.
