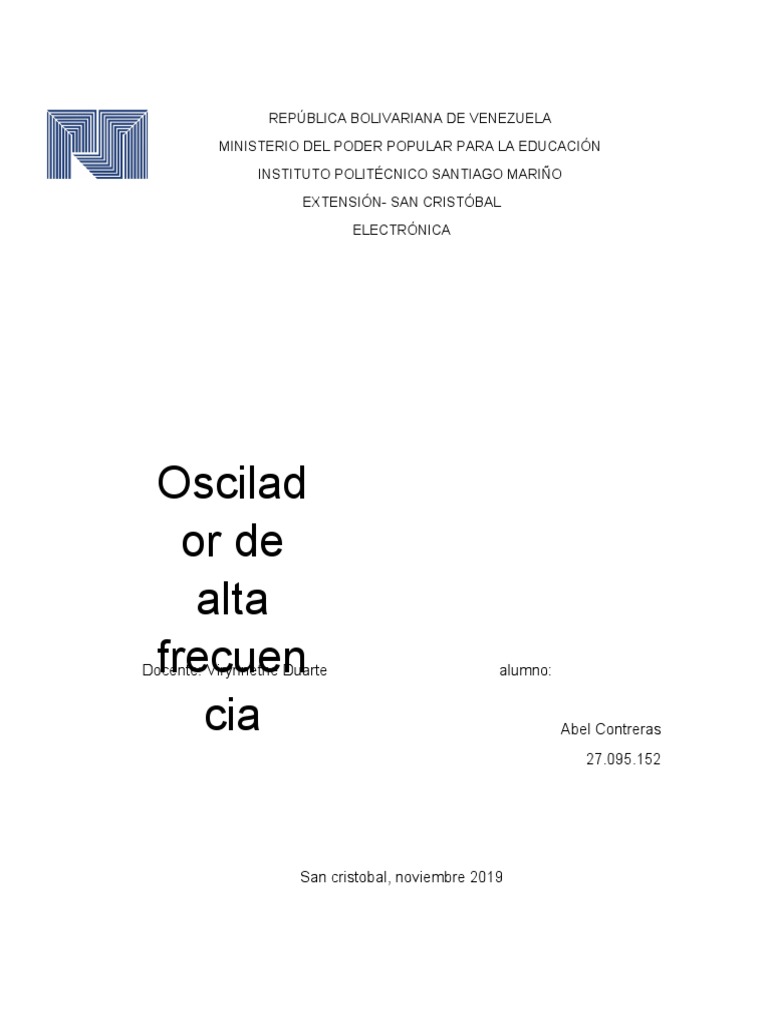

REPÚBLICA BOLIVARIANA DE VENEZUELA
MINISTERIO DEL PODER POPULAR PARA LA EDUCACIÓN
INSTITUTO POLITÉCNICO SANTIAGO MARIÑO
EXTENSIÓN- SAN CRISTÓBAL
ELECTRÓNICA
Oscilad
or de
alta
frecuen
Docente: Virynnethe Duarte alumno:
cia Abel Contreras
27.095.152
San cristobal, noviembre 2019
INTRODUCCIÓN
Aplicaciones de la Electrónica Realmente la electrónica tiene muchísimas
aplicaciones y desarrolla una gran variedad de tareas. Tiene aplicación en la
industria, en las telecomunicaciones, en la medicina, en la seguridad, en el
bienestar, y es que estamos conviviendo diariamente con ella.
Hoy en día, la utiliación de la electrónica se aplican en diferentes campos, ya
sea, en medicina, agricultura, investigación, seguridad, transporte, comunicaciones,
bienestar, etc. Estos usos implican la creación o la detección de campos
electromagnéticos y corrientes eléctricas.
ahora se hizo necesario diseñar un modelo que pudiera crear estas señales,
mediante un circuito, con la ayuda de la electrónica especialidad de la carrera
cursante, por ende encontramos que esto era posible recreado un dispositivo
electrónico como lo es el oscilador de alta frecuencia ajustable.
Un oscilador Es un circuito que produce un continuo,Forma de onda alterna y repetida sin
ninguna entrada. Los osciladores básicamente convierten el flujo de corriente unidireccional
de una fuente de CC a una forma de onda alterna que es de la frecuencia deseada, como lo
deciden los componentes de su circuito.
A través de esta investigación desarrollaremos parámetros y diseño para llevar a
cabo dicho proyecto.
EL OSCILADOR
Un oscilador es un sistema capaz de crear perturbaciones o cambios
periódicos o cuasi periódicos en un medio, ya sea un medio material (sonido)
o un campo electromagnético (ondas de radio, microondas, infrarrojo, luz
visible, rayos X, rayos gamma, rayos cósmicos), en electrónica un oscilador
es un dispositivo capaz de convertir la energía de corriente continua en
corriente alterna de una determinada frecuencia, dicho de otra forma, es un
circuito que es capaz de convertir la corriente continua en una corriente que
varía de forma periódica en el tiempo (corriente periódica); estas oscilaciones
pueden ser sinusoidales,2 cuadradas, triangulares, etc., dependiendo de la
forma que tenga la onda producida, un oscilador de onda cuadrada suele
denominarse multivibrador y por lo tanto, se les llama osciladores sólo a los
que funcionan en base al principio de oscilación natural, constituidos por una
bobina L (inductancia) y un condensador C (Capacitancia), mientras que a
los demás se le asignan nombres especiales.
Es fundamentalmente un amplificador, cuya señal de entrada se toma
de su propia salida a través de un circuito de realimentación, se puede
considerar que está compuesto por: un circuito cuyo desfase depende de la
frecuencia, ejemplo: oscilante eléctrico (LC) o electromecánico (cuarzo),
retardador de fase RC o puente de Wien. Un elemento amplificador, un
circuito de realimentación.
Los osciladores son circuitos electrónicos generalmente alimentados
con corriente continua capaces de producir ondas sinusoidales con una
determinada frecuencial, existe una gran variedad de tipos de osciladores
que, por lo general, se conocen por el nombre de su creador, igualmente los
multivibradores son circuitos electrónicos que producen ondas cuadradas.
Este tipo de dispositivos, es utilizado ampliamente en conmutación, los
generadores de frecuencia son, junto con los amplificadores y las fuentes de
alimentación, la base de cualquier circuito electrónico analógico. Son
utilizados para numerosas aplicaciones entre las que podemos destacar las
siguientes: como generadores de frecuencias de radio y de televisión en los
emisores de estas señales, osciladores maestros en los circuitos de
sincronización, en relojes automáticos, como osciladores locales en los
receptores, como generadores de barrido en los tubos de rayos catódicos y
de televisores, etc. Los osciladores son generadores que suministran ondas
sinusoidales y existen multitud de ellos. Generalmente, un circuito oscilador
está compuesto por: un "circuito oscilante", "un amplificador" y una "red de
realimentación", poner esquema de un Circuito Oscilante, el circuito oscilante
suele estar compuesto por una bobina (o inductancia) y por un condensador,
el funcionamiento de los circuitos osciladores (osciladores de ahora en
adelante) suele ser muy similar en todos ellos; el circuito oscilante produce
una oscilación, el amplificador la aumenta y la red de realimentación toma
una parte de la energía del circuito oscilante y la introduce de nuevo en la
entrada produciendo una realimentación positiva. Esquema general de un
oscilador. Hay que tener cuidado y no confundir "circuito oscilante" con
"oscilador". El circuito oscilante es el encargado de producir las oscilaciones
deseadas; sin embargo, no es capaz de mantenerlas por sí solo. El oscilador
es el conjunto que forman el circuito oscilante, el amplificador y la red de
realimentación juntos.
Parámetros del oscilador
• Frecuencia: es la frecuencia del modo fundamental
• Margen de sintonía, para los de frecuencia ajustable, es el rango de
ajuste
• Potencia de salida y rendimiento. El rendimiento es el cociente entre la
potencia de la señal de salida y la potencia de alimentación que consume
• Nivel de armónicos: potencia del armónico referida a la potencia del
fundamental, en dB
• Pulling: variación de frecuencia del oscilador al variar la carga
• Pushing: variación de frecuencia del oscilador al variar la tensión de
alimentación – Deriva con la temperatura: variación de frecuencia del
oscilador al variar la temperatura
• Ruido de fase o derivas instantáneas de la frecuencia
• Estabilidad de la frecuencia a largo plazo, durante la vida del oscilador
OSCILADOR DE ALTA FRECUENCIA
El oscilador de alta frecuencia que describimos es muy simple, y, de
acuerdo con la bobina usada, puede producir señales en la banda que va de
500 kHz a 15MHz, en la banda más baja, de ondas medias entre 500 a 1.600
kHz, las señales de este oscilador tendrán alcance relativamente pequeño,
del orden de hasta 5 metros, y podrán ser captados en cualquier radio
común.
a medida que la frecuencia se eleva, sin embargo, el alcance va en aumento,
de modo que en la banda de 7 a 15 MHz ya tendremos algunas decenas o
incluso centenas de metros. Sin embargo, será necesario usar una radio que
tenga banda de ondas cortas para captar estas señales.
El aparato transmite una señal continua, o sea, se trata de un
transmisor de CW (Continous Wave: onda continua) que precisa ser
codificado por un manipulador,interrumpiendo la señal en intervalos
regulares podemos transmitir mensajes.
Un manipulador hace la interrupción, y se puede construir como muestra la
figura 1.
El circuito
El oscilador que proponemos del tipo Hartley en que la bobina l1 en
conjunto con CV determina Ia frecuencia de las oscilaciones.
EI transistor entrega al circuito oscilante la energía que el mismo
precisa para mantenerse en oscilación y esta entrega es controlada por el
circuito de realimentación dado por C1 y R1.
La fuente de energía está formada por 4 pilas pequeñas que
proporcionan una tensión de 6V.
La antena será un trozo de alambre estirado, de hasta 5 metros de largo
MONTAJE
A continuación vemos el circuito completo del oscilador, observándose que el
capacitor C1 depende de la banda de frecuencias.
El transistor usado puede tanto ser el BF494 ó BF495 como el
2N2222. EI diseño en puente es dado para el BF494, ya que el 2N2222 tiene
cubierta metálica o plástica con disposición diferente de terminales.
Para el 2N2222 o bien 2N2218 se puede alimentar el circuito con 9V ó 12V y
tener una potencia mayor.
La conexión a tierra, a partir del negativo de la batería, también
permite un aumento de la eficiencia del circuito que pasará a tener mayor
alcance.
EI capacitor variable CV puede ser retirado de radios transistorizados fuera
de uso, y si no se puede emplear un trimmer en su lugar.
La conexión X1 del diagrama es optativa. Con ella podemos aumentar
la banda de frecuencia sintonizada conectando las dos secciones del
variable en paralelo.
USO
Se conecta en las cercanías de! transmisor una radio sintonizada para
la frecuencia en que se espera que emita sus señales el oscilador, de
acuerdo con la bobina. Busque una frecuencia libre.
Se presione el manipulador y ajuste CV hasta recibir la señal en la
forma de un "soplo" en el parlante.
Se verifique si la señal puede captarse con más intensidad en otro
punto de la sintonía, ya que se puede perfectamente captar una oscilación
múltiple (armónica) en lugar de la señal fundamental que es más fuerte.
Se aleje el receptor para comprobar el alcance. Si la señal se
desvanece enseguida, indica que la señal sintonizada no es la fundamental.
Intente un nuevo ajuste.
OTROS OSCILADORES
Oscilador Armstrong
Uno de los primeros sistemas utilizados por los transmisores de
radiodifusión FM fue el sistema Armstrong, que se ven en los diagramas de
bloques El sistema Armstrong utiliza un desfasador y un modulador
equilibrado. La señal de RF del oscilador a cristal se aplica al desfasador y al
modulador equilibrado. Lo único que ocurre en el desfasador es un desfase
de 90° de la señal sin modular. Tanto la señal de AF moduladora como la
señal de RF sin modular se aplican a la entrada del modulador equilibrado.
En éste, la señal de RF está modulada en amplitud por la señal de AF,
produciéndose las frecuencias de las bandas laterales superior e inferior. Sin
embargo, que la acción de un modulador equilibrado es tal que la portadora
de RF se suprime o se anula, dejando sólo la salida de la banda lateral a la
salida. La energía de la banda lateral del modulador equilibrado se combina
entonces con la frecuencia de la portadora de salida en el desfasador.
Oscilador Meissner
Como hemos visto hay muchos tipos de osciladores y cada uno suele
llevar el nombre de quien lo diseñó. Comenzaremos con el oscilador
Meissner que está compuesto por un circuito oscilante LC, una etapa
amplificadora y una realimentación positiva. Una de las características de
este oscilador es que la realimentación se produce por medio de un acoplo
inductivo, es decir, entre una bobina auxiliar y la bobina que compone el
circuito tanque. En estos osciladores la oscilación desacoplada y amplificada
debe ser introducida de nuevo en el circuito oscilante, y para conseguir que
la oscilación que entró en un principio al circuito sea reforzada, la oscilación
de la realimentación debe estar en fase con ella.
Oscilador Hartley
La principal característica de estos circuitos osciladores es que no
utilizan una bobina auxiliar para la realimentación, sino que aprovechan parte
de la bobina del circuito tanque, dividiéndose ésta en dos mitades, L1 y L2.
Colocamos dos resistencias para polarizar adecuadamente el transistor. Hay
dos formas de alimentar al transistor: en serie y en paralelo. La alimentación
serie se produce a través de la bobina, L2, circulando por ella una corriente
continua. La alimentación en paralelo se efectúa a través de la resistencia del
colector, quedando en este caso perfectamente aislados el componente de
continua y el componente de alterna de señal.
Oscilador Collpitts
Este oscilador es bastante parecido al oscilador de Hartley. La
principal diferencia se produce en la forma de compensar las pérdidas que
aparecen en el circuito tanque y la realimentación, para lo cual se realiza una
derivación de la capacidad total que forma el circuito resonante. Una parte de
la corriente del circuito oscilante se aplica a la base del transistor a través de
un condensador, aunque también se puede aplicar directamente. La tensión
amplificada por el transistor es realimentada hasta el circuito oscilante a
través del colector. Como en todos los circuitos que tengan transistores
necesitamos conectar resistencias para polarizarlos. La tensión de reacción
se obtiene de los extremos de uno de los condensadores conectados a la
bobina en paralelo.
Oscilador en puente de Wien
Hasta ahora hemos visto los osciladores tipo LC, vamos a ver ahora
un oscilador tipo RC, el denominado oscilador en puente de Wien. Cuando
trabajemos en bajas frecuencias no vamos a poder usar los osciladores tipo
LC, debido a que el tamaño de la bobina y de la resistencia tendrían que ser
demasiado grandes y caros. Para sustituirlos vamos a usar una red
desfasadora formada por RC, es decir, resistencias y condensadores, como
es el caso del ya mencionado oscilador en puente de Wien. Está constituido
por una etapa oscilante, dos etapas amplificadoras, formadas por dos
transistores. El circuito está conectado en emisor común y al tener dos
etapas en cascada la señal es desfasada 360º y después vuelve a ser
realimentada al circuito puente.
Circuito Demostrativo
Elementos utilizados
1Bateria de 9v
3 Capacitores (C1 100 nf, C2 4,7 uf, C3 10 nf).
2 Diodo Led de color (D1,D2)
1 Oscilador (NE555)
3 Resistencias (R1 10K, R2 1K, R3 680 ohm)
1 Generador de Señales
1 Osciloscopio
Circuito al momento de la simulación
Actuación del circuito
En la primera fase se encuentra el diseño propuesto cual es un
oscilador de alta frecuencia ajustable por cuya entrada del generador de
señales, se produce la señal, dicha señal se transporta e ingresa al oscilador,
a su vez esta sale y es direccionada a 3 resistencias que se encuentran en
serie, estas tienen la función de controlar la frecuencia del ciclo para que de
esta manera pueda funcionar con excelencia prendiendo y apagando el led
cuando transcurra cada ciclo.
En dicho proyecto fue necesario implementar distintos elementos o
materiales como lo fueron: distintas resistencias que evitarían que por la
subida o pico de voltaje no se sobrecargara y explotaran las resistencias y de
esta manera dejaran de funcionar el 100% como es lo dispensable para un
bueno funcionamiento y a su vez dejasen de funcionar los distintos
dispositivos que se encuentran ensamblados en el diseño como lo es el
oscilador NE555, además fue importante utilizar una serie de capacitores
que nos controlarían las subidas y bajadas de tensión repentinas que
pudiesen ocurrir en nuestro diseño, haciendo así que la señal sea lo más
estable posible y los diodos led puedan activarse y funcione nuestro
proyecto.
Luego pasamos a la segunda fase, en el simulador al momento de
activar nuestro circuito se puede observar que se genera dos señales que
origina en el oscilador, estas señales son: una de color amarillo localizada en
el canal A esta en forma de onda cuadrada, esta es nuestra entrada y tiene
un voltaje 5 mv, y la segunda presentada en el canal c de color fucsia
representa una onda triangular siendo esta la señal que genera el
comportamiento de Diodo Led y tiene un voltaje de 10 mv.
CONCLUSION
Los dispositivos electrónicos se ocupan de convertir en señales
eléctricas la información procedente del mundo exterior, de procesar estas
señales y transformarlas en otras fuentes de energía, estos dispositivos
están compuestos por circuitos electrónicos que desempeñan una
determinada función.
Nuestra carrera nos permite realizar aplicaciones y diseños
electrónicos para ser utilizados a fines propios o industriales, en este caso
pudimos observar el diseño de un oscilador de alta frecuencia ajustable,
donde el dispositivo emitió una señal continua en una banda que va desde
los 500khz a 15mhz, esto es gracias a los conocimientos aprendido a lo largo
de la carrera y por ende hacer un proyecto factible con un excelente
comportamiento de los elementos engranados en el circuito.
