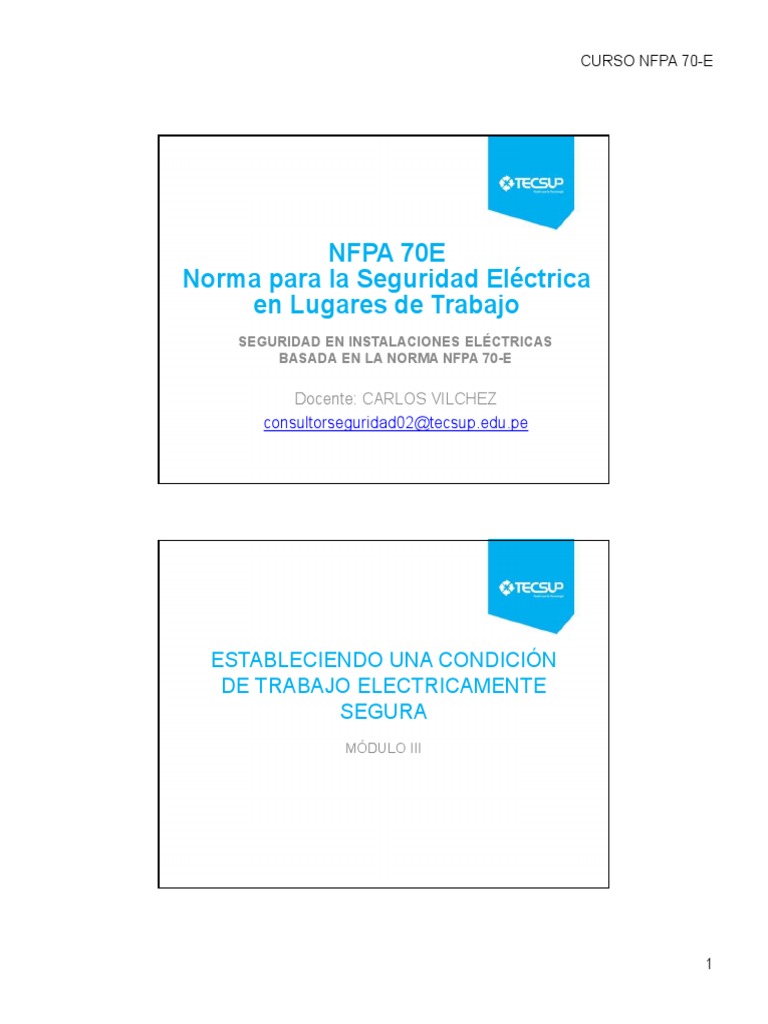

NFPA 70E
Norma para la Seguridad Eléctrica
en Lugares de Trabajo
SEGURIDAD EN INSTALACIONES ELÉCTRICAS
BASADA EN LA NORMA NFPA 70-E
1
CURSO NFPA 70-E
CONTENIDO
Condición de trabajo
eléctricamente segura
2
CURSO NFPA 70-E
3
CURSO NFPA 70-E
4
CURSO NFPA 70-E
5
CURSO NFPA 70-E
• Dispositivo de bloqueo:
– Donde se utilice una etiqueta junto con el dispositivo
de bloqueo, debe contener un enunciado que prohíba
la operación no autorizada de los medios de
desconexión, o el retiro no autorizado del dispositivo.
– Los dispositivos de bloqueo deben ser adecuados
para las condiciones ambientales y para la duración
del bloqueo.
– La llave o clave debe permanecer en posesión de la
persona que instale el candado o de la persona
responsable, cuando asi lo disponga el procedimiento
establecido.
6
CURSO NFPA 70-E
Procedimiento de bloqueo /
etiqueta . Planificación
• Planificación:
– Localización de la fuente ( planos de diagramas
unifilares actualizados).
– Personas expuestas (Identificar a las personas que
pueden estar expuestas e indicar el EPP requerido).
– Persona responsable (Identificar a la persona
responsable y su responsabilidad en el
procedimiento).
7
CURSO NFPA 70-E
Bloqueo/Etiqueta Simple
Bloqueo/Etiqueta Simple
8
CURSO NFPA 70-E
Bloqueo/Etiqueta Simple
Bloqueo/Etiqueta Complejo
9
CURSO NFPA 70-E
Bloqueo/Etiqueta Complejo
Dispositivos de bloqueo/etiqueta
complejo
10
CURSO NFPA 70-E
Procedimientos de
Bloqueo/Etiqueta
Procedimientos de
Bloqueo/Etiqueta
11
CURSO NFPA 70-E
12
CURSO NFPA 70-E
13
CURSO NFPA 70-E
14
CURSO NFPA 70-E
15
CURSO NFPA 70-E
Verifique la ausencia de
tensión
16
CURSO NFPA 70-E
Diagrama Unifilar
MÓDULO IV
17
CURSO NFPA 70-E
CONTENIDO
Artículo 130
18
CURSO NFPA 70-E
Artículo 130
Condiciones de trabajo
eléctricamente segura
19
CURSO NFPA 70-E
Trabajando en exposición a
peligros eléctricos
Trabajo energizado
justificado
20
CURSO NFPA 70-E
Inspección, medición:
Inviabilidad
21
CURSO NFPA 70-E
Trabajo energizado
justificado
Trabajo energizado
justificado
4.- Condición de operación normal: Se debe permitir donde
exista una condición de operación normal:
1.- Equipo instalado apropiadamente.
2.- Equipo mantenido apropiadamente.
• Según códigos/normas, recomendaciones del fabricante.
3.- El equipo es utilizado de acuerdo a las instrucciones
incluidas en el listado y etiquetado y acorde a instrucciones
del fabricante.
4.- Puertas del equipo cerradas y aseguradas.
5.- Todas las tapas del equipo en su lugar y aseguradas.
6.- No existe evidencia de falla inminente.
• Sin arqueo, sobrecalentamiento, partes del equipo flojas
o amarradas, daño visible o deterioro.
22
CURSO NFPA 70-E
• Debe incluir:
- Descripción de los circuitos/equipos y su localización.
- Descripción de trabajo que se va realizar.
- Justificación del trabajo energizado.
- Descripción de prácticas de trabajo seguro que se
emplearán.
- Resultados de la evaluación de riesgo de choque:
Tensión, frontera de aprox. limitada/restringida, EPP y
otros equipos de protección requeridos por esta
norma.
23
CURSO NFPA 70-E
24
CURSO NFPA 70-E
Permisos de trabajo
energizado - excepciones
• Se debe permitir el trabajo eléctrico sin un
permiso, si una persona calificada está provista
y usa prácticas de trabajo seguras y EPP en
concordancia con el Capítulo 1, bajo las
siguientes condiciones:
- Prueba, detección de fallas y medición de tensión.
- Termografía, ultrasonido e inspecciones visuales fuera
de la frontera de aproximación restringida.
- Acceso y egreso de un área (no trabajo) fuera de la
frontera de aproximación restringida.
- Limpieza general y tareas no eléctricas si no se cruza
la frontera de aproximación restringida.
25
CURSO NFPA 70-E
26
CURSO NFPA 70-E
Fronteras de
protección
choque eléctrico.
Frontera de aproximación
limitada
• No debe ser cruzada por personas no calificadas.
• Excepción:
• Avisarle de posibles riesgos por una persona
calificada y ser
• Escoltada continuamente por una persona
calificada mientras este dentro de la frontera de
aproximación limitada.
• Cuando una o mas personas no calificadas trabajen en o
cerca de la frontera de aproximación limitada, la persona
designada que está a cargo del espacio de trabajo, debe
avisar acerca del riesgo eléctrico y advertir que
permanezca fuera de la frontera de aproximación
limitada.
27
CURSO NFPA 70-E
Frontera de aproximación
limitada
Frontera de aproximación
restringida
• Ninguna persona calificada debe acercarse o tomar
ningún objeto conductivo cerca de conductores
eléctricos energizados expuestos o partes de circuitos, o
más allá de la frontera de aproximación restringida, a
menos que:
- La persona calificada se encuentre aislada o
resguardada de los conductores eléctricos o partes de
circuitos energizados que operan a 50 v o más.
- Los conductores eléctricos o partes de circuitos
eléctricos energizados están aislados de la persona
calificada y de cualquier otro objeto conductor que se
halle a un potencial diferente.
28
CURSO NFPA 70-E
29
CURSO NFPA 70-E
Evaluación de riesgo de
relámpago de arco
Evaluación de riesgo de
relámpago de arco
30
CURSO NFPA 70-E
Evaluación de riesgo de
relámpago de arco
Evaluación de riesgo de
relámpago de arco
31
CURSO NFPA 70-E
Evaluación de riesgo de
relámpago de arco
32
CURSO NFPA 70-E
Evaluación de riesgo de
relámpago de arco
Frontera de relámpago de
arco
Conductor o
parte de
circuito
energizado
expuesto
Distancia
para
1,2 cal/cm2
33
CURSO NFPA 70-E
Frontera de relámpago de
arco
Frontera de relámpago de
arco
34
CURSO NFPA 70-E
Frontera de relámpago de
arco
Evaluación de riesgo de
relámpago de arco (EPP)
35
CURSO NFPA 70-E
Método de análisis de
energía incidente
Método de análisis de
energía incidente
36
CURSO NFPA 70-E
Método de análisis de
energía incidente
37
CURSO NFPA 70-E
38
CURSO NFPA 70-E
39
CURSO NFPA 70-E
40
CURSO NFPA 70-E
Categoría de EPP
EPP
1 Vestimenta resistente al arco, con valor mínimo de
resistencia al arco de 4 cal/cm2
41
CURSO NFPA 70-E
Equipo de protección:
• Casco.
• Anteojos de seguridad o gafas de seguridad:
seleccione uno.
• Protección auditiva (tapones).
• Guantes de cuero para uso industrial
• Calzado de trabajo de cuero, según sea
necesario.
42
CURSO NFPA 70-E
Equipo de protección:
• Casco
• Anteojos de seguridad o gafas de seguridad:
seleccione uno
• Protección auditiva (tapones)
• Guantes de cuero para uso industrial
• Calzado de trabajo de cuero
43
CURSO NFPA 70-E
Equipo de protección:
• Casco
• Anteojos de seguridad o gafas de seguridad: seleccione
uno
• Protección auditiva (tapones)
• Calzado de trabajo de cuero
44
CURSO NFPA 70-E
45
CURSO NFPA 70-E
46
CURSO NFPA 70-E
Evaluación de riesgo de
relámpago de arco
47
CURSO NFPA 70-E
48
CURSO NFPA 70-E
49
CURSO NFPA 70-E
Método de análisis de
energía incidente
ETIQUETADO DE EQUIPOS
• Los equipos eléctricos que están en unidades que
no son de vivienda, y que requieran ser
examinados, ajustados, reparados o mantenidos
mientras están energizados, deben ser marcados
con una etiqueta que incluya:
- Tensión del nominal del sistema.
- Frontera de relámpago de arco.
- Al menos uno de los siguientes datos: energía incidente
disponible y distancia de trabajo o categoría EPP; nivel
mínimo de resistencia al arco; nivel de EPP específico.
Método de análisis de
energía incidente
ETIQUETADO DE EQUIPOS
• El método de cálculo y los datos que avalen la
información dela etiqueta deben estar
documentados.
• La información revisada máximo cada 5 años.
• El dueño del equipo eléctrico debe ser
responsable de la documentación, instalación y
mantenimiento de la etiqueta.
50
CURSO NFPA 70-E
Etiquetado de equipos
Etiquetado de equipos
51
CURSO NFPA 70-E
• Estado de alerta.
- Cuando pueden existir peligros eléctricos
- Cuando se encuentren impedidos (capacidad
disminuida), fatiga, trabajo extendido, turnos dobles.
- Cambios en el alcance, nuevas tareas.
- Acceder a ciegas; nunca meter las manos, ni entrar o
acceder a ciegas de ninguna otra manera en áreas
que puedan contener conductores o partes de
circuitos eléctricos energizados expuestos donde
exista riesgo eléctrico.
52
CURSO NFPA 70-E
• Iluminación.
- Los empleados no deben entrar en espacios donde
exista riesgo eléctrico a menos que se provea
iluminación (trabajo en forma segura).
- No debe haber ninguna obstrucción que impida la
visión en trabajos dentro de la frontera de
aproximación limitada.
• Objetos conductores en la vestimenta.
- No se deben vestir objetos conductores de joyería y
ropa, reloj… dentro de la frontera de aproximación
restringida donde ellos representen un peligro.
53
CURSO NFPA 70-E
• Espacio libre.
- El espacio requerido por otros códigos y normas no
debe sr usado para almacenamiento.
- Debe mantenerse despejado para permitir la operación
segura del equipo eléctrico y su mantenimiento.
• Tareas generales de orden y limpieza.
- Donde exista un peligro de contacto eléctrico, los
empleados no deben desarrollar tareas de orden y
limpieza dentro de la frontera de aproximación limitada,
a menos que se provean adecuadas salvaguardias.
54
CURSO NFPA 70-E
55
CURSO NFPA 70-E
• Enclavamientos de seguridad.
- Se permitirá únicamente a personas calificadas
procediendo confirme lo establecido en norma y que
tengan control exclusivo del equipo pueden anular o
eludir (puentear) un enclavamiento de seguridad, para
el trabajo dentro de la frontera de aproximación
restringida.
- Solo temporalmente mientras la personal calificada
esté trabajando sobre el equipo.
- El enclavamiento de seguridad debe retomarse a su
condición operativa cuando se concluya el trabajo.
• No aislado y energizado.
- En líneas aéreas energizadas, no aisladas, no
resguardadas ni separadas deben tomarse
precauciones para evitar que los empleados tomen
contacto.
- Si el trabajo posibilita el contacto, las líneas aéreas se
deben desenergizar y poner a tierra de manera visible
en el punto de trabajo o ser debidamente
resguardadas.
56
CURSO NFPA 70-E
57
CURSO NFPA 70-E
58
CURSO NFPA 70-E
59
CURSO NFPA 70-E
Instalaciones subterráneas
Corte y perforación
60
CURSO NFPA 70-E
EQUIPO DE PROTECCIÓN
PERSONAL (EPP) y OTROS EQUIPOS
PROTECTORES
MÓDULO V
CONTENIDO
• EPP
-Tipos
-Requerimientos
-Limitaciones
-Cuidado y mantenimiento
• Herramientas
• Otros equipos protectores
61
CURSO NFPA 70-E
Equipo de protección
personal y otros equipos
Equipo de protección
personal y otros equipos
62
CURSO NFPA 70-E
Requerimientos de EPP
Requerimientos de EPP
63
CURSO NFPA 70-E
Entendiendo la resistencia al
arco
• Valor atribuido a los materiales (EPP) en cal/cm2
que describe su desempeño al exponerlos a la
descarga de un arco.
• ASTM F 1959 provee dos valores (y utiliza el
más bajo):
- ATPV: Energía incidente que resulta en un 50% de
probabilidad de causar quemaduras de segundo
grado.
- EBT: Energía incidente que resulta en una
probabilidad del 50 por ciento de que se produzca la
ruptura - uno o más agujeros en la capa interior de un
material que permitiría el paso de la llama.
64
CURSO NFPA 70-E
Protección auditiva
65
CURSO NFPA 70-E
Protección de manos
GUANTES DIELECTRICOS
66
CURSO NFPA 70-E
67
CURSO NFPA 70-E
• Capas internas
- Las fibras fundibles como el acetato, nailon, poliéster,
polipropileno y spandex NO deben permitirse en telas
internas (ropa interior) cerca de la piel
- Se permitirá una cantidad incidental de elástico en
ropa interior o medias de tela no fundible
68
CURSO NFPA 70-E
69
CURSO NFPA 70-E
70
CURSO NFPA 70-E
71
CURSO NFPA 70-E
72
CURSO NFPA 70-E
Etiqueta de 12 CAL/CM2
73
CURSO NFPA 70-E
Etiqueta de 12 CAL/CM2
74
CURSO NFPA 70-E
Herramientas aisladas
75
CURSO NFPA 70-E
76
