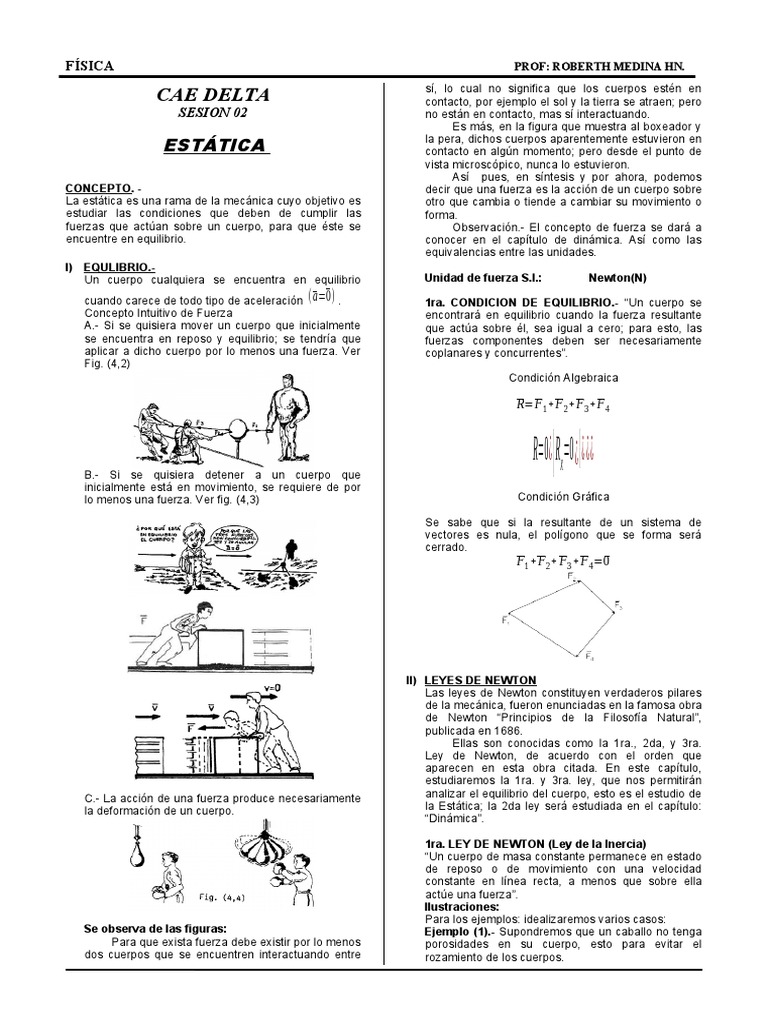

FÍSICA
CAE DELTA sí, lo cual no significa que los cuerpos estén en
SESION 02
ESTÁTICA
CONCEPTO. -
La estática es una rama de la mecánica cuyo objetivo es
estudiar las condiciones que deben de cumplir las
fuerzas que actúan sobre un cuerpo, para que éste se
encuentre en equilibrio.
I) EQULIBRIO.-
Un cuerpo cualquiera se encuentra en equilibrio
cuando carece de todo tipo de aceleración (a=0) .
Concepto Intuitivo de Fuerza
A.- Si se quisiera mover un cuerpo que inicialmente
se encuentra en reposo y equilibrio; se tendría que
aplicar a dicho cuerpo por lo menos una fuerza. Ver
Fig. (4,2)
B.- Si se quisiera detener a un cuerpo que
inicialmente está en movimiento, se requiere de por
lo menos una fuerza. Ver fig. (4,3)
II) LEYES DE NEWTON
C.- La acción de una fuerza produce necesariamente
la deformación de un cuerpo.
Se observa de las figuras:
Para que exista fuerza debe existir por lo menos
dos cuerpos que se encuentren interactuando entre
PROF: ROBERTH MEDINA HN.
contacto, por ejemplo el sol y la tierra se atraen; pero
no están en contacto, mas sí interactuando.
Es más, en la figura que muestra al boxeador y
la pera, dichos cuerpos aparentemente estuvieron en
contacto en algún momento; pero desde el punto de
vista microscópico, nunca lo estuvieron.
Así pues, en síntesis y por ahora, podemos
decir que una fuerza es la acción de un cuerpo sobre
otro que cambia o tiende a cambiar su movimiento o
forma.
Observación.- El concepto de fuerza se dará a
conocer en el capítulo de dinámica. Así como las
equivalencias entre las unidades.
Unidad de fuerza S.I.: Newton(N)
1ra. CONDICION DE EQUILIBRIO.- “Un cuerpo se
encontrará en equilibrio cuando la fuerza resultante
que actúa sobre él, sea igual a cero; para esto, las
fuerzas componentes deben ser necesariamente
coplanares y concurrentes”.
Condición Algebraica
R=F 1 +F 2 +F 3 +F 4
R=0¿ {Rx=0 ¿ {¿ ¿¿
Condición Gráfica
Se sabe que si la resultante de un sistema de
vectores es nula, el polígono que se forma será
cerrado.
F1 +F2 + F3 +F 4 =0
Las leyes de Newton constituyen verdaderos pilares
de la mecánica, fueron enunciadas en la famosa obra
de Newton “Principios de la Filosofía Natural”,
publicada en 1686.
Ellas son conocidas como la 1ra., 2da, y 3ra.
Ley de Newton, de acuerdo con el orden que
aparecen en esta obra citada. En este capítulo,
estudiaremos la 1ra. y 3ra. ley, que nos permitirán
analizar el equilibrio del cuerpo, esto es el estudio de
la Estática; la 2da ley será estudiada en el capítulo:
“Dinámica”.
1ra. LEY DE NEWTON (Ley de la Inercia)
“Un cuerpo de masa constante permanece en estado
de reposo o de movimiento con una velocidad
constante en línea recta, a menos que sobre ella
actúe una fuerza”.
Ilustraciones:
Para los ejemplos: idealizaremos varios casos:
Ejemplo (1).- Supondremos que un caballo no tenga
porosidades en su cuerpo, esto para evitar el
rozamiento de los cuerpos.
FÍSICA
En la figura (izquierda) se observa una persona
y un caballo. En la figura (derecha) se observa que el
caballo se mueve bruscamente hacia la izquierda y la
persona aparentemente se mueve hacia atrás. ¿Por
qué? Inicialmente la persona y el caballo estaban en
reposo, luego el caballo se movió (por efectos que no
estudiaremos todavía); pero ¿quién movió a la
persona? Nadie o nada. Motivo por el cual que queda
en su lugar o en el punto inicial.
Ejemplo (2).- En este caso supondremos que los
cubiertos y el mantel son completamente lisos, esto
para evitar el rozamiento. La explicación es la misma
que el ejemplo anterior.
Ejemplo (3).- Consideraremos que un móvil cuya
base inferior sea lisa, así como la suela de los
zapatos de una persona.
Inicialmente el microbús se mueve con
velocidad v; como la persona se encuentra dentro del
móvil, también estará moviéndose con la velocidad v.
De pronto el móvil se detiene; pero la persona
sigue moviéndose en línea recta y con una velocidad
v, hasta que algo lo detenga. ¿Por qué? –porque el
microbús se detuvo por acción de los frenos; pero
¿quién o qué detuvo a la persona? –Nadie o nada,
motivo por el cual la persona seguirá moviéndose.
3ra LEY DE NEWTON (Ley de acción y reacción).
“Si un cuerpo le aplica una fuerza a otro (Acción);
entonces el otro le aplica una fuerza igual y en
sentido contrario al primero (Reacción)”.
Tener en cuenta que la acción y la reacción no
se anulan porque no actúan en el mismo cuerpo.
Ilustraciones:
Ejemplo (1).- Si se suelta desde una altura ‘h” una
pelotita de jebe, esta llega al suelo aplicándole una
fuerza F ; pero en ese instante el suelo reacciona y le
aplica otra fuerza −F a la pelotita (en sentido
contrario).
PROF: ROBERTH MEDINA HN.
Ejemplo (2).- La Tierra atrae a la luna con fuerza F.
La luna atrae también a la Tierra con fuerza −F ;
pero en sentido contrario.
Nota Importante: La acción y reacción no
necesariamente producen los mismos efectos.
III) FUERZAS INTERNAS.-
Son las que mantienen juntas a las partículas que
forman un sólido rígido. Si el sólido rígido está
compuesto estructuralmente de varias partes, las
fuerzas que mantienen juntas a las partes
componentes se definen también como fuerzas
internas; entre las fuerzas internas más conocidas
tenemos: La tensión y la compresión.
1.- Tensión (T).- Es aquella fuerza que aparece en
el interior de un cuerpo flexible (cuerda, cable)
debido a fuerzas externas que tratan de alargarlo.
Cabe mencionar que a nivel de Ingeniería la
tensión o tracción como también se le llama, aparece
también en cuerpos rígidos como en algunas
columnas de una estructura.
2.- Compresión (C).- Es aquella fuerza que aparece
en el interior de un sólido rígido cuando fuerzas
externas tratan de comprimirlo.
IV) TEOREMA DE LAMY.-
Si un sólido se encontrase en equilibrio bajo la acción
de tres fuerzas coplanares y concurrentes, el valor de
cada una de las fuerzas es directamente proporcional
al seno del ángulo que se le opone.
F1 F2 F3
= =
sen α sen β sen θ
FÍSICA PROF: ROBERTH MEDINA HN.

V) DIAGRAMA DE CUERPO LIBRE (D.C.L.)

F f
Hacer el D.C.L. de un cuerpo es representar M o =(10 N )(1m) M o =(5 N )(2 m)
gráficamente las fuerzas que actúan en él. Para esto
se sigue los siguientes pasos. f
F
1.- Se aísla al cuerpo, de todo el sistema. M o =10 N .m M o =10 N . m
2.- Se representa al peso del cuerpo mediante un
vector dirigido siempre hacia el centro de la Tierra.
3.- Si existiese superficies en contacto, se representa Ejemplo: Calcular el momento de la fuerza F = 15N
a la reacción mediante un vector perpendicular a
dichas superficies y empujando siempre al cuerpo.
4.- Si hubiesen cuerdas o cables, se representa a la
tensión mediante un vector que está siempre jalando
al cuerpo, previo corte imaginario.
5.- Si existiesen barras comprimidas, se representa a
la compresión mediante un vector que está siempre
empujando al cuerpo, previo corte imaginario.
Solución
M⃗ F
MOMENTO DE UNA FUERZA ( o )
Anteriormente hemos estudiado el efecto de deformación
de un cuerpo debido a una fuerza. En esta parte
analizaremos el efecto de rotación causada por dicha
fuerza y las condiciones para el equilibrio de rotación.

Momento de una fuerza ( M )

⃗F
Es una magnitud vectorial que sirve para medir la
intensidad con que una fuerza causa o tiende a causar M FA =F . d
un efecto de rotación, sobre un cuerpo, respecto de un
punto o eje de giro. F
M A =(15N )(4 m)
Matemáticamente:
F
M A =+ 60 N .m

Observación:
Cuando la línea de acción de una fuerza pasa por el
centro de giro, su momento de fuerza respecto de dicho
punto es cero.

F
M o =F . d F
M A=0

F : módulo de la fuerza F
⃗
d : distancia o brazo de palanca Equilibrio de Rotación:
unidad: (N.m) Es el estado mecánico en el cual un cuerpo no gira o lo
hace uniformemente.
Convención de signos:
(+): sentido de rotación, antihorario 2º Condición de Equilibrio:
(-) : sentido de rotación, horario Cuando un cuerpo, sometido a varias fuerzas no gira, se
encuentra en equilibrio de rotación y se cumple que el
Nota: momento resultante respecto del centro de giro, es nulo.
Es posible producir un mismo momento de fuerza con
una fuerza de módulo pequeño, cuyo brazo sea grande; MR = 0
y con una fuerza de módulo grande pero de brazo
pequeño.
Forma práctica
FÍSICA PROF: ROBERTH MEDINA HN.

M(+) = M(-) EQUILIBRIO  F = FR = 0

 M = MR = 0
MECÁNICO
Ejemplo:
Determine si la barra de la figura está en equilibrio
rotacional. ROZAMIENTO

1. FUERZA DE ROZAMIENTO (f):

La fuerza de rozamiento o de fricción entre dos
superficies sólidas (rozamiento seco) se manifiesta
en el contacto entre estas superficies debido a sus
asperezas.

Solución: Hallamos el momento resultante.

Empleando una potente lupa podemos apreciar la

aspereza o rugosidad entre un bloque y el piso.

Las fuerzas de rozamiento o de fricción se producen

debido a las irregularidades o deformaciones de las
superficies que están en contacto.
F
M RA = M A1 + M F
A 2 Observación:

M RA =(−15 x 3 )+(30 x 2)
R
M A =−45−60
R

M A =+ 15 N .m La masa (m) de un objeto se mide con
una balanza de brazos iguales.
Observe que el momento resultante no es nulo, Observe porque en el vacío todos los
por lo tanto la barra no está en equilibrio de cuerpos caen con la misma
rotación. aceleración.
En este caso, la barra gira en sentido
antihorario.

Ejemplo: Hallar el momento resultante.

W llave W pelota
= =g
mllave m pleota

En la caída libre, los cuerpos más

pesados tienen que mover más masa.
Solución:
F F2 Gracias al rozamiento podemos
M RA =M 1 +M escribir en la pizarra.

M RA=(−20 . 3)+(12 x 5)

M RA =0
La barra está en equilibrio de rotación.

EQUILIBRIO MECÁNICO Entre dos superficies sólidas el rozamiento puede

Llamado simplemente “Equilibrio”, es aquella situación ser:
en la que un cuerpo o sistema cumple las dos 1. Rozamiento cinético.
condiciones de equilibrio: (de traslación y rotación) 2. Rozamiento estático.
3. Rozamiento por rodadura.
 FÍSICA PROF: ROBERTH MEDINA HN.

1. FUERZA DE ROZAMIENTO CINÉTICO (fk) b) La fricción cinética es independiente de la velocidad

Esta fuerza de fricción se presenta entre dos
superficies ásperas cuando una de ellas desliza
sobre la otra.
Es fácil notar que cuando un cuerpo desliza por una
superficie áspera, la fuerza de fricción cinética (fk)
obra en sentido contrario al deslizamiento.
de desplazamiento mientras gesta velocidad no sea
muy grande (comparada con la velocidad de la luz).
Se muestra el mismo bloque que desliza con
velocidades distintas más la fricción (fk) que actúa en
cada caso es la misma

F: fuerza que desliza al bloque

N: fuerza normal
fk: fricción cinética

Características de la Fricción Cinética (fk)

a) La fricción cinética (fk) es directamente proporcional a
la fuerza normal (N).

f k=μ k N
La fricción cinética (fk) o el coeficiente de rozamiento
cinético (k) es prácticamente independiente del área de
contacto y de la velocidad de desplazamiento.

La constante de proporcionalidad (k) se lee “mu”
cinético y es llamado “coeficiente de rozamiento
cinético” k depende de la calidad de las superficies
en contacto, de su pulimento y de la presencia o
ausencia de lubricación.
Observación
Si no existiera rozamiento de clavos y los tornillos
se saldrían de las paredes, no podríamos sujetar
nada con las manos.

La fricción cinética (fk) es independiente del área de contacto

mientras que la calidad de las superficies sea la misma.

Observación:
Reacción Total (R) del Plano Áspero
La fricción cinética es necesaria para encender un La reacción (R) en el contacto áspero es la suma
cerillo. vectorial (resultantes) de la fuerza normal (N) y la
fuerza de rozamiento cinética (fk) esto indica que:

A) N

fk

mg
N y fk constituyen una sola fuerza (R)

Observación:
Sin el rozamiento los sonidos no dejarían nunca de
oírse y producirían ecos sin fin que se reflejarían en
las paredes sin debilitarse.

Las fuerzas de fricción (fk) sobre un ladrillo es la

misma si se desliza sobre su cara amplia (figura A),
sobre s extremo (figura B)
FÍSICA PROF: ROBERTH MEDINA HN.

Los atletas emplean zapatos especiales para

aumentar la fricción estática y lograr mayores
velocidades. PRÁCTICA DE CLASE

1. El diagrama de cuerpo libre del bloque mostrado en

equilibrio es:

La fuerza normal (N) y la fuerza de rozamiento

cinético (fk) son mutuamente perpendiculares
porque son las componentes rectangulares de
la reacción total (R)

Emplean do el Teorema de Pitágoras:

R= √ N 2 + f 2k
2. FUERZA DE ROZAMIENTO ESTÁTICO (fs):
Esta fuerza de fricción se presenta entre dos
superficies ásperas cuando una de ellas tiende a
deslizar (pero no desliza) sobre la otra.
Experimentalmente se comprueba que esta forma
de rozamiento estático (fs) varía desde cero hasta un
valor máximo:
 fs es cero cuando no hay tendencia al
deslizamiento.
 fs es máximo cuando el cuerpo está a punto de
deslizar (movimiento inminente)

Características de la Fricción Estática (fs)

a) La fricción estática (fs) puede variar desde cero (0)
hasta un valor máximo (fsm)
1° SUMATIVO CEPUNT (oct.2009-feb2010) A
2. El dinamómetro es n instrumento:
0≤f s≤f sm A) que se utiliza para probar un dinamo
Donde: B) que sirve para medir el volumen de un cuerpo
f sm=μ s N C) Para encontrar las medidas del módulo de la
fuerza
 s: coeficiente de rozamiento estático. D) que sirve para medir la diferencia de potencial
 N: reacción normal. generado por un dinamo
E)que sirve para medir la densidad de un cuerpo
Observación:
Cuando la fricción estática no es suficiente, el atleta 1° Sumativo UNT ( Oct 2007 – Feb 2008 )B
resbala. 3. Un cilindro A sobre el plano inclinado pesa 50 N y
Las personas y los animales podemos caminar la fuerza F horizontal sobre dicho cilindro es de 60
debido a la fricción estática (fs) entre nuestros pies y N. El peso en N que debe tener el cilindro B
el piso. apoyado sobre A para que el sistema se mantenga
en equilibrio es:

A) 50 B) 30 C) 45
D) 25 E) 20
4. La esfera B de la figura tiene una masa de 8 kg y se
encuentra en reposo sobre el piso liso. Si el peso
del bloque es de 60 N y la fuerza horizontal F es de
24 N. ¿Cuál es el módulo de la fuerza que ejerce el
peso sobre la esfera?
FÍSICA PROF: ROBERTH MEDINA HN.

A) 5 / 9 m B) 2 / 3 m C) 1 m
a) 52 N b) 92 N c) 62 N
D) 4 / 3 m E) 6 / 5 m
d) 72 N e) 82 N
UNT 2012 II A
5. Hallar “F” para que la cuña “A” suba con velocidad
constante. Despreciar toda fricción: WA = 200 N 9. Si el sistema que se muestra en la figura se
WB = 400 N encuentra en equilibrio, asumiendo que las cuer-
das son de masa despreciable y la masa de cada
una de las poleas es 1 kg, despreciando todo
efecto de fricción, la deformación del resorte en
cm, es: (g =10 m/s 2 , k = 20 N/cm)

a) 168N b) 200 √3 c) 300

d) 400√3 e) 575

6. En la figura mostrada, determinar el peso del bloque A) 0,9 B) 1,2 C) 1,5

“B”, si la tensión en AB es igual a 60 Newton. D) 1,8 E) 2,1

1° SUMATIVO CEPUNT (oct.2009-feb2010) A

10. Se tiene las siguientes fuerzas
⃗
F 1 = 3i^ - ^j

⃗
F 2 = i^ + ^j
a) 30N b) 60 c) 100
d) 120 e) 150 ⃗
F 3 = -i^ + ^j
7. Una esfera de masa 2 kg y de radio El valor de 2⃗
F 1 + 3(⃗
F2 + ⃗
F 3 ) es:
A) 3i^ + ^j B) 2 ^j C) 6i^ -6 ^j
se apoya sobre una esfera de radio
mediante una cuerda de masa insignificante de D) 3i^ - ^j E) 6i^ + 4 ^j

longitud en la posición de equilibrio,

la cuerda permanece horizontal, hállese la tensión 11. Hallar el momento resultante respecto del punto “0”,
de dicha cuerda (en N), menosprecie la fricción. la varilla es ingrávida. F=10N
AB=BO=OC=CD=1m
F F
r B D
A
0 C
F F
R a) –10N.m b) -20 N.m c) -30 N.m
d) -40 N.m e) -50 N.m

12. Determine la menor de las tensiones en una de las

cuerdas que sostiene a la barra homogénea de 3,5
kg. (g=10 m/s2).
A) 10 B) 15
C) 16
D) 20 E) 24
. 3° Sumativo UNT 2010 IIA
8. La deformación del resorte de k = 180 N/m, si la
esfera homogénea de 15 kg permanece tal como se
muestra en la figura (g=10m/s2), es:

A) 12 N B) 15 N C) 10 N
D) 20 N E) 30 N

13. Se muestra una varilla articulada de 4 N de peso

dispuesta verticalmente. Calcule la tensión en el
cable cuando F es horizontal y mide 10 N.
FÍSICA PROF: ROBERTH MEDINA HN.

D) 20 N E) 800 N

17. La barra mostrada está en equilibrio, pesa 200 N, y

es uniforme y homogénea. El bloque pesa 60 N, y
las constantes de elasticidad de los resortes sonK1=
4N /cm y K2= 48N/cm . Calcular la suma de las
deformaciones de ambos resortes.

A) 25N B) 30N C) 35N

D) 10 N E)20N
a) 6 cm b) 7 cm c) 4 cm
14. Se muestra dos poleas solidarias, cuyos radios d) 5 cm e) 10 cm
están relacionados de 1 a 4, si P = 1 600 N. Hallar el
peso de “A” para el equilibrio.
18. Si el bloque (1) de 9 kg desliza con velocidad
constante, ¿cuál es la masa del bloque (2)?

A) 250N B) 300N C) 350N A) 3,6 kg B) 2,4 kg C) 7,2 kg

D) 400N E)500N
D) 4,8 kg E) 4,5 kg
15. Se tiene una barrilla AOB en forma de L (AO = 10
m; BO = 5 m) y de peso despreciable, en cuyo
extremo B se le aplica una fuerza F (F = 3 mag) que
hace un ángulo de 37º con la vertical. Halle la
distancia “x”, con respecto al extremo A, en que PRÁCTICA DOMICILIARIA
debe colocarse un anillo de masa “ma” para que la
varilla se encuentre en equilibrio.
1. Una esfera homogénea de masa m 5 kg = que se
apoya en el piso y en la pared, se le aplica una
fuerza F 100 N = como muestra la figura. Si la
esfera permanece en equilibrio identifique la
veracidad (V) o falsedad (F), de las siguientes
proposiciones:
I. La reacción en el piso vale 50 N.
II. La reacción en la pared vale 80 N.
III. En total son 4 las fuerzas sobre la
A) 2m B) 1m C) 0,5m
D) 1,5m E) 0,3m

16. ¿Qué fuerza debe hacer el músculo de su brazo

para soportar un peso de 100 N (ver figura)? Se
considerará que el músculo produce una fuerza
vertical.

A) FFF B) VVF C) FVV

D) FVF E) VVV

A) 10 N B) 100 N C) 200N
FÍSICA PROF: ROBERTH MEDINA HN.

2. Sabiendo que el sistema mostrado está en reposo.

Calcule la longitud del resorte sin deformar; F = 50
N; K = 40 N/cm.

F
8cm
37° liso
A) Estirado 2 cm B) Comprimido 2 cm
C) Estirado 4 cm D) Comprimido 4 cm
A) 2 cm B) 5 cm C) 7 cm E) Comprimido 2.5 cm
D) 9 cm E) 12 cm
7. Encuentre la reacción del piso sobre el bloque de
3. Usando una faja de poco peso se ha logrado 200 N; cada polea pesa 10 N y la esfera suspendida
equilibrar un tronco de 800 N de peso apoyándose 20 N.
sobre una pared vertical lisa. Encuentre la reacción
de la pared.

A) 90 N B) 115 N C) 130 N
D) 75 N E) 65 N
A) 600 N B) 1 000 N C) 1 300 N
D) 1 600 N E) 2 000 N
8. Un pintor de 600 N de peso empleando poleas y
cuerdas de poco peso puede elevarse a velocidad
4. Hallar la tensión en la cuerda, para constante parado sobre una plataforma de 300 N.
mantener la esfera de peso ”W” en la Calcule la tensión que provoca el pintor.
posición mostrada, las superficies son
lisas.

A) W B) 2 W C) W /2
D) W 3/2 E)2 W /3
A) 200 N B) 225 N C) 250 N
5. Si el sistema mostrado se encuentra en
equilibrio, calcular la tensión en la cuerda D) 275 N E) 300 N

horizontal.
W A =120 N W B=80 N
9. Sabiendo que el sistema de fuerzas mostrado se
encuentra en equilibrio de rotación, determinar el
valor de F3 (en Newton), si F1 = 40 N y F2 = 30 N.

a) 60N b) 70N c) 100N

d) 150N e) 90N

A) 25N B) 30N C) 35N

6. En el sistema que se muestra, los bloques A y B de
220 N y 55 N respectivamente se encuentran en
equilibrio. Las poleas pesan 30 N cada una y la
constante de elasticidad del resorte es K=20 N/cm.
Determine la condición del resorte.
D) 40N E)20N
10. Una barra homogénea de 3 kg está en equilibrio tal
como se muestra. Determine la deformación del
resorte de rigidez k = 100 N/m. (g = 10 m/s2)
FÍSICA PROF: ROBERTH MEDINA HN.

A) 8cm B) 10cm C) 5cm

D) 7cm E)12cm
11. El peso de la barra uniforme en equilibrio es de 9 N,
mide L y en su extremo cuelga un bloque de 6 N. La
fuerza “F” que permite el equilibrio es horizontal y
actúa en el punto medio de la barra, halle:
a) La fuerza F.
b) La reacción en la articulación “o”.
A) 20N B) 25N C) 30N
D) 50N E) 45N
15. Una barra AB de 14 m de longitud pesa 400 N, es
rígida, uniforme y homogénea, y se apoya en una
bisagra en C. por los puntos A y B se suspenden
dos bloques de 250 N y 50 N de peso
respectivamente. Calcular cual debe ser el peso del
bloque Q que al colocarse en D logre que la barra
quede en posición horizontal (ver figura).

1er Sumativo : CEPUNT I 2016 – 2017A

12. La esfera de 30 kg es sostenida por una fuerza
vertical hacia arriba de 600N como muestra la A) 54 N B) 44 N C) 48 N
figura. Determine las reacciones en a y B, en D) 65 N E) NA
newton. La pared en A es vertical y g = 10m/s2.

37º
B

600N

a) 200 y 250 b) 400 y 500 c) 800 y 1000

d) 1000 y 1250 e) 1200 y 1500

UNI 2015 I
13. En la siguiente figura, la esfera de 600N se
mantiene en reposo calcula ( en N ) el valor de la
suma de las magnitudes de la tensión de la cuerda
más la reacción del piso inclinado

A) 400√3 B) 500√3 C) 600√2

D) 700 √ 2 E) 700√ 3

14. en el sistema fijo mostrado cada esfera pesa 30N si

la fuerza f= 40N, determine la fuerza de interacción
entre las esferas. existe equilibrio
