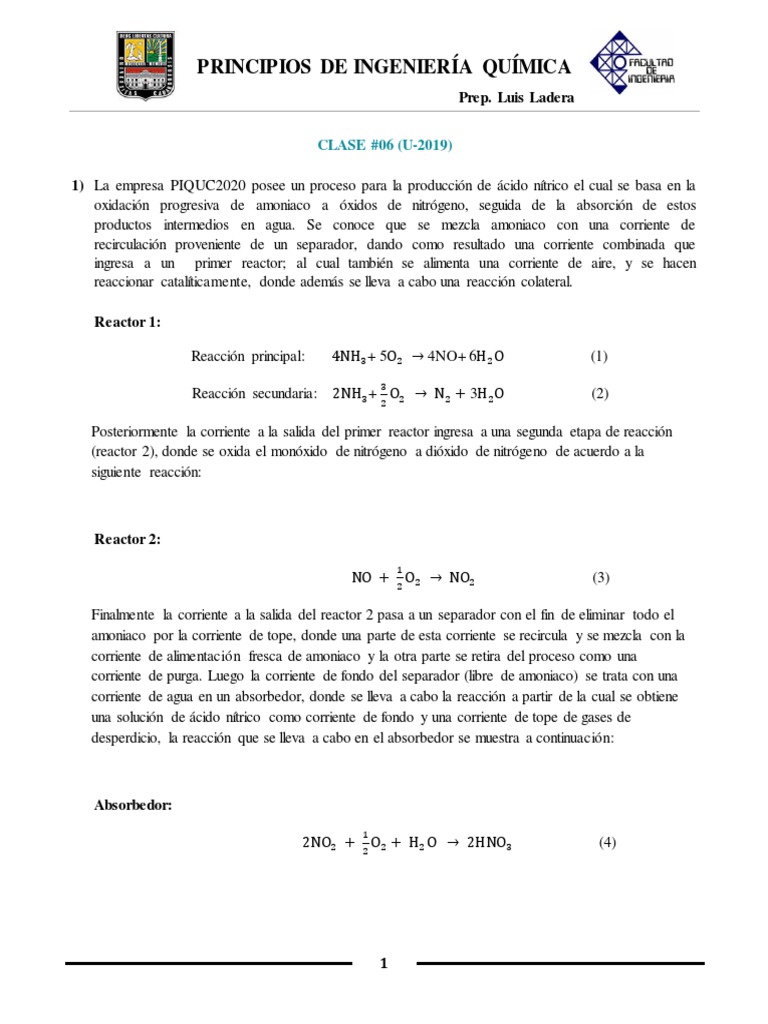

PRINCIPIOS DE INGENIERÍA QUÍMICA

Prep. Luis Ladera

CLASE #06 (U-2019)

1) La empresa PIQUC2020 posee un proceso para la producción de ácido nítrico el cual se basa en la
oxidación progresiva de amoniaco a óxidos de nitrógeno, seguida de la absorción de estos
productos intermedios en agua. Se conoce que se mezcla amoniaco con una corriente de
recirculación proveniente de un separador, dando como resultado una corriente combinada que
ingresa a un primer reactor; al cual también se alimenta una corriente de aire, y se hacen
reaccionar catalíticamente, donde además se lleva a cabo una reacción colateral.

Reactor 1:

Reacción principal: 4NH3 + 5O2 → 4NO+ 6H2 O (1)

3
Reacción secundaria: 2NH3 + 2 O2 → N2 + 3H2 O (2)

Posteriormente la corriente a la salida del primer reactor ingresa a una segunda etapa de reacción
(reactor 2), donde se oxida el monóxido de nitrógeno a dióxido de nitrógeno de acuerdo a la
siguiente reacción:

Reactor 2:
1
NO + O2 → NO2 (3)
2

Finalmente la corriente a la salida del reactor 2 pasa a un separador con el fin de eliminar todo el
amoniaco por la corriente de tope, donde una parte de esta corriente se recircula y se mezcla con la
corriente de alimentación fresca de amoniaco y la otra parte se retira del proceso como una
corriente de purga. Luego la corriente de fondo del separador (libre de amoniaco) se trata con una
corriente de agua en un absorbedor, donde se lleva a cabo la reacción a partir de la cual se obtiene
una solución de ácido nítrico como corriente de fondo y una corriente de tope de gases de
desperdicio, la reacción que se lleva a cabo en el absorbedor se muestra a continuación:

Absorbedor:
1
2NO2 + O2 + H2 O → 2HNO3 (4)
2

1
 PRINCIPIOS DE INGENIERÍA QUÍMICA
Prep. Luis Ladera

Adicionalmente se conoce:

 La alimentación fresca de amoniaco al proceso es de (500) gmol/h.

 Se mezcla amoniaco y aire en una proporción molar de 1:10 con respecto a la alimentación fresca.
 La conversión global del amoniaco es del 80%.
 La conversión selectiva del amoniaco es del 90% respecto a la reacción principal.
 El flujo molar de entrada de agua pura al absorbedor representa 1/5 de la alimentación fresca de
amoniaco al proceso.
 El monóxido de nitrógeno se consume completamente en el reactor 2.
 La corriente de reciclo es la mitad de la corriente de purga.
 El gas de desperdicio del proceso de absorción tiene una composición molar de 10,2269% en vapor
de agua.
 Se obtiene en la corriente de fondo del absorbedor una solución acuosa de ácido nítrico al 89,53%
molar.

En base a la información suministrada, es su labor como supervisor realizar el diagrama de

bloques del proceso y determinar lo siguiente:
a) Composición y flujo molar en todas las corrientes del proceso (llenar la tabla 1 adjunta).
b) Rendimiento másico y molar de la reacción que se da en el absorbedor respecto al NO 2.
c) Porcentaje de conversión del O 2 y el H2 O en el absorbedor.

Tabla 1. Flujo molar de los componentes y total del sistema en (gmol/h).

Corriente (1) NH3 (2) O2 (3) N2 (4) H2 O (5) NO (6) NO2 (7) HNO3 TOTAL
1
2
3
4
5
6
7
8
9
10
11
12
