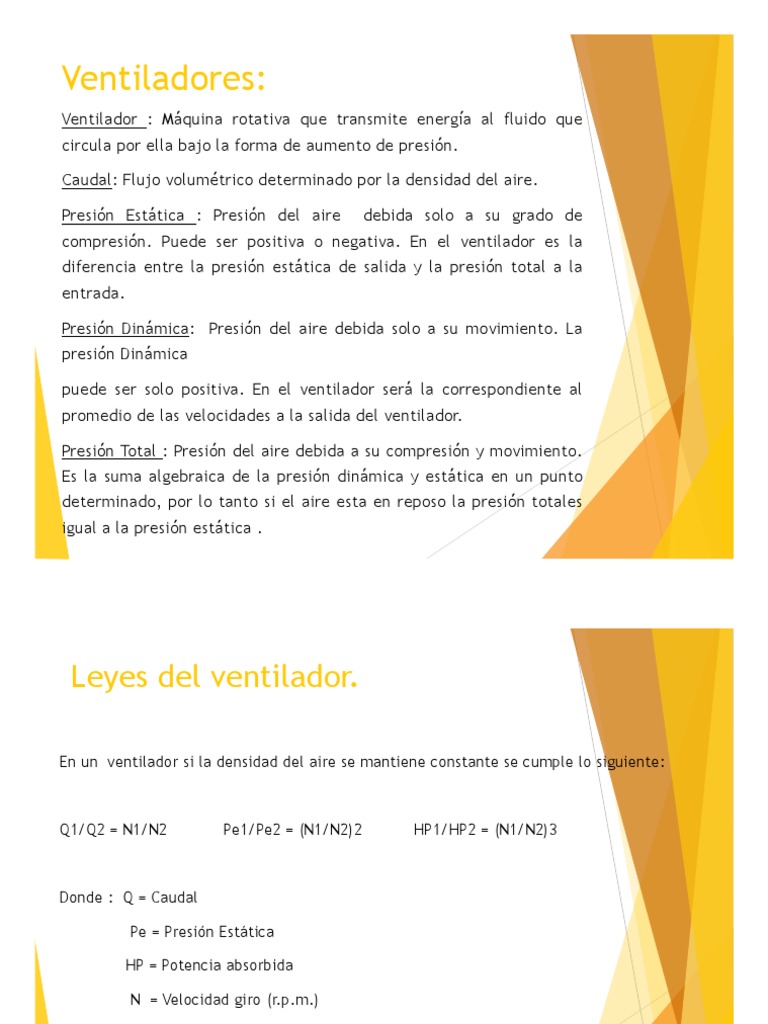

Ventiladores:
Ventilador : Máquina rotativa que transmite energía al fluido que
circula por ella bajo la forma de aumento de presión.
Caudal: Flujo volumétrico determinado por la densidad del aire.
Presión Estática : Presión del aire debida solo a su grado de
compresión. Puede ser positiva o negativa. En el ventilador es la
diferencia entre la presión estática de salida y la presión total a la
entrada.
Presión Dinámica: Presión del aire debida solo a su movimiento. La
presión Dinámica
puede ser solo positiva. En el ventilador será la correspondiente al
promedio de las velocidades a la salida del ventilador.
Presión Total : Presión del aire debida a su compresión y movimiento.
Es la suma algebraica de la presión dinámica y estática en un punto
determinado, por lo tanto si el aire esta en reposo la presión totales
igual a la presión estática .
Leyes del ventilador.
En un ventilador si la densidad del aire se mantiene constante se cumple lo siguiente:
Q1/Q2 = N1/N2 Pe1/Pe2 = (N1/N2)2 HP1/HP2 = (N1/N2)3
Donde : Q = Caudal
Pe = Presión Estática
HP = Potencia absorbida
N = Velocidad giro (r.p.m.)
Clasificación de los Ventiladores.
Los ventiladores se clasifican en Ventiladores Axiales y Ventiladores Centrífugos.
Los Axiales son aquellos en los cuales el flujo de aire sigue la dirección del eje
del mismo, se suelen llamar Helicoidales, el flujo de aire a la salida tiene una
trayectoria tiene esa forma, en línea general son aptos para mover grandes
caudales a bajas presiones y con velocidades medianamente altas, son ruidosos y
suelen clasificarse por la forma de su envolvente de la siguiente manera:
Ventilador Helicoidal : Son aptos para mover grandes caudales de aire con bajas
presiones son de bajo rendimiento, la transferencia de energía se produce
mayoritariamente en forma de presión dinámica.
Aplicación : Se emplean en galpones industriales para inyectar y
extraer aire,
se instalan en paredes sin conducto y para renovar
aire
Ventilador Tube-Axial: Tienen un rendimiento mayor que el Helicoidal
y son capaces de desarrollar una presión estática mayor es apto para
ser instalado en conductos.
Aplicación: Se utiliza para instalaciones de ventilación, cabinas de
pintura, extracción localizada de humos y aire acondicionado donde
se requiera altos caudales de aire con presión baja y media.
Ventilador Vene-Axial : Permiten obtener presiones medias y altas
con el diseño de aletas o palas que pueden ser fijas o de ángulo
ajustable.
Aplicación: Tienen aplicaciones parecidas al Tube-Axial con la ventaja
de tener un flujo mas uniforme y presiones mayores.
Ventilador Centrifoil : Se trata de un ventilador con rotor centrifugo
de flujo axia fácil montaje.
Aplicación: las aplicaciones son iguales a las del ventilador Vane-
Axial
Ventiladores Centrífugos : Son aquellos en los cuales el flujo de
aire cambia su dirección en un ángulo de 90º, entre la entrada y
salida del flujo.
Ventilador de alabes curvados hacia adelante:
Son aptos para caudales altos y bajas presiones. No es limitante de
potencia para un mismo caudal y un mismo diámetro de rotor.
Aplicación : Ventilación y aire acondicionado de baja presión.
Ventilador de palas radiales: Es el diseño mas sencillo y de menor
rendimiento, muy resistente mecánicamente y el rotor puede ser
reparado fácilmente, auto limpiante, la potencia aumenta de forma
continua al aumentar el caudal.
Aplicación : Manipulación de materiales, se le puede aplicar
recubrimiento especiales para disminuir el desgaste y para alta
presión.
Ventilador de alabes inclinados hacia atrás :
De alabes planos o curvados son de alto rendimiento y auto
limitante de potencia y puede girar a altas velocidades.
Aplicación : Se utiliza para ventilación, aire acondicionado,
calefacción, ambientes corrosivos y bajos contenidos de polvo.
Ventiladores Airfoil : De alabes con perfil aerodinámico es el de
mayor rendimiento dentro de los ventiladores centrífugos y auto
limitante de potencia.
Aplicación : Es utilizado normalmente para aplicaciones de
ventilación, calefacción y aire acondicionado de aire limpio y con
aplicaciones especiales se utilizar con aire sucio.
Ventilador radial Tip: Los alabes son de palas curvas hacia adelante
con salida radial, son una variación de los radiales pero con mayor
rendimiento. La potencia aumenta de forma continua al aumentar el
caudal.
Aplicación: Estos ventiladores son aptos para aplicaciones con
materiales abrasivos y con mayor rendimiento.
