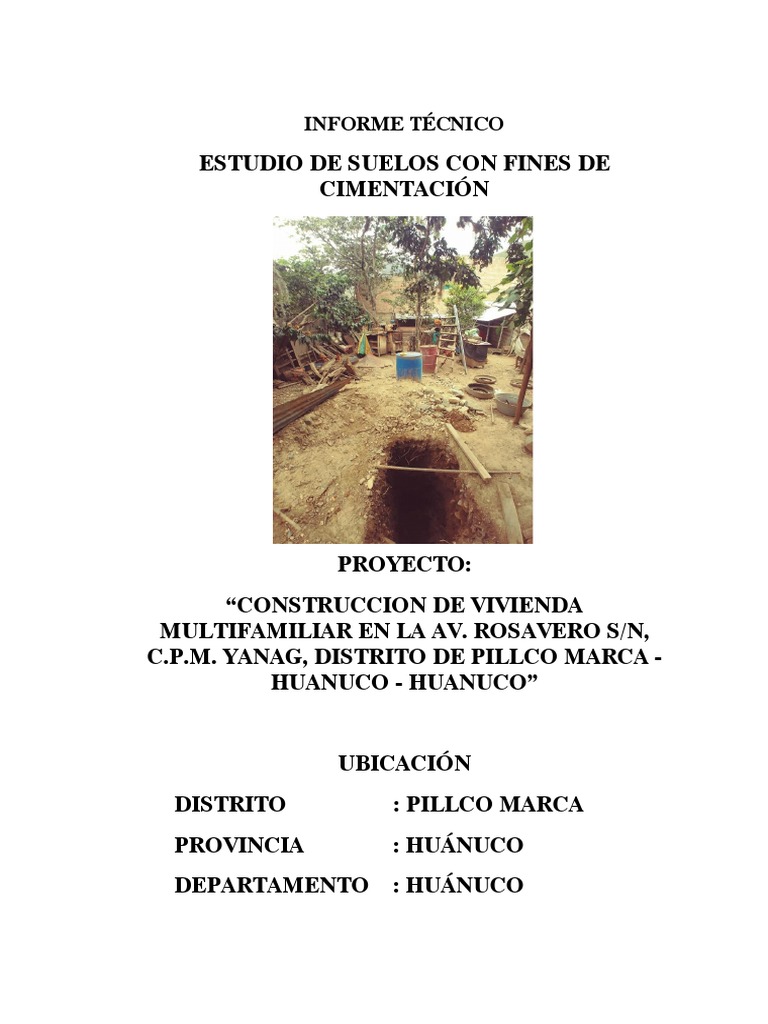

INFORME TÉCNICO
PROYECTO:
“CONSTRUCCION DE VIVIENDA
MULTIFAMILIAR EN LA AV. ROSAVERO S/N,
C.P.M. YANAG, DISTRITO DE PILLCO MARCA -
HUANUCO - HUANUCO”
UBICACIÓN
DISTRITO : PILLCO MARCA
PROVINCIA : HUÁNUCO
DEPARTAMENTO : HUÁNUCO
EVALUADOR OBSERVACIONES SUBSANACIÓN
“construcción de Vivienda Multifamiliar INFORME TÉCNICO DE SUELOS
en la Av. Rosavero S/N, C.P.M. CÓDIGO: P104-125
Yanag, Distrito de Pillco Marca -
Huánuco - Huajuco.”
REVISIÓN: 01
ÍNDICE
ÍNDICE .................................................................................................................................. 2
RESUMEN Y CONCLUSIONES ......................................................................................... 3
RESUMEN DE LAS CONDICIONES DE CIMENTACIÓN ............................................. 7
INFORME .............................................................................................................................. 8
1. GENERALIDADES ................................................................................................... 8
1.1. Objetivo del estudio ............................................................................................. 8
1.2. Normatividad ....................................................................................................... 8
1.3. Ubicación y descripción del área en estudio ........................................................ 9
1.4. Acceso al área de estudio ..................................................................................... 9
1.5. Condición climática y altitud de la zona .............................................................. 9
2. GEOLOGIA Y SIMICIDAD DEL AREA EN ESTUDIO ......................................... 9
2.1. Geología Regional ............................................................................................... 9
2.2. Geología Local ................................................................................................... 10
2.3. Geomorfología ................................................................................................... 10
2.4. Geodinámica externa ......................................................................................... 10
2.5. Geodinámica interna .......................................................................................... 11
2.6. Sismicidad .......................................................................................................... 12
3. TRABAJOS EFECTUADOS.................................................................................... 12
3.1. Trabajos de campo ............................................................................................. 12
3.2. Ensayos de laboratorio ....................................................................................... 13
4. TIPO DE ESTRUCTURA A CIMENTAR............................................................... 13
5. PERFIL DEL SUELO ............................................................................................... 14
6. NIVEL DE LA NAPA FREÁTICA ......................................................................... 15
7. ANÁLISIS DE LA CIMENTACIÓN...................................................................... 15
7.1. Profundidad de cementación ............................................................................. 15
7.2. Presión admisible ............................................................................................... 16
7.3. Asentamientos .................................................................................................... 17
8. PARÁMETROS PARA DISEÑO DE LAS OBRAS DE SOSTENIMIENTO ........ 20
9. COEFICIENTE DE BALASTO ............................................................................... 22
10. BIBLIOGRAFÍA ................................................................................................... 24
TRABAJOS DE CAMPO ........................................................................................................
ENSAYOS DE LABORATORIO ...........................................................................................
PANEL FOTOGRÁFICO ........................................................................................................
RESUMEN Y CONCLUSIONES
1. La ampliación de la edificación comprendida en este estudio está constituida
por estructuras del tipo convencional de concreto armado de hasta 5 pisos de
altura. La obra transmite sus cargas al terreno mediante cimientos corridos y/o
zapatas aisladas de concreto armado. Eventualmente se puede conectar con
vigas de concreto armado. El área del terreno se verificará según el
levantamiento topográfico, y es menor a 250 m2, acuerdo a la estructura y el
número de pisos, las estructuras se clasifican desde el punto de vista de la
investigación de suelo como III. El pavimento tendrá superficie de rodadura de
concreto de cemento Portland con base granular sobre una sub-rasante
mejorada por compactación.
El siguiente estrato está formado por Suelo limoso, suelo de grano fino. Limo
con baja plasticidad (ML). No presenta IP. compacidad media, humedad media
a seca, marrón. Este estrato se encuentra bajo el suelo orgánico y llega hasta
profundidades variables de 0.50 a 1.00 m de profundidad. Seguidamente se
tiene Grava limosa con arena, suelo de grano grueso (GM). No presenta IP,
presencia de rocas subangulosas mayores a 5 plg de tamaño con compacidad
EVALUADOR OBSERVACIONES SUBSANACIÓN
“construcción de Vivienda Multifamiliar INFORME TÉCNICO DE SUELOS
en la Av. Rosavero S/N, C.P.M. CÓDIGO: P104-125
Yanag, Distrito de Pillco Marca -
Huánuco - Huajuco.”
REVISIÓN: 01
6. Para los valores mínimos de los factores de seguridad designados por la NTE
E.050, 3 para cargas estáticas y 2.5 durante la acción de un sismo, las
presiones admisibles en el presente caso son:
qa = 2.38 kg/cm2
10. Se recomienda que los Rellenos Controlados. que se requieran para nivelar el
Terreno, luego de eliminado el Relleno Artificial o los suelos finos, se
construyan con materiales granulares (afirmado o por grava arenosa a la que
se le deben retirar los bolones mayores a 7.50 cm) y se compacten
convenientemente a una densidad no menor del 95% de la máxima densidad
seca obtenida mediante el ensayo Proctor Modificado Método C con la
finalidad de evitar problemas causados por la deformación del relleno
ubicado bajo los pisos.
Agresividad del suelo a la cimentación: usar cemento tipo I, a/c (máximo) = según
diseño, f´c (mínimo) = según diseño.
INFORME
1. GENERALIDADES
El presente Informe Técnico tiene por objeto realizar una investigación del
Subsuelo del terreno asignado al proyecto; “construcción de Vivienda
Multifamiliar en la Av. Rosavero S/N, C.P.M. Yanag, Distrito de Pillco Marca -
Huánuco - Huajuco”, el cual se ha realizado mediante trabajos de campo a
través de calicatas o pozos de exploración a cielo abierto, ensayos de
laboratorio estándar y labores de gabinete, en base a los cuales se definen los
perfiles estratigráficos del subsuelo, sus principales característica físicas y
mecánicas y las propiedades de resistencia y deformación, los que nos
conducen a la determinación del tipo y profundidad de cimentación, capacidad
portante admisible, asentamientos y las recomendaciones generales.
1.2. Normatividad
2.3. Geomorfología
a. Erosión Laminar.
b. Derrumbes
En el capítulo I, artículo 4, Ítem 4.4. la norma E050 indica que no toma en cuenta
los efectos de los fenómenos de geodinámica externa y no se aplica en los
casos que haya evidencia y presunción de la existencia de ruinas
arqueológicas; galerías u oquedades subterráneas de origen natural o artificial.
En ambos casos deben efectuarse estudios específicamente orientados a
confirmar y solucionar dichos problemas por un profesional competente de
especialidad diferente del PR, pudiendo ser arqueólogo o geólogo.
Los efectos de eventos sísmicos que pueden llegar a la zona, pero con
intensidades menores al grado V en la Escala de Mercalli Modificada, son las
causadas por la actividad inter placas del Círculo Circumpacífíco,
2.6. Sismicidad
𝑍𝑥𝑈𝑥𝐶𝑥𝑆𝑋𝑃
𝐻=
𝑅𝑑
Donde:
3. TRABAJOS EFECTUADOS
El siguiente estrato está formado por Suelo limoso, suelo de grano fino. Limo
con baja plasticidad (ML). No presenta IP. compacidad media, humedad media a
seca, marrón. Este estrato se encuentra bajo el suelo orgánico y llega hasta
profundidades variables de 0.50 a 1.00 m de profundidad. Seguidamente se tiene
Grava limosa con arena, suelo de grano grueso (GM). No presenta IP, presencia
de rocas subangulosas mayores a 5 plg de tamaño con compacidad media de
color marrón y se encuentra medianamente húmeda. con presencia de clastos
subanguloso de tamaños mayores a 5 pulg, fragmento de rocas, grava y arena,
humedad media a seca. Este estrato se encuentra bajo el suelo arenoso y llega
hasta profundidades variables hasta más allá de la profundidad investigada 3.00
m.
7. ANÁLISIS DE LA CIMENTACIÓN
𝒒𝒅 = 𝒄𝑵𝒄 𝑭𝒄𝒔 𝑭𝒄𝒅 𝑭𝒄𝒊 + 𝜸𝟏 𝑫𝒇 𝑵𝒒 𝑭𝒒𝒔 𝑭𝒒𝒅 𝑭𝒒𝒊 + 𝟎. 𝟓𝜸𝟐 𝑩𝑵𝜸 𝑭𝜸𝒔 𝑭𝜸𝒅 𝑭𝜸𝒊
Dónde:
Df : profundidad de cimentación.
B : ancho de zapata.
𝜸𝟏 : Peso específico del suelo situado encima de la zapata.
𝜸𝟐 : Peso específico del suelo situado debajo de la zapata.
𝑵𝒒 , 𝑵𝜸 , 𝑵𝒄 : Factores de capacidad de carga.
𝑭𝒄𝒔 , 𝑭𝒒𝒔 , 𝑭𝜸𝒔 : Factores de Forma
𝑭𝒄𝒅 , 𝑭𝒒𝒅 , 𝑭𝜸𝒅 : Factores de Profundidad
𝑭𝒄𝒊 , 𝑭𝒒𝒊 , 𝑭𝜸𝒊 : Factores de Inclinación
Cuadro 02
Datos para el Cálculo de Capacidad Portante
Grava limosa
C-01 3.00 1.92 1.92 25.4° 0.025 2.00 Variable
con arena GM
Fuente: Elaboración propia
Cuadro 03
Capacidad portante por cada punto de exploración
EVALUADOR OBSERVACIONES SUBSANACIÓN
“construcción de Vivienda Multifamiliar INFORME TÉCNICO DE SUELOS
en la Av. Rosavero S/N, C.P.M. CÓDIGO: P104-125
Yanag, Distrito de Pillco Marca -
Huánuco - Huajuco.”
REVISIÓN: 01
7.3. Asentamientos
Donde:
μs = Relación de poisson
L = Longitud de la cimentación
Los valores de Modulo de Young y Poisson han sido obtenidos del siguiente
cuadro: De Dr. J. Alva H. (Publicación UNI-FIC Mecánica de Suelos Aplicada
a Cimentaciones), se utiliza y adjunta:
Se recomienda emplear un valor del ángulo de fricción interna del suelo Φ = 30º
en la zona de excavación.
3𝐾ℎ
𝐾𝑎𝑠 = 𝐾𝑎 +
4
Dónde:
Por otro lado, el coeficiente de empuje pasivo es menor en el caso sísmico que
en el caso estático, Prakash y Basavanna indican que Kps es 15% menor que el
Kp. Por lo tanto, podemos asumir como regla práctica para muros de contención
convencionales que:
Kps = 0.85 Kp
9. COEFICIENTE DE BALASTO
La deformación de un suelo depende su coeficiente de compresibilidad. Los
suelos no se comportan elásticamente, su comportamiento es viscoelástico, por
lo tanto; un suelo real no tiene el comportamiento de un material elástico. Sin
embargo, es práctica usual diseñar las plateas de cimentación modelando el
suelo mediante una cama de resortes, por lo que de acuerdo a lo solicitado se
12 𝐸𝑆 𝐵4 𝐸𝑆
𝑘𝑠 = 0.65 ( √ )
𝐸𝑓 𝐼𝑓 1 − 𝜇2
Dónde:
ks = coeficiente de balasto.
Es = módulo de elasticidad del suelo
B= ancho de la cimentación
I= momento de inercia de la cimentación.
𝜇= coeficiente de Poisson
Para nuestro caso, utilizamos la ficha elaborada por Jorge Aragón Fitera.
K = 15 kg/cm2
10. BIBLIOGRAFÍA
4. Bowles, J.E. (1996). Foundation analysis and design. New York: Mc Graw-Hill
Book Co.
6. Coduto, D.P. (1994). Foundation design: principies and practices. New Jersey:
Prentice Hall Inc.
10. Naval Facilities Engineering Command (1986). Design manual: soil mechanics,
foundations and earth structures (NAVFAC DM-7). New York: Department of
the Navy.
11. Simons N., Menzies B. and Matthews M. (2002) Geotechnical Site Investigation.
London: Thomas Telford Publishing.
13. Rico, A. y Del Castillo, I-I. (1977). La ingeniería de suelos en las vías terrestres.
Méjico: LIMUSA.
14. Yang H. I-Iuang (1993). Pavement Analysis and Design. New Jersey. Prentice
Hall
ANEXOS
TRABAJOS DE CAMPO
Ubicación de Sondajes
ENSAYOS DE LABORATORIO
Ensayos de Clasificación
Ensayo Proctor
Ensayo de Sales
PANEL FOTOGRÁFICO
V. TRABAJOS DE CAMPO
COTA (msnm) ENSAYOS NIIVEL SUCS SIMBOLO PROF. (m) DECRIPCION MUESTRA
AGUA Nº
Pt 0.00 - 0.80 MATERIAL ORGANICO
Presencia de rocas angulosas,
raìces, desperdicios inorganicos,
pastos verdosos en la superficie.
compacidad media, humedad
media a seca, marrón claro.
0.50
1994.20
ML 0.80 - 1.50 LIMO
Suelo limoso, suelo de grano fino.
A-4 1.00 Limo con baja plasticidad. No
presenta IP. compacidad media, M1 MAB
humedad
media a seca, marron.
1993.50 1.50
GM 1.50 - 3.00 TERRENO DE
FUNDACIÓN.
A-2-4
Grava limosa con arena, suelo de
grano grueso. No presenta IP,
presencia de rocas subangulosas
mayores a 5 plg de tamaño con
2.00 compacidad media de color marron y
se encuentra medianamente
humeda.
2.50
M1 MAB
1992.00 3.00
Dirección: Jr. Los Eucaliptos Mz F Lt 25, Los Portales de Mitopampa - Amarilis - Huánuco,
E-mail: geo.estructuras2020@gmail.com, cell: 982008201, tlf.: 062639035
PROYECTO : CONSTRUCCION DE VIVIENDA MULTIFAMILIAR EN LA AV. ROSAVERO S/N, C.P.M. YANAG, DISTRITO DE PILLCO MARCA - HUANUCO
- HUANUCO
UBICACIÓN : AV. ROSAVERO S/N, C.P.M. YANAG, DISTRITO DE PILLCO MARCA - HUANUCO - HUANUCO
SOLICITA : NORMA LUISA TRUJILLO SANCHEZ
SONDEO : C-1
FECHA : MARZO DEL 2022
ANALISIS GRANULOMÉTRICO - NTP 339.128
TAMIZ Diametro Peso Reten. Retenido Retenido Pasa Peso de la Muestra Húmeda 1500.60 gr
Nº (mm) (gr) (%) acum. (%) (%) Peso de la Muestra Seca 1321.60 gr
3" 76.20 0.00 0.00 0.00 100.00 Peso de la Muestra Seca Lavada 983.10 gr
2" 50.80 0.00 0.00 0.00 100.00 Peso de la Tara 106.60 gr
1 1/2" 38.10 0.00 0.00 0.00 100.00
1" 25.40 177.10 14.58 14.58 85.42 LÍMITES DE ATTERBERG GRANULOMETRÍA
3/4" 19.05 86.70 7.14 21.71 78.29 Límite líquido LL NP Cantidad de Grava 43.51%
1/2" 12.70 87.00 7.16 28.87 71.13 Límite plastico LP NP Cantidad de Arena 28.63%
3/8" 9.53 63.90 5.26 34.13 65.87 Ind. de Plasticidad IP NP Cantidad de Limo-Arcilla 27.86%
1/4" 6.35 78.10 6.43 40.56 59.44 Material granular equivalente a: 72.14%
No 4 4.76 35.80 2.95 43.51 56.49
No 10 2.00 85.00 7.00 50.50 49.50 Pasa tamiz Nº 4 : 56.494 %
No 20 0.84 65.80 5.42 55.92 44.08 Pasa tamiz Nº 200: 27.860 %
No 30 0.59 29.90 2.46 58.38 41.62 D60(diámetro efectivo): 6.63 mm
No 40 0.43 35.00 2.88 61.26 38.74 D30(diámetro efectivo): 0.17 mm
No 50 0.30 39.70 3.27 64.53 35.47 D10 (diámetro efectivo): 0.03 mm
No 60 0.25 27.50 2.26 66.79 33.21 Coef. de uniformidad (Cu): 249.48
No 100 0.15 51.40 4.23 71.02 28.98 Grado de curvatura (Cc): 0.17
No 200 0.07 13.60 1.12 72.14 27.86 OBSERVACIONES:
CAZOLETA 0.00 338.50 27.86 100.00 0.00 Humedad Natural: 14.73%
TOTAL 1215.00
90.00
80.00
70.00
Porcentaje que Pasa (%)
60.00
50.00
40.00
30.00
20.00
10.00
0.00
100.00 10.00 1.00 0.10 0.01
Diámetro de las Partículas del Suelo (mm)
Clasificación de suelos: S.U.C.S. Clasificación de suelos: AASHTO
Suelos de grano grueso. Gravas con finos Materiales granulares Excelente a buena Ind. Grupo:
GM Grava limosa con arena A-2-4 Grava y arena limosa o arcillosa 0
Oficina: Jr. Los Eucaliptos Mz F Lt 25, Urb. Los Portales, Amarilis – Huánuco
E-mail: geo.estructuras2020@gmail.com, Cell: 982008201
PROYECTO: CONSTRUCCION DE VIVIENDA MULTIFAMILIAR EN LA AV. ROSAVERO S/N, C.P.M. YANAG, DISTRITO DE PILLCO MARCA -
HUANUCO - HUANUCO
SOLICITA: NORMA LUISA TRUJILLO SANCHEZ
UBICACIÓN: AV. ROSAVERO S/N, C.P.M. YANAG, DISTRITO DE PILLCO MARCA - HUANUCO - HUANUCO
1.20
1.10
1.00
ESFUERZO DE CORTE Kg/cm2
0.90
0.80
0.70
0.60
0.50
0.40
0.30
0.20
0.10
0.00
0 2 4 6 8 10 12 14 16 18
DESPLAZAMIENTO TANGENCIAL EN %
1.4
1.2
1.0
Esfuerzo de Corte Kg/cm2
0.8
0.6
0.4
0.2
Ø
0.0
0.00
0.25
0.50
0.75
1.00
1.25
1.50
1.75
2.00
2.25
2.50
Ø = 25.4°
c = 0.025Kg/cm2
Oficina: Jr. Los Eucaliptos Mz F Lt 25, Urb. Los Portales, Amarilis – Huánuco
E-mail: geo.estructuras2020@gmail.com, Cell: 982008201
CAPACIDAD DE CARGA - Cimentación Superficial Cuadrada
Cota de Superficie (m) : 1.995
Fecha : MARZO DEL 2022
C-01
A.- DATOS GENERALES
ic = 1.000
ic = iq = (1 − )2 Ka = 0.400
90
iq = 1.000 Kp = 2.503
ig = 1.000 ig = (1 + ) 2
Ko = 0.571
Asentamiento Si = 0.002 m L
Asentamiento Si = 0.23 cm If = B
z
Presión por carga qadm = 2.33 Kg/cm2
Presión de carga asumida por asentamiento qadm = 2.50 Kg/cm2
Si = 0.21 cm OK !
Si = 0.23 cm OK !
FOTO N°01: Distrito de Amarilis, Provincia de Huánuco, Departamento de Huánuco.
FOTO N°04: Calicata N°01, se observa la profundidad del punto de investigación 3.00 m.
