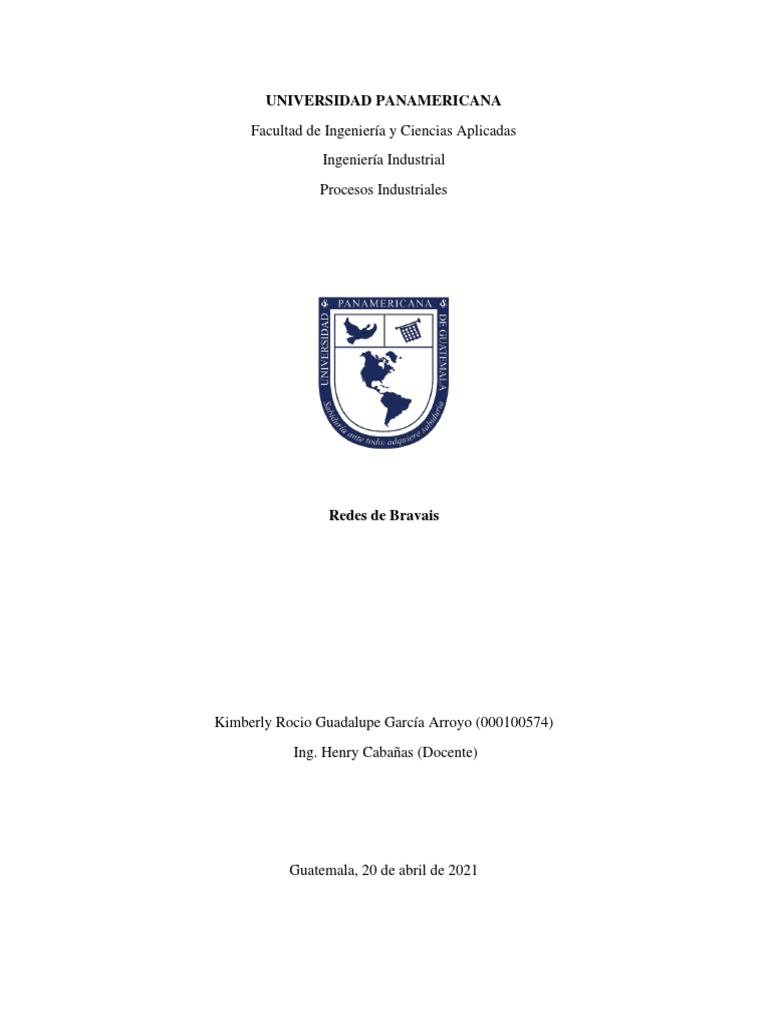

UNIVERSIDAD PANAMERICANA
Facultad de Ingeniería y Ciencias Aplicadas
Ingeniería Industrial
Procesos Industriales
Redes de Bravais
Kimberly Rocio Guadalupe García Arroyo (000100574)
Ing. Henry Cabañas (Docente)
Guatemala, 20 de abril de 2021
Redes de Bravais
En 1848, el físico francés Auguste Bravais determinó que solo existen 14 redes únicas en los
sistemas cristalinos tridimensionales, corrigiendo así la conclusión anterior de que eran 15
redes.
Las redes de Bravais son el conjunto de las catorce celdas unitarias tridimensionales en las
que pueden ubicarse los átomos de un cristal. Estas celdas constan de un arreglo
tridimensional de puntos que forman una estructura básica que se repite periódicamente en
las tres direcciones espaciales.
Dicho conjunto se subdivide en siete grupos o estructuras de acuerdo con la geometría de las
celdas:
Cúbico
Tetragonal
Ortorrómbico
Trigonal-Hexagonal
Monoclínico
Triclínico
Trigonal
Cada una de estas estructuras definen una celda unitaria, siendo esta la porción más pequeña
que conserva la disposición geométrica de los átomos en el cristal.
Características de las redes de Bravais
cada uno de estos grupos tiene sus propios parámetros:
El parámetro de red (a, b, c)
Número de átomos por celda
Relación entre parámetro de red y radio atómico
Número de coordinación
Factor de empaquetamiento
Espacios intersticiales
Mediante traslaciones a lo largo de los
vectores a, b, c la estructura cristalina se
repite.
Redes Cristalinas:
Las estructuras cristalinas son la forma sólida de cómo se ordenan los átomos, moléculas,
o iones. Estos son empaquetados de manera ordenada y con patrones de repetición que
se extienden en las tres dimensiones del espacio.
La estructura física de los sólidos se basa de la disposición de los átomos, moléculas o
iones en el espacio, así como de las fuerzas de interconexión de las partículas.
Estado amorfo: Las partículas componentes del sólido se agrupan al azar, como el agua
o el vidrio.
Estado cristalino: Los átomos que forman el sólido se disponen según un orden regular.
Las partículas se sitúan ocupando los nudos o puntos singulares de una red espacial
geométrica tridimensional.
Los átomos que pertenecen a un sólido cristalino se pueden representar en una red
tridimensional, que se denomina retículo espacial o cristalino.
La celda unitaria de la mayoría de las estructuras cristalinas son paralelepípedos o prismas
con tres conjuntos de caras paralelas.
Según el tipo de enlace atómico, los cristales pueden ser:
a) Cristales iónicos: punto de fusión elevado, duros y muy frágiles, conductividad eléctrica
baja y presentan cierta elasticidad; un ejemplo de esto es la sal de mesa.
b) Cristales covalentes: Gran dureza y elevada temperatura de fusión. Suelen ser
transparentes quebradizos y malos conductores de la electricidad. No sufren deformación
plástica.
c) Cristales metálicos: Opacos y buenos conductores térmicos y eléctricos. No son tan duros
como los anteriores, aunque si maleables y dúctiles. Como el hierro y el cobre.
Redes cúbicas
Consta de la red cúbica simple o cúbica P, red cúbica centrada en las caras o red cúbica F y
la red cúbica centrada en el cuerpo o red cúbica I.
Todas las redes cúbicas tienen los tres parámetros de red correspondientes a las direcciones
x, y, z del mismo valor:
a=b=c
a) Redes cúbicas sencillas: Los átomos ocupan sólo los vértices de la celda unidad.
b) Redes cúbicas centradas en el cuerpo (BCC): Los átomos, además de ocupar los vértices,
ocupan el centro de la celda. En este caso cristalizan el hierro y el cromo, titanio, molibdeno,
tungsteno, niobio, vanadio, cromo, circonio, talio, sodio y potasio. Todos ellos tienen como
característica común el ser muy resistente a la deformación.
c) Redes cúbicas centradas en las caras (FCC): Los átomos, además de ocupar los vértices,
ocupan el centro de cada cara de la celda. Cristalizan en este tipo de redes el oro, cobre,
aluminio, plata. Son metales fácilmente deformables.
