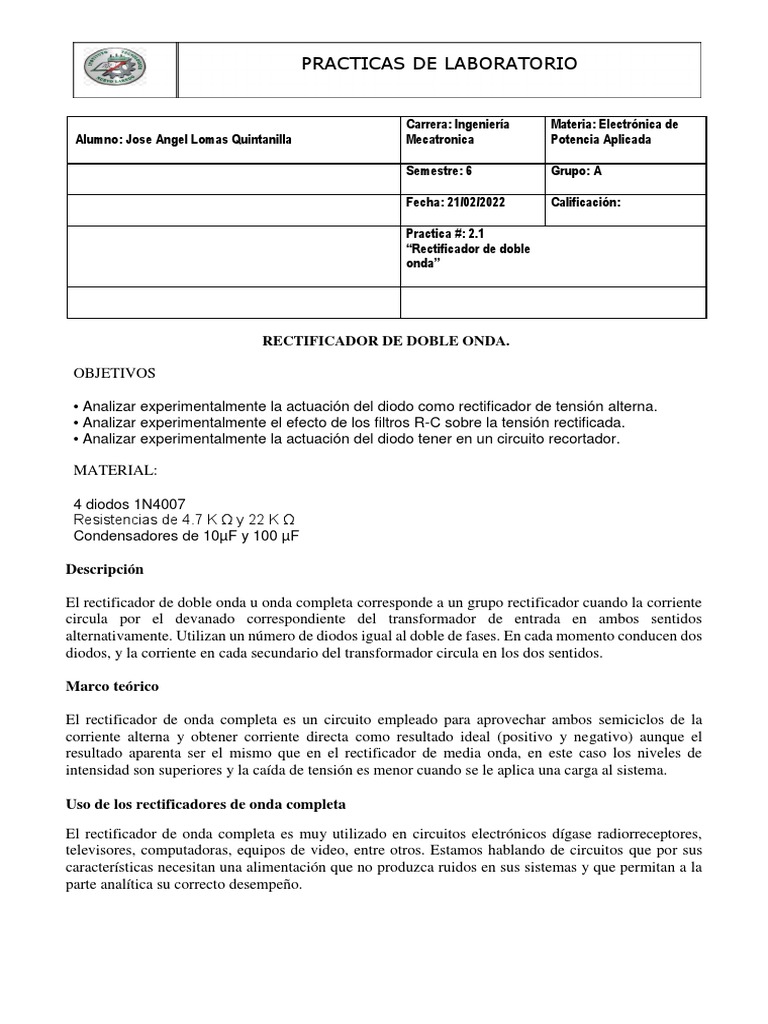

PRACTICAS DE LABORATORIO

Carrera: Ingeniería Materia: Electrónica de

Alumno: Jose Angel Lomas Quintanilla Mecatronica Potencia Aplicada

Semestre: 6 Grupo: A

Fecha: 21/02/2022 Calificación:

Practica #: 2.1
“Rectificador de doble
onda”

RECTIFICADOR DE DOBLE ONDA.

OBJETIVOS

• Analizar experimentalmente la actuación del diodo como rectificador de tensión alterna.

• Analizar experimentalmente el efecto de los filtros R-C sobre la tensión rectificada.
• Analizar experimentalmente la actuación del diodo tener en un circuito recortador.

MATERIAL:

4 diodos 1N4007
Resistencias de 4.7 K Ω y 22 K Ω
Condensadores de 10µF y 100 µF

Descripción

El rectificador de doble onda u onda completa corresponde a un grupo rectificador cuando la corriente
circula por el devanado correspondiente del transformador de entrada en ambos sentidos
alternativamente. Utilizan un número de diodos igual al doble de fases. En cada momento conducen dos
diodos, y la corriente en cada secundario del transformador circula en los dos sentidos.

Marco teórico

El rectificador de onda completa es un circuito empleado para aprovechar ambos semiciclos de la

corriente alterna y obtener corriente directa como resultado ideal (positivo y negativo) aunque el
resultado aparenta ser el mismo que en el rectificador de media onda, en este caso los niveles de
intensidad son superiores y la caída de tensión es menor cuando se le aplica una carga al sistema.

Uso de los rectificadores de onda completa

El rectificador de onda completa es muy utilizado en circuitos electrónicos dígase radiorreceptores,

televisores, computadoras, equipos de video, entre otros. Estamos hablando de circuitos que por sus
características necesitan una alimentación que no produzca ruidos en sus sistemas y que permitan a la
parte analítica su correcto desempeño.
Funcionamiento

Independientemente de que existen otras formas de rectificadores de onda completa, el más sencillo
está basado en un puente rectificador de cuatro diodos y un condensador:

En este sistema, al circular la corriente alterna por el puente rectificador los diodos D3 y D4 separan los
semiciclos positivos y D1 y D2 separan los semiciclos negativos.

El condensador C1 se encarga de sostener la tensión resultante en la fracción de segundo en que la

fuente de Corriente Alterna (AC) cambia su polaridad.

Rectificador de onda completa con interruptor para carga

Rectificador de onda completa sin carga

 Rectificador de onda completa con carga
Tipos

Hay dos tipos principales de circuitos rectificadores de onda completa, el primero se denomina
rectificador de tap central, y el segundo rectificador usando puente. El de tap central requiere dividir la
señal de entrada en dos señales, y es equivalente a tener dos rectificadores de media onda.

El rectificador funciona con el semiciclo

positivo de la tensión en el secundario,
mientras que el rectificador inferior funciona
con el semiciclo negativo de tensión en el
secundario. Es decir, D1 conduce durante el
semiciclo positivo y D2 conduce durante el
semiciclo negativo. Así pues, la corriente en
la carga rectificada circula durante los dos
semiciclos. En este circuito la tensión de
carga VL, como en el caso anterior, se medirá
en la resistencia RL. Se obtiene el doble de
frecuencia entrante en la salida, y como
voltaje de salida se tiene.
El otro tipo de circuito es el rectificador usando puente, el cual se presenta en la figura 2, en este caso
se usan 4 diodos en vez de dos, de esta forma el diseño elimina la necesidad dividir la señal de entrada
en dos. La ventaja de no usar dicha conexión es que la tensión en la carga rectificada es el doble que la
que se obtendría con el rectificador de onda completa con 2 diodos. Durante el semiciclo positivo de la
tensión de la red, los diodos D1 y D3 conducen, esto da lugar a un semiciclo positivo en la resistencia
de carga. Los diodos D2 y D4 conducen durante el semiciclo negativo, lo que produce otro semiciclo
positivo en la resistencia de carga. El resultado es una señal de onda completa en la resistencia de carga.

Hemos obtenido la misma onda de salida VL que en el caso anterior. La diferencia más importante es
que la tensión inversa que tienen que soportar los diodos es la mitad de la que tienen que soportar los
diodos en un rectificador de onda completa con 2 diodos, con lo que se reduce el coste del circuito.

Monte el circuito de la figura 2 sin el condensador de filtrado C1.

Figura 1: Rectificador de Doble Onda

 PRACTICAS DE LABORATORIO

2.1.- Con el canal 1 del osciloscopio, dibuje en relación de fase sobre la cuadrícula de la hoja
de evaluación, las señales VA, VB VC y VD. Indique la frecuencia y la tensión pico a pico, VPP
de cada una. Coloque las sondas del osciloscopio con la polaridad indicada.

 Señal VA

 Señal VB
 Señal VC

 Señal VD
2.2.- Coloque en paralelo con R1 un condensador C1 de 10 µF. Mida VD con el multímetro y
calcule las siguientes magnitudes:

I = VB/R1
VefRizado = (ImA/CµF)
VmaxRizado = VefRizado

Con el osciloscopio visualice y mida la tensión de rizado, comparándola con la calculada

anteriormente.

Con todos los valores obtenidos, complete la tabla 2.2 de la hoja de evaluación.
2.3.- VARIACIÓN DE PARÁMETROS EN EL CIRCUITO:

Cambie C1 de 10 µF por otro de 100 µF Calcule y mida las magnitudes correspondientes y

complete la tabla 2.3.

Comente las conclusiones de esta variación de parámetros.

R=

Podemos observar claramente en el osciloscopio como se va rectificando la onda de la corriente que

en un principio era una onda senoidal y que a través de los diodos se altera y para cuando se llega al
capacitor esta es una onda cada vez más plana gracias a la alteración del valor del mismo.
 PRACTICAS DE LABORATORIO

2.- RECTIFICADOR DE DOBLE ONDA

2.1.-
Señal VA

VA

Señal VB

VB
Señal VC

VC

Señal VD

VD
2.2.-
MEDIDO CALCULADO MEDIDO
VD I VefRizado VmaxRizado VmaxRizado
4.673 V 0.993 mA 0.5744 V 0.993 V 553.973 mV

2.3.-

MEDIDO CALCULADO MEDIDO

VD I VefRizado VmaxRizado VmaxRizado
4.817 V 0.99 mA 0.057222 V 98.99 mV 53.22 mV

CONCLUSIONES:

Siempre se debe de usar un rectificador de onda completa ya que nos permite obtener un mejor Vrms
y además con puente de diodos nos permite tomar 2 rangos de voltaje gracias a la arquitectura del
transformador. Una vez más se logra apreciar la importancia que tienen tanto los diodos, los capacitores
y las resistencias para lograr la conversión de corriente alterna a directa para así darle el uso que se
requiera. Cabe resaltar la suma importancia de los condensadores de filtrado en este tipo de circuitos,
ya que, sin ellos, sería una tarea complicada, resaltando su uso en todo tipo de circuito electrónico que
necesite de una carga y una posterior descarga. Y para concluir hay que recalcar dos puntos importantes
respecto a la práctica anterior:

 El rectificador de onda completa es más efectivo que el rectificador de media onda ya que se
aprovecha más voltaje.
 Es mucho mejor trabajar con el rectificador de onda completa, que con el puente de diodos ya
que se obtiene una señal con mejor continuidad.

Bibliografía

 EcuRed. (2018, 12 enero). Rectificador de onda completa - EcuRed.

https://www.ecured.cu/Rectificador_de_onda_completa

 Torres, H. (2017, 22 diciembre). Rectificador de Onda Completa. HETPRO/TUTORIALES.

https://hetpro-store.com/TUTORIALES/rectificador-de-onda-completa/

 Rectificador de onda completa con 2 didos. (2009, 3 octubre). Electronica Bacia.

http://www.sc.ehu.es/sbweb/electronica/elec_basica/tema4/Paginas/Pagina4.htm

 colaboradores de Wikipedia. (2022, 11 febrero). Rectificador de onda completa. Wikipedia, la

enciclopedia libre. https://es.wikipedia.org/wiki/Rectificador_de_onda_completa
