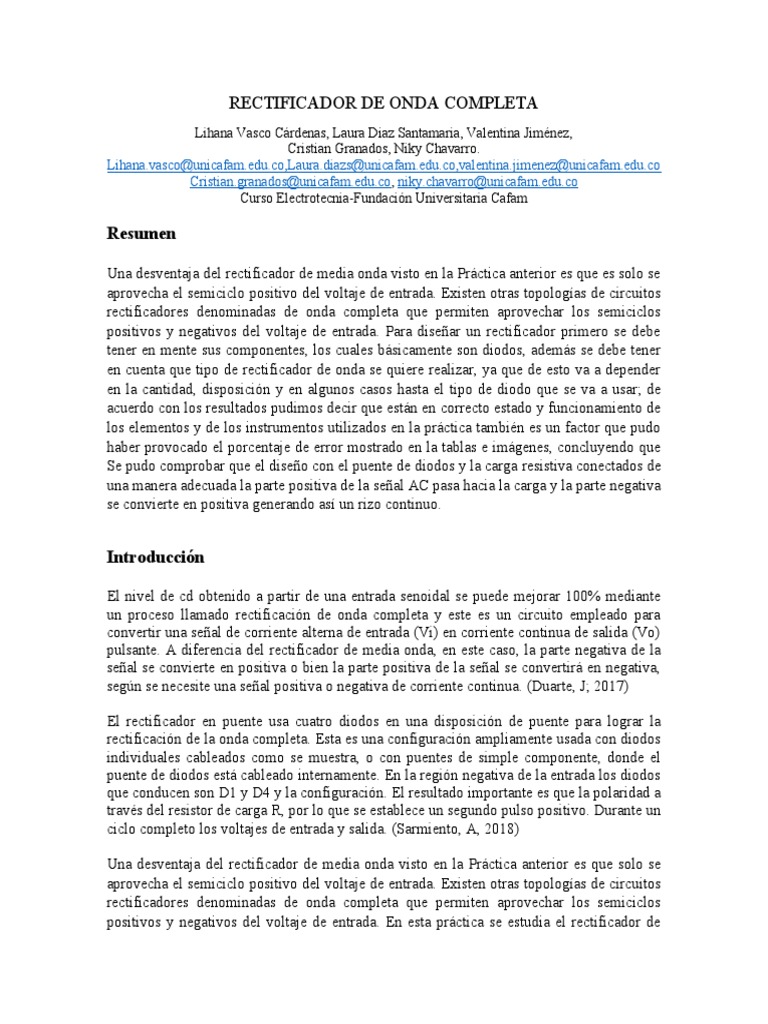

RECTIFICADOR DE ONDA COMPLETA

Lihana Vasco Cárdenas, Laura Diaz Santamaria, Valentina Jiménez,

Cristian Granados, Niky Chavarro.
Lihana.vasco@unicafam.edu.co,Laura.diazs@unicafam.edu.co,valentina.jimenez@unicafam.edu.co
Cristian.granados@unicafam.edu.co, niky.chavarro@unicafam.edu.co
Curso Electrotecnia-Fundación Universitaria Cafam

Resumen

Una desventaja del rectificador de media onda visto en la Práctica anterior es que es solo se
aprovecha el semiciclo positivo del voltaje de entrada. Existen otras topologías de circuitos
rectificadores denominadas de onda completa que permiten aprovechar los semiciclos
positivos y negativos del voltaje de entrada. Para diseñar un rectificador primero se debe
tener en mente sus componentes, los cuales básicamente son diodos, además se debe tener
en cuenta que tipo de rectificador de onda se quiere realizar, ya que de esto va a depender
en la cantidad, disposición y en algunos casos hasta el tipo de diodo que se va a usar; de
acuerdo con los resultados pudimos decir que están en correcto estado y funcionamiento de
los elementos y de los instrumentos utilizados en la práctica también es un factor que pudo
haber provocado el porcentaje de error mostrado en la tablas e imágenes, concluyendo que
Se pudo comprobar que el diseño con el puente de diodos y la carga resistiva conectados de
una manera adecuada la parte positiva de la señal AC pasa hacia la carga y la parte negativa
se convierte en positiva generando así un rizo continuo.

Introducción

El nivel de cd obtenido a partir de una entrada senoidal se puede mejorar 100% mediante
un proceso llamado rectificación de onda completa y este es un circuito empleado para
convertir una señal de corriente alterna de entrada (Vi) en corriente continua de salida (Vo)
pulsante. A diferencia del rectificador de media onda, en este caso, la parte negativa de la
señal se convierte en positiva o bien la parte positiva de la señal se convertirá en negativa,
según se necesite una señal positiva o negativa de corriente continua. (Duarte, J; 2017)

El rectificador en puente usa cuatro diodos en una disposición de puente para lograr la
rectificación de la onda completa. Esta es una configuración ampliamente usada con diodos
individuales cableados como se muestra, o con puentes de simple componente, donde el
puente de diodos está cableado internamente. En la región negativa de la entrada los diodos
que conducen son D1 y D4 y la configuración. El resultado importante es que la polaridad a
través del resistor de carga R, por lo que se establece un segundo pulso positivo. Durante un
ciclo completo los voltajes de entrada y salida. (Sarmiento, A, 2018)

Una desventaja del rectificador de media onda visto en la Práctica anterior es que solo se
aprovecha el semiciclo positivo del voltaje de entrada. Existen otras topologías de circuitos
rectificadores denominadas de onda completa que permiten aprovechar los semiciclos
positivos y negativos del voltaje de entrada. En esta práctica se estudia el rectificador de
onda completa con derivación central. Este circuito consiste en un transformador con
derivación central que es alimentado por el voltaje alterno de entrada S. a la salida del
transformador se conectan un par de diodos y una resistencia de carga. Este circuito opera de
la siguiente manera, durante el semiciclo positivo, el diodo superior está polarizado
directamente y el diodo inferior está polarizo inversamente, por lo tanto, el voltaje en la
resistencia (vi) es igual al voltaje de entrada. Mientras que durante el semiclo negativo del
voltaje de entrada, el diodo superior se polariza inversamente y el diodo inferior se polariza
directamente, por lo que el voltaje en la resistencia es un semiciclo positivo (voltaje
rectificado). (Bernate, D; 2029)
El objetivo es introducir a los alumnos en el concepto de circuitos rectificadores. Para ello
el alumno aprenderá el principio de rectificación de onda completa utilizando la topología
del rectificador de onda completa con derivación central utilizando, primero, una carga
resistiva y posteriormente un filtro capacitivo en conjunto de una carga resistiva.

Materiales y método, descripción del experimento

 Materiales
El material requerido para la realización de esta práctica es:

1. Instrumentación
i. tablilla de experimento (protoboard)
ii. cables de alimentación
iii. cable telefónico
2. Materiales utilizados
i. 1 Resistencia de 1kC
ii. 1 Capacitor de
470gF
iii. 2 diodos 1N4001 (pueden ser del 1N4001 al 1N407)
iv. 1 transformador 5:1 o 10:1 (24V o 12V de salida)
3.Equipo empleado
i. Multimetro
ii. Osciloscopio

 Método o Procedimiento
Este fue obtenido de acuerdo con la guía que el docente entrego antes de iniciar la prueba
de laboratorio y lo saberes previos que adquirimos al realizar las investigaciones pertinentes
del trabajo a realizar en donde se describirá como utilizar cada uno de los instrumentos.
Obtenida de (Bernate, D; 2029)

Una vez identificado el material y con el equipo adecuado en la mesa de trabajo, realice en
el laboratorio de ingeniería electrónica cada uno de los incisos solicitados
 1. Implemente el circuito rectificador de onda completa (para este inciso no conecte el
capacitor) utilizando el cable de alimentación a la entrada del transformador, y la
tablilla experimental y los cables telefónicos para alambrar el diodo y la resistencia
(notar que en este punto aún no se conecta el capacitor).
2. Utilice el osciloscopio y grafique (arriba) el voltaje +i a la salida del transformador
(notar que este es el voltaje de cátodo del diodo Di a tierra) y (abajo) el voltaje de
salida v . Explique ampliamente sus resultados.
3. Mida con el multímetro los voltajes s, i Y , incluya los resultados en la Tabla
4. Utilice el osciloscopio y grafique (arriba) el voltaje +i a la salida del transformador
y (abajo) el voltaje de salida r . Explique ampliamente sus resultados.
5. Utilice el osciloscopio en modo de CA y una escala menor que el inciso anterior.
Grafique sobre el eje-x (al centro del osciloscopio en amplitud) el voltaje de salida x
. Compruebe el voltaje rizo pico a pico y explique ampliamente sus resultados.
6. Mida con el multímetro los voltajes s, i Y , incluya los resultados en la Tabla

Figura 1

 Descripción del Experimento

Para diseñar un rectificador primero se debe tener en mente sus componentes, los cuales
básicamente son diodos, además se debe tener en cuenta que tipo de rectificador de onda se
quiere realizar, ya que de esto va a depender en la cantidad, disposición y en algunos casos
hasta el tipo de diodo que se va a usar. Por lo tanto, el objetivo de este trabajo es el poder
diseñar un rectificador onda completa y observa su comportamiento.

El primer paso fue identificar un circuito rectificador de onda completa como muestra en la
figura, primero no se debe conectar el capacitor, se tiene el cable de entrada conectado al
transformador (osciloscopio), este circuito se armó en una tabla con las resistencias y los
iodos, de los cuales se graficó en el osciloscopio el voltaje de salida del transformador y el
voltaje del diodo, los fatos fueron anotados en tablas donde se pudo comparar el objetivo
del mismo, ya que en las imágenes se muestra como el osciloscopio muestra la onda en los
planos eje Y y X mostrando voltaje, amplitud y demás.
 Figura 2 Figura 3

Resultados y Discusión

De acuerdo con las gráficas que pudimos obtener las siguientes tablas e imágenes

Figura 4 Figura 5

Onda sinusoidal
Salida(V) Entrada(V)
Vrms 2.41 3.52
Vpp 3.80 10
Vprom. 2.01 0
Vamp 3.72 9.84
 Tabla 1
Onda Cuadrada
Salida(V) Entrada(V)
Vrms 3,53 2.41
Vpp 4.3 10
Vprom. 3,53 0
Vamp 0 9.68
Tabla 2

Onda Triangular
Salida(V) Entrada(V)
Vrms 1,71 2,89
Vpp 3,68 10
Vprom. 0,7 0

Vamp 1,098 9
Tabla 3

Onda sinusoidal
Entrada Salida
Val. Val. %Error Val. Val. %Error
Medido(V) Calculado(V) Medido(V) Calculado(V)
Vrms 3,52 3,535 0,42% 2,41 2,545 5,60%
Vpp 10 10 …. 3,80 3,6 5,55%
Vprom. 0 0 …. 2,01 2,2 8,45%
VRMS 3,55 3,535 0,43% 1,09 1,113 2,11%
Tabla 4

Onda Cuadrada
Entrada Salida
Val. Val. %Error Val. Val. %Error
Medido(V) Calculado(V) Medido(V) Calculado(V)
Vrms 4,87 5 2,67% 3,53 3,6 2,00%
Vpp 10 10 …. 4,3 3,6 5,26%
Vprom. 0 0 …. 3,53 3,6 1,98%
VRMS 4,91 5 1,83% 3,56 3,6 1,98%
Tabla 5
 Onda triangular
Entrada Salida
Val. Val. %Error Val. Val. %Error
Medido(V) Calculado(V) Medido(V) Calculado(V)
Vrms 2,89 2,88 0,34% 1,71 1,9 10,1%
Vpp 10 10 …. 3,68 3,6 2,17%
Vprom. 0 0 …. 1,71 1,8 5%
VRMS 2,81 2,88 2,49% 0,65 0,61 6,15%
Tabla 6

Se puede observar en las tablas de errores que los valores de error no superan un valor del
10%, este error se puede deber a que al momento de realizar los cálculos nosotros
reemplazamos las fuentes por de 0.7 V, lo cual no se asemeja mucho a la realidad.

El error también pudo deberse a la tolerancia y la precisión que tiene nuestro multímetro, al
momento de medir el VRMS se utilizó dicho instrumento. Otro factor que puede influir en
los valores de errores es que al momento de calcular los valores teóricos de las variables es
muy posiblemente que no tomamos en cuenta todos los decimales esto también influye en
el error.

El correcto estado y funcionamiento de los elementos y de los instrumentos utilizados en la

práctica también es un factor que pudo haber provocado el porcentaje de error mostrado en
la tabla. El principal factor que provoca el error se produce en el cálculo de las variables,
pues influye como vamos a representar al puente de diodos o al diodo pues dicho elemento
se los puede representar de tres formas como circuito abierto y corto circuito, como fuente
y como fuente resistencia existirá un error dependiendo de qué forma representemos al
diodo.

Conclusiones

 Al realizar la práctica pudimos comprobar que para el rectificador de onda completa

la señal de entrada se rectifica totalmente mediante el circuito construido y se logra
así una salida de corriente continua en base a una entrada de corriente alterna.
 Se pudo comprobar que el diseño con el puente de diodos y la carga resistiva
conectados de una manera adecuada la parte positiva de la señal AC pasa hacia la
carga y la parte negativa se convierte en positiva generando así un rizo continuo.
 Se pudo comprobar que los diodos consumen parte del voltaje ya que la onda de
salida es de menor magnitud que la onda en entrada.
 Al aplicar los diferentes tipos de ondas, podemos verificar los valores promedios y
eficaces que como ya se tenía establecido por fórmulas es diferente en cada caso.
 En la salida las señales salen como recortadas e la parte inferior este se debe al
voltaje de diodo que es más o menos 0.7 que al entrar la señal negativa de la
 fuente este se invierte lo que en realidad debería estar un nivel más alto del
referencial, pero al usar el autoset Esta baja al nivel referencial.

Bibliografía o referencias

J. Duarte, Blog de teoría sobre rectificadores de onda completa (Mexico, 2017) obtenido de
https://capacitores.net/circuito-rc/

A. Sarmiento, Práctica: Osciloscopio y voltímetro para hacer un rectificador de onda

completa publicado en la universidad Autónoma de Colombia (Colombia, 2018) Obtenido
de: http://departamento.us.es/deupfis1/FEE/practicas/Osciloscopio_des.pdf

R. Sabogal, Blog de Electronica Básica para armar rectificadores de Onda Completa

(España,2016) obtenido de https://sites.google.com/site/elecbasicauis/7-el-osciloscopio-y-
el-generador-de-senal

B. Fuentes, Informe de laboratorio como guía para armar un rectificador de onda mediana y
completa, Publicado en la universidad popular de cesar Colombia (Colombia, 2014)
obtenido de https://docplayer.es/11750544-Practica-1-2-manejo-del-osciloscopio-circuito-
rc-carga-y-descarga-de-un-condensador.html

D, Bernate Practica de procesos básicos para realización de un rectificador de onda

completa conectado a un osciloscopio y generador de funciones, Publicado por la
universidad Francisco José de Caldas (Colombia, 2019) obtenido de
https://www2.ulpgc.es/hege/almacen/download/40/40813/practica_numero_1.pdf
