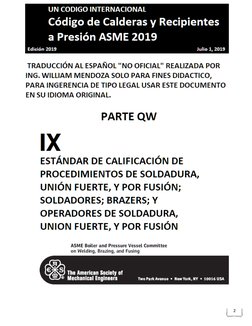

CODIGO ASME, Sección IX - 2019, en Español
CODIGO ASME, Sección IX - 2019, en Español
com,
1
Prohibida la Reproducción de este Material por Cualquier Vía, wmendozaws@[Link],
2

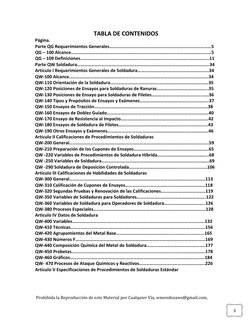

TABLA DE CONTENIDOS
Página.
Parte QG Requerimientos Generales……………………………………………………………………………5
QG – 100 Alcance…………………………………………………………………………………………………………5
QG – 109 Definiciones………………………………………………………………………………………………..11
Parte QW Soldadura…………………………………………………………………………………………………..34
Artículo I Requerimientos Generales de Soldadura…………………………………………………….34
QW-100 Alcance………………………………………………………………………………………………………..34
QW-110 Orientación de la Soldadura…………………………………………………………………………35
QW-120 Posiciones de Ensayos para Soldaduras de Ranuras……………………………………..35
QW-130 Posiciones de Ensayo para Soldaduras de Filetes………………………………………….36
QW-140 Tipos y Propósitos de Ensayos y Exámenes…………………………………………………..37
QW-150 Ensayos de Tracción…………………………………………………………………………………….38
QW-160 Ensayos de Doblez Guiado……………………………………………………………………………40
QW-170 Ensayo de Resistencia al Impacto…………………………………………………………………42
QW-180 Ensayos de Soldadura de Filetes………………………………………............................43
QW-190 Otros Ensayos y Exámenes…………………………………………………………………………..46
Articulo II Calificaciones de Procedimientos de Soldaduras
QW-200 General………………………………………………………………………………………………………..59
QW-210 Preparación de los Cupones de Ensayos……………………………………………………….65
QW -220 Variables de Procedimientos de Soldadura Híbrida……………………………………..68
QW -250 Variables de Soldadura………………………………………………………………………………..69
QW -290 Soldadura de Deposición Controlada……………………………………......................106
Articulo III Calificaciones de Habilidades de Soldaduras
QW-300 General……………………………………………………………………………………………………..113
QW-310 Calificación de Cupones de Ensayos…………………………………………………………..118
QW-320 Segundas Pruebas y Renovación de las Calificaciones………………………………..119
QW-350 Variables de Soldaduras para Soldadores…………………………………………………..122
QW-360 Variables de Soldadura para Operadores de Soldadura……………………………..126
QW-380 Procesos Especiales……………………………………………………………………………………128
Articulo IV Datos de Soldadura
QW-400 Variables…………………………………………………………………………………………………..132
QW-410 Técnicas…………………………………………………………………………………………………….156
QW-420 Agrupamientos del Metal Base………………………………………...........................165
QW-430 Números F…………………………………………………………………………………………………169
QW-440 Composición Química del Metal de Soldadura…………………………………………..177
QW-450 Probetas..………………………………………………………………………………………………….178
QW-460 Gráficos…………………………………………………………………………………………………….184
QW- 470 Procesos de Ataque Químicos y Reactivos………………………………………………..226
Artículo V Especificaciones de Procedimientos de Soldaduras Estándar
3

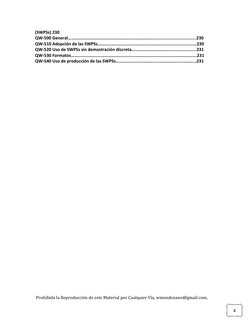

(SWPSs) 230
QW-500 General…………………………………………………………………...................................230
QW-510 Adopción de las SWPSs…………………………………………………………………………….230
QW-520 Uso de SWPSs sin demostración discreta……………………………......................231
QW-530 Formatos………………………………………………………………………………………………….231
QW-540 Uso de producción de las SWPSs………………………………………………………………231
4

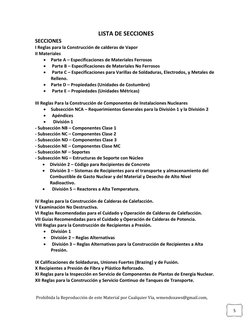

LISTA DE SECCIONES
SECCIONES
I Reglas para la Construcción de calderas de Vapor
II Materiales
Parte A – Especificaciones de Materiales Ferrosos
Parte B – Especificaciones de Materiales No Ferrosos
Parte C – Especificaciones para Varillas de Soldaduras, Electrodos, y Metales de
Relleno.
Parte D – Propiedades (Unidades de Costumbre)
Parte E – Propiedades (Unidades Métricas)
5

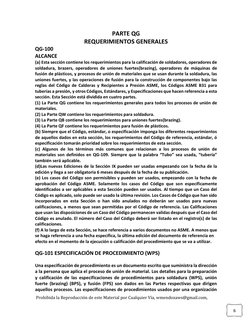

PARTE QG
REQUERIMIENTOS GENERALES
QG-100
ALCANCE
(a) Esta sección contiene los requerimientos para la calificación de soldadores, operadores de
soldadura, brazers, operadores de uniones fuertes(brazing), operadores de máquinas de
fusión de plásticos, y procesos de unión de materiales que se usan durante la soldadura, las
uniones fuertes, y las operaciones de fusión para la construcción de componentes bajo las
reglas del Código de Calderas y Recipientes a Presión ASME, los Códigos ASME B31 para
tuberías a presión, y otros Códigos, Estándares, y Especificaciones que hacen referencia a esta
sección. Esta Sección está dividida en cuatro partes.
(1) La Parte QG contiene los requerimientos generales para todos los procesos de unión de
materiales.
(2) La Parte QW contiene los requerimientos para soldadura.
(3) La Parte QB contiene los requerimientos para uniones fuertes(brazing).
(4) La Parte QF contiene los requerimientos para fusión de plásticos.
(b) Siempre que el Código, estándar, o especificación imponga los diferentes requerimientos
de aquellos dados en esta sección, los requerimientos del Código de referencia, estándar, ó
especificación tomarán prioridad sobre los requerimientos de esta sección.
(c) Algunos de los términos más comunes que relacionan a los procesos de unión de
materiales son definidos en QG-109. Siempre que la palabra “Tubo” sea usada, “tubería”
también será aplicable.
(d)Las nuevas Ediciones de la Sección IX pueden ser usadas empezando con la fecha de la
edición y llega a ser obligatoria 6 meses después de la fecha de su publicación.
(e) Los casos del Código son permisibles y pueden ser usados, empezando con la fecha de
aprobación del Código ASME. Solamente los casos del Código que son específicamente
identificados a ser aplicables a esta Sección pueden ser usados. Al tiempo que un Caso del
Código es aplicado, solo puede ser usado la última revisión. Los Casos de Código que han sido
incorporados en esta Sección o han sido anulados no deberán ser usados para nuevas
calificaciones, a menos que sean permitidas por el Código de referencia. Las Calificaciones
que usan las disposiciones de un Caso del Código permanecen validas después que el Caso del
Código es anulado. El número del Caso del Código deberá ser listado en el registro(s) de las
calificaciones.
(f) A lo largo de esta Sección, se hace referencia a varios documentos no ASME. A menos que
se haga referencia a una fecha específica, la última edición del documento de referencia en
efecto en el momento de la ejecución o calificación del procedimiento que se va a utilizar.
6

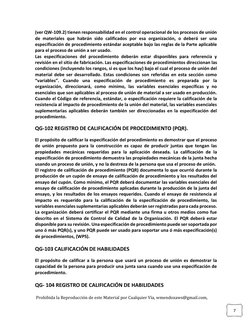

(ver QW-109.2) tienen responsabilidad en el control operacional de los procesos de unión
de materiales que habrán sido calificados por esa organización, o deberá ser una
especificación de procedimiento estándar aceptable bajo las reglas de la Parte aplicable
para el proceso de unión a ser usado.
Las especificaciones del procedimiento deberán estar disponibles para referencia y
revisión en el sitio de fabricación. Las especificaciones de procedimientos direccionan las
condiciones (incluyendo los rangos, si es que los hay) bajo el cual el proceso de unión del
material debe ser desarrollado. Estas condiciones son referidas en esta sección como
“variables”. Cuando una especificación de procedimiento es preparada por la
organización, direccionará, como mínimo, las variables esenciales específicas y no
esenciales que son aplicables al proceso de unión de material a ser usado en producción.
Cuando el Código de referencia, estándar, o especificación requiere la calificación de la
resistencia al impacto de procedimiento de la unión del material, las variables esenciales
suplementarias aplicables deberán también ser direccionadas en la especificación del
procedimiento.
7

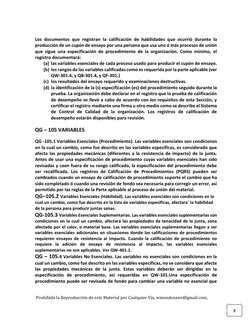

Los documentos que registran la calificación de habilidades que ocurrió durante la
producción de un cupón de ensayo por una persona que usa uno ó más procesos de unión
que sigue una especificación de procedimiento de la organización. Como mínimo, el
registro documentará:
(a) las variables esenciales de cada proceso usado para producir el cupón de ensayo.
(b) los rangos de las variables calificadas como es requerida por la parte aplicable (ver
QW-301.4, y QB-301.4, y QF-301.)
(c) los resultados del ensayo requerido y examinaciones destructivas.
(d) la identificación de la (s) especificación (es) del procedimiento seguido durante la
prueba. La organización debe declarar en el registro que la prueba de calificación
de desempeño se llevó a cabo de acuerdo con los requisitos de esta Sección, y
certificar el registro mediante una firma u otro medio como se describe el Sistema
de Control de Calidad de la organización. Los registros de calificación de
desempeño estarán disponibles para revisión.
QG – 105 VARIABLES
QG -105.1 Variables Esenciales (Procedimiento). Las variables esenciales son condiciones
en la cual un cambio, como fue descrito en las variables específicas, es considerado que
afecta las propiedades mecánicas (diferentes a la resistencia de impacto) de la junta.
Antes de usar una especificación de procedimiento cuyas variables esenciales han sido
revisadas y caen fuera de su rango calificado, la especificación del procedimiento debe
ser recalificada. Los registros de Calificación de Procedimientos (PQRS) pueden ser
cambiados cuando un ensayo de calificación de procedimiento soporte el cambio que ha
sido completado ó cuando una revisión de fondo sea necesaria para corregir un error, así
permitido por las reglas de la Parte aplicable al proceso de unión del material.
QG–105.2 Variables Esenciales (Habilidad). Las variables esenciales son condiciones en la
cual un cambio, como fue descrito en la lista de variables específicas, afectara´ la habilidad
de la persona para producir juntas sanas.
QG-105.3 Variables Esenciales Suplementarias. Las variables esenciales suplementarias son
condiciones en la cual un cambio, afectará las propiedades de tenacidad de la junta, zona
afectada por el calor, o material base. Las variables esenciales suplementarias llegan a ser
variables esenciales adicionales en situaciones donde las calificaciones de procedimientos
requieren ensayos de resistencia al impacto. Cuando la calificación de procedimiento no
requiere la adición de ensayo de resistencia al impacto, las variables esenciales
suplementarias no son aplicables. Ver QW-401.1.
QG – 105.4 Variables No Esenciales. Las variables no esenciales son condiciones en la
cual un cambio, como fue descrito en las variables específicas, no se considera que afecte
las propiedades mecánicas de la junta. Estas variables deberán ser dirigidas en la
especificación de procedimiento, así requeridas en [Link] especificación de
procedimiento puede ser revisada de fondo para cambiar una variable no esencial que
8

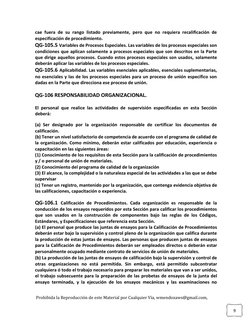

cae fuera de su rango listado previamente, pero que no requiera recalificación de
especificación de procedimiento.
QG-105.5 Variables de Procesos Especiales. Las variables de los procesos especiales son
condiciones que aplican solamente a procesos especiales que son descritos en la Parte
que dirige aquellos procesos. Cuando estos procesos especiales son usados, solamente
deberán aplicar las variables de los procesos especiales.
QG-105.6 Aplicabilidad. Las variables esenciales aplicables, esenciales suplementarias,
no esenciales y las de los procesos especiales para un proceso de unión específico son
dadas en la Parte que direcciona ese proceso de unión.
9

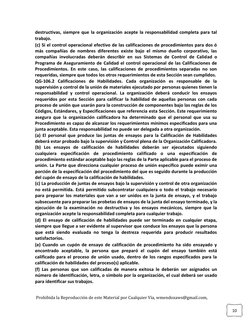

destructivas, siempre que la organización acepte la responsabilidad completa para tal
trabajo.
(c) Si el control operacional efectivo de las calificaciones de procedimientos para dos ó
más compañías de nombres diferentes existe bajo el mismo dueño corporativo, las
compañías involucradas deberán describir en sus Sistemas de Control de Calidad o
Programa de Aseguramiento de Calidad el control operacional de las Calificaciones de
Procedimientos. En este caso, las calificaciones de procedimientos separadas no son
requeridas, siempre que todos los otros requerimientos de esta Sección sean cumplidos.
QG-106.2 Calificaciones de Habilidades. Cada organización es responsable de la
supervisión y control de la unión de materiales ejecutado por personas quienes tienen la
responsabilidad y control operacional. La organización deberá conducir los ensayos
requeridos por esta Sección para calificar la habilidad de aquellas personas con cada
proceso de unión que usarán para la construcción de componentes bajo las reglas de los
Códigos, Estándares, y Especificaciones que referencia esta Sección. Este requerimiento
asegura que la organización calificadora ha determinado que el personal que usa su
Procedimiento es capaz de alcanzar los requerimientos mínimos especificados para una
junta aceptable. Esta responsabilidad no puede ser delegada a otra organización.
(a) El personal que produce las juntas de ensayos para la Calificación de Habilidades
deberá estar probado bajo la supervisión y Control plena de la Organización Calificadora.
(b) Los ensayos de calificación de habilidades deberán ser ejecutados siguiendo
cualquiera especificación de procedimiento calificado o una especificación de
procedimiento estándar aceptable bajo las reglas de la Parte aplicable para el proceso de
unión. La Parte que direcciona cualquier proceso de unión específico puede eximir una
porción de la especificación del procedimiento del que es seguido durante la producción
del cupón de ensayo de la calificación de habilidades.
(c) La producción de juntas de ensayos bajo la supervisión y control de otra organización
no está permitida. Está permitido subcontratar cualquiera o todo el trabajo necesario
para preparar los materiales que van a ser unidos en la junta de ensayo, y el trabajo
subsecuente para preparar las probetas de ensayos de la junta del ensayo terminado, y la
ejecución de la examinación no destructiva y los ensayos mecánicos, siempre que la
organización acepte la responsabilidad completa para cualquier trabajo.
(d) El ensayo de calificación de habilidades puede ser terminado en cualquier etapa,
siempre que llegue a ser evidente al supervisor que conduce los ensayos que la persona
que está siendo evaluada no tenga la destreza requerida para producir resultados
satisfactorios.
(e) Cuando un cupón de ensayo de calificación de procedimiento ha sido ensayado y
encontrado aceptable, la persona que preparó el cupón del ensayo también está
calificado para el proceso de unión usado, dentro de los rangos especificados para la
calificación de habilidades del proceso(s) aplicable.
(f) Las personas que son calificadas de manera exitosa le deberán ser asignados un
número de identificación, letra, o símbolo por la organización, el cual deberá ser usado
para identificar sus trabajos.
10
(g) Si el control operacional efectivo de las calificaciones de habilidades para dos ó más
compañías de nombres diferentes que existen bajo el mismo dueño de la corporación, las
compañías involucradas deberán describir en su Programa de Sistema de Control de
Calidad o programa de Aseguramiento de Calidad, el control operacional de las
calificaciones de habilidades. En este caso, no se requiere la recalificación de las personas
que trabajan dentro de las compañías de tal organización, con tal que todos los otros
requerimientos de esta sección sean cumplidos.
QG-106.3 Las Calificaciones de Habilidades Simultáneas. Las organizaciones pueden
participar en una asociación para calificar colectivamente la destreza de uno ó más
personas para los procesos de unión de materiales simultáneamente y pueden compartir
información de calificación de habilidades con otras organizaciones que participan dentro
de la asociación. Cuando las calificaciones de habilidades simultáneas son conducidas,
cada organización participante deberá ser representada por un empleado con la
responsabilidad designada para las calificaciones de habilidades.
(a) Las variables esenciales de las especificaciones de procedimientos a seguir durante
las calificaciones de habilidades simultáneas deberán ser comparadas por las
organizaciones participantes, y deberán ser idénticas, excepto cuando se
suministre de otra manera en la parte que direccione el método de unión
específico. Los rangos de espesores calificados no necesitan ser idénticos si no que
deberán incluir el espesor del cupón de ensayo.
(b) Por otra parte, las organizaciones participantes deberán acordar seguir una sola
especificación de procedimiento que ha sido revisada y aceptada por cada
organización participante. Cada organización participante deberá contar con un
PQR o habrá aceptado la responsabilidad de usar una especificación de
procedimiento estándar que tenga un rango de variables consistentes con las que
se seguirán durante
la prueba de calificación de habilidades, en concordancia con la parte aplicable del
método de unión.
(c) Cada representante de la organización participante deberá:
1) Identificará positivamente la persona cuya habilidad va a ser ensayada.
2) Deberá verificar las marcas en el cupón de ensayo que corresponde a la
identificación de la persona.
3) Verificar que las marcas de la orientación posicional en el cupón de
ensayo reflejan la posición del ensayo del cupón cuando fué requerido
para identificar la ubicación de la remoción de la probeta de ensayo.
4) Ejecutar la examinación visual de cada cupón de ensayo y cada probeta
de ensayo para determinar su aceptabilidad.
(-a) Cuando se preparan los cupones de ensayo y las probetas de ensayo son
ensayadas mecánicamente por un laboratorio independiente, el reporte del
laboratorio puede ser usado como base de aceptación de los métodos de ensayos
y sus resultados.
(-b) Cuando los cupones de ensayos de examinan mediante examinación
volumétrico, el reporte de la organización examinadora puede ser usado como
Prohibida la Reproducción de este Material por Cualquier Vía, wmendozaws@[Link],
11
base para la aceptación de los métodos de ensayos, calificación y certificación del
examinador, y los resultados de la examinación.
5) Prepare y certifique un registro de calificación de procedimiento para
cada persona calificada.
(d) Cuando la persona calificada cambia de empleador entre organizaciones
participantes, la organización que emplea verificará la continuidad de las
calificaciones de las personas que han sido mantenidas por los empleadores
previos desde su fecha de calificación, según sea requerido por la parte aplicable
para el método de unión. La evidencia de actividades que soportan la continuidad
de la calificación de habilidades puede ser obtenido de cualquier miembro de la
asociación, incluso si el miembro no fuera un participante en la calificación
simultánea de soldador.
(e) Si a una persona se le ha revocado su calificación de habilidades por razones
específicas, la organización empleadora notificará a todas las demás
organizaciones participantes que la (s) calificación (es) de la persona ha sido
revocada. Las organizaciones participantes restantes determinarán si mantendrán
o revocarán las calificaciones de desempeño de esa persona de acuerdo con esta
Sección.
(f) Cuando las calificaciones de habilidades de una persona son colectivamente
renovadas en concordancia con la Parte aplicable para el método de junta, los
procedimientos de ensayos deberán seguir las reglas de este parágrafo.
Las organizaciones pueden mantener el control operacional efectivo de los registros del
PQRs, especificaciones de procedimientos, y de los registros de las calificaciones de
habilidades bajo dueños diferentes que existieron durante la calificación de
procedimiento original. Las organizaciones múltiples bajo una propiedad común pueden
utilizar PQRs, especificaciones de procedimiento y calificación de desempeño registros a
nombre de ese propietario. El Sistema de control de calidad o Programa de
Aseguramiento de la Calidad de cada organización describirá el control operacional
efectivo y autoridad para la dirección técnica de la soldadura.
Cuando se adquiere una organización o parte de ella por un nuevo propietario (s), los
PQRs, las especificaciones del procedimiento, y los registros de calificación de desempeño
pueden seguir siendo válidos para uso de los nuevos propietarios sin recalificación; y los
nuevos propietarios de PQR, especificaciones de procedimiento, y los registros de
calificación de desempeño se vuelven válidos para uso por parte de la organización
adquirida, siempre que todos los siguientes requerimientos se hayan cumplido:
(a) El nuevo dueño(s) toma la responsabilidad de los registros de las especificaciones de
procedimientos, y los de las calificaciones de habilidades.
(b)Las Especificaciones de Procedimientos identifica el nombre del nuevo dueño(s) antes
de su uso.
12
(c) El Programa de Sistema de Control de Calidad o Aseguramiento de Calidad documenta
la fuente original de los registros de los PQRs, especificaciones de procedimientos, y
calificación de habilidades, como existe de la organización calificadora original.
QG-109 DEFINICIONES
QG-109.1 GENERAL
Las definiciones de los términos más comunes se relacionan con los procesos de unión de
materiales que son definidos en QG-109.2. Existen términos listados que son específicos
a la Sección IX del Código ASME y no están actualmente definidos en A3.0 AWS. Diversas
definiciones han sido modificadas ligeramente de A3.0 AWS, así como para definir mejor
el contexto o propósito como es usado en la Sección IX del Código ASME.
QG – 109.2 DEFINICIONES
Arc Seam Weld (Soldadura de Costura por Arco): Es una soldadura de costura realizada
con un proceso de soldadura por arco.
Arc Spot Weld (Soldadura de Puntos por Arco): Es una soldadura de puntos realizada por
un proceso de soldadura por arco.
Arc Strike (Golpe de Arco): Es cualquiera discontinuidad inadvertida que resulta de un
arco, que consiste de cualquier metal refundido localizado, en el metal afectado por el
calor, ó cambio en el perfil de la superficie de cualquier objeto metálico. El arco puede ser
causado por un electrodo de soldadura por arco, por las pinzas (Prods) usadas en el
método de ensayo de partículas magnéticas, ó cable eléctrico deshilachado.
Arc Welding (Soldadura por Arco): Es un grupo de procesos de soldaduras en donde es
producida la coalescencia por calentamiento con un arco ó arcos, con ó sin la aplicación
de presión, y con ó sin el uso de material de relleno.
13
As Brazed (tal Como fue unido por el proceso de unión fuerte): Es el adjetivo que
pertenece a la condición del elemento unido con proceso de unión fuerte, después de la
misma, antes de cualquier tratamiento térmico subsecuente, químico, ó mecánico.
As welded (Tal Como se Soldó): Es el adjetivo que pertenece a la condición del metal de
soldadura, juntas soldadas, y elementos soldados después de soldar, pero antes de
cualquier tratamiento térmico subsecuente, mecánico o químico.
Backgouging (Resanar al Reverso): Es la remoción del metal de la soldadura y metal base
del lado de la raíz de la soldadura de una junta soldada para facilitar la fusión y
penetración completa bajo subsecuentes soldaduras de ese lado.
Backhand Welding (Soldadura a Derecha) Es una técnica de soldar en la cual el soplete ó
pistola de soldar se dirige opuesto al progreso de la soldadura.
Backing (Respaldo): Es un material ubicado en la raíz de una junta de soldadura con el
propósito de soportar el metal de soldadura fundido a fin de facilitar la penetración.
completa en la junta. El material puede ó no ser fundido en la junta. Ver también
retenedores.
Backing Gas (Gas de Respaldo): Es un gas tal como Ar, He, N, ó un gas reactivo, el cual es
empleado para excluir el oxígeno del lado de la raíz (opuesto al lado de la cara de la
soldadura) de las juntas a soldar.
Base Metal (Metal Base): Es el metal ó aleación que es soldado, Unido con proceso de
unión fuerte, ó cortado.
Bead-up Cycle (Ciclo de Formación del Cordón): Es la parte del proceso de fusión a tope
para asegurar contacto completo entre la superficie del calentador y los extremos del
tubo. El ciclo de formación del cordón empieza cuando el contacto inicial de los extremos
del tubo con el calentador se realiza a presión de fusión a tope hasta que una indicación
de fusión sea observada alrededor de la circunferencia del tubo.
Bond line (Brazing and Thermal Spraying) (linea de unión) (Unión Fuerte y Rocío Térmico):
Es la sección transversal de la interfase entre un depósito de braze ó rocío térmico y el
substrato.
Braze (Unión Fuerte): Es una junta producida por el calentamiento de un ensamblaje a
temperatura apropiada y mediante el uso de un metal de relleno que tiene un punto de
fusión por encima de 840ºF (450ºC) y por debajo del punto de fusión del metal base. El
metal de relleno se distribuye entre superficies exactamente hechas a la medida de la
junta por acción capilar.
Brazer (Soldador de Uniones Fuertes): Es la persona quien ejecuta una operación de unión
fuerte manual o semiautomática.
Brazing (Unión Fuerte): Es un grupo de procesos de unión de metales los cuales producen
coalescencia de los materiales por el calentamiento de los mismos a una temperatura
apropiada, y mediante el uso de un metal de relleno que tiene un punto de fusión por
encima de 840ºF (450ºC) y por debajo del pinto de fusión de los materiales base. El metal
de relleno es distribuido entre superficies exactamente hechas a la medida de la junta por
acción capilar.
Brazing Operador (Operador de Unión Fuerte): Una persona que opera el equipo de unión
fuerte automático o semiautomático.
14
Brazing Temperature (Temperatura de unión fuerte): La temperatura a la cual el metal ó
los metales base son calentados para permitir que el metal de relleno moje el metal ó
metales base y forme una unión fuerte.
Brazing Temperature Range (Rango de Temperatura de Unión Fuerte): El rango de
temperatura dentro del cual la unión fuerte puede ser conducida.
Brazing, Automatic (Unión fuerte, automático): Es la unión fuerte con equipo el cual
ejecuta la operación de unión fuerte sin observación y ajuste constante del operador de
unión fuerte. El equipo puede ó no desarrollar la carga y descarga del trabajo.
Brazing, Block (BB) (Unión fuerte, por Bloque): Es un proceso de unión fuerte que usa calor
de bloques calientes aplicados a la junta. Este es un proceso obsoleto ó raramente usado.
Brazing, Dip (DB) (Unión Fuerte, por Inmersión): Es un proceso de unión fuerte en el cual
el calor requerido es proporcionado por un químico fundido ó baño metálico. Cuando un
baño químico fundido se usa, el baño puede actuar como un fundente; cuando se usa un
metal fundido, el baño aporta el metal de relleno.
Brazing, Furnace (FB) (Unión Fuerte, al Horno): Es un proceso de unión fuerte en el cual
las piezas son ubicadas en un horno y calentadas a la temperatura de unión fuerte.
Brazing, Induction (IB) (Unión Fuerte por Inducción): Es un proceso de unión fuerte que
usa calor de la resistencia de las piezas inducidas por la corriente eléctrica.
Brazing, Machine (Unión Fuerte Por Maquina): Es una unión fuerte con equipo el cual
desarrolla la operación de unión fuerte bajo la observación y control constante de un
operador de unión fuerte. El equipo puede ó no ejecutar la carga y descarga del trabajo.
Brazing, Manual (Unión Fuerte, Manual): Es una operación de unión fuerte realizada y
controlada completamente manual. Ver también: Unión fuerte Automático y unión fuerte
por Maquina.
Brazing, Resistance (RB) Unión Fuerte, Por Resistencia: Es un proceso de unión fuerte que
usa calor de la resistencia del flujo de la corriente eléctrica en un circuito del cual las piezas
son parte.
Brazing, Semiautomatic (Unión Fuerte, Semiautomático): Es una unión fuerte con equipo
el cual controla solamente la alimentación del metal de relleno de la unión fuerte. El
avance de la unión fuerte es controlado manualmente.
Brazing, Torch (TB) (Unión Fuerte, Por Soplete): Es un proceso de unión fuerte que usa
calor de una llama de gas combustible.
Build-Up of Base Metal (Restoration of Base metal Thickness): (Recargue de Metal Base
(Restauración de Espesores del Metal base): Es la aplicación de un material de soldadura
al metal base a fin de restaurar el espesor de diseño y/o integridad estructural. Este
recargue puede ser con una química diferente de la química del metal base la cual ha sido
calificada vía cupón de ensayo soldado a tope estándar. También, puede ser llamado
recargue o reparación del metal base.
Butt Joint (Junta a Tope): Es una junta entre dos miembros alineados aproximadamente
en el mismo plano.
Butt-Fusing Cycle (Ciclo de Fusión a Tope): Es el diagrama presión-tiempo para una
temperatura de fusión definida, que representa la operación de fusión completa.
Butt-Fusión Pressure (Presión de Fusión a Tope): Es la suma de la presión de fusión a tope
teórica, más la presión de arrastre. Ésta es verificada por la presión manométrica usada
Prohibida la Reproducción de este Material por Cualquier Vía, wmendozaws@[Link],
15
por el operador de fusión a tope en la máquina a fusión a tope para unir los extremos del
tubo o mediante el torque aplicado cuando la verificación del torque es requerida por la
especificación de procedimiento de fusión (FPS).
Butt-Fusion(BF) (Fusión a Tope): Es la fusión que se lleva a cabo mediante el
calentamiento de los extremos de los tubos de polietileno sobre su punto de fusión
usando el calentador de contacto, luego removiendo el calentador y aplicando la presión
necesaria para alcanzar la coalescencia de los materiales de polietileno durante la fase de
enfriamiento. Algunos de los términos más comunes que relaciona al BF están definidos
en F412 ASTM.
Buttering (Mantequillado): Es la adición de material, mediante soldadura, sobre una o
ambas caras de una junta, antes de la preparación de la junta para la soldadura final, para
el propósito de suministrar una transición apropiada del depósito de soldadura para la
culminación subsecuente de la junta.
Clad or Clading (Revestimiento): Capa de Metal de soldadura superpuesta o material
resistente a la corrosión adherido a una superficie metálica.
Clad Brazing Sheet (Lamina Revestida por Unión Fuerte): Es una lámina metálica sobre la
cual uno o ambos lados son revestidos con un metal de relleno de unión fuerte.
Coalescence (Coalescencia): Es el crecimiento en conjunto o aumento dentro de un cuerpo
de los materiales a ser unidos.
Complete Fusión (Fusión Completa): Es la fusión que ha ocurrido sobre la superficie del
material base completa deseada para la soldadura, y entre todas las capas y cordones.
Complete Fusión (Fusión Completa): Es la fusión que ha ocurrido sobre la superficie del
material base completa deseada para la soldadura, y entre todas las capas y cordones.
Consumable Insert (Inserto Consumible): Es un metal de relleno que es ubicado en la raíz
de la junta antes de soldar, y es deseado para ser completamente fundido dentro de la
raíz y forme parte de la soldadura.
Contact Tube (Tubo de Contacto): Es un dispositivo el cual transfiere la corriente a un
electrodo continuo.
Control Method (FSW) (Método de Control): Es la manera de monitorear y controlar la
posición de la herramienta rotativa con respecto a la junta a soldar durante en proceso
de soldadura de fricción por agitación.
Control Method, Force (FSW) (Método de Control, Fuerza (FSW)): Es un método de control
que usa un punto de referencia de la fuerza, tales como una fuerza punzante ó fuerza de
avance, para controlar la posición de la herramienta.
Control Méthod, Posición (FSW) (Método de Control, Posición (FSW)): Es un método de
control que usa una posición del conjunto del punzón relativo a la superficie de la plancha
para controlar la posición de la herramienta. Bajo el método de control de posición, la
fuerza del punzón puede variar, dentro de un rango específico, durante la soldadura.
Control Method, Travel (FSW) (Método de Control, Avance (FSW)): Es un método de
control que usa un ajuste de velocidad de avance para controlar la posición de la
herramienta. Bajo el método de control de avance, la fuerza de avance puede variar,
centro de un rango específico, durante la soldadura.
16
Control Specimen (Muestra de Control): Es una sección del material base ensayado para
determinar su resistencia a la tensión para el propósito de comparar la resistencia a la
tensión de la junta fundida.
Cool Time at Butt- Fusing Pressure (Tiempo de Enfriamiento a la Presión de Fusión a Tope):
Es el tiempo mínimo que la presión de fusión a tope deberá ser mantenido entre las caras
del tubo mientras la junta del tubo se enfría. Esto es una función del espesor de la pared.
Corner Joint (Junta de Esquina): Es una junta entre dos miembros ubicados
aproximadamente en ángulos rectos mutuamente en la forma de L.
Coupon (Cupón): Ver cupón de ensayo.
Crack (Grieta): Es una fractura tipo discontinuidad caracterizada por un extremo
puntiagudo y alta relación de longitud y ancho a la abertura de desplazamiento.
Creep Strength Enhanced Ferritic Alloys (CSEF’s) (Aleaciones Ferríticas con Resistencia
intensificadas a la Termofluencia): Es una familia de aceros Ferríticos cuya resistencia a la
temperatura por termofluencia es aumentada por la reacción de una condición de
microestructura precisa, específicamente martensita ó bainita, la cual es estabilizada
durante el temple mediante precipitación controlada de carburos resistentes al temple,
carbonitruros u otras fases estables ó meta estables.
Data Acquisition Record (Registro de Adquisición de Datos): Es un registro detallado,
permanente de las variables aplicables al proceso de fusión, tales como presión de fusión
a tope, voltaje de electrofusión, y tiempos de ciclos de enfriamiento, junto con la
temperatura medida superficial del calentador, información empleada, fusión-a tope o
información de la maquina por electrofusión, información del tubo, datos, y tiempo para
cada junta hecha.
Defect (Defecto): Es una discontinuidad ó discontinuidades que por naturaleza ó efecto
acumulado (por ejemplo, la longitud total de las grietas) hace que una parte ó producto
sea incapaz de cumplir las normas ó especificaciones de aceptación mínimas aceptables.
Este término denota rechazo. Ver también discontinuidad y falla.
Direct Current Electrode Negative (DCEN) (Corriente Directa, Electrodo Negativo (CDEN)):
Es la disposición de los cables de soldadura por arco con corriente directa en el cual el
cable del porta-electrodo está conectado al polo negativo y el cable de la pieza está
conectado al polo positivo del arco de soldadura.
Direct Current Electrode Positive (DCEP) (Corriente Directa Electrodo Negativo (CDEP)):
Es la disposición de los cables de soldadura por arco con corriente directa en el cual el
cable de la porta-electrodo está conectado al polo positivo y el cable de la pieza está
conectado al polo negativo del arco de soldadura.
Discontinuity (Discontinuidad): Es una interrupción en la estructura típica de un material,
tal como una falta de homogeneidad en sus características mecánicas, físicas o
metalúrgicas. Una discontinuidad no es necesariamente un defecto. Ver también defecto
y falla.
Double- Welded Joint (Junta Doblemente soldada): Es una junta que es soldada por
ambos lados.
Double Welded Lap Joint (Junta a Solape Doblemente Soldada): Es una junta a solape en
la cual los bordes solapados de los miembros a ser unidos son soldados a lo largo de los
bordes de ambos miembros.
Prohibida la Reproducción de este Material por Cualquier Vía, wmendozaws@[Link],
17
Drag Pressure (Presión de Arrastre): Es la presión requerida para vencer la resistencia de
arrastre y resistencia de fricción en la máquina de fusión a tope y conservar el movimiento
del carro a su menor velocidad.
Drag Resistance (Resistencia de Arrastre): Es la fuerza contraria al movimiento del
sujetador móvil de la maquina por fusión a tope debido al peso del tubo.
Dwell (Permanencia): Es el tiempo durante el cual la fuente de energía se interrumpe en
cualquier punto en cada oscilación.
Electrode, Arc Welding (Electrodo, Soldadura por Arco): Es un componente del circuito de
soldadura a través del cual fluye una corriente eléctrica.
Electrode, Bare (Electrodo, Desnudo): Es un electrodo metálico de relleno que ha sido
producido como un alambre, lámina, ó barra sin revestimiento ó cobertura diferente a
aquel de importancia secundaria para su manufactura o proporcionado para propósitos
de preservación, alimentación, o contacto eléctrico.
Electrode, Carbon (Electrodo, Carbono): Es un electrodo de material no usado para
rellenar sino para soldar y cortar por arco, el cual consiste en una varilla de carbono ó
grafito, el cual puede ser recubierto por cobre u otros materiales.
Electrode, Composite (Electrodo, Compuesto): Es un término genérico de electrodos de
metal de relleno multicomponente en varias formas físicas, tales como alambres
trenzados, tubulares, electrodos revestidos.
Electrode, Covered (Electrodo, Revestido): Es un electrodo metálico de relleno compuesto
que consiste de un electrodo desnudo ó electrodo de núcleo metálico para el cual un
revestimiento suficiente para suministrar una capa de escoria sobre el metal de soldadura
que ha sido aplicado. El revestimiento puede contener materiales que proporcionen tales
funciones como protección de la atmosfera, desoxidación, y estabilización del arco y
puede servir como una fuente de adiciones metálicas a la soldadura.
Electrode, Electroslag Welding (Electrodo, Soldadura por Electro-Escoria): Es un
componente metálico de relleno del circuito de soldadura a través del cual la corriente es
conducida entre el miembro guía del electrodo y la escoria fundida.
NOTA: Los electrodos desnudos y compuestos como son definidos bajo el término de electrodo de
soldadura por arco son usados para la soldadura por electro-escoria. Una guía consumible también puede
ser usada como parte del sistema de electrodo de soldadura por electro-escoria.
Electrode, Emissive (Electrodo, Emitancia): Es un electrodo metálico para relleno que
consiste de un núcleo de un electrodo desnudo al cual le ha sido aplicado un
recubrimiento muy delgado para producir un arco estable.
Electrode, Flux-Cored (Electrodo, Tubular con Núcleo de Fundente): Es un electrodo
metálico de relleno compuesto que consiste de un tubo de metal u otra configuración
hueca que contiene ingredientes para suministrar funciones tales como: Protección
atmosférica, desoxidación, estabilización del arco, y formación de escoria. Los materiales
aleantes pueden ser incluidos en el núcleo. La protección externa de gas puede ó no ser
usada.
Electrode, Lightly Coated (Electrodo, de recubrimiento delgado): Es un electrodo metálico
para relleno que consiste de un alambre metálico con un revestimiento delgado aplicado
subsecuentemente para la operación de estirado, principalmente para la estabilización
del arco.
Prohibida la Reproducción de este Material por Cualquier Vía, wmendozaws@[Link],
18
Electrode, Metal (Electrodo, Metálico): Es un electrodo metálico para relleno ó no usado
en soldadura y corte por arco que consiste en un alambre o varilla de metal que ha sido
fabricado por cualquier método y que es indiferentemente desnudo o recubierto.
Electrode, Metal-Cored (Electrodo, Núcleo Metálico): Es un electrodo metálico de relleno
compuesto que consiste de un tubo de metal u otra configuración hueca que contiene
ingredientes aleantes. Menores cantidades de ingredientes suministran funciones tales
como estabilización del arco y fusión de los óxidos que puedan estar incluidos. La
protección externa de gas puede ó no ser utilizada.
Electrode, Resistance Welding (Electrodo, de Soldadura por Resistencia): Es la parte de
una máquina de soldadura por resistencia a través del cual la corriente de soldadura, y en
la mayoría de los casos, son aplicadas directamente fuerzas a la pieza. El electrodo puede
ser en forma de rueda rotatoria, rodillo rotatorio, barra, cilindro, plancha, mordaza,
mandril, ó alguna modificación de lo anterior.
Electrode, Stranded (Electrodo, Trenzado): Es un electrodo metálico de relleno compuesto
que consiste de alambres trenzados los cuales pueden encerrar mecánicamente
materiales para mejorar las propiedades, estabilizar el arco, ó proveer protección.
Electrode, Tungsten (Electrodo de Tungsteno): Es un electrodo metálico no para relleno,
usado en soldadura por arco, soldadura y corte por arco plasma, y rocío de plasma, hecho
principalmente de tungsteno.
Electrofusión (EF)(Electrofusión): Es la fusión que se lleva a cabo mediante el calor de los
materiales de polietileno sobre sus puntos de fusión usando elementos eléctricos dentro
de un espacio confinado, produciendo temperaturas y presiones necesarias para alcanzar
la coalescencia de los materiales de polietileno fundidos durante la fase de enfriamiento.
Algunos de los términos más comunes que relaciona a EF son definidos en F1290 y F412
ASTM. Electrofusion Manufacturer (Fabricante por Electrofusión): Es el fabricante de los
accesorios de electrofusión.
Face Feed (Alimentación de Cara): Es la aplicación de material de relleno al lado de la cara
de una junta.
Filler Metal (Metal de Relleno): Es el metal o aleación que va a ser agregado para realizar
una junta soldada, unión fuerte, ó unión blanda.
Filler Metal, Brazing (Metal de Relleno, para Unión Fuerte): Es el metal ó aleación usado
como metal de relleno en uniones fuertes, la cual tiene un punto de fusión por encima de
840ºF (450ºC) y por debajo del punto de fusión del metal base.
Filler Metal, Powder (Metal de relleno en Polvo): Es el Metal de relleno en forma de
partículas.
Filler Metal, Supplemental (Metal de Relleno Suplementario): En la soldadura por
electroescoria ó en un proceso de soldadura en el cual exista un arco entre uno ó más
electrodos consumibles y la pieza, un material en polvo, solido ó compuesto que es
introducido en la soldadura diferente al electrodo consumible.
Fillet Weld (Soldadura de Filete): Es una soldadura de sección transversal
aproximadamente triangular que une dos superficies aproximadamente en ángulo recto
en juntas a solape, junta T, ó de esquina.
Flaw (Falla): Una discontinuidad indeseable. Ver también defecto.
19
Flux (Welding and Brazing) (Fundente (Soldadura o Unión Fuerte): Es un material usado
para disolver, prevenir, ó facilitar le remoción de óxidos u otras substancias superficiales
indeseables. Puede actuar para estabilizar el arco, proteger el charco de metal fundido, y
puede ó no producir gas de protección mediante descomposición.
Flux, Cover (Cobertura de Fundente): Es un baño metálico de unión fuerte y blanda por
inmersión. Una capa de fundente fundido sobre el baño de metal de relleno fundido.
Flux, Active (SAW) (Fundente, Activo (Arco Sumergido): Es un fundente del cual la
cantidad de elementos depositados en el metal de la soldadura es dependiente sobre los
parámetros de soldadura, principalmente el voltaje del arco.
Flux, Alloy (SAW) (Fundente, Aleantes) SAW): Es un fundente el cual provee elementos
aleantes en el depósito de metal de soldadura.
Flux, Neutral (SAW) (Fundente, Neutro): Es un Fundente el cual no causara un cambio
significante en la composición del metal de soldadura cuando exista un cambio
significativo en el voltaje.
Forehand Welding (Soldadura de derechas): Es una técnica de soldadura en la cual el
soplete u pistola de soldar es dirigida según el progreso de la soldadura.
Frequency (Frecuencia): Es el número completo de ciclos en el cual la cabeza oscilante
realiza en 1 minuto u otro incremento de tiempo especificado.
Frictional Resistance in the Butt-Fusing Machine (Resistencia a la Fricción en la Máquina
de Fusión A Tope): Es la fuerza contraria al movimiento debido a la fricción en el
mecanismo de la máquina de fusión.
Frictional Resistance in the Butt-Fusing Machine (Resistencia a la Fricción en la Máquina
de Fusión A Tope): Es la fuerza contraria al movimiento debido a la fricción en el
mecanismo de la máquina de fusión.
Fuel Gas (Gas Combustible): Es un gas tal como el Acetileno (C2H2), Gas natural, Propano
(C3H8), Metil Acetileno Propadieno Estabilizado), y otros combustibles normalmente
usados con Oxígeno en uno de los procesos Oxi-combustibles y para calentamiento.
Fused Spray Deposit (Thermal Spraying) (Deposito por Rocío Fundido) (Rocío Térmico): Es
un deposito por rocío térmico auto fundente el cual es calentado subsecuentemente
hasta la unión dentro de sí mismo y con el substrato.
Fusing (Fusión): Es la coalescencia de dos miembros plásticos por la combinación del
calentamiento controlado y la aplicación de la presión aproximadamente normal a la
interfase entre ellos.
Fusing Gauge Pressure (Presión Manométrica de Fusión): Es la presión manométrica
hidráulica que es observada por el operador de la máquina de fusión cuando los extremos
del tubo ET se funden.
Fusing Operator (Operador por Fusión): Es la persona entrenada y calificada para llevar a
cabo la fusión de los tubos de polietileno (PE) y/o accesorios que usan un procedimiento
de fusión a tope o procedimiento por electrofusión con el equipo aplicable.
Fusing Procedure Specification (Especificación de Procedimiento por Fusión): Es un
documento que suministra en detalles las variables requeridas para el proceso por fusión
para asegurar repetibilidad en el procedimiento de fusión. Este término genérico incluye
las especificaciones de procedimientos calificados mediante ensayos (FPS), así como
20
también las especificaciones de procedimientos de fusión a tope (SFPS) o las
especificaciones de procedimientos por electrofusion calificado (MEFPS).
Fusión (Fusión Welding) [Fusión (Soldadura por Fusión)]: Es la fundición conjuntamente
con el metal de relleno y el metal base o solamente con el metal base, para producir una
soldadura.
Fusion Face (Cara de la Fusión): Es una superficie del metal base que será fundida durante
la soldadura.
Fusion Line (Línea de Fusión): Es un término no normalizado para la interfase de la
soldadura.
Gas Backing (Respaldo de Gas): Ver gas de respaldo.
Globular Transfer (Arc Welding) [(Transferencia Globular) (Soldadura por Arco)]: Un tipo
de transferencia de metal en el cual el metal de relleno fundido es transferido a través del
arco en forma de gotas grandes.
Groove Weld (Soldadura de Ranura): Es una soldadura hecha en una ranura formada
dentro de un miembro simple ó en la ranura entre dos miembros a ser unidos. Los tipos
normalizados de soldaduras de ranuras son los siguientes:
Fusing Gauge Pressure (Presión Manométrica de Fusión): Es la presión manométrica
hidráulica que es observada por el operador de la máquina de fusión cuando los extremos
del tubo ET se funden.
Fusing Operator (Operador por Fusión): Es la persona entrenada y calificada para llevar a
cabo la fusión de los tubos de polietileno (PE) y/o accesorios que usan un procedimiento
de fusión a tope o procedimiento por electrofusión con el equipo aplicable.
Fusing Procedure Specification (Especificación de Procedimiento por Fusión): Es un
documento que suministra en detalles las variables requeridas para el proceso por fusión
para asegurar repetibilidad en el procedimiento de fusión. Este término genérico incluye
las especificaciones de procedimientos calificados mediante ensayos (FPS), así como
también las especificaciones de procedimientos de fusión a tope (SFPS) o las
especificaciones de procedimientos por electrofusion calificado (MEFPS).
Fusión (Fusión Welding) [Fusión (Soldadura por Fusión)]: Es la fundición conjuntamente
con el metal de relleno y el metal base o solamente con el metal base, para producir una
soldadura.
Fusion Face (Cara de la Fusión): Es una superficie del metal base que será fundida durante
la soldadura.
Fusion Line (Línea de Fusión): Es un término no normalizado para la interfase de la
soldadura.
Gas Backing (Respaldo de Gas): Ver gas de respaldo.
Globular Transfer (Arc Welding) [(Transferencia Globular) (Soldadura por Arco)]: Un tipo
de transferencia de metal en el cual el metal de relleno fundido es transferido a través del
arco en forma de gotas grandes.
Groove Weld (Soldadura de Ranura): Es una soldadura hecha en una ranura formada
dentro de un miembro simple ó en la ranura entre dos miembros a ser unidos. Los tipos
normalizados de soldaduras de ranuras son los siguientes:
(a) Soldadura de ranura de bordes rectos
21
(b) Soldadura de ranura en V simple
(c) Soldadura de ranura en bisel simple
(d) Soldadura de ranura en U simple
(e) Soldadura de ranura en J simple
(f) Soldadura de ranura en bisel acampanado simple
(g) Soldadura de ranura en V acampanada simple
(h) Soldadura de ranura en V doble
(i) Soldadura de ranura en bisel doble
(j) Soldadura de ranura en U doble
(k) Soldadura de ranura en J doble
(l) Soldadura de ranura en bisel acampanado doble
(m) Soldadura de ranura en V acampanada doble
Header (Cabezal): Tubería utilizada como conexión central o múltiple para otros tramos
de tubería.
Heat Soak Cycle [Ciclo de absorción térmico (Heat Soak)]: Es la parte del procedimiento
de fusión a tope en donde es permitida la absorción dentro de los tubos ó accesorios
después que el ciclo de formación del cordón se complete. El ciclo de absorción térmico
empieza mediante la reducción de la presión a la requerida para mantener contacto con
la superficie del calentador sin fuerza. Los extremos del tubo continúan calentándose
hasta que el tiempo de absorción térmico mínimo se complete para la pared del tubo que
está siendo unido y el tamaño mínimo del cordón es alcanzado por el procedimiento
estándar.
Heat Soak Time (Tiempo de Absorción Térmico): Es el tiempo requerido para completar
el ciclo Absorción Térmico de fusión a tope.
Heat Removal (Dwell) Time (Tiempo de permanencia de remoción del calentador): Es el
período de tiempo durante la fusión a tope de la separación de los extremos del tubo ó
accesorios de la superficie del calentador, la remoción del calentador, y el cierre definitivo
del carro que reúne el tubo fundido o los extremos del accesorio en conjunto.
Heater Temperature (Temperatura del Calentador): Es la temperatura medida en la
superficie del calentador en donde la sección transversal del tubo o accesorio hace
contacto durante la fusión a tope.
Heat- Affected Zone, HAZ (Zona Afectada por el Calor, ZAC): Es Aquella porción del metal
base la cual no ha sido fundida, pero cuyas propiedades mecánicas o micro-estructuras
han sido alteradas por el calor de la soldadura ó corte.
Instantaneous energy (Energía Instantánea): Como se usa para la soldadura de forma de
onda controlada, la determinación de la energía total durante un período de tiempo
utilizando el producto de las mediciones de corriente y voltaje realizadas a intervalos
rápidos que capturan cambios breves en la forma de la onda de soldadura.
Instantaneous Power (Potencia Instantánea): como se utiliza para la soldadura controlada
por forma de onda, la determinación de la potencia promedio utilizando el producto de
las mediciones de corriente y tensión realizadas en forma rápida a intervalos que capturan
los cambios breves en la forma de onda de la soldadura.
22
Interfacial Pressure (Presión Interfacial): Es la cantidad de fuerza por unidad de área de
junta de tubo requerida para realizar una junta de fusión a tope aprobada. Esta es usada
para calcular la presión manométrica de la máquina de fusión. La presión interfacial es a
menudo expresada como un rango [ejemplo: 60 psi hasta 90 psi (400kPa hasta 600 kPa)],
y la práctica común es usar el rango medio [ejemplo: 75 psi (505 kpa) cuando se realizan
estos cálculos.
Interpass Temperature (Temperatura entre pasadas): Es la más alta temperatura en la
junta de la soldadura inmediatamente antes de soldar, ó en el caso de las soldaduras de
pasadas múltiples, la temperatura más alta en la sección del metal de soldadura
previamente depositado, inmediatamente antes del inicio del próximo pase.
Joint (Junta): Es la unión de miembros ó los bordes de los miembros los cuales van a ser
unidos ó han sido unidos.
Joint Penetration (Penetración en la Junta): Es la distancia de metal de soldadura que se
extiende desde la cara de la soldadura en una junta, excluyendo del refuerzo de la
soldadura.
Keyhole Welding (Soldadura de Hueco de Llave): Es una técnica en la cual una fuente de
calor concentrado penetra parcialmente ó completamente a través de los bordes de una
ranura formando un hueco (en forma de hueco de llave) en el borde delantero del charco
fundido. En la medida que la fuente de calor progresa, el metal fundido rellena la parte
de atrás del hueco para formar el cordón de soldadura, garantizando la penetración al
reverso.
Lap Joint (Junta a Solape): Es una junta entre dos miembros que se solapan en planos
paralelos.
Lap or Overlap (Solape ó Traslape): Es la distancia medida entre los bordes de dos
planchas cuando se solapan para formar la junta.
Layers (Capas): Es un estrato de metal de soldadura que consiste de uno ó más cordones.
Ver figuras QW/QB-492.1 y QW/QB- 492.2.
Joint Penetration (Penetración en la Junta): Es la distancia de metal de soldadura que se
extiende desde la cara de la soldadura en una junta, excluyendo del refuerzo de la
soldadura.
Keyhole Welding (Soldadura de Hueco de Llave): Es una técnica en la cual una fuente de
calor concentrado penetra parcialmente ó completamente a través de los bordes de una
ranura formando un hueco (en forma de hueco de llave) en el borde delantero del charco
fundido.
En la medida que la fuente de calor progresa, el metal fundido rellena la parte de atrás
del hueco para formar el cordón de soldadura, garantizando la penetración al reverso.
Lap Joint (Junta a Solape): Es una junta entre dos miembros que se solapan en planos
paralelos.
Lap or Overlap (Solape ó Traslape): Es la distancia medida entre los bordes de dos
planchas cuando se solapan para formar la junta.
Layers (Capas): Es un estrato de metal de soldadura que consiste de uno ó más cordones.
Ver figuras QW/QB-492.1 y QW/QB- 492.2.
Lower Transformation Temperature (Temperatura Menor de Transformación): Es la
temperatura a la cual la Austeníta se empieza a formar durante el calentamiento.
Prohibida la Reproducción de este Material por Cualquier Vía, wmendozaws@[Link],
23
Macro-Examinación (Macro- Examinación): Es el proceso de observar la sección
transversal de una muestra sin ayuda visual, ó a una magnificación baja especificada, con
ó sin el uso de pulido y ataque químico.
Manufacturer Qualified Electrofusión Procedure Specification (MEFPS)(Especificación de
Procedimiento por Electrofusión Calificado del Fabricante): Es una especificación de
procedimiento de fusión por electrofusión desarrollada por un fabricante de accesorios
de electrofusión basado en la práctica industrial estándar en concordancia con las notas
técnicas del Instituto de Tubos Plásticos (PPI) TN-34 y F1290 ASTM, para el diseño de
juntas por electrofusión específicas del fabricante de accesorios de electrofusión y
calificada por el fabricante de accesorios de electrofusión en concordancia con F1055
ASTM para definir los rangos de las variables identificadas en QF-253. Una MEFPS puede
ser usada para fusión de producción mediante organizaciones sin calificación adicional.
Melt Bead Size (Tamaño del Cordón Fundido): Es el ancho de un cordón formado en la
interfase entre el extremo del tubo y la superficie del calentador durante el ciclo de
calentamiento de la fusión a tope.
Melt-in (Derretimiento): Es una técnica de soldadura en la cual la intensidad de una fuente
de calor concentrado es tan ajustada que se puede producir un pase de soldadura del
metal de relleno agregado al metal de soldadura fundido.
Metal Transfer Mode (Gas Metal Arc Welding) [(Modo de Transferencia de Metal)
(Soldadura por Arco con Electrodo desnudo y Protección de gas)]: Es la forma en la cual el
metal fundido se transfiere desde el extremo de un electrodo consumible hasta la pieza.
Ver también transferencia por corto circuito (Soldadura por Arco con Electrodo desnudo
y Protección de gas); La soldadura por energía pulsada; transferencia globular (soldadura
por arco); Soldadura por rocío pulsado; y transferencia por rocío (soldadura por arco).
Nugget (Porción Pequeña de Soldadura): Es el volumen de metal formado en un punto,
costura, ó soldadura de proyección.
Organization (Organización): Como se usó en esta Sección, una organización es un
fabricante, armador, instalador, ó alguna otra entidad simple ó combinada que tenga
responsabilidad para el control operacional de los métodos de unión de materiales usados
en la construcción de componentes en concordancia con los Códigos, Estándares, y
Especificaciones la cual esta Sección hace referencia. en la construcción de componentes
en concordancia con los Códigos, Estándares, y Especificaciones la cual esta Sección hace
referencia.
Oscillation (Oscilación): Para un dispositivo de un proceso por maquina ó automático, un
movimiento alterno relativo a la dirección de avance de la soldadura, unión fuerte, rocío
térmico. Ver también cordón ondulado.
Overlay (Capa Superpuesta): Es un término no normalizado, usado en la sección IX, para
recubrimiento. Ver también Capa Superpuesta de Recubrimiento duro, y Resistente a la
Corrosión.
Overlay, Corrosion-Resistant Weld Metal (Capa Superpuesta de Metal de Soldadura
Resistente a la Corrosión): Es el depósito de una ó más capas de metal de soldadura a la
superficie de un material base en un esfuerzo de mejorar las propiedades de resistencia
de la superficie. Esto sería aplicado a un nivel por encima del espesor mínimo de diseño
como un componente no estructural del espesor de la pared total.
Prohibida la Reproducción de este Material por Cualquier Vía, wmendozaws@[Link],
24
Overlay, Hard-Facing Weld Metal (Capa Superpuesta de Metal de Soldadura para
Recubrimientos Duros): Es el depósito de una o más capas de metal de soldadura a la
superficie de un material en un esfuerzo de mejorar las propiedades de resistencia al
desgaste de la superficie. Esto debe ser aplicado a un nivel por encima del espesor mínimo
de diseño como un componente no estructural del espesor total de la pared.
Pass (Pase): Es una progresión simple de una soldadura u operación superficial a lo largo
de la junta, depósito de soldadura, ó substrato, El resultado de un pase es un cordón de
soldadura o capa.
Pass, Cover (Pase de Acabado): Es un pase(s) final o de acabado sobre la cara de una
soldadura.
Pass, Wash (Pase de Lavado): Es un pase para corregir errores superficiales y/o preparar
la superficie para ensayos no destructivos.
Peel Test (Ensayo de Adherencia): Es un método de ensayo destructivo que separa
mecánicamente una junta a solape mediante desprendimiento.
Peening (Martillado): Es el trabajo mecánico de metales usando golpes de impactos.
Performance Qualificatión (Calificación de habilidades): Es la demostración de habilidad
de un soldador u operador de soldadura para producir soldaduras que presenten normas
prescritas.
Plastics (Plásticos): Son aquellos materiales listados en la tabla QF-422.
Plug Weld (Soldadura de Tapón): Es una soldadura hecha en un hueco circular u forma
Geométrica (como una soldadura de canal (Slot)) de una junta a solape ó T, que une un
miembro a otro. Las paredes del hueco pueden ó no ser paralelas, y el hueco puede ser
relleno parcialmente ó completamente con metal de soldadura. (Un hueco soldado con
soldadura de filete ó soldadura de puntos no debe ser interpretado de acuerdo con esta
definición).
Polarity, Reverse (Polaridad Inversa): Es la disposición de los cables de soldadura por arco
con corriente directa con la pieza como polo negativo y el electrodo del arco de soldadura
como polo positivo; un sinónimo para corriente directa electrodo positivo.
Polaridad, Straight (Polaridad Directa): Es la disposición de los cables de soldadura por
arco con corriente directa con la pieza como polo positivo y el electrodo del arco de
soldadura como polo negativo; un sinónimo para corriente directa electrodo negativo.
Polyethylene (PE) [(Polietileno)]: Es una poliolefina compuesta de polímeros de etileno.
Postbraze Heat Treatment (Tratamiento Térmico Post Unión Brazing): Es Cualquier
tratamiento térmico subsecuente a la unión fuerte.
Postheating (Poscalentamiento): Es la aplicación de calor a una pieza después de soldar,
unión fuerte, unión blanda, rocío térmico, ó corte térmico.
Post Weld Heat Treatment (Tratamiento Térmico Post Soldadura): Es cualquier
tratamiento térmico subsecuente a la soldadura.
Post weld Hydrogen Bakeout (Cocido por Hidrógeno Post Soldadura): Es mantener una
soldadura terminada, parcialmente ó completamente a elevadas temperaturas por
debajo de 800ºF (425ºC) con el propósito de permitir que el hidrogeno se difunda de la
soldadura.
Powder (Polvo): Ver metal de relleno en polvo.
25
Preheat Current (Corriente de Precalentamiento): Es un impulso ó series de impulsos que
ocurren antes de que sea separada la corriente de soldadura.
Preheat Maintenance (Sostenimiento de Precalentamiento): Es la práctica de mantener
al mínimo la temperatura de precalentamiento especificado, ó alguna temperatura mayor
especificada por algún intervalo de tiempo requerido después que la soldadura ó rocío
térmico sea terminado ó hasta que se inicie el tratamiento térmico post soldadura.
Preheat Temperature (Temperatura de Precalentamiento): Es la mínima temperatura en
la preparación de la junta a soldar inmediatamente antes de la soldadura; ó en el caso de
soldaduras de pasadas múltiples, la mínima temperatura en la sección del metal de
soldadura previamente depositado, inmediatamente antes de soldar.
Preheating (Precalentamiento): Es la aplicación de calor al metal base inmediatamente
antes de que una operación de soldar ó cortar alcance la temperatura de
precalentamiento mínimo especificado.
Pulsed Power Welding (Soldadura de Energía Pulsada): Es una variación del proceso de
soldadura por arco en la cual la fuente de energía de soldadura es programada a ciclo
entre niveles de energía bajos y altos.
Rabbet Joint (Junta Provista de Ranura): Es una junta formada por un miembro apropiado,
dentro de una ranura, canal, ó que descansa en el borde de un segundo miembro. El
diseño típico es indicado en las figuras QW-462.1 (c), QW-462.4, QW-463.1 (c), y QW-
463.2 (a).
Retainer (Retenedores): Es el material no consumible, metálico ó no metálico, el cual es
usado para contener ó dar forma al metal de soldadura fundido. Ver también respaldo.
Seal Weld (Soldadura de Sello): Es una soldadura diseñada principalmente para proveer
un grado específico de impermeabilidad contra las fugas.
Seam Weld (Soldadura de Costura): Es una soldadura contínua hecha entre ó sobre
miembros solapados en los cuales la coalescencia empieza y ocurre en las superficies de
unión, ó puede haber procedido de la superficie de un miembro. La soldadura continua
puede consistir de un cordón de soldadura simple ó una serie de soldaduras de puntos
que se solapan. Ver también soldadura por resistencia.
Short- Circuiting Transfer (Gas Metal Arc Welding) (Transferencia por Corto Circuito)
(Soldadura por Arco con Electrodo Desnudo Continuo y Protección de Gas): Es la
transferencia de metal en el cual el metal fundido de un electrodo consumible es
depositado durante circuitos cortos repetidos. Ver también transferencia globular y por
rocío.
Sidewall Fusión(SWF)(Fusión de pared lateral) (FPL)): Es la fusión lograda al derretir la
superficie cóncava de la base de un accesorio (Saddle) mientras simultáneamente derrite
un patrón compatible en la superficie de la tubería principal usando un calentador de
contacto, luego quitando el calentador y juntando las dos superficies derretidas bajo
presión para lograr la coalescencia de los materiales de polietileno fundidos durante la
fase de enfriamiento. Algunos de los términos más comunes relacionados con la fusión
de la pared lateral se definen en ASTM F2620.
Single Welded Joint (Junta Simplemente Soldada): Es una junta soldada desde un solo
lado.
26
Single Welded Lap Joint (Junta a Solape Simplemente Soldada): Es una junta a solape en
la cual los bordes solapados de los miembros a ser unidos son soldados a lo largo de los
bordes de un solo miembro.
Slag Inclusión (Inclusiones de Escoria): Es un material sólido no metálico atrapado en el
metal de la soldadura o entre el metal de la soldadura y el metal base.
Specimen (Probeta): Ver muestra de ensayo.
Spot Weld (Soldadura de Puntos): Es una soldadura hecha entre ó sobre miembros que se
solapan en los cuales la coalescencia puede empezar y ocurrir en la superficie a unir ó
puede proceder de una superficie externa de un miembro. La sección transversal de la
soldadura (vista de planta) es aproximadamente circular).
Spray Transfer (Transferencia por Rocío): Es la Transferencia de metal en la cual el metal
fundido de un electrodo consumible es propulsado axialmente a través del arco en
pequeñas gotas.
Spray – Fuse (Fusión por Rocío): Es una técnica de rocío térmico en la cual el depósito es
recalentado hasta fundir las partículas y formar un enlace metalúrgico con el substrato.
Standard Fusing Procedure Specification (SFPS)(Especificación de Procedimiento de
Fusión Estándar)EPFE)): Es una especificación de Procedimiento de Fusión que contiene
variables de fusión (PE) de Polietileno aceptables basadas en una práctica y ensayo
industrial estándar como se define en ASTM F2620. Una SFPS(EPFE) puede ser usada para
la producción de fusión por organizaciones sin la calificación adicional. Los resultados de
ensayos descritos en los reportes técnicos del Instituto de Tubos Plásticos (PPI) (ITP) TR-
33 para fusión tope y TR-41 para fusión lateral.
Standard Welding Procedure Specification (SWPS) (Especificación de Procedimiento de
Soldadura Normalizado) (EPSN): Es una especificación de procedimiento de soldadura,
publicada por Sociedad Americana de Soldadura AWS, que está disponible para la
soldadura de producción por compañías o individuos sin calificación adicional, y que
puede ser usado en las aplicaciones de Código de acuerdo con las restricciones y limitación
del articulo V.
Stringer Bead (Cordón Recto): Es un cordón de soldadura formado sin movimiento
ondulado apreciable.
Surface Temper Bead Reinforcement Layer (Capa de Soldadura de Refuerzo Superficial de
Deposición Controlada): Es un asunto de soldadura de cordón revenido en la cual una o
más capas de metal de soldadura son aplicados en ó sobre las capas superficiales de un
componente y son usadas para modificar las propiedades del metal de soldadura
previamente depositado o la zona afectada por el calor. La capa superficial puede cubrir
una superficie o solo el perímetro de la soldadura.
Surfacing (Recubrimiento superficial): Es la aplicación de una (s) capa (s) de material
mediante soldadura, unión fuerte, o rocío térmico a una superficie para obtener
propiedades o dimensiones apropiadas, opuesto como de realiza una junta.
Tee Joint (Junta T): Es una junta entre dos miembros ubicados aproximadamente en
ángulos rectos para cada uno en la forma de una T.
Temper Bead Welding (Soldadura de Deposición Controlada): Es un cordón de soldadura
depositado en una ubicación específica, dentro o en la superficie de una soldadura con el
fin de afectar las propiedades metalúrgicas de la zona afectada por el calor o metal de
Prohibida la Reproducción de este Material por Cualquier Vía, wmendozaws@[Link],
27
soldadura previamente depositado. El cordón puede estar por encima, al ras con la
superficie que rodea el material base. Si es por encima de la superficie del metal base, los
cordones pueden cubrir toda o solamente la parte del depósito de soldadura y puede o
no ser removida la soldadura siguiente.
Test Coupon (Cupón de Ensayo): Es un ensamble para una soldadura ó para una unión
fuerte para el ensayo de procedimiento o calificación de habilidades. El cupón puede ser
cualquier forma de producto desde una plancha, tubo, etc. Y puede ser una soldadura de
filete, capa superpuesta de metal de soldadura., metal de soldadura depositado, etc.
Test Coupon, Fusing (Fusión del Cupón de Ensayo): Es una junta de ensayo plástico fundida
a tope que es realizada para calificar un procedimiento de fusión a tope u operador.
Test Specimen (Probeta de Ensayo): Es una probeta de un cupón de ensayo para un ensayo
específico. La probeta puede ser un ensayo de doblez, ensayo de tracción, ensayo de
impacto, análisis químico, macro-ataque, etc. Una probeta puede ser un cupón de ensayo
completo, por ejemplo, en un ensayo radiográfico ó un ensayo de tracción de un tubo de
diámetro pequeño.
Theoretical Fusing Pressure (Presión de Fusión Teórica): Es el área del tubo multiplicada
por la presión interfacial y dividida por el área efectiva del pistón de la máquina de fusión
a tope.
Thermal Cutting (Corte Térmico): Es un grupo de procesos de corte que separan ó
remueven metal por fusión localizada, ardiendo ó vaporizando las piezas.
Throat, Actual (of Fillet) (Garganta Actual (de filete): Es la distancia más corta desde la raíz
de una soldadura de filete a su cara.
Throat, Effective (of Fillet) (Garganta Efectiva) (de Filete): Es la mínima distancia desde la
cara del filete, menos cualquier convexidad, a la raíz de la soldadura. En el caso de las
soldaduras de filete combinado con una soldadura de ranura, la raíz de la soldadura de
ranura debe ser usada.
Throat, Theoretical (of Fillet) (Garganta Teórica): Es la distancia desde el comienzo de la
raíz de la junta perpendicular a la hipotenusa del triángulo recto más grande que puede
ser inscrito dentro de la sección transversal de una soldadura de filete. Esta dimensión se
basa en la suposición que la abertura de la raíz es igual a cero.
Trailing Gas: Un gas usado para producir una atmósfera protectora que se extiende más
allá del charco de la soldadura en la dirección opuesta del avance.
Undercut (Socavación): Es una ranura fundida en el metal base adyacente al borde o raíz
de la soldadura y dejada sin rellenar por el metal de la soldadura.
Upper Transformation Temperature (Temperatura de Transformación Superior): Es la
temperatura a la cual la transformación de la ferrita a la Austeníta se completa durante
el calentamiento.
Usability (Utilidad): Es una medida de la facilidad relativa de aplicación del metal de
relleno para realizar una junta soldada o con unión fuerte sana.
Waveform Controlled Welding (Soldadura de Forma de Onda Controlada): Es una
modificación de la forma de onda del voltaje y/o Corriente del proceso de soldadura para
controlar las características tales como forma de gota, penetración, humectabilidad,
forma del cordón o modos de transferencia.
28
Weave Bead (Cordón Ondulado): Para un proceso manual o semiautomático, es un cordón
de soldadura formado usando ondulaciones. Ver también oscilaciones.
Weaving (Oscilaciones): Es una técnica de soldadura en la cual la fuente de energía es
transversalmente oscilada en la medida que avanza a lo largo de la trayectoria de la
soldadura.
Weld (Soldadura): Es una coalescencia localizada de los metales o no metales producida
por el calentamiento de cualquiera de los dos a la temperatura de soldadura, con o sin
aplicación de presión, o por la aplicación solo de presión y con o sin el uso de material de
relleno.
Weld Bead (Cordón de Soldadura): Es un depósito de soldadura que resulta de un pase.
Ver también cordón recto (Stringer bead) y cordón ondulado (Weave bead).
Weld Face (Cara de la Soldadura): Es la superficie expuesta de una soldadura por el lado
del cual fue realizada.
Weld Interface (Interfase de la Soldadura): Es la interfase entre el metal de la soldadura
y el metal base en una soldadura por fusión.
Weld Metal (Metal de la Soldadura): Es el metal en una soldadura de fusión que consiste
en aquella porción del metal base y metal de relleno fundidos durante la soldadura.
Weld Reinforcement (Refuerzo de Soldadura): Es el metal de la soldadura en la cara ó raíz
de una soldadura de ranura en exceso del metal necesario para el tamaño de soldadura
especificado.
Weld Size: For Equal Leg Fillet Welds (Tamaño de Soldadura): (Para Soldaduras de Filete
de Igual Lado): Son las longitudes de los catetos ó lados más grandes del triángulo recto
isósceles el cual puede ser inscrito dentro de la sección transversal de la soldadura de
filete.
Weld Size: For Unequal Leg Fillet Welds (Tamaño de la Soldadura, Para Soldaduras de
Filete de lados desiguales): Son las longitudes de los catetos ó lados más grandes del
triángulo recto el cual puede ser inscrito dentro de la sección transversal de la soldadura
de filete.
Weld Size: Groove Welds (Tamaño de la Soldadura: Soldaduras de Ranura): Es la
profundidad de la preparación del bisel más cualquier penetración más allá del bisel, que
resulte de la dimensión que alcance la resistencia de la soldadura.
Weld, Autogenous (Soldadura Autógena): Es una soldadura de fusión hecha sin metal de
relleno.
Welder:(Soldador): Es alguien quien ejecuta soldadura en forma manual ó
semiautomática.
Welding Operator (Operador de Soldadura): Es alguien que opera el equipo de soldadura
por maquina ó automático.
Welding, Arc Stud (SW): Es un proceso de soldadura por arco que usa un arco entre un
esparrago de metal, ó parte similar, y otra pieza. El proceso es usado sin material de
relleno, con ó sin protección de gas ó fundente, con ó sin protección parcial de un porta
electrodo de grafito ó cerámica alrededor del esparrago, y con la aplicación de presión
después que las superficies a unión son calentadas suficientemente.
Welding, Automatic (Soldadura Automática): Es la soldadura con equipamiento la cual
ejecuta la operación de soldadura sin el ajuste de los controles mediante un operador de
Prohibida la Reproducción de este Material por Cualquier Vía, wmendozaws@[Link],
29
soldadura. El equipo puede ó no ejecutar la carga y la descarga del trabajo. Ver también
soldadura por máquina.
Welding, Consumable Guide Electroslag (Guía Consumible de Soldadura por
Electroescoria): Es una variación del proceso de soldadura por electro-escoria en el cual
el metal de relleno es suministrado por un electrodo y su miembro guía.
Welding, Diffusion (DFW): (Soldadura por Difusión): Es un proceso de soldadura por
estado sólido que produce una soldadura entre capas múltiples en una plancha ó lámina
por la aplicación de presión mecánica a elevada temperatura sin deformación
macroscópica ó movimiento relativo de las piezas. Un metal de relleno sólido puede ser
insertado entre las superficies a unir.
Welding, Electrogas (EGW): (Soldadura por Electrogas): Es un proceso de soldadura por
arco que utiliza un arco entre un electrodo de metal de relleno continuo y el charco de
soldadura, empleando aproximadamente progresión vertical con retenedores para
confinar el metal de soldadura. El proceso es usado con ó sin gas de protección
suministrado externamente y sin la aplicación de presión. La protección que se usa con
electrodos metálicos sólidos ó tubulares es obtenida de un gas ó mezcla de gas
suministrado externamente.
Welding, Electron Beam (EBW): Es un proceso de soldadura que produce coalescencia con
un haz concentrado compuesto principalmente por electrones de alta velocidad, que
colisionan en la junta. El proceso es usado sin protección de gas y sin la aplicación de
presión.
Welding, Electroslag (ESW): (Soldadura por Electro-escoria): Es un proceso de soldadura
que produce coalescencias de metales con escoria fundida la cual funde el metal de
relleno y la superficie de la pieza a soldar. El charco de metal fundido es protegido por
esta escoria la cual se mueve a lo largo de la sección transversal completa de la junta en
la medida que progresa la soldadura. El proceso se inicia por un arco el cual calienta la
escoria. El arco luego se extingue y la escoria conductora se mantiene en una condición
fundida por su resistencia al paso de la corriente eléctrica entre el electrodo y la pieza.
Ver electrodo de soldadura por electro-escoria y guía de consumibles de soldadura por
electro-escoria.
Welding, Flux Cored Arc (FCAW) (Soldadura por Arco con Electrodo Tubular, Núcleo de
Fundente): Es un proceso de soldadura por arco metálico protegido con gas que usa un
arco entre un electrodo tubular de metal de relleno continuo y el charco de soldadura. El
proceso es usado con protección de gas de un fundente contenido dentro del electrodo
tubular, con ó sin protección de adicional de un gas suministrado externamente, y sin la
aplicación de presión.
Welding, Friction (FRW) (Soldadura por Fricción): Es un proceso de soldadura por estado
sólido que produce una fuerza de contacto a compresión bajo la soldadura de piezas que
rotan ó se mueven relativamente una a otra para producir calor y desplazar plásticamente
el material de las superficies a unir.
Welding Friction Stir (FSW)(Soldadura de Fricción por Agitación): Es una variación de la
soldadura por fricción que produce una soldadura mediante el calentamiento por fricción
y el desplazamiento del material plástico causado por la herramienta que rota
rápidamente transversalmente la junta de la soldadura.
Prohibida la Reproducción de este Material por Cualquier Vía, wmendozaws@[Link],
30
Welding, Friction, Inertia and Continuous Drive (Soldadura por fricción de impulso
continuo e inercial): Son los Procesos y tipos de soldadura por fricción (Proceso de
soldadura por estado sólido) donde la coalescencia es producida después que el
calentamiento es obtenido del movimiento deslizante inducido mecánicamente entre
superficies de fricción sostenidas conjuntamente bajo presión. La soldadura inercial usa
toda la energía cinética almacenada en un sistema de eje con rueda voladora rotatoria.
La soldadura por fricción de impulso continúo utiliza le energía suministrada por una
fuente de impulso continuo tales como un motor eléctrico ó hidráulico.
Welding, Gas Metal-Arc (GMAW) (Soldadura por Arco con Electrodo Desnudo Continuo y
Protección de Gas): Es un proceso de soldadura por arco que usa un arco entre un
electrodo de metal de relleno continuo y el charco de soldadura. El proceso es utilizado
con protección suministrado externamente y sin la aplicación de presión.
Welding, Gas Metal-Arc, Pulsed Spray (GMAW-P) (Soldadura por Arco con Electrodo
Desnudo Continuo y protección de Gas, por Rocío Pulsado): Es una variación del proceso
de soldadura por arco con electrodo continuo desnudo y protección de gas en el cual la
energía que es pulsada resulta en transferencia de metal que atraviesa el arco en modo
de rocío. Ver también soldadura de energía pulsada.
Welding, Gas Metal-Arc, Short- Circuiting Arc (GMAW-S) (Soldadura por Arco Con
Electrodo Desnudo Continuo y Protección de Gas, por Corto Circuito): Es una variación del
proceso de soldadura por arco con electrodo continuo desnudo y protección de gas en el
cual el electrodo consumible se deposita durante cortos circuitos repetidos. Ver también
transferencia por corto circuito.
Welding, Gas Tungsten – Arc (GTAW) (Soldadura por Arco con Electrodo de Tungsteno y
Protección de Gas): Es un proceso de soldadura por arco el cual produce coalescencia de
metales por calentamiento con un arco entre un electrodo de tungsteno (no consumible)
y la pieza. La protección es obtenida de un gas (inerte) o mezcla de gases (inertes). La
presión y el metal de relleno pueden ó no ser usados. Este proceso ha sido llamado
algunas veces soldadura TIG (Tungsten Inert Gas), termino no normalizado.
Welding, Gas Tungsten – Arc, Pulsed Arc (GTAW-P): Es una variación del proceso de
soldadura por arco con electrodo de tungsteno y protección de gas en el cual la corriente
es pulsada. Ver también soldadura por energía pulsada.
Welding, Hybrid (Soldadura hibrida): Es la soldadura en la cual dos ó más procesos de
soldadura son usados en el mismo charco de soldadura.
Welding, Hybrid, Precess Separation (Separación del Proceso Híbrido de Soldadura): Es la
distancia entre cada proceso de soldadura cuando es especificado en el WPS.
Welding, Hybrid, Precess Secuence (Secuencia del Proceso Hibrido de Soldadura): Es el
orden de cada proceso de soldadura con respecto a la dirección de avance.
Welding, Induction (IW) (Soldadura por Inducción): Es un proceso de soldadura que
produce coalescencia de metales mediante calor obtenido de la resistencia de las piezas
para que fluya corriente de soldadura de alta frecuencia inducida con ó sin aplicación de
presión. El efecto de la corriente de soldadura de alta frecuencia es para concentrar el
calor de la soldadura en una ubicación deseada.
Welding, Laser Beam (LBW) (Soldadura por Haces de Electrones): Es un proceso de
soldadura el cual produce coalescencia de materiales con el calor obtenido de la
Prohibida la Reproducción de este Material por Cualquier Vía, wmendozaws@[Link],
31
aplicación de un haz de luz coherente concentrado que incide sobre los miembros a unir.
La soldadura puede ser ejecutada mediante el uso de la técnica de derretimiento [ver
también Soldadura, de Haz laser de densidad de baja energía(LLBW)] o por soldadura de
agujero de llave (key hole).
Welding, low-power density laser beam (LLBM): Es una variación del proceso de soldadura
por Haz Laser en el cual el haz de luz coherente emplea una densidad de energía reducida,
tal que la coalescencia de los materiales se alcanza por conducción (es decir.,
derretimiento) sin soldadura de agujero de llave (Keyhole).
Welding, Machine (Soldadura por Máquina): Es la soldadura con equipos que tienen
controles que son manualmente ajustados por el operador ó ajustados bajo la dirección
del operador de soldadura en respuesta a los cambios en las condiciones de la soldadura.
El soplete, pistola, ó porta electrodo sostenido por un dispositivo mecánico. Ver también,
soldadura automática.
Welding, Manual (Soldadura Manual): Es la soldadura donde la operación completa de
la soldadura es ejecutada y controlada manualmente.
Welding, Oxi-fuel Gas (OFW) (Soldadura con Gas Oxi-Combustible): Es un grupo de
procesos de soldadura los cuales producen coalescencia mediante calentamiento de los
materiales ó una llama ó llamas con gas Oxi-combustible, con ó sin la aplicación de
presión, ó con sin el uso de metal de relleno.
Welding, Plasma-Arc (PAW) (Soldadura por Arco Plasma): Es un proceso de soldadura por
arco el cual produce coalescencia de los metales mediante calentamiento con un arco
constreñido entre un electrodo (de tungsteno) y la pieza (Arco transferido), ó el electrodo
de tungsteno y la boquilla constrictora (Arco no transferido). La protección se obtiene del
gas ionizado caliente, que resulta del orificio del soplete el cual puede ser complementado
por una fuente de gas de protección auxiliar. El gas de protección puede ser un gas inerte
ó mezcla de gases inertes. La presión puede ó no ser usada, el metal de relleno puede ó
no ser suministrado
Welding, Projection (PW) (Soldadura por Proyección): Es un proceso de soldadura por
resistencia que produce coalescencia mediante el calor obtenido el flujo de corriente de
la soldadura. Las soldaduras resultantes son localizadas en puntos predeterminados por
proyecciones, estampados, ó intersecciones. Los metales que van a ser unidos se solapan
uno al otro.
Welding, Resistant (RW) (Soldadura por Resistencia): Es un grupo de procesos de
soldadura que produce coalescencia de las superficies a unir con el calor obtenido de la
resistencia de las piezas al flujo de la corriente de la soldadura en un circuito en el cual las
piezas forman parte, y por la aplicación de presión.
Welding, Resistance Seam (RSEW) (Soldadura de Costura por Resistencia): Es un proceso
de soldadura por resistencia que produce una soldadura en las superficies a unir de partes
solapadas progresivamente a lo largo de la longitud de una junta. La soldadura se puede
realizar con pequeñas porciones de soldadura que se solapen, una pequeña porción de
soldadura continua, ó mediante el forjado de la junta al ser calentada a la temperatura
de la soldadura por resistencia al flujo de la corriente de la soldadura.
Welding, Resistance Spot (RSW) (Soldadura de Puntos por Resistencia): Es un proceso de
soldadura por resistencia que produce una soldadura en las superficies a unir de una junta
Prohibida la Reproducción de este Material por Cualquier Vía, wmendozaws@[Link],
32
mediante el calor obtenido de la resistencia al flujo de corriente de soldadura a través de
las piezas de los electrodos que sirven para concentrar la corriente de la soldadura y la
presión en el área de la soldadura.
Welding, Resistance Stud (Soldadura de Espárragos por Resistencia): Es un proceso de
soldadura por Resistencia done la coalescencia es producida por el calor obtenido de la
resistencia a la corriente eléctrica en la interfase entre el esparrago y la pieza, hasta que
las piezas a ser unidas estén calientes en forma apropiada, cuando son llevadas
conjuntamente bajo presión.
Welding, Semiautomática Arc (Soldadura Semiautomática Por Arco): Es una soldadura por
arco con equipo cuyos controles solo alimentan el metal de relleno. El avance de la
soldadura es controlado en forma manual.
Welding, Shielded Metal Arc (SMAW) (Soldadura por Arco con Electrodos Revestidos): Es
un proceso de soldadura por arco con un arco entre un electrodo revestido y el charco de
soldadura. El proceso es usado con protección gaseosa de la descomposición del
revestimiento del electrodo, sin la aplicación de presión, con metal de relleno del
electrodo.
Welding, Stud: (Soldadura de Espárragos): Es un término general para la unión de un
esparrago de metal ó parte similar a una pieza. La soldadura puede ser llevada a cabo por
arco, resistencia, fricción, u otro proceso apropiado con ó sin protección de gas externa.
Welding, Submerged – Arc (SAW) (Soldadura por Arco Sumergido): Es un proceso de
soldadura por arco que usa un arco ó arcos entre un electrodo de metal en forma de varilla
desnuda ó electrodo y el charco de soldadura. El arco y el metal fundido son protegidos
por un manto de fundente granular sobre las piezas. El proceso es usado sin presión y con
metal de relleno proveniente del electrodo y algunas veces de una fuente suplementaria
(Varilla de soldadura, fundente o gránulos metálicos).
Weldment (Elemento Soldado): Es un ensamblaje cuyas partes constituyentes son unidas
por soldadura, ó partes de las cuales contienen una capa de recubrimiento superficial de
metal de soldadura.
33
PARTE QW SOLDADURA
ARTICULO I
REQUERIMIENTOS GENERALES DE SOLDADURA
QW-100 ALCANCE
34
QW-103 RESPONSABILIDAD
QW-121.1 Posición Plana 1G. La plancha en un plano horizontal con el metal de soldadura
depositado desde arriba. Refiérase a la figura QW-461.3 Ilustración(a).
QW-121.2 Posición Horizontal 2G. La plancha en un plano vertical con el eje de la soldadura
horizontal. Refiérase a la Figura QW-461.3, Ilustración (b).
QW-121.3 Posición Vertical 3G. La plancha en un plano vertical con el eje de la soldadura
vertical. Refiérase a la Figura QW-461.3, Ilustración(c).
QW-121.4 Posición Sobre-cabeza 4G. La plancha en un plano horizontal con el metal de
soldadura depositado desde debajo. Refiérase a la Figura QW-461.3, Ilustración (d).
QW-122.1 Posición Plana 1G. Tubo con su eje horizontal y girado durante la soldadura
de modo que el metal de soldadura sea depositado desde arriba. Refiérase a la Figura
QW-461.4 Ilustración (a).
35
QW-122.2 Posición Horizontal 2G, Tubo con su eje vertical y el eje de la soldadura en un
plano horizontal. El tubo no deberá ser rotado durante la soldadura. Refiérase a la Figura
QW 461.4, Ilustración (b).
QW-122.3 Posición Múltiple 5G. Tubo con su eje horizontal y con la ranura de la soldadura
en un plano vertical. La soldadura deberá hacerse sin rotar el tubo. Refiérase a la Figura
QW-461.4 ilustración(c).
QW-122.4 Posición Múltiple 6G. Tubo con su eje inclinado a 45 grados respecto a la
horizontal. La soldadura deberá hacerse sin rotar el tubo. Refiérase a la Figura QW-461.4
Ilustración (d).
QW-123 POSICIONES DE ENSAYOS PARA SOLDADURAS DE ESPÁRRAGOS (STUD WELD).
QW-123.1 Soldadura de Espárragos (Stud Weld). Las soldaduras de espárragos se pueden
hacer en cupones de ensayos orientados en cualquiera de las posiciones que se describen
en QW-121 para plancha y en QW-122 para tubo (excluyendo QW-122.1). En todos los
casos, el espárrago deberá estar perpendicular a la superficie de la placa o tubo. Ver
Figuras QW-461.7 y QW-461.8.
QW-131.1 Posición Plana 1F. Las planchas colocadas de tal modo que la soldadura sea
depositada con su eje horizontal y su garganta vertical. Refiérase a la Figura QW- 461.5,
Ilustración(a).
QW-131.2 Posición Horizontal 2F. Las planchas colocadas de tal modo que la soldadura
sea depositada con su eje horizontal en el lado superior de la superficie horizontal y contra
la superficie vertical. Refiérase a la Figura QW-461.5, Ilustración (b).
QW-131.3 Posición Vertical 3F. Las planchas colocadas de tal modo que la soldadura sea
depositada con su eje vertical. Refiérase a la Figura QW-461.5, Ilustración (c).
QW-131.4 Posición Sobre-cabeza 4F. Las planchas colocadas de tal modo que la soldadura
sea depositada con su eje horizontal en el lado de abajo de la superficie horizontal y
contra la superficie vertical. Refiérase a la Figura QW- 461.5, Ilustración (d).
36
QW-132.1 Posición Plana 1F. Tubo con su eje inclinado a 45 grados respecto a la horizontal
y rotado durante la soldadura de modo que el metal de soldadura sea depositado desde
arriba y en el punto de deposición del eje de la soldadura sea horizontal y la garganta
vertical. Refiérase a la Figura QW-461.6, Ilustración (a).
QW-132.2 Posiciones Horizontales 2F y 2FR
(a) Posición 2F. El tubo con su eje vertical de modo que la soldadura sea depositada sobre
el lado superior de la superficie horizontal y contra la superficie vertical. El eje de la
soldadura deberá estar horizontal y el tubo no es rotado durante la soldadura. Refiérase
a la Figura QW 461.6, Ilustración (b).
(b) Posición 2FR. El tubo con su eje horizontal y el eje de la soldadura depositada en el
plano vertical. El tubo es rotado durante la soldadura. Refiérase a la Figura QW-461-6,
Ilustración (c).
QW-132.3 Posición Sobre-cabeza 4F. El tubo con su eje vertical de modo que la
soldadura sea depositada sobre el lado de abajo de la superficie horizontal y contra la
superficie vertical. El eje de la soldadura estará horizontal y el tubo no es rotado durante
la soldadura. Refiérase a la Figura QW-461.6, Ilustración (d).
QW-132.4 Posición Múltiple 5F. El tubo con su eje horizontal y el eje de la soldadura
depositada en el plano vertical. El tubo no es rotado durante la soldadura. Refiérase a la
Figura QW-461.6, Ilustración (e).
37
466.6, y un macro examen efectuado de acuerdo con QW-202.5, respectivamente, se usan
para determinar aceptabilidad de soldadura de espárragos.
El examen radiográfico o ultrasónico por QW-191 puede ser sustituido por ensayos
mecánicos de QW-141 para la calificación de habilidades de soldadura de ranura como se
permite en QW-304 para demostrar la capacidad de los soldadores para realizar
soldaduras sanas.
El examen radiográfico o ultrasónico por QW-191 puede ser sustituido por ensayos
mecánicos de QW-141 para la calificación de habilidades de soldadura de ranura como se
permite en QW-305 para probar la habilidad de los soldadores para realizar soldaduras
sanas.
38
QW-151.2 Sección Reducida— Tubo. Las probetas de sección reducida que conformen
con los requerimientos dados en QW-462.1 (b) se pueden usar para ensayos de tracción
en todos los espesores de tubo que tienen un diámetro exterior mayor de 3 pulg.
(a) Para espesores hasta de 1 pulg. Inclusive, se usará una probeta de espesor completo
para cada ensayo de tracción requerida.
(b) Para espesores de tubo mayor que 1 pulg., se pueden usar especímenes de espesor
completo o probetas múltiples, siempre y cuando se cumpla con QW-151.2 (c) y QW-151.2
(d).
(c) Cuando se usen probetas múltiples, en vez de probetas de espesor completo, cada
juego representará un ensayo de tracción simple del espesor completo de tubo.
Colectivamente, todas las probetas requeridas para representar el espesor completo de
la soldadura en una ubicación comprenderán un juego.
(d) Cuando las probetas múltiples son necesarias, el espesor entero será cortado
mecánicamente en un número mínimo de tiras aproximadamente iguales de un tamaño
que se pueda probar en el equipo disponible. Cada probeta del juego será probada y
deberás cumplir con los requerimientos de QW-153.
Para el tubo que tenga diámetro exterior de 3 pulg. o menos, se pueden usar probetas de
sección reducida que cumplan con los requerimientos dados en QW-462.1 (c) para
ensayos de tracción.
QW-151.3 Probetas torneadas. Las probetas torneadas de acuerdo con los
requerimientos dados en QW-462.1 (d) se pueden usar para ensayos de tracción.
(a) Para espesores hasta de 1 pulg. Inclusive, una probeta torneada simple se puede usar
para cada ensayo de tensión requerida, el cual será una probeta de diámetro más grande
de QW-162.1 (d) posible para espesor de probeta de ensayo [(según nota (a) de QW- 462.1
(d)].
(b) Para espesores de más de 1 pulg., se cortarán probetas múltiples a través del espesor
completo de la soldadura con sus centros paralelos a la superficie del metal y a no más de
1 pulg. aparte. Los centros de las probetas adyacentes a las superficies de metal no
excederán de 5/8pulg. desde la superficie.
(c) Cuando se usen probetas múltiples, cada juego representará un ensayo de tracción
requerido simple. Colectivamente, todas las probetas requeridas para representar el
espesor completo de la soldadura en una ubicación comprenderán un juego.
(d) Cada probeta del juego será probada y reunirá los requerimientos de QW-153.
QW-151.4 Probetas de Sección Completa para Tubo. Las probetas de tracción de
acuerdo con las dimensiones dadas en QW-462.1 (e) se pueden usar para probar el tubo
con un diámetro exterior de 3 pulgs. o menos.
Las probetas del ensayo de tracción se llevarán a la ruptura sometida a carga de tracción.
La resistencia de tracción se calculará con dividir la carga total de rotura por el área de
39
sección recta más pequeña de la prueba según se calculó por mediciones reales hechas
antes que la carga fuera aplicada.
QW-161 PROBETAS
Deberán ser preparadas las probetas para el ensayo de doblez guiado mediante el corte
de la plancha o tubo de ensayo para formar las probetas de sección recta
aproximadamente rectangular. Deberán ser designados los lados de las superficies de
corte de la probeta. Las otras dos superficies serán llamadas superficies de cara y de raíz,
la superficie de cara tendrá el mayor ancho de soldadura. El espesor de la probeta y el
radio de doblez se muestran en QW-466.1, QW-466.2 y QW-466.3. Para materiales con
alargamiento menor del 3%, se deberá usar una probeta de macro-ataque en vez de la del
ensayo de dobléz a cada lado de la ubicación del ensayo de dobléz. Los criterios de
aceptación deberán ser en concordancia con QW-183(a). La Figura QW-466.3 la probeta
del método de ensayo recomendado para los elementos soldados de Aluminio. Las
probetas de dobléz guiado son de cinco tipos, dependiendo de si el eje de la soldadura es
transversal o paralelo al eje longitudinal de la probeta, y cual superficie (de lado, de cara,
o de raíz) está en el lado convexo (externo) de la probeta de dobléz.
Prohibida la Reproducción de este Material por Cualquier Vía, wmendozaws@[Link],
40
Los cinco tipos se definen como:
41
QW-161.7 Doblez Longitudinal de Raíz. La soldadura es paralela al eje longitudinal de la
probeta, el cual se dobla de modo que la superficie de la raíz vuelva convexa a la superficie
de la probeta de doblez. Las probetas del ensayo de doblez longitudinal de raíz serán de
acuerdo con las dimensiones de la Figura QW-462.3 (b).
QW- 162.1 Las matrices (Jigs). Las probetas de doblez guiado deben ser dobladas en las
matrices de ensayos que está en acuerdo substancial con QW-466.1 o la figura 4.66.2, el
lado de la probeta volteada hacia la abertura del jig será la cara para las probetas de
doblez de cara, la raíz para las probetas de doblez de raíz, y el lado con discontinuidades
mayores, si existen, para las probetas de doblez de lado. Las probetas será forzadas a
entrar entre los hombros del soporte (jig) mediante la aplicación de carga sobre el émbolo
(plunger) hasta que la curvatura de la probeta sea tal que un alambre de 1/8 pulg de
diámetro no pueda ser insertado entre la probeta y el troquel de la figura QW-466.1, o
que la probeta sea expulsada por si se usa el tipo de soporte de rodillo ( figura QW -
4.66.3), el lado de la probeta volteada hacia el rodillo será la cara para las probetas de
doblez de cara, la raíz para probetas de doblez de raíz, y el lado con las discontinuidades
mayores, si existen, para las probetas de doblez de lado.
Cuando se van a doblar una probeta más ancha de 1-1/2pulg (38mm) como se permite en
la figura QW 4.62.2, el mandril del soporte de ensayo debe ser al menos ¼ pulg. (6mm)
más ancho que el ancho de la probeta.
42
QW-171.1 General. Los ensayos de resistencia al impacto deberán ser realizados cuando
sean requeridos por los Códigos de referencias. Los procedimientos de los ensayos y
aparatos deberán cumplir con los requerimientos del Código de referencia. Cuando no se
especifica por el Código de referencia, los procedimientos del ensayo y aparatos deberán
cumplir con los requerimientos de SA-370.
QW-171.2 Aceptación. El criterio de aceptación deberá estar de acuerdo con aquella
sección que especifique los requerimientos de resistencia de impacto.
QW-171.3 Localización y Orientación de la Probeta de Ensayo. La remoción de la probeta
del ensayo de resistencia al impacto y los requerimientos de la preparación deberán ser
como se da en la sección que requiere tales ensayos.
Cuando se califiquen tubos en la posición 5G o 6G, las probetas del ensayo de resistencia
al impacto, deberán ser removidas de la porción sombreada como se señala en la Figura
QW-463.1 (f).
QW-172.1 General. Los ensayos de caída de peso deberán realizarse cuando sean
requeridas por los Códigos de referencias. Los procedimientos y aparatos de ensayos
deberán estar de acuerdo con los requerimientos del Código de referencia. Cuando no se
especifique por el Código de referencia, los procedimientos y aparatos de ensayos
deberán estar de acuerdo con los requerimientos de la Especificación E 208 de ASTM.
QW-172.2 Aceptación. Los criterios de aceptación deberán estar de acuerdo con aquella
Sección que requiere los ensayos de caída de peso.
QW-172.3 Ubicación y Orientación de las Probetas de Ensayos.
La probeta del ensayo de caída de peso, la ubicación del inicio de la fractura y la
orientación estarán dadas en la Sección que requiere tales ensayos.
Al calificar tubo en la posición 5G ó 6G, las probetas de resistencia al impacto deberán ser
removidas de la porción sombreada de la figura QW-463.1 (f).
43
QW-181.1.1 Modelos de Ensamblaje de Producción. Se pueden usar modelos de conjunto
de producción en lugar de QW-181.1. Cuando se usan modelos de ensamblaje de
producción, el rango calificado deberá estar limitado al espesor del metal base, tamaño
de la soldadura de filete, y la configuración del modelo. Por otra parte, Los modelos de
ensamblaje de producción múltiples pueden ser calificados. El rango de espesores del
metal base calificado deberá ser no menor que el espesor del miembro más grueso
probado y no mayor que el espesor del miembro más grueso probado. El rango de los
tamaños de la soldadura de filete calificada deberá ser limitado a no menos de la
soldadura más pequeña probada y no mayor que la soldadura más grande probada.
La configuración de los ensamblajes de producción deberá ser el mismo que fué usado en
el modelo de ensamblaje de producción. Los modelos en forma de planchas deberán ser
cortados transversalmente para proveer cinco probetas de ensayo aproximadamente
iguales que no excedan aproximadamente a 2 pulgs. (50 mm) de longitud. Los modelos
en forma de tubos, los modelos deberán ser cortados transversalmente para proveer
cuatro probetas de ensayo aproximadamente iguales. Para modelos pequeños, los
modelos múltiples pueden ser requeridos para obtener el numero requerido de probetas
de ensayo. Las probetas de ensayos deberán ser macroexaminadas según los
requerimientos de QW- 183.
QW-181.2 Habilidad. Las dimensiones y la preparación de la probeta del ensayo de la
soldadura de filete para la calificación de habilidad serán de acuerdo con los
requerimientos de la figura QW-462.4 (b), ó la figura QW-462.4(c). La probeta del ensayo
de plancha con plancha será cortada transversalmente para proveer una sección central
de aproximadamente 4Pulgs. de largo y dos secciones extremas, cada una de
aproximadamente 1 Pulg. (25mm) de largo. Para tubo con plancha ó para tubo con tubo,
la probeta del ensayo se cortará para proveer dos cuartos de secciones de probeta de
ensayo opuestas una de la otra. Una de las probetas del ensayo será probada por fractura
de acuerdo con QW-182 y la otra probada macro gráficamente según los requerimientos
de QW-184. Al calificar tubo con plancha ó tubo con tubo en la posición 5F, las probetas
del ensayo serán removidas como se indica en QW-463.2 (h).
QW-181.2.1 Modelos de Ensamblaje de Producción. Se pueden usar modelos de
ensamblaje de producción en lugar de los requerimientos del cupón de ensayo para
soldadura de filete de QW-181.2. Cuando los modelos de ensamblajes de producción se
usan, el rango calificado deberá estar limitado a los tamaños de filetes, espesores del
metal base, y a la configuración del modelo.
(a) Forma de Plancha
(1) El modelo con forma de plancha se cortará transversalmente para proveer tres
probetas de ensayo aproximadamente iguales que no excedan de aproximadamente 2
pulgs.(50 mm.) de longitud. La probeta de ensayo que contiene el inicio y el final de la
soldadura se someterá a ensayo de fractura de acuerdo con QW- 182. Un extremo cortado
de una de las probetas de ensayos restantes se someterá a macro examen de acuerdo con
QW-184.
(b) Forma de Tubo
44
(1) El modelo en forma tubo se cortará transversalmente para proveer dos cuartos de
secciones aproximadamente opuestas una con otra. La probeta de ensayo que contiene
el inicio y el final de la soldadura se someterá al ensayo de fractura de acuerdo con QW-
182. Un extremo cortado del otro cuarto de sección se someterá a macro examen de
acuerdo con QW-184. Al calificar el modelo con forma de tubo en la posición 5F, la probeta
de fractura deberá ser removida de la sección inferior de 90º del modelo.
Una cara de cada sección transversal de las cinco probetas de ensayo de la figura QW-
462.4(a) o cuatro probetas de ensayo de la figura QW-462.4 (d), como sea aplicable, debe
ser pulida y atacada químicamente con una solución apropiada (vea QW-470) para dar
una definición clara del metal de soldadura y la zona afectada por el calor (H.A.Z.). El
examen de las secciones transversales incluirá sólo un lado de la probeta de ensayo en el
área donde la plancha o tubo se divide en secciones, es decir, no se usarán caras
adyacentes al corte. Para aprobar el ensayo:
(a) El examen visual de las secciones transversales del metal de soldadura y de la zona
afectada por el calor, (HAZ) debe indicar fusión completa y libre de grietas;
(b) No debe haber más de 1/8 pulg. de diferencia en la longitud de los catetos del filete.
45
(b) y La soldadura no deberá tener una concavidad o convexidad mayor que 1/16pulg
(1,5mm);
(c) y no debe existir más de1/8pulg (3,2mm). de diferencia en las longitudes de los catetos
del filete.
46
(b) Indicaciones Redondeadas. Porosidad e inclusiones tales como escoria o tungsteno son
representadas en la radiografía como indicaciones redondeadas con una longitud de tres
veces el ancho o menos. Estas indicaciones pueden ser circulares, elípticas, o de forma
irregular; pueden tener colas; y pueden variar en densidad.
QW-[Link] Soldaduras de Pruebas de Calificación. Las pruebas de habilidades del soldador
y operador de soldadura mediante radiografía de soldaduras en los cupones de pruebas
deben ser considerados inaceptables cuando la radiografía muestre imperfecciones
cualesquiera en exceso de los límites especificados abajo.
(a) Indicaciones Lineales
(1) cualquier tipo de grieta o zona de fusión o penetración incompleta;
(2) cualquier inclusión de escoria alargada la cual tenga una longitud mayor que:
(-a) 1/8pulg (3mm) para t hasta de 3/8 pulg (10mm), inclusive
(-b) 1/3 t para t mayor de 3/8 pulg(10mm) hasta 2-1/4pulg (57mm), inclusive
(-c) ¾pulg (19mm) para t mayor de 2-1/4 pulg (57mm).
(3) cualquier grupo de inclusiones de escoria alineadas que tengan una suma de sus
longitudes mayores que t en una longitud de 12t, excepto cuando las distancias entre las
imperfecciones sucesivas excedan de 6L en donde L es la longitud de la imperfección más
larga en el grupo.
(b) Indicaciones Redondeadas
(1) La dimensión máxima permisible para las indicaciones redondeadas deberán ser del
20% de t ó 1/8pulg(3mm), cualquiera que sea el menor.
(2) Para soldaduras en material con espesores menores de 1/8 pulg(3mm), el número
máximo de indicaciones redondeadas aceptables no deberá exceder de 12 en una
longitud de 6 pulg. (150mm) de soldadura. Un número menor proporcional de
indicaciones redondeadas deberá ser permitido en soldaduras menores de 6pulg (150
mm.) de longitud.
(3) Para soldaduras en material con espesor de 1/8 pulg. (3mm) o mayores, las gráficas en
la Figura QW – [Link] (b) (4) representan los tipos aceptables máximos, de indicaciones
redondeadas ilustradas en configuraciones en forma típica agrupadas, clasificadas, y
dispersas al azar. Las indicaciones redondeadas menores de 1/32 pulg. (0.8mm) de
diámetro máximo no deberán ser consideradas en los ensayos de aceptación
radiográficos de soldadores y de operadores de soldadura en estos rangos de espesores
de material.
47
Figura QW – [Link] (b) (4)
Cartas de Indicaciones Redondeadas
48
QW-[Link] Soldaduras de Producción. El criterio de aceptación para soldadores u
operadores de soldaduras quienes califican en soldaduras de producción mediante
radiografía como se permite en QW-304.1 o QW.305.1 deberá ser por QW-[Link].
(a) Toda indicación caracterizada como grieta, falta de fusión, o penetración incompleta
son inaceptables independientemente de la longitud.
(b) Las indicaciones que exceden 1/8 pulg. ( 3 mm.) en su longitud son consideradas
relevantes, y son inaceptables cuando sus longitudes exceden:
(1) 1/8 pulg. (3mm.) para t de hasta 3/8 pulg. (10 mm.).
(2) 1/3 t para t desde 3/8 pulg. Hasta 2-1/4 pulg. (10 mm. hasta 57 mm.).
(3) 3/4 pulg. (19 mm.) para t mayor de 2-1/4 pulg. (57 mm.), donde t
49
(c) Si la soldadura que se examina es una soldadura de producción, el examinador puede
ser calificado y certificado de acuerdo con los requisitos del código de referencia como
una alternativa a los requisitos de este párrafo.
50
TORSIÓN REQUERIDA PARA LA PRUEBA DE ESPÁRRAGOS DE
ACERO AL CARBONO ROSCADOS.
DIAMETRO NOMINAL DEL DESIGNACIÓN DE SERIES TORQUE DE LA PRUEBA
ESPÁRRAGO, Pulg. (mm) Y ROSCAS/Pulg. Pie-Lib (Joule)
¼ (6.4) 28UNF 5.0(6.8)
¼ (6.4) 20UNC 4.2 (5.7)
5/16 (7.9) 24UNF 9.5 (12.9)
5/16 (7.9) 18UNC 8.6 (11.7)
3/8 (9.5) 24UNF 17 (23.0)
3/8 (9.5) 16UNC 15 (20.3)
7/16 (11.1) 20UNF 27 (36.6)
7/16 (11.1) 14UNC 24 (32.5)
½ (12.7) 20UNF 42 (57.0)
½ (12.7) 13UNC 37 (50.2)
9/16 (14.3) 18UNF 60 (81.4)
9/16 (14.3) 12UNC 54 (73.2)
5/8 (15.9) 18UNF 84 (114.0)
5/8 (15.9) 11UNC 74 (100.0)
¾ (19.0) 16UNF 147 (200.0)
¾ (19.0) 10UNC 132 (180.0)
7/8 (22.2) 14UNF 234 (320.0)
7/8 (22.2) 9UNC 212 (285.0)
1 (25.4) 12UNF 348 (470.0)
1 (25.4) 8UNC 318 (430.0)
51
TORSIÓN REQUERIDA PARA LA PRUEBA DE ESPÁRRAGOS DE
ACEROS INOXIDABLES AUSTENÍTICOS ROSCADOS.
52
de habilidad debe ser soldada de acuerdo con una WPS (especificación de procedimiento
de soldadura) calificada según QW-301.2.
Cada espárrago (cinco juntas) debe ser probado por martillado hasta que un cuarto de su
longitud esté plano sobre la pieza de prueba o por doblez del espárrago hasta un ángulo
de al menos 15º y regresándolo a su posición original usando un dispositivo de prueba y
un adaptador posicionador cuyas dimensiones estén de acuerdo con la figura QW-466.4.
QW-192.2.2 Criterio de Aceptación – Pruebas de Doblez y Martillado. Para poder aprobar
las pruebas, cada una de las cinco soldaduras de espárragos y la zona afectada por el calor
(HAZ) deben estar libre de separación visible o fractura después del doblez y enderezado
o después del martillado.
Cuando la sección del Código que aplica requiera el uso de este parágrafo para la
calificación del modelo de prueba de tubo a lámina-tubo se aplicará según QW-193.1
hasta QW-193.1.3.
QW-193.1 Probetas de Calificación de Procedimientos. Se requieren 10 modelos de
soldaduras para calificar cada procedimiento de soldadura tubo a lamina-tubo. El
ensamblaje del modelo esencialmente deberá duplicar el diseño de la junta a ser usada
en producción, dentro de los límites de las variables esenciales según QW- 288.
El ensamblaje del modelo de la prueba deberá ser preparado con el elemento de la
plancha-tubo que tenga un espesor no menor que el menor de los espesores de la plancha
-tubo de producción ó 2 pulgs. (50 mm). Para las soldaduras de tubo a plancha-tubo unas
láminas-tubos revestidas, el revestimiento o capa de metal de soldadura superpuesto
(overlay) puede estar representado por un material base con una composición química
que sea esencialmente equivalente a la composición del revestimiento. Todas las
soldaduras en el ensamblaje del modelo deberán ser sometida a las pruebas siguientes y
deberán cumplir el criterio de aceptación aplicable.
QW-193.1.1 Examinación Visual. Las superficies accesibles de las soldaduras deberán ser
examinadas visualmente sin magnificación requerida. Las soldaduras deberán mostrar
fusión completa y estar libre de grietas visuales o indicaciones de porosidad, no debe
haber evidencia de quemada a través de las paredes del tubo.
QW-193.1.2 Líquidos Penetrantes. La inspección por líquidos penetrantes deberá cumplir
con los requerimientos de la sección V, Articulo 6. Las superficies de la soldadura deberán
cumplir con los requerimientos de QW-195.2.
QW-193.1.3 Examen – Macrográfico. Las soldaduras del modelo deberán ser seccionadas
a través del centro del tubo para la macro-examinación. Las cuatro superficies expuestas
deben ser pulidas y atacadas químicamente con una solución apropiada (ver QW- 470)
para dar una definición clara del metal de la soldadura y de la zona afectada por el calor
(HAZ). Usando una magnificación de 10x, a 20x, las secciones transversales expuestas de
la soldadura deberán confirmar:
53
(b) Sin grietas
(c) La fusión completa del depósito de la soldadura dentro de lámina-tubo y la cara de la
pared del tubo.
QW-193.2 Probetas para la calificación de habilidades. Se requieren un mínimo de cinco
modelos de soldaduras de tubo a plancha-tubo para calificar cada soldador u operador de
soldadura. Las mismas reglas en cuanto a la calificación de procedimiento deben seguirse
(QW-193.1). Con los siguientes requerimientos y excepciones:
54
(c) Cuatro o más indicaciones relevantes en una línea separada por 1/16pulg (1.5mm) ó
menos (de borde a borde.
55
Donde el área del punto = π × d2/4
Y d = al diámetro mínimo de la soldadura por punto o proyección en la superficie de
contacto. El diámetro no deberá ser menor que el especificado en la Tabla QW-196.1.2
para el más delgado de los dos miembros base unidos:
QW-196.2.2. Las probetas para el ensayo de rasgadura deberán ser preparadas tal como
se muestra en la figura QW-462.8.1 para soldaduras de puntos y por la figura QW-462.8.2
para soldadura de costuras. Las probetas deberán ser rasgadas o separadas
mecánicamente, y la fractura debe ocurrir en el metal base por desgarre fuera de la
soldadura a fin de que la probeta sea aceptable.
56
QW-197.2.1 Ensayos Requeridos. Una probeta de ensayo de desgarre de al menos 6 pulg.
(150 mm) de largo deberá ser preparada como se muestra en la ilustración (a) de la figura
QW-464.2 y las probetas para el examen macrográfico como se muestra en la ilustración
(b) en la figura QW-464.2. Las probetas de ensayo para desgarre deberán ser rasgadas
aparte para su destrucción y la zona de fusión y penetración medida al porcentaje más
cercano de una 1 pulg. El extremo de cada tira del cupón macro debe ser pulido y atacado
químicamente para revelar claramente el metal de la soldadura. El ancho y profundidad
de la penetración de cada soldadura deberá ser medido al porcentaje más cercano de 1
pulg. Cada probeta deberá ser examinada de acuerdo con QW-197.1.
57
t = espesor de pared nominal
w= ancho de la probeta
Un borde de una tira de cada cupón debe ser pulida con un acabado de grano 600 con un
esmerilado final paralelo a lo largo del eje de la tira. La superficie pulida deberá ser
examinada a una magnificación de 5X. No son aceptables fusión incompleta u otras fallas
en la superficie pulida. Los defectos que ocurren en el metal base no asociados con la
soldadura no pueden ser considerados. Para secciones transversales no tubulares, se
deben preparar cuatro probetas de doblez de lado de los dos cupones restantes como se
especifica en la figura QW-462.2 y pulidas para su evaluación.
Todos los destellos deben ser removidos de las tiras y las soldaduras deben ser evaluadas
visualmente según QW-194. La mitad de las tiras de cada probeta del tubo será entonces
preparada como probeta de doblez de raíz y las tiras restantes deben ser preparadas
como probeta de doblez de cara en concordancia con QW-160. Las probetas deberán ser
ensayadas de acuerdo con QW160, a excepción de lo siguiente:
(a) Para los Números -P1, Los materiales de los grupos 2 hasta 4, el mínimo radio de doblez
(dimensión B en la figura QW-466.1) debe ser tres veces el espesor de la probeta.
(b) En lugar de QW-163, la suma de las longitudes de las fallas abiertas individuales de la
superficie convexa de todas las probetas de ensayos de doblez tomadas de cada tubo
individualmente no deberá exceder de 5% de la circunferencia externa de ese tubo de
ensayo.
QW-199.2 Soldadura por Destellos (Flash Weld) – Ensayos y Cupones de Ensayo para la
Calificación de Habilidades. Uno de los cupones de ensayo debe ser soldado, cortado en
tiras, evaluado visualmente, y ensayado por doblez de acuerdo con QW-199.1.3. No se
requiere pulido y examinación de la sección transversal.
58
APENDICE I
CARTAS DE INDICACIONES REDONDEADAS
La ilustración que apareció en este Apéndice en la Edición previa y Adenda ha sido
designada como la Figura QW-[Link](b)(4), la cual sigue QW-[Link](b)(3).
59
ARTICULO II
CALIFICACIONES DE PROCEDIMIENTOS DE SOLDADURA
QW-200 GENERAL
QW-200.1 Cada organización deberá preparar las Especificaciones de Procedimientos
de Soldadura escritas las cuales se definen como sigue:
(a) Especificación de Procedimiento de Soldadura (WPS). Una WPS es un procedimiento
de soldadura calificado escrito preparado para proveer la dirección para realizar
soldaduras de producción según los requerimientos del Código. La WPS ú otros
documentos se pueden usar para proveer dirección al soldador ú operador de soldadura
para asegurar cumplimiento con los requerimientos del Código.
(b) Los contenidos de la WPS. La WPS terminada deberá describir todas las variables
esenciales, no esenciales, y, cuando se requiera, las variables esenciales suplementarias
para cada uno de los procesos de soldadura usados en la WPS. Estas variables están
enlistadas para cada proceso según QW-250 y son definidas en el Artículo IV, Datos de
Soldadura. La WPS deberá referenciar el soporte de Registro(s) de Calificación de
Procedimiento (PQR) descrito(s) en QW-200.2. La organización puede incluir cualquier
otra información en la WPS que pueda ser útil al hacer un conjunto soldado según el
Código.
(c) Cambios en la WPS. Se pueden hacer cambios en las variables no esenciales de una
WPS para adaptarse a los requerimientos de producción sin recalificación siempre que
tales cambios estén documentados con respecto a las variables esenciales, no esenciales
y, cuando sean requeridas las variables esenciales complementarias para cada proceso.
Esto se puede mediante la enmienda de la WPS o mediante el uso de una WPS nueva. Los
cambios en variables esenciales o en variables esenciales suplementarias (cuando se
requieran) requieren recalificación de la WPS (PQRs nuevos ó adicionales para soportar
el cambio en las variables esenciales ó en las variables esenciales suplementarias).
(d) Formato de WPS. La información requerida que debe estar en la WPS puede estar en
cualquier formato, escrito o tabular, para adaptarse a las necesidades de cada
organización, mientras que cada variable no esencial, y, cuando sea requerida, las
variables esenciales suplementarias delineadas en QW-250 sea incluida o referenciada.
El Formato QW-482 (ver Apéndice B No obligatorio) se ha suministrado como una guía
para la WPS. Este formato incluye los datos requeridos para los procesos SMAW, SAW,
GMAW y GTAW. Es sólo una guía y no enumera todos los datos requeridos para otros
procesos, También pone en lista algunas variables que no se aplican a todos los procesos
(por ejemplo., poniendo en lista el gas de protección el cual no se requiere para SAW). La
guía no se presta así misma fácilmente para la especificación de procedimiento con
procesos múltiples (por. ejemplo., pase de raíz con GTAW con relleno de SMAW).
Prohibida la Reproducción de este Material por Cualquier Vía, wmendozaws@[Link],
60
QW-200.2 Cada organización deberá ser requerida para preparar un registro de
calificación de procedimiento el cual es definido como sigue:
(a) Registro de Calificación de Procedimiento (PQR). El PQR es un registro de variables
registradas durante la soldadura de los cupones de ensayos. También contiene los
resultados de los ensayos de las probetas ensayadas. Las variables registradas caen
normalmente dentro de un rango pequeño de variables reales que se usarán en soldadura
de producción.
(b) Los contenidos del PQR. El PQR terminado documentará todas las variables esenciales,
y, cuando se requiera, las variables esenciales suplementarias de QW- 250 para cada
proceso de soldadura usado durante la soldadura del cupón de ensayo. Las variables no
esenciales ú otras variables usadas durante la soldadura del cupón de ensayo pueden ser
registradas según la opción de la organización. Todas las variables, si se registran, deberán
ser variables reales (incluyendo los rangos) usados durante la soldadura del cupón de
ensayo. Si las variables no son monitoreadas durante la soldadura, no deberán ser
registradas. No se desea que el rango completo ó el extremo de un rango dado de
variables que se van a usar en producción sean usadas durante la calificación, a menos
que sea requerido debido a una variable esencial específica ó, cuando se requiera, de una
variable esencial suplementaria.
El PQR deberá ser certificado de manera exacta por la organización. La organización no
puede subcontratar la función de la certificación. Esta certificación está destinada que sea
la verificación de la organización que la información en el PQR es un registro verdadero
de las variables que fueron usadas durante la soldadura del cupón de ensayo y que los
resultados de los ensayos (como sea requerido) de tensión, de doblez, ó de macro) están
en conformidad con la Sección IX.
Uno ó más combinaciones de procesos de soldaduras, metal de relleno, y otras variables
pueden ser usadas cuando se suelda un cupón de ensayo. El espesor aproximado del
metal de soldadura depositado, excluyendo el refuerzo de soldadura, deberá ser
registrado para cada conjunto de variables esenciales y, cuando se requiera, las variables
esenciales suplementarias. El metal de soldadura depositado que usa cada conjunto de
variables deberá ser incluido en las probetas del ensayo de tensión, doblez, de impacto y
otros ensayos mecánicos que son requeridos.
(c) Cambios en el PQR. No se permiten cambios en el PQR excepto como se describe abajo.
Las correcciones de la redacción ó de adendas en el PQR son permitidas. Un ejemplo de
corrección de la redacción es un Número P, un Número F, ó un Número A que fue asignado
a un metal base en particular ó a un metal de relleno.
Un ejemplo de una adenda sería un cambio que resulta por un cambio del Código. Por
ejemplo, la Sección IX puede asignar un nuevo Número F a un metal de relleno ó adoptar
un nuevo metal de relleno bajo un Número F establecido. Esto puede permitirse,
dependiendo de los requerimientos del Código de construcción en particular, una
organización que use otros metales de relleno que caen dentro de ese Número F particular
donde, antes de la revisión de Código, la organización fué limitada a la clasificación
particular del electrodo que se usó durante la calificación. Se puede incorporar
Prohibida la Reproducción de este Material por Cualquier Vía, wmendozaws@[Link],
61
información adicional en un PQR en una fecha posterior siempre y cuando la información
sea confirmada que ha sido parte de la condición de calificación original mediante el
registro de laboratorio ó datos similares.
Todos los cambios a un PQR requieren recertificación (incluyendo la fecha) por la
organización.
(d) El formato del PQR. El formato QW – 483 (Ver Apéndice B No obligatorio) ha sido
suministrado como una guía para el PQR. La información requerida que va a estar en el
PQR puede estar en cualquier formato que se ajuste a las necesidades de cada
organización, siempre que sea incluida cada variable esencial y, cuando se requiera, la
variable esencial suplementaria, requerida por QW – 250 sea incluida. También los tipos
de ensayos, números de ensayos, y los resultados de los ensayos que deberán ser listados
en el PQR.
El formato QW – 483 no se presta fácilmente así mismo para cubrir las combinaciones de
los procesos de soldaduras ó más de un metal de relleno de un número F en un cupón de
ensayo. Adicionalmente los esquemas ó la información puede ser adjuntadas ó
referenciadas al registro de las variables requeridas.
(e) Disponibilidad del PQR. El PQR deberá estar disponible, para la revisión, pero no
necesita estar disponible para el soldador ú operador de soldadura.
(f) WPSs Múltiples con un PQR o PQRs Múltiples con una WPS. Varias WPSs pueden ser
preparadas de los datos de un solo PQR (por ejemplo., un PQR con una plancha en
posición 1G puede soportar las WPSs en las posiciones F, V, H y O en plancha ó tubo dentro
de todas las otras variables esenciales). Una sola WPS puede cubrir varios conjuntos de
rangos de variables esenciales mientras exista un PQR que soporte cada variable esencial
y, cuando se requiera, la variable esencial suplementaria [por ejemplo., una sola WPS
puede cubrir un rango de espesores desde 1/16pulg (1.5 mm.) hasta 1-1/4pulg (32 mm.)
si existen PQRs para ambos rangos de espesores, tanto de 1/16pulg (1.5 mm.) hasta 3/16
pulg(5mm.) y rangos de espesores de 3/16pulg (5mm.) hasta 1-1/4pulg (32mm.)].
62
otros metales como se aplican en la Sección VIII, y para varias clases de construcciones
requeridas por la Sección III. Los criterios de aceptación para los ensayos de resistencia al
impacto son como se establecen en las otras Secciones del Código.
63
QW-451, y deberán ser removidos en una manera similar a aquellos que se muestran en
QW-463. Si cualquier probeta de ensayo requerida por QW-451 falla en cumplir los
criterios de aceptación aplicables, el cupón de ensayo se considerará como fracasado.
Cuando se pueda determinar que la causa de la falla no está relacionada con los
parámetros de soldadura, puede ser soldado otro cupón de ensayo usando parámetros
de soldaduras idénticos.
Por otra parte, si existe un material adecuado del cupón de ensayo original, pueden ser
removidas las probetas de ensayo adicionales tan cerca como sea factible a la ubicación
de la probeta original para reemplazar las probetas de ensayo que fallaron.
Cuando se ha determinado que la falla del ensayo fue causada por una variable esencial
ó esencial suplementaria puede ser soldado un nuevo cupón de ensayo con cambios
apropiados a las variables que se determinó que causaron la falla del ensayo. Si el nuevo
ensayo aprueba, se deberán documentar las variables esenciales y esenciales
suplementarias en el PQR.
Cuando se determina que la falla del ensayo fue causada por uno ó más factores
relacionados con la soldadura diferentes a las variables esenciales ó esenciales
suplementarias, puede ser soldado un nuevo cupón de ensayo con los cambios
apropiados de los factores relacionados con la soldadura que determinaron la causa de la
falla del ensayo. Si el nuevo ensayo aprueba, los factores relacionados con la soldadura
que determinaron la causa de la falla del ensayo previo deberán ser direccionados por la
organización para asegurar que las propiedades requeridas se alcanzaron en la
producción del elemento soldado.
Donde la calificación es solamente para soldaduras de filetes, los requerimientos son
dados en QW – 202.2(c); y donde la calificación es solamente para soldaduras de
espárragos, los requerimientos son dados en QW – 202.5.
64
probetas para ensayos de tracción y flexión se pueden mecanizar al espesor requerido
para el metal base más delgado antes del ensayo.
(b) Calificación para Soldaduras de Ranura de Penetración Parcial. Las soldaduras de
ranura de penetración parcial deberán ser calificadas de acuerdo con los requerimientos
de QW-451 tanto para el espesor del metal base y el espesor del metal de soldadura
depositado, excepto que no sea necesario que exista límite máximo en el espesor del
metal base siempre que la calificación hecha en metal base tenga un espesor de 1-1/2
pulg. (38 mm) ó más. Cuando se sueldan cupones de ensayos de espesores diferentes, se
deben cumplir las disposiciones de (a) para probetas de ensayo de espesor diferente.
(c) Calificación para Soldaduras de Filete. La calificación de WPS para soldaduras de filete
se puede hacer en cupones de ensayos de soldaduras de ranura usando probetas de
ensayos especificados en (a) ó (b). Los procedimientos de soldaduras de filete así
calificados, se pueden usar para soldar todos los espesores de metales base, para todos
los tamaños de soldadura de filetes, y todos los diámetros de tubos ó caños de acuerdo
con la tabla QW-451.4. Las soldaduras de filete que no retienen presión, definida así en
otras secciones del Código, pueden ser como una alternativa calificada solamente con
soldaduras de filetes. Los ensayos deberán ser realizados de acuerdo con QW-180. Los
límites de calificación deberán estar de acuerdo con la tabla QW-451.3.
65
(2) Para todos los otros metales, el espesor del miembro más grueso deberá estar dentro
del rango permitido por QW-451, excepto que no se requiere limitación sobre el espesor
máximo del miembro de producción más grueso siempre y cuando la calificación haya
sido hecha sobre metal base con espesores de 1-1/2pulg (38 mm.) ó mayores. Más de una
calificación de procedimiento puede ser requerido para calificar algunas combinaciones
de espesores diferentes.
A menos que de otra manera sea requerido específicamente por las variables de
soldadura (QW-250), una calificación en cualquier posición califica el procedimiento para
todas las posiciones. El proceso de soldadura y los electrodos deben ser apropiados para
ser usados en las posiciones permitidas en la WPS. Un soldador u operador de soldadura
que realice y pase el ensayo de la calificación de la WPS se califica para la posición
ensayada. Vea QW-301.2.
66
QW-211.1 Una capa superpuesta de metal de soldadura depositada sobre el metal base
que sigue a una WPS calificada puede ser considerada como el mismo Número-P cuando
cualquier metal base que tiene un análisis químico compatible.
Excepto como sea provisto de otro modo en QW-250, el tipo y las dimensiones de la
ranura de soldadura no son variables esenciales.
QW-214.1 El tamaño de los cupones de ensayos, los límites de calificación, los ensayos
y examinaciones requeridos, y las probetas de ensayos serán como se especifica en QW-
214.2 y la tabla QW-453.
67
QW-214.3 Las variables esenciales deberán ser como se especifica en QW-250 para el
proceso de soldadura aplicado.
QW-215.1 Para la soldadura por haces de electrones y la soldadura por haz Laser
(excluyendo la soldadura por haz Laser de densidad de baja energía), El cupón de ensayo
para la calificación de la WPS será preparada, con la geometría de la junta que duplique a
aquella que se va a usar en producción. Si la soldadura de producción incluye una traslape
(completando la soldadura para volver a soldar sobre el área de inicio de la soldadura,
como en soldadura circunferencial), tal solapamiento estará incluido en el cupón de
ensayo para la calificación de la WPS.
QW-215.3. Las variables esenciales serán como se especifica en QW-260 y QW-264 para el
proceso de soldadura aplicable.
68
especifica en la WPS. Se permite el acondicionamiento de la superficie antes del examen
de líquidos penetrantes.
(b) Después del acondicionamiento de la superficie al espesor mínimo especificado en la
WPS, se debe realizar un mínimo de tres lecturas de dureza en cada una de las probetas
de las ubicaciones que se muestran en la Figura QW-462.5 (b) o la Figura QW-462.5 (e).
Todas las lecturas deberán cumplir con los requisitos de la WPS.
(c) El metal base se seccionará transversalmente a la dirección de la capa superpuesta de
revestimiento duro. Las dos caras del revestimiento duro expuestas al seccionarse deben
pulirse y atacarse con un ácido adecuado y deben examinarse visualmente con un
aumento de 5X para detectar grietas en el metal base o la zona afectada por el calor, falta
de fusión u otros defectos lineales. El revestimiento y el metal base deben cumplir con los
requisitos especificados en las WPS. Se examinarán todas las caras expuestas. Vea la
Figura QW-462.5 (b) para tuberías y la Figura QW-462.5 (e) para planchas.
(d) Cuando se especifica una composición química en la WPS, las probetas de análisis
químico deben retirarse en los lugares especificados en la Figura QW-462.5 (b) o la Figura
QW-462.5 (e). El análisis químico se realizará de acuerdo con la Figura QW-462.5 (a) y
estará dentro del rango especificado en la WPS. Este análisis químico no es necesario
cuando no se especifica una composición química en la WPS.
QW-216.3. Las variables de soldadura deberán ser como se especifica en QW-250 para
el proceso de soldadura aplicado
69
soldadura, y combinación de metal de relleno que se va a usar en la soldadura de
producción. Para metales que no están incluidos en la Tabla QW/QB- 422, el metal usado
en la plancha de ensayo estará dentro del rango de la composición química que aquella
que se va a usar en producción. El rango de espesor calificado para el metal base y el (los)
metal(es) de relleno se basará en el espesor real del cupón de ensayo para cada uno como
se aplique a QW-451, excepto aquel espesor mínimo de metal de relleno que une la
porción revestida del conjunto soldado se basará en un análisis químico efectuado de
acuerdo con la tabla QW-453. Se harán los ensayos de tracción y de doblez requeridos en
QW-451 para soldaduras de ranura, y ellas contendrán el espesor completo del
revestimiento a través de la sección reducida de la probeta. La línea de enlace entre el
revestimiento original y el metal base no será considerada al evaluar los ensayos de
doblez de lado si el revestimiento fue aplicado por un proceso diferente de soldadura de
fusión.
(b) Las variables esenciales y no esenciales según QW- 250 se aplicarán para cada proceso
de soldadura usado en producción para unir la porción del metal base del conjunto
soldado. Los PQRs que soportan a esta porción de la WPS no necesitan estar basados en
los cupones de ensayos hechos con el metal revestido. Para la porción de soldadura de la
capa superpuesta resistente a corrosión, se aplicarán las variables esenciales según QW-
251.4 y el cupón de ensayo y los ensayos serán de acuerdo con la tabla QW-453. La WPS
limitará la profundidad de la ranura, la cual recibirá la capa superpuesta resistente a la
corrosión a fin de asegurar el desarrollo de la resistencia completa de la soldadura
subyacente en el metal base.
QW-218.1. Las WPSs para conectar forros aplicados deben ser calificados de acuerdo
con QW-202.2 (a), (b), o (c).
QW-218.2. Como una alternativa a lo antes descrito, cada proceso a ser usado en
conectar los forros aplicados al metal base debe ser calificado en un cupón de ensayo
soldado en la forma y arreglos para ser usado en construcción, usando materiales que
estén dentro del orden de composición química del metal que se va a usar para la plancha
base, el forro, y el metal de soldadura. Se aplicarán las variables esenciales de QW-250
excepto aquellas respecto de espesor del metal base ó del espesor de metal de soldadura.
Se harán ensayos de calificación para cada posición que se va a usar en soldadura de
producción de acuerdo con la tabla QW-461.9, excepto que la calificación en posición
vertical progresión ascendente, calificará para todas las posiciones. Una sección
transversal por cada posición ensayada será seccionada, pulida, y atacada químicamente
para mostrar claramente la demarcación entre el metal base y el metal de soldadura. A
fin de ser aceptable, cada probeta exhibirá fusión completa del metal de soldadura con el
metal base y libre de grietas.
70
QW-218.3. Cuando se requiere análisis químico del depósito de soldadura para
cualquier elemento, se ejecutará un análisis químico según la tabla QW-453. Nota 9 para
aquellos elementos.
La soldadura por destellos estará limitada a la soldadura por destellos por resistencia
eléctrica automatizada. Los ensayos de calificación de procedimientos deben ser dirigidos
de acuerdo con QW-199.1.
QW-219.1. Tolerancia de las Variables. Las variables de la soldadura por destellos que
pueden requerir ajustes durante la soldadura de producción son relacionadas
sinérgicamente.
De acuerdo con esto, aun cuando las variables mostradas en la tabla QW-265 proveen
tolerancias en muchas condiciones de soldadura, la WPS especificara las mismas
condiciones mostradas en el PQR con tolerancias mostradas para no más de una variable
(por ejemplo., si se desea proveer una tolerancia en el cambio normal, todas las otras
variables mostradas en la WPS deben ser las mismas como son mostradas en el PQR). Si
se desea proveer las tolerancias en la WPS para dos variables, la primera variable con una
tolerancia debe ser ajustada en el punto medio de su tolerancia y deben soldarse dos
cupones de ensayo con cada uno de los extremos superiores e inferiores de la tolerancia
para la segunda variable (es decir., deben soldarse cuatro cupones). Estos cupones deben
ser soldados y ensayados de acuerdo con QW-199.1.3. Si se desea proveer tolerancias
para una variable, la primera de las dos variables debe ser ajustada en el punto medio de
su tolerancia, y dos cupones de ensayo deben ser soldado con cada uno de los extremos
superior e inferior de las nuevas tolerancias para la tercera variable (es decir., deben
soldarse cuatro cupones). Esto cupones deben ser examinados y ensayados de acuerdo
con QW-199.3.
No más de tres variables esenciales en una WPS pueden mostrar tolerancias.
Los ensayos de producción dirigidos de acuerdo con los requerimientos de otras secciones
pueden ser usados para satisfacer este requerimiento.
Los requerimientos de QW-221 hasta QW-223 deberán ser observados para todas las
calificaciones de procedimientos de soldadura hibridas
71
(a) Una adición o eliminación del proceso de soldadura usado en un proceso de soldadura
híbrida de aquellos usados durante la calificación.
(b) Un cambio en la secuencia del proceso usado en un proceso de la soldadura híbrida de
aquel usado durante la calificación.
(c) Un cambio en la separación del proceso usado en un proceso de soldadura híbrida
mayor del 10% de aquel usado durante la calificación (por ejemplo., medido en la
superficie de la soldadura, medido entre la antorcha del soplete y el láser, etc.).
(d) Un cambio en el ángulo, entre cada proceso de soldadura individual usado en un
proceso de soldadura híbrido o un cambio en cualquier ángulo entre el proceso de
soldadura híbrido y el material a ser soldado, mayor de 10 grados de aquel usado durante
la calificación.
(e) Un cambio en la altura entre los procesos individuales de soldaduras usados en el
proceso de soldadura híbrido y la superficie del material o un cambio en la altura entre el
proceso de soldadura híbrida y la superficie del material mayor del 10% de aquel usado
durante la calificación.
QW-251.2 Variables Esenciales. Las variables esenciales son aquellas en las cuales un
cambio, como se describe en las variables específicas, es considerado que afecta las
propiedades mecánicas del conjunto soldado, y requerirá recalificación de la WPS.
Las variables esenciales suplementarias. Se requieren para metales para los cuales otras
Secciones especifican ensayos de resistencia al impacto y son además las variables
esenciales para cada proceso de soldadura.
Prohibida la Reproducción de este Material por Cualquier Vía, wmendozaws@[Link],
72
QW-251.3 Variables No Esenciales. Las variables no esenciales son aquellas en las cuales
un cambio, como se describe en las variables específicas, puede ser realizadas en la WPS
sin recalificación.
(a) Las variables esenciales para procesos especiales de capas superpuestas (Overlay) con
metal de soldadura resistente a la corrosión y de revestimiento duro son como se indica
en las tablas siguientes para el proceso especificado. Se aplicarán sólo las variables
especificadas para procesos especiales. Un cambio en el proceso de soldadura resistente
a la corrosión ó de revestimiento duro requerirá recalificación.
(b) La WPS calificada para soldadura de capa superpuesta de metal de soldadura (Overlay)
resistente a la corrosión y de revestimiento duro, en conformidad con otras Secciones
cuando tales reglas de calificación fueron incluidas en esas Secciones, se puede usar con
las mismas provisiones como son estipuladas en QW-100.1.
73
TABLA QW-252
ESPECIFICACIONES DE PROCEDIMIENTOS DE VARIABLES DE SOLDADURAS (WPS)
SOLDADURA POR GAS OXI-COMBUSTIBLE (OFW)
PARAGRAFO RESUMEN DE VARIABLES ESENCIAL ESENCIAL SUPLEMENTARIA NO ESENCIAL
.1 φ Cambio en el diseño de ranura x
QW-402
.2 +/- Respaldo x
JUNTAS
.3 Composición del respaldo x
.10 φ Separación de la raíz x
.1 φ Numero - P x
QW-403
.2 Máximo espesor T Calificado x
METAL BASE
.3 φ Tamaño x
QW-404
.4 φ Numero - F x
METAL DE
RELLENO .5 φ Numero - A x
.12 φ Clasificación x
QW-405 .1 + Posiciones x
POSICIONES
QW-406
PRECALENTA .1 Disminución > 100 ºF (55º C)
MIENTO x
QW-407
PRECALENTA .1 φ PWHT
MIENTO
x
POSTERIOR
QW-408 GAS .7 φ Tipo de gas combustible x
.1 φ Recto u ondulado x
.2 φ Características de la llama x
QW-410 .4 φ Técnicas x
TECNICAS
.5 φ Método de limpieza x
.26 +/- Martillado x
.64 Uso de proceso térmico x
74
TABLA QW-252.1
ESPECIFICACIONES DE PROCEDIMIENTOS DE VARIABLES DE SOLDADURA
SOLDADURA POR GAS OXI-COMBUSTIBLE (OFW)
VARIABLES PARA PROCESOS ESPECIALES Recargue Duro por Fusión de Rocío
Capa Superpuesta de Metal de Capa Superpuesta de Metal (metalización por Rocío)
PARAGRAFO Soldadura de recubrimiento duro de Soldadura Resistente a la (QW-216)
(QW-216) Corrosión (QW-214)
QW-402 .16 < que t terminado
JUNTAS .17 > t terminado
QW-403 .20 φ Numero - P φ Numero - P
METAL BASE
.23 φ T calificado φ T Calificado φ T Calificado
.12 φ Clasificación φ Clasificación
QW-404
.42 > 5% Rango de tamaño de
METAL DE RELLENO
partícula
.46 φ Velocidad de alimentación
del polvo
QW-405
POSICIONES .4 + Posición + Posición
QW-406 .4 Disminución > 100 ºF (55º C) Disminución > 100ºF (55ºC)
PRECALENTAMIENTO precalentamiento > Temperatura Precalentamiento> entre pasadas
Entre pases
.5 φ Mantener el precalentamiento
.6 φ P WHT φ PQHT
QW-407
.7 φ Precalentamiento después de la
PWHT
fusión
.7 φ Tipo de gas
.14 φ Presión de gas Oxi- combustible
QW-408
GAS .16 φ >Velocidad de alimentación de
gas del 5%
.19 φ Plasma/Comp. gas
.38 φ Capas simples a múltiples φ Múltiple a capa simple
.39 φ Tipo de soplete, tamaño de
boquilla
.44 φ >15% pieza de trabajo al
QW-410
soplete
TECNICA
.45 φ Preparación de superficie
.46 φ Soplete de rocío
.47 φ >15% temperatura de fusión o
método
75
TABLA QW-253
ESPECIFICACION DE PROCEDIMIENTOS DE VARIABLES DE SOLDADURA
SOLDADURA POR CON ELECTRODOS REVESTIDOS (SMAW)
PARAGRAFOS RESUMEN DE VARIABLES ESENCIALES ESENCIALES NO
SUPLEMENTARIAS ESENCIALES
.1 φ Diseño de ranura X
QW-402 .4 - Respaldo X
JUNTAS
.10 φ Separacion de raiz X
.11 +/- Retenedores X
.5 φ Numero de grupo X
.6 T Rugosidad Límite X
QW-403
METAL BASE .8 φ T calificado X
.9 t pase > ½” (13mm) X
.11 φ Número - P Calificado X
.13 φ Números - P 5/9/10 X
.4 φ Numero - F X
.5 φ Numero - A X
QW-404 .6 φ Diametro X
METAL DE RELLENO .7 φ Diametro>de ¼” X
.12 φ Clasificacion X
.30 φ t X
.33 φ Clasificacion X
QW-405 .1 + Posicion X
POSICION .3 φ Soldadura vertical X
QW-406 .1 Disminución >100ºF X
PRECALENTAMIENTO
.2 φ Mantener precal. X
.3 Aumento > 100ºF (IP) X
QW-407 .1 φ PWHT X
PWHT .2 φ PWHT ( T y rango de T) X
QW-409 .1 > Entrada de calor X
CARACTERISTICAS
.4 φ Corriente o polaridad X X
ELECTRICAS
.8 φ Rango de intensidad y voltaje X
.1 φ Recto u ondulado X
.5 φ Metodo de limpieza X
QW-410 .6 φ Metodo de ranurar atras X
TECNICA
.9 φ Pase/lado simple Multiple X X
.25 φ Manual o automatico X
.26 +/- Martillado
.64 Uso de proceso termico X
76
TABLA QW-253.1
ESPECIFICACION DE PROCEDIMIENTO DE VARIABLES DE SOLDADURAS
SOLDADURA POR ARCO CON ELECTRODOS REVESTIDOS (SMAW)
VARIABLES PARA PROCESOS ESPECIALES
VARIABLES ESENCIALES
PARAGRAFO CAPA SUPER PUESTA DE CAPA SUPER PUESTA VARIABLES NO
SUPERFICIE DURA (HFO) RESISTENTE A LA ESENCIALES PARA HFO y
QW-216 CORROSION (CRO) QW- CRO
214
QW-402 .16 < t terminado < t terminado
JUNTAS
QW-403 .20 φ Numero - P φ Numero - P
METALES BASE
.23 φT Calificado φ T Calificado
QW-404 .12 φ Clasificacion
METALES DE .37 φ Numero - A
RELLENO .38 φ Diametro( 1era capa)
QW-405 .4 + Posiciones + Posiciones
POSICIONES
QW-406 .4 Disminución>100ºF (55ºC) Disminución>100ºF(55ºC)
PRECALENTAMIENTO precalentamiento > precalentamiento >
Temperatura Entre pases Temperatura entre pases
.6 φ PWHT
QW-407 .9 φ PWHT φ
PWHT
QW-409 .4 φ Corriente o Polaridad φ Corriente o Polaridad
CARACTERISTICAS .8 ɸ Rango I y E
ELECTRICAS .22 Incremento > 10% 1era Incremento > 10% 1era
capa capa
.1 φ Recto u ondulado
.5 φ Metodo de limpieza
QW-410 .26 +/- Martillado
TECNICA .38 φ Capa simple a ɸ Capa simple a
Multiple Multiple
77
TABLA QW-254
ESPECIFICACIONES DE PROCEDIMIENTOS DE VARIABLES DE SOLDADURA (WPS)
SOLDADURA POR ARCO SUMERGIDO (SAW)
PARAGRAFO RESUMEN DE VARIABLES ESENCIALES ESENCIALES NO ESENCIALES
SUPLEMENTA-
RIAS
.1 φ Diseño de Ranura X
.4 - Respaldo X
QW- 402 .10 φ Abertura de raiz X
JUNTAS
.11 +/- Retenedores X
.5 φ Numero de Grupo X
.6 Limites T X
QW-403 .8 φ Calificado T X
METALES BASE .9 t Pase ½” (13mm) X
.11 φ Número – P Calificado X
.13 φ Números – P 5/9/10 X
.4 φ Numero - F X
.5 φ Numero - A X
.6 φ Diametro X
.9 φ Clasif. Fundente-Alambre X
.10 φ Fundente aleado X
.24 ± o φ Suplementario X
QW-404 .27 φ Elementos de aleacion X
METALES DE RELLENO .29 φ Desigancion de fundente X
.30 t X
.33 φ Clasificacion X
.34 φ Tipo de fundente X
.35 φ Clasif. Fundente-alambre X X
.36 Escoria Retriturada X X
QW.405 POSICIONES .1 + Posicion
QW-406 .1 Disminucion > 100 ºF (55ºC) X
PRECALENTAMIENTO .2 φ Mantener precalent. X X
.3 Aumentar > 100ºF (55ºC) (IP)
QW-407 .1 φ PWHT X
PWHT .2 φ PWHT ( T y Rango de T) X X
QW409 .1 > Entrada de calor X X
CARACTERISTICAS .4 φ Corriente y polaridad X
ELECTRICAS .8 φ Rango de I y V X
.1 ɸ Rectos u ondulados X
.5 ɸ Metodo de limpieza X
.6 φ Metodo de resanado al reverso X
.7 φ Oscilacion X
QW-410 .8 φ distancia pieza-tubo X
TECNICA .9 φ Pase multiple a pase simple por X X
lado
.10 φ Electrodos simple a multiple X X
.15 ɸ Separación del elctrodo X
.25 ɸ Manual o automatico X
.26 ± Martillado X
.64 Uso de procesos termicos X
78
TABLA QW-254.1
ESPECIFICACIONES DE PROCEDIMIENTOS DE VARIABLES DE SOLDADURAS (WPS)
SOLDADURA POR ARCO SUMERGIDO (SAW).
VARIABLES DE LOS PROCESOS ESPECIALES
VARIABLES ESENCIALES
VARIABLES NO
CAPA SUPERPUESTA DE METAL CAPA SUPER PUESTA DE METAL
PARÁGRAFO ESENCIALES PARA
DE SOLDADURA DE SUPERFICIE DE SOLDADURA RESISTENTE A
(HFO) Y (CRO)
DURA (HFO) QW-216 LA CORROSION (CRO) QW-214
QW-410 .16 < t Terminado < t Terminado
JUNTAS
QW-403 .20 φ Numero - P φ Numero - P
METALES BASE .23 φ T Calificado φ T Calificado
.6 φ Tamaño de
electrodo nominal
QW-404 .12 φ Clasificación
METALES DE .24 +, - o φ > 10% en metal de +, - o φ > 10% en metal de
RELLENO relleno suplementario relleno suplementario
.27 Elementos de aleación
.37 φ Numero - A
.39 φ Composición nominal del φ Composición nominal del
fundente fundente
QW-405 .4 + Posición + Posición
POSICIONES
QW-406 .4 Disminución > 100 ºF (55º C) Disminución > 100 ºF (55ºC)
PRECALENTA- precalentamiento > Temperatura precalentamiento > Temperatura
MIENTO Entre pases Entre pases
QW-407 .6 φ PWHT
PWHT
.9 φ PWHT
QW-409 .4 φ Corriente o polaridad φ Corriente o polaridad
CARACTERÍSTICAS
ELÉCTRICAS .8 ɸ Rango I y E
.26 1era. Capa – entrada de calor > 1era. Capa – entrada de calor >
10% 10%
.1 φ Recto u ondulado
.5 φ Método de
limpieza
.7 φ Oscilación
.8 φ Distancia tubo-
pieza
QW-410 .15 φ Separación-
TÉCNICAS electrodo
.25 φ Manual o
automático
.26 ± Martillado
.38 φ Capa múltiple a simple φ Capa múltiple a simple
.40 - Mecanismo suplementario
.50 φ Números de electrodos φ Números de electrodos
79
TABLA QW-255
ESPECIFICACIONES DE PROCEDIMIENTOS DE VARIABLES DE SOLDADURAS (WPS)
PROCESOS DE SOLDADURA POR ARCO (GMAW) Y (FCAW)
PARAGRAFO RESUMEN DE VARIABLES ESENCIALES ESENCIALES NO
SUPLEMENTARIAS ESENCIALES
.1 φ Diseño de ranura X
QW-402 .4 - Respaldo X
JUNTAS .1O φ Abertura de raíz X
.11 ± Retenedores X
.5 φ Número de grupo X
.6 Límites de T X
QW-403 .8 φ T Calificado X
METALES .9 t Pase ½” (13mm) X
BASE .10 Límites de T (Arco Corto X
Circuito)
.11 Φ Número - P Calificado X
.13 φ Números P 5/9/10 X
.4 φ Numero - F X
.5 φ Numero- A X
.6 φ Diámetro
80
TABLA QW-255
ESPECIFICACIONES DE PROCEDIMIENTOS DE VARIABLES DE SOLDADURAS (WPS)
PROCESOS DE SOLDADURA POR ARCO (GMAW) Y (FCAW) (CONT.)
PARAGRAFO RESUMEN DE VARIABLES ESENCIALES ESENCIALES NO
COMPLEMENTRIAS ESENCIALES
.1 ± Arrastre o φ composición X
.2 φ Simple, mezcla o % X
.3 φ Velocidad de flujo X
QW-408
GAS .5 ± o φ Flujo de respaldo X
.9 - o φ Composición X
.10 Rastreo φ de composición X
QW-409 .1 > Entrada de calor X
CARACTERISTI- .2 φ Modo de transferencia X
CAS
.4 φ Corriente y polaridad X X
ELÉCTRICAS
.8 φ Rango de intensidad y voltaje X
.1 φ Recto u ondulado X
.3 φ Orificio, copa o tamaño de la X
boquilla
.5 φ Método de limpieza X
.6 φ Método de ranurado por atrás X
.7 φ Oscilación X
QW-410 .8 φ Distancia tubo-pieza X
TÉCNICAS .9 φ Pases múltiple a pase simple X X
por lado
.10 φ Electrodo simple a múltiple X X
.15 φ Separación del electrodo X
.25 φ Manual o automático X
.26 ± Martillado X
.64 Uso de procesos térmicos X
81
TABLA QW-255.1
ESPECIFICACIONES DE PROCEDIMIENTOS DE VARIABLES DE SOLDADURAS (WPS)
PROCESOS DE SOLDADURA POR ARCO (GMAW) Y (FCAW)
VARIABLES DE PROCESOS ESPECIALES
PARAGRAFO VARIABLES ESENCIALES VARIABLES NO
CAPA SUPERPUESTA DE CAPA SUPERPUESTA DE ESENCIALES PARA HFO Y
METAL DE SOLDADURADE METAL DE SOLDADURA CRO
SUPERFICIE DURA (HFO) RESISTENTE A LA
(QW-216) CORROSION (CRO) (QW-
214)
QW-402 .16 < t Acabado < t Acabado
JUNTAS
QW-403 .20 φ Numero - P φ Numero - P
METALES BASE .25 φ T Calificado φ T Calificado
.6 φ Tamaño nominal del
electrodo
.12 φ Clasificación
QW-404 .23 φ Forma del producto del φ Forma del producto
METALES DE RELLENO metal de relleno del metal de relleno
.24 ± o φ > 10% en metal de
relleno suplementario
.27 φ Elementos aleantes
.37 φ Numero - A
QW-405 POSICIONES .4 + Posición + Posición
QW-406 .4 Disminución > 100 ºF (55º C)
PRECALENTAMIENTO precalentamiento >
Temperatura Entre pases
QW-407 .6 φ PWHT
PWHT .9 φ PWHT
QW-408 .2 φ Simple, mezcla o % φ Simple, mezcla o %
GAS .3 φ Velocidad de flujo
QW-409 CARACTERÍSTICAS .4 φ Corriente y polaridad φ Corriente y polaridad
ELÉCTRICAS .8 ɸ Rango I y E
.26 1era. Capa – entrada de 1era. Capa – entrada de
calor > 10% calor > 10%
.1 φ Recto u ondulado
.3 φ tamaño de boquilla
Orificio o copa
.5 φ Método de limpieza
.7 φ Oscilación
QW-410 .8 φ Distancia tubo-pieza
TÉCNICAS .25 φ manual o automático
.26 + Martillado
.38 φ Capa simple a múltiple φ Capa simple a múltiple
.50 φ Número de electrodos φ Número de electrodos
82
TABLA QW-256
ESPECIFICACIONES DE PROCEDIMIENTOS DE VARIABLES DE SOLDADURAS (WPS)
PROCESO DE SOLDADURA POR ARCO (GTAW).
PARAGRAFO RESUMEN DE VARIABLES ESENCIALES ESENCIALES NO ESENCIALES
SUPLEMENTARIAS
QW-402 .1 φ Diseño de ranura X
JUNTAS .5 + Respaldo X
.10 φ Separación de raíz X
.11 ± Retenedores X
QW-403 .5 φ Número de grupo X
METALES .6 Límites de T X
BASE
.8 T Calificado X
.11 φ Número - P Calificado X
.13 φ Números - P 5/9/10 X
.3 φ Tamaño X
.4 φ Número F X
.5 φ Número A X
.12 φ Clasificación X
QW-404 .14 ± Relleno X
METALES .22 ± Inserto consumible X
DE RELLENO
.23 φ Forma de producto de metal X
de relleno
.30 φ t X
.33 φ Clasificación
.50 ± Fundente
QW-405 .1 + Posición X
POSICIÓN .3 φ Progresión X
QW-406 .1 Disminuir>100ºF (55ºC) X
PRECALEN- .3 Aumentar > 100ºF(55ºC) (IP) X
TAMIENTO
QW-407 .1 φ PWHT X
PQHT .2 φ PWHT X
.1 ± Rastreo o φ Composición X
.2 φ Simple, mezcla o % X
QW-408
GAS .3 φ Velocidad de flujo X
.5 ± o φ flujo de respaldo X
.9 - Respaldo o φ de composición X
.10 - Rastreo o ɸ de Composición X
83
TABLA QW-256
ESPECIFICACIONES DE PROCEDIMIENTOS DE VARIABLES DE SOLDADURAS (WPS)
PROCESO DE SOLDADURA POR ARCO (GTAW) (CONT.)
PARAGRAFO RESUMEN DE VARIABLES ESENCIAL ESENCIAL NO
SUPLEMENTARIA ESENCIAL
.1 > Entrada de calor X
.3 ± Intensidad de corriente X
QW-409 pulsante, I
CARACTERÍSTI- .4 φ Corriente o polaridad X X
CAS
ELECTRICAS .8 φ Rango de intensidad y voltaje X
.1 φ Recto u ondulado X
.3 φ Orificio,copa, o tamaño de X
boquilla
.5 φ Metodo de limpieza X
.7 φ Oscilacion X
.26 ± Martillado X
84
TABLA QW-256.1
ESPECIFICACIONES DE PROCEDIMIENTOS DE VARIABLES DE SOLDADURAS (WPS)
PROCESO DE SOLDADURA POR ARCO (GTAW).
VARIABLES DE PROCESOS ESPECIALES
VARIABLES ESENCIALES
PARAGRAFO CAPAS SUPERPUESTAS DE METAL CAPAS SUPERPUESTAS DE VARIABLES NO
DE SOLDADURA DE SUPERFICIE METAL DE SOLDADURA ESENCIALES PARA HFO Y
DURA (HFO) QW- 216 RESISTENTES A LA CORROSIÓN CRO
(CRO) QW- 214
QW-402 .16 < t Terminado < t Terminado
JUNTAS
QW-403 .20 ɸ Numero - P ɸ Numero - P
METALES BASE .23 ɸ T Calificado ɸ T Calificado
.3 ɸ Tamaño de alambre
QW-404 .12 ɸ Clasificación
METALES DE RELLENO .14 ± Metal de relleno ± Metal de relleno
.23 φ Forma de producto de metal de φ Forma de producto de metal de
relleno relleno
.37 ɸ Numero-A
QW-405 .4 + Posición
POSICIONES
QW-406 .4 Disminuir > 100°F (55°C) Disminuir > 100°F (55°C)
PRECALENTAMI-ENTO Precalentamiento > Entre pases Precalentamiento> Entre pases
QW-407 .6 ɸ Tratamiento Térmico Post
PWHT Soldadura
.9 ɸ Tratamiento Térmico Post
Soldadura
QW-408 .2 φ de simple, mezcla o % φ de simple, mezcla o %
GAS .3 φ en la velocidad de flujo
QW-409 .4 φ de corriente o polaridad φ de corriente o polaridad
CARACTERÍSTICAS .8 φ de Intensidad y voltaje
ELÉCTRICAS .26 1ra. capa entrada de calor > del 10% 1ra. capa entrada de calor > del
10%
.1 ф de Recto u ondulado
.3 φ de Orificio, copa, o
tamaño de boquilla
.5 φ en el método de limpieza
.7 φ en la oscilación
.15 φ en la separación del
QW-410 electrodo
TÉCNICAS .25 φ de manual o automático
.26 ± Martillado
.38 φ de capa múltiple a simple φ de capa múltiple a simple
.50 φ del Nº de electrodos φ del Nº de electrodos
.52 ф de entrega del metal de
relleno
85
TABLA QW-257
ESPECIFICACIONES DE PROCEDIMIENTOS DE VARIABLES DE SOLDADURAS (WPS)
PROCESO DE SOLDADURA POR ARCO PLASMA (PAW).
PARAGRAFO RESUMEN DE VARIABLES ESENCIALES ESENCIALES NO ESENCIALES
SUPLEMENTARIAS
.1 φ Diseño de ranura X
QW-402
.5 + Respaldo X
JUNTAS
.10 φ Separación de raíz X
.11 ± Retenedores X
.5 φ Numero de grupo X
.6 Límites de T X
QW-403
METALES BASE .8 T Calificado X
.12 φ Número - P ó derretimiento X
.3 φ Tamaño X
.4 φ Número F X
.5 φ Número A X
QW-404 .12 φ Clasificación X
METALES DE RELLENO
.14 ± Relleno X
.22 ± Inserto consumible X
.23 φ Forma de producto de metal de X
relleno
.27 φ X
.30 φ Clasificación X
.33 X
QW-405 .1 + Posición X
POSICIONES .3 φ Progresión X
QW-406 .1 Disminuir >100ºF (55ºC) X
PRECALENTAMIENTO
.3 Aumentar > 100ºF(55ºC) (IP) X
QW-407 .1 φ Tratamiento Térmico Post X
PWHT Soladura
.2 φ Tratamiento Térmico Post Soladura X
(T y Rango de T)
.1 ± Rastreo o φ Composición X
.4 φ Composición X
QW-408 .5 ± O ɸ de flujo de respaldo X
GAS .9 - de respaldo o ɸ de Composición X
.10 - De rastreo o φ de composición X
.21 ɸ en la velocidad de flujo
QW-409 .1 > Entrada de calor X
CARACTERÍSTICAS .4 φ de corriente o polaridad X X
ELÉCTRICAS .8 φ en el rango de intensidad y voltaje X
.12 φ de electrodo de tungsteno x
86
TABLA QW-257
ESPECIFICACIONES DE PROCEDIMIENTOS DE VARIABLES DE SOLDADURAS (WPS)
PROCESO DE SOLDADURA POR ARCO PLASMA (PAW).(Cont.)
PARAGRAFO RESUMEN DE VARIABLES ESENCIALES ESENCIALES NO
SUPLEMENTARIAS ESENCIALES
.1 φ Recto u ondulado X
.3 φ Orificio,copa, o tamaño de X
boquilla
.5 φ Metodo de limpieza X
.7 φ Oscilacion X
.26 ± Martillado X
87
TABLA QW-257.1
ESPECIFICACIONES DE PROCEDIMIENTOS DE VARIABLES DE SOLDADURAS (WPS)
PROCESO DE SOLDADURA POR PLASMA (PAW).
VARIABLES DE PROCESOS ESPECIALES
VARIABLES ESENCIALES
PARAGRAFO CAPAS SUPERPUESTAS DE METAL CAPAS SUPERPUESTAS DE RECARGUE DURO DE FUSIÓN POR VARIABLES NO
DE SOLDADURA DE SUPERFICIE METAL DE SOLDADURA ROCÍO (METALIZACIÓN POR ROCÍO) ESENCIALES PARA
DURA (HFO) QW- 216 RESISTENTES A LA CORROSIÓN QW-216 HFO Y CRO
(CRO) QW- 214
QW-402 .16 < t Terminado < t Terminado
JUNTAS
QW-403 .20 ɸ Numero - P ɸ Numero - P ɸ Numero - P
METALES .23 ɸ T Calificado ɸ T Calificado
BASE
.12 ɸ Clasificación ɸ Clasificación
.14 ± Metal de relleno ± Metal de relleno
.23 φ Forma de producto de metal φ Forma de producto de metal
de relleno de relleno
QW-404 .37 ɸ Numero-A
METALES DE .41 ɸ Velocidad de alimentación del ɸ Velocidad de alimentación del
RELLENO polvo >10% polvo >10%
.42 ɸ > 5% Tamaño de la Partícula
.43 ɸ Tamaño de la Partícula ɸ Tamaño de la Partícula
.44 ɸ Tipo de Polvo ɸ Tipo de Polvo
.46 ɸ Velocidad de alimentación del
polvo
QW-405 .4 + Posición + Posición + Posición
POSICIONES
QW-406 .4 Disminuir > 100°F (55°C) Disminuir > 100°F (55°C) Disminuir > 100°F (55°C)
PRECALEN- Precalentamiento > Entre Pases Precalentamiento> Entre pases Precalentamiento> Entre pases
TAMIENTO
.6 ɸ Tratamiento Térmico ɸ Tratamiento Térmico Post
Posterior a la Soldadura Soldadura
QW-407 .7 ɸ Tratamiento Térmico Posterior a la
PWHT Soldadura Después de la fusión
.9 ɸ Tratamiento Térmico
Posterior a la Soldadura
.1 ± Rastreo o
cambio en la
composición
.16 ɸ Gas de alimentación del arco o ɸ Gas de alimentación del arco o ɸ Gas de alimentación del arco o
QW-408 metal > 5% metal > 5% metal > 5%
GAS .17 ɸ Tipo o Mezcla ɸ Tipo o Mezcla
.18 ɸ> del 10% en la composición de ɸ> del 10% en la composición de
la mezcla la mezcla
.19 ɸ Composición de plasma o gas de
alimentación
.20 ɸ Rango de velocidad del gas de
plasma
.4 φ de corriente o polaridad φ de corriente o polaridad
QW-409 .8 ɸ Rango de
CARÁCTE- Intensidad y
RÍSTICAS Voltaje
ELÉCTRICAS .12 ɸ tipo o Diámetro del Electrodo
.23 ɸ Intensidad y Voltaje > 10%
.24 ɸ Vatios del alambre de relleno ɸ Vatios del alambre de relleno
> 10% > 10%
.25 ɸ Intensidad y Voltaje > 10% ɸ Intensidad y Voltaje > 10%
88
TABLA QW-257.1
ESPECIFICACIONES DE PROCEDIMIENTOS DE VARIABLES DE SOLDADURAS (WPS)
PROCESO DE SOLDADURA POR PLASMA (PAW). (Cont.)
VARIABLES DE PROCESOS ESPECIALES
VARIABLES ESENCIALES
PARAGRAFO CAPAS SUPERPUESTAS DE CAPAS SUPERPUESTAS DE METAL RECARGUE DURO DE VARIABLES NO
METAL DE SOLDADURA DE SOLDADURA RESISTENTES A LA FUSIÓN POR ROCÍO ESENCIALES PARA
DE SUPERFICIE DURA CORROSIÓN (CRO) QW- 214 (METALIZACIÓN POR HFO Y CRO
(HFO) QW- 216 ROCÍO) QW-216
ɸ Recto u Ondulado
.1 (HFO and CRO
solamente)
.3 ɸ Tamaño del orificio,
copa o boquilla
.5 ɸ Método de limpieza
.7 ɸ Oscilación
.26 ± Martillado
.38 ɸ de Múltiple a una sola capa ɸ de Múltiple a una sola capa ɸ de Múltiple a una sola capa
QW-410
.41 ɸ Velocidad de avance > 15% ɸ Velocidad de avance > 15%
TÉCNICA
.43 ɸ Rango de Velocidad de
avance > 10%
.44 ɸ Antorcha al lugar de trabajo
> 15%
.45 ɸ preparación de la superficie
89
TABLA QW-258
ESPECIFICACIONES DE PROCEDIMIENTOS DE VARIABLES DE SOLDADURAS (WPS)
PROCESO DE SOLDADURA POR ELECTROESCORIA (ESW)
PARAGRAFO RESUMEN DE VARIABLES ESENCIALES ESENCIALES NO ESENCIALES
SUPLEMENTARIAS
QW-402 .1 ɸ En el Diseño de la Ranura X
JUNTAS .10 ɸ en la separación de la Raíz X
.11 ± Retenedores X
QW-403 .1 ɸ Numero - P X
METALES BASE .4 ɸ Numero de Grupo X
.9 Pase t > 1/2 Pulg. (13 mm) X
.4 ɸ Numero - F X
.5 ɸ Numero -A X
.6 ɸ en el Diámetro X
QW-404 .12 ɸ Clasificación X
METALES DE .17 ɸ Tipo de Fundente o X
RELLENO Composición
.18 ɸ de Alambre a la plancha X
.19 ɸ Guía Consumible X
.33 ɸ Clasificación X
.1 ɸ Tratamiento Térmico Post X
QW-407 Soldadura.
PWHT .2 ɸ Tratamiento Térmico Post X
Soldadura. (T & T rango)
QW-409 ɸ ± 15% del rango de
CARACTERÍSTI- .5 Intensidad y Voltaje X
CAS ELÉCTRICAS
.5 ɸ Método de limpieza X
.7 ɸ Oscilación X
QW-410 .10 ɸ De Electrodos de Simples a X X
TÉCNICA Múltiples
.15 ɸ Separación del electrodo X
.26 ± Martillado X
.64 Uso de procesos térmicos X
90
TABLA QW-258.1
ESPECIFICACIONES DE PROCEDIMIENTOS DE VARIABLES DE SOLDADURAS (WPS)
PROCESO DE SOLDADURA POR ELECTROESCORIA (ESW).
VARIABLES DE PROCESOS ESPECIALES
VARIABLES ESENCIALES
PARAGRAFO CAPAS SUPERPUESTAS DE CAPAS SUPERPUESTAS DE VARIABLES NO
METAL DE SOLDADURA DE METAL DE SOLDADURA ESENCIALES PARA HFO
SUPERFICIE DURA (HFO) RESISTENTES A LA CORROSIÓN Y CRO
(QW- 216) (CRO) (QW- 214)
91
TABLA QW-259
ESPECIFICACIONES DE PROCEDIMIENTOS DE VARIABLES DE SOLDADURAS (WPS)
PROCESO DE SOLDADURA POR ELECTROGAS (EGW)
PARAGRAFO RESUMEN DE VARIABLES ESENCIALES ESENCIALES NO ESENCIALES
SUPLEMENTARIAS
QW-402 .1 ɸ en el diseño de ranura X
JUNTAS
.10 ɸ en la separación de raíz X
.11 ± Retenedores X
.1 ɸ en el Numero P X
QW-403
METALES BASE .5 ɸ en el Numero de grupo X
.6 Límites de T X
.8 ɸ de T Calificado X
.9 Pase t > de ½” (13 mm) X
.4 ɸ en el Número F X
.5 ɸ en el Número A X
QW-404 .6 ɸ en el diámetro X
METALES DE
.12 ɸ en la Clasificación X
RELLENO
.23 ɸ en la forma de producto del X
metal de relleno
.33 ɸ en la Clasificación X
QW-406 .1 Disminuir > 100ºF (55ºC) X
PRECALENTAMIENTO
.1 ɸ en el Tratamiento Térmico Post X
QW-407 PWHT Soldadura
.2 ɸ en el Tratamiento Térmico Post X
Soldadura(Rango de Temperatura y
Temperatura)
QW-408 .2 ϕ Simple, mezcla, o % X
GAS
.3 Φ En la velocidad de Flujo F X
.7 ɸ en la oscilación X
.8 ɸ en la distancia tubo-pieza X
.9 ɸ en el pase de múltiple a X X
QW-410
simple por lado
TÉCNICA
.10 ɸ en los electrodos de simple a múltiples X
92
TABLA QW-260
ESPECIFICACIONES DE PROCEDIMIENTOS DE VARIABLES DE SOLDADURAS (WPS)
PROCESO DE SOLDADURA POR HACES DE ELECTRONES (EBW)
PARAGRAFO RESUMEN DE VARIABLES ESENCIALES ESENCIALES NO ESENCIALES
SUPLEMENTARIAS
QW-402 .1 ɸ en el diseño de ranura X
JUNTAS .2 - Respaldo X
.6 > abertura de montaje X
QW-403 .1 ɸ en el Numero P X
METALES BASE .3 ɸ en la penetración X
.15 ɸ en el Numero P X
.1 ɸ en la sección transversal o X
velocidad.
.2 < t ɸ en la composición X
QW-404 .8 ± o ɸ en la composición química X
METALES DE .14 ± metal de relleno X
RELLENO
.20 ɸ en el método de adición X
.21 ɸ en el análisis X
.33 ɸ en la Clasificación X
QW-406 .1 X
PRECALENTAMIENTO Disminuir > 100ºF (55ºC)
QW-407 PWHT .1 ɸ en el Tratamiento Térmico Post X
Soldadura
QW-408 GAS .6 ɸ en el ambiente X
QW-409 .6 ɸ en la Intensidad, Voltaje, X
CARACTERÍSTICAS velocidad, distancia , oscilación
ELÉCTRICAS .7 ɸ en la frecuencia pulsatoria X
.5 ɸ en el método de limpieza X
.7 ɸ en la oscilación X
.14 ɸ en el ángulo del eje del haz X
QW-410 .17 ɸ en el tipo de equipo X
TÉCNICA .18 > presión de vacío X
.19 ɸ en el tipo de filamento, X
tamaño, etc.
.20 + pase de lavado X
.21 Soldadura lateral 1vs lado 2 X
.64 Uso de procesos térmicos X
93
TABLA QW-261
ESPECIFICACIONES DE PROCEDIMIENTOS DE VARIABLES DE SOLDADURAS (WPS)
PROCESO DE SOLDADURA DE ESPÁRRAGOS (SW).
PARAGRAFO RESUMEN DE VARIABLES ESENCIALES ESENCIALES NO ESENCIALES
SUPLEMENTARIAS
QW-402 .8 ɸ en el tamaño y forma del X
JUNTAS espárrago
.9 - del fundente o férula X
QW-403 .17 ɸ en el metal base o Número P del X
METALES BASE metal del espárrago
QW-405 .1 + Posición X
POSICIONES
QW-406 .1 Disminuir > 100ºF (55ºC) X
PRECALENTAMIENTO
QW-407 PWHT .1 ɸ en el Tratamiento Térmico Post X
Soldadura
QW-408 GAS .2 ɸ de simple, mezcla, ó % X
.4 ɸ de corriente o polaridad X
QW-409 .9 ɸ en el tiempo del arco X
CARACTERÍSTICAS .10 ɸ en el amperaje X
ELÉCTRICAS .11 ɸ en la fuente de energía X
QW-410 .22 ɸ en el modelo de pistola o de X
TÉCNICA levante
.64 Uso de procesos térmicos X
94
TABLA QW-262
ESPECIFICACIONES DE PROCEDIMIENTOS DE VARIABLES DE SOLDADURAS (WPS)
PROCESO DE SOLDADURA POR FRICCION DE IMPULSO CONTÍNUO E INERCIAL (FRW)
PARAGRAFO RESUMEN DE VARIABLES ESENCIALES ESENCIALES NO
SUPLEMENTARIAS ESENCIALES
.12 ɸ en ± 10º X
QW-402 ɸ en la sección transversal > del 10% X
JUNTAS ɸ en el O.D. > ± 10º X
ɸ de sólido a tubular X
QW-403 .19 ɸ en el metal base X
METALES BASE
QW-406 .1 Disminuir > 100ºF (55ºC) X
PRECALENTAMIENTO
QW-407 PWHT .1 ɸ en el Tratamiento Térmico Post X
Soldadura
QW-408 .6 ɸ de ambiente X
GAS
.27 ɸ en el Spp. > ± del 10% X
.28 ɸ en la carga > ± del 10% X
QW-410 .29 ɸ en la energía > ± del 10% X
TÉCNICA .30 ɸ en el recalcado(Upset) > ± del 10% X
.64 Uso de procesos térmicos X
95
TABLA QW-263
ESPECIFICACIONES DE PROCEDIMIENTOS DE VARIABLES DE SOLDADURAS (WPS)
PROCESO DE SOLDADURA POR RESISTENCIA (RW)
PARAGRAFO RESUMEN DE VARIABLES ESENCIALES ESENCIALES NO ESENCIALES
SUPLEMENTARIAS
.13 ɸ de punto, proyección, X
QW-402 costura.
JUNTAS .14 ɸ de solape, separación X
.15 ɸ de proyección, forma y X
tamaño
QW-403 .1 ɸ en el No. P X
METALES BASE .21 ± Revestimiento, platinado X
.22 ±T X
QW-407 .1 ɸ en el Tratamiento Térmico X
PWHT Post Soldadura
QW-408 .23 - Gases X
GAS
QW-409 .13 ɸ en la clase RWMA X
CARACTERÍSTICAS .14 ± ɸ en la pendiente X
ELÉCTRICAS
.15 ɸ en la presión, corriente, X
tiempo
.17 ɸ en el suministro de energía X
.18 ɸ en la limpieza de la punta X
.31 ɸ en el método de limpieza X
.32 ɸ en la presión, tiempo X
QW-410
TÉCNICA .33 ɸ en el equipo X
.34 ɸ en el medio de enfriamiento X
.35 ɸ en la garganta X
.64 Uso de procesos térmicos X
96
TABLA QW-264
ESPECIFICACIONES DE PROCEDIMIENTOS DE VARIABLES DE SOLDADURAS (WPS)
PROCESO DE SOLDADURA POR HAZ LASER (LBW)
PARAGRAFO RESUMEN DE VARIABLES ESENCIALES ESENCIALES NO ESENCIALES
SUPLEMENTARIAS
.2 ± Respaldo X
.6 > abertura del ensamblaje X
QW-402
JUNTAS .18 ɸ en la configuración de la junta a X
solape
.25 ɸ de solape a ranura X
.26 < ángulo del bisel > 5º X
QW-403 .1 ɸ en el Numero P X
METALES BASE .3 ɸ en la penetración X
.1 ɸ en la sección transversal o velocidad X
.2 < t o φ en la composición X
QW-404
.4 ɸ en el No. F X
METALES DE
RELLENO .5 ɸ en el No. A X
.8 ± o φ en la composición química X
.14 ± metal de relleno X
.20 ɸ en el método de adición X
QW-406 .1 Disminuir > 100ºF (55ºC) X
PRECALENTAMIENTO
QW-407 .1 ɸ en el Tratamiento Térmico Post X
PWHT Soldadura
.2 ɸ de simple, mezcla, o % X
.6 ɸ de ambiente X
QW-408
GAS .11 ± Gases X
.12 ɸ Gases > del 5% X
QW-409 .19 ɸ en el pulso
CARACTERÍSTICAS .20 ɸ en el modo, energía X
ELÉCTRICAS
.21 Disminuir > 10% en la energía, X
.5 ɸ en el método de limpieza X
.7 ɸ en la oscilación X
.14 ɸ en el ángulo del eje del haz X
.20 + pase de lavado X
.21 Soldadura lateral 1vs lado 2 X
QW-410
.37 ɸ de pase simple a múltiple X
TÉCNICA
.64 Uso de procesos térmicos X
.66 ɸ del avance y factores del haz X
.67 ɸ de técnica de óptica X
.68 ɸ de tipo de equipo X
.77 de longitud de onda X
.80 ɸ tamaño del punto X
97
TABLA- QW-264.1
ESPECIFICACIONES DE PROCEDIMIENTOS DE VARIABLES DE SOLDADURA (WPS)
PROCESO DE SOLDADURA POR HAZ LASER (LBW).
VARIABLES DE PROCESOS ESPECIALES
PARÁGRAFO VARIABLES ESENCIALES VARIABLES NO ESENCIALES
CAPAS SUPERPUESTAS DE METAL DE CAPAS SUPERPUESTAS DE METAL DE PARA HFO Y CRO
SOLDADURA DE SUPERFICIE DURA SOLDADURA RESISTENTES A LA
(HFO) QW- 216 CORROSIÓN (CRO) QW- 214
QW-402 .16 < t terminado < t terminado
JUNTAS
QW-403 .20 φ en el Número P φ en el Número P
METALES BASE
.12 φ en la clasificación φ en la clasificación
.27 φ en Los elementos aleantes φ en Los elementos aleantes
.44 ф en el tipo de partículas ф en el tipo de partículas
QW-404 .47 φ en el tamaño del metal de φ en el tamaño de metal de
METALES DE relleno o polvo relleno/polvo
RELLENO .48 φ en la densidad del polvo metálico ɸ en la densidad del polvo metálico
.49 φ en la velocidad de alimentación del ɸ en la velocidad de alimentación del
polvo metálico de relleno polvo metálico de relleno
98
TABLA QW-264.2
ESPECIFICACIONES DE PROCEDIMIENTOS DE VARIABLES DE SOLDADURA (WPS)
PROCESO DE SOLDADURA POR HAZ LASER DE DENSIDAD DE BAJA ENERGÍA (LLBW)
QW-405 .1 + Posición X
POSICIONES .3 ɸ de en Soldadura Vertical X
99
TABLA QW-264.2
ESPECIFICACIONES DE PROCEDIMIENTOS DE VARIABLES DE SOLDADURA (WPS)
PROCESO DE SOLDADURA POR HAZ LASER DE DENSIDAD DE BAJA ENERGÍA (LLBW)(CONT.)
100
TABLA QW-265
ESPECIFICACIONES DE PROCEDIMIENTOS DE VARIABLES DE SOLDADURAS (WPS)
PROCESO DE SOLDADURA POR DESTELLOS (FW)
PARAGRAFO RESUMEN DE VARIABLES ESENCIALES ESENCIALES NO ESENCIALES
SUPLEMENTARIAS
.19 ɸ en el diámetro o espesor X
.20 ɸ en la configuración de la junta X
.21 ɸ en el método o equipo usado X
QW-402 para minimizar el destello del ID
JUNTAS .22 ɸ en el método de preparación X
del extremo
QW-403 .24 ɸ en la especificación, tipo , ó X
METALES BASE grado
.7 ɸ > del 10% en el amperaje ó X
QW-406 número de ciclos de
PRECALENTAMIENTO precalentamiento ó método o
temperatura > de 25ºF(15°C).
.8 ɸ en el PWHT, ciclos de PWHT ´o X
QW-407 tiempo de PWHT o temperatura
PWHT
.22 ɸ en la composición del gas de X
QW-408 protección, presión ó tiempo de
GAS purga
QW-409 .27 ɸ > del 10% en el tiempo de X
CARACTERÍSTICAS destello
ELÉCTRICAS .28 ɸ > del 10% en el tiempo de la X
corriente de recalcado
.17 ɸ en el tipo o modelo del equipo X
.54 ɸ > del 10% en la longitud del X
recalcado ó fuerza
.55 ɸ > del 10% de la distancia entre el X
QW-410 apriete del mandril ó
TÉCNICA preparación del área de fijación
.56 ɸ en la fuerza de fijación X
.57 ɸ del 10% hacia adelante ó X
velocidad inversa
.64 Uso de procesos térmicos X
101
TABLA QW-266
ESPECIFICACIONES DE PROCEDIMIENTOS DE VARIABLES DE SOLDADURAS (WPS)
PROCESO DE SOLDADURA POR DIFUSIÓN (DFW)
PARAGRAFO RESUMEN DE VARIABLES ESENCIALES ESENCIALES NO ESENCIALES
SUPLEMENTARIAS
QW-403 .28 Grado en el metal base X
METALES BASE .29 ɸ en el acabado superficial X
QW-404 .53 ± en el metal de relleno y X
METAL DE composición
RELLENO
.10 ± en la temperatura de PWHT, X
QW-407 PWHT tiempo y velocidad de
enfriamiento
QW-408 .25 ɸ en la atmósfera del horno X
GAS
.70 ɸ en la limpieza en el pre- X
ensamblaje
QW-410 .71 < la compresión del bloque X
TÉCNICA .72 < tiempo de la soldadura o X
temperatura
TABLA QW – 267
ESPECIFICACIONES DE PROCEDIMIENTOS DE VARIABLES DE SOLDADURAS (WPS)
PROCESO DE SOLDADURA POR FRICCIÓN STIR (FSW)
PARAGRAFO RESUMEN DE VARIABLES ESENCIALES ESENCIALES NO ESENCIALES
SUPLEMENTARIAS
.27 ф Respaldo fijo X
QW-402 .28 ɸ Diseño de junta X
JUNTAS .29 ф Separación de la junta > del 10% X
QW- 403 .19 ф Tipo o grado X
METALES BASE .30 ɸ T calificado > del 20% X
QW-404 .14 ± Metal de Relleno X
METAL DE RELLENO .55 > Espesor o ancho del Metal de X
Relleno prefijado
.56 ф Tipo o grado X
QW-407 .1 ф Tratamiento Térmico Post X
PWHT Soldadura
QW-408 .26 φ en el gas de protección X
GAS
.21 Soldadura lado 1 vs lado 2 X
QW-410 .73 ф Restricción de la junta X
TÉCNICAS .74 ф Método de control X
.75 ф Diseño de la herramienta X
.76 ф Operación de la herramienta X
102
QW-283 Soldaduras con Mantequillado (Buttering)
QW-283.1 Alcance. Este parágrafo solamente aplica cuando las variables esenciales para
el proceso de mantequillado son diferentes de aquellas variables esenciales para el
proceso usado para subsecuentemente completar la junta. Ejemplos comunes son:
(a) El miembro enmantequillado es tratado térmicamente y la soldadura terminada no es
tratada térmicamente después de soldar.
(b) El metal de relleno usado para el mantequillado tiene un número F diferente de aquel
usado para subsecuentemente completar la junta.
QW-283.3 Espesor del Mantequillado. El espesor del mantequillado en cual debe quedar
sobre el miembro enmantequillado de producción después que todo el maquinado y
esmerilado sea completado y antes la subsecuente terminación de la junta, debe ser
requerido por la WPS. Cuando este espesor sea menor que 3/16 Pulg. (5mm), el espesor
del mantequillado sobre el cupón de ensayo debe ser medido antes de que el miembro
enmantequillado sea soldado al segundo miembro. Este espesor debe llegar a ser el
espesor de mantequillado mínimo calificado.
103
del mantequillado usando cualquier material de número-P que sea compatible
nominalmente con el análisis químico del mantequillado del metal de soldadura
para el metal base mantequillado del cupón de ensayo.
Cada máquina de soldadura por resistencia deberá ser probada para determinar su
capacidad de hacer las soldaduras de manera consistente y reproducible. Una máquina
deberá ser recalificada cada vez que se reconstruye, al trasladarse a una nueva ubicación
que requiere un cambio en el suministro de energía, cuando se cambia la fuente de
alimentación, o cualquier otro cambio significativo que se haga en el equipo. Los ensayos
de calificación de las máquinas de soldadura por proyección o por puntos consistirán en
hacer un grupo de 100 soldaduras consecutivas. Una de cada cinco de estas soldaduras se
someterá a ensayos de corte mecánico. Cinco de las soldaduras, que incluirá una de las
primeras cinco y una de las últimas cinco de la serie serán examinadas con ensayos
metalográfico. Los ensayos de calificación de las máquinas de soldadura de costura debe
ser el mismo ensayo de calificación de procedimiento requerido por QW-286. El
mantenimiento o ajuste de la máquina de soldadura no se permitirá durante la soldadura
de un conjunto de soldaduras de ensayos. El ensayo de Calificación en cualquier categoría
de aleación de aluminio desde Número - P21 hasta Número - P25, podrá calificar la
máquina para todos los materiales. La calificación en las aleaciones a base de hierro,
desde Número - P1 hasta Número - P11 y cualquier aleación a base de níquel, desde
Número - P41 hasta Número - P49 deben calificar a la máquina para todos los metales
desde Número - P1 hasta Número - P11 y desde Número - P41 hasta Número - P49. El
ensayo de calificación de la máquina con los metales básicos asignados desde Número -
P51 hasta Número - P53, Número - P61, o Número - P62 califica a la máquina de soldar
para soldar todos los metales base asignados desde Número - P51 hasta Número - P 53,
Número - P61 y Número - P62. El ensayo y criterios de aceptación deben ser de acuerdo
con QW-196.
104
QW-286.1 cupones de ensayos descritos a continuación consistirán en el mismo número
de miembros, orientación, material grados o tipos, y espesores para ser usados en
soldadura de producción.
105
Tabla QW-288.1
VARIABLES ESENCIALES PARA LA CALIFICACIÓN DE PROCEDIMIENTOS DE SOLDADURAS DE
TUBO A LAMINA-TUBO (TODOS LOS PROCESOS DE SOLDADURA EXCEPTO PARA
SOLDADURA POR EXPLOSIÓN
Parágrafo Resumen de Variables
QW-402 .31 < tamaño del ligamento
JUNTAS .32 ɸ Configuración de la junta
.18 ɸ Número P ó Número A
QW-403 .32 ɸ Espesor del tubo
METALES BASE .33 < Espesor del revestimiento
.34 ɸ En el Número P
QW-404 .3 ɸ En el tamaño del metal de relleno
METALES DE RELLENO .58 ± Metal de relleno sustituido
.59 ɸ En el Numero A
QW-405 .3 ɸ de en Soldadura Vertical
POSICIONES
.4 ɸ De posición
QW-406 .1 Disminución > 100°F (55°C)
PRECALENTAMIENTO .3 Disminución > 100°F (55°C) (IP)
QW-407 .1 ɸ PWHT
PWHT
QW-409 .4 ɸ En la Polaridad
CARACTERÍSTICAS ELÉCTRICAS .10 ≥ Amperaje
QW-410 .5 ɸ En el método de limpieza
TÉCNICA .37 ɸ De pase simple a múltiple
.81 + Expansión del tubo
Leyenda: + Adición, - Eliminación, > Amperaje, < Disminuir o menor que, ɸ Cambio
NOTA GENERAL: No aplican para Soldadura por Explosión QW-403.32, QW-404.59, QW-
405.3, QW-406.1, QW-406.3, QW-409.4, QW-409.10, QW-410.25, y QW-410.37
106
Tabla QW-288.2
VARIABLES ESENCIALES PARA LA CALIFICACIÓN DE PROCEDIMIENTOS DE SOLDADURAS DE
TUBO A LAMINA-TUBO ( PARA SOLDADURA POR EXPLOSIÓN
Parágrafo Resumen de Variables
QW-403 .35 ɸ En el espesor del tubo
METALES BASE
QW-410 .82 ɸ En la aplicación de presión
TÉCNICA
.83 ɸ En el explosivo
Leyenda: ɸ Cambio
107
preparar un cupón de ensayo adicional utilizando el mismo procedimiento con las mismas
variables esenciales y, si aplica, las variables esenciales complementarias con el cupón de
largo suficiente para obtener las muestras de ensayos requeridas para la soldadura de
deposición controlada (temper bead). La calificación para la soldadura de ranura, la
soldadura con mantequillado o con revestimiento, y la soldadura de deposición
controlada (temper bead) también se pueden hacer en un solo cupón de ensayo. Cuando
el procedimiento haya sido previamente calificado para satisfacer todos los
requerimientos, incluyendo la soldadura de deposición controlada (temper bead), pero
una o más variables de la soldadura de deposición controlada (temper bead) se cambian,
entonces es necesario preparar solamente un cupón de ensayo adicional utilizando el
mismo procedimiento con las mismas variables esenciales y si aplica, las variables
esenciales suplementarias y las variables esenciales del nuevo cordón de soldadura de
deposición controlada (temper bead) con el cupón lo suficientemente largo para obtener
las probetas de ensayos requeridas.
108
TABLA QW-290.4
VARIABLES DE SOLDADURA PARA CALIFICACIÓN DE PROCEDIMIENTO DE SOLDADURA
DE CORDÓN DE DEPOSICIÓN CONTROLADA (TEMPER BEAD)
PARAGRAFO RESUMEN DE VARIABLES VARIABLES ESENCIALES [Nota (1)] NO
C ESENCIALES
A B
QW-402 .23 + Respaldo fluido X
Juntas .24 X
+ Respaldo fluido X
.25 ɸ Numero P o Numero de grado X X
QW-403
Metales Base .26 > Carbono equivalente X
.27 >T X X
Q W-404 .51 Almacenaje X
Metales de Relleno .52 Hidrogeno difusible X X X
.9 < Temperatura de precalentamiento X
QW-406
Precalentamiento
.10 Tiempo de mantenimiento X
del precalentamiento
.11 Recocido post-soldadura X
QW-408 .24 Humedad del gas X
Gas
QW-409 .29 ɸ Velocidad de entrada de X X X
Características Eléctricas calor
.10 φ Electrodo de simple a múltiple X X X
NOTA:
(1) El Código de Construcción o requerimientos de Especificación de diseño para las columnas de Variables
Esenciales:
A = Donde se especifica la máxima dureza.
B = Donde se especifica el ensayo de impacto.
C = Donde no se especifica el ensayo máximo de dureza o impacto.
109
QW-290.5 Preparación del Cupón de Ensayo y Ensayos
(a) El cupón de ensayo puede ser de cualquier geometría que sea apropiada para la
remoción de las probetas requeridas. Consistirá en una soldadura de ranura, una cavidad
en una plancha, superpuesta, u otras geometrías apropiadas. La distancia de cada borde
de la preparación de la soldadura hasta el borde del cupón de ensayo deberá ser de al
menos de 3 Pulgs. medida transversalmente a la dirección de la soldadura. La profundidad
de la preparación debe ser tal que al menos dos capas de metal de soldadura sean
depositadas, una de las cuales pueden ser capas de soldadura de cordón de deposición
controlada (temper bead) superficialmente y lo suficientemente profunda para remover
las probetas de ensayos requeridas.
(b) Solamente son requeridos los ensayos de doblez en concordancia con QW-451 para la
calificación del Cordón de deposición controlada adicional, cuando cualquier ensayo de
dureza o tenacidad sean también requeridos. No existe limitaciones calificadas o proceso
esencial o variables esenciales suplementarias, si aplican según QW-250 pueden ser
afectados. Donde ni la máxima dureza ni los ensayos de tenacidad sean especificado por
el Código aplicable o especificación de diseño, todos los requerimientos de QW-451
aplican.
110
(2) Las mediciones adicionales deberán ser tomadas a lo largo de una línea
aproximadamente de 0.04 Pulgs. (1 mm.) por debajo de la superficie del metal base. A lo
largo de esta línea deberá existir:
(-a) Un mínimo de dos mediciones en las capas de relleno del metal de soldadura.
(-b) Al menos una medición en cada: los cordones de soldadura contra el metal base, los
cordones de deposición controlada de la primera capa, y los cordones de soldaduras de
deposición controlada de la segunda capa.
(-c) Una medición ubicada inmediatamente por debajo del borde del cordón de soldadura
y al menos una medición en cada lado de esa impresión.
(3) Cuando el cupón es de una soldadura de ranura de penetración completa hecha desde
un solo lado, deberán ser tomadas mediciones adicionales a lo largo de una línea de
aproximadamente de 0.04pulgs. (1mm) sobre la superficie del lado de la raíz. A lo largo
de esta línea, deberá existir un mínimo de dos mediciones en el metal de la soldadura,
dos en la zona afectada por el calor, y dos en el metal base no afectado. Los cupones de
ensayos de soldadura de ranura de penetración completa califican para soldaduras de
ranura de penetración parcial y completa, para soldaduras de filetes, y soldadura de
recargue (build up). Los cupones de ensayos de soldadura de ranura de penetración
parcial solamente califican para soldaduras de ranura de penetración parcial, soldaduras
de filetes, y soldadura de recargue (build up). Los cupones de ensayos de metal de
soldaduras de capas superpuestas solamente califican para soldaduras de capas
superpuestas de metal de soldadura.
Las lecturas de dureza no deberán exceder los límites de dureza especificadas por el
Código de Construcción ó Especificación de Diseño.
(d) Cuando el ensayo de tenacidad se especifica por el Código de Construcción aplicable o
Especificaciones de Diseño, el cupón de ensayo deberá ser sometido a ensayo de
tenacidad. El alcance de los ensayos (es decir, el metal de la soldadura, la HAZ, los metales
base no afectados), la temperatura del ensayo, y los criterios de aceptación deberán ser
como el establecido en el Código de Construcción aplicable o la Especificación del Diseño.
(a) Las reparaciones en proceso para soldar usando soldaduras de deposición controlada
(temper bead) son permitidas. Las reparaciones en proceso son definidas como las
reparaciones en la cual un defecto es removido mecánicamente y luego se hace una
soldadura de reparación antes de que la soldadura de la junta sea presentada para la
inspección visual final. Ejemplos de tales reparaciones son áreas de remoción de
porosidades, fusión incompleta, etc., donde ha sido removido por medios mecánicos
suficiente metal de aquella adición de metal de soldadura localizada que es necesaria para
hacer la geometría apropiada de la superficie para la continuación del estado normal de
la soldadura.
111
(b) Las superficies que van a ser reparadas deberán ser preparadas mediante remoción
mecánica de los defectos y la preparación de la superficie a una geometría apropiada.
(c) Para procesos diferentes a GTAW y PAW manual y semiautomático, las reparaciones
deberán ser hechas utilizando los parámetros dados en la WPS para la producción de
soldaduras de deposición controlada (temper bead). La ubicación aproximada de los
cordones que se depositarán en relación a la superficie del metal base original deberán
ser identificadas, y los parámetros aplicables que deberán ser usados para las capas que
serán depositadas como se especifica por la WPS.
(d) Cuando sea necesario hacer las reparaciones usando proceso GTAW or PAW manual o
semiautomático, deberá ser preparada una WPS basada en los PQRs desarrollados para
la soldadura de deposición controlada (temper bead) usando procesos GTAW ó PAW a
máquina ó automático, respectivamente. Esta WPS deberá mostrar el tamaño de los
cordones que serán depositados, los voltios, amperios, y la velocidad de avance que serán
usados por los cordones contra el metal base, para cada capa de soldadura de deposición
controlada (temper bead),y las capas de cordones de relleno y superficiales que
corresponden en los lugares donde la soldadura de reparación se va a realizar. Estos
deberán estar dentro de la relación de potencia equivalente de la máquina o de la
soldadura automática para las capas respectivas dadas en QW-409.29.
(e) Los soldadores que utilizarán procesos GTAW o PAW manuales y semiautomáticos,
deberán ser calificado para utilizar estos procesos de soldadura cuando se requiera por
QW-300. Además, cada soldador deberá completar una demostración de competencia.
Para esta demostración, cada soldador deberá depositar dos o más cordones de soldadura
usando los parámetros de la WPS para cada capa de depósito. El tamaño del cupón de
ensayo deberá ser lo suficientemente grande para hacer los pases del cordón de
soldadura requerido. La longitud del pase mínima deberá ser de 4Pulgs. (100 mm). La
entrada de calor utilizada por el soldador deberá ser medida en cada pase, y el tamaño
de cada cordón de soldadura deberá ser medido en cada pase, y deberán ser como lo
requiere la WPS. Las siguientes variables esenciales deberán ser aplicadas para esta
demostración:
(1) Un cambio de un procedimiento de soldadura a otro
(2) Un cambio de soldadura manual a semiautomática y viceversa
(3) Un cambio en la posición basada en una soldadura de ranura en cualquier plancha
o tubo, como se muestra en la tabla QW-461.9.
(4) continuidad de la calificación de acuerdo con QW-322 se basará en seguir el WPS
que se demostró además de utilizar el proceso según sea necesario por QW-322
112
ARTICULO III
CALIFICACIONES DE HABILIDADES DE SOLDADURA
QW-300 GENERAL
QW-300.1 Este artículo enumera los procesos de soldadura por separado,
con las variables esenciales que se aplican para las calificaciones de las habilidades del
soldador y operador de soldadura. La calificación del soldador está limitada por las
variables esenciales dadas para cada proceso de soldadura. Estas variables están
enumeradas en QW-350 y están definidas en los datos de soldadura en el artículo IV. La
calificación del operador de soldadura está limitada por las variables esenciales dadas en
QW-360 para cada tipo de soldadura.
Un soldador u operador de soldadura puede ser calificado mediante PND volumétrica de
un cupón de prueba ó su soldadura de producción inicial dentro de las limitaciones de
QW-304 y QW-305 o por ensayos de doblez tomados de un cupón de ensayo. Con el fin
de establecer la continuidad de la calificación de habilidades, la continuidad de la
calificación del soldador u operador de soldadura empieza a partir de la fecha en que se
completó la soldadura de las piezas del ensayo, siempre que se hayan realizado los
ensayos requeridos y los resultados obtenidos sean aceptables.
QW-301 ENSAYOS
113
soldadura estarán calificados sólo dentro de los límites para posiciones especificadas en
QW-303.
QW-302.1 Pruebas Mecánicas. Excepto como puede estar especificado para procesos
especiales en (QW-380), el tipo y número de probetas de ensayos requeridos para
ensayos mecánicos estarán en concordancia con QW-452. Las probetas de ensayos de
soldadura de ranura serán removidas de una manera similar a aquella mostrada en las
figuras QW- 463.2(a) hasta QW-463.2 (g). Las probetas de ensayos de soldadura de filete
serán removidas de una manera similar a aquella mostrada en las figuras QW-462.4(a)
hasta QW- 462.4 (d) y la figura QW-463.2 (h).
Todos los ensayos mecánicos deberán presentar los requerimientos prescritos en QW-160
ó QW-180, como sea aplicable.
QW-302.2 PND Volumétrica. Cuando el soldador u operador de soldadura es calificado
por PND Volumétrica como es permitido en QW-304 para soldadores y QW-305 para
operadores de soldaduras, la longitud mínima del cupón(s) a ser examinado deberá ser
de 6Pulgs. (150mm) y deberá incluir la circunferencia de la soldadura completa del
tubo(s), excepto que, para tubos de diámetro pequeño, pueden ser requeridos cupones
múltiples de tubo del mismo diámetro, pero el número requerido no debe exceder de
cuatro cupones de pruebas hechos consecutivamente. La técnica de examinación y
criterio de aceptación deberán estar en concordancia con QW-191.
114
la figura QW-463.2 (d) o la figura QW-463.2 (e) y todas las cuatro probetas deberán pasar
el ensayo. Para los cupones de ensayos hechos en ambas posiciones 2G y 5G sobre un solo
cupón de ensayo de tubo, las probetas deberán ser removidas en concordancia con la
figura QW- 463.2 (f) o la figura QW-463.2 (g).
QW-302.4 Inspección Visual. Para cupones de planchas, todas las superficies, (excepto
las áreas designadas “descartar “) deberán ser examinadas visualmente según QW-194
antes de cortar las probetas de doblez. Los cupones de tubos deberán ser inspeccionados
visualmente según QW-194 sobre la circunferencia completa, interior y exteriormente.
115
esta orientación específica. Tales calificaciones son válidas solo en la posición plano
horizontal y para las posiciones ensayadas actualmente, excepto que una desviación
angular de ± 15º es permitida en la inclinación en el eje de la soldadura y la rotación de la
cara de la soldadura, como se define en las figuras QW-461.1 y QW- 461.2.
QW-304 SOLDADORES.
Excepto para los requerimientos especiales de QW-380, cada soldador que suelde bajo las
reglas del Código deberán haber pasado las examinaciones mecánicas y visuales
prescritas en QW-302.1 y QW-302.4 respectivamente.
Por otra parte, los soldadores pueden ser calificados mediante PND volumétrica por QW-
191. Cuando se realiza una soldadura de ranura que usa procesos SMAW, SAW, GTAW,
PAW, y GMAW (excepto con el modo transferencia por corto circuito GMAW-S para
examinación radiográfica) o una combinación de estos procesos, excepto para metales
Número - P21 hasta Número - P26, Número -P51 hasta Número -P53, y Número -P61 hasta
Número -P62.
Los soldadores que hagan soldaduras de ranura en metales Número - P 21 hasta Número
- P26 y Número -P51 hasta Número-P53 con el proceso GTAW también pueden ser
calificados por PND volumétrica por QW-191. La Prueba no Destructiva Volumétrica (PND)
debe estar de acuerdo con QW-302.2. Un soldador calificado para soldar en concordancia
con una WPS calificada está calificado también para soldar en concordancia con otras
WPSs calificadas, usando el mismo proceso de soldadura, dentro de los límites de las
variables esenciales de QW-350.
(s) y el modo de la transferencia del arco especificado en QW-304. Por otra parte, un
mínimo de 6Pulgs. (150 mm) de longitud de las primeras soldaduras de producción
realizadas por un soldador usando el proceso(s) y/o modo de transferencia de arco
especificado en QW-304 puede ser examinado por PND volumétrica.
(a) Para tubo(s) soldados en las posiciones 5G, 6G ó posiciones especiales, la
circunferencia de soldadura de producción completa hecha por el soldador deberá ser
examinada.
116
(b) Para tubos de diámetros pequeños donde la longitud mínima de soldadura requerida
no puede ser obtenida de una circunferencia de tubo de producción simple, las
circunferencias consecutivas adicionales del mismo diámetro de tubo hechas por el
soldador deberán ser examinadas, excepto que el número total de circunferencias no
necesitan exceder de cuatro.
Un operador de soldadura calificado para soldar en concordancia con una WPS calificada
también está calificado para soldar en concordancia con otras WPSs calificadas dentro de
los límites de las variables esenciales de QW-360.
117
(a) Para tubos soldados en las posiciones 5G, 6G o en posiciones especiales, la
circunferencia de soldadura de producción completa hecha por el operador de soldadura
deberá ser examinada.
(b) Para tubos de diámetros pequeños donde la longitud mínima de soldadura requerida
no puede ser obtenida de una circunferencia de tubo de producción simple, las
circunferencias consecutivas adicionales hechas por el operador de soldadura deberán ser
examinadas, excepto que el número total de circunferencias no necesitan exceder de
cuatro.
118
QW-310 CALIFICACION DE CUPONES DE ENSAYOS
QW-310.1 Cupones de Ensayos. Los cupones de ensayos pueden ser plancha, tubo, u
otras formas de producto. Cuando todas las calificaciones de posición para tubos se llevan
a cabo por la soldadura de un ensamble, en ambas posiciones 2G y 5G (figura QW- 461.4),
NPS 6 (DN 150), NPS 8 (DN 200), NPS 10 (DN 250), ó tubo de diámetros mayores deben
ser empleados para formar el cupón de ensayo como se muestra en la figura QW-463.2(f)
para NPS 10 (DN 250) ó para tubos de diámetro mayor y en la figura QW- 463.2(g) para
NPS 6 (DN 150) ó tubo de diámetro NPS 8 (DN 200).
Un cupón de ensayo para soldadura de ranura soldada desde un solo lado con respaldo ó
un cupón de ensayo para soldadura de ranura soldada desde ambos lados debe ser
considerado soldaduras con respaldo. Las soldaduras de ranura de penetración parcial y
soldaduras de filetes son consideradas soldaduras con respaldo.
119
El examinador puede seleccionar uno de los cupones de ensayos exitosos de cada
conjunto de cupones del segundo ensayo los cuales pasan la examinación visual para
conducir el ensayo mecánico.
120
la cual él había previamente fallado el ensayo, deberá ser reparada por el ú otro soldador
u operador de soldadura calificado.
(b) Los soldadores y operadores de soldaduras cuyas calificaciones han sido revocadas
bajo QW-322.1 (b) arriba, deberán ser recalificados. La calificación deberá utilizar un
cupón de ensayo apropiado para el trabajo de producción planificado. El cupón deberá
Prohibida la Reproducción de este Material por Cualquier Vía, wmendozaws@[Link],
121
ser soldado y ensayado como se requiere por QW- 301 y QW-302. El ensayo exitoso
restaura la calificación.
QW-351 GENERAL
Un soldador deberá ser recalificado siempre y cuando se haga un cambio en una o más de
las variables esenciales listadas para cada proceso de soldadura.
Donde se requiera una combinación de procesos de soldadura para hacer una junta
soldada, cada soldador deberá ser calificado por el proceso o procesos de soldadura en
particular que el requerirá para usar en la soldadura de producción. Un soldador puede
ser calificado haciendo ensayos con cada proceso de soldadura individual, o con una
combinación de procesos de soldadura en un solo cupón de ensayo.
Los límites de espesores del metal de soldadura para los cuales el será calificado son
dependientes sobre el espesor aproximado del metal de soldadura que el deposita con
cada proceso de soldadura, exclusivo de cualquier refuerzo de soldadura, este espesor
deberá ser considerado, del espesor del cupón de ensayo como es dado en QW-452.
122
TABLA QW-353
VARIABLES ESENCIALES
PROCESO DE SOLDADURA POR ARCO CON ELECTRODOS REVESTIDOS (SMAW)
.18 ɸ en el Numero – P
QW-404 .15 ɸ en el Numero – F
METALES DE RELLENO .30 ɸ en el Deposito de soldadura t
.1
QW-405 + Posición
POSICIONES
.3 ɸ SoldaduraVertical
TABLA QW-354
VARIABLES ESENCIALES
PROCESO DE SOLDADURA POR ARCO SUMERGIDO SEMIAUTOMATICO (SAW)
PARAGRAFO RESUMEN DE VARIABLES
QW-403 .16 ɸ en el Diámetro de tubo
METALES BASE .18 ɸ en el Numero - P
QW-404 .15 ɸ en el Numero - F
METALES DE RELLENO
.30 Depósito de soldadura t
QW-405 .1
POSICIONES + Posición
TABLA QW-355
VARIABLES ESENCIALES
PROCESO DE SOLDADURA POR ARCO CON ELECTRODO DESNUDO CONTINUO Y PROTECCION DE GAS
SEMIAUTOMATICO (GMAW) [ESTO INCLUYE SOLDADURA POR ARCO CON ELECTRODO TUBULAR (FCAW) ]
PARAGRAFO RESUMEN DE VARIABLES
QW-402 .4 - Respaldo
JUNTAS
QW-403 .16 ɸ en el Diámetro de tubo
METALES BASE .18 ɸ en el Numero - P
.15 ɸ en el Numero - F
QW-404
.30 Depósito de soldadura t
METALES DE RELLENO
.32 t límite (Arco Corto Circuito)
QW-405 .1
POSICIONES + Posición
.3 ɸ de Soldadura Vertical
123
VARIABLES ESENCIALES
PROCESO DE SOLDADURA POR ARCO CON ELECTRODO DE TUNGSTENO Y
PROTECCIÓN DE GAS (GTAW), MANUAL Y SEMIAUTOMÁTICO
TABLA QW-357
VARIABLES ESENCIALES
PROCESO DE SOLDADURA POR ARCO PLASMA (PAW), MANUAL Y SEMI-AUTOMATICO
PARAGRAFO RESUMEN DE VARIABLES
QW-402 .4 - Respaldo
JUNTAS
QW-403 .16 ɸ en el Diámetro de tubo
METALES BASE
.18 ɸ en el Numero - P
.14
± Relleno
.15 ɸ en el Numero - F
QW-404
METALES DE RELLENO .22 ± Insertos
.23 ɸ Forma del producto del metal de relleno
.30 ɸ en el Deposito de soldadura t
QW-405 .1 + Posición
POSICIONES .3 ɸ de Soldadura vertical
QW-408 .8 - Gas de Respaldo
GAS
124
QW-360 VARIABLES DE SOLDADURA PARA
OPERADORES DE SOLDADURA
QW-361 Generalidades
Un operador de soldadura deberá ser recalificado siempre que se haga un cambio en una de las
siguientes variables esenciales (QW-361.1 y QW-361.2). Puede haber excepciones o
requerimientos adicionales para los procesos de QW-362, QW.363, y para los procesos
especiales de QW-380.
125
QW-362 SOLDADURA POR HACES DE ELECTRONES (EBW),
SOLDADURA POR RAYOS LASER (LBW), SOLDADURA HÍBRIDA, Y
SOLDADURA POR FRICCIÓN (FRW).
Los operadores de soldadura de espárragos deberán ser calificados según sus habilidades
en concordancia con los requerimientos de los ensayos de QW-192.2 y los requerimientos
de las posiciones de QW-303.4.
QW-381.1 El tamaño de los cupones de ensayo, los límites de calificación de espesor del
metal, exámenes y ensayos requeridos y probetas de ensayos deberán ser como se
especifica en QW-381.2 y la tabla QW-453.
QW-381.2 La Calificación del cupón de ensayo para la calificación de habilidades
consistirá de metal base no menor de 6 Pulgs. (150 mm.) x 6 Pulgs. (150 mm.). El
recubrimiento de metal de soldadura superpuesto deberá ser de 1-1/2 Pulgs. (38 mm.) de
ancho por aproximadamente 6 Pulgs. (150 mm.) de longitud. Para la calificación de tubos,
la longitud del tubo deberá ser de un mínimo de 6 pulgs. (150 mm.) y el diámetro deberá
ser el mínimo requerido para permitir el número requerido de probetas de ensayos. La
capa de metal de soldadura superpuesta deberá ser contínua alrededor de la
circunferencia del cupón de ensayo. Para procesos que depositan un cordón de soldadura
con un ancho mayor de ½ pulg. (13 mm.), La capa de metal de soldadura superpuesta
consistirá de un mínimo de tres cordones de soldadura en la primera capa.
(a) El cupón de ensayo deberá ser seccionado para realizar las probetas de ensayo de
Prohibida la Reproducción de este Material por Cualquier Vía, wmendozaws@[Link],
126
doblez de lado perpendicular a la dirección de la soldadura en concordancia con QW-161.
Para cupones que son menores de 3/8 Pulg.(10 mm.) de grueso, el ancho de las probetas
de doblez de lado pueden ser reducidas al espesor del cupón de ensayo. Las probetas de
ensayos deberán ser removidas en ubicaciones especificadas en la Figura QW-462.5(c) o
la Figura QW-462.5(d).
(b) Los soldadores u operadores de soldadura que aprueben los ensayos de la capa
superpuesta de metal de soldadura resistente a la corrosión solo deberán estar calificados
para aplicar una porción de capa superpuesta de metal de soldadura resistente a la
corrosión de una soldadura de ranura que une materiales de revestimiento o materiales
recubiertos.
(c) Las variables esenciales de QW-350 y QW-360 se aplicarán para soldadores y
operadores de soldadura, respectivamente, excepto que no hay límite en el espesor
máximo de la capa de metal de soldadura superpuesta resistente a la corrosión que se
puede aplicar en producción. Cuando se especifican como variables esenciales, las
limitaciones de posición y diámetro calificadas para soldaduras de ranura se aplicarán a
las soldaduras superpuestas, excepto que las limitaciones de diámetro calificadas se
aplicarán solo a las soldaduras depositadas en la dirección circunferencial.
QW-381.3 Calificación en los Materiales de Revestimiento. Un soldador u operador de
soldadura que haya sido calificado sobre materiales de recubrimientos o material de
revestimiento según lo dispuesto en QW-383.1(b) también está calificado para depositar
una capa superpuesta de metal de soldadura resistente a la corrosión.
QW-381.4 Calificación alternativa con ensayos de soldadura de ranura. Cuando una
composición química no está especificada en la WPS, los soldadores u operadores de
soldadura que exitosamente completan un ensayo de calificación de habilidades de
soldadura de ranura que cumpla con los requerimientos del ensayo de doblez de la capa
superpuesta de metal de soldadura resistente a la corrosión de QW-163 pueden
considerarse calificados para la soldadura de capa superpuesta de metal de soldadura
resistente a la corrosión dentro de los rangos definidos en QW-350 o QW-360.
127
circunferencia del cupón de ensayo.
(b) El metal base se seccionará transversalmente a la dirección de la capa superpuesta de
metal de soldadura de revestimiento duro. Las dos superficies del revestimiento duro
expuestas al seccionarse deben pulirse y atacadas con un ácido adecuado y deberá ser
examinado visualmente con un aumento de 5X para detectar grietas en el metal base o la
zona afectada por el calor, falta de fusión u otros defectos lineales. La capa superpuesta
y el metal base deberán cumplir con los requerimientos especificados en las WPS. Se
examinarán todas las superficies expuestas. Vea la Figura QW-462.5 (b) para tuberías y la
Figura QW-462.5 (e) para planchas.
(c) A un espesor mayor o igual al espesor mínimo especificado en la WPS, la superficie de
la soldadura deberá ser examinada por el método de líquido penetrante y deberá cumplir
con los estándares de aceptación en QW-195.2 o como se especifica en la WPS. Se
permite el acondicionamiento de la superficie antes del examen de líquidos penetrantes.
(d) El tamaño de los cupones de ensayos, los límites de calificación del espesor del metal
base, las examinaciones y ensayos requeridos y las probetas de ensayos serán los
especificados en la Tabla QW-453. Los cupones de ensayo del material base pueden ser
como se permite en QW-423.
(e) Soldadores y operadores de soldadura que pasan los ensayos para capas superpuestas
de metal de soldadura de revestimiento duro están calificados para soldar solamente
capas superpuestas de metal de soldadura de revestimiento duro.
(f) La variable esencial, de QW-350 y QW-360, se aplicará a los soldadores y operadores
de soldadura, respectivamente, excepto que no hay límite en el espesor máximo de la
capa superpuesta de metal de soldadura de revestimiento duro que se puede aplicar en
la producción. Cuando se especifican como variables esenciales, las limitaciones de la
posición y diámetro calificados para soldaduras de ranura deberán aplicar a soldaduras
de capas superpuestas de metal de soldadura excepto las limitaciones en diámetros
calificados se aplicarán solamente a las soldaduras depositadas en dirección
circunferencial.
(g) La calificación con una clasificación de AWS dentro de una especificación de SFA
califica para todas las demás clasificaciones de AWS en esa especificación de SFA.
(h) Un cambio en el proceso de soldadura requerirá la recalificación del soldador y del
operador de soldadura.
128
revestimiento que harán en producción.
(b) Como una alternativa para (a), los soldadores y operadores de soldadura pueden ser
calificados usando cupones de ensayos de materiales de revestimiento. El cupón de
ensayo deberá ser de al menos 3/8Pulg. (10 mm) de espesor y de dimensiones tales que
una soldadura de ranura pueda ser hecha para unir los materiales base y que la capa
superpuesta de metal de soldadura resistente a la corrosión pueda ser aplicada a la
soldadura de ranura terminada. Cuatro probetas de doblez de lado deberán ser
removidas del cupón de ensayo terminado y ensayadas.
La porción de soldadura de ranura y la porción de la capa superpuesta de metal de
soldadura resistente a la corrosión del cupón de ensayo deberán ser evaluadas usando el
criterio respectivo según QW-163. Los soldadores y operadores de soldadura calificados
que usan cupones de ensayos compuestos son calificados para unir materiales base como
se suministra en QW-301, y son calificados para aplicar capas superpuestas de metal de
soldadura resistentes a la corrosión como se suministra en QW-381.
Cada operador de soldadura deberá ser probado en cada tipo de máquina que el usará.
El ensayo de calificación sobre cualquier metal Número - P21 hasta Número - P26 deberá
calificar al operador para todos los metales. La calificación sobre cualquier metal Número
- P1 hasta Número -P11 ó cualquier Número - P 41 hasta Número -P 49 deberá calificar al
operador para todos los metales Número - P1 hasta Número -P 15F y Número -P41 hasta
Número - P49. Los ensayos de calificación sobre cualquier metal Número - P51 hasta
Número - P53, Número - P61, ó Número -P62 deberán calificar al operador para todos los
metales Número - P 51 hasta Número -P53, Número -P 61 y Número -P 62.
129
(b) La calificación para soldaduras de costuras (Seam Weld) deberá consistir en aquel
ensayo especificado en QW-286.3, excepto que solamente son requeridas una sección
transversal y una sección longitudinal.
Cada operador de soldadura deberá estar probado para soldar un cupón de ensayo de
calificación de procedimiento en concordancia con QW- 185.1. El cupón deberá ser
examinado por ensayo metalográfico en concordancia con QW-185.3.
(1) un modelo de demostración según los requerimientos de QW-193.2, excepto para los
operadores de soldadura.
(-a) No es necesario duplicar el patrón de los agujeros
(-b) El tipo o modelo de equipo es una variable esencial
(2) Una calificación de soldadura de ranura según los requerimientos de QW-303.1.
130
TABLA QW-388
VARIABLES ESENCIALES PARA LA CALIFICACIÓN DE HABILIDADES DE TUBO A LÁMINA-
TUBO (SOLDADORES; TODOS LOS PROCESOS DE SOLDADURA)
PARAGRAFO RESUMEN DE VARIABLES
QW-402 Juntas .31 ≤ tamaño del ligamento
.32 ɸ Configuración de la junta
QW-403 .16 ɸ Diámetro del tubo
Metales base .32 ɸ Espesor del tubo
QW-404 .58
± Metal de relleno prefijado
Metales de relleno
QW-409 .10
> Amperaje
Características Eléctricas
131
ARTICULO IV
INFORMACIÓN DE SOLDADURA
QW-400 VARIABLES
QW-401 General
Cada variable de soldadura descrita en este Artículo es aplicable como una variable
esencial, esencial suplementaria, o no esencial para calificación de procedimiento cuando
es referenciado en QW-250 para cada proceso de soldadura específico. Las variables
esenciales para la calificación de habilidades son referenciadas en QW-350 para cada
proceso de soldadura específico. Un cambio de un proceso de soldadura a otro proceso
de soldadura es una variable esencial y requiere recalificación.
132
QW-402 JUNTAS
133
corrosión ó de revestimiento duro por debajo del espesor mínimo calificado como se
muestra en las figuras QW-462.5(a) hasta QW-462.5(e). No existe límite en el espesor
máximo para la capa superpuesta de metal de soldadura resistente a la corrosión ó de
revestimiento duro que se puede usar en producción.
QW-402.17 Un aumento en el espesor del depósito de la producción del revestimiento
duro por rocío con fusión sobre el espesor depositado en el cupón de ensayo para la
calificación de procedimiento.
QW-402.18 Para juntas a solape,
(a) Una disminución de más del 10% en la distancia del borde del material.
(b) Un aumento en el número de capas de material.
(c) Un cambio en la preparación superficial ó acabado de aquella calificada.
QW-402.19 Un cambio en el diámetro nominal ó espesor nominal para las secciones
transversales tubulares, ó un aumento en el área se sección transversal total más allá que
la calificada para todas las secciones transversales no tubulares.
QW-402.21 Un cambio en el método ó equipo usado para minimizar el destello interno.
QW-402.22 Un cambio en el método de la preparación del extremo.
QW-402.23 Para los cupones de ensayos menores de 1-1/2Pulgs. (38 mm) de espesor,
la adición de un medio refrigerante (agua, gas fluyendo, etc.) por el lado de atrás de la
soldadura. La calificación de los cupones de ensayos menores de 1-1/2Pulgs. (38 mm) de
espesor con un medio refrigerante por el lado de atrás de la soldadura califica el espesor
del metal base igual ó mayor que el espesor del cupón de ensayo con y sin refrigerante.
QW-402.24 La calificación con un medio refrigerante (agua, gas fluyendo, etc.) por el
lado de la raíz de una soldadura de un cupón de ensayo que es soldado desde un lado
califica todos los espesores del metal base con medio refrigerante inferiores a los
espesores del cupón de ensayo en la raíz ó ½Pulgs. (13 mm), cualquiera que sea el menor.
QW-402.25 Un cambio de junta a solape a soldadura de ranura, y viceversa.
QW-402.26 Una reducción de más de 5º en el ángulo del bisel de la preparación del
borde para soldaduras de ranuras.
QW- 402.27 Un cambio en el material de los yunques de respaldo fijos (cuando se use).
Un cambio en el diseño del yunque de respaldo que afecta la velocidad de enfriamiento
de la soldadura (es decir., un cambio de enfriado con aire a enfriado con agua, y
viceversa). Esta variable no es aplicable a tubo a tubo - lámina – ó soldaduras de laterales
doble con zonas de fusión solapadas, ó soldaduras terminadas que usan pernos auto
reaccionantes.
QW-402.28 Un cambio en el diseño de la junta de aquel calificado, incluyendo la
geometría de la preparación del borde (es decir., un cambio de borde cuadrado a tope a
borde biselado), las reducciones en el radio de la trayectoria de junta más pequeña menor
que el radio del hombro, ó las trayectorias de la junta que se traviesan así mismas a otras
HAZ.
QW-402.29 Un cambio en la separación de la junta mayor de ±10% del espesor del
cupón de ensayo de calificación. Para las WPSs calificadas que usan contacto de borde
pleno, la máxima separación de junta permisible es de 1/16Pulgs. (1.5 mm).
Prohibida la Reproducción de este Material por Cualquier Vía, wmendozaws@[Link],
134
QW-402.30 Una disminución del 10% o más en el ancho especificado del ligamento
entre los orificios del tubo cuando el ancho especificado del ligamento es menor que el
mayor de 3/8 pulg. (10 mm.) o tres veces el espesor de la pared del tubo especificado.
QW-402.31 Para soldadura de tubo a lámina-tubos: Un aumento en la profundidad en
más del 10%, un aumento o disminución en el ángulo de preparación de la ranura de
soldadura en más de 5 grados, o un cambio en el tipo de ranura.
135
de producción.
Para materiales ferrosos en la tabla QW/QB-422, se deberá hacer una calificación de
procedimiento para cada combinación de Número de grupo de Números P de metales
base, aun cuando los ensayos de calificación de procedimientos hayan sido realizados
para cada uno de los dos metales base soldados así mismo. Sin embargo, si dos o más
registros de calificación tienen las mismas variables esenciales y variables esenciales
suplementarias, excepto él de los metales base que son asignados para Números de
grupos diferentes dentro del mismo Número P, entonces la combinación de los metales
base es también calificada.
Además, cuando los metales base de dos Números de grupos diferentes dentro del mismo
Número P son calificados usando un cupón de ensayo simple, ese cupón califica la
soldadura de aquellos dos Números de grupos así mismos dentro del mismo Número P,
así como también usando mutuamente las variables calificadas. Esta variable no aplica
cuando el ensayo de impacto de la zona afectada por el calor (HAZ) no es requerido por
otras secciones.
QW-403.6 El espesor del metal base mínimo calificado es el espesor T del cupón del
ensayo ó 5/8 Pulgs. (16 mm), cualquiera que sea el menor. Sin embargo, donde T es menor
de ¼Pulgs. (6 mm) o menor, el espesor mínimo calificado es de ½ T. Esta variable no aplica
cuando una WPS es calificada con un PWHT sobre la temperatura de transformación
superior ó cuando un material Austeníticos ó Número -P 10H es recocido en solución
después de soldar.
QW-403.8 Un cambio en el espesor de metal base más allá del rango calificado en QW-
451, excepto como se permite de otro modo en QW-202.4 (b).
QW-403.9 Para soldadura de pase simple o de pases múltiples en la cual cualquier pase
sea mayor de ½Pulgs. (13 mm) de espesor, un aumento en el espesor de metal base más
allá de 1.1 veces que él del cupón de ensayo de calificación.
QW-403.10 Para el modo de transferencia por corto circuito del proceso de soldadura
por arco con electrodo desnudo, continuo y protección de gas (GMAW-S), cuando el
espesor del cupón de ensayo de calificación es menor de ½Pulgs. (13 mm), un aumento
en el espesor más allá de 1.1 veces que él del cupón de ensayo de calificación. Para
espesores de ½Pulgs. (13 mm) y mayores, usar la tabla QW-451.1 ó la tabla QW-451.2,
como sea aplicable.
QW-403.11 Los metales base especificados en la WPS deberán ser calificados mediante
un ensayo de calificación de procedimiento que fue hecho usando metales base en
concordancia con QW-424.
QW-403.12 Un cambio de un metal base listado bajo a un Número P de la tabla QW/QB-
422 a un metal base listado bajo a otro Número P. Cuando las juntas son hechas entre dos
metales base que tienen Números P diferentes, se requiere la recalificación aun cuando
los dos metales base han sido calificados independientemente usando el mismo
procedimiento. Cuando se usa la técnica de fusión interior para unir Número - P1,
Número- P3, Número -P4, y Número -P5A, un ensayo de calificación de procedimiento con
136
un metal de un Número P también deberá calificar para ese metal de Número -P soldado
a cada uno de los metales de Número P inferior, pero no viceversa.
QW-403.16 Un cambio en el diámetro de tubo más allá del rango calificado en QW-452,
excepto como es permitido de otro modo en QW-303.1 y QW-303.2, QW-381.2(c) ó QW-
382.1(f). Para soldadura de tubo a – lamina tubo: Un aumento o disminución mayor del
10% del diámetro del tubo especificado.
(a) Para una soldadura de ranura que une a un conjunto de boquilla o ramal (con la
preparación de la soldadura en la boquilla o ramal), el rango calificado de la Tabla QW-
452.3 se basará en la boquilla el diámetro exterior o tubo del ramal.
(b) Para una soldadura de ranura que une a un conjunto de boquilla o ramal (con la
preparación de la soldadura en la carcasa, cabezal o tubería), el rango calificado de la
Tabla QW-452.3 se basará en la carcasa, cabezal o el diámetro exterior de la tubería.
QW-403.17 En la soldadura de espárragos, un cambio en la combinación del metal base
listado bajo a un Número P en la tabla QW/QB-422 y el Número P del metal del esparrago
(como se define en la nota siguiente), ó para cualquier otra combinación de metal base y
metal de espárrago.
NOTA: El metal del espárrago deberá ser clasificado por la composición química nominal y de le puede
asignar un Numero – P cuando presente la composición nominal de cualquier de uno de los metales de
Números – P.
QW-403.18 Un cambio de un Número P a cualquiera otro Número- P ó para un metal
base no listado en la tabla QW/QB-422, excepto como se permite en QW-423, y en QW-
420. Para soldadura de tubo – lamina tubo: Un cambio en el Numero P o Numero A del
material del revestimiento (Si el material del revestimiento es parte de la soldadura).
QW-403.19 Un cambio a otro tipo o grado de material base (tipo o grado son materiales
del mismo análisis químico nominal y rango de las propiedades mecánicas, aun cuando
de forma de producto diferente), o para cualquier otro tipo ó grado de material base.
Cuando las juntas son hechas entre dos tipos o grados diferentes de material base, se
debe hacer una calificación de procedimiento para la combinación aplicable de
materiales, aun cuando los ensayos de calificación de procedimientos se hayan hecho
para cada uno de los dos materiales base soldado a sí mismo.
QW-403.20 Si la composición química de la capa superpuesta de metal de soldadura se
especifica en el Numero P enumerado en la Tabla QW/QB – 422 a otro Numero P o metal
base no listado, o un cambio en el Numero de grupo para los metales base Numero P 10
Prohibida la Reproducción de este Material por Cualquier Vía, wmendozaws@[Link],
137
o Numero P 11. Si la composición química de la capa superpuesta de metal de soldadura
no se especifica en la WPS, la calificación en el Numero P 5A o cualquier metal base de
Numero P menor también califica para la capa superpuesta de metal de soldadura o todos
los metales base de Numero P inferior.
QW-403.21 La adición o supresión de un recubrimiento, enchapado o revestimiento, ó
un cambio en el análisis químico nominal ó de rango de espesor del enchapado ó
revestimiento, ó un cambio en el tipo de recubrimiento como se especificó en la WPS.
QW-403.22 Un cambio en el espesor del metal base que exceda del 10 % del espesor
externo de la junta total a partir de aquel calificado.
QW-403.23 Un cambio en el espesor del metal base más allá del rango calificado en la
tabla QW-453.
QW-403.24 Un cambio en la especificación, tipo o grado del metal base. Cuando las
juntas van a ser hechas entre dos metales base diferentes, se debe hacer una calificación
de procedimiento para la combinación aplicable aun cuando las calificaciones de
procedimientos hayan sido hechas para cada uno de los metales base soldados así
mismos.
QW-403.25 Las calificaciones de procedimientos de soldaduras deberán ser hechas
usando un metal base del mismo número- P y Número de grupo, cuando el metal base va
a ser soldado con cordones de deposición controlada (temper bead). Cuando se deben
realizar uniones entre metales base de dos combinaciones diferentes de Número- P y
Número de grupo debe hacerse una calificación de procedimiento de cordón de
deposición controlada (temper bead), para cada combinación del Numero –P del metal
base y Numero de grupo para ser usadas en producción; esto debe hacerse en cupones
de ensayo por separado ó en combinación en un solo cupón de ensayo. Cuando se
prueban metales base de diferentes combinaciones de Número- P y Número de grupo en
el mismo cupón, las variables de soldadura utilizadas y los resultados de la prueba en cada
miembro del cupón deben documentarse de forma independiente, pero pueden ser
reportadas en el mismo registro de calificación. Donde la soldadura del cordón de
deposición controlada va a ser aplicada solamente a un lado de una junta (por ejemplo.,
en el miembro de una junta de Número-P1 entre los metales de Numero –P1 y Número –
P 8 ) ó donde el revestimiento va a ser aplicado ó reparado usando las técnicas de cordón
de deposición controlada(temper bead), es requerida la calificación en concordancia con
QW-290 solamente para la porción de la WPS que aplica para soldar en miembros que
van a ser soldados con cordones de deposición controlada (temper bead).
QW-403.26 Un aumento en el carbono equivalente del metal base usando la siguiente
fórmula:
138
para soldaduras de filetes, así como también para soldaduras de ranura.
QW-403.28 Un cambio a otro tipo de metal base, grado, ó Número UNS.
QW-403.29 Un cambio en el acabado superficial como se define por la especificación
del material ó rango de rugosidad superficial establecido como se mide en concordancia
con ASME B46.1-2006.
QW-403.30 Un cambio en el espesor del metal base mayor del 20%.
(a) Del espesor del cupón de ensayo para herramientas de pernos fijos y pernos y de
retracción.
(b) Más allá del espesor mínimo y máximo ó pendientes de transición del espesor del
cupón de ensayo para herramientas rotativas de auto reacción.
QW-403.31 Para tubos con un espesor de pared especificado de 0.100 pulg. (2.5 mm) o
menos, un cambio en el espesor de la pared del tubo para aumentarlo a más de 2T o para
disminuirlo a menos de 1 / 2T. Para tubos de espesor de pared especificado mayor de
0,100 pulg. (2,5 mm), solo se requiere un ensayo de calificación.
QW-403.32 Un cambio en el número P del material ya sea del tubo o de la lámina -
tubos. Cuando el material de revestimiento o capa superpuesta de metal de soldadura es
parte de la soldadura, un cambio en el Número P o Número A o en la composición nominal
del material de revestimiento o capa superpuesta de metal de soldadura de la lámina -
tubo cuando no se asigna un Número P o Número A.
QW-403.33 Un cambio en el espesor o diámetro de la pared del tubo especificado mayor
al 10% para todos los diámetros y espesores de pared.
QW-404.1 Un incremento mayor del 10% en el área de sección transversal del metal de
relleno agregado (excluyendo el mantequillado) ó en la velocidad de alimentación del
alambre (WFS) más allá del calificado.
QW-404.2 Una disminución en el espesor ó cambio en el análisis químico nominal
especificado del mantequillado de metal de soldadura más allá del calificado.
(El mantequillado ó revestimiento es la deposición de metal de soldadura en una ó en
ambas caras de la junta antes de la preparación de la junta para la soldadura final por
haces de electrones).
QW-404.3 Un cambio en el tamaño del metal de relleno.
QW-404.4 Un cambio de un Número F de la tabla QW-432 a cualquier otro Número F ´
ó a cualquier otro metal de relleno no listado en QW-432.
QW-404.5 (Aplicable sólo a metales ferrosos). Un cambio en la composición química del
depósito de soldadura de un Número A a cualquier otro Número A en la tabla QW-442. La
calificación con un Número A-1 calificará para el Número A-2 y viceversa. La composición
química del metal de soldadura puede ser determinada por cualquiera de lo siguiente:
(a) Para todos los procesos de soldadura — a partir del análisis químico del depósito
Prohibida la Reproducción de este Material por Cualquier Vía, wmendozaws@[Link],
139
de soldadura tomado del cupón de ensayo de la calificación de procedimiento.
(b) Para los procesos SMAW, GTAW, LBW, y PAW — a partir del análisis químico del
depósito de soldadura preparado de acuerdo con la especificación del metal de
relleno, ó a partir de la composición química como se reporta ya sea en la
especificación del metal de relleno ó en el certificado de conformidad del
fabricante o proveedor.
(c) Para los procesos GMAW y EGW — a partir del análisis químico del depósito de
soldadura preparado de acuerdo con la especificación de metal de relleno ó el
certificado de conformidad del fabricante ó del proveedor cuando el gas de
protección usado fue el mismo que se usó para soldar el cupón de ensayo de
calificación de procedimiento.
(d) Para el proceso SAW — a partir del análisis químico del depósito de soldadura
preparado de acuerdo con la especificación del metal de relleno o el certificado de
conformidad del fabricante ó proveedor cuando el fundente usado fue el mismo
usado para soldar el cupón de ensayo de calificación de procedimiento. En lugar
de una designación de Número A, la composición química nominal del depósito de
soldadura se indicará en el WPS y en el PQR. La designación de la composición
química nominal también puede ser por referencia a la clasificación AWS excepto
por la clasificación del sufijo "G", por el nombre comercial del fabricante, o por
otros documentos de adquisiciones establecidos.
QW-404.9
(a) Un cambio en el indicador para resistencia mínima a la tracción (por ej., el 7 en
F7A2- EM12K) cuando la combinación de alambre - fundente es clasificada en la
Sección II, Parte C.
(b) Un cambio ya sea en el nombre de la marca comercial del fundente ó del
nombre de la marca comercial del alambre cuando ningún fundente ni alambre
está clasificado en la Sección II, Parte C.
Prohibida la Reproducción de este Material por Cualquier Vía, wmendozaws@[Link],
140
(c)Un cambio en el nombre de la marca comercial del fundente cuando el alambre
está clasificado en la Sección II, Parte C, pero el fundente no está clasificado. Un
cambio en la clasificación del alambre dentro de los requerimientos de QW-404.5
no requiere recalificación.
(d)Un cambio en el nombre de la marca comercial del fundente para depósitos de
No. A-8.
141
QW-404.15 Un cambio de un Número F de la tabla QW-432 a cualquier otro número F ó
a cualquier otro metal de relleno excepto como se permite en QW-433.
QW-404.17 Un cambio en el tipo de fundente o composición del fundente.
QW-404.18 Un cambio de electrodos de alambre a electrodos de placa y viceversa.
QW-404.19 Un cambio de guía consumible a guía no consumible y viceversa.
QW-404.20 Cualquier cambio en el método mediante el cual el metal de relleno es
agregado, tal como la laminilla pre-colocada, tira superior, alambre, alimentación de
alambre, o mantequillado del metal antes de soldar de una o de ambas caras de la junta.
QW-404.21 Para adiciones de metal de relleno, cualquier cambio del análisis nominal
especificado del metal de relleno calificado.
QW-404.22 La omisión ó adición de insertos consumibles. La calificación en una junta a
tope soldada por un solo lado, con ó sin insertos consumibles, califica para soldaduras de
filete y para las juntas a tope soldadas por un solo lado con respaldo ó juntas a tope
soldadas por ambos lados. Los insertos consumibles que están de acuerdo con SFA-5.30,
a excepción del análisis químico del inserto conforme a un análisis para cualquier alambre
desnudo dado en cualquier especificación SFA ó clasificación de AWS, deberá ser
considerado que tienen el mismo Número F que el alambre desnudo como se da en la
tabla QW-432.
QW-404.23 Un cambio de una de las siguientes formas de producto de metal de relleno
a otra:
(a) Metal sólido ó tubular (desnudo)
(b) Con núcleo de fundente
(c) Metal sólido ó tubular (revestido)
(d) Polvo
142
protección de gas (GMAW), cuando el espesor de metal de soldadura depositado es
menor de ½Pulgs. (13 mm), un aumento en el espesor del metal de soldadura depositado
más allá de 1.1 veces del espesor de metal de soldadura depositado del ensayo de
calificación. Para espesores de metal de soldadura de ½ Pulgs.(13 mm) y mayores, usar
tabla QW-451.1, tabla QW-451.2, ó las tablas QW- 452.1(a) y QW – 452.1 (b), cuando sea
aplicable.
QW-404.33 Un cambio en la clasificación del metal de relleno con especificación SFA, ó,
si no está en conformidad con una clasificación de un metal de relleno dentro de una
especificación SFA, un cambio en el nombre de la marca comercial del fabricante para el
metal de relleno. Cuando los designadores opcionales suplementarios, tales como
aquellos que indican la resistencia a la humedad (es decir., XXXXR), hidrógeno difusible
(es decir., XXXXH16, H8, etc.), y el ensayo de impacto suplementario (p. ej., XXXX-1 ó
EXXXXM), son especificados en la WPS, solamente los metales de relleno que están de
acuerdo a la clasificación con los designador(s) suplementarios opcionales especificados
en la WPS deberán ser usados.
QW-404.34 Un cambio en el tipo de fundente (es decir, de neutro a activo y viceversa)
para depósitos de capas múltiples en materiales de Número - P1.
QW-404.35 Un cambio en la clasificación del fundente o alambre ó un cambio ya sea en
el nombre de la marca comercial del electrodo ó del fundente cuando la combinación no
este clasificado en una especificación de SFA. No se requiere la recalificación cuando una
combinación de alambre-fundente esté de acuerdo con una especificación SFA y el cambio
en la clasificación es:
(a) De un nivel de hidrógeno difusible a otro (es decir., un cambio de F7A2-EA1-A1-H4 a
F7A2-EA1-A1-H16), o
(b) A un número mayor en el indicador para la resistencia al impacto, que indica la
clasificación a una temperatura de ensayo de impacto menor (es decir., un cambio de
F7A2-EM12K a F7A4-EM12K). Estas variables no aplican cuando el metal de soldadura está
exento de ensayos de impacto por otras Secciones. Esta exención no aplica a
recubrimientos duros y a capas superpuestas resistentes a la corrosión.
QW-404.36 Cuando se usa un fundente de escoria remolida, cada lote ó mezcla, como
se define en SFA-5.01, deberá ser ensayado en concordancia con la Sección II, Parte C, ya
sea por el fabricante ó usuario, ó será calificado como un fundente no clasificado en
concordancia con QW-404.9.
QW-404.37 Un cambio en la composición del metal de soldadura depositado de un
Número A de la tabla QW-442 a cualquier otro Número A, o para un análisis no listado
en la tabla. Un cambio en el Número UNS para cada Clasificación AWS de análisis Número
-A 8 ó Número -A9 de la tabla QW-442, o cada aleación no ferrosa de la tabla QW- 432,
deberá requerir calificación de la WPS por separado. Los números A pueden ser
determinados en concordancia con QW- 404.5.
QW-404.38 Un cambio en el diámetro nominal del electrodo usado para la primera capa
del depósito.
143
QW-404.39 Para soldadura por arco sumergido (SAW) y para soldadura de electro-
escoria (ESW), un cambio en la composición nominal ó tipo de fundente usado. No se
requiere recalificación para un cambio en el tamaño de partículas de fundente.
QW-404.41 Un cambio de más del 10% en la velocidad de alimentación de metal en
polvo registrado en el PQR.
QW-404.42 Un cambio de más del 5% en el rango de tamaño de partículas del polvo.
QW-404.43 Un cambio en el rango de tamaño de partículas de metal en polvo registrado
en el PQR.
QW-404.44 Un cambio de un metal en polvo homogéneo a un metal en polvo mezclado
mecánicamente ó viceversa.
QW-404.46 Un cambio en el rango de velocidad de alimentación de polvo calificado.
QW-404.47 Un cambio de más del 10% en el tamaño del metal de relleno y/o tamaño
de partícula del metal en polvo.
QW-404.48 Un cambio de más del 10% en la densidad de metal en polvo.
QW-404.49 Un cambio de más del 10% en la velocidad de alimentación del metal de
relleno ó del metal en polvo.
QW-404.50 La adición o eliminación del fundente a la cara de la soldadura de una junta
soldada para el propósito de afectar la penetración de la soldadura.
QW-404.51 El método de control de humedad adquirida durante el almacenaje y
distribución para los electrodos del proceso SMAW y GMAW- FC y fundentes para el
proceso SAW (por ejemplo., Adquirirlo en recipientes sellados herméticamente y
almacenarlos en hornos calientes, tiempo de distribución controlado, calentarlos a alta
temperatura antes de usarlos).
QW-404.52 Un aumento en el nivel de hidrogeno difusible (por ejemplo., de un E7018-
H8 a un E7018-H16 ó para hidrogeno difusible no controlado).
QW-404.53 La adición ó eliminación del metal de relleno y, cuando se usa, un cambio
en la composición nominal del metal de relleno.
QW-404.55 Un aumento en el espesor o ancho del metal de relleno prefijado.
QW-404.56 Un cambio a otro tipo o grado de metal de relleno prefijado (tipo o grado
son materiales del mismo análisis químico nominal y rango de propiedades mecánicas,
aun cuando de diferente forma de producto).
QW-404.57 Un aumento en el espesor o ancho nominal del electrodo para cintas de
metales de relleno usadas con los procesos SAW y ESW para capas superpuestas de metal
de soldadura de recubrimientos duros y resistentes a la corrosión.
QW-404.58 La adición o eliminación de metal de relleno prefijado.
QW-404.59 Si se agrega metal de relleno, un cambio en el Numero A del depósito de
soldadura o un cambio en la composición nominal del metal de soldadura depositado
cuando no se asigna un Número A.
QW-405 POSICIONES
144
QW-405.1 La adición de otras posiciones de soldadura a aquellas ya calificadas. Ver QW-
120, QW-130, QW-203 y QW-303.
QW-406 PRECALENTAMIENTO
145
QW-406.2 Un cambio en el mantenimiento ó reducción del precalentamiento en
la culminación de la soldadura antes de cualquier tratamiento térmico requerido
posterior a la soldadura.
QW-406.3 Un aumento de más de 100°F (55º) en la temperatura máxima entre
pases registrada en el PQR. Esta variable no aplica cuando una WPS es calificada
con un PWHT sobre la temperatura de transformación superior ó cuando un
material Austenítico ó Número -P10H es recocido en solución después de soldar.
QW-406.4 Una disminución de más de 100°F (55º) en la temperatura de
precalentamiento calificada ó un aumento de la temperatura máxima entre
pasadas registrada en el PQR. La temperatura mínima para soldadura deberá ser
especificada en la WPS.
QW-406.5 Un cambio en el mantenimiento ó reducción del precalentamiento en
la culminación de la pulverización y antes de la fusión.
QW-406.7 Un cambio de más del 10% en la amplitud ó número de ciclos de
precalentamiento del calificado, ó si otros métodos de precalentamiento son
empleados, un cambio en la temperatura de precalentamiento de más de
25ºF(15°C).
406.9 Una disminución en la temperatura de precalentamiento de la alcanzada
en el cupón de ensayo y registrada en el PQR. La temperatura de precalentamiento
deberá ser medida y registrada por separado para cada capa de cordón de
soldadura revenido y, si existe, para capa(s) de cordón de soldadura superficial. La
WPS deberá especificar los límites temperatura mínima de precalentamiento para
cada Cordón de soldadura revenido por separado y, para capa(s) de cordón de
soldadura de revestimiento.
QW-406.10 El tiempo mínimo de impregnación de precalentamiento antes de
iniciar la soldadura.
QW-406.11 La adición ó eliminación de un cocido por hidrógeno posterior a la
soldadura. Cuando es especificado, la temperatura y tiempo mínimo de
impregnación deberán ser especificados.
146
(3) PWHT por encima de la temperatura de transformación superior (p. ej.,
normalizado);
(4) PWHT por encima de la temperatura de transformación superior seguida
por un tratamiento térmico por debajo de la temperatura transformación inferior
(p. ej., normalizado ó templado seguido por un revenido);
(5) PWHT entre temperaturas de transformación superior e inferior.
(b) Para todos los materiales, Para todos los otros materiales, las siguientes
condiciones de tratamiento térmico a la soldadura aplican:
(1) Ningún PWHT
(2) PWHT dentro de un rango de temperatura especificado.
QW-407.2 Un cambio en el rango de temperatura y tiempo del tratamiento
térmico posterior de la soldadura (ver QW-407.1). El ensayo de calificación de
procedimiento deberá ser sometido a PWHT esencialmente equivalente a aquel
encontrado en la fabricación de soldaduras de producción, incluyendo al menos el
80% de los tiempos agregados a la temperatura(s). El(los) tiempo(s) total(es) de
PWHT se puede(n) aplicar en un ciclo de calentamiento.
QW-407.6 Un cambio en la condición de tratamiento térmico posterior a
soldadura en QW-407.1 ó un aumento del 25% ó más en el tiempo total a la
temperatura de tratamiento térmico posterior a soldadura.
QW-407.7 Un cambio en el rango de temperatura de tratamiento térmico
calificado si se aplica el tratamiento térmico después de la fusión.
QW-407.8 Se requiere un PQR por separado para cada una de las siguientes
condiciones:
(a) Ningún de PWHT
(b) Un cambio de más del 10% en el número de ciclos normales de calentamiento
de PWHT siguiendo el ciclo de soldadura.
(c) Un PWHT dentro de un rango de temperatura y tiempo especificado si el
tratamiento térmico se desarrolla por separado de la operación de soldadura.
QW-407.9 Es requerida una calificación de procedimiento por separado para
cada una de las siguientes condiciones:
(a) Para capas superpuestas de metal de soldadura resistentes a la corrosión de
Número –A 8 en todos los materiales base, un cambio en la condición de
tratamiento térmico posterior a la soldadura en QW-407.1, ó cuando el tiempo
total en un tratamiento térmico posterior a la soldadura encontrado en la
fabricación excede de 20 horas, un aumento del 25% ó más en el tiempo total en
la temperatura del tratamiento térmico posterior a la soldadura.
(b) Para capas superpuestas de metal de soldadura resistentes a la corrosión de
Número –A 9 en todos los materiales base, un cambio en la condición de
tratamiento térmico posterior a la soldadura en QW-407.1, ó un aumento del 25%
147
ó más en el tiempo total en la temperatura del tratamiento térmico posterior a la
soldadura.
(c) Para todas las otras capas superpuestas de metal de soldadura resistente a la
corrosión en todos los materiales base, un cambio en la condición de tratamiento
térmico posterior a la soldadura en QW-407.1.
QW-407.10 La adición ó eliminación del PWHT, ó un cambio de ± 45 ºF (±25ºC)
en la temperatura de PWHT ó un aumento en el tiempo de mantenimiento por
más del 25% ó cambio en el método de enfriamiento (ejemplo, horno, aire,
temple).
QW-408 GAS
QW-408.1 La adición ó eliminación de gas de protección de rastreo y/o un
cambio en su composición.
QW-408.2 Se requiere una calificación de procedimiento por separado para cada
una de las condiciones siguientes:
(a) un cambio de gas de protección simple a cualquier otro gas de protección
simple.
(b) un cambio de gas de protección simple a una mezcla de gases de protección, y
viceversa.
(c) un cambio en la composición del porcentaje especificado de una mezcla de
gas de protección.
(d) la adición u omisión de gas de protección. La clasificación AWS de SFA-5.32
puede ser usada para especificar la composición del gas de protección.
QW-408.3 Un cambio en el rango de la velocidad de flujo especificado del gas de
protección ó de mezcla de gases de protección.
QW-408.4 Un cambio en la composición del orificio ó gas de protección.
QW-408.5 La adición o eliminación del gas respaldo, un cambio en la
composición del gas de respaldo, ó un cambio en el rango de la velocidad de flujo
especificado del gas de respaldo.
QW-408.6 Un cambio de protección ambiental tal como a partir de un vacío a un
gas inerte, ó viceversa.
QW-408.7 Un cambio en el tipo de gas combustible.
QW-408.8 La omisión del gas de respaldo excepto que no se requiere la
recalificación cuando se suelda una junta a tope con soldadura desde un solo lado
con una tira de respaldo ó una junta a tope soldada por ambos lados ó una
soldadura de filete. Esta excepción no aplica a metales de los Números –P 51 hasta
los Números -P 53, los Números – P 61 hasta los Números -P 62, y los Números - P
10I.
148
QW-408.9 Para soldaduras de ranura en metales Número-P41 hasta Número-
P49 y todas las soldaduras de metales de Número- 10I, Número- P10J, Número-
P10K, Número-P 51 hasta Número- P 53, y Número- P61 hasta Número-P62, la
eliminación de gas de respaldo ó un cambio en la composición nominal del gas de
respaldo de un gas inerte a una mezcla que incluya gas(es) no inertes.
QW-408.10 Para metales de Números - P 10I, Números P 10J, y Números-P10K,
Números-P51 hasta Números-P53, y Números-P61 hasta Números-P62 la
eliminación del gas de protección de rastreo, ó un cambio en la composición
nominal de un gas de rastreo, de un gas inerte a una mezcla ó una disminución del
10% ó más en la velocidad de flujo del gas de rastreo.
QW-408.11 La adición o eliminación de uno ó más de lo siguiente:
(a) gas de protección
(b) gas de rastreo
(c) gas de respaldo
(d) gas de remoción del plasma.
QW-408.12 Una disminución de más del 10% en la velocidad de flujo de uno ó
más de lo siguiente: Gas de protección, gas de protección de rastreo, gas de
respaldo, y gas de remoción del plasma.
QW-408.14 Un cambio en la presión de oxígeno ó gas combustible más allá del
rango calificado.
QW-408.16 Un cambio de más del 5% en la velocidad de flujo de gas del arco de
plasma ó gas de alimentación del metal en polvo registrado en el PQR.
QW-408.17 Un cambio en el gas de arco de plasma, gas de protección, ó gas de
alimentación del metal en polvo a partir de un gas simple ó a cualquier otro gas
simple, ó a una mezcla de gases, o viceversa.
QW-408.18 Un cambio de más del 10% en la composición de la mezcla de gases
del gas del arco de plasma, gas de protección, ó gas de alimentación de metal en
polvo registrada en el PQR.
QW-408.19 Un cambio en la composición nominal del gas de alimentación del
polvo ó de gas de plasma (pulverización de arco de plasma) calificada.
QW-408.20 Un cambio de más del 5% en el rango de la velocidad de flujo de gas
de plasma calificado.
QW-408.21 Un cambio en la velocidad de flujo del orificio ó gas de protección.
QW-408.22 Un cambio en el tipo de gas de protección, presión del gas, ó tiempo
de purga.
QW-408.23 Para titanio, zirconio y sus aleaciones, la eliminación de uno ó más
de los siguientes:
(a) Gas de protección
149
(b) Gas de protección de rastreo
(c) Gas de respaldo
QW-408.24 Para procesos protegidos por gas, el máximo contenido de humedad
(Punto de rocío) del gas de protección. El control de humedad puede ser por las
especificaciones de las clasificaciones del gas de protección en SFA-5.32.
QW-408.25 Un cambio en la atmósfera del horno de aquel calificado.
QW-408.26 Para la soldadura de fricción por agitación (Stir) de metales Número
-P6, Número -P7, Número -P8, Número - P10H, Número -P101, de Número -P 41,
hasta Número -P47, de Número -P51 hasta Número -P53, y de Número - P 61 hasta
Número -P62, la adición o eliminación de gas de rastreo ó de protección de la
herramienta, ó un cambio en la composición del gas ó velocidad de flujo.
150
Donde la energía es la energía entregada a la superficie de la pieza cuando se mide
mediante un calorímetro u otros métodos apropiados.
El requerimiento para la medición de la entrada de calor ó del volumen de metal
de soldadura depositado no aplica cuando la WPS se califica con una PWHT sobre
la temperatura de transformación superior ó cuando un material Austeníticos ó
un Numero - P10H es recocido en solución después de soldar.
QW-409.2 Un cambio del modo de transferencia de metal de soldadura de
globular, rocío, ó de rocío pulsada a soldadura por transferencia de arco por corto
circuito ó viceversa.
QW-409.3 La adición o eliminación de la fuente de corriente pulsada a fuente de
energía de CD.
QW-409.4 Un cambio de CA a CD, ó viceversa; y en soldadura de CD, un cambio
de electrodo negativo (polaridad directa) a electrodo positivo (polaridad inversa),
ó viceversa.
QW-409.5 Un cambio de ±15% de los rangos de amperaje y de voltaje.
QW-409.6 Un cambio en la corriente del haz de más de ±5%, en voltaje de más
de ±2%, en velocidad de soldadura de más de ±2%, en la corriente del foco del haz
de más de ±5%, en la distancia de la pistola a la pieza de más de ± 5%, ó un cambio
en la longitud ó ancho de la oscilación de más de ±20%.
QW-409.7 Cualquier cambio en la duración de la frecuencia de pulsos del haz.
QW-409.8 Un cambio en el rango de amperaje, ó excepto para los procesos
SMAW y GTAW, ó soldadura de forma de onda controlada, un cambio en el rango
del voltaje. Un cambio en el rango de la velocidad de alimentación del alambre
(WFS) del electrodo puede ser usado como una alternativa para el amperaje. Ver
Apéndice H no mandatorio.
QW-409.9 Un cambio en los tiempos del arco de más de ± 1/10 seg.
QW-409.10 Un cambio en el amperaje de más de ± 10%.
QW-409.11 Un cambio en la fuente de energía de un modelo a otro.
QW-409.12 Un cambio en el tipo ó tamaño de electrodo de tungsteno.
QW-409.13 Un cambio de una clase de Asociación de fabricantes de electrodos de
soldadura por resistencia (RWMA) a otra. Además, un cambio en lo siguiente:
(a)Para soldaduras de puntos y de proyección, un cambio en la forma nominal ó
más del 10% del área de contacto del electrodo de soldadura.
(b)Para soldadura de costura, un cambio de espesor, perfil, orientación, ó
diámetro de electrodos que excedan el 10%.
QW-409.14 La adición ó eliminación del control de la corriente de pendiente
ascendente ó control de la corriente de pendiente descendente, ó un cambio de
más del 10% en el tiempo de la corriente de pendiente ó la amplitud.
151
QW-409.15
(a) Un cambio de más del 5% en cualquiera de lo siguiente:
(1) La corriente de precalentamiento
(2) La amplitud de la corriente de precalentamiento.
(3) La duración del tiempo de la corriente de precalentamiento.
(4) La presión de electrodo.
(5) La corriente de la soldadura.
(6) La duración del tiempo de la corriente de la soldadura.
(b) Un cambio de AC a DC ó viceversa.
(c) La adición ó eliminación de la fuente de corriente pulsada a una fuente de
energía de CD.
(d) Cuando se usa corriente directa (DC) pulsada, un cambio de más del 5% en
la amplitud del pulso, frecuencia, ó número de pulsos por ciclo.
(e) Un cambio de más del 5% en la duración del tiempo de la corriente de
calentamiento posterior.
QW-409.17 Un cambio en el voltaje primario del suministro de energía ó
frecuencia, ó en la relación de vueltas del transformador, de ajuste de derivación,
de posición de inductancia, del voltaje de circuito abierto secundario ó ajuste de
control de fase.
QW-409.18 Un cambio en el procedimiento ó frecuencia de limpieza de la
boquilla.
QW-409.19 Cualquier cambio de más de ± 10% en la frecuencia pulsatoria del
haz y de la duración del pulso.
QW-409.20 Cualquier cambio en las variables siguientes: modo de operación (de
pulsada a continua y viceversa), la distribución de energía a través del haz (es decir,
multi- modo ó Gaussiana).
QW-409.21 Una disminución de más del 10% de la energía entregada a la
superficie de la pieza según como se mide por un calorímetro u otros métodos
apropiados.
QW-409.22 Un aumento de más del 10% en el amperaje usado en la aplicación
de la primera capa.
QW-409.23 Un cambio de más del 10% en los rangos de amperaje ó de voltajes.
QW-409.24 Un cambio de más del 10% en la potencia en vatios del alambre de
relleno registrado en el PQR. La potencia en vatios es una función del voltaje de la
corriente, y de la dimensión de la extensión del electrodo (ESO).
QW-409.25 Un cambio de más del 10% en la intensidad de corriente ó voltaje del
arco de plasma registrado en el PQR.
QW-409.26 Sólo para la primera capa, un aumento en la entrada de calor de más
de 10% o un aumento en volumen de metal de soldadura depositado por unidad
Prohibida la Reproducción de este Material por Cualquier Vía, wmendozaws@[Link],
152
de longitud de soldadura de más de 10%. El aumento deberá ser determinado por
los métodos de QW- 409.1.
Cuando se usa metal de relleno de cinta, la entrada de calor deberá ser calculada
como sigue:
Entrada de Calor [ J/Pulgs2(J(mm2)] = Voltaje x Amperaje x 60/Velocidad de Avance
[Pulgs./min(mm/min)]x ancho de la cinta[Pulgs.(mm)]
QW-409.27. Un cambio en el tiempo de destello de más del 10%.
QW-409.28. Un cambio en el tiempo de la corriente de recalcado (upset) por más
del 10%.
QW-409.29
a) Un cambio en la entrada de calor más allá de lo siguiente (ver figura QW-
462.12):
1) Un incremento ó disminución en la relación de la entrada de calor entre la
primera capa del cordón revenido y los cordones de soldadura depositados
contra el metal base de más del 20% para metales de Números - P1 y Números
-P 3 y el 10% para todos los otros metales Números P.
2) Un incremento ó disminución en la relación de entrada de calor entre la
segunda capa del cordón revenido y la primera capa del cordón revenido de
más del 20% para metales Números -P 1 y Números -P3 y el 10% para todos los
otros metales Números P.
3) La relación de entrada de calor entre las capas subsecuentes deberá ser
mantenidas hasta un mínimo de 3/16Pulgs. (5 mm) de metal de soldadura que
ha sido depositado sobre el metal base.
4) Donde la base para la aceptación es el ensayo de impacto y el metal de relleno
está exento de la calificación del cordón de deposición controlada (temper
bead), la entrada de calor no debe exceder del 50% sobre la entrada de calor
calificada para los pases de relleno restantes.
5) Donde la base para la aceptación es el ensayo de dureza, una disminución de
más del 20% en la entrada de calor para los pases de relleno restante.
b) La entrada de calor deberá ser determinada usando los siguientes métodos:
1) Para los procesos GTAW ó PAW por máquina ó automático, un aumento ó
disminución del 10% en la relación de energía medida como:
Donde:
Af = es el área de la sección transversal del alambre de metal de relleno, TS = es la
velocidad de avance de la soldadura y
WFS = es la velocidad de alimentación del alambre de metal de relleno.
153
2) Para los procesos automáticos ó a máquina diferentes a GTAW ó PAW, la
entrada de calor deberá ser determinada mediante el método de QW-409.1
QW-410 TÉCNICA
QW-410.1 Para soldadura manual o semiautomática, un cambio de la técnica de cordón
recto a la técnica de cordón ondulado, ó viceversa.
QW-410.2 Un cambio en la naturaleza de la llama, de oxidante a reductora, ó viceversa.
QW-410.3 Un cambio en el tamaño del orificio, de la tobera, ó boquilla.
QW-410.4 Un cambio en la técnica de la soldadura, soldadura de izquierdas, con ángulo
de arrastre (forehand) a soldadura de derechas, con ángulo de ataque (backhand), ó
viceversa.
QW-410.5 Un cambio en el método de limpieza inicial y entre pases (cepillado,
esmerilado, etc.).
QW-410.6 Un cambio en el método de resanado por atrás.
QW-410.7 Para procesos de soldadura por máquina ó automática un cambio de más del
±10% en el ancho, en la frecuencia, ó tiempo de permanencia de la técnica de oscilación.
QW-410.8 Un cambio en la distancia del tubo de contacto a la pieza.
QW-410.9 Un cambio de pases múltiples por lado a pase simple por lado. Esta limitación
no aplica cuando una WPS es calificada con un PWHT por encima de la temperatura de
transformación superior ó cuando un material Austenítico ó Número-P10H es recocido en
solución después de soldar.
QW-410.10 Un cambio de electrodo simple a electrodo múltiple, ó viceversa, sólo para
soldaduras con máquina ó automática. Esta variable no aplica cuando una WPS es
calificada con un PWHT por encima de la temperatura de transformación superior ó
cuando un material Austenítico ó Número-P10H es recocido en solución después de
soldar.
QW-410.11 Un cambio de soldadura con soplete convencional de cámara cerrada a
cámara abierta en metales de Número- P51 hasta Número-P 53, pero no viceversa.
QW-410.12 Un cambio de la técnica de soldadura de fusión a la técnica de agujero de llave
(Key hole), ó viceversa, ó la inclusión de ambas técnicas, aunque cada una se haya sido
calificada individualmente.
QW-410.14 Un cambio de más de ± 10º en el ángulo relativo entre el eje del haz y la pieza.
QW-410.15 Un cambio en la separación de los electrodos múltiples para soldadura con
máquina ó automática.
QW-410.17 Un cambio en el tipo ó modelo de equipo de soldar.
154
QW-410.18 Un aumento en la presión absoluta del ambiente de soldadura con vacío
más allá del calificado.
QW-410.19 Cualquier cambio en el tipo, tamaño, ó forma de filamento.
QW-410.20 La adición de un pase de lavado.
QW-410.21 Para soldaduras de ranura de penetración completa, un cambio de
soldadura por ambos lados a soldadura de un solo lado, pero no viceversa.
QW-410.22 Un cambio en cualquiera de los parámetros de soldadura de espárragos
siguientes: un cambio en modelo de la pistola para espárragos; un cambio en la elevación
de más de ±1/32Pulgs. (0.8 mm).
QW-410.25 Un cambio de soldadura manual ó semiautomática a soldadura
con máquina o automática y viceversa.
QW-410.26 La adición o supresión de martillado.
QW-410.27 Un cambio en la velocidad rotacional que produzca un cambio en la
velocidad exterior superficial [(pie/min (m/min)] mayor de ±10% de la velocidad
superficial exterior calificada.
QW-410.28 Un cambio en la carga de empuje mayor de ±10% de la carga de empuje
calificada.
QW-410.29 Un cambio en la energía rotacional mayor de ±10% de la energía rotacional
calificada.
QW-410.30 Cualquier cambio en la dimensión de la alineación (pérdida total en la
longitud de las partes que se están uniendo) mayor que ±10% de la alineación calificada.
QW-410.31 Un cambio en el método de preparar el metal base antes de soldar (por
ejemplo., cambiando de limpieza mecánica a limpieza química o a limpieza con abrasivo,
ó viceversa).
QW-410.32 Un cambio de más del 10% en la presión retenida (forja) antes ó después de
soldar. Un cambio de más del 10% en el tiempo de retención del electrodo (secuencia de
duración del electrodo.
QW-410.33 Un cambio de un tipo de soldadura a otro, ó modificación del equipo,
incluyendo el fabricante, panel de control, número de modelo, clasificación ó capacidad
eléctrica, tipo de fuente de energía eléctrica, ó método de aplicación de la presión.
QW-410.34 La adición ó eliminación de un medio de enfriamiento del electrodo y donde
él sea usado.
QW-410-35 Un cambio en la distancia entre brazos ó un cambio en la profundidad de la
garganta.
QW-410.37 Un cambio de pase simple a pase múltiple ó viceversa.
QW-410.38 Un cambio de capas múltiples a capas simples de forros ó superficies
endurecidas ó viceversa.
QW-410.39 Un cambio en el tipo de antorcha ó tamaño de la boquilla.
155
QW-410.40 Para procesos de soldaduras por arco sumergido (SAW) y electro-escoria
(ESW), la eliminación de un dispositivo suplementario para controlar el campo magnético
que actúa en el charco de la soldadura.
QW-410.41 Un cambio mayor del 15% en el rango de la velocidad de avance registrado
en el PQR.
QW-410.43 Para la antorcha ó pieza de trabajo, un cambio mayor del 10% en el rango
de la velocidad de avance calificada.
QW-410.44 Un cambio mayor del 15% en la distancia de la antorcha de rociado y la pieza
de trabajo calificada.
QW-410.45 Un cambio en el método de preparación de la superficie del metal base a
ser endurecido (ejemplo: Chorro de arena versus limpieza química).
QW-410.46 Un cambio en el modelo de la antorcha de rociado ó tamaño del orificio de
la boquilla.
QW-410.47 Un cambio mayor del 10% en el rango de temperatura de fusión calificado.
Un cambio en la velocidad de enfriamiento de la temperatura de fusión mayor de 50 ºF/hr
(28 ºC/hr), un cambio en el método de fusión (por ejemplo., antorcha, horno, inducción).
QW-410.48 Un cambio en el arco constreñido de transferible a no transferible ó
viceversa.
QW-410.49 Un cambio en el diámetro del orificio constrictivo de la antorcha del arco
plasma.
QW-410.50 Un cambio en el número de electrodos que actúan en el mismo charco de
soldadura.
QW-410.52 Un cambio en el método de entrega del metal de relleno al charco de metal
fundido, tal como desde el borde de ataque ó del frente de la antorcha, los lados de la
antorcha, ó a través de la antorcha.
QW-410.53 Un cambio mayor del 20% en la distancia del cordón de soldadura de centro
a centro.
QW-410.54 Un cambio en la longitud de recalcado (upset) ó fuerza mayor del 10%.
QW-410.55 Un cambio en la distancia entre las matrices de fijación mayor del 10% ó un
cambio en la preparación de la superficie del área de fijación.
QW-410.56 Un cambio en la fuerza de fijación por más del 10%.
QW-410.57 Un cambio en más del 10% en la velocidad directa ó inversa.
QW-410.58 La eliminación de cordones de deposición controlada (temper bead) (ver
figura QW-462.12) ó un cambio de cordones de deposición controlada superficiales que
cubran la superficie de la soldadura a los cordones que están solamente a lo largo de los
bordes de la soldadura.
QW-410.59 Un cambio de soldadura por máquina ó soldadura automática a manual ó
semiautomática.
156
QW-410.60 La adición de métodos térmicos para preparar la superficie que va a ser
soldada a menos que la WPS requiera que el metal sea esmerilado hasta que el metal
brille antes de soldar.
QW-410.61 La distancia, S, desde el borde de la soldadura hasta el borde de cualquier
cordón revenido deberá ser limitado a la distancia medida sobre el cupón de ensayo ±
1/16Pulg. (±1.5 mm) ver la figura QW-462.12). Por otra parte, un rango para S puede ser
establecido mediante la ubicación de cordones revenidos a varias distancias desde el
borde de la soldadura seguida por ensayos de dureza en zig-zag ó ensayos de impacto
como sea aplicable. Los cordones de refuerzos revenidos no se les debe permitir que
toquen el borde de la soldadura. Además, las relaciones de entrada de calor descritas en
QW-409.29 deberán aplicar a los cordones templados.
QW-410.62 El método de remoción de la capa de refuerzo del cordón de deposición
controlada (temper bead) superficial cuando será removido, incluye las disposiciones
para prevenir el sobrecalentamiento de la superficie soldada.
QW-410.63 Para cordones de soldadura contra el metal base y para cada capa de cordón
revenido, el rango del ancho del cordón, b, relativo al solape del ancho del cordón previo,
a, como se muestra en la figura QW-462.13, deberá ser especificado en la WPS. El solape
entre el 25% y el 75% no requiere calificación.
(a) Un solape mayor del 75% deberá ser calificado mediante la soldadura de un cupón de
ensayo usando un solape deseado. El solape calificado deberá ser el máximo solape
permitido y el mínimo solape deberá ser del 50%.
(b) El solape menor del 25% deberá ser calificado mediante la soldadura de un cupón de
ensayo usando el solape deseado. El solape calificado deberá ser el mínimo solape
permitido y el máximo solape deberá ser del 50%.
QW-410.64 Para recipientes ó partes de recipientes construidos con metales base
Número-P11A y Número- P 11B, las soldaduras de ranuras para espesores menores que
5/8Pulgs. (16mm) deberán ser preparadas mediante procesos térmicos cuando tales
procesos vayan a emplearse durante la fabricación. Esta preparación de la ranura deberá
incluir también resanado por atrás, ranurado por atrás ó la remoción del metal de
soldadura defectuoso por procesos térmicos (por ejemplo., CAC-A) cuando estos procesos
van sean empleados durante la fabricación.
QW-410.65 La adición o eliminación del esmerilado más allá del requerido para limpiar
la superficie ó remover fallas superficiales menores (es decir., el uso ó no uso de las
técnicas de medio cordón ó técnicas similares).
QW-410.66 Un cambio mayor de ±10% en la velocidad de avance, en la relación del
diámetro del haz a la longitud focal, ó los lentes a la distancia de la pieza.
QW-410.67 Un cambio en la técnica óptica usada para concentrar la energía de
soldadura de aquella calificada.
QW-410.68 Un cambio en el tipo de equipo de soldadura (ejemplo., YAG, TAG, etc.).
QW-410-69 Un cambio de soldadura de proceso simple a soldadura simultáneamente
con proceso múltiple, y viceversa.
157
QW-410-70 Un cambio en el método de preparación de la superficie del metal base
antes de la inserción dentro del horno.
QW-410-71 Una disminución en el porcentaje de la compresión del bloque (altura del
montón original comparado a la altura después de soldar) de aquel del cupón de ensayo.
QW-410-72 Una disminución en la temperatura de la soldadura ó tiempo que fué usado
en el cupón de ensayo de calificación de procedimiento.
QW-410.73 Un cambio en los montajes de sujeción de restricción de la junta de aquel
calificado (ejemplo., yunque fijo a auto reacción, y viceversa) ó de soldadura desde un
solo lado a soldadura desde ambos lados y viceversa.
QW-410.74 Un cambio en el método de control de soldadura de aquel calificado
(ejemplo., método de control de fuerza a método de control de posición ó viceversa, en
la dirección de la inclinación); y el método del control de la fuerza al método de control
de avance ó viceversa, en la dirección de avance).
QW-410.75 Un cambio en la herramienta rotativa.
(a) Tipo ó diseño de la “familia” calificada a otra (es decir., espárrago roscable, espárrago
liso, estriado, de auto reacción, espárrago de retracción, ú otros tipos de herramientas),
(b) Las configuraciones o dimensionamientos de aquel calificado más allá de los límites
siguientes (como sea aplicable):
(1) Diámetro del hombro mayor del 10%
(2) Separación del paso de la rosca del hombro mayor del 10%
(3) Perfil del hombro (ejemplo., adición ó eliminación de las características del hombro).
(4) Diámetro del espárrago mayor del 5%.
(5) Longitud del espárrago mayor que el menor del 5% de la longitud del espárrago
calificado, ó el 1% del espesor del metal base (Longitud del espárrago no mínima para
herramientas de espárragos de retracción, y no aplicables para herramientas rotativas de
auto retracción).
(6) Ángulo cónico del pasador superior a 5 grados.
(7) la separación de la estría mayor del 5%.
(8) La geometría o forma de la punta del espárrago.
(9) Separación del paso de rosca mayor del 10% (como sea aplicable).
(10) Diseño plano que resulta de un cambio del área superficial plana mayor del 20%.
(11) Número de planos.
(12) Características del enfriamiento del espárrago rotativo (es decir., cambio de enfriado
con agua a enfriado con aire, y viceversa).
(C) Especificación del material del espárrago, composición química nominal y dureza
mínima.
QW-410-76 Un cambio en la operación de la herramienta giratoria del calificado más
allá de los límites siguientes (como sea aplicable):
(a) La disminución en la velocidad de rotación ó aumento mayor del 10%.
(b) Dirección de la rotación
158
(c) Fuerza del pulsador mayor del 10% ó punto de referencia de la posición del pulsador
mayor del 5% cuando controla la dirección del pulsador (excepto durante el ascenso y
descenso cuando se inicia y se detiene.
(d) La inclinación angular mayor del 1º en cualquier dirección.
(e) La fuerza de avance ó velocidad de avance mayor del 10% cuando se controla la
dirección de avance (excepto durante el ascenso y descenso cuando se inicia y se detiene).
(f) El rango del movimiento relativo entre los componentes de la herramienta cuando se
usan herramientas de espárragos auto reactivo ó retractiles.
(g) La reducción en el radio más pequeño de la curvatura de la trayectoria de avance que
resulta en el retroceso de la dirección de avance del espárrago ó el hombro.
(h) La clase ó ángulo de intersección, ó número de intersecciones coincidentes, dentro de
la misma soldadura ó entre la soldadura y la HAZ de otras soldaduras.
QW-410.77 Un cambio en la longitud de onda Laser (ejemplo., CO2, Nd: YAG, fibra,
disco, diodo) del calificado) del calificado.
QW-410.80 Un cambio de ± 5 % en el diámetro del tamaño del punto enfocado.
QW-410.81 La adición de expansión del tubo antes de soldadura.
QW-410.82 Un cambio en el método de aplicación de presión.
QW-410.83 Un cambio en el tipo de explosivo o un cambio en el contenido de energía
superior a ± 10%.
QW-410.84 Un cambio en la distancia entre la carga del explosivo y la superficie de la
lámina-tubo superior a ± 10%.
QW-410.85 Un cambio en el espacio libre especificado entre el tubo y la lámina - tubo
superior a ± 10%.
159
TABLA QW- 416
VARIABLES DE SOLDADURA, HABILIDAD DEL SOLDADOR
PARAGRAFO RESUMEN DE ESENCIAL
[Nota (1)] VARIABLES OAW SMAW SAW GMAW GTAW PAW
Tabla Tabla Tabla [Nota (2)] Tabla Tabla
QW-352 QW-353 QW-354 Tabla QW-356 QW-357
QW-355
QW-402 .4 - Respaldo X X X X
JUNTAS
.7 + Respaldo X
.2 Máximo calificado X
QW-403
.16 ф del diámetro del tubo X X X X X
METAL BASE
.18 φ en el Numero P X X X X X X
.14 ± Relleno X X X
.15 φ en el Numero F X X X X X X
.22 ± Insertos X X
QW-404 .23 ф En la forma del X X
METAL DE producto del metal de
RELLENO relleno
.30 φ del t del depósito de X X X X X
soldadura
.31 φ del t del depósito de X
soldadura
.32 t limite (arco por corto X
circuito)
QW-405 .1 + Posición X X X X X X
POSICIONES
.3 φ Soldaduravertical X X X X
QW-408 GAS .7 φ en el Tipo de gas X
combustible
.8 - Gas inerte de respaldo X X X
QW-409 .2 ɸ en el Modo de X
ELECTRICA transferencia
.4 φ en l a Corriente o X
polaridad
PROCESOS DE SOLDADURA:
OFW = SOLDADURA POR OXI-COMBUSTIBLE.
SMAW = SOLDADURA POR ARCO CON ELECTRODOS REVESTIDOS SAW = SOLDADURA POR ARCO SUMERGIDO.
SAW= SOLDADURA POR ARCO SUMERGIDO.
GMAW= SOLDADURA POR ARCO CON ELECTRODO DESNUDO CONTINUO Y PROTECCION DE GAS.
GTAW = SOLDADURA POR ARCO CON ELECTRODO DE TUNGSTENO Y PROTECCION DE GAS.
PAW = SOLDADURA POR ARCO PLASMA.
NOTAS:
(1) Para la descripción ver Sección IV.
(2) Soldadura por arco con Electrodo Tubular (alambre) y núcleo de fundente interno (FCAW) como se muestra en QW-355, con ó sin
protección adicional de un gas suministrado externamente ó mezcla de gas, es incluida.
160
QW-420 AGRUPACION DE METALES BASE
Los Números - P son asignados a los metales base con el propósito de reducir el número
de calificaciones de procedimientos de soldadura y uniones fuertes requeridos.
Los Números - P son designaciones alfanuméricas: Por consiguiente, cada Numero - P
deberá ser considerado un Numero - P por separado (por ejemplo, los metales base
asignados Números- P 5A son considerado un Número - P separado de aquellos asignados
Números-P 5B ó Números-P 5C).
Además, a los metales base ferrosos les han sido asignados Números de Grupos, creando
subconjuntos de Números - P que son usados cuando las WPSs son requeridas para ser
calificadas por ensayos de impacto mediante otras secciones ó Códigos. Estas
asignaciones se basan esencialmente en características comparables del metal base, tales
como composición, soldabilidad, facilidad de uniones fuertes, y propiedades mecánicas,
en donde esto lógicamente se puede hacer. Estas asignaciones no implican que los
metales base puedan ser sustituidos en forma indiscriminada por un metal base que fue
usado en el ensayo de calificación sin la consideración de la compatibilidad desde el punto
de vista de propiedades metalúrgicas, tratamiento térmico posterior a la soldadura,
diseño, propiedades mecánicas, y requerimientos de servicio. La siguiente tabla muestra
los grupos de asignación para diversos sistemas de aleaciones:
METALES BASE SOLDADURAS UNIONES FUERTES
ACERO Y SUS Número - P1 hasta Numero - P15E Número - P101 hasta Numero - P103
ALEACIONES
ALUMINIO Y SUS Número - P 21 hasta Numero - P26 Número - P104 y Numero -P105
ALEACIONES
COBRE Y SUS Número - P31 hasta Numero - P35 Número - P107 y Numero -P108
ALEACIONES
NIQUEL Y SUS Número - P41 hasta Numero - P49 Número - P110 hasta Numero -P112
ALEACIONES
TITANIO Y SUS Número - P51 hasta Numero - P53 Número - P115
ALECIONES
ZIRCONIO Y SUS Número - P61 hasta Numero - P62 Número - P117
ALEACIONES
Los valores dados en la columna que encabeza “Tracción Mínima Especificada” de la tabla
QW/QB- 422 son los valores de aceptación para los ensayos de tracción de la calificación
de procedimiento de soldadura y uniones fuertes, excepto como se permite de otra
manera en QW-153 ó QB-153. Solamente los metales base listados en la tabla QW/QB -
422 con valores mínimo de resistencia a la tracción pueden ser usados para la calificación
de procedimientos excepto cuando se modifica por el siguiente parágrafo.
Si un metal base no listado tiene la misma designación de número UNS como un metal
base listado en la tabla QW/QB - 422, ese metal base también es asignado a ese Número
P ó Número P más el Número de Grupo. Si el metal base no listado es usado para la
161
calificación de procedimiento, el valor mínimo de tracción del metal base listado aplicará
para las probetas de ensayo de tracción.
Los materiales listados en la tabla QW/QB - 422 sin un valor de tracción mínima
especificada no deberán ser usados para el propósito de calificación de soldadura de
ranura.
El material producido bajo una especificación ASTM deberá tener el mismo Número - P ó
el Número - P más el Número de Grupo y un valor mínimo de resistencia a la tracción
especificada como aquella que corresponde a la especificación ASME listada en QW/QB -
422 con el prefijo A/SA- ó B/SB -(ejemplo., listado bajo A/SA-240, Tipo 304 SA-240 es
asignado Número - P8, Grupo Numero 1); y tipo 304 A240 es también Número-P8, Grupo
Numero 1).
El material producido según especificaciones de material distintas de las Especificaciones
de ASTM que han sido adoptadas por ASME para su uso en el Código de Calderas y
Recipientes a Presión de ASME recibe el prefijo SA o SB (por ejemplo, SA / GB 713 Grado
Q345R), y los Números P son asignados según la Tabla QW/QW-422. El material producido
según la especificación del material de origen (por ejemplo, GB 713 Grado Q345R) no está
asignado a menos que se clasifique por separado en la Tabla QW / QB-422.
La columna “AWS B2.2 BM” en la tabla QW/QB-422 es un listado de las asignaciones de
los materiales en concordancia con el criterio de agrupación de Uniones Fuertes (Brazing)
de AWS B2.2/B2.2M:2010, Especificación para Procedimientos de Uniones
Fuertes(Brazing) y Calificación de Habilidades. La asignación y uso de los Números P,
Números BM o ambos son permitidos para Procedimientos de Unión Fuerte (Brazing),
Calificaciones de Habilidades y Especificaciones de Procedimiento de Uniones Fuertes
(Brazing).
La columna “Grupo ISO/TR 15608” en la Tabla QW/QB – 422 es un listado de asignaciones
de materiales en concordancia con los criterios de agrupaciones de ISO/TR 15608:2005,
Soldadura - Directrices para un sistema de agrupación de materiales metálicos, y es
consistente con las asignaciones encontradas en ISO/TR 20173:2008, Sistema de
agrupación para materiales – Materiales Americanos. Si bien esta lista se proporciona
para comodidad de los usuarios de todo el mundo, es suministrado solo para información.
La Sección IX no se refiere a esta agrupación como base para establecer la gama de
metales base calificados para calificación de procedimiento o habilidades.
En el año 2009, los Números - S fueron removidos de la tabla QW/QB-422. Los Números
S fueron asignados a materiales que fueron aceptables para su uso por el Código ASME
B31 para tuberías a presión, ó seleccionados por los Casos del Código de Calderas y
Recipientes a Presión, pero los cuales no fueron incluidos dentro de las especificaciones
de materiales del Código de Calderas y Recipientes a Presión ASME (Sección II). Los
metales base asignados previamente a los Números - S fueron reasignados a los Números
- P correspondientes ó a los Números - P más los Números de grupos.
Existen instancias donde los materiales asignados a un Número -P ó S ó Número de Grupo
han sido reasignados para un Número-P ó S diferente ó Número de grupo en ediciones
pasadas. Las calificaciones de procedimientos y habilidades que fueron calificadas bajo la
asignación previa de los Números - P ó S ó Número de Grupo pueden continuar siendo
usadas bajo la nueva asignación de Numero - P ó Número de Grupo, ver QW-200.2 (c), la
Prohibida la Reproducción de este Material por Cualquier Vía, wmendozaws@[Link],
162
WPS suministrada es revisada para limitar los materiales calificados para soldar a aquellos
asignados a los nuevos Número(s) - P ó S ó Número(s) de Grupos para material(s)
específicos originalmente usado para el cupón de ensayo de calificación de
procedimiento. Otros materiales de Números - P ó S ó Números de Grupos originales
pueden ser reasignados para al mismo Número- P ó S ó Número de Grupo para ser
considerado calificado para soldar bajo la WPS revisada.
QW-423.2 Los metales usados para la calificación del soldador conforme con las
especificaciones ó Estándares Nacionales e Internacionales pueden ser considerados que
tengan el mismo Número P como un metal asignado con tal de que presente los
requerimientos químicos y mecánicos del metal asignado. La especificación del metal
base y Números P correspondientes deberán ser registrados en el registro de calificación.
163
asignados excepto como se define de otra manera para los metales base que tienen los
mismos Números UNS. Los metales no asignados deben ser identificados en la WPS y en
el PQR por la especificación, tipo y grado, ó por el análisis químico y las propiedades
mecánicas. La resistencia mínima a la tracción deberá ser definida por la organización que
especificó el metal no asignado si la resistencia a la tensión de ese metal que no está
definido por la especificación del material.
QW- 424.2 Para soldaduras que unen a los metales base para soldar capas superpuestas
de metal de soldadura de recargue (buildup) ó de resistencia a la corrosión, el recargue
(buildup) ó porción de capa superpuesta de la junta puede ser sustituida en el cupón de
ensayo por un material base de Número-P que nominalmente coincida con el análisis
químico del recargue (buildup) ó de la capa superpuesta de metal de soldadura.
164
QW-430 NUMEROS F
QW-431 GENERAL
Los siguientes números F agrupan las varillas de soldadura y electrodos en la tabla QW-
432 está basada esencialmente en su característica de utilización, la cual
fundamentalmente determina la habilidad de los soldadores a realizar soldaduras
satisfactorias con un metal de relleno dado. Esta agrupación es hecha para reducir el
número de calificaciones de procedimientos y habilidades de soldadura, donde esto
puede ser lógicamente hecho. La agrupación no implica que el metal base ó metales de
relleno dentro de un grupo puede ser indiscriminadamente sustituido por un metal que
fue usado en el ensayo de calificación sin considerar la compatibilidad del metal base y el
metal de relleno desde el punto de vista de las propiedades metalúrgicas, tratamiento
térmico post soldadura, diseño, requerimientos de servicio, y propiedades mecánicas.
165
Tabla QW-432
Números -F
Agrupamiento de Electrodos y Varillas de Soldadura para la Calificación
Nros. F ESPECIFICACION ASME CLASIFICACIÓN AWS Números UNS
ACERO Y ALEACIONES DE ACERO
1 SFA-5.1 EXX20 …
1 SFA-5.1 EXX22 …
1 SFA-5.1 EXX24 …
1 SFA-5.1 EXX27 …
1 SFA-5.1 EXX28 …
1 SFA-5.4 EXXX(X)26 …
1 SFA-5.5 EXX20-X …
1 SFA-5.5 EXX27-X …
2 SFA-5.1 EXX12 …
2 SFA-5.1 EXX13 …
2 SFA-5.1 EXX14 …
2 SFA-4.1 EXX19 …
2 SFA-5.5 E(X)XX15-X …
3 SFA-5.1 EXX10 …
3 SFA-5.1 EXX11 …
3 SFA-5.5 E(X)XX10-X …
3 SFA-5.5 E(X)XX11-X …
4 SFA-5.1 EXX15 …
4 SFA-5.1 EXX16 …
4 SFA-5.1 EXX18 …
4 SFA-5.1 EXX18M …
4 SFA-5.1 EXX48 …
4 SFA-5.4 Diferente a Austeníticos y dúplex EXXX(X)-15 …
4 SFA-5.4 Diferente a Austeníticos y dúplex EXXX(X)-16 …
4 SFA-5.4 Diferente a Austeníticos y dúplex EXXX(X)-17 …
4 SFA-5-5 E(X)XX15-X …
4 SFA-5.5 E(X)XX16-X …
4 SFA-5.5 E(X)XX18-X …
4 SFA-5.5 E(X)XX18M …
4 SFA-5.5 E(X)XX18M1 …
4 SFA-5.5 E(X)XX45 …
5 SFA-5.4 Austeníticos y dúplex EXX(X)15 ...
5 SFA-5.4 Austeníticos y dúplex EXX(X)16 …
5 SFA-5.4 Austeníticos y dúplex EXX(X)17 …
6 SFA-5.2 Todas las clasificaciones …
6 SFA-5.9 Todas las clasificaciones …
6 SFA-5.17 Todas las clasificaciones …
6 SFA-5.18 Todas las clasificaciones …
6 SFA-5.20 Todas las clasificaciones …
6 SFA-5-22 Todas las clasificaciones …
6 SFA-5.23 Todas las clasificaciones …
6 SFA-5.25 Todas las clasificaciones …
6 SFA-5.26 Todas las clasificaciones …
6 SFA-5.28 Todas las clasificaciones …
6 SFA-5.29 Todas las clasificaciones …
6 SFA-5.30 INMs-X …
6 SFA-5.30 IN5XX …
6 SFA-5.30 IN3XX(X) …
6 SFA-5.36 Todas la clasificaciones …
166
Tabla QW-432
Números - F
Agrupamiento de Electrodos y Varillas de Soldadura para la Calificación (Cont.)
Nros. F ESPECIFICACION-ASME CLASIFICACIÓN AWS NÚMEROS UNS
ALUMINIO Y ALEACIONES DE ALUMINIO
21 SFA-5.3 E1100 A91100
21 SFA-5.3 E3003 A93003
21 SFA-5.10 ER1070 A91070
21 SFA-5.10 ER1080A A91080
21 SFA-5.10 ER1100 A91100
21 SFA-5.10 ER1188 A91188
21 SFA-5.10 ER1200 A91200
21 SFA-5.10 ER1450 A91450
21 SFA-5.10 ER3103 A93103
21 SFA-5.10 R1070 A91070
21 SFA-5.10 R1080A A91080
21 SFA-5.10 R1100 A91100
21 SFA-5.10 R1188 A91188
21 SFA-5.10 R1200 A91200
21 SFA-5.10 R1450 A91450
21 SFA-5.10 R3101 A93103
22 SFA-5.10 ER5087 A95087
22 SFA-5.10 ER5183 A95183
22 SFA-5.10 ER5183A A95183
22 SFA-5.10 ER5187 A95187
22 SFA-5.10 ER5249 A95249
22 SFA-5.10 ER5356 A95356
22 SFA-5.10 ER5356A A95356
22 SFA-5.10 ER5554 A95554
22 SFA-5.10 R5556 A95556
22 SFA-5.10 ER5556 A95556
22 SFA-5.10 ER5556B A95556
22 SFA-5.10 ER5556C A95556
22 SFA-5.10 ER5654 A95654
22 SFA-5.10 ER5654A A95654
22 SFA-5.10 ER5754 A95754
22 SFA-5.10 R5087 A95087
22 SFA-5.10 R5183 A95183
22 SFA-5.10 R5183A A95183
22 SFA-5.10 R5187 A95187
22 SFA-5.10 R5249 A95249
22 SFA-5.10 R5356 A95356
22 SFA-5.10 R5356A A95356
22 SFA-5.10 R5554 A95554
22 SFA-5.10 R5556 A95556
22 SFA-5.10 R5556A A95556
22 SFA-5.10 R5556B A95556
22 SFA-5.10 R5556C A95556
22 SFA-5.10 R5654 A95654
22 SFA-5.10 R5654A A95654
22 SFA-5.10 R5754 A95754
23 SFA-5.3 E4043 A94043
23 SFA-5.10 ER4010 A94010
23 SFA-5.10 ER4018 A94018
23 SFA-5.10 ER4043 A94043
23 SFA-5.10 ER4043A A94043
23 SFA-5.10 ER4046 A94046
23 SFA-5.10 ER4047A A94047
23 SFA-5.10 ER4047 A94047
23 SFA-5.10 ER4643 A94643
23 SFA-5.10 ER4943 A94943
23 SFA-5.10 R4010 A94010
23 SFA-5.10 R4011 A94011
23 SFA-5.10 R4018 A94018
23 SFA-5.10 R-A356.0 A13560
23 SFA-5.10 R357.0 A03570
23 SFA-5.10 R-A357.0 A13570
23 SFA-5.10 R4043 A94043
167
23 SFA-5.10 R4043A A94043
23 SFA-5.10 R4046 A94046
Tabla QW-432
Números - F
Agrupamiento de Electrodos y Varillas de Soldadura para la Calificación (Cont.)
ESPECIFICACION - ASME CLASIFICACIÓN AWS Números UNS
ALUMINIO Y ALEACIONES DE ALUMINIO (Cont.)
23 SFA-5.10 R4047A A94047
23 SFA-5.10 R4047 A94047
23 SFA-5.10 R4643 A94643
23 SFA-5.10 R4943 A94943
25 SFA-5.10 ER2319 A92319
25 SFA-5.10 R2319 A92319
25 SFA-5.10 R206.0 A02060
26 SFA-5.10 ER4009 A94009
26 SFA-5.10 ER4145 A94145
26 SFA-5.10 R4009 A94009
26 SFA-5.10 R4145 A94145
26 SFA-5.10 R-C355.0 A33550
COBRE Y ALEACIONES DE COBRE
31 SFA-5.6 Ecu W60189
31 SFA-5.7 ERCu C18980
32 SFA-5.7 ECuSi W60656
32 SFA-5.7 ERCuSi-A C65600
33 SFA-5.6 ECuSn-A W60518
33 SFA-5.6 ECuSn-C W60521
168
43 SFA-5.11 ENiCrMo‐2 W86002
169
Tabla QW- 432
Números - F
Agrupamiento de Electrodos y Varillas de Soldadura para la Calificación (Cont.)
NIQUEL Y ALEACIONES DE NIQUEL(Cont.)
Números F ESPECIFICACIÓN Clasificación AWS Números UNS
ASME
44 SFA-5.11 ENiMo-1 W80001
44 SFA-5.11 ENiMo-3 W80004
44 SFA-5.11 ENiMo-7 W80665
44 SFA-5.11 ENiMo-8 W80008
44 SFA-5.11 ENiMo-9 W80009
44 SFA-5.11 ENiMo-10 W80675
44 SFA-5.11 ENiMo-11 W80675
44 SFA-5.14 ERNiMo-1 N10001
44 SFA-5.14 ERNiMo-2 N10003
44 SFA-5.14 ERNiMo-3 N10004
44 SFA-5.14 ERNiMo-7 N10665
44 SFA-5.14 ERNiMo-8 N10008
44 SFA-5.14 ERNiMo-9 N10009
44 SFA-5.14 ERNiMo-10 N10675
44 SFA-5.14 ERNiMo-11 N10629
44 SFA-5.14 ERNiMo-12 N10242
45 SFA-5.11 ENiCrMo-1 W86007
45 SFA-5.11 ENiCrMo -9 W86985
45 SFA-5.11 ENiCrMo-11 W86030
45 SFA-5.14 ERNiCrMo-1 N06007
45 SFA-5.14 ERNiCrMo-8 N06975
45 SFA-5.14 ERNiCrMo-9 N06985
45 SFA-5.14 ERNiCrMo-11 N06030
45 SFA-5.14 ERNiFeCr-1 N08065
46 SFA-5.11 ENiCrFrSi-1 W86045
46 SFA-5.14 ERNiCrFeSi-1 N06045
46 SFA-5.14 ERNiCoCrSi-1 N12160
170
Tabla QW-432
Números - F
Agrupamiento de Electrodos y Varillas de Soldadura para la calificación (Cont.)
Números F ESPECIFICACION ASME CLASIFICACIÓN AWS Números UNS
TITANIO Y ALEACIONES DE TITANIO
51 SFA-5.16 ERTi-1 R50100
51 SFA-5.16 ERTi-11 R52251
51 SFA-5.16 ERTi-13 R53423
51 SFA-5.16 ERTi-17 R52253
51 SFA-5.16 ERTi-27 R52255
51 SFA-5.16 ERTi-2 R50120
51 SFA-5.16 ERTi-7 R52401
51 SFA-5.16 ERTi-14 R53424
51 SFA-5.16 ERTi-16 R52403
51 SFA-5.16 ERTi-26 R52405
51 SFA-5.16 ERTi-30 R53531
51 SFA-5.16 ERTi-33 R53443
51 SFA-5.16 ERTi-3 R50125
51 SFA-5.16 ERTi-15A R53416
51 SFA-5.16 ERTi-31 R53533
51 SFA-5.16 ERTi-34 R53444
52 SFA-5.16 ERTi-4 R50130
53 SFA-5.16 ERTi-9 R56320
53 SFA-5.16 ERTi-9ELI R56321
53 SFA-5.16 ERTi-18 R56326
53 SFA-5.16 ERTi-28 R56324
54 SFA-5.16 ERTi-12 R53400
55 SFA-5.16 ERTi-5 R56400
55 SFA-5.16 ERTi-23 R56408
55 SFA-5.16 ERTi-29 R56414
55 SFA-5.16 ERTi-24 R56415
55 SFA-5.16 ERTi-25 R56413
55 SFA-5.16 ERTi-38 R54251
56 SFA-5.16 ERTi-32 R55112
ZIRCONIO Y ALEACIONES DE ZIRCONIO
61 SFA-5.24 ERZr2 R60702
61 SFA-5.24 ERZr3 R60704
61 SFA-5.24 ERZr4 R60705
CAPA SUPERFICIAL DE METAL DE SOLDADURA DE RECUBRIMIENTO DURO
71 SFA-5.13 ECoCr-A W73006
71 SFA-5.13 ECoCr-B W73012
71 SFA-5.13 ECoCr-C W73001
71 SFA-5.13 ECoCr-E W73021
71 SFA-5.13 ECuAl-A2 W60617
71 SFA-5.13 ECuAl-B W60619
71 SFA-5.13 ECuAl-C W60625
71 SFA-5.13 ECuAl-D W61625
71 SFA-5.13 ECuAl-E W62625
71 SFA-5.13 ECuMnNiAl W60633
71 SFA-5.13 ECuNi W60715
71 SFA-5.13 ECuNiAl W60632
71 SFA-5.13 ECuSi W60656
71 SFA-5.13 ECuSn-A W60518
71 SFA-5.13 ECuSn-C W60521
71 SFA-5.13 EFe1 W74001
171
Tabla QW 432
Números - F
Agrupamiento de Electrodos y Varillas de Soldadura para la calificación (Cont.)
Números - F ESPECIFICACION ASME CLASIFICACIÓN AWS Números UNS
CAPA SUPERFICIAL DE METAL DE SOLDADURA DE RECUBRIMIENTO DURO (CONT.)
71 SFA-5.13 EFe2 W74002
71 SFA-5.13 EFe3 W74003
71 SFA-5.13 EFe4 W74004
71 SFA-5.13 EFe5 W75110
71 SFA-5.13 EFe6 W77510
71 SFA-5.13 EFe7 W77610
71 SFA-5.13 EFeCr-A1A W74011
71 SFA-5.13 EFeCr-A2 W74012
71 SFA-5.13 EFeCr-A3 W74013
71 SFA-5.13 EFeCr-A4 W74014
71 SFA-5.13 EFeCr-A5 W74015
71 SFA-5.13 EFeCr-A6 W74016
71 SFA-5.13 EFeCr-A7 W74017
71 SFA-5.13 EFeCr-A8 W74018
71 SFA-5.13 EFeCr-E1 W74211
71 SFA-5.13 EFeCr-E2 W74212
71 SFA-5.13 EFeCr-E3 W74213
71 SFA-5.13 EFeCr-E4 W74214
71 SFA-5.13 EFeMn-A W79110
71 SFA-5.13 EFeMn-B W79310
71 SFA-5.13 EFeMn-C W79210
71 SFA-5.13 EFeMn-D W79410
71 SFA-5.13 EFeMn-E W79510
71 SFA-5.13 EFeMn-F W79610
71 SFA-5.13 EFeMnCr W79710
71 SFA-5.13 ENiCr-C W89606
71 SFA-5.13 ENiCrFeCo W83002
71 SFA-5.13 ENiCrMo-5A W80002
71 SFA-5.13 EWCX-12/30 ...
71 SFA-5.13 EWCX-20/30 ...
71 SFA-5.13 EWCX-30/40 ...
71 SFA-5.13 EWCX-40 ...
71 SFA-5.13 EWCX-40/120 ...
72 SFA-5.21 ERCCoCr-A W73036
72 SFA-5.21 ERCCoCr-B W73042
72 SFA-5.21 ERCCoCr-C W73031
72 SFA-5.21 ERCCoCr-E W73041
72 SFA-5.21 ERCCoCr-G W73032
72 SFA-5.21 ERCCuAl-A2 W60618
72 SFA-5.21 ERCCuAl-A3 W60624
72 SFA-5.21 ERCCuAl-C W60626
72 SFA-5.21 ERCCuAl-D W61626
72 SFA-5.21 ERCCuAl-E W62626
72 SFA-5.21 ERCCuSi-A W60657
72 SFA-5.21 ERCCuSn-A W60518
72 SFA-5.21 ERCCuSn-D W60524
72 SFA-5.21 ERCFe-1 W74030
72 SFA-5.21 ERCFe-1A W74031
72 SFA-5.21 ERCFe-2 W74032
72 SFA-5.21 ERCFe-3 W74033
72 SFA-5.21 ERCFe-5 W74035
172
Tabla QW- 432
Números - F
Agrupamiento de Electrodos y Varillas de Soldadura para la calificación (Cont.)
Números -F ESPECIFICACION ASME CLASIFICACIÓN AWS Números UNS
CAPA SUPERFICIAL DE METAL DE SOLDADURA DE RECUBRIMIENTO DURO (CONT.)
72 SFA-5.21 ERCFe-6 W77530
72 SFA-5.21 ERCFe-8 W77538
72 SFA-5.21 ERCFeCr-A W74531
72 SFA-5.21 ERCFeCr-A1A W74530
72 SFA-5.21 ERCFeCr-A3A W74533
72 SFA-5.21 ERCFeCr-A4 W74534
72 SFA-5.21 ERCFeCr-A5 W74535
72 SFA-5.21 ERCFeCr-A9 W74539
72 SFA-5.21 ERCFeCr-A10 W74540
72 SFA-5.21 ERCFeMn-C W79230
72 SFA-5.21 ERCFeMn-F W79630
72 SFA-5.21 ERCFeMn-G W79231
72 SFA-5.21 ERCFeMn-H W79232
72 SFA-5.21 ERCFeMnCr W79730
72 SFA-5.21 ERCNiCr-A W89634
72 SFA-5.21 ERCNiCr-B W89635
72 SFA-5.21 ERCNiCr-C W89636
72 SFA-5.21 ERCNiCrFeCo W83032
72 SFA-5.21 ERCNiCrMo-5A W80036
72 SFA-5.21 ERCoCr-A R30006
72 SFA-5.21 ERCoCr-B R30012
72 SFA-5.21 ERCoCr-C R30001
72 SFA-5.21 ERCoCr-E R30021
72 SFA-5.21 ERCoCr-F R30002
72 SFA-5.21 ERCoCr-G R30014
72 SFA-5.21 ERCuAl-A2 C61800
72 SFA-5.21 ERCuAl-A3 C62400
72 SFA-5.21 ERCuAl-C C62580
72 SFA-5.21 ERCuAl-D C62581
72 SFA-5.21 ERCuAl-E C62582
72 SFA-5.21 ERCuSi-A C65600
72 SFA-5.21 ERCuSn-A C51800
72 SFA-5.21 ERCuSn-D C52400
72 SFA-5.21 ERFe-1 T74000
72 SFA-5.21 ERFe-1A T74001
72 SFA-5.21 ERFe-2 T74002
72 SFA-5.21 ERFe-3 T74003
72 SFA-5.21 ERFe-5 T74005
72 SFA-5.21 ERFe-6 T74006
72 SFA-5.21 ERFe-8 T74008
72 SFA-5.21 ERFeC ...
72 SFA-5.21 ERFeCr-A1A ...
72 SFA-5.21 ERFeCr-A3A ...
72 SFA-5.21 ERFeCr-A4 ...
72 SFA-5.21 ERFeCr-A5 ...
72 SFA-5.21 ERFeCr-A9 ...
72 SFA-5.21 ERFeCr-A10 ...
72 SFA-5.21 ERFeMn-C ...
72 SFA-5.21 ERFeMn-F ...
72 SFA-5.21 ERFeMn-G ...
72 SFA-5.21 ERFeMn-H ...
173
Tabla QW- 432
Números – F Agrupamiento de Electrodos y Varillas de Soldadura para la calificación (Cont.)
174
QW-433 NÚMEROS F ALTERNOS PARA LA CALIFICACIÓN DE
HABILIDADES DEL SOLDADOR.
Las tablas siguientes identifican el metal de relleno ó electrodo que el soldador usó
durante el ensayo de calificación como “Calificado con” y metales de relleno ó electrodos
que el soldador está calificado para usar en soldadura de producción como “Calificado
para”. Ver tabla QW-432 para las asignaciones de Números F.
Número -F1 Número -F1 Número -F2 Número -F2 Número -F3 Número-F3 Número -F4 Número -F4 Número -F5 Número -F5
Calificado con
con sin con sin con sin con sin con sin
Respaldo Respaldo Respaldo Respaldo Respaldo Respaldo Respaldo Respaldo Respaldo Respaldo
Calificado para
Número - F1 con x x x x x x x x x x
Respaldo
Número –F 1 Sin x
Respaldo
Número -F2 Con x x x x x x
Respaldo
Número -F2 Sin
Respaldo
x
Número -F3 Con x x x x
Respaldo
Número -F3 Sin x
Respaldo
Número -F4 Con x x
Respaldo
Numero -F4 Sin x
Respaldo
Número -F5 Con x x
Respaldo
Número -F5 Sin x
Respaldo
Cualquier Numero - F 21 hasta Numero - F26 Todos los Numero - F21 hasta Numero -F26
Cualquier Numero -F31, Numero -F 32, Numero Solamente el mismo Número - F que fue usado
-F 33, Numero – F 35, Numero -F36, o Numero – durante el ensayo de calificación
F 37
Número -F34 o cualquier Numero - F41 hasta Número -F34 y todos los Numero F 41 hasta Numero -
Numero -F46 F46
Cualquier Numero - F51 hasta Numero - F55 Todos los Numero - F 51 hasta Numero -F55
Cualquier Numero - F71 hasta Numero - F 72 Solamente el mismo Número - F que fue usado durante
el ensayo de calificación
175
QW-440 COMPOSICION QUIMICA DEL METAL DE SOLDADURA
QW-441 GENERAL
Tabla QW-442
Números –A
Clasificación del Análisis de Metal de Soldadura Ferrosa para Calificación de
Procedimientos
No. A Tipos de depósitos de Análisis, % [Nota (1)] y [Nota (2)]
soldadura C Cr Mo Ni Mn Si
1 Acero suave 0.20 0.20 0.30 0.50 1.60 1.0
2 C- Mo 0.15 0.50 0.40-0.65 0.50 1.60 1.0
3 Cr (0.4% a 2%)-Mo 0.15 0.40-2.00 0.40-0.65 0.50 1.60 1.0
4 Cr (2% a 6%)- Mo 0.15 2.00-6.00 0.40-1.50 0.50 1.60 2.0
5 Cr(6% a 10.5%)-Mo 0.15 6.00-10.5 0.40-1.50 0.80 1.20 2.0
6 Cromo-Martensítico 0.15 11.00–15.00 0.70 0.80 2.00 1.0
7 Cromo- Ferríticos 0.15 11.00-30.00 1.00 0.80 1.00 3.0
8 Cromo- Níquel 0.15 14.50-30.00 4.00 7.50-15.00 2.50 1.0
9 Cromo-Níquel 0.30 19.00-30.00 6.00 15.00-37.00 2.50 1.0
10 Níquel al 4% 0.15 0.50 0.55 0.80-4.00 1.70 1.0
11 Manganeso-Molibdeno 0.17 0.50 0.25-0.75 0.85 1.25-2.25 1.0
12 Ni-Cr-Mo 0.15 1.50 0.25-0.80 1.25-2.80 0.75-225 1.0
176
QW-450 MUESTRAS
QW-451 Límites de Espesores y Muestras de Ensayos para Calificación de
Procedimientos
Tabla QW-451.1
ENSAYOS DE TRACCION Y DOBLEZ TRANSVERSAL DE SOLDADURAS DE
RANURA
Espesor T del Cupón de Rango de Espesor T de Metal Base, Espesor Máximo t de Tipo y Números de Ensayos Requeridos
Ensayo, Soldado pulg. Calificado, pulg. (mm) (Nota 1 y 2 ) Metal de Soldadura ( Tracción y Doblez Guiado) Nota (2)
(mm) Depositado, Calificado, Tracción Lado Cara Raíz
Min Max pulg. (mm) Nota 1 y 2 QW-150 QW-160 QW-160 QW-160
NOTAS:
(1) Las siguientes variables restringen además los límites mostrados en esta tabla, cuando son referidas en
QW-250, para el proceso bajo consideración: QW-403.9, QW-403.10, QW-404.32 también QW-202.2, QW-
202.3 y QW.202.4 proporcionar exenciones que reemplacen los límites de esta tabla.
(2) Para la combinación de procedimientos de soldaduras ver QW-200.4
(3) Para los procesos de soldadura SMAW, SAW, GMAW y GTAW solamente; por lo demás para la nota (1)
o 2T, o 2t, cualquiera que sea aplicable.
(4) Ver QW-151.1, QW-151.2, y QW-151.3 para los detalles en muestras múltiples cuando los espesores del
cupón están sobre 1 (25 mm).
(5) Los cuatro ensayos de doblez de lado pueden ser sustituidos por los ensayos de doblez de cara y raíz
requeridos, cuando el espesor T es de 3/8 (10 mm) y mayor.
(6) Para cupones de ensayos mayores de 6 (150 mm), de grueso, el espesor completo del cupón de ensayo
deberá ser soldado.
177
Tabla QW-451.2
ENSAYOS DE DOBLEZ LONGITUDINAL Y DE TRACCION EN SOLDADURAS DE
RANURA
Espesor T del Rango de Espesor T de Espesor t de Metal de Tipo y Numero de Ensayos
cupón de Ensayo metal base calificado Soldadura Depositado. Requeridos ( Ensayos de
Soldado Pulgs.( mm) Pulgs. (mm), Tracción y Doblez Guiado),
Pulgs. ( mm) [Notas (1)] y [Nota(2)] [Notas (1) y ( 2)] [Nota (2)]
Tracción, Doblez de Doblez de
Min Max Max QW-150 Cara, Raíz,
QW-160 QW-160
Menores de T 2T 2t 2 2 2
1/16 (1.5)
1/16 (1.5) 1/16 (1.5 ) 2T 2t 2 2 2
a 3/8 (10),
incluido.
Mayores 3/16 (5 ) 2T 2t 2 2 2
de3/8 (10 )
Notas:
(1) Las siguientes variables restringen además los límites mostrados en esta tabla, cuando son referidas en
QW-250, para el proceso bajo consideración, QW-403.9, QW-403.10, y QW-404.32 y también QW-202.2,
QW-202.3 y QW-202.4 proporcionando excepciones que sustituye los límites de esta tabla.
Tabla QW-451.3
ENSAYOS DE SOLDADURA DE FILETE
Tipo de junta Espesor del Cupones de Rango Calificado Tipo y Numero de Macro
(Soldadura) Ensayos. Ensayos Requeridos[Figura QW-
Como fue soldado, pulg. 462.4 (a) ó Figura QW- 462.4 (d)]
Filete Para Figura QW-462.4(a) Todos los tamaños de 5
filetes sobre todos los
espesores de metal base
y todos los diámetros
178
Tabla QW-451.4
SOLDADURAS DE FILETES CALIFICADAS POR ENSAYOS DE SOLDADURAS DE
RANURAS
Espesor T del Cupón de Ensayo Tipo y Numero de Ensayos
(Plancha o Tubo) como fue soldado Rango Calificado Requeridos
Las soldaduras de filetes son
Todos los Tamaños de Filetes sobre calificadas cuando se califica la
Todos los Ensayos de Ranura todos los espesores del metal base y soldadura de ranura de
todos los Diámetros acuerdo con cada una de la
Tabla QW-451.1 ó Tabla
QW451.2 ( Ver QW-202.2)
Tabla QW-452.1(a)
PROBETAS DE ENSAYOS
Tipo y Número de Examinaciones y Probetas de Ensayos Requeridos
Espesor de Metal de
Examinación Doblez de Doblez de Cara QW- Doblez de Raíz QW-
Soldadura, Pulgs. (
Visual Por Lado QW- 462.3(a) ó QW-462.3(b) 462.3(a) ó QW 462.3(b)
mm)
QW-302.4 462.2 [Notas (1) y (2)] [Notas (1) y (2)]
[Nota (1)]
Menores de
3/8 (10 ) x ---------------- 1 1
3/8 (10) hasta
menores de ¾ (19 ) x 2 [Nota (3)] [Nota (3)] [Nota (3)]
¾ (19) y
mayores x 2 -------- --------
Nota general: “El espesor de metal de soldadura” es el espesor de metal de soldadura total depositado
por todos los soldadores y todos los procesos en el cupón de ensayo excluyendo el refuerzo de la
soldadura.
Notas:
(1) Para calificar usando posiciones 5G o 6G, son requeridas un total de cuatro probetas de ensayos de
doblez. Para calificar usando una combinación de 2G y 5G en un solo cupón de ensayo, son requeridas un
total de seis probetas de doblez. Ver QW-302.3. El tipo de ensayo de doblez deberá basarse en el espesor
de metal de soldadura.
(2) Los cupones ensayados mediante ensayos de doblez de cara y de raíz deberán limitarse a depósitos de
soldadura hechos por un soldador con uno o dos procesos o dos soldadores con un proceso cada uno. El
depósito de soldadura por cada soldador y cada proceso debe estar presente en la superficie convexa de la
muestra doblada apropiada.
179
(3) Un doblez de cara y raíz puede ser sustituido por dos dobleces de lado. Para un cupón de ensayo soldado
en la posición 5G o 6G, dos dobleces de cara y dos de raíz pueden ser substituidos por cuatro dobleces de
lado en concordancia con la Figura QW-463.2(d). Para un cupón de ensayo soldado usando una combinación
de posiciones 2G y 5G, tres dobleces de cara y tres de dobleces de raíz pueden ser substituidos por seis
dobleces de lado en concordancia con la Figura QW- 463.2(f) ó la Figura QW-463.2(g).
Tabla QW-452.3
LIMITES DE DIAMETROS EN SOLDADURAS DE RANURA
Diámetro Exterior del Cupón de Diámetro Exterior Calificado, pulgs. (mm)
Ensayo, pulgs. (mm)
Mínimo Máximo
Menores de 1 (25.4) Tamaño Soldado Ilimitado
1 (25.4) hasta 2-7/8 (73) 1 (25.4) Ilimitado
Mayores de 2-7/8 2-7/8 (73) Ilimitado
NOTAS GENERALES:
(a) El tipo y número de ensayos requeridos deberán estar en concordancia con QW-452.1.
(b) El diámetro O.D. de 2-7/8 es el equivalente de NPS 2-1/2 (DN 65)
180
Tabla QW-452.4
ENSAYOS DE SOLDADURA DE FILETE DE DIAMETRO
PEQUEÑO
Notas Generales:
Diámetro Exterior del Cupón de Diámetro Exterior Mínimo Espesor Calificado
Ensayo, pulg, (mm) Calificado, pulgs. (mm)
Tabla QW-452.5
ENSAYOS DE SOLDADURA DE FILETE
Tipo de Junta Espesor del Cupón de Rango Calificado Tipo y Numero de Ensayo Requeridos
Ensayo, como es [Figura (QW-462.4(b)) o Figura QW-462.4(c)]
Soldado, pulg. (mm)
Macro Fractura
Para todos los espesores 1 1
del material base,
3/16 (5) ó mayores tamaños de filetes, y
Filete T diámetros O.D. 2-7/8
[Figura QW- (73) y mayores [Nota (1)]
462.4 (b)] Espesor del material base 1 1
T a 2T, tamaño máximo
Menores de 3/16 (5) del filete T, y todos los
diámetros O.D. 2-7/8
(73) y mayores, [Nota (1)]
Nota General: Los modelos de ensamblaje de producción pueden ser sustituidos de acuerdo con QW-
181.2.1.
Notas:
(1) El cupón de ensayo preparado como se muestra en Figura QW- 462.4 (b) para planchas o Figura QW-
462.4(c) para tubos.
(2) Para Diámetros externos O.D. de 2-7/8 se considera el equivalente de NPS 2-1/2(DN 65). Para
calificaciones de diámetros menores, referir a la Tabla QW-452.4 o la Tabla QW-452.6.
181
Tabla QW-452.6
CALIFICACION DE FILETES MEDIANTE ENSAYOS DE SOLDADURA DE RANURA
Tipo de junta Espesor de cupón de ensayo Rango Calificado Tipo y Numero de Ensayos
Como fue soldado, pulgs. (mm) Requeridos
Todos los espesores de Las soldaduras de filetes son
Cualquier material base, tamaños calificadas cuando un
ranura Todos los Espesores de filete, y diámetros soldador u operador de
soldadura califica en una
ensayo de soldadura de
ranura
Tabla QW-453
LIMITES DE ESPESORES Y MUESTRAS DE ENSAYOS PARA CALIFICACION DE
PROCEDIMIENTO Y HABILIDADES DE CAPAS SUPERPUESTAS RESISTENTES A
LA CORROSION Y AL DESGASTE DE RECUBRIMIENTO DURO
Capa Superpuesta Resistente a la Capa Superpuesta de Recubrimiento Duro
Corrosión [Nota (1)] (Resistente al Desgaste[ Nota (1)]
Espesor del Cupón de Espesor Nominal Número y Tipos Espesor Nominal del Tipos y Número de
Ensayo (T) del Metal Base de Ensayos Metal Base Calificado Ensayos Requeridos
Calificado (T) Requeridos (T)
Ensayo de Calificación de Procedimiento
T Calificado a Líquidos T Calificado
T Menores de 1 (25.4) Penetrantes Notas:[Notas(3)],
Ilimitado hasta 1 (25)
2 Dobleces de [Nota (7)], [Nota (8)]
T igual a 1(25) y 1(25) a 1 (25) a
lado transversales y [Nota (9)]
mayores de Ilimitado y 2 dobleces de Ilimitado
lado
longitudinales ó 4
dobleces de lado
transversales
182
QW-460 GRAFICOS
QW-461 POSICIONES
Figura QW-461.1 POSICIONES DE SOLDADURA – SOLDADURAS DE RANURA
NOTAS GENERALES:
(a) El plano de referencia horizontal es ubicado siempre por debajo de la soldadura en consideración.
(b) La inclinación del eje se mide desde el plano de referencia horizontal hacia el vertical.
(c) El ángulo de rotación de la cara se mide desde una línea perpendicular al eje de la soldadura y se apoya
en un plano vertical que contiene este eje.
La posición de referencia (0º) de la rotación de la cara apunta invariablemente en la dirección opuesta a
aquella en la cual el ángulo del eje aumenta. El ángulo de rotación de la cara de la soldadura se mide en
dirección de las agujas del reloj de esta posición de referencia (0º) cuando se observa en el punto P.
183
Figura QW-461.2 Posiciones de Soldaduras – Soldadura de Filetes
TABULACION DE POSICIONES DE SOLDADURA DE FILETES
POSICIONES REFERENCIA DEL INCLINACION DEL EJE, ROTACION DE LA CARA,
DIAGRAMA GRADOS GRADOS
PLANA A 0º a 15º 150º a 210º
HORIZONTAL B 0º a 15º 125º a 150º
210º a 235º
SOBRE CABEZA C 0º a 80º 0º a 125º
235º a 360º
VERTICAL D 15º a 80º 125º a 235º
E 80º a 90º 0º a 360º
184
Prohibida la Reproducción de este Material por Cualquier Vía, wmendozaws@[Link],
185
Figura QW-461.6 Soldaduras de Filetes en Tubos – Posiciones de Ensayo
186
Figura QW-461.8 Soldadura de Espárragos Posiciones de la Soldadura
Tabla QW-461.9
Prohibida la Reproducción de este Material por Cualquier Vía, wmendozaws@[Link],
187
Calificación de Habilidades – Limitaciones de Posiciones y Diámetros
(Dentro de las otras limitaciones de QW-303)
ENSAYOS DE CALIFICACION POSICION Y TIPO DE SOLDADURA CALIFICADA (Nota (1)]
RANURA FILETE O PUNTO [Nota
(2)]
SOLDADURA POSICION PLANCHA Y TUBOS TUBOS ≤ 24” PLANCHA Y TUBOS
MAYORES DE 24” (610 mm) O.D.
(610 mm) O.D.
1G F F [Nota (3)] F
2G F,H F,H [Nota(3)] F,H
3G F,V F [Nota (3)] F,H,V
4G F,O F [Nota (3)] F,H,O
Ranura -Plancha
3G y 4G F,V,O F [Nota (3)] Todas
2G, 3G y 4G Todas F,H [Nota(3)] Todas
Posiciones SP,F SP,F SP,F
especiales(SP)
1F ----- ------ F [Nota (3)]
2F ----- ------ F,H [Nota(3)]
3F ----- ------ F,H,V [Nota (3)]
4F ----- ------ F,H,O [Nota (3)]
Filete -Plancha
3F y 4F ----- ------ Todas [Nota (3)]
Posiciones ----- ------ F,H [Nota(3)]
especiales(SP)
----- ------ SP,F [Nota (3)]
1G F F F
2G F,H F,H F,H
5G F,V,O F,V,O Todas
Ranura – Tubo
6G Todas Todas Todas
(Nota 4)
2G y 5G Todas Todas Todas
Posiciones SP,F SP,F SP,F
especiales(SP)
1F ----- ----- F
2F ----- ----- F,H
2FR ----- ----- F,H
Filete – tubo
(Nota 4) 4F ----- ----- F,H,O
5F ----- ----- Todas
Posiciones ----- ----- SP,F
especiales(SP)
Notas:
(1) Posiciones de Soldadura como se muestra en QW-461.1 Y qw-461.2
F= Plana
H= Horizontal
V= Vertical
O = Vertical
SP = Posiciones especiales (Ver QW-303.3)
(2) Soldaduras de puntos no están limitadas por el tubo(pipe) o diámetros de tubo(tube) cuando su longitud
agregada no excede el 25% de la circunferencia de la soldadura.
(3) Para Tubos (pipe) de 2-7/8 de diámetro externo O.D y mayores.
(4) Ver restricciones del diámetro en QW-452.3, Y QW-452.6.
188
QW-462 PROBETAS DE ENSAYOS
El propósito de las figuras QW-462 es dar a la organización una dirección en el
dimensionamiento de las probetas de ensayos para los ensayos requeridos para
las calificaciones de procedimientos y habilidades. Al menos se dan un mínimo,
máximo, ó tolerancia en las figuras (ó como se requiere en QW-150, QW-160, ó
QW-180), las dimensiones van a ser consideradas aproximadas. Todos los procesos
de soldadura y material de relleno a ser calificados van a ser incluidos en la probeta
de ensayo.
La siguiente nomenclatura se refiere a las figuras. QW-462.1 (a) hasta QW-462.1
(e):
T = El espesor del cupón excluyendo el refuerzo.
W = El ancho de la muestra, ¾ Pulg. (19 mm).
X = Espesor del Cupón incluyendo el refuerzo.
Y = Espesor de la probeta.
189
Como una alternativa, cualquier geometría dimensional de la probeta de tensión que
cumpla con los requisitos de otra norma de calificación de soldadura es aceptable siempre
que se pueda medir una sección transversal de modo que se pueda determinar una
resistencia a la tracción máxima. Todos los procesos de soldadura, materiales de relleno
y zonas afectadas por el calor que se califiquen deben incluirse en la probeta de ensayo.
El refuerzo de soldadura se debe quitar antes de la prueba.
NOTA GENERAL: Las probetas que tengan un ancho de sección reducida nominal, W, que sea mayor del
ancho nominal de ¾ pulgs. (19 mm.) pueden ser usadas.
190
Prohibida la Reproducción de este Material por Cualquier Vía, wmendozaws@[Link],
191
Figura QW-462.1 (d)
Tracción - Sección Reducida – Probetas Roscables
192
Figura QW-462.2
Doblez de Lado
W, pulg. ( mm)
Número-P23,
T, pulg. ( mm) Y, pulg. ( mm) Número-F23, Todos los otros
Número-F26 ó metales
Número-P35
3/8Pulg. a < 1-1/2Pulg. T 1/8Pulg. (3) 3/8Pulg. ( 10)
( 10 a < 38 ) [Nota (1)]
≥ 1-1/2Pulg. ( ≥38 ) [Nota (1) y (2)] 1/8Pulg.(3) 3/8Pulg. ( 10)
193
NOTA GENERAL: Si cualquier refuerzo de soldadura, pletina o anillo de respaldo, puede ser removida
nivelándolo con la superficie de la muestra, puede emplearse corte térmico, maquinado o esmerilado. Se
permite el enderezado en frio antes de la remoción del refuerzo.
Nota:
(1) Cuando el depósito de soldadura es menor que el espesor T del cupón, el espesor de la muestra de
doblez de lado puede ser t.
(2) Cuando el espesor T del cupón de ensayo es igual o excede 1-1/2Pulg. (38 mm), usar uno de los
siguientes:
(a) Cortar la muestra en muestras de ensayo múltiples de espesor “y” de dimensiones aproximadamente
iguales de ¾ Pulg.(19 mm) a 1-1/2Pulg. (38 mm).
y= al espesor de la muestra ensayada cuando las muestras múltiples se toman de un cupón.
(b) La muestra puede ser doblada al ancho completo. Ver requerimientos del ancho del mandril en QW-
466.1.
Y, pulg. (mm)
T, pulg. (mm) Número-P23, Número-F23, Todos los otros metales
Número-F26 ó Número-P35
194
NOTAS GENERALES:
(a) Si cualquier refuerzo de soldadura, pletina ó anillo de respaldo, debe ser removido a ras de la superficie
de la probeta. Si se usa un anillo de retención, la superficie de la probeta puede ser maquinada a una
profundidad que no exceda la profundidad de retención para remover el anillo, a excepción que en tales
casos el espesor de la probeta terminada deberá ser la que aparece especificada anteriormente. No cortar
con llama materiales no ferrosos.
(b) Si el tubo que está siendo ensayado tiene un diámetro de NPS 4(DN 100) o menor, el ancho de la probeta
de doblez puede ser de ¾ Pulg. (19 mm) para diámetros de tubos NPS 2 (DN 50) e incluyendo NPS 4 (DN100).
El ancho de la probeta de doblez puede ser de 3/8Pulg. (10mm) para diámetros de tubos menores que NPS
2 (DN50) e incluyendo NPS 3/8Pulg. (DN 10) y como una alternativa, si el tubo que está siendo ensayado es
igual ó menor que el tamaño del tubo NPS 1 (DN 25), el ancho de las probetas de doblez puede ser aquel
obtenido por el corte del tubo en cuatro secciones, menos una tolerancia para los cortes con sierra o con
máquina. Estos cortes de probetas en cuatro secciones no requieren que tengan una superficie maquinada
plana como se muestra en QW-462.3(a). Las probetas de doblez tomadas de un tubo de tamaño comparable
pueden ser manipuladas en una manera similar.
> 3/8 Pulg (> 10) 1/8 Pulg (3) 3/8Pulg. (10)
NOTA GENERAL: Si cualquier refuerzo de soldaduras, pletina o anillos de respaldo, deben ser removidos
esencialmente al ras con la superficie no alterada del metal base. Si se usa una pletina de retención, esta
superficie de la probeta puede ser maquinada a una profundidad que no exceda la profundidad de la
retención para remover la pletina, a excepción que en tales casos el espesor de la probeta terminada será
la que aparece especificada anteriormente.
195
QW-462.4(a)
Soldadura de Filetes – procedimiento
T1 T2
1/8 Pulg. (3 mm) y T1
menores
1/8 Pulg. ( 3 mm) y ≤ T1, pero no < de 1/8Pulg.
mayores (3mm)
NOTA GENERAL: Ensayo – Macro-ataque, el filete deberá mostrar fusión en la raíz de la soldadura, pero no
necesariamente más allá de la raíz. El metal de la soldadura y la zona afectada por el calor (HAZ) deben
estar libres de grietas.
196
Figura QW-462.4 (b)
Soldaduras de Filetes – Habilidades
NOTA GENERAL: Puede usarse tanto tubo a plancha como tubo-tubo como se muestra en la figura.
197
Figura QW-462.4 (d)
Soldaduras de Filete en Tubos – Procedimiento
NOTA GENERAL: Se puede usar tubería a plancha o tubería a tubería como se muestra.
NOTAS:
(1) Cuando un análisis químico ó ensayo de dureza es conducido sobre la superficie soldada, la distancia
desde la interfase de la soldadura aproximada a la superficie soldada final deberá ser el mínimo espesor de
198
capa superpuesta de metal de soldadura calificado. El análisis químico puede ser ejecutado directamente
sobre la superficie soldada ó en las virutas de material tomadas de la superficie soldada.
(2) Cuando un análisis químico ó ensayo de dureza es conducido después que el material ha sido removido
de la superficie soldada, la distancia desde la interfase de la soldadura aproximada a la superficie preparada
debe ser el mínimo espesor de la capa superpuesta de metal de soldadura calificado. El análisis químico
puede ser hecho directamente sobre la superficie preparada ó de las virutas removidas de la superficie
preparada.
Figura QW-462.5(b)
Probetas para Análisis Químico, Dureza para Capa Superpuesta de Metal de
Soldadura de Superficie Dura y Ubicaciones para el Ensayo Macrográfico
para Capas Superpuesta de Metal de Soldadura Resistente a la Corrosión y
de Superficie dura.
NOTA GENERAL: La capa superpuesta de metal de soldadura puede estar en el interior o el exterior del tubo.
199
(1) La ubicación de la remoción de las probetas del ensayo requerido (QW-453). Se refiere a la Figura QW-
462.5(a) para el análisis químico y ubicaciones superficiales de ensayos de dureza y un espesor mínimo
calificado.
(2) El ensayo de metal de soldadura circunferencial de superficie dura sobre los cupones de calificación de
procedimiento de tubos debe ser limitado a un segmento simple (utilizando la progresión vertical
ascendente total) para el análisis químico, dureza, y ensayo de macro ataque requerido en la tabla QW-453.
La remoción es requerida para un cambio de progresión vertical descendente a una progresión vertical
ascendente (pero no viceversa).
(3) La ubicación de las probetasde ensayos deben estar en concordancia con las limitaciones de la posición
angular de QW-120.
(4) Cuando la soldadura de la capa superpuesta se ejecuta usando soldadura automática ó por máquina y
la dirección de avance vertical de los cordones de soldadura adyacentes es invertida sobre los pases
alternos, solo un análisis químico ó probeta de dureza es requerido para representar la porción vertical. La
calificación es entonces restringida en la producción que requiera revertir el pase alterno del método de
dirección de rotación.
NOTA GENERAL: La capa superpuesta de metal de soldadura puede estar en el interior o exterior del tubo.
NOTAS:
(1) La ubicación para la remoción de las probetas de ensayos requeridas – para calificación de
procedimientos (QW-453).
(2) La ubicación para la remoción de las probetas de ensayo requeridas – para calificación de habilidad
(QW-453).
200
Figura QW-462.5 (d)
Probetas de Doblez de Plancha – Capas Superpuestas de Metal de
Soldadura Resistentes a la Corrosión
NOTAS:
(1) La ubicación para la remoción de la probeta de ensayo requerida – Para procedimiento (Tabla QW-453).
Cuatro probetas de ensayo de doblez de lado son requeridas para cada posición.
(2) La ubicación para la remoción requerida - Para habilidad (Tabla QW-453). Dos probetas de ensayo de
doblez de lado son requeridas para cada posición
NOTAS GENERALES:
(a) La ubicación para la remoción de la probeta de ensayo requerida (Tabla QW-453). Una requerida para
cada posición. Referida a la Figura QW-462.5(a) para análisis químico, ubicaciones de superficie de ensayo
de dureza y espesores mínimo calificados.
(b) Remoción requerida para un cambio de vertical ascendente a vertical descendente y viceversa
201
Figura QW-462.7.1
Cupón de Ensayo Para Soldadura de Costura por Resistencia (RSEW)
NOTA GENERAL: Marcar el cupón en 10 muestras de igual longitud, designe un extremo del cupón D-1 el
otro extremo D-2. Cortar el cupón de 10Pulgs. (250mm) (transversalmente a la longitud de la soldadura)
en piezas de 5 Pulgs. (125mm) de longitud cada una.
(1) Instrucciones de la Sección Transversal de la Soldadura Transversal.
(a) Cortar 5 probetas aproximadamente cada 1 Pulg.(25mm) de longitud del cupón designado D-1 y
descarte la pieza marcada como D-1.
(b) Marcar las cuatro piezas restantes T-1 hasta T-4, prepare las probetas como se detalla abajo en (b) (2)
(b)(-1) para la examinación, las caras adyacentes en el corte no deben ser usada.
202
(2) Instrucciones de la Sección Transversal de la Soldadura Longitudinal.
(a) Cortar 5 probetas aproximadamente cada 1Pulgs. (25mm) de longitud del cupón designado D-2 y
descarte la pieza marcada como D-2.
(b) Marcar las cuatro piezas restantes L-1 hasta L-4, cortar las probetas aproximadamente 1/3 Pulgs. del
ancho de la soldadura desde la línea central a través de la longitud de cada probeta en la dirección
longitudinal de la soldadura. Descarte las cuatro probetas que contienen aproximadamente un 1/3Pulg.
del ancho de la soldadura, las cuatro probetas restantes que contienen aproximadamente 2/3Pulg. del
ancho de la soldadura deberán ser preparada como se detalla en (1) abajo para la examinación.
(-1) Las probetas deberán alisadas y atacadas con una solución apropiada (ver QW-470) para dar una clara
definición del metal de la soldadura y la zona afectada por el calor.
Figura QW-462.7.3
Probetas de Ensayo de la Sección Transversal de la Soldadura de Costura
por Resistencia (RSEW)
Figura QW-462.8.1
Soldaduras de Puntos en Láminas
Ensayo de adherencia
Paso 1: Sujetar en una prensa u otro dispositivo apropiado.
Paso 2: Probetas de doblez.
Paso 3: Despegar las piezas con tenazas u otra herramienta apropiada.
203
Figura QW-462.8.2
Probeta y Método del Ensayo de Adherencia de Soldadura de
Costura.
Ensayo de Adherencia
PASO 1: Separar el cupón con tenazas en extremos no soldados
PASO 2: Sujetar en una prensa u otro dispositivo apropiado, probeta de doblez.
PASO 3: Despegar las piezas con tenazas u otra herramienta apropiada.
204
Figura QW-462.9
Soldaduras de Puntos en Láminas
Espesor nominal de la lámina más delgada, pulgs. (mm) W, pulgs. (mm) min.
Notas:
(1) L deberá ser menor de 4W.
(2) El esquema (b) debe ser hecho de 5 muestras ó más.
205
Figura QW-462.12
Nomenclatura de Soldadura de Deposición Controlada (Temper Bead)
206
Soldadura de Filete Típica
207
Figura QW-462.13
Mediciones de Solapes de Soldadura de Deposición Controlada
(Temper Bead).
Nota general: Medición del solape del cordón - % de longitud de solape= [(a-b)/a] x 100%. En esta figura,
el cordón sombreado solapa al cordón previo por 30% a 40%. La distancia a se mide antes que el próximo
cordón sea depositado
Figura QW-463.1(a)
Calificación de Procedimientos para Planchas de Espesores Menores de ¾”
(19mm)
208
Figura QW-463.1 (b)
Calificación de Procedimientos en Plancha de Espesores de ¾Pulg. (19mm) y
Mayores y Desde Espesores Alternos de 3/8Pulg. (10mm) pero Menores de
¾ Pulg.(19mm)
209
Figura QW-463.1(c)
Calificación de Procedimiento en Plancha Longitudinal.
210
Figura QW-463.1 (e)
Calificación de Procedimientos.
211
Figura QW-463.2(a)
Calificación de Habilidades para Espesores de Plancha Menores
de ¾Pulgs. (19mm).
212
Figura QW- 463.2 (c)
Calificación de Habilidades en Plancha Longitudinal.
213
Figura QW-463.2 (e)
Calificación de Habilidades
214
Figura QW-463.2 (g)
Calificación de Habilidades en Ensamblaje NPS 6 (DN 150) O NPS 8 (DN 200).
215
Figura QW-464.1 Probetas de Ensayos y Cupones de Ensayos Para la
Calificación de Procedimientos.
216
Figura QW-464.2
Probetas y Cupones de Ensayos para la Calificación de Habilidades
217
Figura QW-466.1
Dimensiones de la Matriz de Ensayo
218
Figura QW- 466.1
Dimensiones de Matriz de Ensayo (cont.)
UNIDADES EN EL SISTEMA INTERNACIONAL
Material Espesor de la A, mm. B, mm. C, mm. D, mm.
Probeta
Número - P23 a Número -P21
hasta Número - P 25; Numero 3 50 25 57 29
P-21, hasta Numero P-25 con menores de 3 16-1/2 t 8-1/4 t 18-1/2t + 1.6 9-1/4t + 0.8
Número - F 23 ó 26; Número -
P35; cualquier metal Número
–P con Número –F33, 36, ó 37
Número -P11A , Número – P 11B; 10 67 33 90 45
Número -P25 a Número -P 21 ó menores 6-2/3 t 3-1/3 t 8-2/3 t + 3.2 4-1/3t + 1.6
Número – P22 ó Número - P25
Número - P51; Número - P 49 10 80 40 103 52
Menores de 10 8t 4t 10t + 3.2 5t + 1.6
Número -P52; Número -P 53; 10 100 50 123 62
Número –P 61; Número -P62 Menores de 10 10t 5t 12t + 3.2 6t+ 1.6
Todos los otros con 10 40 20 63 32
alargamiento mayor que o igual Menores de 10 4t 2t 6t+ 3.2 3t+1.6
al 20%
Materiales con alargamiento del [ Nota (1)] 32-7/8 t 16-7/16 t A +2t + 1.6 ½ C+ 0.8
3% y menos del 20% máx. máx. máx. máx.
NOTAS GENERALES:
(a) Para Números – P, ver QW/QB-422; para Números – F, ver QW-432.
(b) Para la configuración de la matriz de doblez guiado, ver Figura QW-466.2, Figura QW- 466.3, y
Figura QW-466.4.
(c) La soldadura y la zona afectada por el calor, en el caso de una probeta de doblez de soldadura
transversal, deberá estar completamente dentro de la porción de doblez de la probeta después del
ensayo.
(d) Cuando las propiedades de flexión de la pieza soldada hacen poco probable que los requerimientos
de la Nota General (c) puedan cumplirse, la matriz de envoltura de doblez guiado que se muestra en la
Figura QW-466.3 debería ser considerada.
NOTA:
(1) Las dimensiones de la matriz de ensayo deberán ser tal como la que se da en la probeta del ensayo
de doblez, un porcentaje calculado de la fibra alargada externa igual a la menor del material base
con el alargamiento mínimo más bajo como se especifica en la especificación del material base.
El porcentaje del alargamiento de la fibra externa = 100t/(A+t)
La fórmula siguiente es suministrada por conveniencia en el cálculo del espesor de la probeta de doblez:
El espesor de la probeta (t) = A x Porcentaje de Alargamiento / [100 – (Porcentaje de
Alargamiento)]
219
Figura QW- 466.2
Matriz de Rodillos para Doblez Guiado
NOTA GENERAL:
(a) Ver Figura QW-466.1 para las dimensiones de la matriz y notas generales.
(b) Cuando las propiedades de flexión de la pieza soldada hacen poco probable que los requisitos de la Nota
General (c) puede cumplirse, la envoltura de la plantilla que se muestra en la Figura QW-466.3 debe ser
considerada.
NOTAS:
(1) Se deberá usar cualquiera de los hombros endurecidos y engrasados o rodillos endurecidos libres de
rotar.
(2) Los hombros o rodillos deben tener una superficie mínima de apoyo de 2pulgs, (50mm) para colocar la
muestra. Los rodillos deberán estar lo suficientemente por encima del fondo de la matriz a fin de que las
muestras despejen los rodillos cuando el macho entre en la posición baja.
(3) El macho deberá estar fijado con una base apropiada y proporcionar el accesorio para la máquina de
ensayo, y debe ser diseñado lo suficientemente rígido para evitar que ocurra una deflexión y desalineación
mientras de hace el ensayo de doblez. El cuerpo del macho puede ser de menor dimensión que el que se
muestra en la columna A de la Figura QW-466.1.
(4) Si se desea, cualquiera de los rodillos o soportes de rodillos puede ser hechos ajustables en dirección
horizontal para que las probetas de espesor t puedan probarse en la misma matriz.
(5) Los soportes de los rodillos deberán ser colocados en una base apropiada diseñada para resguardarse
de deflexiones y desalineaciones y equipada con accesorios para mantener centrados y alineados los
rodillos con respecto al macho.
220
Figura QW-466-3
Matriz de Envoltura de Doblez Guiado (continuación)
NOTAS GENERALES:
(a) Ver Figura QW-466.1 para las dimensiones de la matriz y otras notas generales.
(b) Las dimensiones que no se muestran quedan a la opción del diseñador. La consideración esencial es
tener la adecuada rigidez para que las partes de la matriz no salten.
(c) Las probetas deben empalmarse firmemente en un extremo para que no se deslice durante la operación
de doblez.
(d) Las probetasdeberán ser removidas de la matriz cuando el rodillo exterior haya sido removido 180º del
punto de comienzo.
Figura QW-466.4
Matriz de Doblez de Soldadura de Espárragos
221
Para diámetros de Espárragos, Usar abertura de adaptador,
Pulgs. (mm) A, Pulgs. (mm)
1/8 (3) 1/8 (3)
3/16 (5) 1/8 (3)
¼ (6) 3/16 (5)
3/8 (10) 7/32 (5.5)
½ (13) 5/16 (8)
5/8 (16) 11/32 (9)
¾ (19) 15/32 (12)
7/8 (22) 15/32 (12)
1(25) 19/32 (15)
Figura QW-466.5
Adaptación del Ensayo de Torque para Soldaduras de Espárragos
222
Figura QW-466.6
Figura Para el Ensayo de Tracción de Tipo Sugerido Para Soldadura de
Espárragos
223
QW-470 PROCESOS DE ATAQUE QUÍMICO Y REACTIVOS
QW-471 GENERAL
Las superficies que van a ser atacadas con ácido, deberán ser alisadas mediante limado,
maquinado, esmeriladas ó pulidas para delinear las macro-características de la soldadura
en la muestra y la zona afectada por el calor después del ataque con ácido. Con las
diferentes aleaciones y temples, el periodo de ataque con ácido variará de unos cuantos
segundos a varios minutos, y debería continuarse hasta que el contraste deseado sea
obtenido. Como el proceso durante el ataque químico con ácido libera humos el trabajo
deberá hacerse bajo la protección de una cubierta de campana. Después del ataque
químico las muestras deberán ser enjuagadas completamente y secadas con un chorro de
aire caliente. Cubriendo la superficie con una capa delgada de laca transparente
conservará la apariencia de la superficie. (Referencia E340 ASTM, Método de ensayo
Estándar para el Macroataque de Metales y Aleaciones, ú otros estándares aceptados en
la industrial).
Para aceros al carbono y de baja aleación, las soluciones apropiadas para atacar con ácido,
conjuntamente con las instrucciones para su uso, son sugeridas en QW-472.1 hasta QW-
472.4.
224
QW-472.2 Persulfato de Amonio. Una parte de Persulfato de Amonio por nueve partes de
agua, por peso. La solución debería ser usada a temperatura ambiente, y debería ser
aplicada mediante frotamiento vigoroso en la superficie que va a ser atacada con un
pedazo de algodón saturado con la solución. El proceso de ataque químico debería
continuarse hasta que exista una clara definición de la estructura en la soldadura.
QW-472.3 Yodo y Yoduro de Potasio. Una parte de yodo el polvo (forma sólida), dos
partes de yoduro de potasio en polvo, y diez partes de agua, todas por peso. La solución
debería ser usada a temperatura ambiente, y aplicar la solución con brocha sobre la
superficie que va a ser atacada químicamente hasta que exista una clara definición ó
contorno de la soldadura.
QW-472.4 Ácido Nítrico. Una parte de ácido nítrico y tres partes de agua por volumen.
PRECAUCION: Siempre viértase el ácido en agua. El ácido nítrico causa quemadas severas y manchas).
Los siguientes reactivos para ataque químico y las instrucciones para su uso son sugeridas
para revelar la macro-estructura.
SOLUCIÓN VOLÚMEN
Ácido clorhídrico (concentrado) 15ml.
Ácido fluorhídrico (48%) 10ml.
Agua
85ml.
Esta solución es para usarse a temperatura ambiente, y el ataque químico se lleva a cabo
ya sea restregando la superficie ó sumergiendo la muestra.
225
QW-473.2 Para Cobre y Aleaciones a Base de Cobre: ácido nítrico concentrado frío. El
ataque químico se lleva a cabo ya sea inundando ó sumergiendo la muestra por varios
segundos bajo una cubierta de campana. Después de enjuagarse con agua, el proceso es
repetido con una solución de 50-50 de ácido nítrico concentrado y agua.
En el caso de las aleaciones bronce-silicio, puede ser necesario restregar la superficie para
remover el depósito blanco de (SiO2).
MATERIAL FÓRMULA
Níquel Ácido Nítrico ó ataque de Lepito
Níquel y bajo carbono Ácido Nítrico ó ataque de Lepito
Níquel - cobre (Monel) (400) Ácido Nítrico ó ataque de Lepito
Níquel-Cromo- Hierro Agua Regia ó ataque de Lepito
(600 y 800)
Tabla QW-473.3-1
Composición de Fórmulas para Agua Regia y Ataque Químico de Lepito
Solución Agua Regia Ataque Químico de Lepito
[Nota(1)],[Nota (2)] [Nota (2)], [Nota (3)]
Ácido Nítrico, Concentrado, -HNO3 1 Parte 3ml.
Ácido Clorhídrico, Concentrado – H Cl 2 parte 10ml.
Sulfato de Amonio – (NH4)2(SO4) ---- 1.5gr.
Cloruro Férrico – FeCl3 ---- 2.5gr.
Agua ---- 7.5ml.
Notas:
(1) Calentar las partes para una acción más rápida
(2) El ataque químico se lleva a cabo ya sea restregando ó sumergiendo la muestra.
(3) Mezclar la solución como sigue:
(a) Disolver el (NH4)2(SO4) en H2O.
(b) Disolver el FeCl3 en polvo en H Cl caliente.
(c) Mezclar (a) y (b) y agregar HNO3
226
QW- 473.5 Para Zirconio
Solución Volumen
Ácido Fluorhídrico Ácido 3ml.
Nítrico (Concentrado) 22ml.
Agua
22 ml.
227
ARTICULO V
ESPECIFICACIONES DE PROCEDIMIENTOS DE SOLDADURA
ESTÁNDAR (SWPSS)
QW-500 GENERAL
228
(10) Posición de la soldadura de ranura y, si aplica la progresión.
(11) Si se usa más de un proceso ó tipo de electrodo, el espesor del depósito de metal
de soldadura aproximado para cada proceso ó tipo de electrodo.
(12) Máxima temperatura entre pasadas.
(13) El tratamiento térmico posterior a la soldadura, incluyendo el tiempo de
mantenimiento y rango de temperatura.
(14) Los resultados de los ensayos mecánicos e inspección visual.
(15) Los resultados de la examinación volumétrica cuando se permite como una
alternativa del ensayo mecánico mediante QW-304.
229
(e) Un cambio de soldadura de modo de transferencia globular, rocío ó pulsado a
soldadura de modo de transferencia por corto circuito ó viceversa.
(f) Un cambio en el Número – F del electrodo de soldadura.
(h) Un cambio de una SWPS que es identificada para lámina de metal a una que no y
viceversa.
QW-530 FORMATOS
Un formato sugerido QW-485 para documentar las variables de soldadura y los resultados
de ensayos de la demostración que es suministrada en el Apéndice No Obligatorio B.
230
(h) El registro de la demostración de soporte certificado deberá estar disponible para su
revisión.
231
