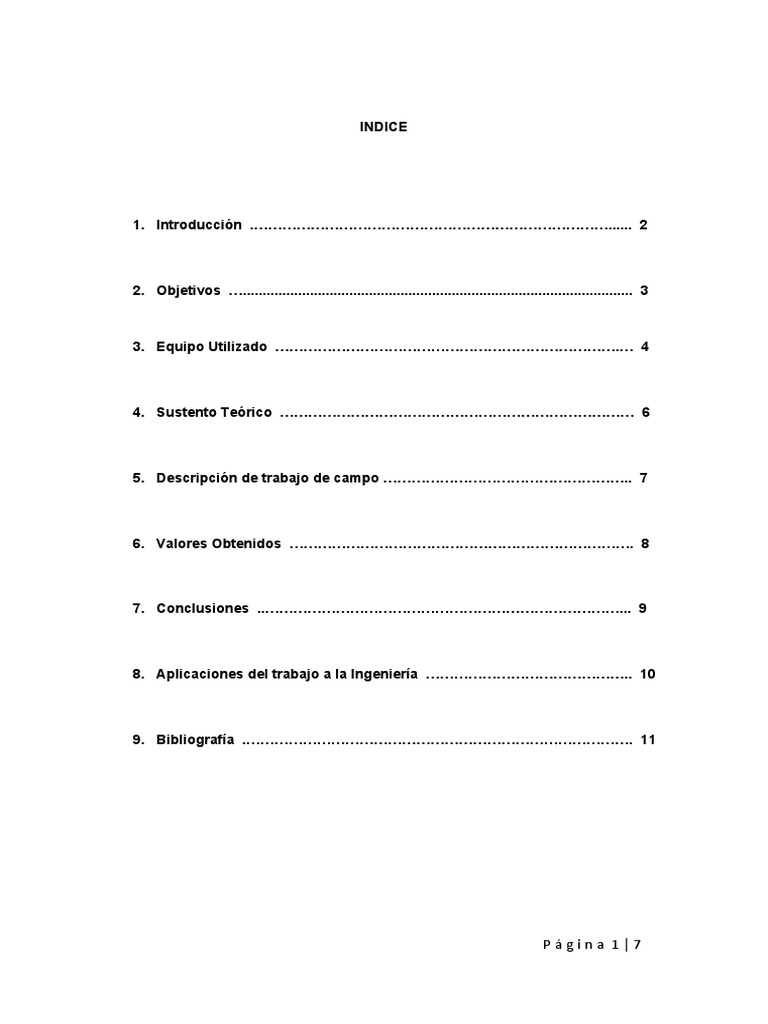

INDICE
1. Introducción .…………………………………………………………………...... 2
2. Objetivos …................................................................................................... 3
3. Equipo Utilizado ……………………………………………………………….… 4
4. Sustento Teórico ………………………………………………………………… 6
5. Descripción de trabajo de campo …………………………………………….. 7
6. Valores Obtenidos ………………………………………………………………. 8
7. Conclusiones ..…………………………………………………………………... 9
8. Aplicaciones del trabajo a la Ingeniería …………………………………….. 10
9. Bibliografía .………………………………………………………………………. 11
Página 1|7
INTRODUCCIÓN
La nivelación ha contribuido en forma muy importante al desarrollo de la civilización, ya
que las construcciones de caminos, conductos de agua o canales, las grandes obras
de arquitectura, entre otras, tanto de la era moderna como de la antigüedad, son una
prueba palpable de éste, sorprendente descubrimiento. No se sabe con exactitud el
origen de esta rama de la topografía, pero se piensa que desde que el hombre quiso
ponerse a cubierto, tanto del clima como de las bestias, se tuvo una idea de la
nivelación; desde apilar materiales y dar cierta estabilidad a ésta, como el hecho de
cursar las aguas para los cultivos, pensando incluso ya en las pendientes. Lo cual
condujo a la fabricación de ingeniosos instrumentos, desarrollándose las técnicas, los
estudio, lo que originó las nuevas teorías, desarrollo tecnológico y científico,
originando los nombres que utilizamos cotidianamente en estos días. Siendo muestras
de belleza y admiración lo logrado en las pirámides de Egipto, los caminos y canales
hechos por los Griegos y Romanos, el Canal de Suez, los túneles del Mont-Cenis en
Panamá, y tantas otras obras que sin la nivelación, jamás estarían de pie para
admirarlas en estos años, quedando muy en nuestra mentes la existencia de las
prácticas de la nivelación, desarrollándose diversos tipos, de entre los que se
encuentra la Nivelación Directa, Topográfica o Geométrica, método que nos permite
encontrar directamente la elevación de los terrenos, mediante la referencia de puntos
o cotas, en relación a superficies cuya altura ya se conoce referencialmente
Página 2|7
OBJETIVOS
Los procedimientos y métodos realizados durante el trabajo de campo el 10/06/15
tuvieron como objetivo es referir los puntos a un mismo plano de referencia para poder
deducir los desniveles entre los puntos observados.
Además se aprenderán algunas formas de trabajo que van unidas a la nivelación
misma, siendo la comprobación de la nivelación, los errores de los niveles, la
compensación de éstos, entre otros.
OBJETIVOS ESPECIFICOS
Manejo y practica del nivel de ingeniero y como se aplica en un levantamiento
altimétrico.
Hacer una nivelación del terreno y obtener así su nivel o desnivel en referencia
a un punto determinado.
Determinar el relieve del terreno con los niveles hallados.
Procesar la información y llevarla a un plano quedando representada la
superficie del terreno.
Correcta fundamentación teórica.
Uso correcto de los materiales de medición sin presentar daño alguno.
Precisión en el uso del CAD.
Página 3|7
EQUIPO UTILIZADO EN EL TRABAJO DE CAMPO
Nivel de ingeniero.- Es un instrumento que tiene como finalidad la medición
de desniveles entre distintos puntos que se hallan a distintas alturas y en
distintos lugares, o también el traslado de cotas de un punto conocido a otro
desconocido, también, poseen características como:
-Pueden ser manuales o
automáticos.
-Posee una burbuja para poder
nivelar el instrumento.
-Tiene un anteojo con los suficientes
aumentos para poder ver las
divisiones de la mira o estadal.
-Además, posee de un retículo
conformado por 3 pelos (a, b, c),
para poder hacer la puntería y tomar
las lecturas, así como la posibilidad
de un compensador para asegurar
su perfecta nivelación y
horizontalidad del plano de comparación.
Cinta Métrica.- Es una cinta métrica flexible, enrollada dentro de una caja de
plástico o metal, que generalmente está graduada en centímetros en un
costado de la cinta y en pulgadas en el otro.
Para longitudes mayores a 10 m, existen de
plástico o lona reforzada. Las más
confiables son las metálicas porque no se
deforman al estirarse. La wincha se debe
mantener limpia y protegida de la humedad.
Cuando no se use, se debe enrollar y
guardar dentro de su caja o estuche.
Página 4|7
Trípode.- Se usa como soporte de aparatos (estación total, nivel, etc.) Con 3
pies de madera o metálicos, con patas
extensibles o telescópicas que
terminan en regatones de hierro con
estribos para pisar y clavar en el
terreno. Deben ser estables y permitir
que el aparato quede a la altura de la
vista del operador 1.40 - 1.50 m. Son
útiles también para aproximar la
nivelación del aparato. Se utilizan para
trabajar mejor, tienen la misma X e Y
pero diferente Z ya que tienen una
altura.
Miras.- Son reglas graduadas en
metros y decímetros que vienen con
una precisión de 1 cm
y apreciación de 1 mm comúnmente se
fabrican con una longitud de 4 m y
divididas en 4 tramos para la facilidad
de su almacenamiento. Las miras
verticales se usan en el proceso
de nivelación y para determinar
indirectamente las distancias. Las
miras deben ser verticalizadas con la
ayuda de un nivel esférico que se
posiciona en la parte posterior de la
mira.
Página 5|7
SUSTENTO TEORICO
Es el conjunto de operaciones por medio de las cuales se determina la elevación de un
o más puntos de respecto a una superficie horizontal de referencia dada o imaginaria
la cual es conocida como superficie o plano de comparación. Lo importante es referir
los puntos a un mismo plano de referencia para poder deducir los desniveles entre los
puntos observados. Se dice que dos o más puntos están a un mismo nivel cuando se
encuentran a la misma cuota respecto al mismo plano de referencia, de lo contrario se
afirma que hay un desnivel entre ellos.
Algunos términos usados en la nivelación son:
Plano horizontal: es un plano tangente a una superficie de nivel.
Superficie de nivel: es una superficie curva en donde en donde cada uno de los
puntos es perpendicular a la dirección de la plomada; así el desnivel entre dos puntos
es la distancia que existe entre la superficie de nivel de dichos puntos.
Angulo vertical: es el ángulo entre dos líneas que se cortan en un plano vertical. En
topografía se supone una de estas líneas de manera horizontal.
Elevación o cota: distancia vertical medida desde un plano de referencia.
Nivel medio del mar: altura media de la superficie del mar media de la superficie del
mar según todas las etapas de la marea en un periodo de 19años.
Bench Mark (BM): son marcas de cotas conocidas que se utilizan como referencia
para medir otras alturas. Usualmente son placas de bronce.
BM absoluto: son discos de bronce con altura relativa al nivel medio del mar y son
colocados por el IGN.
BM relativo: es cualquier marca de referencia utilizada para realizar otras mediciones
de altura.
Página 6|7
DESCRIPCION DEL TRABAJO EN CAMPO
PASO 01: Se ubica e identifica el área en donde se realizara la nivelación topográfica.
PASO 02: Se procede a señalar o marcar lo vértices y puntos intermedios con tiza,
deben ser visibles entre sí para no tener problemas en la nivelación.
PASO 03.- Se procede a enmarcar los tramos, para ello los puntos intermedios que se
encuentren deben estar alineados. Se usara las miras, que se ubicaran en los vértices
y un jalón que estará en el medio para alinearlos, también, se utilizara señales con el
movimiento de brazos. Luego, se procederá a identificar los tramos que desde el
vértice en dirección al otro extremo deberá tomar una distancia de 3m, y a partir de ahí
1m hasta llegar al otro vértice, esto se realizara con ayuda de la cinta. Esto se
realizara el mismo procedimiento para todos los demás extremos de vértices.
PASÓ 04: Luego de haber definido los puntos se procede a instalar el equipo de
nivelación desde donde se pueda observar las dos visuales (Vista atrás y adelante).
PASO 05: Para empezar a tomar las medidas y obtener las cotas se consideró como
referencia la cota de otro punto que en este caso es 100. A partir de ahí se procede
con la nivelación correspondiente y sus respectivas vistas, con la anotación de cada
lectura en la libreta.
PASO 07: Se procede a realizar los cálculos para determinar el error de cierre. A partir
de los datos obtenidos se procede a realizar el perfil longitudinal del terreno en el Civil
3D.
Página 7|7
