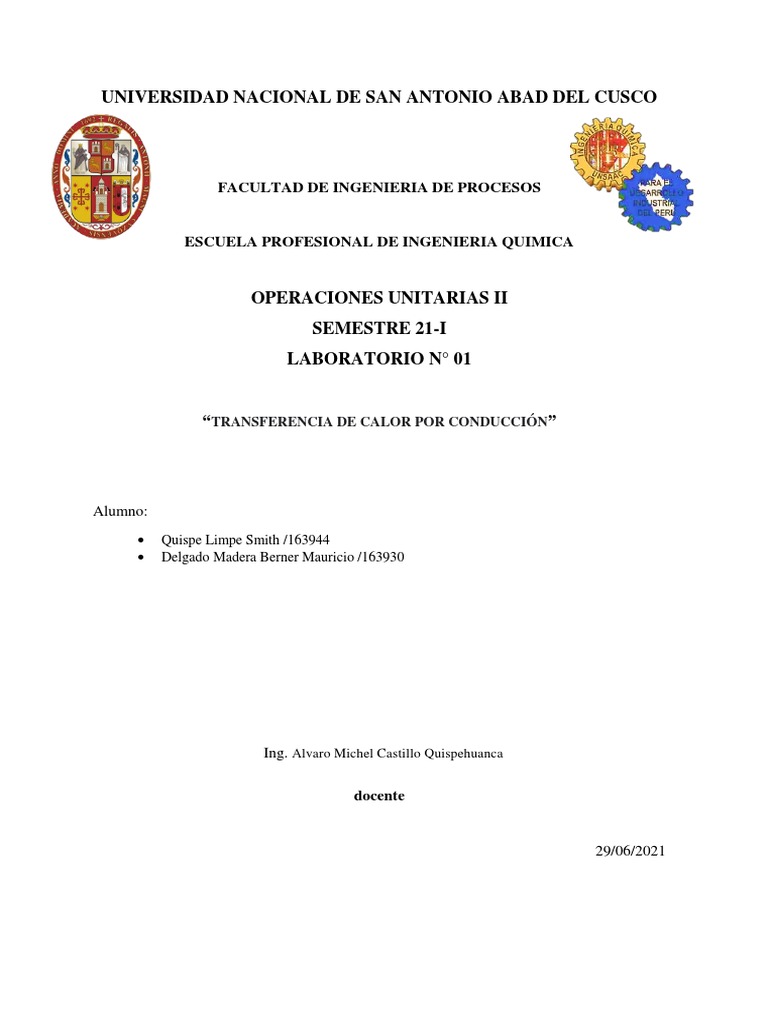

UNIVERSIDAD NACIONAL DE SAN ANTONIO ABAD DEL CUSCO

FACULTAD DE INGENIERIA DE PROCESOS

ESCUELA PROFESIONAL DE INGENIERIA QUIMICA

OPERACIONES UNITARIAS II
SEMESTRE 21-I
LABORATORIO N° 01

“TRANSFERENCIA DE CALOR POR CONDUCCIÓN”

Alumno:
 Quispe Limpe Smith /163944
 Delgado Madera Berner Mauricio /163930

Ing. Alvaro Michel Castillo Quispehuanca

docente

29/06/2021
1. OBJETIVO

1.1 Encontrar la conductividad térmica de un material mediante el método de placa

caliente.

1.2 Encontrar la resistencia térmica del Sistema.

2. MARCO TEORICO

2.1 TRANSFERENCIA POR CONDUCCION

La experiencia ha demostrado que cuando existe un gradiente de temperatura en un

cuerpo, hay una transferencia de energía de la región de alta temperatura a la de baja

temperatura. Decimos que la energía es transferida por conducción y que la rapidez de

transferencia de energía por unidad de área es proporcional al gradiente normal de

temperatura:

𝑞 𝜕𝑇

𝐴 𝜕𝑥

Cuando se inserta la constante de proporcionalidad

𝜕𝑇
𝑞 = −𝑘𝐴
𝜕𝑥

En donde q es la rapidez de transferencia de calor y 𝜕T/𝜕x es el gradiente de

temperatura en la dirección del flujo de calor. A la constante positiva k se le llama la

conductividad térmica del material, y el signo menos se inserta para que se satisfaga el

segundo principio de la termodinámica. (Holman, 1999)

2.2 CONDUCTIVIDAD

Es de conocimiento común que algunos materiales como los metales conducen calor

fácilmente, mientras que otros como la madera actúan como aislantes térmicos. La

propiedad física que describe la velocidad a que se conduce el calor es la conductividad

térmica k. (R. Byron Bird, 2006)


la conductividad varía en función de la temperatura a la que se encuentra la sustancia,

por lo que suelen hacerse las mediciones a K con el objeto de poder comparar unos

elementos con otros. Es elevada en metales y en general en cuerpos continuos, y es baja

en los gases (a pesar de que en ellos la transferencia puede hacerse a través de electrones

libres) y en materiales iónicos y covalentes, siendo muy baja en algunos materiales

especiales como la fibra de vidrio, que se denominan por eso aislantes térmicos.

2.3 RESISTENCIA TÉRMICA

La resistencia térmica de un material representa la capacidad del material de oponerse

al flujo de temperatura. En el caso de materiales homogéneos es la razón entre el espesor

y la conductividad térmica del material; en materiales no homogéneos la resistencia es

el inverso de la conductancia térmica.

3. MATERIALES Y METODOS

3.1 MATERIALES

3.1.1 SIMULADOR

3.2 MÉTODOS

3.2.1 PROCEDIMIENTO

1.Se Eligió el material del cuadro combinado.

2. Usando los deslizadores, se fijó un diámetro particular para la porción de la losa de

prueba en contacto con el calentador principal y un espesor para toda la losa.

3. Se ajustó la temperatura del agua fría con el control deslizante.

4. Usando las perillas blancas, se fijó el valor del mismo voltaje y corriente tanto para

el calentador principal (MH) como para el calentador de protección (GH). Con el

interruptor MH-GH en MH, use la perilla blanca MH para configurar el voltaje y la

corriente para el calentador principal. Luego, se hizo clic en el interruptor MH-GH la

GH y se usa la perilla GH blanca para configurar el voltaje y la corriente para el


calentador de protección en los mismos valores que estableció para el calentador

principal.

5. se hizo clic en el interruptor de encendido para encender la unidad.

6. Después de alcanzar un estado estable (20 minutos en el temporizador), se usa el

indicador de temperatura para leer y anotar T 1 , T 2 , T 3 , T 4 , T 5 , T 6 , T 7 y T 8 .

7. Utilizando la hoja de Excel y las ecuaciones de la página de teoría, se calculó la

conductividad térmica de la losa de prueba. Nota: dado que el calentador principal está

en contacto con una losa de prueba en ambos lados, el área A en la ecuación.

donde d es el diámetro del MH, no, como se podría suponer primero.

3.2.2 ECUACIONES

(𝑻𝟏+𝑻𝟐+𝑻𝟑+𝑻𝟒)
I. Temperatura caliente (Tk) =
𝟒

(𝑻𝟓+𝑻𝟔)
II. Temperatura fría (Tc) =
𝟐

𝝅𝑫𝟐
III. Área de transferencia de calor A=
𝟒

(𝑽.𝑰) 𝑲.𝑨(𝑻𝒌−𝑻𝒄)
IV. Transferencia de calor Q = =
𝟐 𝒆

𝒆
V. Resistencia Re=
𝑲

4. CALCULOS Y RESULTADOS

TABLA N°1. Datos experimentales


datos constantes unidades

Diámetro (D) 10 cm

Espesor (e) 0.5 cm

temperatura del agua 5 °C

TABLA N° 2. Datos experimentales

temperatura
temperatura
temperatura del de la placa CONDUCTIVIDAD
de la placa
MATERIAL voltaje amperaje calentador principal °C de TERMICA K
fría °C
protección (W/m.°K)

T1 T2 T3 T4 T5 T6 T7 T8

CARTON 100 0.2 19.6 20.16 19.52 20.16 5 5 19.52 20.16 0.21

VIDRIO 110 0.31 9.29 9.92 9.9 9.92 5 5 9.9 9.92 1.1

MICA 120 0.4 15.38 15.77 15.54 15.77 5 5 15.54 15.77 0.71

ASBESTO 130 0.48 17.42 18.27 17.47 18.27 5 5 17.47 18.27 0.774

EBONITE 140 0.54 75.93 76.19 76.04 76.19 5 5 76.04 76.19 0.17

TABLA N°3 Datos Calculados

datos constantes unidades

Diametro (D) 10cm 0.1 m

Espesor e 0.5cm 0.005 m

temperatura

del agua 5°C 278.15 °K

AREA 0.007854 m2
MATERIAL Tk °C Tc ° C Tk °K Tc ° K Q K calculada

CARTON 19.86 5 293.01 278.15 10 0.428410689

VIDRIO 9.7575 5 282.9075 278.15 17.05 2.281522173

MICA 15.615 5 288.765 278.15 24 1.439363053

ASBESTO 17.8575 5 291.0075 278.15 31.2 1.544817457

EBONITE 76.0875 5 349.2375 278.15 37.8 0.338514804

5. INTERPRETACION DE RESULTADOS

Según la tabla N°4 el material que mejor conduce el flujo de calor es el vidrio y el

material que menos conduce el flujo de calor es la ebonita.

La conductividad a simple vista depende de varios factores como la temperatura, flujo

de calor, trayecto del flujo de calor y sus propiedades físicas.

6. CUESTIONARIO

1) Calcule la conductividad térmica y la resistencia térmica de un vidrio que tenga

un diámetro y un espesor de 0,30 m, 0,7 cm respectivamente. Se suministra una

potencia de 34,1W al sistema, ¿y proporcionando agua fría a 25 ° C?

DATOS

E, m 0.007

D, m 0.3

A, m2 0.070686

P, W 34.1
temperatura temperatura
temperatura del
VOLTAJE INTENSIDAD de la placa de la placa de
MATERIAL calentador principal °C
V A fría °C protección

T1 T2 T3 T4 T5 T6 T7 T8

vidrio 110 0.31 25.03 25.77 25.12 25.77 25 25 25.12 25.77

Mediante la ecuación IV y V hallamos la conductividad térmica y resistencia.

𝑷 (𝑽.𝑰) 𝑲.𝑨(𝑻𝒌−𝑻𝒄)
Q =𝟐 = =
𝟐 𝒆

𝒆
R= 𝑲

TK (°K) TC (°k) Q (W) K (W/m.°K) Re (W/°K)

0.0017516
298.5725 298.15 17.05 3.996338838

2) Se suministra una potencia de 48 W a una placa de fibrocemento con un espesor de

0,006 m. Está circulando agua a 20 ° C para proteger la muestra con un diámetro de

0,25 m. ¿Calcular la conductividad térmica del tablero de fibrocemento?

DATOS

E, m 0.006

D, m 0.25

A, m2 0.0490875

P, W 48
temperatura temperatura
temperatura del
VOLTAJE INTENSIDAD de la placa de la placa de
MATERIAL calentador principal °C
V A fria °C protección

T1 T2 T3 T4 T5 T6 T7 T8

fibrocemento 120 0.4 21.68 21.97 21.69 21.97 20 20 21.69 21.97

Mediante la ecuación IV hallamos la conductividad térmica.

𝑷 (𝑽.𝑰) 𝑲.𝑨(𝑻𝒌−𝑻𝒄)
Q =𝟐 = =
𝟐 𝒆

TK (°k) TC (°k) Q (W) K (W/m.°K)

294.9775 293.15 24 1.605218633

3) Se selecciona como espécimen un sólido de ebonita cuyo diámetro y grosor sea de

20 cm, 0,006 m respectivamente. Se suministra una potencia de 90 W al calentador

que está en el medio de la muestra. Se hace circular agua fría alrededor de la muestra

a una temperatura de 10 ° C. Calcule su conductividad térmica y resistencia térmica.

DATOS

E, m 0.006

D, m 0.2

A, m2 0.031416

P, W 90
temperatura temperatura de
temperatura del calentador
VOLTAJE INTENSIDAD de la placa la placa de
MATERIAL principal °C
V A fría °C protección

T1 T2 T3 T4 T5 T6 T7 T8

EBONITA 150 0.6 34.69 35.27 34.73 35.27 10 10 34.73 35.27

Mediante la ecuación IV y V hallamos la conductividad térmica y resistencia.

𝑷 (𝑽.𝑰) 𝑲.𝑨(𝑻𝒌−𝑻𝒄)
Q =𝟐 = =
𝟐 𝒆

𝒆
R= 𝑲

TK (°k) TC (°k) QW K (W/m.°K) Re(W/°K)

308.14 283.15 45 0.343911438 0.01744635

7. CONCLUSIONES

las conductividades térmicas de los materiales mediante el método de placa caliente son los
siguientes:

CARTON 0.4248 (W/m.°K)

2.2815 (W/m.°K)
VIDRIO
1.4393 (W/m.°K)
MICA
1.5448 (W/m.°K)
ASBESTOS

0.3385 (W/m.°K)
EBONITA

las resistencias térmicas calculados de los sistemas son los siguientes.

CARTON 0.01167 W/°K


0.00219 W/°K
VIDRIO

0.00347 W/°K
MICA
0.0032 W/°K
ASBESTOS

0.0147 W/°K
EBONITA

8. BIBLIOGRAFIA

Holman, J. P. (1999). Transferencia de calor. Mexico: HILL BOOK COMPANY.

R. Byron Bird, W. E. (2006). FENOMENOS DE TRANSPORTE. México: Limusa Wiley.

9. ANEXOS
MATERIAL k (W/m°K)
Carton 0.42
Vidrio 1.78
Mica 1.35
Asbesto 2.08
Ebonita 0.29
