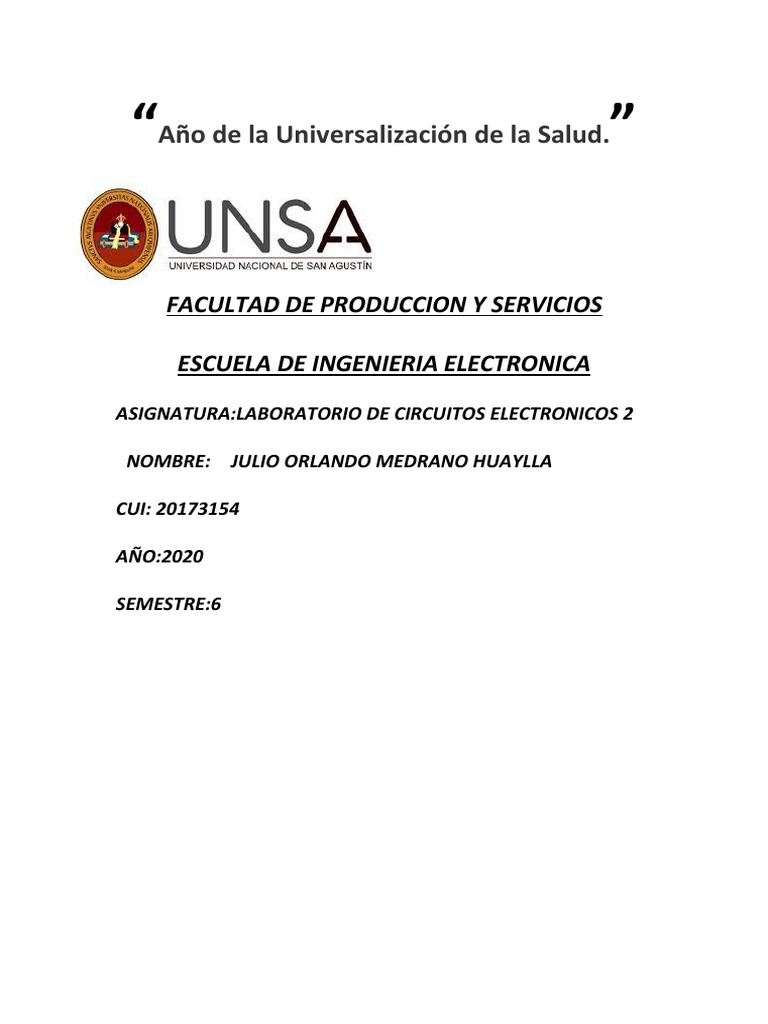

“Año de la Universalización de la Salud.

FACULTAD DE PRODUCCION Y SERVICIOS

ESCUELA DE INGENIERIA ELECTRONICA

ASIGNATURA:LABORATORIO DE CIRCUITOS ELECTRONICOS 2

NOMBRE: JULIO ORLANDO MEDRANO HUAYLLA

CUI: 20173154

AÑO:2020

SEMESTRE:6
 EXPERIMENTO Nº 2
FILTROS
(simulacion en multisim)

MARCO TEORICO:
Los filtros se basan en la capacidad de almacenar energía eléctrica en los
componentes reactivos (bobinas y condensadores).

Los condensadores almacenan energía debido a su carga rápida a través de la

pequeña resistencia directa de los diodos y la pierden cuando se descargan muy
lentamente a través de la resistencia de salida, consiguiendo como resultado
mantener una tensión prácticamente constante en los extremos de la resistencia.

Los circuitos rectificadores de M.O y O.C proporcionan una tensión en DC pulsante

en la tensión de salida. Estas pulsaciones se pueden reducir considerablemente
filtrando la tensión de salida del rectificador. El filtro más común emplea un solo
capacitor.

A) Filtro por condensador

CIRCUITO SIN CARGA RL

Vo sin carga.
Vo=152.615uv
CIRCUITO con CARGA RL

Vo con carga.
Vo=4.707uv
señales de Vi, VRL y VD con capacitor:

Vi

VD

VRL
señales de Vi, VRL y VD SIN capacitor:
VI

VD

VRL

COMENTARIO:
Variar la resistencia de carga RL (2 valores aprox. el doble y la mitad).

RL=200 OHM

RL=50 OHM

RL el doble aprox. RL la mitad aprox.

V=7.139uV V=3.031uV
Filtro en p resistivo

VO SIN LA CARGA RL

VO=82.429uV

señales Vi, VRL.

VI

VRL
CUESTIONARIO:
1)Explique el funcionamiento del filtro por condensador (haga diagramas de formade
onda).

Un filtro de condensador es un circuito eléctrico formado por la asociación

de diodo y condensador destinado a filtrar o aplanar el rizado, dando como
resultado una señal eléctrica de corriente continua cuya tensión no varía
prácticamente en el tiempo

2) Calcule y explique el factor de regulación del filtro por condensador.

es el pequeño componente de corriente alterna que queda tras rectificarse una señal
a corriente continua. El rizado puede reducirse notablemente mediante un filtro de
condensador, este proceso es llamado a veces "filtrar".
3) Calcule y explique la Isurge (corriente de surge)

Como sabemos (leyes de Kirchoff), la intensidad de la corriente que atraviesa el

diodo (iD) cuando conduce se reparte luego entre resistencia (iL) y condensador (iC),
es decir:
4)¿Porqué el valor del condensador tiene límite máximo?.

Si la C (capacidad) es grande el condensador se descarga más lentamente y tenemos

menos tiempo para cargar el condensador, por lo tanto la intensidad de pico del
condensador es muy grande

5)Indique y explique otros tipos de filtros utilizados.

.
Filtros pasivos:Las aplicaciones pasivas de filtros lineales están basadas en
combinaciones de resistencias (R), inductores o bobinas (L) y condensadores (C). Los
inductores y los condensadores son los elementos reactivos del filtro.

Filtros activos:tienen la misma finalidad que los filtros pasivos pero en su señal de
salida pueden presentar toda o una parte de la señal de entrada. Para
su implementación se combinan elementos activos y pasivos.

6) Conclusiones:

*Al momento de escoger un rectificador siempre debemos usar de onda completa y

por conveniencia con puente de diodos ya que su factor de rizado es menor y
además nos permite variar voltajes a la salida del transformador.
*Cuando se escoge un capacitor este debe ser mayor al capacitor calculado para
un óptimo factor de rizado, pero si sobrepasarse el límite de capacitancia ya que
esta puede inducir corrientes grandes en el circuito.

*Es necesario comprobar que el transformador esté en buen estado y nos entregue
el voltaje requerido, caso contrario nuestros datos no coincidirán con los obtenidos
en el simulador.
