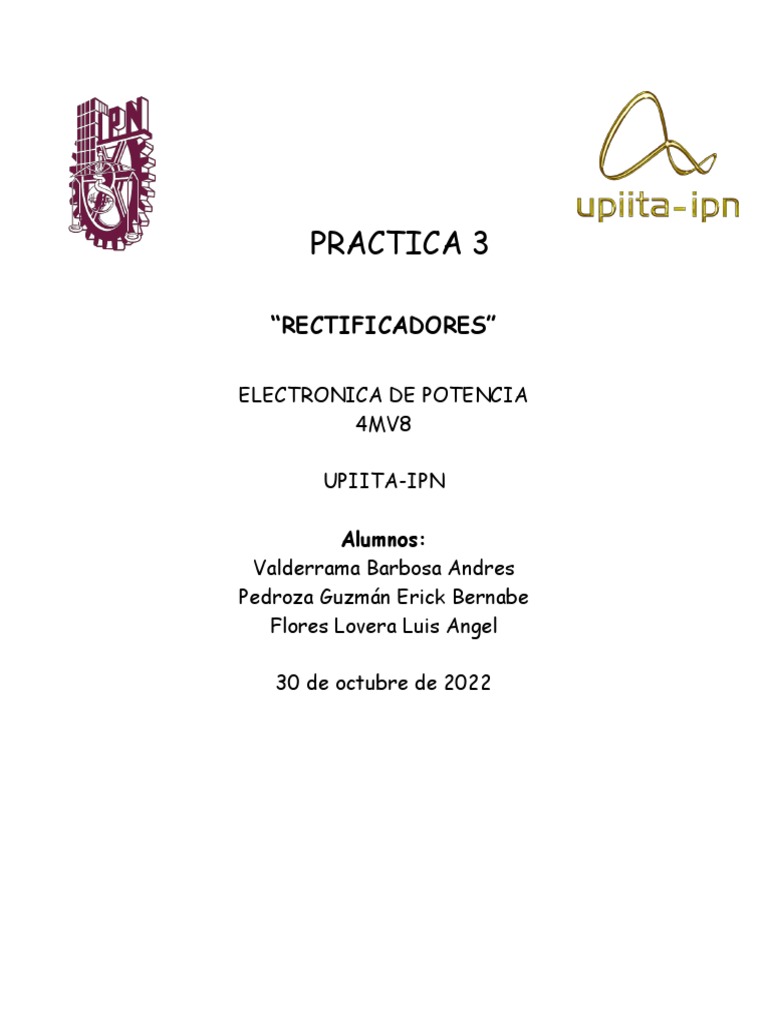

PRACTICA 3

“RECTIFICADORES”

ELECTRONICA DE POTENCIA
4MV8

UPIITA-IPN

Alumnos:
Valderrama Barbosa Andres
Pedroza Guzmán Erick Bernabe
Flores Lovera Luis Angel

30 de octubre de 2022
OBJETIVO

 Analizar el funcionamiento de los diferentes rectificadores con

diodos.
 Interpretar los valores obtenidos y compararlos con los valores
teóricos.

MATERIAL

 1 Tablilla de experimentación. (Proto Board)

 4 Diodos 1N4003
 1 Transformador de 24 V a 1 A con derivación central.
 1 metro de cable duplex del No. 16
 1 Clavija
 1 Cinta de aislar
 1 Resistencia de 100 Ω a 10 W
 1 Resistencia de 47 Ω a 20 W
 1 Resistencia de 33 Ω a 30 W.
 1 Resistencia de 22 Ω a 25 W.

EQUIPO
 1 Osciloscopio.
 1 Multímetro Digital.
 1 Par de Puntas BNC-Caimán, para osciloscopio.
 1 Par de Puntas caimán caimán

MARCO TEORICO

Resistencia: Resistencia eléctrica se define como la mayor o menor

oposición que presentan los cuerpos al paso de la corriente eléctrica.

Es decir, la dificultad que opone un conductor al paso de la corriente

eléctrica. Se representa por “R” y su unidad es el Ohmio (Ω).(R. Andy

2012)

Diodos: Un diodo rectificador, idealmente hablando, es un interruptor

cerrado cuando se polariza en directa y un interruptor abierto cuando

se polariza en inversa. Por ello, es muy útil para convertir corriente

alterna en continua. En este tema analizaremos los tres circuitos

rectificadores básicos.(Olea 2016)

Capacitancia: Un capacitor, o condensador, es un objeto construido

especialmente para almacenar cargas eléctricas. Se usan mucho en

los circuitos electrónicos para retardar señales o para separar las de

diferente frecuencia. La forma más difundida es el capacitor plano,

formado por dos placas conductoras paralelas, separadas por un

dieléctrico, o materia aislante. Hay capacitores de muchas formas

constructivas. (Rela 2010)

Transformadores: Los transformadores son máquinas estáticas con dos

devanados de corriente alterna arrollados sobre un núcleo

magnético. El devanado por donde entra energía al transformador se

denomina primario y el devanado por donde sale energía hacia las

cargas 2 que son alimentadas por el transformador se denomina

secundario.(Pozueta 2012)

Osciloscopio: es un instrumento de medición para la electrónica.

Representa una gráfica de amplitud en el eje vertical y tiempo en el

eje horizontal. (Turmero, 2005)

Generador de señales: son instrumentos estables de baja distorsión

que generan señales en el rango de frecuencia de hasta 5MHz. Las

aplicaciones típicas incluyen una gran variedad de pruebas de

respuesta de audio, pruebas de vibración, evaluación de servo

sistemas, aplicaciones ultrasónicas. (Agelectronica, 2006)

Rectificador: Es el elemento o circuito que permite convertir una señal

eléctrica alterna en una continua. Esto se realiza

utilizando diodos rectificadores, ya sean semiconductores de estado

sólido, válvulas al vacío o válvulas gaseosas como las de vapor de

mercurio. (Chiarena, 2011)

Multímetro: Es un dispositivo eléctrico y portátil, que le permite a una

persona medir distintas magnitudes eléctricas que forman parte de un

circuito. (Luis, 2015)

DESARROLLO
Rectificador de media onda.
 Arme el siguiente circuito:

 Coloque una resistencia de carga RL de 100 Ω.

 Conectar el multímetro en las terminales 2 y 3 del circuito y
mida en la opción CD el voltaje (V0) de la señal de salida
del circuito rectificador.
 Conectar el multímetro para medir en CD, la corriente (I0)
de la señal de salida del circuito rectificador.

 Posteriormente colocar el canal 1 del osciloscopio en las

terminales 1 y 3 y el canal 2 en los puntos 2 y 3.
 Dibujar ambos canales.

En las siguientes imágenes se muestran los resultados de la

practica como el hecho practico que son las siguientes:
 V/div canal 1
 V/div canal 2
 mseg/div
 VP (Voltaje Pico)
 VP – VD (VOLTAJE PICO MENOS EL DIODO
Esta imagen representa el valor del multímetro.

Las siguientes se observa la intersección de cada las

gráficas de los dos canales y sus resultados posteriores:
En las siguientes imágenes se podrá observar por separado la
traficación de cada uno de los puntos requeridos:

Rectificador de onda completa con dos diodos.

Arme el siguiente circuito:

 Coloque una resistencia de carga RL de 100 Ω.

  Conectar el multímetro en las terminales 2 y 3 del circuito y mida
en la opción CD el voltaje (V0) de la señal de salida del circuito
rectificador.
 Conectar el multímetro para medir la corriente (I0) de la señal de
salida del circuito rectificador

 Posteriormente colocar el canal 1 del osciloscopio en las

terminales 1 y 3 y el canal 2 en los puntos 2 y 3.
 Dibujar ambos canales.

En las siguientes imágenes se muestran los resultados de la

practica como el hecho practico que son las siguientes:
 V/div canal 1
 V/div canal 2
 mseg/div
 VP (Voltaje Pico)
 VP – VD (VOLTAJE PICO MENOS EL DIODO
En las siguientes imágenes se pueden observar los resultados que se
dan en el multímetro:

Posteriormente se muestras las graficaciones de cada uno de los

puntos graficados al igual que sus resultados:
Rectificador de onda completa tipo PUENTE.
Arme el siguiente circuito:

 Coloque una resistencia de carga RL de 100 Ω.

 Conectar el multímetro en las terminales 3 y 4 del circuito y mida
en la opción CD el voltaje (V0) de la señal de salida del circuito
rectificador.
 Conectar el multímetro para medir la corriente (I0) de la señal de
salida del circuito rectificador.

 Posteriormente colocar el canal 1 del osciloscopio en las

terminales 1 y 2 y el canal 2 en los puntos 3 y 4.
 Dibujar ambos canales

En las siguientes imágenes se muestran los resultados de la

practica como el hecho practico que son las siguientes:
 V/div canal 1
 V/div canal 2
 mseg/div
 VP (Voltaje Pico)
 VP – VD (VOLTAJE PICO MENOS EL DIODO
En las siguientes imágenes se pueden observar los resultados que se dan en
el multímetro:

No se tienen fotos de las graficaciones debido a que, al ponerlos, los

diodos se quemaban y explotaban.

CONCLUCION
El filtro capacitivo de la tensión de rizado (Vr) será mucho menor que
V si la constante de tiempo del condensador R·C es mucho mayor que
el período de la señal. Y cuando cambiamos los capacitores a un valor
mayor, la señal de salida en la carga fue más rectificada.
En un circuito de rectificación de onda completa podemos usar dos
formas pero esta deberá del voltaje que necesitaremos junto a su
reducción de componentes.

REFERENCIAS

Birt. (2014). Rectificador de onda completa. El puente rectificador.

Obtenido de Circuitos de rectificación y filtrado.:

https://ikastaroak.birt.eus/edu/argitalpen/backupa/20200331/1
 920k/es/IEA/ELEC/ELEC05/es_IEA_ELEC05_Contenidos/website_1

2_rectificador_de_onda_completa_el_puente_rectificador.html

Bueno, A. (23 de octubre de 2015). Circuitos Limitadores, Sujetadores y

Multiplicadores de Voltaje. Obtenido de Scribd:

https://es.scribd.com/document/286554223/Circuitos-

Limitadores-Sujetadores-y-Multiplicadores-de-Voltaje

Chiarena, M. A. (29 de abril de 2011). Rectificadores de corriente.

Obtenido de Electrónica:

https://sites.google.com/site/electronica4bys/rectificadores-de-

corriente

Enrique Burbano Garcia, C. G. (2005). FISICA GENERAL (32 ed., Vol. 32).

Madrid, España, Madrid. oi:9788495447821

Luis, J. (2015). Comofunciona. Obtenido de Como funciona un

multimetro: https://como-funciona.co/un-multimetro/
Mecafenix, I. (2018). El fotodiodo ¿que es y para que sirve? Obtenido

de https://www.ingmecafenix.com/automatizacion/fotodiodo/

Piñango, J. (1 de December de 2020). Diodos en dc. Obtenido de

https://www.slideshare.net/JulnethPiango/diodos-en-dc

Plata, D. (27 de noviembre de 2017). Circuitos Limitadores y

Sujetadores. Obtenido de Scribd:

https://es.scribd.com/document/365604768/Circuitos-

Limitadores-y-Sujetadores-1

Sergiouasd. (2013). Foro Yo Reparo. Obtenido de

https://www.yoreparo.com/es/electronica/preguntas/979145/

motivos-por-lo-cual-un-diodo-se-va-a-corto

Svcministry.org. (24 de marzo de 2020). ¿Cuál es la diferencia entre

ruptura y voltaje de ruptura? (SCR). Obtenido de

 https://svcministry.org/es/dictionary/what-is-the-difference-

between-break-over-and-breakdown-voltage-scr/

Tecnologia. (2015). Union PN semiconductores. Obtenido de

https://www.areatecnologia.com/electronica/union-

pn.html#:~:text=Esto%20provoca%20que%20en%20la,agotamiento%2

0o%20zona%20de%20difusi%C3%B3n.
