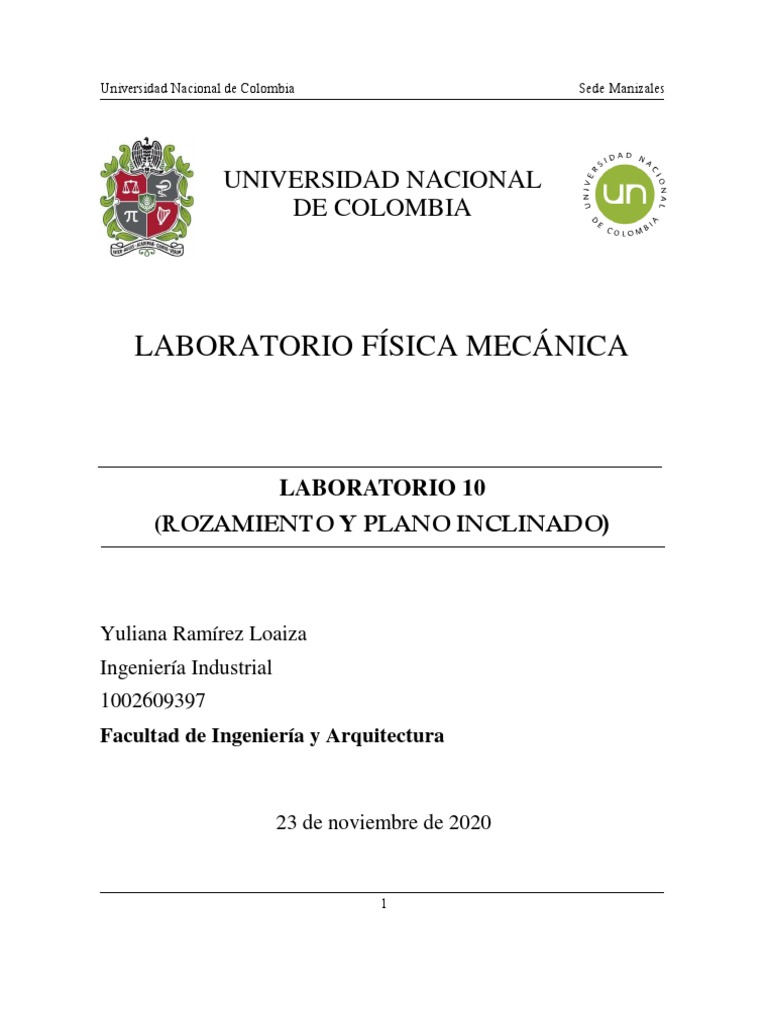

Universidad Nacional de Colombia Sede Manizales

UNIVERSIDAD NACIONAL
DE COLOMBIA

LABORATORIO FÍSICA MECÁNICA

LABORATORIO 10
(ROZAMIENTO Y PLANO INCLINADO)
)
)
Yuliana Ramírez Loaiza
Ingeniería Industrial
1002609397
Facultad de Ingeniería y Arquitectura

23 de noviembre de 2020

1
Universidad Nacional de Colombia Sede Manizales

PROCEDIMIENTO

PARTE A. DIAGRAMAS DE CUERPO LIBRE SOBRE UN PLANO INCLINADO

1. Realice el montaje, ubíquelo en un ángulo cualquiera y dibuje en el recuadro un diagrama
de cuerpo libre, mostrando las fuerzas que actúan sobre el cuerpo rodante.
Montaje: Diagrama de cuerpo libre:

Sumatoria de fuerzas

3. Complete la tabla

Ángulo θ 12,9° 14,96° 18,96° 21,08° 25,86°

Dinamómetro
paralelo 0,44 0,51 0,65 0,72 0,87
T1 (N)
Dinamómetro
perpendicular 1,94 1,92 1,88 1,86 1,79
T2 (N)

2
Universidad Nacional de Colombia Sede Manizales

4. Complete la siguiente tabla:

Ángulo θ
12,9° 14,96° 18,96° 21,08° 25,86°
MASA
De T1 0,2009 0,2013 0,2039 0,2041 0,2033
(kg)
De T2 0,2029 0,2026 0,2026 0,2032 0,2027

mpromedio = 0,20275 kg ---> 202,75 g

5. Calcule el porcentaje de error entre la masa promedio y la masa del cuerpo rodante
(205,23 g).

PARTE B. COEFICIENTE DE ROZAMIENTO CINÉTICO

6. Realice este proceso con cinco masas distintas.

7. Haga una sumatoria de fuerzas y calcule la fuerza normal y la fuerza de rozamiento (ver
punto 3 del pre informe). Lleve los resultados a la tabla.

3
Universidad Nacional de Colombia Sede Manizales

Masa (kg)
0,05 0,10 0,15 0,20 0,25 0,30
Fuerza (N)
0,23 0,45 0,68 0,9 1,13 1,35
F.Rozamiento
0,23 0,45 0,68 0,9 1,13 1,35
(N)
Normal (N)
0,4905 0,981 1,47 1,962 2,4525 2,943

8. Grafique la fuerza de rozamiento vs la normal. Con base en la gráfica, utilice el modelo de

regresión adecuado para encontrar la relación funcional entre estas variables, y con base en
ella, infiera y halle el coeficiente de rozamiento.

La relación entre las

variables de fuerza de
rozamiento y fuerza normal
son directamente
proporcionales. El modelo
de regresión adecuado fue el
modelo lineal.

Fk = 0,4578x + 0.0042 R2 = 1 μk = 0,4578

PARTE B. COEFICIENTE DE ROZAMIENTO ESTÁTICO

10. Realice el montaje y coloque el bloque sobre la superficie del plano inclinado.

4
Universidad Nacional de Colombia Sede Manizales

12. Repita el paso 2 colocando pesos sucesivos sobre el bloque y complete la tabla 10.2.
Realice una sumatoria de fuerzas y calcule la fuerza normal y la fuerza de rozamiento en
cada caso.

Sumatoria de fuerzas:

Peso (N) 1,1772 1,7658 2,3544 2,8449 3,32373

Ángulo θ 28,61° 28,61° 28,61° 28,61° 28,61°
Normal 1,03346 1,55019 2,06692 2,49753 2,91790
F. Rozamiento 0,56369 0,84554 1,12739 1,36226 1,59155

13. Trace la gráfica de fuerza de rozamiento vs la normal en el siguiente plano.

5
Universidad Nacional de Colombia Sede Manizales

14. ¿Qué tipo de gráfica obtuvo? Realice el ajuste de regresión correspondiente para obtener
la relación funcional entre las variables en cuestión, y con base en ella infiera para
encontrar el coeficiente de rozamiento estático.

La relación entre las variables de fuerza de rozamiento y fuerza normal son directamente
proporcionales. El modelo de regresión adecuado fue el modelo lineal.

Fk = 0,5454x - 5E-06 R2 = 1 μk = 0,5454

16. ¿Qué representa la pendiente en un gráfico fuerza de rozamiento vs fuerza normal?

La fuerza de rozamiento es proporcional a la fuerza normal que ejerce el plano sobre el bloque,
por lo tanto, su pendiente representa el coeficiente de fricción sea cinético o estático.
17. ¿Qué puede decir sobre la exactitud y precisión de los instrumentos acá utilizados?
Podríamos decir que los simuladores tienen buena exactitud y precisión, pues con los valores
de la parte B y la parte C del R2 = 1 se demostró que hubo buenos cálculos, además el
porcentaje de error de la parte A fue muy bajo, aunque desde mi perspectiva personal pudo ser
más bajo si el simulador hubiera sido más exacto y preciso.

CONCLUSIONES

o Lo más importante de esta práctica fue graficar de forma adecuada los diagramas de
cuerpo libre y saber interpretar cómo funcionaban, para así aplicar las Leyes de Newton
en sumatoria de fuerzas y hacer el despeje de las variables que se nos pedían.
o Es importante saber graficar e interpretar los modelos de regresión lineal, pues en esta
práctica estos modelos nos dieron el valor del coeficiente de fricción.
o Podemos ver que en los 3 puntos del laboratorio los resultados cumplen con la teoría de
la fuerza de rozamiento o fricción.
o Es fundamental hacer uso de por lo menos 3 decimales para obtener valores
experimentales más cercanos a los valores teóricos y así obtener un menor margen de
error.
o Los resultados finales muestran una práctica adecuada, un buen uso de los modelos de
regresión, representaciones gráficas, simuladores, manejo de datos y fórmulas.
