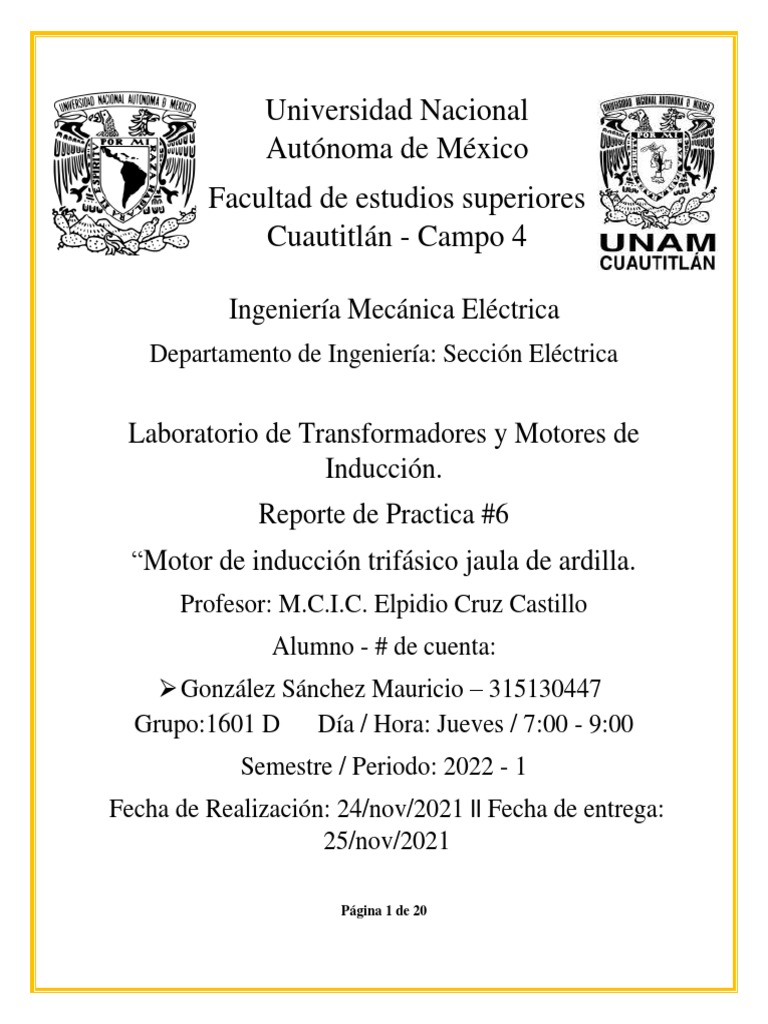

Universidad Nacional

Autónoma de México
Facultad de estudios superiores
Cuautitlán - Campo 4

Ingeniería Mecánica Eléctrica

Departamento de Ingeniería: Sección Eléctrica

Laboratorio de Transformadores y Motores de

Inducción.
Reporte de Practica #6
“Motor de inducción trifásico jaula de ardilla.
Profesor: M.C.I.C. Elpidio Cruz Castillo
Alumno - # de cuenta:
➢ González Sánchez Mauricio – 315130447
Grupo:1601 D Día / Hora: Jueves / 7:00 - 9:00
Semestre / Periodo: 2022 - 1
Fecha de Realización: 24/nov/2021 || Fecha de entrega:
25/nov/2021

Página 1 de 20
OBJETIVOS
• Identificar las partes constructivas del motor trifásico jaula de ardilla.
• Observar las características de operación en conexión delta y estrella.
• Realizar las curvas par-velocidad, par-corriente y par-potencia.
• Analizar el deslizamiento y la eficiencia del motor.

INTRODUCCIÓN

En esta práctica, se llevará a cabo el despiece del motor de inducción trifásico tipo jaula de
ardilla para la identificación de cada uno de ellos, además de realizar un análisis para calcular
ciertos parámetros de importancia.
Cada maquina con cada tipo de rotor va a cambiar su eficiencia y en este caso no será la
excepción, es exactamente también lo que queremos determinar, a la par de cuál es la
característica de torque de un motor jaula de ardilla.

MATERIAL Y EQUIPO
• Interfaz de Motor de inducción Jaula de ardilla de 4 polos
• Interfaz de Dinamométro
• Módulo de Adquisición y control de Datos

DESARROLLO

PARTES CONSTRUCTIVAS
1. Describa la estructura de los siguientes elementos del motor jaula de ardilla
seccionado:
• Carcasa: Constituye el soporte del núcleo magnético del estator, se construye
en hierro fundido o acero laminado. La carcasa es la parte que protege y cubre

Página 2 de 20
 al estator y al rotor, el material empleado para su fabricación depende del tipo
de motor, de su diseño y su aplicación.

• Estator: Es la parte fija del motor. Está constituido por un núcleo y un

arrollamiento o devanado.
El estator es el elemento que opera como base, permitiendo que desde ese
punto se lleve a cabo la rotación del motor. El estator no se mueve
mecánicamente, pero si magnéticamente.

• Devanado del estator: El objetivo del devanado de estator es producir un

campo en el entrehierro, constante en el tiempo y fijo en el espacio. El
devanado de estator se conoce como devanado de campo.

• Rotor: El rotor es el elemento de transferencia mecánica, ya que de él

depende la conversión de energía eléctrica a mecánica. Los rotores. son un
conjunto de láminas de acero al silicio que forman un paquete.
también está compuesto por un núcleo laminado con ranuras. En estas ranuras
se introducen unas barras conductoras de aluminio o cobre, o se inyectan unas
barras de aluminio moldeadas a presión, que están conectadas entre sí
mediante anillos de cortocircuito en los lados frontales. Las barras y los anillos
de cortocircuito forman una jaula y constituyen el devanado o bobinado del
rotor. La disposición inclinada de la barra consigue n funcionamiento
uniforme.

• Flecha: Su función principal es recibir la rotación de la caja de cambio y

transmitirlas hacia las ruedas encargadas de la tracción, al tiempo que
permiten la flexibilidad de la suspensión y del mecanismo de transmisión.

• Tapas: Las tapas o escudos sostienen y portan los Cojinetes, que a su vez,
permiten centrar el eje que soportan la acción del rotor. Cierra el motor por
sus lados y se unen a la carcasa por medio de pernos o de tomillos de fijación.

• Porta rodamiento: es un tipo de cojinete, que es un elemento mecánico que

reduce la fricción entre un eje y las piezas conectadas a este por medio de
rodadura, que le sirve de apoyo y facilita su desplazamiento.

• Baleros: Su función principal es soportar los ejes rotativos, las ruedas,

engranajes, rotores o turbinas, facilitando la rotación, es decir, las máquinas
requieren una diversa cantidad de ejes en su función, lo que significa que los
rodamientos se usan casi siempre.

Página 3 de 20
2. Utilice el motor jaula de ardilla de color naranja (Siemens) sin colocarlo en la consola
LAB-VOLT y registre los valores de su placa nominal.

Valores de Placa Nominal – Captura extraída de Clase.

3. Distinga los devanados del motor y mida su continuidad entre cada uno de ellos.
Realice sus observaciones sobre las terminales 7, 8 y 9, registre su valor resistivo.
• Terminal 1 y 4.
• Terminal 2 y 5.
• Terminal 3 y 6.

No podemos medir la resistencia del devanado pero podemos argumentar que las
terminales 7, 8 y 9 deben de marcar algo diferente de continuidad (OL)

4. Haga la conexión “Υ” del motor como se muestra en la figura 6.1b.

Página 4 de 20
 Basándose en los datos de placa, ¿cuál es el voltaje de alimentación que se requiere
para esta conexión?
R= 440 V.
¿La fuente de alimentación LAB VOLT, puede suministrar ese voltaje?
R= Con los voltajes de línea que nos suministra nuestra compañía de luz aquí en
México no. Debido a que como máximo podríamos alimentar un motor de 220 V

5. Realice el armado el circuito que se muestra en la figura siguiente.

Página 5 de 20
 Basándose en los datos de placa, ¿cuál es el voltaje de alimentación que se requiere
para esta conexión?
R= 220 V.

¿La fuente de alimentación LAB VOLT, puede suministrar ese voltaje?

R= Si.

6. Situé el motor en la consola LAB VOLT.

7. Asegúrese que la fuente de alimentación esté situada en 0 V.

8. Ahora, realice el armado del circuito que se muestra en la figura siguiente…

Nota: Dado que no tenemos el simulador no cuenta con el motor especifico (Siemens
Naranja) no se puede realizar esta parte de la práctica.
Aunque podemos decir que éste experimento es únicamente para comprobar la
relación de los voltajes y las corrientes, si una aumenta la otra decrece y viceversa.
Además, interesa comprobar igualmente que la potencia de salida siempre se
mantendrá constante independientemente del tipo de conexión que le realices.

Características del Motor Jaula de Ardilla LAB-VOLT.

Prueba en Vacío.
9. Dibuje los símbolos de las bobinas con su respectiva conexión.

10. Realice el armado del circuito que se muestra en la figura siguiente

Página 6 de 20
 Circuito de la Figura 6.4. realizado en el simulador.

11. Proceda a prender la fuente de alimentación y eleve gradualmente el voltaje hasta

llegar a 120 V c.a. Esto por el voltaje nominal de cada devanado del motor.

12. Registre los datos de las 3 lecturas de corriente y la de voltaje en la tabla 6.2.

13. Con ayuda de otro multímetro en la escala de V c-a, mida el voltaje entre los puntos
3-6 y 2-5, que se muestran en la figura 6.4 y anótelo en la tabla 6.2.

Página 7 de 20
 %Reg.
𝑽𝟏−𝟒 [𝑽] 𝑽𝟐−𝟓 [𝑽] 𝑽𝟑−𝟔 [𝑽] 𝑰𝑳𝟏 [𝑨] 𝑰𝑳𝟐 [𝑨] 𝑰𝑳𝟑 [𝑨]
Volt
120 116.6 117.9 1.27 1.25 1.23 3.35 %
Tabla 6.2. Voltajes de línea del motor trifásico jaula de ardilla LAB-VOLT en delta.

14. Gire la perilla de la fuente de alimentación en sentido antihorario hasta que el voltaje
marque 0 V y proceda a apagarla.

15. Determine el voltaje y la corriente de línea promedia y registre los datos obtenidos en
la tabla siguiente.
𝑽𝑳 𝒑𝒓𝒐𝒎𝒆𝒅𝒊𝒐 [𝑽] 𝑰𝑳 𝒑𝒓𝒐𝒎𝒆𝒅𝒊𝒐 [𝑨]
118.16 1.25
Tabla 6.3. Valores promedio de voltaje de línea y corrientes de línea.

16. Realice el armado del circuito que se muestra en la figura siguiente.

Página 8 de 20
 Conexión del motor LAB-VOLT en Y en el simulador.
17. Proceda a prender la fuente de alimentación y eleve gradualmente el voltaje hasta
llegar a 208 V c.a. Esto, igualmente, por el voltaje nominal de cada devanado del
motor en este tipo de conexión.

18. Registre los datos de las 3 lecturas de corriente y la de voltaje en la tabla 6.3

19. Con ayuda de otro multímetro en la escala de V c-a, mida el voltaje entre los puntos
2-3 y 1-3, que se muestran en la figura 6.5 y anótelo en la tabla 6.4.

%Reg.
𝑽𝟏−𝟐 [𝑽] 𝑽𝟐−𝟑 [𝑽] 𝑽𝟑−𝟏 [𝑽] 𝑰𝑳𝟏 [𝑨] 𝑰𝑳𝟐 [𝑨] 𝑰𝑳𝟑 [𝑨]
Volt
209.8 207.6 208.2 0.741 0.738 0.733 1.05 %
Tabla 6.4. Voltajes de línea del motor trifásico jaula de ardilla LAB-VOLT en estrella.

20. Gire la perilla de la fuente de alimentación en sentido antihorario hasta que el voltaje
marque 0 V y proceda a apagarla.

Página 9 de 20
 21. Determine el voltaje y la corriente de línea promedia y registre los datos obtenidos en
la tabla siguiente.
𝑽𝑳 𝒑𝒓𝒐𝒎𝒆𝒅𝒊𝒐 [𝑽] 𝑰𝑳 𝒑𝒓𝒐𝒎𝒆𝒅𝒊𝒐 [𝑨]
208.53 0.737
Tabla 6.5. Valores promedio de voltaje de línea y corrientes de línea
22. Realice una comparación de los voltajes y corrientes de línea de ambos tipos de
conexiones y comente sus resultados.
R=

𝑽𝑳 [𝑽] 𝑰𝑳 [𝑨]
208.53 𝟏. 𝟐𝟓
= 𝟏. 𝟕𝟔 ≅ √𝟑 = 1.69 ≅ √𝟑
118.16 𝟎. 𝟕𝟑𝟕
Cocientes de voltajes y corrientes de las conexiones estrella-delta.
Lo que sucede es que, independientemente de la conexión que se utilice, el motor debe
desarrollar la misma potencia, lo que quiere decir que, si tu aumentas raíz de 3 veces, tu
corriente disminuirá raíz de 3 veces y al final nos entregará la misma potencia de salida.

Página 10 de 20
23. Conecte el secuenciómetro con la notación A B C en las terminales 1, 2 y 3 del motor.
Prenda la fuente de alimentación y aumente gradualmente el voltaje hasta llegar a 208
V a-c.

Conexión del Secuenciometro adaptado al simulador con 3 voltímetros.

Nota: Se tuvo que usar la fuente de voltaje fija debido a que había un error con el
simulador de índole desconocida.

¿Qué sentido de giro tiene el secuenciómetro?

R=Sentido horario.

¿Qué secuencia tiene?

R= Positiva.

Página 11 de 20
 Análisis de Fasores para la determinación de la secuencia de giro.
24. Gire la perilla de la fuente de alimentación en sentido antihorario hasta que el voltaje
marque 0 V y proceda a apagarla.

25. Intercambie 2 de las 3 fases de la fuente alimentación y repita el procedimiento

previamente realizado.

¿Qué sentido de giro tienen el rotor y el secuenciómetro?

R= Sentido antihorario o negativa.

Página 12 de 20
 Análisis de Fasores para la determinación de la secuencia de giro.
26. Gire la perilla de la fuente de alimentación en sentido antihorario hasta que el
voltaje marque 0 V y proceda a apagarla.

Prueba con Carga.

27. Arme el circuito que se muestra en la figura 6.6, utilizando la conexión estrella de la
figura 6.5.

Página 13 de 20
Circuito 6.6 realizado en el simulador LAB-VOLT.

Página 14 de 20
 28. Acople el motor al electrodinamómetro por medio de la banda y verifique que la
perilla del electrodinamómetro se encuentre en la posición extrema izquierda, para
asegurar que el motor arranque con la mínima carga.

Acoplamiento del motor y dinamómetro por medio de una banda..

29. Encienda la fuente de alimentación y ajústela a 208 V c-a (mantenga este voltaje
durante todo el proceso). Si el motor gira en sentido antihorario, regrese a cero volts
e intercambie dos de las tres fases de alimentación y vuelva a ajustar a 208 V c-a.
Tome los datos que se solicitan en la tabla 6.6.
𝝉 [𝑵 𝑬𝟏 [𝑽] 𝑰𝟏 [𝑨] 𝑰𝟐 [𝑨] 𝑰𝟑 [𝑨] 𝑰𝒑𝒓𝒐𝒎 [𝑨] 𝑺 [𝒓𝒑𝒎] 𝑾𝒆𝒏𝒕𝒓𝒂𝒅𝒂 [𝑾] 𝑾𝒔𝒂𝒍𝒊𝒅𝒂 [𝑾]
⋅ 𝒎]
0 216.1 0.787 0.787 0.787 0.787 1775 103.6 294.57
0.203 216 0.819 0.819 0.818 0.818 1760 143.6 306.03
0.401 216 0.867 0.867 0.867 0.867 1744 183.5 324.36
0.604 215.8 0.933 0.933 0.932 0.933 1727 226.5 348.73
0.803 215.6 1.012 1.013 1.013 1.013 1709 269.9 378.28
0.997 215.7 1.103 1.104 1.103 1.103 1690 314.1 412.08
1.201 215.6 1.213 1.213 1.212 1.213 1668 363.5 452.97
1.399 215.3 1.334 1.332 1.334 1.334 1644 412.8 497.46
1.601 215.1 1.471 1.47 1.471 1.471 1616 466.9 548.04
Tabla 6. 6. Parámetros medidos en el motor Lab‐Volt con carga.
Cálculos y observaciones adicionales:
%𝑅𝑒𝑔𝑉𝑜𝑙𝑡𝑎𝑗𝑒 = 0.46%

%𝑅𝑒𝑔𝑉𝑒𝑙𝑜𝑐𝑖𝑑𝑎𝑑 = 6.41% − 𝑒𝑥𝑐𝑒𝑑𝑒 𝑒𝑙 𝑝𝑜𝑟𝑐𝑒𝑛𝑡𝑎𝑗𝑒 𝑑𝑒 𝑙𝑎 𝑛𝑜𝑟𝑚𝑎𝑡𝑖𝑣𝑎

Página 15 de 20
∴ 𝑇𝑖𝑒𝑛𝑒 𝑏𝑢𝑒𝑛𝑎 𝑐𝑎𝑟𝑎𝑐𝑡𝑒𝑟í𝑠𝑡𝑖𝑐𝑎 𝑑𝑒 𝑝𝑎𝑟 𝑝𝑒𝑟𝑜 𝑡𝑖𝑒𝑛𝑒 𝑚𝑎𝑙𝑎 𝑐𝑎𝑟𝑎𝑐𝑡𝑒𝑟í𝑠𝑡𝑖𝑐𝑎 𝑑𝑒 𝑣𝑒𝑙𝑜𝑐𝑖𝑑𝑎𝑑

30. Gire la perilla de la fuente de alimentación en sentido antihorario hasta que el

voltaje marque 0 V y proceda a apagarla.

Prueba de Rotor Bloqueado.

31. Arme el circuito que se muestra en la figura 6.7, utilizando nuevamente la conexión
estrella de la figura 6.5. Utilice el amperímetro analógico.

32. Encienda la fuente de alimentación y tome las lecturas de corriente y par lo más rápido
posible.
𝑰𝒂𝒓𝒓𝒂𝒏𝒒𝒖𝒆 [𝑨] 𝝉 𝒂𝒓𝒓𝒂𝒏𝒒𝒖𝒆 [𝑵 ⋅ 𝒎]
4.118 1.966

33. Gire la perilla de la fuente de alimentación en sentido antihorario hasta que el

voltaje marque 0 V y proceda a apagarla.

Página 16 de 20
Cuestionario
1. Calcule la potencia trifásica real, la potencia aparente trifásica, la potencia reactiva
trifásica y el factor de potencia absorbido por el motor trifásico jaula de ardilla, para
cada par descrito en la tabla 6.6. Realice un análisis de resultados y coméntelos.

R= Ya que existe un desfasamiento de 30° entre el voltaje de línea a línea y el voltaje

de fase en una conexión en Y

𝑷𝒂𝒓 𝑷𝒓𝒆𝒂𝒍 𝑷𝒂𝒑𝒓𝒆𝒏𝒕𝒆 𝑷𝒓𝒆𝒂𝒄𝒕𝒊𝒗𝒂

0 240.24 277.405 138.702
2 247.509 285.799 142.899
4 265.2 306.226 153.113
6 280.8 324.239 162.119
8 300.456 346.936 173.468
9 313.872 362.428 181.214
10 326.352 376.838 188.419
12 346.32 399.895 199.948

2. Calcule el deslizamiento para cada par descrito en la tabla 6.6, y anote sus
comentarios.
Par Deslizamiento
0 1.11%
2 3.33%
4 4.44%
6 5.55%
8 6.66%
9 7.77%
10 7.77%
12 11.11%

3. Calcule la eficiencia a partir del par de 2 lb-in (0.2 N-m) para todos los valores de la
tabla 6.6, y anote sus comentarios.
R=

Página 17 de 20
 𝑃 150W
𝜂 = 𝑃𝑠𝑎𝑙 x100= 288.18𝑊x100= 52.04%
𝑒𝑛𝑡

4. Considerando que el motor alcanza sus valores nominales a 9 lb-in (0.9 N-m), indique
los valores de corriente, velocidad, potencia de entrada, potencia de salida, eficiencia,
y deslizamiento del motor.
Corriente: 1 A Potencia de salida: 220 W

Velocidad: 1660 rpm Eficiencia: 70.51 %

Potencia de entrada: 312 W Deslizamiento: 7.77%

5. Con los datos de la prueba de rotor bloqueado y los valores nominales de la pregunta
4 del cuestionario, obtenga la relación de:

• Corriente de arranque / corriente nominal.

Iarranque=5 A Pararranque= 25 lb-in

• Par de arranque / par nominal.

Parnominal= 9.18 lb-
Inominal= 4.6 A
in

Página 18 de 20
6. Realice las gráficas par-velocidad, par-corriente, par-potencia con respecto a la tabla
6.6. Utilice Matlab®.

¿Qué utilidad tienen estas curvas?

R= Estas gráficas sirven para visualizar la demanda de corriente que conlleva un
aumento del par que debe cubrir un motor. También se observa reduce gradual mente
la velocidad conforme aumenta la carga mecánica.

7. Explique de qué manera se ve afectado el factor de potencia, el deslizamiento y la

eficiencia al aumentar la carga al motor.
R= Aumenta el factor de potencia.

8. ¿Qué efectos se producen en la potencia, velocidad y pérdidas de un motor al cambiar

la frecuencia de alimentación de 60 Hz a 50 Hz?
R= Baja la potencia y velocidad del motor

Página 19 de 20
BIBLIOGRAFÍA
• Bhag S. Guru y Hüseyin R Hiziroglu, Máquinas eléctricas y transformadores, 3ª
edición. Oxford University press, 2008.
• E.E. STAF, Circuitos Magnéticos y Transformadores, Reverte; 2003.
• Gilberto Enríquez Harper, Curso de Transformadores y Motores de inducción, 4ª
edición, Noriega, 2000.
• Irving L. Kosow, Máquinas Eléctricas y Transformadores, 2ª edición, Pearson, 2000.
• Colonel Wm. T. Mc Lyman, Transformer and inductor design handbook, third edition,
CRC press, 2004.
• Jesús Fraile Mora; Máquinas Eléctricas, 8ª edición, ed. Mc. Graw Hill; 2016.
• Theodore Wildi, Máquinas eléctricas y sistemas de potencia, i, Pearson- Prentice
Hall, sexta edición, 2007.
• Stephen J. Chapman, Máquinas eléctricas 6a. edición, Mc. Graw Hill. 2007

Página 20 de 20
