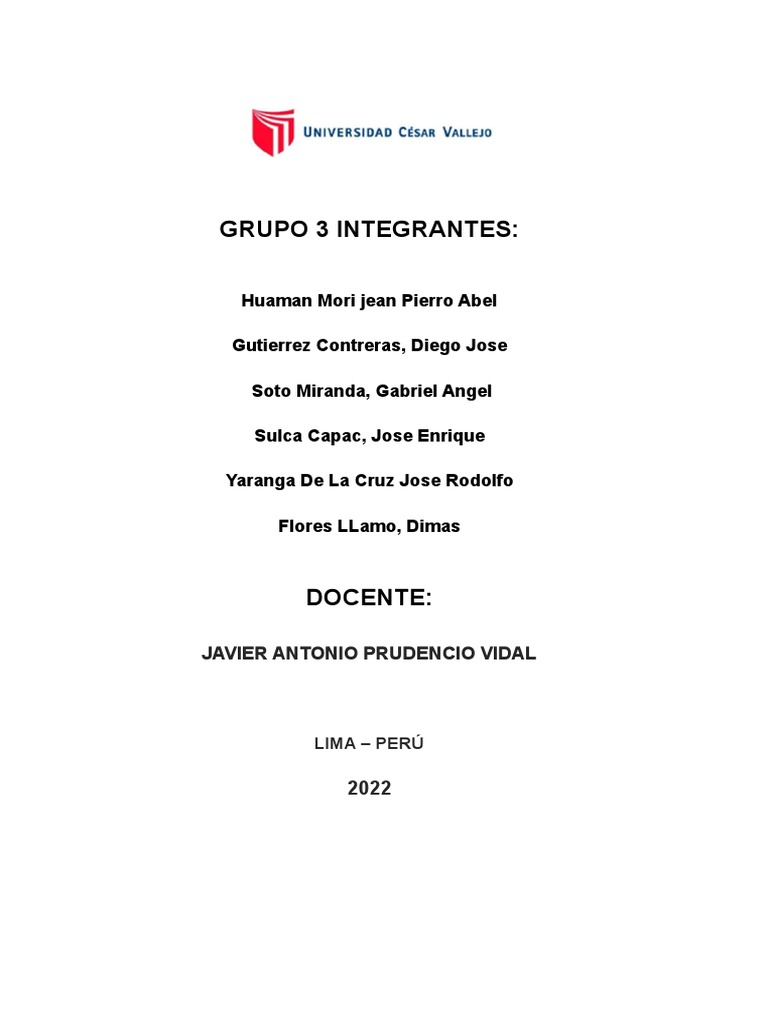

GRUPO 3 INTEGRANTES:
Huaman Mori jean Pierro Abel
Gutierrez Contreras, Diego Jose
Soto Miranda, Gabriel Angel
Sulca Capac, Jose Enrique
Yaranga De La Cruz Jose Rodolfo
Flores LLamo, Dimas
DOCENTE:
JAVIER ANTONIO PRUDENCIO VIDAL
LIMA – PERÚ
2022
COD.HECL301
Características y Aproximaciones del
Versión: 01
diodo Fecha: 20/08/2018
Programa de estudio Experiencia curricular Sesión
INGENIERÍA DE ELECTRÓNICA 3
SISTEMAS
I. OBJETIVO
Identificar el ánodo (positivo) y cátodo (negativo) de los diodos; comprobar el estado
del diodo al Polarizarlo directa e inversamente; trabajar eficazmente en equipo y
aplicar las normas de seguridad en el laboratorio.
II. FUNDAMENTO
El diodo es un dispositivo semiconductor que esta hecho de silicio o germanio. Tiene
dos partes el ánodo y el cátodo y se comporta idealmente como un interruptor, cuando
esta polarizado directamente conduce (cerrado) y cuando esta polarizado inversamente
no conduce (abierto). Los principales diodos son de Silicio, de Germano, de
Conmutación, Zener, LED.
III. MATERIALES Y MÉTODOS
Osciloscopio de dos canales
Generador de funciones
Fuente de alimentación 5VDC, 12 VDC
Multímetro
Protoboard
Diodos de silicio 1N4007
Diodo de conmutación 1N4148
Diodo Zener 1N4733A
Diodo LED rojo ECG 3007
Resistencias de 330Ω ½ W
Resistencia de 1 KΩ, ½ W
IV. METODOLOGIA
Primero se comprueba experimentalmente la polarización directa e inversa del diodo a
fin de observar su comportamiento como interruptor, posteriormente se implementa
sobre un protoboard diferentes circuitos eléctricos con diferentes tipos de diodos
observándose en cada caso el cumplimiento de las leyes fundamentales eléctricas y el
comportamiento del diodo según la polarización que le corresponda.
V. INFORME DE LABORATORIO
1.- MARCO TEORICO
Elabore un marco teórico del experimento realizado, explicando
detalladamente el funcionamiento de los circuitos implementados.
2.- SOLUCION DEL CUESTIONARIO
Actividad 1
Prueba de polaridad de los diodos. Usando el multímetro digital, elija el diodo
rectificador de silicio 1N4007 y conecte el instrumento tal como se muestra en la
figura. Anotar los valores indicados en la pantalla del multímetro digital.
a) Polarización Directa b) Polarización Inversa
Polarización Directa
Polarización Inversa
Repita la prueba de medición para cada uno de los diodos indicados en la tabla 1 y anote los
datos.
Prueba en Diodo de Germanio Diodo de Diodo Led Diodo Zener
Conmutación
Polarización ECG 109 ECG 3007 1N4733
1N4148
Directa 0.3628 0.6539 0.5358 0.3028
Inversa 22.75 75.46 Max 5.003
Actividad 2
Implementar en protoboard el circuito que se muestra en la Fig. 2, medir el voltaje en
los extremos del diodo y en la resistencia y complemente la tabla.
Voltaje de la Voltaje en el Voltaje en la Resistencia Cálculo de la Corriente
en la Resistencia
Fuente VDC Diodo
12v 0.69v 11.4v 10.3mA.
Invierta la polaridad del diodo y realice nuevamente las mediciones, anote los resultados.
Voltaje de la Voltaje en el Voltaje en la Resistencia Corriente en la
Resistencia
Fuente VDC Diodo
12v 12v 0v 0.0A
Actividad 3
Implementar en protoboard el circuito que se muestra en la Fig. 3 y responda lo siguiente:
Qué observa en el Diodo LED?: …Se observa que sus voltios es 0.22
Calcular la corriente que pasa por el diodo:…0.00842 A
¿Qué sucede cuando invierte la polaridad del Diodo LED? …Sucede que la corriente no
fluya libremente
Actividad 4
Implementar en protoboard el circuito que se muestra en la Fig. 4 y complemente la
siguiente tabla:
Tensión en el Diodo Tensión en el Tensión en el Tensión en la Tensión en la
Rectificador Diodo Zener Diodo LED Resistencia R3 Resistencia R1
0.62v 5.91v 1.91v 10.8v 4.01V
Corriente en el Corriente en el Corriente en el Corriente en la Corriente en la
Diodo Rectificador Diodo Zener Diodo LED Resistencia R3 Resistencia R1
34.5mA 34.5v 5.82mA 5A 28.0mA
4.- OBSERVACIONES
Mencione y detalle las observaciones técnicas encontradas durante
el desarrollo de la práctica.
5.- CONCLUSIONES
Explique detalladamente las conclusiones extraídas de la práctica
Laboratorio desarrollado.
Se determinó las características tensión-corriente del diodo zener.
La importancia de los diodos rectificadores es muy grande, pues permite tanto
transformar una señal de corriente alterna en una de corriente directa, como
duplicar, triplicar, cuadruplicar, etc. voltajes y poder sujetar señales a un cierto
valor.
VI. REFERENCIA BIBLIOGRAFÍA
Boylestad, R. (2003). Electrónica. Naucalpan de Juárez: Pearson Educación
