TRABAJO DE PRACTICA MEC.

FLUIDOS II

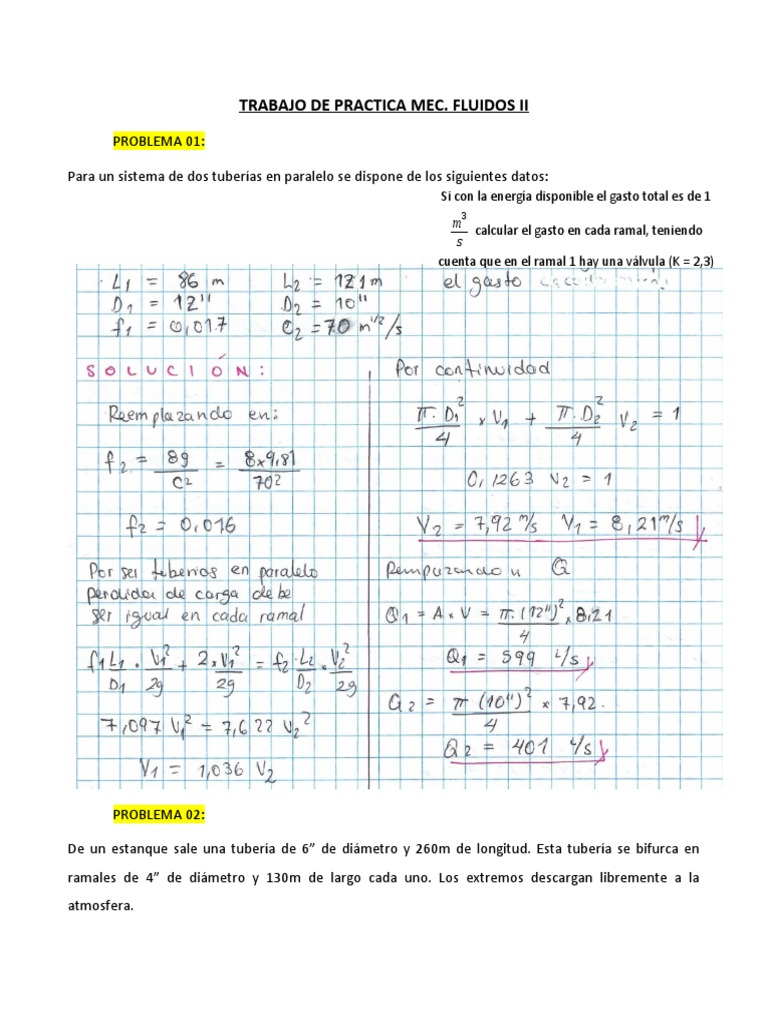

PROBLEMA 01:

Para un sistema de dos tuberías en paralelo se dispone de los siguientes datos:

Si con la energía disponible el gasto total es de 1
m3
calcular el gasto en cada ramal, teniendo
s
cuenta que en el ramal 1 hay una válvula (K = 2,3)

PROBLEMA 02:

De un estanque sale una tubería de 6” de diámetro y 260m de longitud. Esta tubería se bifurca en
ramales de 4” de diámetro y 130m de largo cada uno. Los extremos descargan libremente a la
atmosfera.
Uno de los ramales es un conducto filtrante que tiene bocas descarga distribuidas uniformemente a lo
largo de tubería de modo que la suma de las descargas de todas ellas es igual a la mitad del gasto
inicial en ese ramal (la otra mitad descarga por la boca final) La boca de los dos ramales están al mismo
nivel (15m debajo de la superficie libre del estante).

CALCULAR EL GASTO EN CADA RAMAL.DESPRECIAR LAS PERDIDAS DE CARGAS LOCALES. Considerar

f=0,019 constante e igual a todas las tuberías.

6” 4” 130m
260m

4” 130m

En un conducto filtrante la perdida de carga es según la ecuación:

En este caso particular Q= 𝑄0/2 luego:

SOLUCION:
 Sustituyendo los datos de f, L y D para el
conducto filtrante se obtiene

La pérdida de carga entre el estanque y el nudo es

 PROBLEMA 03: 1 2 3
Z (m) 133 98 76
Sea un sistema de tres reservorios. L (m) 1050 2100 1300
D (") 9 11 5
Los datos son: f 0.021 0.017 0.014

Calcular el gasto en cada uno de los

ramales.

Solución. A partir de la ecuación:

Q1 Q2 Q3
0.0185 0.0240 0.0047

Iniciamos el cálculo suponiendo para el nudo P la cota 110 m:

Zp= 110 m
h (f1)= 23 m Q1= 88.73 l/s
h (f2)= 12 m Q2= 83.18 l/s -21.7708
h (f3)= 34 m Q3= 27.32 l/s

como la ecuación de la continuidad no ha quedado verificada se hace un nuevo tanteo:

Zp= 105 m
h (f1)= 28 m Q1= 97.90 l/s
h (f2)= 7 m Q2= 63.53 l/s 9.1385
h (f3)= 29 m Q3= 25.23 l/s

Haremos algunos cálculos adicionales:

 Zp= 101 m
h (f1)= 32 m Q1= 104.66 l/s
h (f2)= 3 m Q2= 41.59 l/s 39.6423
h (f3)= 25 m Q3= 23.42 l/s

Zp= 100.5 m
h (f1)= 32.5 m Q1= 105.47 l/s
h (f2)= 2.5 m Q2= 37.97 l/s 44.3160
h (f3)= 24.5 m Q3= 23.19 l/s

Zp= 100 m
h (f1)= 33 m Q1= 106.28 l/s
h (f2)= 2 m Q2= 33.96 l/s 49.3703
h (f3)= 24 m Q3= 22.95 l/s

Llevando estos valores a un gráfico se obtiene el resultado:

y la cota piezométrica del punto P es 106.3 m:

Zp= 106.3 m
h (f1)= 26.7 m Q1= 95.60 l/s
h (f2)= 8.3 m Q2= 69.18 l/s 0.6314
h (f3)= 30.3 m Q3= 25.79 l/s
