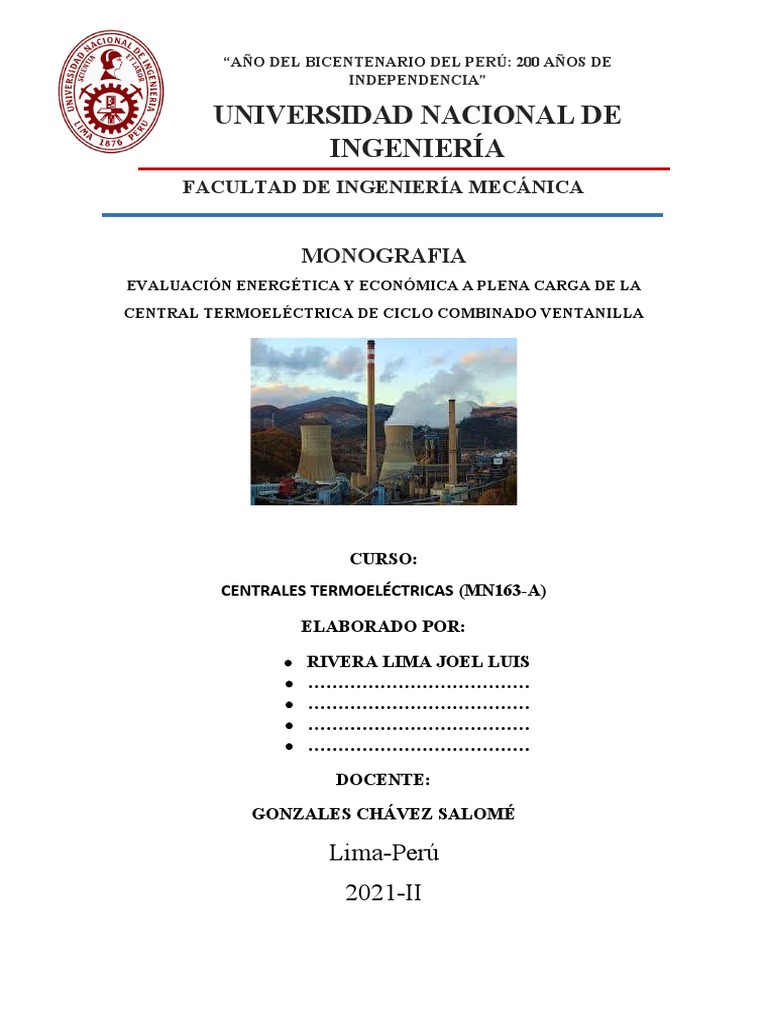

“AÑO DEL BICENTENARIO DEL PERÚ: 200 AÑOS DE

INDEPENDENCIA”

UNIVERSIDAD NACIONAL DE
INGENIERÍA
FACULTAD DE INGENIERÍA MECÁNICA

MONOGRAFIA
EVALUACIÓN ENERGÉTICA Y ECONÓMICA A PLENA CARGA DE LA
CENTRAL TERMOELÉCTRICA DE CICLO COMBINADO VENTANILLA

CURSO:
CENTRALES TERMOELÉCTRICAS (MN163-A)

ELABORADO POR:

 RIVERA LIMA JOEL LUIS

 ……………………………….
 ……………………………….
 ……………………………….
 ……………………………….

DOCENTE:

GONZALES CHÁVEZ SALOMÉ

Lima-Perú
2021-II
 ÍNDICE

1. INTRODUCCIÓN………………………………………………………………….
1.1 Antecedentes……………………………………………………………………………
1.2 Objetivos…………………………………………………………………
1.3 Importancia…………………………………………………………………………
1.4 Alcances…………………………………………………………………………….

2. IDENTIFICACIÓN DE LA CENTRAL TERMOELÉCTRICA……………………

2.1 Ubicación geográfica……………………………………………………………….
2.2 Componentes básicos de la Central Termoeléctrica……………………………
2.3 Esquemas de la instalación………………………………………………………..

3. PROCEDIMIENTO METODOLÓGICO Y CALCULO……………………………

3.1 Ordenamiento de la información…………………………………………………..
3.2 Elaboración del esquema térmico equivalente de la instalación………………
3.3 Formulación y cálculo de las variables energéticas……………………………..
3.4 Balances de energía y potencia……………………………………………………
3.5 Formulación y cálculo de los costos de generación……………………………..

4. ANÁLISIS DE RESULTADOS………………………………………………………
4.1 Referente a las potencias y rendimientos………………………………………….
4.2 Referente a los diagramas de flujo de potencia y energía……………………….
4.3 Referente a los costos de generación………………………………………………

5. CONCLUSIONES Y RECOMENDACIONES………………………………………

6. BIBLIOGRAFIA……………………………………………………………………….

7. ANEXOS………………………………………………………………………………
 1. INTRODUCCIÓN

El presente trabajo describe a la Central Térmica de Ciclo Combinado Ventanilla el

cual brinda energía eléctrica a la población, se detalla su ubicación geográfica,
reseña histórica, principales unidades que tiene instalado en su proceso de
producción de energía eléctrica, tipos de combustibles que utiliza y el balance de
energía térmico.

Los recientes desarrollos tecnológicos para las turbinas de gas han logrado que el
ciclo combinado de gas y vapor resulte muy atractivo desde el punto de vista
económico, ya que el ciclo combinado aumenta la eficiencia sin incrementar mucho
el costo inicial.
1.1. Antecedentes

La Central Ventanilla inició sus actividades en Julio de 1993 con la puesta en marcha de
una Central Térmica con una potencia de 205.18 MW, que operaba en base a dos
turbinas Westinghouse. En Julio de 1997, la Central de Ventanilla amplió su potencia de
generación eléctrica a 500 MW, con la entrada en operación de dos turbinas Siemens
con una potencia de 160 MW cada una. La ampliación de la Central Térmica fue
aprobada mediante Memorando No. 289-97- EM/DGAA y mediante Informe No. 35-
97-DGAA/MG de fecha 22 de Abril de 1997 del Ministerio de Energía y Minas.

1.2. Objetivos

 Realizar un balance energético en condiciones de operación, indicando la

potencia eléctrica total generada, la potencia mecánica, la potencia térmica
utilizable y la potencia suministrada por el combustible.
 Identificar y describir los elementos principales de la central.
 Elaborar un diagrama Sankey de los flujos de energía.
 Calcular el Rendimiento Eléctrico Efectivo (REE)
 Encontrar los costos de generación de energía en la central de Ventanilla.
1.3. Importancia

La importancia de esta monografía radica en el conocimiento técnico que adquirirá

el estudiante acerca del proceso de generación de energía eléctrica y térmica, dentro
de esto comprender las variables, las ecuaciones termodinámicas que lo gobiernan,
procesos termodinámicos y flujos energéticos que se desarrollan.

Realizar un análisis de las ventajas y beneficios técnico - económico que representa

el ciclo combinado frente a otras tecnologías de generación eléctrica
convencionales, cuantificarla y compararla.

1.4. Alcances
2. IDENTIFICACIÓN DE LA CENTRAL TERMOELÉCTRICA

2.1 Ubicación geográfica

La central termoeléctrica de Ventanilla se encuentra ubicada en AV. El Bierzo

s/n. altura km. 14.5 de la Av. Néstor Gambeta, Ventanilla, Callao, Perú.  Fue
la primera central de ciclo combinado del Perú, también fue la primera en
usar el gas natural de los yacimientos de Camisea. Su construcción tomó
dos años y demandó una inversión de 135 millones de dólares.

TV

TG3

TG4
 Figura 1. Central termoeléctrica de Ventanilla

2.2 Componentes básicos de la Central Termoeléctrica

La Central Térmica Ventanilla, está compuesta por 02 turbinas a gas Siemens de 160
MW, cada una de ellas opera utilizando tanto gas natural como diésel B5. La central
cuenta además con dos (02) recuperadores de calor a la salida de las turbinas,
aumentando la potencia instalada de la Central térmica Ventanilla hasta 485 MW.
La Central Térmica Ventanilla está compuesta por un Ciclo Combinado, que consta de
dos turbinas a gas, con su respectivo generador y transformador, dos calderas
recuperadoras de calor y una turbina a vapor con su respectivo generador y
transformador.

2.2.1 Turbina a gas

Una turbina de gas es un motor térmico rotativo de combustión interna, donde a

partir de la energía aportada por un combustible se produce energía mecánica y se

genera una importante cantidad de calor en forma de gases calientes y con un alto

porcentaje de oxígeno.
 2.2.2 Caldera Recuperadora de Calor

 Su función es captar la energía de los gases de escape de la turbina de gas para

producir vapor de agua.

2.2.3 Turbina a vapor

Una turbina de vapor es una máquina que explota la energía térmica del vapor a

alta presión. La energía térmica se convierte en energía mecánica útil a través de una

transformación termodinámica de expansión. La turbina de vapor transforma la

energía interna del vapor en energía cinética de rotación.

2.2.4 Condensador
El condensador en una central térmica es ser el foco frío o sumidero de calor dentro del

ciclo termodinámico del grupo térmico. Por tanto, su misión principal es condensar el

vapor que proviene del escape de la turbina de vapor

2.2.5 Torres de enfriamiento

La torre de enfriamiento está construida sobre una piscina colectora de concreto. La

torre de enfriamiento provee el enfriamiento para el ciclo a vapor. La torre de

enfriamiento disipa el calor del agua de circulación por medio de un diseño que

considera ventilación mecánica.

2.3 Esquemas de la instalación
 3. PROCEDIMIENTO METODOLÓGICO Y CALCULO

3.1 Ordenamiento de la información: variables de entrada provenientes de una

auditoría energética: presiones, temperaturas, flujos, análisis de gases y
condicionantes.

TURBINA DE GAS 3

Efectiva [MW] 150.28932

Potencia Mínima [MW] 90
Máxima [MW] 156.105
Toma de carga [MW/min] 5
Velocidad
Reducción de carga [MW/min] 5
Poder Calorífico Superior [KJ/m3] 39898.5
Combustible
Poder Calorífico Inferior [KJ/m3] 36011
Rendimiento [kWh/m3] 3.6852
Consumo Específico de Calor [kJ/kWh] 9772.89

POTENCIA EFECTIVA VS CONSUMO DE COMBUSTIBLE

Potencia [MW] Consumo de Combustible [m3/h]

150.28932 40781.93
 132.38217 36983.94
117.5234 33748.33
102.85556 30899
88.03057 27893.62

DATOS DEL GENERADOR ELÉCTRICO

Voltaje nominal 16KV
Voltaje mínimo 15.2KV
Voltaje máximo 16.8KV
Potencia 215 MVA

TURBINA DE GAS 4

Efectiva [MW] 150.88893

Potencia Mínima [MW] 90
Máxima [MW] 156.1005
Toma de carga [MW/min] 5
Velocidad
Reducción de carga [MW/min] 5
Poder Calorífico Superior [KJ/m3] 39898.5
Combustible
Poder Calorífico Inferior [KJ/m3] 36011
Rendimiento [kWh/m3] 3.6507
Consumo Específico de Calor [kJ/kWh] 9865.17

POTENCIA EFECTIVA VS CONSUMO DE COMBUSTIBLE

Potencia [MW] Consumo de Combustible [m3/h]

150.88893 41331.27
132.88978 37412.41
118.00899 34357
103.29473 31477.5
DATOS DEL GENERADOR ELÉCTRICO
88.50708 28621.3
Voltaje nominal 16KV
ENEL GENERACION PERU S.A.A. - - - - -
ENEL GENERACION PERU S.A.A.

- - 10 1,321 1,332
 7 1,440 832 11,685 13,964

Minutos Totales 525600

Factor de Disponibilidad 97.34%

El factor de disponibilidad
525600−13964
Fd=
525600

Fd=97.34 %
 C C : costo de combustible que depende del consumo específico de combustible
(Cec), del precio de combustible empleado (Pc), y el factor de correcció n de
unidades k.
El consumo específico de combustible se calcula de los ensayos de potencia y
rendimiento efectuados por el COES en la central Ventanilla, tal y como se muestra
en la tabla adjunta:

Ensayo de potencia y rendimiento

ENSAYOS DE POTENCIA Y RENDIMIENTO

Carga Potencia [MW] Consumo [sm3/h]
66% 290 57191.89
73% 321.24 61859.33
82% 363.33 68001.16
91% 402.73 74286.73
100% 440.03 80702.42

Haciendo un ajuste lineal a estos datos:

Potencia VS Consumo
85000

80000
Consumo [sm3/h]

f(x) = 155.84 x + 11767.21

75000

70000

65000

60000
390 400 410 420 430 440 450
Potencia [MW]
 m3
De donde obtenemos el Cec=0.15584
kWh

El precio de combustible lo obtenemos de Osinergmin en la siguiente tabla:

Por lo que el precio del gas natural para la central Fénix es: Pc = 2.8275
USD/MMBTU.

El factor de conversió n k se calculará en base a las unidades necesarias y resulta

con un valor de: k = 0.0357903

Y el costo específico de combustible será :

Cc=k ×Cec × Pc
Cc=0.0357903 ×0.15584 × 2.8275
USD
Cc=0.0150068
kWh
 Finalmente, el costo del kWh generado se calculará por:

I × frc
C kWh= +C C +Cvnc
Hu

El costo de Inversió n por potencia instalada tendrá un valor de 1100 USD/kWh por
recomendació n pues la central de ventanilla ha tenido muchos cambios a lo largo de su
historia.
El costo de valor no combustible representa el 5% del costo de combustible

1100 × 0.1275
C kWh= +0.0150068+ 0.001175
5522.29

USD
C kWh=0.04115
kWh

4. ANALISIS DE RESULTADOS.
Explicación de los resultados correspondientes a cada
objetivo, mediante valores, tabulaciones, gráficos, diagramas y comparaciones:

4.1 Referente a las potencias y rendimientos

Con respecto al set turbogas TG3 y TG4 encontramos un rendimiento aproximado de 37%,
siendo este un rendimiento bastante aproximado a lo que nos dice los datos de la central,
ya que para estos sets los porcentajes de rendimientos son mayores al 30%, entonces con
las ventajas comparativas de un funcionamiento aislado, aumentamos la ventaja con un
ciclo combinado.

4.2 Referente a los diagramas de flujo de potencia y energía

4.3 Referente a los costos de generación: por potencia y por energía generada
 5. CONCLUSIONES Y RECOMENDACIONES

6. BIBLIOGRAFIA

*http://www.cicloscombinados.com/index.php/turbinas-de-gas/las-turbinas-de-gas

*https://pumpsbombas.com/curso/curso-bombas-en-centrales-de-ciclo-
combinado/leccion/centrales-termicas-de-ciclo-combinado/

*https://www.enel.pe/es/inversionistas/enel-generacion-peru/ventanilla.html

*http://www.minem.gob.pe/minem/archivos/file/DGGAE/ARCHIVOS/estudios/EI
AS%20-%20electricidad/PMA/PMA_EGEMSA-VERTIMIENTO%20DE
%20UNIDAD%20OPERATIVA%20-%20C.T.%20VENTANILLA.pdf

7. ANEXOS
