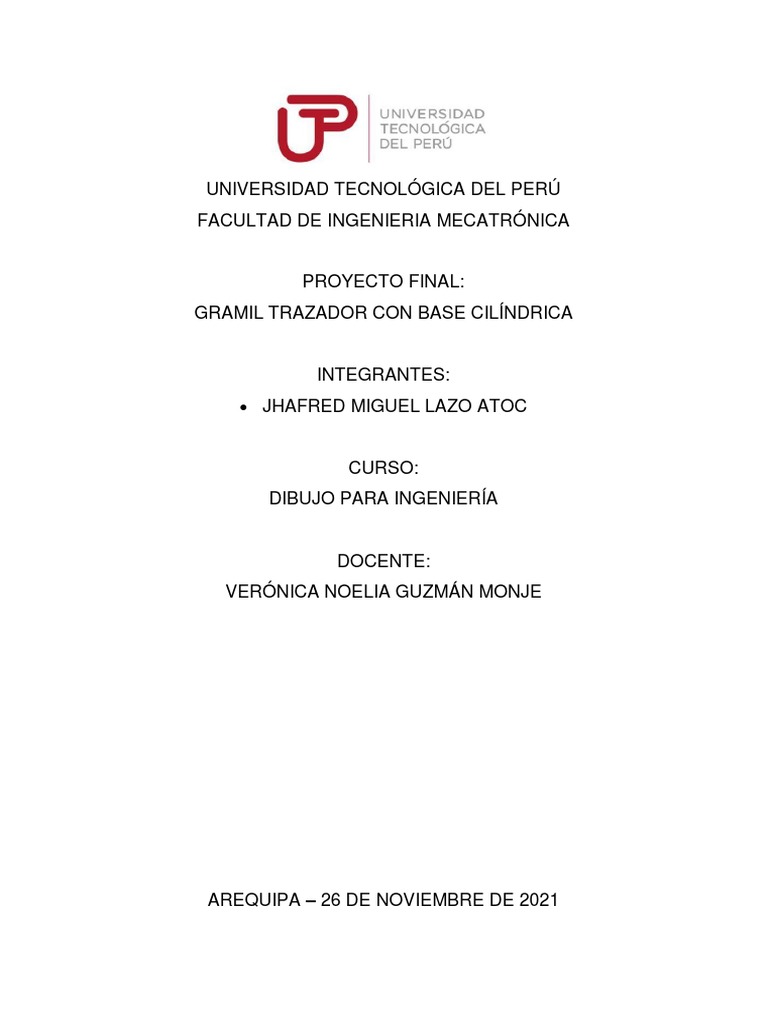

UNIVERSIDAD TECNOLÓGICA DEL PERÚ

FACULTAD DE INGENIERIA MECATRÓNICA

PROYECTO FINAL:
GRAMIL TRAZADOR CON BASE CILÍNDRICA

INTEGRANTES:
 JHAFRED MIGUEL LAZO ATOC

CURSO:
DIBUJO PARA INGENIERÍA

DOCENTE:
VERÓNICA NOELIA GUZMÁN MONJE

AREQUIPA – 26 DE NOVIEMBRE DE 2021

1. RESUMEN

El gramil es un instrumento de medición, esta realiza marcas de líneas paralelas

con una gran precisión para posteriormente realizar un corte deseado a la
medida requerida. Es una herramienta mayormente usada en la carpintería y la
ebanistería, se ha usado a lo largo del tiempo y se sigue usando aun en la
actualidad. El gramil mayormente está elaborado a base de madera o metal, con
el paso de los años su diseño fue cambiando para adaptarse a distintas
necesidades o situaciones. En el presente trabajo se realizó la investigación del
gramil trazador con base cilíndrica. Este proyecto se realizó con el fin de analizar
y comprender mejor todo lo que constituye un gramil, de esta misma manera,
para poder realizar un correcto dibujo acerca de las partes del gramil y la
composición de este. Además, la realización de los planos debe ser bajo normas
importantes de dibujo. Debido a esto se realizó el siguiente proyecto.

En el trabajo, se logró realizar una correcta investigación acerca del gramil y sus
partes. Asimismo, se logró un mejor manejo del software de dibujo conocido
como AUTOCAD, ya que en este programa se realizaron los planos del gramil
trazador con base cilíndrica.

Para la realización del trabajo, se recolectó información principalmente de

internet buscando tanto en foros relacionados al tema como también en distintos
repositorios digitales. La información recolectada muestra la información tanto
del gramil como sus partes los cuales fueron de ayuda para la realización de los
planos de dibujo.

PALABRAS CLAVE:

Gramil; Ebanisteria; Carpinteria, Trazo;; dibujo; AUTOCAD.

2. ANTECEDENTES GENERALES:

2.1. INTRODUCCIÓN:

El trabajo se realizó de manera virtual de acuerdo a la información

brindada por el docente presentándome principalmente el plano
completo del gramil trazador con base cilíndrica. Para posteriormente
poder realizar los dibujos correspondientes del plano principal.

El trazado que realiza el gramil es una operación la cual consiste en

realizar cotas y/o referencias sobre un objeto el cual posteriormente
va a desarrollar procesos de fabricación y edición. Como ya se
mencionó, el gramil es usado en trabajos principalmente de
carpintería y metalistería. Este facilita el trabajo gracias a la precisión
que brinda. Bajo el presente contexto es que se buscó explicar la
correcta función de cada una de las piezas para realizar el trabajo
mencionado.

2.1.1. DESCRIPCIÓN DEL CASO:

La investigación se realiza de acuerdo al prototipo de gramil

trazador con base cilíndrica, este es usado para realizar un
trazado de la superficie que se usa de referencia. Asimismo,
se realizará una investigación detallada de cada una de las
piezas que conforman el gramil y la importancia que tienen
cada una de ellas.

2.1.2. OBJETIVOS Y REQUERIMIENTOS DE LA INVESTIGACIÓN:

a) OBJETIVO GENERAL:

Realizar una correcta representación y análisis del gramil

trazador con base cilíndrica, observando e identificando
cada una de sus piezas las cuales lo componen y la
importancia de cada una de estas.
 b) OBJETIVOS ESPECÍFICOS:

o Definir el uso, funcionamiento, características y

componentes de una herramienta de trazado.
o Crear el boceto de una importante herramienta
para la realización de las operaciones presentes en
la construcción de piezas.
o Presentar los resultados tanto de investigación
como de dibujo de los planos propuestos y
conclusiones obtenidos en el presente trabajo.

2.1.3. REQUERIMIENTO:

Para el trabajo se utilizó el software de diseño AUTOCAD, en

este programa se dibujó la herramienta presentada, también
se realizó el desarrollo de sus piezas con un detalle más
específico usando las medidas estándar que corresponden al
gramil.

3. LIMITACIONES Y ALCANCES:

3.1. LIMITACIONES:

o Falta de apreciación de la herramienta en físico.

o Falta de datos para la investigación.
o Falta de ejemplos detallados en la construcción de la
herramienta.

3.2. ALCANCES:

o La investigación abordara el estudio del gramil trazador con

base cilíndrica el cual funciona para le trazado preciso, de esta
manera se podrá brindar ayuda para los que se vean
interesados en saber más acerca de la herramienta.
o La investigación presenta gráficos en AUTOCAD, estos
gráficos presentan y especifican todos los datos e información
 que comprende la herramienta, asimismo los cortes, las vistas
y las dimensiones de cada una de sus piezas.
o El trabajo contempla todos los estudios realizados acerca de
la herramienta y la importancia que esta tiene en su área de
trabajo correspondiente.

4. MARCO TEÓRICO y/o EXPERIMENTAL:

4.1. DEFINICIÓN DE TÉRMINOS BÁSICOS:

o Base: Parte inferior de un objeto el cual puede o no formar

parte del objeto, el cual le sirve de apoyo o sostén.
o Varilla Cilíndrica Vertical: Es el soporte de todas las piezas de
diferentes herramientas, generalmente esta unida a la base.
o Soporte: También llamado cabezal, tiene un tornillo el cual
permite ajustar la herramienta, esta recibe peso del gramil.
o Tuerca: Pieza metálica que permite ajustar un tornillo para
fijarlo.
o Porta Gramil: Este permite portar al gramil para que se realice
los trazados.
o Gramil: Instrumento que sirve para trazar líneas paralelas al
borde de una pieza encuadrada.
o Tornillo Porta Gramil: Pieza metálica y alargada, de forma
cilíndrica y enroscada la cual sirve para fijar el gramil.

4.2. DEFINICIÓN DEL PROYECTO PROPUESTO:

El gramil trazador es mayormente utilizado en el área tanto de

carpintería y metalistería. El cual, como ya se mencionó, sirve para
marcar líneas paralelas de corte las cuales usan de referencia una
orilla o superficie.

Los gramiles generalmente, están elaborados de metal o madera

estos constituyen principalmente de un brazo, barra central que
posee una punta o dispositivo metálico en uno de sus extremos y un
cabezal el cual es posible moverlo a lo largo del brazo el cual consta
de un tornillo para gramil y una tuerca para realizar ajustes.
Este trabajo de investigación tiene como propósito identificar, analizar
y desarrollar los conocimientos adquiridos durante todo el curso.
También, tiene como finalidad desarrollar correctamente piezas
complejas en 2D acerca del gramil trazador con base cilíndrica, este
posee 8 partes principales.

PORTA
GRAMIL
GRAMIL

SOPORTE

PERILLA DE
TUERCA AJUSTE

BASE
VARILLA DE
SOPORTE

Gramil Trazador con Base Cilíndrica

4.2.1. PARTES:

a. BASE: Esta hecha de acero, también es la parte

inferior de la herramienta la que generalmente sirve de
apoyo. En su cara de apoyo, posee una fundición
perfectamente plana para disminuir su adherencia.

b. VARILLA DE SOPORTE: Esta principalmente unida a

la base, esta sostiene todas las piezas que componen
al gramil. Esta varilla está hecha a base de barras de
acero. Generalmente, es circular el cual posee
diámetros específicos.
c. SOPORTE: Esta pieza es conocida como cabezal,
esta se desplaza a lo largo del brazo o varilla de
soporte, esta pieza trabaja junto a la perrilla de ajuste
para evitar imperfecciones. Esta pieza está fabricada
principalmente a base de acero. (Free CAD Designs,
Files & 3D Models | The GrabCAD Community Library.
(s. f.). GrabCAD Makes Additive Manufacturing at Scale
Possible)

d. PERRILLA DE AJUSTE: Su función es la de ajustar

del soporte a través del brazo. Una vez colocado el
soporte se ajusta la perrilla para que esta esté firme y
así evitar imprecisiones a la hora de realizar el trazado.
Esta pieza está elaborada a base de acero. (Free CAD
Designs, Files & 3D Models | The GrabCAD Community
Library. (s. f.). GrabCAD Makes Additive Manufacturing
at Scale Possible)
e. TUERCA: La función principal de esta pieza es estar
junto al soporte y a la porta gramil, para que de esta
manera las piezas logren ajustarse, de esta manera se
evita inestabilidad al momento de colocar al gramil y
así poder realizar los trazos. Esta pieza está fabricada
a base de acero. (Free CAD Designs, Files & 3D Models
| The GrabCAD Community Library. (s. f.). GrabCAD
Makes Additive Manufacturing at Scale Possible)

f. PORTA GRAMIL: La función que esta pieza posee es

la de tener al gramil en su interior para que este se
encuentre firme a la hora de realizar trazados. Esta
pieza esta creada a base de acero.
 g. GRAMIL: La función de este, como ya se mencionó,
es la de realizar trazados de líneas paralelas sobre las
orillas de la madera o metal. Para posteriormente,
realizar cortes precisos gracias a las medidas
marcadas por el gramil. Esta pieza está elaborada de
acero ya que esta debe presentar dureza y tenacidad
a la hora de realizar los trazos. (Free CAD Designs,
Files & 3D Models | The GrabCAD Community Library.
(s. f.). GrabCAD Makes Additive Manufacturing at Scale
Possible)

h. TORNILLO PORTA GRAMIL: La función de esta

pieza es la de ejercer presión necesaria para su
fijación, además esta pieza logra unir y sujetar objetos.
Es normalmente metálica y alargada, es también de
forma cilíndrica y roscada. Esta pieza, así como las
otras, está elaborado de acero.

4.3. ESPECIFICACIONES:
 Para el proyecto de dibujo se utilizo el software de AUTOCAD ya que
al ser mas preciso y de fácil manejo se convierte en una herramienta
muy útil. Las dimensiones que fueron utilizadas en los planos
dibujados fueron proporcionadas por el docente en la descripción del
proyecto.

Para los dibujos se utilizó las Normas técnicas peruanas. Gracias a

estas normas se pudo realizar los plano propuestos.

4.3.1. NORMAS TÉCNICAS PERUANAS:

Las Normas Técnicas Peruanas son documentos los cuales

establecen especificaciones de calidad de los productos,
procesos y servicios. Para el trabajo se utilizó las Normas
Técnicas Peruanas para realizar un correcto dibujo de los
planos propuestos por el docente.

Sin embargo, Las Normas Técnicas Peruanas adoptan y/o

adaptan las Normas Internacionales. Para la correcta
elaboración de los planos de dibujo también se utilizó el
sistema ISO.

a. ISO:

Esta es la Organización Internacional de

Estandarización, la cual fue creada el 23 de febrero de
1947, esta promueve el desarrollo e implementación
de normas a nivel internacional. Esta está conformada
por 164 países, de todos estos países el Perú es
miembro a través del INACAL. El objetivo de esta
organización es brindar herramientas a nivel
internacional de objetos, bienes y servicios.

5. METODOLOGÍA Y PROCESAMIENTO EXPERIMENTAL:

La metodología utilizada es el dibujo técnico El cual se realiza en AUTOCAD,
esta herramienta nos servirá para la representación de las piezas las cuales
pertenecen al gramil trazador con base cilíndrica, todo esto se da gracias a la
investigación con la cual podremos interpretar y representar de forma correcta
las piezas correspondientes.

En este proyecto, se analizarán 3 piezas las cuales considero fundamentales

para el funcionamiento del gramil. Empezando por la base cilíndrica, la cual es
el soporte y apoyo de toda la herramienta. Seguida de la varilla de soporte, la
cual sostiene a las piezas de trazado y permite así realizar el medido correcto
para el trabajo. Y finalizando con el gramil, el cual es el encargado de realizar el
trazo correspondiente al trabajo deseado. Todas estas piezas serán detalladas
más afondo para presentar la aplicación de la metodología y procesamientos
aprendidos durante todo el curso.

Durante todo el proceso se tendrá en cuenta las Normas Técnicas Peruanas con
la finalidad de seguir los lineamientos correspondientes para una correcta
realización del trabajo; la clasificación del dibujo se establece principalmente con
la NTP 833.018.
Al momento de realizar los planos 2D se elaborará y presentaran las vistas
principales (Frontal, superior, lateral izquierda o lateral derecha); las cuales son
las necesarias para realizar los planos. Seguidamente, se realizará el dibujo
isométrico de cada una de las piezas seleccionadas para de esta manera,
mejorar el entendimiento de las piezas, todas estas basadas en la NTP 833.023,
el cual impone normas concernientes a vistas isométricas en 2D.
Adicionalmente, los trazados de cada pieza deben dibujarse con las tipologías
de línea correctas, finalizando el dibujo, se insertarán líneas de eje los cuales,
presentarán simetría en las piezas diseñadas. La NTP 833.004, estipula que
para la elaboración de planos se debe de utilizar trazos normalizados.

El uso de cortes estará presente en la mayoría de dibujos. La NTP 833.017, es

la que estipula las normas acerca de los cortes y secciones correspondientes
para los planos a dibujar Los cortes son de gran utilidad porque son los
encargados de brindar detalles precisos tanto del exterior de la pieza como del
interior de esta.
La NTP 833.005, nos indica la relación que tienen las escalas lineales en el
proyecto. Por lo que, también estará presente en la totalidad de los dibujos
puesto que esta norma es indispensable. En las partes finales de cada uno de
los dibujos, se seguirá la NTP 833.007, con la cual nos aseguraremos de acotar
correctamente cada pieza, pues está norma estipula la correcta acotación de las
piezas presentando las medidas exactas con las cuales se permitirán una lectura
precisa de cada uno de los planos.

Finalmente, mediante las normas NTP 833.001 Y NTP 833.002, se creará los
rótulos para los planos correspondientes en el formato A4. Seguidamente, se
explotarán los planos en formato PDF para su presentación.
5.1. PROCEDIMIENTO A SEGUIR POR CADA PIEZA SELECCIONADA:

1. BASE CILÍNDRICA:

La base es la encargada de sostener y apoyar toda la

herramienta, esta podría decirse que es la primera pieza del
gramil trazador con base cilíndrica. Esta base tiene 18 cm de
altura y de ancho tiene un radio de 57 cm, además, posee una
fundición plana en su cara de apoyo para de esta manera evitar
que la adherencia de la herramienta, esta fundición tiene 3 cm de
alto y de ancho un radio de 50 cm. Esta tiene dos agujeros
totalmente cilíndricos, el primero se ubica en el centro y es el más
grande, este posee 15 cm de altura y ancho posee un radio de 15
m. El segundo es mucho mas pequeño el cual posee 15 cm de
altura y de ancho presenta un radio de 6 cm. Todas estas medidas
se encuentran en escala 1:2. Generalmente la base está
fabricada de hierro fundido o acero al carbono. Como se presenta
a continuación:

Para el desarrollo del dibujo de la base cilíndrica, para empezar,

se realizó un análisis de la información brindada para así poder
aplicar la NTP 833.006, de manera correcta y tener las vistas
necesarias para el plano. Luego de analizar la información logre
concluir que el dibujo requería las vistas frontal, latera, superior e
isométrica. Para empezar el dibujo se inicio seleccionando la capa
correcta de contorno visible para trazar los limites de la base de
acuerdo a las medidas brindadas por el docente. Para el correcto
uso de los trazos nos guiamos de la NTP 833.006, gracias a esto
también trazamos las líneas ocultas que presenta el dibujo de la
base cilíndrica todos los trazos se dan gracias a los comandos de
línea, circulo principalmente. Al finalizar las vistas frontal, lateral y
superior. Pasamos con la vista corte la cual también es requerida
para visualizar las partes que se encuentran dentro de la pieza,
esto gracias a la NTP 833.017. Luego se procede a hacer la vista
isométrica Para esta se utiliza el comando ISODRAFT y se
selecciona el isoplano requerido. Al finalizar el dibujo se aplica las
siguientes normas en el LAYOUT: NTP 833.001 (Formato de
 láminas), NTP 833.002 (Plegado de láminas), NTP 833.003
(Escritura), NTP 833.005 (Escalas lineales); NTP 833.022
(rotulado), NTP 833.007 (Reglas de acotación). Todas estas se
utilizan para la finalización del trabajo ya que con estas se da el
rotulado la escritura correspondiente. La correcta acotación en el
LAYOUT. Todas las normas presentadas se utilizan en el
LAYOUT. Posteriormente se exporta el trabajo al formato pdf para
su presentación.

2. VARILLA DE SOPORTE:

Esta varilla esta unida a la base y está también cumple con la

función de sostener y apoyar las piezas del gramil. Esta pieza es
de acero, con 327.5 cm de altura y posee un grosor 15 cm. Esta
pieza es de suma importancia puesto que las demás piezas del
gramil se sostienen de esta varilla. De esta pieza se puede
obtener la vista frontal y la vista superior. Mencionar también que
el plano se encuentra en escala 1:2.
Para el desarrollo del dibujo de la base cilíndrica, para empezar,
se realizó un análisis de la información brindada para así poder
aplicar la NTP 833.006, de manera correcta y tener las vistas
necesarias para el plano. Luego de analizar la información logre
concluir que el dibujo requería las vistas frontal, superior,
isométrica. Para este dibujo no se requiere una vista lateral
debido a que se presentaría lo mismo del plano frontal. Para
empezar el dibujo se inició seleccionando la capa correcta de
contorno visible para trazar los límites de la base de acuerdo a las
medidas brindadas por el docente. Para el correcto uso de los
trazos nos guiamos de la NTP 833.006, gracias a esto también
trazamos las líneas ocultas que presenta el dibujo de la base
cilíndrica todos los trazos se dan gracias a los comandos de línea,
circulo principalmente. Al finalizar las vistas frontal y superior
debemos recordar que en este plano no se requiere una viste de
corte ya que la pieza no presenta contornos ocultos. Luego se
procede a hacer la vista isométrica Para esta se utiliza el
comando ISODRAFT y se selecciona el isoplano requerido. Al
finalizar el dibujo se aplica las siguientes normas en el LAYOUT:
NTP 833.001 (Formato de láminas), NTP 833.002 (Plegado de
láminas), NTP 833.003 (Escritura), NTP 833.005 (Escalas
lineales); NTP 833.022 (rotulado), NTP 833.007 (Reglas de
acotación). Todas estas se utilizan para la finalización del trabajo
ya que con estas se da el rotulado la escritura correspondiente.
La correcta acotación en el LAYOUT. Todas las normas
presentadas se utilizan en el LAYOUT. Posteriormente se exporta
el trabajo al formato pdf para su presentación.
3. GRAMIL:

Es la pieza principal ya que, con esta podemos realizar los trazar

líneas paralelas sobre la madera o metal las cuales sirven de
referencia para realizar cortes en estas con la medida deseada.
Esta pieza tiene 135 cm de largo y 6 cm de ancho, esta posee
una punta de 30 cm. Recordad que el plano se encuentra en
escala 1:2. El gramil, está fabricado de acero templado debido a
que esta pieza debe presentar dureza y tenacidad para realizar.
Para el desarrollo del dibujo de la base cilíndrica, para empezar,
se realizó un análisis de la información brindada para así poder
aplicar la NTP 833.006, de manera correcta y tener las vistas
necesarias para el plano. Luego de analizar la información logre
concluir que el dibujo requería las vistas frontal, superior e
isométrica. Para este plano no se requiere de una vista lateral
debido a que no es necesaria porque esta no da más información
de la pieza. Para empezar el dibujo se inició seleccionando la
capa correcta de contorno visible para trazar los límites de la base
de acuerdo a las medidas brindadas por el docente. Para el
correcto uso de los trazos nos guiamos de la NTP 833.006,
gracias a esto también trazamos las líneas ocultas que presenta
el dibujo de la base cilíndrica todos los trazos se dan gracias a los
comandos de línea, circulo principalmente. Al finalizar las vistas
frontal y superior se toma en cuenta también que no se requiere
una vista de corte para este plano ya que no hay contornos
ocultos en la pieza. Luego se procede a hacer la vista isométrica
Para esta se utiliza el comando ISODRAFT y se selecciona el
isoplano requerido. Al finalizar el dibujo se aplica las siguientes
normas en el LAYOUT: NTP 833.001 (Formato de láminas), NTP
833.002 (Plegado de láminas), NTP 833.003 (Escritura), NTP
833.005 (Escalas lineales); NTP 833.022 (rotulado), NTP 833.007
(Reglas de acotación). Todas estas se utilizan para la finalización
del trabajo ya que con estas se da el rotulado la escritura
correspondiente. La correcta acotación en el LAYOUT. Todas las
normas presentadas se utilizan en el LAYOUT. Posteriormente se
exporta el trabajo al formato pdf para su presentación.
6. RESULTADOS Y ANÁLISIS DE RESULTADOS:

Después de realizar los planos propuestos procedo a realizar una comparación

entre los planos de dibujo y los antecedentes de estos para de esta manera
analizar los resultados obtenidos acerca de el gramil trazador con base cilíndrica.

BASE CILÍNDRICA VARILLA DE GRAMIL

SOPORTE
FORMA Por nivel y Por nivel y Por nivel y
volumen volumen volumen
DIMENSIÓN Mediana Mediana Pequeña

CARACTERÍSTICAS Manual Manual Manual

FUNCIONALES
MATERIAL Hierro fundido o Acero al carbón Acero templado
acero al carbón

VISTAS Vista frontal Vista frontal Vista frontal

RELEVANTES Vista lateral Vista superior Vista superior
Vista superior Vista isométrica Vista isométrica
Vista de corte
Vista isométrica
7. CONCLUSIONES:

o Principalmente, podemos concluir que el gramil es una herramienta muy

útil y precisa para realizar trabajos de corte en madera y metal.
o Se logro realizar un correcto uso de la información recolectada por
diversas fuentes.
o Se logro demostrar que las Normas Técnicas Peruanas son de gran
importancia ya que sin estas normas no se habría podido realizar ningún
tipo de análisis ni estudio para los planos a realizar.
o El presente trabajo presentó las piezas del gramil trazador con base
cilíndrica y la importancia de estas a la hora de realizar trazos.
o El presente trabajo realizado presenta las medidas de las piezas a
dibujarse.
o Tras la presentación del trabajo se logra realizar una identificación mas
precisa de las piezas del gramil.
8. REFERENCIAS BIBLIOGRÁFICAS:

o Free CAD Designs, Files & 3D Models | The GrabCAD Community Library.
(s. f.). GrabCAD Makes Additive Manufacturing at Scale Possible.
https://grabcad.com/library/gramil-trazador-2

o Organización Internacional para la Normalización. (s. f.). International

Organisation of Employers: A powerful and balanced voice for business.
https://www.ioe-emp.org/es/organizaciones-internacionales/organizacion-
internacional-para-la-normalizacion

o ¿Qué es un gramil y cómo usarlo? (s. f.). Rozagrapi - Grapas, flejadoras,

taladros, clavos.
https://www.rozagrapisa.com/index.php?route=blog/post&post_id=156

o ¿Qué es AutoCAD y para qué sirve? – Arcux. (s. f.). Arcux.

https://arcux.net/blog/que-es-autocad-y-para-que-sirve/
9. ANEXOS:

1. Página 1: Exposición
2. Página 2: Plano de base cilíndrica.
3. Página 3: Plano de varilla de soporte.
4. Página 4: Plano de gramil.
Anexo 1:

Video: https://youtu.be/FGw73wlGdsU
