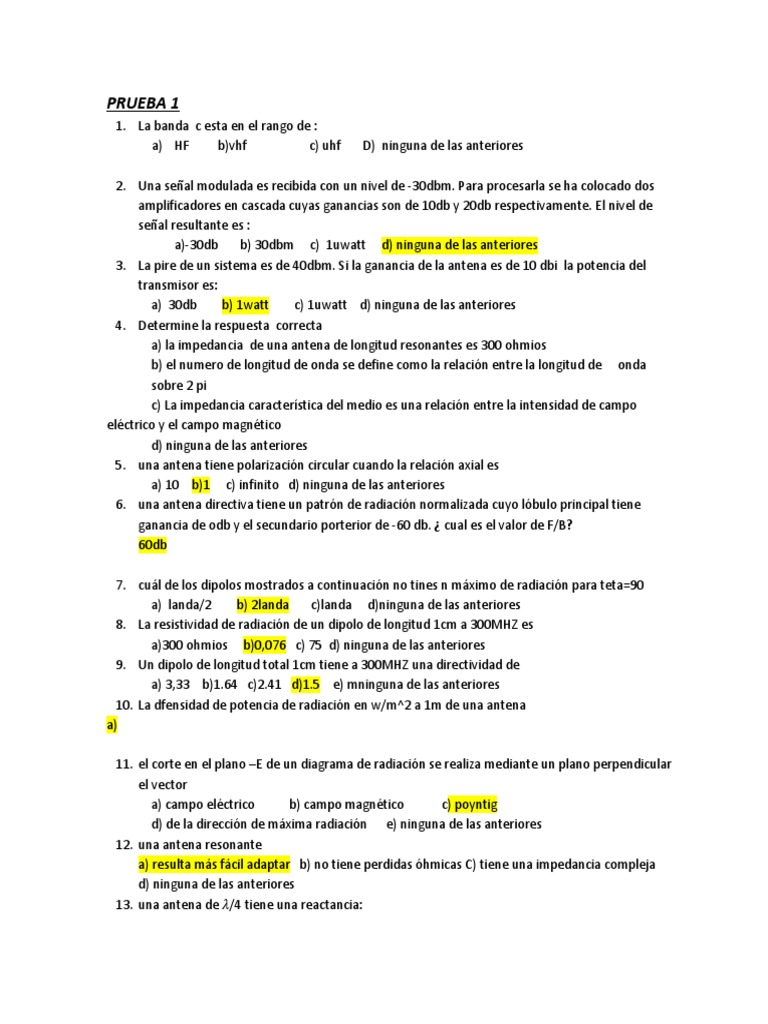

PRUEBA 1

1. La banda c esta en el rango de :

a) HF b)vhf c) uhf D) ninguna de las anteriores

2. Una señal modulada es recibida con un nivel de -30dbm. Para procesarla se ha colocado dos
amplificadores en cascada cuyas ganancias son de 10db y 20db respectivamente. El nivel de
señal resultante es :
a)-30db b) 30dbm c) 1uwatt d) ninguna de las anteriores
3. La pire de un sistema es de 40dbm. Si la ganancia de la antena es de 10 dbi la potencia del
transmisor es:
a) 30db b) 1watt c) 1uwatt d) ninguna de las anteriores
4. Determine la respuesta correcta
a) la impedancia de una antena de longitud resonantes es 300 ohmios
b) el numero de longitud de onda se define como la relación entre la longitud de onda
sobre 2 pi
c) La impedancia característica del medio es una relación entre la intensidad de campo
eléctrico y el campo magnético
d) ninguna de las anteriores
5. una antena tiene polarización circular cuando la relación axial es
a) 10 b)1 c) infinito d) ninguna de las anteriores
6. una antena directiva tiene un patrón de radiación normalizada cuyo lóbulo principal tiene
ganancia de odb y el secundario porterior de -60 db. ¿ cual es el valor de F/B?
60db

7. cuál de los dipolos mostrados a continuación no tines n máximo de radiación para teta=90
a) landa/2 b) 2landa c)landa d)ninguna de las anteriores
8. La resistividad de radiación de un dipolo de longitud 1cm a 300MHZ es
a)300 ohmios b)0,076 c) 75 d) ninguna de las anteriores
9. Un dipolo de longitud total 1cm tiene a 300MHZ una directividad de
a) 3,33 b)1.64 c)2.41 d)1.5 e) mninguna de las anteriores
10. La dfensidad de potencia de radiación en w/m^2 a 1m de una antena
a)

11. el corte en el plano –E de un diagrama de radiación se realiza mediante un plano perpendicular

el vector
a) campo eléctrico b) campo magnético c) poyntig
d) de la dirección de máxima radiación e) ninguna de las anteriores
12. una antena resonante
a) resulta más fácil adaptar b) no tiene perdidas óhmicas C) tiene una impedancia compleja
d) ninguna de las anteriores
13. una antena de 𝜆/4 tiene una reactancia:
 a)inductiva b) o ohmios c) capacitiva d)ninguna de las anteriores

14. Una antena dipolo magnetico elemental orientada en el plano x-y tiene una polarización:
a) lineal vertical b) lineal horizontal c)circular d) ninguna de las anteriores
15. A uan antena dipolo doblado se le ha agregado un elemento más del mismo diámetro que el
primer elemnto .Laresitencia de radiación es:
a)900 ohmios b) 1200 ohmios c) 300ohmios d) ninguna de las anterioes
16. Un dipolo corto:
A) tiene una reactancia capacitiva
B) tiene una resistencia de radiación elevada
c) tiene una distribución de corriente constante
d) ninguna de las anteriores
17. Una antena de tres bandas con f2>f3>f1 trabaja como:
a) Antena de dipolo largo f1, antena de dipolo corto a f2, antena de dipolo corto a f3
b) Antena de dipolo largo f3, antena de dipolo corto a f2, antena de dipolo corto a f1
c) Antena de dipolo largo f2, antena de dipolo corto a f1, antena de dipolo corto a f3
d) Ninguna de las anteriores
18. La resistencia de radiación de un monopolo corto es
a) 75 ohmios b) 37,5ohm c) 150 ohms d) ninguna de las anteriores
PRUEBA 2
1. La banda X esta en el rango de :
b) HF b)VHF c) SHF D) ninguna de las anteriores
2. La sensibilidad de un equipo es de -90 dbm. El equipo recibe una señal de 1nw Cuantos db’s se
requieren para la sensibilidad
a)60 b) 30 c)10 d) ninguna anterior
3. La intensidad de radiación a 10 m de una antena se de 1w/sr. Entonces, la densidad de potencia
en el mismo punto es:
a)10w/M^2 b) 1w/M^2 c) 0,1w/M^2 d) 0,01w/M^2
4. El ángulo solido equivalente de una antena isotrópica es:
a) 8pi b) 4pi c)2pi d)pi
5. La directividad de una antena con un ancho de haz de lóbulo principal de 1º en dos planos
perpendiculares es aproximadamente:
a)4pi b)360º/pi c) 180º/pi d) (180º/pi)^2 e ) ninguna de las anteriores
6. Cuál de los campos siguientes tiene polarización elíptica?

7. Un dipolo de longitud total 0.5m tiene a 300MHZ una directividad de:

a) 1,5 b)1.64 c) 2,41 d) 3,33
8. Un a antena de 𝜆/2 tiene una reactancia
a) Inductiva b) o homios c) capacitiva d) ninguna anterior
9. Un dipolo de longitud 3𝜆/2. Cuantos máximos tiene en su distribución de corrientes.
a)3 b)2 c)1 d) ninguna anterior
10. La relación entre PIRE y PRA es
a) PIRE(dbw)=PARA(dbm)+2.15db c)PIRE(dbw)=PARA(dbm)-2.15db
b) PIRE(dbw)=PARA(dbw)+2.15db d) PIRE(dbw)=PARA(dbw)-2.15db
11. A una antena de dipolo doblado se le ha agregado un elemento mas del mismo diámetro que el
primer elemento : la Resistencia de radiación es:
a) 300 ohmios b) 900ohm c) 1200 d) ninguna de las anteriores.
12. Una antena de dipolo doblado compensa variaciones de frecuencia debido a sus efectos de :
a)su resistencia de radiación
b) consideraciones de elemento como stub de sintonía
c) consideraciones como una extensión de un alinea de transmisión
d) ninguna de las anteriores
13. Una antena se dice que es de dipolo corto cuando:
a)su longitud es mucho menor que 𝜆/2
b) su longitud es mucho mayor que 𝜆/2
c) su longitud es del orden de 𝜆/2
 d)ninguna de las anteriores
14. Al conectar radiales al final de una antena de dipolo corto su efecto es :
a) Aumentar la longitud de su antena y proveer una distribución de corriente más uniforme
b) Disminuir la longitud se su antena y proveer una distribución de corriente más uniforme
c) Aumentar la longitud de su antena y proveer una distribución de corriente menos uniforme
d) Ninguna de las anteriores
15. Una antena ideal de un cuarto de longitud de onda montada sobre un conductor perfecto ocmo
plano de tierra tiene una resistencia de radiación :
a) 75ohmios b) 37,5 ohmios c) 150 ohmios d) ninguna de las anteriores
16. La resistencia de radiación de un monopolo doblado de longitud l=𝜆/4 es
75ohmios b) 37,5 ohmios c) 150 ohmios d) ninguna de las anteriores
17. Para una antena de banda dual con f1>f2 la frecuencia de resonancia de la misma es:
a) F1 b) f2 c) f1 y f2 d) ninguna de las anteriores
18. Una antena monopolo doblado se orientad a el eje z cual su polarización:
Lineal vertical

PRUEBA 3 :

1.- Cuándo se díce que una antena dipolo es de longitud resonante:…cuando

l=lambda/2

2.- La resistencia de radiación de un dipolo de longitud total 1cm, a 300 Mhz

es:

a. 300 ohm c. 75 ohm

b. 0.078 ohm d. Ninguna de las anteriores

3.- Bosquejar el patrón de radiación en el plano E para :

a) l =  b) l = 2

4.- La impedancia de una antena está determinada por:

Una parte real y una parte reactiva.

Za=Ra+jXa
5.- A una antena dipolo doblado se le ha agregado un elemento más del
mismo diámetro que el primer elemento. La resistencia de radiación es:

a. 900 ohm c. 300 ohm

b. 1200 d. Ninguna de las anteriores

6.- Una antena dipolo doblado compensa variaciones de frecuencia debido a

efectos de:

a. Su resistencia de radiación
b. Consideraciones de elemento como stub de sintonía
c. Consideraciones como una extensión de una línea de transmisión
d. Ninguna de las anteriores

7.- Una antena se díce que es de dipolo corto cuando:

a. Su longitud es mucho mayor que /2 c. Su longitud es mucho menor

que /2
b. Su longitud es del orden de /2 d. Ninguna de las anteriores

8.- Al conectar radiales al final de una antena de dipolo corto su efecto es :

a. Disminuir la longitud de su antena y proveer una distribución de

corriente más uniforme
b. Aumentar la longitud de su antena y proveer una distribución de
corriente menos uniforme
c. Aumentar la longitud de su antena y proveer una distribución de
corriente más uniforme
d. Ninguna de las anteriores

9.- Una antena ideal de un cuarto de longitud de onda montada sobre un

conductor perfecto como plano de tierra tiene una resistencia de radiación de:

a. 150 ohm c. 75 ohm

 b. 37,5 ohm d. Ninguna de las anteriores

10.- Explique las características que deben tener las antenas dipolo
multibandas

Son construidas como dipolos largos con circuitos resonantes sintonizados en

paralelo colocados en puntos adecuados a lo largo de los brazos del dipolo,
esto hace funcionar a la antena como un dipolo corto a una frecuencia dada,
y como un dipolo largo para otra frecuencia.

11.- La resistencia de radiación de un monopolo doblado de longitud l = /4

es:

a. 37,5 ohm c. 150 ohm

b. 75 ohm d. Ninguna de las anteriores

12.- Para una antena de banda dual con f1  f2 la frecuencia de resonancia de

la misma es:

a. f2 c. f1
b. f1 y f2 d. Ninguna de las anteriores

13.- El voltaje que se mira en los terminales de una línea de transmisión

desde la carga a una distancia l = /2

a. + V voltios c. 0 voltios
b. - V voltios d. Ninguna de las anteriores

14.- Cuál de las siguientes afirmaciones es correcta:

a. Las redes de acoplamiento y los stubs son sistemas que sirven para
acoplar cargas a una línea de transmisión en cualquier frecuencia.
 b. Las redes de acoplamiento y los stubs son sistemas que sirven para
acoplar cargas a una línea de transmisión en bajas frecuencias.
c. Las redes de acoplamiento y los stubs son sistemas que sirven para
acoplar cargas a una línea de transmisión en altas frecuencias
frecuencias
d. Ninguna de las anteriores.

15.- Defina en pocas palabras el método de las imágenes eléctricas:

Consiste en que las ondas electromagnéticas de un radiador que inciden

sobre una superficie conductora, inducen en ella corrientes, bajo la acción de
las cuales, aparece una onda reflejada equivalente a la irradiada por la
imagen eléctrica del radiador.

16.- bosquejar a) balún 1:1 b) balún 4:1

 1. Una antena se dice que es de dipolo corto cuando

a)su longitud es mucho menor que 𝝀⁄𝟐

b)su longitud es del orden de 𝜆⁄2

c)su longitud es mucho mayor que 𝜆⁄2

d)ninguna de las anteriores

2. Cual de las afirmaciones siguientes relativas a un monopolo en relación

con el correspondiente dipolo es cierta?

a)tiene una resistencia de radiación doble

b)tiene un ángulo sólido equivalente doble

c)tiene el doble de directividad

d)ninguna de las anteriores

3. Comparando un dipolo de longitud 2H con un monopolo de longitud H

a)la potencia radiada por el monopolo es mayor que la del dipolo

b)la directividad del monopolo es la mitad que la del dipolo

c)la resistencia de radiación es la misma para ambos

d)ninguna de las anteriores

4. la resistencia de radiación de un monopolo doblado de longitud l = 𝜆⁄4 es:

a)75ohm

b)37.5ohm
c)150ohm

d)ninguna de las anteriores

5. para una antena de banda dual con f1>f2 la frecuencia de resonancia de la

misma es:

a) f1 b)f2 c)f1 y f2 d)ninguna de las anteriores

6. el voltaje que se mira en los terminales de una línea de transmisión desde la

carga a una distancia l = 𝜆⁄2

a) 0 voltios b) +V voltios c) –V voltios d) ninguna de las

anteriores

7. cual de las siguientes afirmaciones es correcta:

a)las redes de acoplamiento y los stubs son sistemas que sirven para acoplar
cargas a una línea de transmisión en cualquier frecuencia

b)las redes de acoplamiento y los stubs son sistemas que sirven para acoplar
cargas a una línea de transmisión en bajas frecuencias

c)las redes de acoplamiento y los stubs son sistemas que sirven para acoplar
cargas a una línea de transmisión en altas frecuencias

d)ninguna de las anteriores

8. cual de las siguientes afirmaciones es correcta

a) balun dispositivo que permite acoplar un sistema no balanceado a uno
balanceado o viceversa

b)duplexor dispositivo que permite el uso de una misma antena para

transmisión y recepción en diferentes frecuencias

c)la respuesta 1 mas la sentencia: permite un acoplamiento de impedancia y/o

stub

d)la respuesta 2 mas la sentencia evitar que las señales de transmisión

interfieran en recepción y las de recepción en transmisión.

e)ninguna de las anteriores

9. entre que valores varia el coeficiente de reflexión en una línea de

transmisión y cual es su expresión?

Γ=( ZL-Zo)/( ZL+Zo) ZL=∞ → Γ = 1

ZL=0 → Γ = −1

10.Entre q valores varia el VSWR y cual es su expresión?

1+|Γ|
𝑉𝑆𝑊𝑅 =
1−|Γ|

ZL=∞ → Γ = 1 → |Γ| = 1 → 𝑉𝑆𝑊𝑅 = ∞

ZL=0 → Γ = −1 → |Γ| = 1 → 𝑉𝑆𝑊𝑅 = ∞

ZL=0 → Γ = 0 → |Γ| = 0 → 𝑉𝑆𝑊𝑅 = 1 cuando la línea de transmisión es

acoplada ZL=Zo

Zin=Zo, Γ = 0 y toda la potencia incidente

es entregada a la Carga, sin importar la longitud de la linea

los valores que puede tomar es entre 1<VSWR<∞

11. Dibuje el circuito BALUM de relación 4:1

12. Dibuje el circuito típico de un duplexor de baja frecuencia. (utilizar

nomenclatura correcta)

15.- Defina en pocas palabras el método de las imágenes eléctricas: …………..

Consiste en que las ondas electromagnéticas de un radiador que inciden sobre una superficie

conductora, inducen en ella corrientes, bajo la acción de las cuales, aparece una onda reflejada

equivalente a la irradiada por la imagen eléctrica del radiador.

PRUEBA 4 :

1. La PIRE de un sistema es de 40 dBm. Determinar la Potencia de recepción a una

distancia de 10 Km, si el sistema trabaja a una frecuencia de 2 Ghz.

PIRE = PTx + GTx GRx = 0

PRx = PTx + GTx + GRx − FSI FSI = 93 + 20 log d ( Km ) + 20 log f (GHz )
PRx = PIRE + GRx − FSI FSI = 93 + 20 log(10) + 20 log(2)
PRx = 40 − 119 FSI = 119
PRX = −79dBm

PRX = −79dBm

2. ¿Qué es dbi y dbd, cuánto vale su relación?

La ganancia expresada en db teniendo como referencia el radiador isotrópico se

conoce con la unidad dbi.

La ganancia expresada en db teniendo como referencia el dipolo de longitud

resonante se conoce con la unidad dbd.

La relación es:

Gdipolo = 2.16dbi

3. Una antena dipolo es usada para recibir una transmisión polarizada

horizontalmente. ¿Debería la antena ser montada vertical u horizontalmente para
mejorar la recepción?

La antena debería ser montada horizontalmente

 c = f
c
 =típica para recibir una
4. Determinar la longitud exacta de una antena dipolo
f
transmisión de FM de 108 Mhz.
m 
3  108  s 
=
108  10 6  1 
c = f  s
 = 2.78m
c
=
f

m  L=
3  108  s  2
=
108  10 6  1 
 s L=
2.76
m
 = 2.78m
2
L = 1.39m


L=
2
L = 1.39m
L=
2.76
m
2
L = 1.39m
5. Si un receptor pudiera usar una antena ideal isotrópica, esta recibiría -40 dbm.
¿Cuánto se recibiría si una antena dipolo ideal de media longitud de onda fuera
usada?

-40 dbm.

6. Bosquejar los patrones de radiación para antenas de Hertz y Marconi.

Patrones de radiación para antenas de Hertz

 Patrón de radiación plano E. Patrón de radiación plano H.

Patrones de radiación para antenas de Marconi

Patrón de radiación plano E. Patrón de radiación plano H.

7. Un patrón de radiación es como se muestra en la figura. Determinar el ancho del

haz, relación frente-espalda, ¿es este patrón muy usado para un dipolo,
omnidireccional o antena directiva?

Ancho del Haz

  125uV 
dB1 = 20 log 
 1uV 
dB1 = 41.938
AH = 41.938 − 3
AH = 38.93dB

Relación Frente/ Espalda

 125uV 
dB1 = 20 log 
 1uV 
dB1 = 41.938
 25uV 
dB2 = 20 log 
 1uV 
dB2 = 27.958
Rf / e = dB1 − dB2
Rf / e = 41.93 − 27.95
Rf / e = 13.98

Este patrón es utilizado para una antena directiva

8. A un dipolo de 10 cm de longitud se le cambia su frecuencia de funcionamiento de 3

Mhz a 6 Mhz. ¿Cuál de las siguientes afirmaciones es cierta?

a) La directividad se duplica.
b) El área efectiva se divide por 4.
c) La resistencia de radiación se divide por 4.
d) La longitud efectiva se duplica.
e) Ninguna de las anteriores.

9. Un dipolo de longitud total 1cm, tiene a 300 Mhz una directividad de:

a) 1.5
b) 1.64
c) 2.41
d) 3.33
e) Ninguna de las anteriores.
10. La resistencia de radiación de un dipolo de longitud total 1 cm, a 300 Mhz es:

a) 73 ohm.
b) 300 ohm.
c) 0.078 ohm.
d) Ninguna de las anteriores.

PRUEBA 5 :

1.- Una antena de longitud resonante tiene una relación frente-espalda igual a:

a) 10 dB b) 1 dB c) 0 dB c) ninguna de las anteriores

2.- La eficiencia de pérdidas óhmicas de una antena:

a) Depende de su resistencia de radiación.

b) Depende de su resistencia de pérdidas óhmicas.
c) Depende de la frecuencia.
d) Todas las anteriores es correcta.

2.- Cuál de los dipolos mostrados a continuación no tiene un máximo de radiación para

a) b) c) 2 d) Ninguna de las anteriores

3.- El valor ideal de VSWR de un dispositivo de alta frecuencia es:

a) 0 b) 1 c) d) Ninguna de las anteriores

4.- A un dipolo de 10 cm de longitud se le cambia su frecuencia de funcionamiento de 3 MHz a

6 MHz, Cuál de las siguientes afirmaciones es cierta?

a) La directividad se duplica.
b) El área efectiva se divide por 4.
c) La resistencia de radiación se divide por 4.
d) La longitud efectiva se duplica.

5.- Para un dipolo elemental, disminuir sus dimensiones manteniendo la frecuencia de trabajo
significa disminuir;

a) La directividad.
b) El área efectiva.
c) La longitud efectiva.
d) El ancho de haz.
6.- Un dipolo de longitud total 0,5 m, tiene a 300 MHz una directividad de:

a) 1.64
b) 2.41
c) 3.33

CUESTIONES 1 :

EJERCICIOS

Una emisora de FM emite ala frecuencia de 100MHZ una PARA de 10kw. Utilizando un equipo
medidor de campo se recibe un voltaje de 50dbuv sobre su resistencia interna de 75 ohmios.
Este equipo tiene una antena de 3dbi de directividad y 75 ohmios de impedancia siendo su
resistencia de radiación 73 ohmios.
A que distancia de la emisora se encuentra el medidor de campo
Calcular el campo eléctrico en dbuv/m generado por la emisora a una distancia de 30km

a)541.81km
b)77.38dbuv
