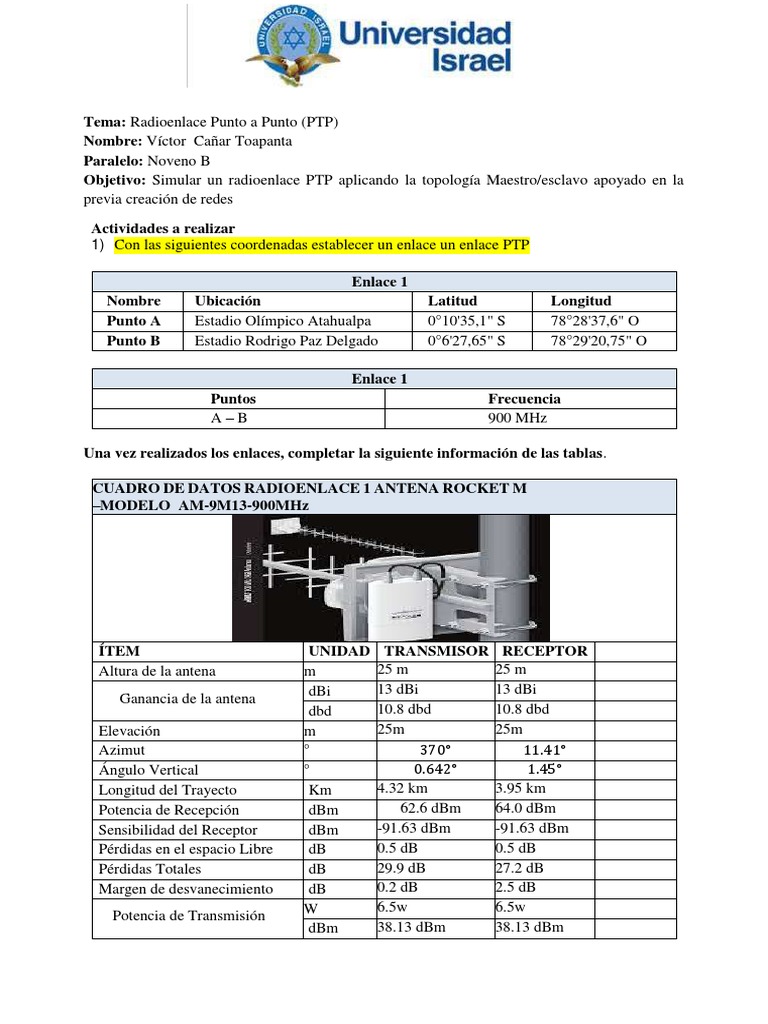

Tema: Radioenlace Punto a Punto (PTP)
Nombre: Víctor Cañar Toapanta
Paralelo: Noveno B
Objetivo: Simular un radioenlace PTP aplicando la topología Maestro/esclavo apoyado en la
previa creación de redes
Actividades a realizar
1) Con las siguientes coordenadas establecer un enlace un enlace PTP
Enlace 1
Nombre Ubicación Latitud Longitud
Punto A Estadio Olímpico Atahualpa 0°10'35,1" S 78°28'37,6" O
Punto B Estadio Rodrigo Paz Delgado 0°6'27,65" S 78°29'20,75" O
Enlace 1
Puntos Frecuencia
A–B 900 MHz
Una vez realizados los enlaces, completar la siguiente información de las tablas.
CUADRO DE DATOS RADIOENLACE 1 ANTENA ROCKET M
–MODELO AM-9M13-900MHz
ÍTEM UNIDAD TRANSMISOR RECEPTOR
Altura de la antena m 25 m 25 m
dBi 13 dBi 13 dBi
Ganancia de la antena
dbd 10.8 dbd 10.8 dbd
Elevación m 25m 25m
Azimut ° 370° 11.41°
Ángulo Vertical ° 0.642° 1.45°
Longitud del Trayecto Km 4.32 km 3.95 km
Potencia de Recepción dBm 62.6 dBm 64.0 dBm
Sensibilidad del Receptor dBm -91.63 dBm -91.63 dBm
Pérdidas en el espacio Libre dB 0.5 dB 0.5 dB
Pérdidas Totales dB 29.9 dB 27.2 dB
Margen de desvanecimiento dB 0.2 dB 2.5 dB
W 6.5w 6.5w
Potencia de Transmisión
dBm 38.13 dBm 38.13 dBm
Datos técnico de los equipos- Antena AM-9M13
A)Coordenadas de cada unidad en Radio Mobile
PUNTO A REPETIDORA 1 PUNTO B
6) Obtener el cálculo de coberturas en Radio Mobile, se debe utilizar el mapa de
caminos
ENLACE 1
Configuración del sistema para 900 MHz.
Configuración de los enlaces.
Parámetros Topología
Miembros Sistemas
Mapa de fotos aéreas y caminos
Pantalla de Radio Link para cada enlace
Enlace 1 Enlace 2
Imágenes de RMpath.
Enlace 1 Enlace 2
Enlaces exportados a Google Earth
Enlace 1 Enlace 2
El estudiante define los puntos que se utilizarán en los Enlaces 2 y 3 respectivamente
Enlace
2
Puntos Frecuencia
C–D 2,4 GHz
Enlace 2
Nombre Ubicación Latitud Longitud
Estadio Monumental Isidro 2°11'15.88"S 79°55'35.53"W
Punto C
Romero Carbo
Punto D Estadio George Capwell 2°12'26.53"S 79°53'40.55"W
Una vez realizados los enlaces, completar la siguiente información de las tablas.
CUADRO DE DATOS RADIOENLACE 1 ANTENA ROCKET M
–MODELO Rocket Dish RD-5G-2G24- 2.4GHz
ÍTEM UNIDAD TRANSMISOR RECEPTOR
Altura de la antena m 20 m 20 m
dBi 24 dBi 21.8 ddb
Ganancia de la antena
dbd 21.8 ddb 21.8 ddb
Elevación m 20 m 20 m
Azimut ° 121.58° 121.58°
Ángulo Vertical ° 0.044° 0.044°
Longitud del Trayecto Km 4.16km 4.16km
Potencia de Recepción dBm 38.4 dBm 38.4 dBm
Sensibilidad del Receptor dBm -91.73 dBm -91.73 dBm
Pérdidas en el espacio Libre dB 112.7dB 112.7dB
Pérdidas Totales dB 53.3 dB 53.3 dB
Margen de desvanecimiento dB 0dB 0dB
W 6.5 W 6.5 W
Potencia de Transmisión
dBm 38.13 dBm 38.13 dBm
Datos técnico de los equipos- Antena RD-2G24
A)Coordenadas de cada unidad en Radio Mobile
PUNTO C PUNTO D
6) Obtener el cálculo de coberturas en Radio Mobile, se debe utilizar el mapa de
caminos
Configuración del sistema para 2.4 GHz.
Configuración de los enlaces.
Parámetros Topología
Miembros Sistemas
Mapa de fotos aéreas y caminos
Pantalla de Radio Link para cada enlace
Imágenes de RMpath.
Enlaces exportados a Google Earth
El estudiante define los puntos que se utilizarán en los Enlaces 2 y 3 respectivamente
Enlace 3
Puntos Frecuencia
E–F 5 GHz
Enlace 3
Nombre Ubicación Latitud Longitud
Punto E Estadio Bellavista 1°14'44.52"S 78°37'19.69"W
Estadio Cooperativa de Ahorro y 1°18'36.53"S 78°43'36.86"W
Punto F
Crédito Mushuc Runa
Una vez realizados los enlaces, completar la siguiente información de las tablas.
CUADRO DE DATOS RADIOENLACE 1 ANTENA ROCKET
M –MODELO OMNI AMO-5G10 -5 GHz
ÍTEM UNIDAD Punto E REPET 1 REPET 2 RUNTO F
Altura de la antena m 30 m 29 M 40 m 30m
dBi -9.1 dBi 10 dBi 10 dBi 10 dBi
Ganancia de la antena
dbd -12 dbd 7.8 dbd 7.8 dbd 7.8 dbd
Elevación m 30 m 30 m 40m 30m
Azimut ° 173.83 ° 245.21 ° 258.95° 248.84°
Ángulo Vertical ° 1.89 ° 4.37 ° 2.04° 2.62°
Longitud del Trayecto Km 2.12 km 3.83 km 2.37km 6.98km
Potencia de Recepción dBm 93.8 dBm 78.6 dBm 75.0 dBm 78.9 dBm
Sensibilidad del Receptor dBm -91.3 dBm -91.3dBm -91.73 -91.73 dBm
dBm
Pérdidas en el espacio Libre dB 114.0 dB 119.1 dB 114.9 dB 124.3 dB
Pérdidas Totales dB 131.1 dB 135.5 dB 132.1 dB 136.0 dB
Margen de desvanecimiento 0 2.1 dB 00 dB 00 dB 00 dB
W 6.5 W 6.5 W 6.5W 6.5W
Potencia de Transmisión
dBm 38.13 38.13 dBm 38.13 dBm 38.13 dBm
dBm
Datos técnico de los equipos- Antena AMO-5G10
A)Coordenadas de cada unidad en Radio Mobile
PUNTO D REPETIDORA 1 REPETIDORA 2
REPETIDORA 3 PUNTO E
Obtener el cálculo de coberturas en Radio Mobile, se debe utilizar el mapa de
caminos
ENLACE 1 ENLACE 2
ENLACE 3 ENLACE 4
Configuración del sistema para 5 GHz.
Configuración de los enlaces.
Parámetros Topología
Miembros Sistemas
Mapa de fotos aéreas y caminos
Pantalla de Radio Link para cada enlace
Enlace 1 Enlace 2
Enlace 3 Enlace 4
Imágenes de RMpath.
Enlace 1 Enlace 2
Enlace 3 Enlace 4
Enlaces exportados a Google Earth
Enlace 1 Enlace 2
Enlace 3 Enlace 4
Análisis RED 1 Redactar un breve párrafo en el cual se analicen los resultados obtenidos en
la simulación
Los resultado obtenidos en la primera red se presentó un inconveniente es las irregularidad del
territorio en la que se encuentra el enlace, como solución se implementó una repetidora, en forma
de triángulo y se pudo realizar el enlace,
Como resultado del enlace obtuvo ganancia 10.8 dBi y elevación de las antenas 25 m y la
longitud de trayecto 8.27km
Análisis RED 2 Redactar un breve párrafo en el cual se analicen los resultados obtenidos en
la simulación
Los resultados obtenidos en la segunda red no se presentó ningún inconveniente ya que el terreno
en la que se realizó la simulación no presenta irregularidades y se pudo realizar el enlace
directamente entre punto C y D.
Como resultados del enlace se obtuvo ganancia de 24 dBi, una elevación de 20 mt de las antenas,
una longitud del enlace es de 4.16 km y potencia del receptor 38.4 dBm.
Análisis RED 3 Redactar un breve párrafo en el cual se analicen los resultados obtenidos en
la simulación
Los resultados obtenidos en la red 3, se tubo inconvenientes ya que las ubicación de los puntos
tienen irregularidades del terreno ya que esta zona presenta elevaciones de montañas y no se
puede hacer un enlace de forma directa por lo que se determinó en implementar 3 repetidoras en
distintos lugares incluso hay un enlace muy cerca
Como resultados del enlace se obtuvo ganancia de 10 dBi, una elevación de promedio de 30 mt
de las antenas, una longitud del enlace total es de 15.3 km y potencia del receptor 78 dBm un
promedio y sensibilidad -91.3 dBm.
Conclusiones
Los 3 enlaces propuestos se trabajó con antenas Rocket Dish para el enlace 1 MODELO AM-
9M13-900MHz y para el enlace 2 MODELO Rocket Dish RD-5G-2G24- 2.4GHz y para el
enlace 3 MODELO OMNI AMO-5G10 -5 GHz .
El enlace tres presenta más problema esto es por el territorio existe desniveles considerablemente
altos y consecuentemente las antenas se ubicaran a una altura aproximadamente de 30m, mientras
que el enlace 2 se puedo hacer un enlace directamente sí que recurrí a un repetidor,
Para los enlaces que necesitaron de repetidoras no se puede poner mas antenas en forma lineal se
recurrió a poner en forma de de triangulo,
