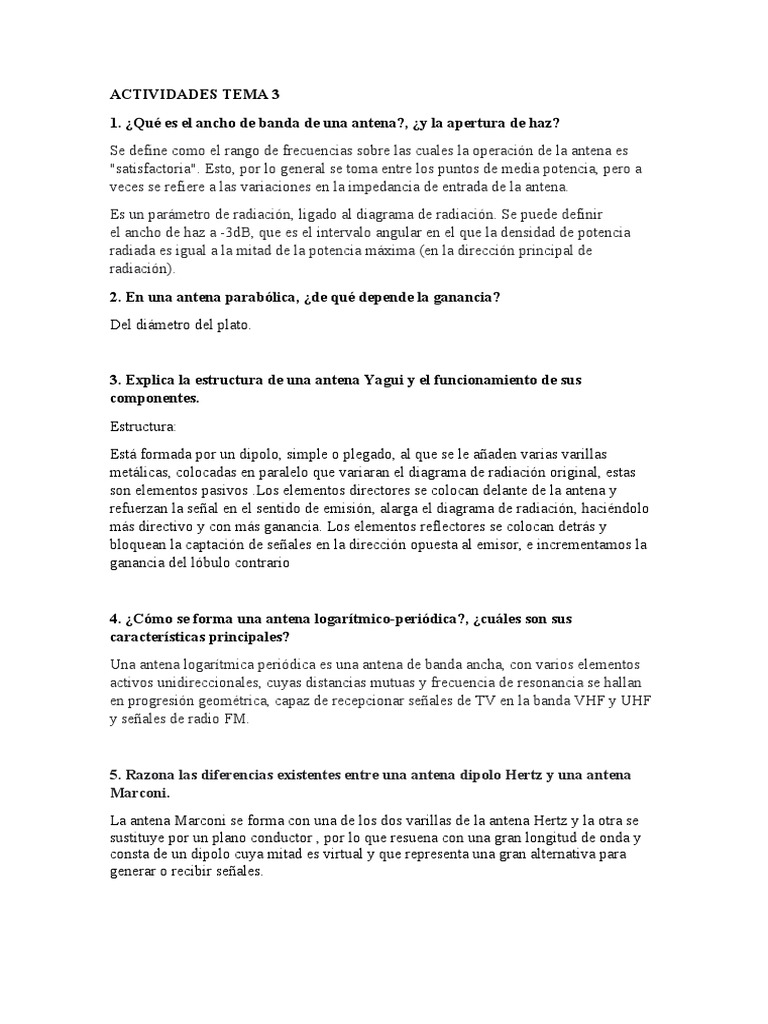

ACTIVIDADES TEMA 3
1. ¿Qué es el ancho de banda de una antena?, ¿y la apertura de haz?
Se define como el rango de frecuencias sobre las cuales la operación de la antena es
"satisfactoria". Esto, por lo general se toma entre los puntos de media potencia, pero a
veces se refiere a las variaciones en la impedancia de entrada de la antena.
Es un parámetro de radiación, ligado al diagrama de radiación. Se puede definir
el ancho de haz a -3dB, que es el intervalo angular en el que la densidad de potencia
radiada es igual a la mitad de la potencia máxima (en la dirección principal de
radiación).
2. En una antena parabólica, ¿de qué depende la ganancia?
Del diámetro del plato.
3. Explica la estructura de una antena Yagui y el funcionamiento de sus
componentes.
Estructura:
Está formada por un dipolo, simple o plegado, al que se le añaden varias varillas
metálicas, colocadas en paralelo que variaran el diagrama de radiación original, estas
son elementos pasivos .Los elementos directores se colocan delante de la antena y
refuerzan la señal en el sentido de emisión, alarga el diagrama de radiación, haciéndolo
más directivo y con más ganancia. Los elementos reflectores se colocan detrás y
bloquean la captación de señales en la dirección opuesta al emisor, e incrementamos la
ganancia del lóbulo contrario
4. ¿Cómo se forma una antena logarítmico-periódica?, ¿cuáles son sus
características principales?
Una antena logarítmica periódica es una antena de banda ancha, con varios elementos
activos unidireccionales, cuyas distancias mutuas y frecuencia de resonancia se hallan
en progresión geométrica, capaz de recepcionar señales de TV en la banda VHF y UHF
y señales de radio FM.
5. Razona las diferencias existentes entre una antena dipolo Hertz y una antena
Marconi.
La antena Marconi se forma con una de los dos varillas de la antena Hertz y la otra se
sustituye por un plano conductor , por lo que resuena con una gran longitud de onda y
consta de un dipolo cuya mitad es virtual y que representa una gran alternativa para
generar o recibir señales.
6. ¿Qué tipo de antena parabólica tiene un mayor rendimiento?
La antena offset debido a que no presenta zonas de sombra y puede llegar hasta 80%.
7. ¿Cuándo se puede utilizar un dispositivo multisatélite?
Para captar satélites con posición orbital del 12% como máximo de separación.
8. Localiza en Internet al menos una antena de cada uno de los tipos que se han
estudiado en la unidad. Copia las fotografías y compara sus características técnicas
con las ya estudiadas.
9. En una antena Yagui, ¿cuál es el elemento de mayor tamaño?
El reflector que coincide con la mitad de la longitud de onda.
10. ¿Qué significa la carga de viento de una antena?
El viento que soporta la antena en cuestión cuando esta puesta ya en un mástil.
11. ¿Qué tipo de polarización se utiliza para la recepción de la radio digital DAS?
Polarización vertical.
12. Un sistema receptor de televisión vía satélite colectivo desea recibir los canales
procedentes de los satélites Astra [situado en 190 E], Hispasat [300 W] y Eutelsat
[100 E]
-¿Cuál es el mínimo número de antenas que se puede utilizar para recibir la señal
de los tres satélites?
El numero mínimo de antenas es 2.
-¿Por qué?
Porque con 1 solo podrías obtener 2 la del satélite Astra y la del satélite eutelest
pero como el satélite Hispasat esta en otra zona del arco polar se necesita otra
para recibir su señal.
13. Observa la Figura 3.31 y contesta:
-¿A qué tipo pertenece cada una de las antenas?
Las 2 son antenas yagui la superior es para UHF y la del centro para VHF, abajo hay
una de dipolo plegado para la captación de señales FM.
-¿De cuántos emisores está llegando la señal de televisión?
Llegan en una sola dirección ya que solo hay una antena y es hacia donde apunta.
-¿Cuál de las antenas tendrá una menor ganancia?
La de doble plegado ya que su número de direcciones es menor.
-¿Cuál tendrá una mayor directividad?
La de televisión.
-¿Cuál recibe ondas de menor frecuencia?
La que tiene el dipolo más grande que en este caso.
14. Identifica los componentes de la Figura 3.32 en tu cuaderno: lóbulo principal,
lóbulos secundarios, apertura de haz, relación delante/atrás.
Lóbulo principal, lóbulos secundarios, apertura de haz, relación delante/atrás.
15. ¿De qué tipo es el dipolo que se utiliza como elemento activo en las antenas
receptoras de televisión vía satélite? Si en estas comunicaciones se transmiten
señales de unos 12 MHz de frecuencia, ¿cuál será el tamaño de
este elemento activo?
Dipolo marcom.
3 · 108 / 12 · 109 = 2,5 cm.
16. Enumera las características de las líneas de transmisión, explicándolas
brevemente.
Impedancia: Es un parámetro que se mantiene constante con la frecuencia y se utiliza
de 75 en radio y televisión
Atenuación: a medida que se avanza en el cable las señales van perdiendo su energía y
la atenuación cambia con la frecuencia.
Eficacia del apantallamiento: una pantalla de protección que garantizará la calidad de
las señales que se transportan por el cable. Se mide en tanto por ciento
Radio mínimo de curvatura: Si no respetamos este radio mínimo al instalarlo,
aparecerán desadaptaciones de la impedancia del cable, y aumentará sensiblemente su
atenuación.
Características físicas: son las que afectan a las dimensiones del cable y los materiales
que lo forman.
17. ¿Cuál es la impedancia característica de los cables que se emplean en las
instalaciones de recepción de radio y televisión?
75 ohm.
18. La atenuación es un parámetro de los cables coaxiales, pero ¿siempre es
constante?
La atenuación de un cable coaxial aumenta a medida que aumenta la frecuencia de la
señal que lo atraviesa. No se trata de un parámetro constante.
19. ¿Qué características debe tener un cable coaxial para poder utilizarlo en
instalaciones receptoras de radio y televisión dentro de una ICT?
Un cable con doble malla y aislante de espuma de polietileno.
20. ¿Qué tipo de línea de transmisión es el más adecuado para transportar una
señal de 5 GHz?
La guía de ondas.
21. ¿Existe alguna diferencia entre los cables coaxiales que se montan en
instalaciones interiores respecto de los que se instalan a la intemperie? Razona tu
respuesta.
La diferencia fundamental se encuentra en el material del que está fabricada la cubierta
exterior del cable suele ser de PVC que soporta mejor las inclemencias del tiempo y no
se degrada con el paso de los años.
