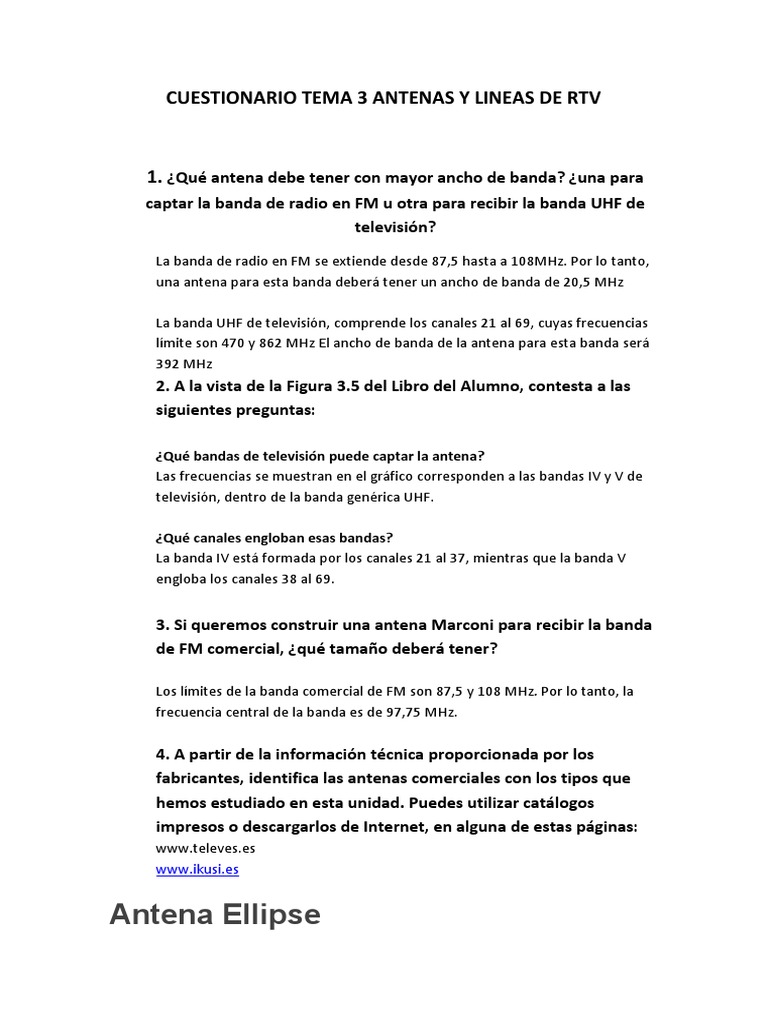

CUESTIONARIO TEMA 3 ANTENAS Y LINEAS DE RTV

1. ¿Qué antena debe tener con mayor ancho de banda? ¿una para
captar la banda de radio en FM u otra para recibir la banda UHF de
televisión?
La banda de radio en FM se extiende desde 87,5 hasta a 108MHz. Por lo tanto,
una antena para esta banda deberá tener un ancho de banda de 20,5 MHz

La banda UHF de televisión, comprende los canales 21 al 69, cuyas frecuencias

límite son 470 y 862 MHz El ancho de banda de la antena para esta banda será
392 MHz
2. A la vista de la Figura 3.5 del Libro del Alumno, contesta a las
siguientes preguntas:

¿Qué bandas de televisión puede captar la antena?

Las frecuencias se muestran en el gráfico corresponden a las bandas IV y V de
televisión, dentro de la banda genérica UHF.

¿Qué canales engloban esas bandas?

La banda IV está formada por los canales 21 al 37, mientras que la banda V
engloba los canales 38 al 69.

3. Si queremos construir una antena Marconi para recibir la banda

de FM comercial, ¿qué tamaño deberá tener?

Los límites de la banda comercial de FM son 87,5 y 108 MHz. Por lo tanto, la
frecuencia central de la banda es de 97,75 MHz.

4. A partir de la información técnica proporcionada por los

fabricantes, identifica las antenas comerciales con los tipos que
hemos estudiado en esta unidad. Puedes utilizar catálogos
impresos o descargarlos de Internet, en alguna de estas páginas:
www.televes.es
www.ikusi.es

Antena Ellipse
Antena DAT BOSS
Antena DAT BOSS LR
HDTF-C60V
 MODELO PRECIO IMPEDANCIA GANANCIA(db) RUIDO CARGA RELACION ANCHO DEL CONSUMO
VIENTO D/A(db) HAZ(grados) (mA)
TELEVES Ellipse No 38 96 >20 30 40
aparece 132

Dat Boss No 17 120 >20 30 40

aparece 165
Dat Boss No 19 141 >25 27 40
LR aparece 194
IKUSI HDTF- No 17 105 >20
C60V aparece 150
