3 Tormentas

TORMENTAS

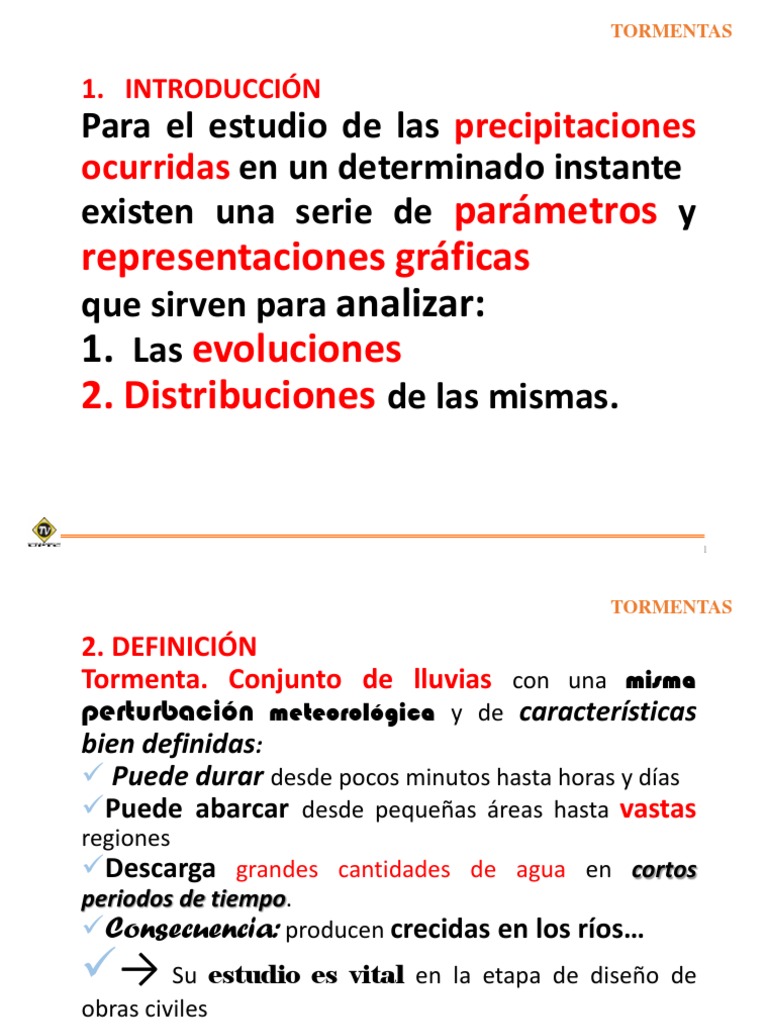

1. INTRODUCCIÓN
Para el estudio de las precipitaciones
ocurridas en un determinado instante
existen una serie de parámetros y
representaciones gráficas
que sirven para analizar:
1. Las evoluciones
2. Distribuciones de las mismas.
1
TORMENTAS
2. DEFINICIÓN
Tormenta. Conjunto de lluvias con una misma
perturbación meteorológica y de características
bien definidas:
 Puede durar desde pocos minutos hasta horas y días
Puede abarcar desde pequeñas áreas hasta vastas
regiones
Descarga grandes cantidades de agua en cortos
periodos de tiempo.
Consecuencia: producen crecidas en los ríos…
→ Su estudio es vital en la etapa de diseño de
obras civiles
 ►asegurar su funcionabilidad y vida útil.
2
TORMENTAS
2. Definición
Periodo de retorno: probabilidad de que un suceso
ocurra una vez en un periodo de N años.
Probabilidad: es la posibilidad de que un evento se efectúe
o de que no se realice y se expresan como fracciones o
decimales que se encuentran en el rango de cero a uno
P = 0: significa que algo nunca va ha suceder
P = 1: indica que algo va a suceder siempre.
3
TORMENTAS
2. Definición
Importancia del análisis
Importante en el diseño de obras de ingeniería
hidráulica
Drenajes
Q máximos para el diseño de aliviaderos de
represas o en control de torrentes
Diseño de la luz de un puente
Conservación de suelos
Sección transversal de alcantarillas, box, etc.
(obras de drenaje)
4
TORMENTAS
“NUNCA LA
SABIDURÍA DICE UNA
COSA Y LA
NATURALEZA OTRA”
5
TORMENTAS
3. ELEMENTOS FUNDAMENTALES DE LAS
TORMENTAS
Acorde a la utilidad que presentan para el diseño:
a. Intensidad (I)
Cantidad de agua caída por unidad de tiempo (mm/h)
Importancia de este valor:
A igualdad de intensidad,
las lluvias que originan mayor caudal
en un determinado punto son aquellas cuya duración
es, al menos, igual al tiempo de concentración de
la cuenca.
OJO
6
TORMENTAS
3. ELEMENTOS FUNDAMENTALES DE LAS TORMENTAS
b. Duración (D)
•Duración de la tormenta. Tiempo
total transcurrido desde inicio
hasta final de la misma.
•Intervalo de duración. Tiempo
transcurrido entre dos cambios
de intensidad (pendiente)
dentro de la tormenta.
7
8
TORMENTAS
3. Elementos fundamentales de las tormentas
• Periodo de duración. Periodo de tiempo adoptado dentro
del total que dura la tormenta.
Pueden ser 5, 10, 15, 20, 30, 60, 120, 240, 360 minutos
c. Frecuencia (F). # de veces que se repite una tormenta
de I y D definida en un periodo de tiempo (+o-) largo (años).
La determinación de I y D de una tormenta se realiza
con base al análisis del pluviograma de ella
La F requiere del análisis de una serie de tormentas

en una estación dada.
9
TORMENTAS

El pluviograma consta de:
Escala horizontal. Se registra el tiempo transcurrido
(General/ entre 7:00 y 7:00 del día siguiente)
Escala vertical. Corresponde a altura de lluvia (0 -10 mm)
El registro se realiza en una faja a través de líneas:
•Inclinadas cuando hay lluvias
• Verticales cuando el trazador alcanza el nivel máximo,
por lo que el aparato se desplaza verticalmente hacia abajo,
para alcanzar el limite inferior y posteriormente continuar el
registro
• Horizontales cuando no hay lluvias.
10
TORMENTAS
11
TORMENTAS
El inicio y fin de una tormenta se identifican por estar
precedidos y seguidos, respectivamente, de periodos
considerables de tiempo sin lluvias.
A lo largo de las tormentas se producen cortos periodos
de tiempo sin lluvias, mientras continúe la
perturbación meteorológica lo que suceda en ella
pertenece al mismo fenómeno.
Interpretación:
.
El propósito del análisis es llegar a establecer Imáx de una
tormenta para cada uno de los periodos de
duración seleccionados.
12
TORMENTAS
Para ello: ubicar los puntos de cambio de pendiente y los
trazos por ellos delimitados, los que se caracterizan por:
El intervalo de duración: t = t2 – t1
Cantidad de lluvia: P = p2 – p1
Intensidad del tramo: I = p/t
La I corresponde a la pendiente del tramo
 Cada cambio dePend. corresponde a un cambio de I dentro de la
misma tormenta.
13
TORMENTAS
4. HIETOGRAMA
Hietograma confeccionado en base a los criterios de
estadística
Gráfica: en ordenadas las I
En abscisas el tiempo en el que sucedieron.
puede establecer:
A partir de este se
La hora en la que la tormenta adquirió su

máxima I
su valor (Imáx.)
El tiempo en el que se mantuvo.
14
TORMENTAS
200
186.32
150
122.14
Intensidad (mm/h)
100 86.25
64.15
49.58
50 39.47
32.16
22.54 26.72
16.67 19.28
14.56
0
1 2 3 4 5 6 7 8 9 10 11 12
Bloques de 5 minutos
15
TORMENTAS
Curva masa de precipitación
16
TORMENTAS
Hietograma
17
TORMENTAS
4. HIETOGRAMA
En las Figuras anteriores se puede comprobar que las
intensidades se han obtenido dividiendo los intervalos de
precipitaciones horarias por una hora.
Ejemplo:
La intensidad producida entre la primera y la segunda
hora del aguacero se ha obtenido dividiendo:
El valor del incremento de la precipitación acumulada
(3 mm – 1 mm = 2 mm)
Y el incremento de tiempo (1 hora).
En consecuencia, la intensidad obtenida es 2 mm/h,
tal y como se refleja en el hietograma
correspondiente.
18
TORMENTAS
5. ANÁLISIS DE TORMENTAS
5.1. Intensidades máximas
Se determina I máximas de una tormenta para

varios períodos de duración porque I varían
constantemente.
Imax = dP / dt
dP = Lluvia recogida durante un período de
duración
dt = Período de duración
A > dt < I por unidad de tiempo y viceversa, para
un mismo dP.
19
TORMENTAS
Para determinar las Imáx. contemplar períodos de

duración de 5, 15, 20, 30, 60, 120, 240, 360 minutos
Base de Imáx:
Para cada dt, realizar todas las

combinaciones posibles de I
consecutivas.
Se adopta como Imáx. el > de los resultados obtenidos.
20
TORMENTAS
Procedimiento:
Análisis de frecuencia de las tormentas
Conocida la I y D de las tormentas, se determina la F con
que una determinada tormenta se va ha repetir con el
tiempo, así:
►Analizar una serie de tormentas registradas en una
estación dada, conformando registros
históricos de Imáx. para cada dt.
►Las I deben ser máximas maximorum (El > valor
de todas las Imáx. de cada dt).
21
1. PRECIPITACIÓN
►Ordenar en forma decreciente e independientemente

del tiempo los valores de Imáx. correspondiente a cada dt
y calcular F.
𝒎
F=
𝒏+𝟏
m = número de orden
n = número total de años de observación
F = frecuencia
F es el # de veces en que la I es
alcanzada o superada dentro del
período de observación.
22
1. PRECIPITACIÓN
En base a F se determina el período de retorno (Tr)
→ tiempo en el cual se espera la ocurrencia de un
suceso de = o > magnitud al valor en análisis por una
sola vez (años).
𝟏
𝑻𝒓 =
𝑭
Existe relación entre:
Tr y F TRABAJO
F con m y n.
Deducción: en una serie determinada se tendrán
tantos valores de Tr cuantos registros (n) existan.
23
1. PRECIPITACIÓN
Tr es un valor conocido, lo que se desea es

conocer la magnitud del evento que
corresponde a dicho Tr.
Problema: cuando la serie no abarca al Tr
solicitado = hacer extrapolaciones.
Ejemplo: a partir de un registro de 20 años extrapolar un valor
para un Tr de 100 años.
o Que hacer: buscar la distribución de probabilidad teórica que
más se ajuste a los datos medidos y usar esta función para la
j extrapolación.
o
24
1. PRECIPITACIÓN
1.3. CÁLCULO DE LA PRECIPITACIÓN MEDIA
PRECIPITACIONES
20 100
TIEMPO
25
1. PRECIPITACIÓN

En hidrología las más usadas: Normal, Log normal, Pearson III, y
Gumbel (diseñada para análisis de valores extremos
especialmente para series anuales), usa:
0.5
1 σ 𝑋2 − σ 𝑋 2
𝑌 = −𝐿𝑛 −𝐿𝑛 1 − 𝑁
𝑇𝑟 𝑑𝐼 =
𝑁−1
σ𝑌 0.5
Yn= σ 𝑌−𝑌𝑛 2 𝑑𝐼
𝑁 Sn= X= 𝑋𝑚 + ∗ 𝑌 − 𝑌𝑛
𝑁 𝑑𝑛
Y= variable reducida
Tr = tiempo de retorno
Xm = Valor medio de la variable en análisis
dI = desviación estándar respectiva
CONSULTA,
Yn = media de los N valores de Y concepto y
Sn = desviación estándar de los mismos. ejemplo
Los valores de Yn y Sn se determinan de una tabla
26
TORMENTAS
5. ANÁLISIS DE TORMENTAS
Paso 1.
Se parte de un p1uviograma, es decir el registro de un
p1uviógrafo, como el de la figura siguiente
OJO
27
TORMENTAS
Paso 2.
Se hace la siguiente tabulación, a partir del p1uviograma.
28
TORMENTAS
Hora. Se anotan las horas en que cambia la intensidad.
Intervalo de tiempo. Es el intervalo entre las horas de la primera
co1umna.
Lluvia parcial. Es la lluvia caída en cada intervalo de tiempo. Se
determina por diferencia.
Intensidad. Es la precipitación referida a 1 hora, para cada intervalo
de tiempo.
Se obtiene mediante una regla de tres.
Para el segundo intervalo, por ejemplo:
29
TORMENTAS
Paso 3.
Se dibuja el gráfico intensidad – tiempo (histograma).
El histograma permite apreciar más objetivamente cómo
varía la intensidad durante la tormenta.
30
TORMENTAS

Paso 4.
Se calcula la intensidad máxima para diferentes
periodos de duración (10, 30, 60, 120, y 240
minutos).
a. Por ahora la intensidad máxima: 10.2 mm/h durante
50 min.
Luego la intensidad máxima para períodos de
duración de 10´ y 30´ es 10.2 mm/h.
b. Para 60 min. faltan 10 min.
Hay que buscar antes o después de los 50 min la
intensidad máxima inmediata inferior:
31
TORMENTAS

Paso 4.
32
TORMENTAS

Paso 4.
8.6 mm/h durante 70 min .
Luego, la intensidad máxima para 60
min. será:
c. Análogamente, para 120 min.
33
TORMENTAS
d. Para 240 min.
Después del paso 4 se tiene la siguiente tabla:
Falta ver cómo se determina la frecuencia.

Para esto, se procede a analizar todas las tormentas caídas
en el lugar siguiendo el proceso ya indicado;
es decir que para cada tormenta se halla la intensidad
máxima en diferentes periodos de duración.
34
TORMENTAS
Paso 5.
Se tabulan los resultados en orden cronológico, tomando la
intensidad mayor de cada año para cada período de
duración.
35
TORMENTAS
Paso 6.
Procediendo por separado para cada período de duración, se
colocan en orden decreciente, prescindiendo del año, los
valores de la tabla última.
36
TORMENTAS
Paso 7.
Se construyen las curvas intensidad-duración-frecuencia.
37
TORMENTAS
Uso de estas curvas (ejemplos)
En este lugar es probable que se presente una tormenta de
intensidad máxima = 72 mm/h. para un período de
duración de 30 min., cada 15 años en término medio.
En este lugar, la intensidad máxima para un período de
duración de 120 min. y período de retorno de 30 años es 44
mm/h.
A las tormentas de frecuencias 1/15, 1/10, 1/5, etc. se les
llama "tormenta de los 15, 10, 5 años", etc.,
respectivamente.
La probabilidad de que un año cualquiera se presente una
tormenta de magnitud ≥ que la magnitud de la tormenta de
los 5 años, es:
1/5 = 0.20 = 20 %.
38
TORMENTAS
MICROTALLER
39
TORMENTAS
5.2. ESTUDIO DE UNA TORMENTA

Es necesario determinar las variaciones
de las tormentas en el tiempo
• De esas variaciones depende el diseño de
obras hidráulicas
• Estas variaciones se estudian mediante:
√Hietograma
√Curva masa de precipitación.
40
TORMENTAS
5.1.1. Diagrama de masas
Cantidad acumulada de agua caída, en
ordenadas
Abscisas el tiempo al que corresponden.
La pendiente a la curva en cualquier punto
representa la I instantánea de la lluvia considerada
• La curva masa es la integral del hietograma.
41
TORMENTAS
42
TORMENTAS
Curva masa de precipitación en una estación, se extrae
directamente del pluviograma.
Si en una zona hay instalados un pluviómetro registrador y
otros no registradores, próximos al primero, es posible obtener
también las curvas masa para los no registradores.
Para ello se
supone que la curva masa de la precipitación en un
pluviómetro no registrador es proporcional en la
forma a la del pluviómetro registrador, excepto en lo que se
define de otra manera por las lecturas observadas y las notas.
En la fig. siguiente se han dibujado las curvas masa de la
precipitación en cuatro estaciones próximas entre si (A,
B, C, D),de las cuales sólo la estación A es registradora.
43
TORMENTAS

Ejemplo
B. Febrero 16 empezó a las 9 p.m.
17 terminó a las 9.30 a.m.
empezó a las 11 a.m.
terminó a la 1 p.m.
medida a las 6 p.m. = 5.56”
C. Febrero 16 empezó a las 11 p.m.
17 medida a las 6 p.m. = 2.06”
D. Febrero 16 empezó a las 10 p.m.
17 medida a las 8 a.m. = 3.40"
terminó a la 1.30 p.m.
medida a las 6 p.m. = 4.06"
44
TORMENTAS
A = pluviómetro registrador
B, C, D = pluviómetros no registradores con medida diaria a las 6 p.m.
CURVAS MASA DE
PRECIPITACIONES
45
1. PRECIPITACIÓN

Análisis de valores extremos
En muchas aplicaciones hidráulicas la probabilidad de que
ocurra una precipitación extrema , como
por ejemplo la precipitación caída en un período de 24
horas, es muy importante.
Para obtener la frecuencia de
recurrencia de una determinada precipitación
máxima caída en un determinado período de
tiempo se realiza un análisis de frecuencias.
46
1. PRECIPITACIÓN

El análisis de frecuencias consiste en:
asignar frecuencia relativa a cada
una
precipitación máxima de una serie de n años,
de tal forma que dicha frecuencia indica la probabilidad de que
dicha precipitación máxima se ha igualado o superado en la serie de
n años.
Los pasos a seguir son los siguientes:
47
1. PRECIPITACIÓN
a. Ordenar de mayor a menor todos los datos,
incluyendo aquellos que se repiten
b. Asignar a cada valor un número ordinal que
representa el número de veces que dicho valor se
ha igualado o superado.
c. A cada valor asignarle la probabilidad
m = Número ordinal
n = Número de datos totales correspondientes a los n años.
48
1. PRECIPITACIÓN

d. Al ser P una frecuencia, la inversa representa el período de
recurrencia T o intervalo de tiempo que transcurre entre la
ocurrencia de dos eventos similares
T = 1/P
e. Dibujar gráfico:
Eje x los períodos de retorno en escala semilogarítmica
Eje Y normal, las precipitaciones máximas
La función de distribución que seobtiene es
aproximadamente una recta, es decir, todos
los puntos se alinean en una recta.
49
1. PRECIPITACIÓN
Para inferir la precipitación máxima para un período de

retorno desconocido, únicamente habrá que llevar dicho
valor de T al gráfico leer el valor de la precipitación máxima
Para aquellos valores que se repiten
se asignará como probabilidad la mayor
frecuencia relativa;
es decir, a cada valor que se repite se le
asignará también un número ordinal
con el que se podrá calcular la frecuencia
relativa.
50
1. PRECIPITACIÓN
La probabilidad de que dicho

valor se iguale o supere
será el número de veces que se ha
producido dicha precipitación,
o se ha superado,
entre el número total de datos de
la serie.
51
1. PRECIPITACIÓN
Ejemplo:
En una estación dada se han recogido las máximas
precipitaciones anuales dadas en 24 horas en una serie de 22
años.
Se quiere saber cual sería la máxima precipitación esperada
para un período de retorno de 13 y 50 años.
Precipitaciones máximas anuales (cm) en 24 horas.
52
1. PRECIPITACIÓN
En la Tabla siguiente se muestran los datos

ordenados de mayor a menor con:
Su número ordinal asignado
La probabilidad
El período de recurrencia.
El dato 8.9 que se repite se contabiliza dos veces
con los números ordinales 13 y 14,
pero se le asigna la probabilidad o frecuencia
relativa mayor,
que corresponde al número ordinal más alto,
que en este caso es 14.
53
1. PRECIPITACIÓN
Cálculo del período de retorno
ojo
54
Curva de frecuencias de lluvia1. PRECIPITACIÓN
55
1. PRECIPITACIÓN
Relaciones I - D – F
Las curvas Intensidad– duración- frecuencia representan, para
un período de recurrencia dado, (T), la intensidad media
máxima (I), en función del intervalo de referencia, (Δt)
(Figura siguiente).
El período de recurrencia o período de retorno de
una intensidad I en un intervalo Δt, es el número medio de
años que transcurren entre la presentación sucesiva de
dos intensidades iguales o mayores que I, en ese mismo
intervalo.
Las curvas de intensidad se alejan del origen de
coordenadas a medida que aumenta el período de
retorno.
56
1. PRECIPITACIÓN
57
1. PRECIPITACIÓN
La intensidad media máxima correspondiente a una
duración Δt es un parámetro fundamental para el
diseño de determinadas obras de desagüe.
Los resultados del estudio de la intensidad media máxima
de diferentes aguaceros se pueden expresar mediante las
curvas intensidad-duración-frecuencia.
A veces es necesario, como por ejemplo en el estudio de
los hidrogramas de crecidas, estudiar:
La distribución en la superficie de la cuenca
La distribución en el tiempo
mientras transcurre el aguacero.
58
1. PRECIPITACIÓN

En estos casos la representación de las
precipitaciones en función de la
superficie y duración de diferentes
intervalos de tiempo son muy
útiles.
Son las denominadas curvas
precipitación-área-duración.
59
1. PRECIPITACIÓN
Gumbel permite establecer la Imáx. que se daría en el sitio
de monitoreo de lluvias, para una D de la lluvia y un Tr
específicos, pudiéndose determinar:
Relación Intensidad – Duración
Inversamente proporcional: a pequeñas D > I y viceversa.
→Analizar primero cortas D hasta varias horas (5, 10, 15,
20, 30, 45 minutos y 1 , 2, 3, 6 , 12, 24 horas).
5´: intervalo de tiempo mínimo del que se puede realizar
lecturas del registro pluviográfico con una aceptable precisión
24h: para D mayores se puede utilizar los registros de los
pluviómetros.
60
RELACIÓN F Y Tr 1. PRECIPITACIÓN
61
1. PRECIPITACIÓN
Relación Intensidad - Período de Retorno
Directamente proporcional: a > Tr > I y viceversa.
Para el análisis se establece el período con el que se
suceden adoptándose 5, 10, 15, 20, 25, 50, 100 y 500 años.
Curvas Intensidad – Duración – Frecuencia
Representación gráfica de los resultados obtenidos del
análisis probabilístico de intensidades
Ordenadas: Imáx. probables
Abscisas: D de la lluvia
Para cada Tr
considerado, obteniéndose una
familia de curvas I - D – F
62
1. PRECIPITACIÓN
Cabe indicar que formar las series

anuales es un proceso largo y
laborioso, que involucra el examen
cuidadoso de los rollos
pluviográficos, la lectura de los
valores, la digitación de la
información, la contrastación y
verificación de los valores leídos
con los registros pluviométricos
cercanos y el análisis de las 63
1. PRECIPITACIÓN
A veces es mucho más económico tener una

falla periódica que diseñar para una lluvia muy
intensa.
Sin embargo, cuando se presentan
posibilidades de pérdidas de vidas humanas, el
diseño deberá corresponder a eventos de
magnitudes superiores a las máximas
conocidas.
En consecuencia, la información sobre la
cantidad, intensidad duración y recurrencia de
las tormentas es necesaria para las obras
hidráulicas de la ingeniería
64
1. PRECIPITACIÓN
65
1. PRECIPITACIÓN
Escalas aritméticas:
Curva asintótica, dificultad para interpretar los resultados
Escalas logarítmicas:
Alineamientos rectos, facilitan la lectura de resultados
66
1. PRECIPITACIÓN
67
1. PRECIPITACIÓN

En la Figura siguiente se
representa la curva de
del día 11 de Octubre
intensidad-duración-frecuencia
de 1993 cuyos datos se encuentran en la hoja
informativa de datos pluviométricos
Se han calculado las intensidades
correspondientes a 10, 20, 30, 60, 120, 360 y
720 minutos dividiendo la
precipitación máxima que figura (3.1,
4.5, 5.1, 6, 9,12.3,12.3 mm) por los
intervalos anteriores de tiempo.
68
Curvas Intensidad-duración-frecuencia 1. PRECIPITACIÓN
69
1. PRECIPITACIÓN
Si esta misma curva se repite T años, la

frecuencia de recurrencia será 1/T.
En la Figura también se ha representado las
intensidades máximas de todo el mes
de octubre, que corresponde al día 4 de Octubre donde la
precipitación alcanzada es la mayor de todas en el mes (Total
diario: 32.6 mm)
70
1. PRECIPITACIÓN
Ecuaciones de intensidad
Para eliminar la subjetividad al interpolar gráficamente en las
curvas I–D-F, existen expresiones matemáticas que las
representan
En general, para dibujar estas curvas se determinan las
intensidades medias máximas para los diferentes
intervalos de una serie larga de años, y,
posteriormente, para cada intervalo se calculan las
intensidades correspondientes para
distintos períodos de retorno.
71
1. PRECIPITACIÓN
• Formula de Talbot (1904)
𝑎
𝐼=
𝑡+𝑏
I = Intensidad máxima probable

T = tiempo estimado de duración de la lluvia con
intensidad I
ayb = Constantes que dependen de la región y el Tr
Para obtener a y b se despejan:
a=I*t + I*b
Si se reemplazan las Imáx. (I) y su respectiva
duración t para el Tr en análisis, se obtiene una serie
de ecuaciones con dos incógnitas (a y b).
72
1. PRECIPITACIÓN
El sistema de ecuaciones se resuelve realizando todas las
combinaciones posibles, obteniéndose una serie de valores de a y b.
Los valores a intervenir en la ecuación general corresponden a la
media de los obtenidos.
Las constantes a y b son estimadas para cada Tr por lo que la
metodología debe aplicarse independientemente a la información
agrupada en cada Tr.
73
1. PRECIPITACIÓN
• Formula de Grisollet
Los logaritmos de la I y del intervalo de la D
mantienen una relación lineal:
𝑐
𝐼= 𝑑
𝑡
c y d son coeficientes característicos del sector.
Aplicando logaritmos:
Log I = Log c – d * Log t
La ecuación original se transforma en una ecuación lineal
Y=α+β*X en la que:
Y = Log I
α = Log c
β=-d
X = Log t
74
1. PRECIPITACIÓN
Los coeficiente c y d se obtienen mediante

un análisis de regresión lineal siendo:
c = antilogaritmo de α
d=-β
El análisis se realiza con la información
correspondiente a cada Tr, por lo que en cada
estación habrán tantas ecuaciones como Tr se
consideren.
75
1. PRECIPITACIÓN

• Formula exponencial o americana.
Expresa las intensidades con la relación:
𝑇𝑟 𝑒
𝐼=𝐾 𝑓
𝑡
característicos del
K, e y f coeficientes
entorno donde está ubicada la
estación.
Su valoración puede realizarse a través de:
76
1. PRECIPITACIÓN
Análisis numérico
Si se asume que:
A= 𝐾 ∗ 𝑇𝑟 𝑒 Entonces:
𝑇𝑟 𝑒 𝐴
𝐼=𝐾 𝑓 𝐼= 𝑓
𝑡 𝑡
Al aplicar logaritmos:
Log A = Log K + e * Log Tr

Log I = Log A – f * Log t
77
1. PRECIPITACIÓN
Conclusión:
Debido a la relación lineal existente entre los logaritmos
de las variables, si se construyen las curvas I-D-F en papel
Log – Log, la gráfica resultante será una línea recta.
La ecuación de Grisollet y la fórmula americana, en su forma
reducida, son análogas por lo que puede aplicar el análisis de
mínimos cuadrados para encontrar el valor de los
coeficientes.
El proceso de calculo comprende un cuadro en el que:
Y = Log I
X = Log t
Luego calcular los coeficientes α1 y β1, aplicando los mínimos
cuadrados
78
1. PRECIPITACIÓN
Determinar el valor de A y f con:
α1 = Log A → A = Antilogaritmo de α1
β1 = - f → f = - β1
Este procedimiento se aplica a todos los datos agrupados en

cada Tr considerados.
Al final el valor de f que interviene en la ecuación general es la
media de los valores obtenidos.
Obtenido A, para cada uno de los Tr considerados, se desarrolla
la expresión
A = K * Tre
79
1. PRECIPITACIÓN

Por logaritmos se convierte en lineal, lo que permite
calcular los valores de K y e aplicando nuevamente los
mínimos cuadrados, considerando esta vez:
Y = Log A
X = Log Pr
Se obtiene α2 y β2
Se calcula el valor de K y e aplicando:
α2 = Log K → K = Antilogaritmo de α2
β2 = e → e = β2
Finalmente reemplazar K, f y e en la forma general y
obtener la expresión de la ecuación de Imáx. de la
estación en análisis.
80
1. PRECIPITACIÓN
Mínimos cuadrados
81
1. PRECIPITACIÓN
Análisis gráfico
Parte de: construir curvas I-D-F en papel log-log, éstas se
agrupan en torno a una línea recta →dos casos:
Una recta con una sola pendiente
Valoración de e
Se identifica en el grupo de datos graficados los intervalos de
duración extremos (máximo = tmax y mínimo = tmín)
Con estos, interpolar en las curvas I-D-F las intensidades IT10 e
IT100 (Tr 10 y 100 años)
Con estas I estimar e para tmáx y tmin, a través de:
e = Log (IT100 ) – Log (IT10)
El valor de e que interviene en la ecuación general es la
media
82
1. PRECIPITACIÓN
Valoración de f
Estimar en las curvas I-D-F It1 e It10 correspondientes a los
intervalos de duración t1 = 1 minuto y t10 = 10 minutos para
un Tr de100 años.
f = Log (It1) – Log (It10)
Valoración de K
Haciendo t = 1´ determinar de las curvas I-D-F las intensidades
registradas en cada uno de los Tr (IT5, IT10, IT20, IT50, IT100)
Con los valores ya definidos de e y f calcular los respectivos
coeficientes K (KT5, KT10, KT20, KT50, KT100 ) despejando de la
expresión general: 𝑇𝑟 𝑒
𝐼=𝐾 𝑓
𝑡
El valor de K a intervenir en la expresión general será el promedio de los
calculados.
83
1. PRECIPITACIÓN

Recta con dos pendientes
En este caso la gráfica I-D-F tiene para cada Tr una recta
compuesta por dos pendientes diferentes y un punto
de quiebre perfectamente definido por su intervalo de
duración (tquiebre).
Generalmente dichos puntos, en cada recta, no coinciden
en un mismo intervalo de duración (tquiebre).
Es decir se tiene un grupo de valores igual a los Tr
considerados.
Recomendable asumir:
Para el primer tramo tquiebre 1 ≤ menor valor del grupo
84
1. PRECIPITACIÓN
Para el segundo tramo tquiebre 2. ≥ mayor valor del grupo
podría adoptarse por una media común a los tramos tquiebre 1
= tquiebre 2.
Definir ecuaciones de I para cada uno de los tramos,
considerándolos como si se tratasen de rectas independientes.
La metodología a seguir es la misma que para el caso anterior,
observando los siguientes consideraciones:
Primer tramo:
Valoración de e.
Igualar tmáx = tquiebre1 y tmín = menor intervalo de duración.
Valoración de f.
Prolongar el trazo correspondiente a Tr = 100 años hasta t = 1´
85
1. PRECIPITACIÓN
Valoración de K.
Extender los trazos correspondientes a cada Tr hasta t = 1´
Segundo tramo:
Valoración de e.
Igualar tmáx = mayor intervalo de duración y tmín = tquiebre2.
Valoración de f
Prolongar el trazo correspondiente a Tr = 100 años hasta t = 1´
Valoración de K
Extender los trazos correspondientes a los diferentes Tr hasta t
=1´
Definidas las ecuaciones de I para cada uno de los tramos es
posible establecer el tquiebre definitivo igualando las dos
expresiones.
86
1. PRECIPITACIÓN
Estudio de tormentas
CURVAS I–D-F
En general, las curvas IDF se ajustan a ecuaciones
que tienen la siguiente expresión:
Cr: coeficiente que depende de la F del evento

b y n: son parámetros propios de la cuenca que se está
analizando
i: es la intensidad del aguacero
t: es la duración del mismo
La ecuación es aceptable para Duraciones menores
de 2 horas y Frecuencias menores de una vez en 100
años.
87
1. PRECIPITACIÓN
88
1. PRECIPITACIÓN
Con Hietograma y curva masa
Conseguir el registro de un pluviograma.
Tabular la información obtenida del pluviograma,
donde sus columnas son:
 Hora (1): registrar horas en que cambia la I (cambio de

pendiente de línea que marca la precipitación).
 Intervalo de tiempo (2): intervalo de t entre las horas de la
columna (1).
89
1. PRECIPITACIÓN
 Tiempo acumulado (3): suma sucesiva de los t parciales de

la columna (2).
 Lluvia parcial (4): es la lluvia caída en cada intervalo de
tiempo.
 Lluvia acumulada (5): suma de las lluvias parciales de la
columna (4).
 Intensidad (6): es la altura de precipitación referida a
una hora de duración, para cada intervalo de tiempo.
90
1. PRECIPITACIÓN
Su cálculo se realiza mediante una regla de tres simple,
obteniéndose:
Dibujar el hietograma. Plotear las columnas (3) vs (6).
El hietograma permite apreciar más objetivamente como
varía la I durante la tormenta.

91
1. PRECIPITACIÓN
Dibujar la curva masa de precipitaciones. Plotear las
columnas (3) vs (5).
Calcular la Imáx. para diferentes períodos de

duración. Normal/ (10min, 30min, 60min, 90min,
120min y 240min.)
92
1. PRECIPITACIÓN
93
1. PRECIPITACIÓN
94
1. PRECIPITACIÓN
95
1. PRECIPITACIÓN
96
1. PRECIPITACIÓN
Calculo de Intensidades Máximas (Imáx)
Imáx = 6 mm/h
Es la misma intensidad para los valores que son menores a una hora
Imáx. 10 min = 6 mm/h
Imáx 30 min = 6 mm/h
Duraciones de más de 60 minutos
Imáx. 90 min =
97
1. PRECIPITACIÓN
Duraciones de más de 60 minutos
• Imáx. 120 min=
• Imáx. 240 min=
A mayor período de duración menor Imáx.
98
1. PRECIPITACIÓN
Análisis de frecuencia
1. Analizar todas las tormentas caídas en el
lugar, siguiendo el proceso ya indicado, es decir,
para cada tormenta hallar la Imáx. para
diferentes D.
2. Tabular los resultados en orden cronológico,
tomando la I mayor de cada año para cada período
de duración (10, 30, 60, 120, y 240 min)
99
1. PRECIPITACIÓN
100
1. PRECIPITACIÓN
Análisis de frecuencia
3. Ordenar en forma decreciente e independiente del tiempo,
los valores de las Imáx. correspondientes a cada uno de los
períodos de duración. Para cada valor, calcular su período de
retorno utilizando la fórmula de Weibull:
101
1. PRECIPITACIÓN
Análisis de frecuencia
4. Construir las curvas I-D-T haciendo:

• Eje X = Duraciones (en min)
• Eje Y = Intensidades (en mm/hr).
• Para un período de retorno T (en años) ubicar los pares
(duración, intensidad), para ese período de retorno T.
• Trazar una curva que una los puntos (duración,
intensidad).
• Repetir los dos últimos pasos para otros valores de T.
5. Calcular la Imáx. para una duración de 60 minutos y
un período de retorno de 10 años
102
1. PRECIPITACIÓN
103
1. PRECIPITACIÓN
CÁLCULO DE LA PRECIPITACIÓN DE DISEÑO
Para el cálculo de la
escorrentía en drenaje superficial, se requiere
conocer el cálculo de la precipitación máxima para una duración
conocida, lo cual es el tiempo de
drenaje
Recolectar información de precipitaciones
diarias, de los años que tiene operando la
estación.
104
1. PRECIPITACIÓN
Cálculo de la precipitación de diseño
Calcular las precipitaciones máximas de cada año para 1, 2, 3,

4, y 5 días consecutivos.
Ordenar los datos de mayor a menor, para

obtener la probabilidad ≥ al evento
de precipitación
Determinar para cada una de ellas su período de

retorno, utilizando la fórmula de Weibull :
105
1. PRECIPITACIÓN
Cálculo de la precipitación de diseño

Los resultados se pueden ordenar, como se muestra en la tabla
días
106
1. PRECIPITACIÓN

Elegir una distribución de valores extremos (Gumbel).
Plotear en un papel Gumbel, para
cada día el T ó su variable reducida vs
el valor de la precipitación.
Hacer el ajuste gráfico para cada
día, trazando una línea recta de tal
manera que pase lo más cerca a
los puntos.
107
1. PRECIPITACIÓN
108
1. PRECIPITACIÓN
Determinar la precipitación de
diseño (P) para un periodo de
retorno dado (T) para 1, 2, 3, 4,
5 días consecutivos.
Tabular estos resultados (ver
tabla)
109
1. PRECIPITACIÓN
110
1. PRECIPITACIÓN
 Dibujar las curvas de precipitación (P) de diseño para un

periodo de retorno (T) dado, ploteando días vs
precipitación.
111
1. PRECIPITACIÓN
 De la figura, entrando con un tiempo igual al

tiempo de drenaje, se determina la precipitación
de diseño.
112
113

3 Tormentas

Cargado por

Información del documento

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

3 Tormentas

Cargado por

Copyright:

Formatos disponibles

TORMENTAS

La F requiere del análisis de una serie de tormentas

3. Elementos fundamentales de las tormentas

La hora en la que la tormenta adquirió su

Se determina I máximas de una tormenta para

Para determinar las Imáx. contemplar períodos de

Para cada dt, realizar todas las

Análisis de frecuencia de las tormentas

►Ordenar en forma decreciente e independientemente

Análisis de frecuencia de las tormentas

Tr es un valor conocido, lo que se desea es

Análisis de frecuencia de las tormentas

5.1. Intensidades máximas

5.1. Intensidades máximas

5.1. Intensidades máximas

c. Análogamente, para 120 min.

Después del paso 4 se tiene la siguiente tabla:

Falta ver cómo se determina la frecuencia.

5.2. ESTUDIO DE UNA TORMENTA

5.1.1. Diagrama de masas

Análisis de frecuencia de las tormentas

Análisis de frecuencia de las tormentas

Análisis de valores extremos

Para inferir la precipitación máxima para un período de

La probabilidad de que dicho

Análisis de valores extremos

En la Tabla siguiente se muestran los datos

Cálculo del período de retorno

Análisis de frecuencia de las tormentas

Cabe indicar que formar las series

A veces es mucho más económico tener una

Análisis de frecuencia de las tormentas

Si esta misma curva se repite T años, la

I = Intensidad máxima probable

Análisis de frecuencia de las tormentas

Los coeficiente c y d se obtienen mediante

Análisis de frecuencia de las tormentas

Log A = Log K + e * Log Tr

Este procedimiento se aplica a todos los datos agrupados en

Análisis de frecuencia de las tormentas

Análisis de frecuencia de las tormentas

Cr: coeficiente que depende de la F del evento

 Hora (1): registrar horas en que cambia la I (cambio de

 Tiempo acumulado (3): suma sucesiva de los t parciales de

Dibujar el hietograma. Plotear las columnas (3) vs (6).

El hietograma permite apreciar más objetivamente como

varía la I durante la tormenta.

Calcular la Imáx. para diferentes períodos de

• Imáx. 120 min=

• Imáx. 240 min=

A mayor período de duración menor Imáx.

4. Construir las curvas I-D-T haciendo:

Calcular las precipitaciones máximas de cada año para 1, 2, 3,

Ordenar los datos de mayor a menor, para

Determinar para cada una de ellas su período de

Cálculo de la precipitación de diseño

Cálculo de la precipitación de diseño

Cálculo de la precipitación de diseño

 Dibujar las curvas de precipitación (P) de diseño para un

 De la figura, entrando con un tiempo igual al

También podría gustarte
