Hidrologia

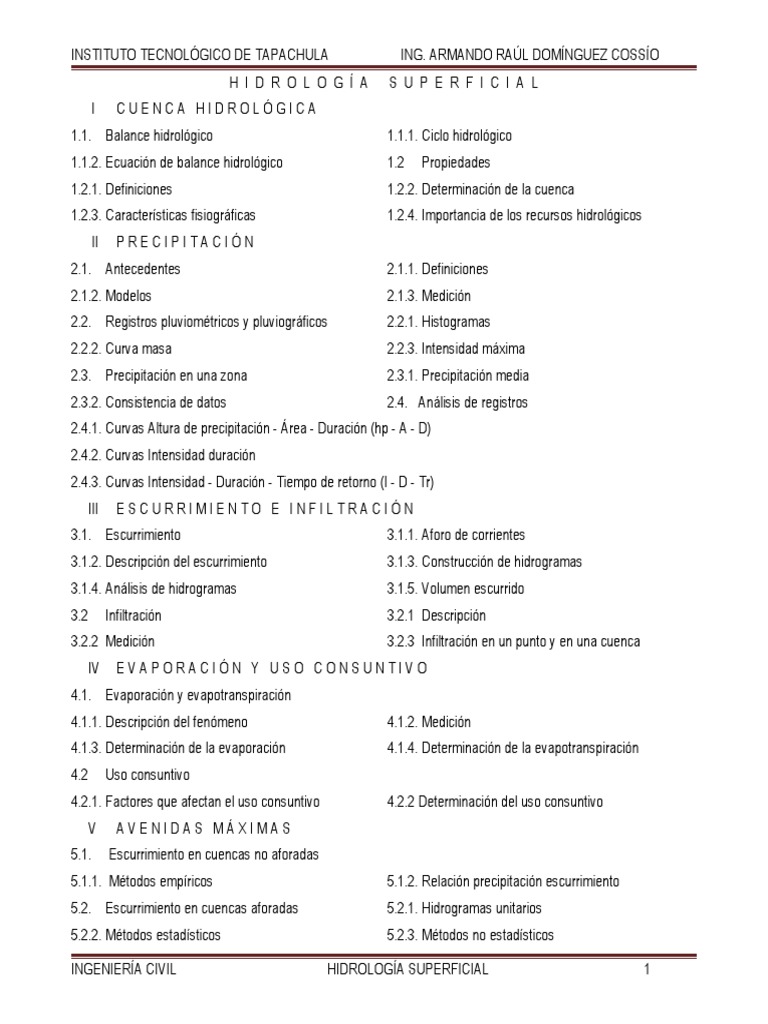

INSTITUTO TECNOLÓGICO DE TAPACHULA ING.
ARMANDO RAÚL DOMÍNGUEZ COSSÍO

H I D R O L O G Í A S U P E R F I C I A L
I CUENCA HIDROLÓGICA
1.1. Balance hidrológico 1.1.1. Ciclo hidrológico
1.1.2. Ecuación de balance hidrológico 1.2 Propiedades
1.2.1. Definiciones 1.2.2. Determinación de la cuenca
1.2.3. Características fisiográficas 1.2.4. Importancia de los recursos hidrológicos
II PRECIPITACIÓN
2.1. Antecedentes 2.1.1. Definiciones
2.1.2. Modelos 2.1.3. Medición
2.2. Registros pluviométricos y pluviográficos 2.2.1. Histogramas
2.2.2. Curva masa 2.2.3. Intensidad máxima
2.3. Precipitación en una zona 2.3.1. Precipitación media
2.3.2. Consistencia de datos 2.4. Análisis de registros
2.4.1. Curvas Altura de precipitación - Área - Duración (hp - A - D)
2.4.2. Curvas Intensidad duración
2.4.3. Curvas Intensidad - Duración - Tiempo de retorno (I - D - Tr)
III ESCURRIMIENTO E INFILTRACIÓN
3.1. Escurrimiento 3.1.1. Aforo de corrientes
3.1.2. Descripción del escurrimiento 3.1.3. Construcción de hidrogramas
3.1.4. Análisis de hidrogramas 3.1.5. Volumen escurrido
3.2 Infiltración 3.2.1 Descripción
3.2.2 Medición 3.2.3 Infiltración en un punto y en una cuenca
IV EVAPORACIÓN Y USO CONSUNTIVO
4.1. Evaporación y evapotranspiración
4.1.1. Descripción del fenómeno 4.1.2. Medición
4.1.3. Determinación de la evaporación 4.1.4. Determinación de la evapotranspiración
4.2 Uso consuntivo
4.2.1. Factores que afectan el uso consuntivo 4.2.2 Determinación del uso consuntivo
V AVENIDAS MÁXIMAS
5.1. Escurrimiento en cuencas no aforadas
5.1.1. Métodos empíricos 5.1.2. Relación precipitación escurrimiento
5.2. Escurrimiento en cuencas aforadas 5.2.1. Hidrogramas unitarios
5.2.2. Métodos estadísticos 5.2.3. Métodos no estadísticos
INGENIERÍA CIVIL HIDROLOGÍA SUPERFICIAL 1

INSTITUTO TECNOLÓGICO DE TAPACHULA ING. ARMANDO RAÚL DOMÍNGUEZ COSSÍO
B I B L I O G R A F Í A
1.- Hidrología (Primera parte) Springall Galindo, R. Instituto de Ingeniería (UNAM)
2.- Escurrimiento en cuencas grandes Springall Galindo, R. Instituto de Ingeniería (UNAM)
3.- Drenaje en cuencas pequeñas Springall Galindo, R. Instituto de Ingeniería (UNAM)
4.- Hidrología Aplicada Chow, Ven Te, Maidment David R. y Mays Larry W. (1994). Mc Graw Hill.
5.- Hidrología para ingenieros Linsley, Kohler, Paulus (1988) 2ª. Edición Mac Graw Hill
6.- Fundamentos de hidrología de superficie Aparicio Mijares, F.J. (2001) 10ª reimpresión LIMUSA
7.- Hidrología en la Ingeniería Monsalve Sáenz, G. (1999) 2ª. Edición Alfa omega
8.- Manual de diseño de obras civiles Sección hidrotecnia (del A.1.1 al A.1.12) C.F.E. I.I.E.
9.- Recomendaciones para el diseño y revisión de estructuras para el control de avenidas Consultores S.A
10.- Análisis y sistematización de métodos para determinar avenidas de diseño para vertedores de presas
grandes Moreno López J. M. (Tesis de maestría UNAM)
11.- Helweg, Otto J. (1992). Recursos hidráulicos, planeación y administración. Limusa Noriega Editores.
12.- Procesos del Ciclo Hidrológico. Campos Aranda, D.F. UASLP.
13.- www.cna.gob.mx 14.- www.semarnat.gob.mx 15.- www.imta.mx
16.- www.asce.org.us 17.- www.bivitec.org.mx
18.- Revista Tecnología y Ciencias del Agua. Instituto Mexicano de Tecnología del Agua. México.
19.- Revista Ingeniería Investigación y Tecnología. Facultad de Ingeniería. UNAM.
20.- Revista Investigación Hoy. IPN
21.- BANDAS (Banco Nacional de Datos de Aguas Superficiales). CNA. IMTA.
22.- ERIC (Extractor Rápido de Información Climatológica). CNA. IMTA.
23.- Ramírez, Aldo. Análisis de frecuencias conjunto para la estimación de avenidas de diseño. IMTA.

I CUENCA HIDROLÓGICA
CICLO HIDROLÓGICO. Como todo ciclo, éste no tiene ni principio ni fin, y su descripción puede comenzar en
cualquier punto y en cualquier lugar.
Los principales objetivos de la hidrología al diseñar una obra de ingeniería se resumen en 2 grupos:
a) Obtención de la avenida máxima que con una determinada frecuencia puede ocurrir en un cierto lugar, lo cual
es necesario considerar para el diseño de obras de control (vertedores, puentes, drenajes).
b) Conocimiento de la cantidad, frecuencia y naturaleza de ocurrencia del transporte del agua sobre la superficie
terrestre, lo cual servirá para el diseño de obras de aprovechamiento (abastecimiento de agua, instalaciones de
irrigación, navegación de ríos).
R = PERCOLACIÓN
A T M Ó S F E R A F = INFILTRACIÓN
P E P E E = EVAPORACIÓN
P E
SUPERFICIE Q P = PRECIPITACIÓN
ALMACEN EN
OCÉANO
D T = TRANSPIRACIÓN
T F
D = DESCARGA EN LOS OCÉANOS
SUELO Qs
S
RÍOS
Q = ESCURRIMIENTO SUPERFICIAL
R Qs = ESCURRIMIENTO SUBSUPERFICIAL
Qg
AGUA SUBTERRÁNEA D Qs = ESCURRIMIENTO SUBTERRÁNEO

Hidrología es la ciencia natural que estudia al agua, su ocurrencia, circulación y distribución sobre y bajo la
superficie terrestre, sus propiedades químicas y físicas y su relación con el medio ambiente, incluyendo a los
seres vivos.
La hidrología aplicada incluye aquellas partes del campo de la hidrología que atañen al diseño y operación de
proyectos de ingeniería para el control y aprovechamiento del agua.
El ingeniero que se ocupa de proyectar, construir o supervisar el funcionamiento de instalaciones hidráulicas debe
resolver numerosos problemas. Por ejemplo, se encuentra con la necesidad de diseñar puentes, estructuras para

el control de avenidas, vertedores, presas, sistemas de drenaje para poblaciones, carreteras y aeropistas y
sistemas de abastecimiento de aguas. Estos diseños requieren de análisis hidrológicos cuantitativos para la
selección de diseño del evento necesario
El ciclo hidrológico a nivel de cuenca, se puede esquematizar como un estímulo, constituido por la precipitación,
al que la cuenca responde mediante el escurrimiento en su salida. Entre uno y otra ocurren varios fenómenos que
condicionan la relación entre uno y otra, y que están controladas por las características geomorfológicas de la
cuenca y su urbanización. Dichas características se clasifican en 2 tipos, según la manera en que controlan los
fenómenos mencionados: las que condicionan el volumen de escurrimiento, como el área de la cuenca y el tipo
de suelo, y las que condicionan la velocidad de respuesta, como son el orden de corrientes, pendiente de la
cuenca y los cauces, etc.
CARACTERÍSTICAS FISIOGRÁFICAS DE LA CUENCA:
1.- El parteaguas. Línea imaginaria formada por los puntos de mayor nivel topográfico y que separa la cuenca de
las cuencas adyacentes.
2.- Área de una cuenca. Es la superficie, en proyección horizontal, delimitada por el parteaguas. Su valor se
calcula generalmente con el planímetro, es expresada en km 2.
3.- Pendiente de una cuenca. Existen diversos criterios para evaluarla: ALVORD, HORTON Y NASH.
a) Método de Alvord. Para obtener la ecuación que proporciona la pendiente por este criterio, se analiza primero
la pendiente existente entre curvas de nivel. Analizando la faja definida por las líneas medias que pasan entre las
D∙ L1
curvas de nivel, se tiene que para una de ellas la pendiente de su área tributaria es S 1 = . Entonces, la
a1
pendiente de la cuenca será el promedio pesado de la pendiente de cada faja en relación con su área, así.
D∙ L1 D∙ L2 D∙ L3 D∙ Ln 2TgA D∙ L S A=
S= + + + ∙ ∙∙ +  S=
a1 a2 a3 an 1−Tg2 A A
A = Área de la cuenca, en km2 L = Longitud total de curvas de nivel, dentro de la cuenca, en km.
b) Método de Horton. Sobre el plano del área de la cuenca en estudio, se traza una red de cuadrados orientada
en el sentido de la corriente principal. Si la cuenca es de 250 km 2 o menor, se requiere por lo menos de una red
de 4 cuadros por lado; si la cuenca es mayor de 250 km 2 deberá incrementarse el número de cuadros, ya que la
aproximación del cálculo depende del tamaño de la red.
Hecho lo anterior, se mide la longitud de cada línea de la red comprendida dentro de la cuenca y se cuentan las
intersecciones y tangencias de cada línea con las curvas de nivel. La pendiente de la cuenca en cada dirección
Σ NX∙ D Σ NY ∙ D NX ∙D NY∙D
se valúa así; SX = SY = PX = PY =
Σ LX Σ LY LX LY

D = Desnivel constante entre curvas de nivel.
S(X, Y) = Pendiente de la cuenca en cada una de las líneas ( X, Y).
P(X, Y) = Pendiente de la cuenca en cada una de las direcciones ( X, Y).
L(X, Y) = Longitud de las líneas de la malla en la dirección ( X, Y) dentro de la cuenca.
Σ(Nx + Ny)∙ D
N(X, Y) = Intersecciones y tangencias de las líneas de la malla con las curvas de nivel.
Σ (Lx+ Ly)
ΣPx ΣPy
+
⋕ líneas ⋕ líneas
2
Σ PX Σ PY
Σ (N X + N Y )∙ D +
Pendiente aritmética Sa = Pendiente geométrica Sg = ⋕ líneas ⋕ líneas
Σ (L X + LY )
2
c) Método de Nash. También se requiere trazar una red de cuadros, pero de manera que se obtengan
aproximadamente 100 intersecciones, solo que esta vez las intersecciones son entre las líneas de la red. En cada
intersección se mide la distancia mínima entre las curvas de nivel y la pendiente de ese punto se considera como
la relación entre el desnivel de las curvas de nivel y la distancia medida. Así se calcula pendiente en cada
intersección y su media se considera la pendiente de la cuenca.
Cuando una intersección ocurre en un punto entre 2 curvas de nivel del mismo valor, la pendiente se considera
nula y ese punto no se toma en cuenta para el cálculo de la media
Σ de pendientes Σ de elevaciones
S= E=
¿ de intersecciones ¿ de intersecciones
4.- Análisis estadístico de pendientes y elevaciones.

Se escoge un intervalo de clasificación de las pendientes de 0.005, así las pendientes con valores entre 0.000 y
0.0025 corresponden a 0.000, entre 0.0075 y 0.0251 corresponden a 0.005, entre 0.00751 y 0.01251 a 0.01 y así
sucesivamente; luego se realiza una tabla de distribución de frecuencias de las pendientes medias, colocando en
forma de columnas: Intervalo Rango N N acumulado % colocando en la tabla por orden descendiente los valores de
las pendientes, posteriormente se calcula, por interpolación, el valor de la pendiente al 50%
Para las elevaciones igualmente se escoge un intervalo de distribución de elevaciones de 50 m, por ejemplo; las
elevaciones que están entre 2625.1 y 2675 corresponden a la elevación 2650, entre 2575.1 y 2625 a la elevación
2600, entre 2525.1 y 2575 a la elevación 2550 y así sucesivamente, los pasos se siguen de la misma forma que
el método anterior para calcular la elevación al 50%.
5.- Red de drenaje. Otras características importantes de cualquier cuenca son las trayectorias o el arreglo de los
cauces de las corrientes naturales dentro de ella. La razón de su importancia se manifiesta en la eficiencia del

sistema de drenaje en el escurrimiento resultante. Por otra parte, la forma de drenaje proporciona indicios de las
condiciones del suelo y de la superficie de la cuenca.
Las características de una red de drenaje pueden describirse principalmente de acuerdo con el orden de las
corrientes, longitud de tributarios, densidad de corriente y densidad de drenaje.
Para este punto es necesario contar con el área de la cuenca (A), la longitud total de corrientes (Ls), el número
total de corrientes (Ns) y tener el orden de corrientes.
El orden de corrientes es una clasificación que proporciona el grado de bifurcación dentro de la cuenca. El
procedimiento más común es considerar como corrientes de orden 1 aquellas que no tienen ningún tributario o sin
ramificaciones, una de orden 2 se forma por dos corrientes de orden 1, es decir, solo tiene tributarios de orden 1,
dos corrientes de orden 2 forman una corriente de orden 3 y así consecutivamente. Pero una corriente de orden
2 y una de orden 3 forman otra de orden 3, es decir, para que haya cambio hacia el orden superior se necesitan
de dos corrientes del mismo orden. Así, el orden de la corriente principal indicará la extensión de la red de
corrientes dentro de la cuenca. Para hacer esto se requiere de un plano de la cuenca que incluya tanto corrientes
perennes como intermitentes.
Las densidades u órdenes de corrientes pequeñas se observan donde los suelos son muy resistentes a la erosión
o muy permeables. Donde los indicadores son elevados, los suelos se erosionan fácilmente o son relativamente
impermeables, las pendientes son altas y la cobertura vegetal es escasa.
La longitud de tributarios es una indicación de la pendiente de la cuenca, así como del grado de drenaje. Las
áreas escarpadas y bien drenadas usualmente tienen numerosos tributarios pequeños, mientras que en regiones
planas, donde los suelos son profundos y permeables, se tienen tributarios largos, que generalmente son
Ns Ls
corrientes perennes Densidad de corrientes Ds = Densidad de drenaje Dd =
A A
6.- Pendiente del cauce principal. El perfil de un cauce se representa, llevando en una gráfica los valores de sus
distancias horizontales, medidas sobre el cauce, contra sus cambios de elevaciones respectivas.
En general, la pendiente media es igual al desnivel entre los extremos de la corriente, dividido entre su longitud
Ha Hc
medida en planta. Pendiente aritmética Sa = Pendiente compensada Sc =
L L
Pendiente compensada. La pendiente media es la de una línea recta que, apoyándose en el extremo de aguas
debajo de la corriente, hace que se tengan áreas iguales entre el perfil del cauce y arriba y debajo de la línea
Pendiente de Taylor y Schwarz. Otra forma de valuar la pendiente, y que trata de ajustarse a la pendiente real, es
usando la ecuación que proponen Taylor y Schwarz, la cual se basa en considerar que el río está formado por
una serie de canales con pendiente, cuyo tiempo de recorrido es igual al del río. Se subdivide la longitud del río
en m tramos iguales y se usa la fórmula de Taylor y Schwarz;

STS = ¿ ¿ STS = ¿ ¿
STS = Pendiente de Taylor y Schwarz. m = número de tramos iguales, en los cuales se subdivide el cauce.
S1, S2, Sm = pendiente de cada segmento.
Cuando los tramos en que se subdivide no son iguales, entonces se emplea la otra ecuación
L = longitud del cauce principal. l 1, l 2, l m = longitudes de los tramos parciales.

UNIDAD II
1.- Recolección de datos. Alturas de precipitación (hp), tiempo total de precipitación (h), número de estaciones
meteorológicas, realización de histogramas (en minutos, horas días, etc) y de curvas masa.
Los aparatos más usuales en México para medir la precipitación son los pluviómetros y los pluviógrafos.
Los pluviómetros están formados por un recipiente cilíndrico graduado al que descarga un embudo que capta el
agua de lluvia. La lectura del pluviómetro se acostumbra hacer diariamente a las 8 de la mañana.
Los pluviógrafos son semejantes a los anteriores, con la diferencia de que tienen un mecanismo para producir un
registro continuo de precipitación el cual se registra en un papel.
Del registro se puede obtener una gráfica de precipitación acumulada contra el tiempo llamada CURVA MASA DE
PRECIPITACIÓN. Esta curva es no decreciente, y su pendiente, en cualquier tiempo, es igual a la intensidad de
la lluvia (altura de precipitación por unidad de tiempo) en ese instante. A partir de una curva masa de precipitación
es posible dibujar diagramas de barras que representan las variaciones de la altura de precipitación o de su
intensidad en intervalos de tiempo previamente seleccionados.
h hp Incr. Máx.
(mm) por hora
11
0 0 hp hp (mm)
Intensidad media = 10 HISTOGRAMA
1 5 5 h hp = 39 mm
O
39 mm HIETOGRAMA
i = 6. 5 mm / h
i= = 6.5 mm / h 7
2 8 3 6h imáx = 11 mm / h
3 18 10 5
4 29 11 3 3
5 36 7
6 39 3
0 1 2 3 4 5 t (h) 6
2.- Cálculo de la precipitación media de la cuenca. En general, la altura de lluvia que cae en un sitio dado difiere
de la que cae en los alrededores, aunque sea en sitios cercanos. Los aparatos descritos registran la lluvia
puntual, es decir, la que se produce en el punto en que está instalado el aparato y, para los cálculos ingenieriles,
es necesario conocer una lluvia media en una zona dada, como puede ser una cuenca.
a) Método aritmético: Consiste simplemente en obtener el promedio aritmético de las alturas de precipitación
registradas en cada estación usada en el análisis.
b) Método de Thiessen: Este método consiste en lo siguiente: Unir, mediante líneas rectas dibujadas en un plano
de la cuenca, las estaciones más próximas entre sí, formando triángulos con vértices en las estaciones.
Luego se trazan las mediatrices de los triángulos. Por geometría elemental, las líneas correspondientes a cada
triángulo convergerán en un solo punto.

Cada estación quedará rodeada por las líneas trazadas anteriormente formando los polígonos de Thiessen y, en
algunos casos por el parteaguas de la cuenca. Esta será el área de influencia de la estación.
La lluvia media se calcula entonces como un promedio pesado de las precipitaciones registradas en cada
estación, usando como peso el área de influencia correspondiente.
c) Método de las Isoyetas: Consiste en trazar líneas que unen puntos de igual altura de precipitación llamadas
Isoyetas, de modo semejante al trazado de las curvas de nivel en topografía. La precipitación media se calcula en
forma similar a la anterior, pero ahora el área de influencia es el existente entre cada 2 isoyetas y el parteaguas
de la cuenca y la cantidad que se pesa es la altura de precipitación promedio entre 2 isoyetas.
Σ hpi Σ (hpTh∗A Th ) Σ (hp Iso∗A Iso)
hpa = hpTh = hpIso =
¿ Estaciones A A
hpa (Th, Iso) = altura de precipitación por el método aritmético (de Thiessen, de isoyetas).
hpi = altura de precipitación registrada en la estación i (media entre isoyetas), en mm.
Ai, Aiso = área tributaria del polígono i (entre isoyetas), en km 2. A = área total de la cuenca, en km 2.
3.- Curva masa media y Curva masa media ajustada (CMM y CMMA). Los métodos descritos anteriormente se
han plantean cuando se requiere conocer la altura total de precipitación que, en promedio, se produce en la
cuenca durante una tormenta. Cuando se desea conocer la variación en el tiempo de la precipitación media en la
cuenca, es necesario determinar una curva masa media de precipitación. Esta se construye aplicando el método
aritmético o el de los polígonos de Thiessen a las alturas de precipitación acumuladas en cada estación para
diferentes tiempos. El resultado será una curva masa media y puede refinarse calculando la precipitación media
de toda la tormenta con el método de las isoyetas y multiplicando cada ordenada de la curva masa media por el
hpiso
factor de ajuste (Fa), con lo cual se obtiene la curva masa media ajustada. Fa =
hp Th
4.- Curvas de altura de precipitación-área-duración (hp-A-D). Sirven para determinar el potencial de precipitación
que existe en una zona dada y, además, constituyen uno de los métodos más simples que existen para trasponer
tormentas de un sitio a otro. Este análisis trata de establecer las cantidades máximas de precipitación que se
producen en diferentes áreas y para diferentes duraciones, con base en una red de estaciones que registran
simultáneamente la precipitación durante una tormenta dada. Estas curvas se extrapolan a sus valores máximos
probables para ser usadas en estudios de estimación de avenidas.
Cuando se tienen datos de una tormenta, el procedimiento para determinar estas curvas es el siguiente:
a) Dibujar las curvas masa de estaciones que cuentan con pluviógrafo.
b) Trazar los polígonos de Thiessen para las estaciones pluviográficas.
c) Dibujar las isoyetas correspondientes a la altura de precipitación total de la tormenta.

d) Calcular el área encerrada entre cada 2 isoyetas y el parteaguas, así como la hp media de esa área.
e) Superponer el plano de isoyetas al de los polígonos y calcular la porción del área de influencia de cada
estación pluviográfica que queda entre cada 2 isoyetas.
f) Determinar la CMM correspondiente al área encerrada por cada isoyeta y el parteaguas, partiendo de la de
mayor precipitación como si ésta fuera una cuenca. Estas CMM se ajustan utilizando un factor llamado de ajuste
(Fa = hpiso / hpTh) el cual se multiplica por todos los valores de la CMM.
g) Seleccionar diferentes duraciones de interés, que en general pueden ser múltiplos de 6h, aunque éste puede
variar en función del área de la cuenca.
h) Para cada duración, seleccionar los máximos incrementos de precipitación de las curvas masa que se
calcularon en el inciso f), de manera que estén situados en intervalos de tiempo contiguos.
i) Se dibujan los datos de área, altura de precipitación y duración como se muestra en la figura.
5.- Curvas intensidad-duración-tiempo de retorno (I-D-Tr).

A) Método de intensidad-período de retorno. Relaciona estas 2 variables para cada duración por separado
Tr
mediante la siguiente fórmula de distribución de probabilidad: i = a + b LnLn ( )
Tr−1
Tr
n  Ln Ln ( ) a i
Tr−1 X =
Tr Tr 2 Tr
 Ln Ln ( ) [ Ln Ln ( )] b [i Ln Ln ( )]
Tr−1 Tr−1 Tr−1
Tr Tr Tr 2 Tr
n*a + LnLn ( ) * b =i LnLn ( ) * a + [LnLn ( )] * b = [i LnLn ( )]
Tr−1 Tr−1 Tr−1 Tr−1
1 i+ a
B) Método de Gumbel. Utiliza la función de probabilidad del mismo nombre: 1- ( ) = −e c
Tr e
1
Σi 2
√6 A∗Σ( )−Σ d
S = Σ(i−í)
ī=
n √ n−1
C = S*
π
a = 0.577C - ī 2
A = n Σ d −¿ ¿ B= i
n
i=
A
d +B
C) Método de correlación lineal múltiple (CLM). Relaciona las 3 variables en una familia de curvas cuya
ecuación es; i = k Trm / dn, donde k, m y n son constantes que se calculan mediante un análisis de CLM.
Sacando logaritmos se obtiene log i = log k + m log Tr - n log d o Y = a 0 + a1 X1 + a2 X2 donde;
Y = log i a0 = log k a1 = m X1 = log Tr a2 = - n X2 = log d
Al hacer un ajuste de correlación lineal múltiple se obtiene un sistema de ecuaciones como sigue:
n a0 + a1 X1 + a2 X2 = Y a0 X1 + a1 X12 + a2 (X1 X2) = (X1 Y) a0 X2 + a1 (X1 X2) + a2 X22 = (X2 Y)

Para todos los métodos se tiene que:
i = intensidad de lluvia, en mm/h d = duración de la lluvia, en minutos Tr = tiempo de retorno, en años
ī = intensidad promedio n = número de datos

III ESCURRIMIENTO E INFILTRACIÓN
1.- Fuentes del escurrimiento. Escurrimiento es el agua proveniente de la precipitación que circula sobre o bajo la
superficie terrestre y que llega a una corriente para luego ser drenada hasta la salida de la cuenca.
RELACIÓN ENTRE LA PRECIPITACIÓN TOTAL Y EL ESCURRIMIENTO TOTAL
PRECIPITACIÓN TOTAL
PRECIPITACIÓN EN EXCESO INFILTRACIÓN PÉRDIDAS
ESCURRIMIENTO ESCURRIMIENTO ESCURRIMIENTO

SUPERFICIAL SUBSUPERFICIAL SUBTERRÁNEO
SUBSUPERFICIAL SUBSUPERFICIAL
RÁPIDO LENTO
ESCURRIMIENTO ESCURRIMIENTO
DIRECTO BASE
ESCURRIMIENTO TOTAL
a) Escurrimiento superficial. Debida a la precipitación en exceso y que escurre sobre la superficie del suelo y la
red de drenaje hasta salir de la cuenca. Su efecto sobre el escurrimiento total es directo y solo existirá durante
una tormenta e inmediatamente después de que esta cese.
b) Escurrimiento sub-superficial. Proviene de la precipitación infiltrada en la superficie del suelo, pero que se
mueve lateralmente sobre el horizonte superior del mismo. Esto sucede cuando existe un estrato impermeable
paralelo a la superficie del suelo; su efecto es inmediato o retardado, dependiendo de las características del
suelo, en general, si es inmediato se considera como superficial; en caso contrario sería escurrimiento
subterráneo.
c) Escurrimiento subterráneo. Proviene del agua subterránea, la cual es recargada por la precipitación que se
infiltra a través del suelo, una vez que éste se ha saturado. La contribución del escurrimiento subterráneo al total
varía muy lentamente con respecto al escurrimiento superficial.
2.- Proceso del escurrimiento. EI desarrollo del escurrimiento depende de las condiciones existentes y de la
cantidad de agua producida par la tormenta. Así, cuando llueve sobre una zona, el agua es primero interceptada
por los objetos existentes en la zona como son; arbustos, pastos, árboles y en general, lo que impida llegar el
agua al suelo; luego se infiltra en el suelo hasta que las capas superiores del mismo se saturan o llena las
diferentes depresiones de la superficie. La primera cantidad se llama lluvia interceptada (L) y aunque no es muy

importante, puede disponer de la mayor parte de una lluvia ligera, la segunda cantidad se llama infiltración (F), la
última cantidad se llama almacenaje por depresión (Vd), luego, este se evapora, o es empleado por la vegetación,
o se infiltra en el suelo, pero no origina escurrimiento superficial
Si la intensidad, es de tal magnitud que, excede a la capacidad de infiltración del suelo (f), la diferencia se
denomina lluvia en exceso (hp e); esta se acumula sobre el terreno como detención superficial (D); y luego
comienza a escurrir en la superficie; a este movimiento se le denomina flujo por tierra; se produce mientras el
agua no llegue a un cauce bien definido. En su trayecto hacia la corriente más próxima, el agua que fluye sobre el
terreno se sigue infiltrando, e incluso se evapora en pequeñas corrientes. Una vez que llega a un cauce definido
se denomina escurrimiento en corrientes. Estas dos últimas forman el escurrimiento superficial. Una parte del
agua de precipitación que se infiltra escurre cerca de la superficie del suelo y más o menos paralelamente a él y
se llama escurrimiento sub-superficial, la otra parte, que se infiltra hasta niveles inferiores al freático, se denomina
escurrimiento subterráneo.
EI escurrimiento superficial es el que llega más rápido a la salida de la cuenca, por ello está relacionada con una
tormenta en particular, por lo que se dice que forma el escurrimiento directo; el subterráneo llega de manera más
lenta hasta la salida de la cuenca y, en general, difícilmente se puede relacionar con una tormenta en particular.
Debido a que corre bajo el nivel freático, es el único que alimenta a las corrientes cuando no hay lluvias y por eso
se dice que forma el escurrimiento base. EI sub-superficial puede ser solo un poco menos rápido que el
superficial o tan lento como el subterráneo, dependiendo de las condiciones del suelo. Resumiendo, se tiene:
a) Escurrimiento directo, está formado por los flujos; superficial y sub-superficial rápido. Es el que tiene una
respuesta rápida a la lluvia y se considera el resultado de la lluvia en exceso o efectiva.
b) Escurrimiento base, formado por los flujos sub-superficial lento y subterráneo, no depende esencialmente de la
lluvia de la tormenta inmediata anterior.
3.- Métodos de aforo. Aforar una corriente consiste en determinar, a través de mediciones, el gasto que pasa por
una sección de esta. Existen diversas formas de aforar una corriente, dependiendo de las características del río,
así como del equipo disponible. Los procedimientos usados son 3: Secciones de control, Relación sección-
velocidad y Relación sección-pendiente. Cuando existe, en la corriente por aforar, una presa, se puede usar como
estación de aforo, habiendo calibrado previamente el vertedor y la obra de toma y conociendo su función de
almacenaje.
a) Relación sección velocidad. Se basa en el principio de continuidad, lo que implica que, para conocer el gasto
de un río, en una sección de éste, se requiere valuar su velocidad y su área. Si se determina el perfil de la
sección, al conocer el tirante del agua se obtiene el área hidráulica. El tramo de río debe ser lo más uniforme
posible, para no tener secciones de control dentro de él. Es el más usual y en cualquier tipo de corriente es
utilizable. Sus desventajas son: se supone un régimen estable, lo que no ocurre en una avenida que es el caso de

interés; el gasto está en relación directa con el coeficiente de rugosidad, lo que origina que un error en la
valuación de este trascienda en el valor del gasto.
Debido a su sencillez este método tiene gran aplicación cuando se requiere conocer el gasto de un río del que no
se tienen datos, también puede emplearse para completar registros de una estación hidrométrica, ya que se
tienen suficientes datos para valuar con bastante precisión el coeficiente de rugosidad de Manning.
En la figura siguiente, para que el molinete pueda colocarse a la profundidad deseada, se fija a un peso de plomo
y con forma hidrodinámica llamado escandallo. La profundidad a la que se hace la medición se calcula usando la
fórmula bc = (1 - k) de; donde k es un coeficiente de corrección que se calcula en función del ángulo 
Al hacer mediciones con este método conviene llevar los siguientes pasos:
a) medir la distancia ab b) sumergir el escandallo hasta que toque el fondo del río y medir ae
c) calcular ad = ab Sec  d) restar ad de ae para obtener de
e) utilizar la fórmula para calcular bc
El punto a donde se coloca el operador para hacer el aforo puede estar situado en un puente o en una canastilla
suspendida de un cable. En algunos casos se aceptan aforos hechos desde un bote, aunque este método no es
recomendable debido a que se perturba el flujo y el bote es arrastrado por la corriente, impidiendo que el aforo se
haga en una sección transversal a la dirección del río.

b) Relación sección pendiente. Se utiliza para estimar el gasto máximo que se presentó durante una avenida
reciente en un río donde no se cuenta con ningún tipo de aforos. Sólo se requiere contar con topografía de un
tramo del cauce y las marcas del nivel máximo del agua durante el paso de la avenida. Es empleado para
completar los registros que no pudieron obtenerse en el criterio anterior, también es muy usado para obtener
gastos máximos de corrientes cuando no se dispone de aparatos de medición.
c) Secciones de control. Es aquella donde la energía específica del escurrimiento es mínima, dicha energía se
relaciona con el tirante crítico, por lo que se dice que donde se presenta el tirante crítico hay una sección de
control y esto ocurre cuando existe un estrechamiento en la sección del cauce, un levantamiento en el fondo o
ambos. La ventaja de usar este tipo de estructura es que solo se requiere conocer el tirante sobre la cresta
vertedora y la forma de la sección para obtener el gasto. Es el más exacto de los 3, pero solo es aplicable a
cauces artificiales o ríos de sección pequeña y escaso escurrimiento.
Características de una estación de aforos o hidrométrica: La estación que use el criterio sección - velocidad está
compuesta por 3 partes esenciales que son:
a) Control: Es una sección transversal o tramo del cauce del río que permite determinar la relación entre las
elevaciones del agua y sus partes correspondientes.
b) Medidor de niveles: Es un instrumento que se instala aguas arriba del control, dentro de su intervalo de
influencia, con el propósito de determinar las fluctuaciones de elevación con respecto al tiempo.

c) Sección medidora: Es la sección transversal de la corriente donde se valúa el gasto. La posición de dicha
sección no está restringida y puede encontrarse aguas arriba o abajo de la sección de control, pero dentro de su
zona de influencia. A veces la sección medidora es la misma que el control.
Condiciones que debe reunir una estación hidrométrica:
a) Suficiencia. Capaz de cubrir todo el rango de gastos que pueda ocurrir. EI nivel mínimo, de la zanja o tubería
en el caso de los limnígrafos y de la regla en el de los Iimnímetros, debe estar por debajo de la elevación
correspondiente al gasto mínimo posible y la posición máxima de la regla o el flotador debe quedar arriba de la
elevación correspondiente al gasto máximo posible.
b) Accesibilidad. Debe ser accesible en cualquier tiempo y bajo cualquier condición, especialmente durante las
avenidas.
c) Estabilidad. La sección transversal donde se instale la estación, debe estar en un tramo recto, lo más estable
posible, de manera que las variaciones de la curva elevaciones gastos sean pequeñas.
d) Permanencia. Debe estar situada de manera que nunca sea destruida por una avenida, ya que una de las
características más deseables de un registro es que sea continuo y que esté formado en un mismo sitio; además,
no debe estar afectada por tomas o desvíos, por lo que la estación debe situarse, en lo posible, aguas arriba de
ellos.

Una curva elevaciones - gastos relaciona la elevación de la superficie libre del agua SLA con el gasto que pasa
por la sección y se construye con datos obtenidos de varios aforos. En general, la sección de aforos del río no es
una sección de control, por lo que la relación tirantes - gastos no es única.
En la figura se ve una curva típica. La histéresis, es decir, el diferente comportamiento que observa la SLA, en su
elevación, cuando el gasto aumenta y cuando disminuye, se debe a que la pendiente hidráulica del flujo es mayor
si el hidrograma va en ascenso. Se acostumbra ajustar los puntos medidos a una curva media que tiene una
ecuación del tipo Q = C (E - Eo) n, donde Eo es la elevación para la que el gasto es nulo y C y n son 2 constantes

que se determinan, por ejemplo, obteniendo logaritmos de la ecuación y luego aplicando el método de los
mínimos cuadrados.
En la mayoría de los ríos, la forma de las secciones transversales cambia debido a procesos de erosión y
sedimentación, por lo que es conveniente realizar aforos con la frecuencia suficiente para contar en cualquier
momento con una curva actualizada elevaciones - gastos.
La variabilidad en el tiempo de la sección de aforos depende de varios factores: su forma, su situación con
respecto a curvas y otras características del río y el material que forma el cauce, entre otras. Es por ello, que es
difícil generalizar en cuanto a la frecuencia con que se deben hacer los aforos. En general, puede decirse que es
necesario realizarlos por lo menos 5 o 6 ve es al mes, aunque algunas dependencias como CFE y SARH
especifican un aforo diario.
Una vez conocida la curva elevaciones - gastos de la sección de aforos, es suficiente con determinar la elevación
de la SLA para conocer el gasto en cualquier momento. Dicha elevación se determina así:
a) Limnímetro. Regla graduada que se coloca en una de las márgenes del cauce, en la que se lee normalmente la
elevación de la superficie cada 2 h en época de avenidas y cada 24 h en estiaje. Dado que la hora en que ocurre
el gasto máximo de una avenida puede no coincidir con algunas de las lecturas, conviene marcar la regla con
pintura soluble al agua, de manera que se pueda conocer el máximo nivel alcanzado por el río, y por lo tanto el
pico de la avenida.
b) Peso suspendido de un cable. Similar al anterior. La elevación del nivel del agua, será en este caso, igual a
elevación (Ep) del punto desde donde se suspende el peso menos la longitud del cable E = Ep - L
c) Limnígrafo. Aparato automático con el que se obtiene un registro permanente de niveles. Se coloca junto a la
corriente, conectado mediante un tubo o zanja, o bien dentro de ella. Consta de un flotador unido a una plumilla
que marca los niveles del agua en un papel fijado a un tambor que gira. Este se cambia una vez al día, aunque
esto se fija con la variabilidad del gasto con el tiempo. El registro se denomina limnograma.
4.- Los componentes del hidrograma. EI hidrograma de una corriente es la representación gráfica de sus
variaciones de flujo, arregladas en orden cronológico. Por otro lado, las características de la cuenca, determinan
la forma del hidrograma, cuyos principales parámetros son:
a) Punto de levantamiento A; En este punto, el agua proveniente de la tormenta bajo análisis comienza a llegar a
la salida de la cuenca y se produce luego de iniciada la tormenta, durante la misma o incluso cuando ha
trascurrido ya algún tiempo después de que cese de llover.
b) Punto de pico B; Gasto máximo que produce la tormenta, es el más importante para fines de diseño.
c) Punto de inflexión, C; Es aquí aproximadamente cuando termina el flujo sobre el terreno.
d) Final del escurrimiento directo D; De aquí en adelante el escurrimiento es solo de origen subterráneo.
e) Volumen de escurrimiento directo VED.

f) Tiempo de concentración tc; Tiempo que tarda el agua en trasladarse desde el punto más alejado de la cuenca,
hasta la salida de la misma. Teóricamente define el tiempo requerido para que, si se presenta una tormenta con
intensidad constante, el gasto a la salida de la cuenca alcance un valor de equilibrio.
g) Tiempo de pico tp; Es el que transcurre entre el momento en que se inicia el escurrimiento directo y el
momento que alcanza su valor máximo. Éste transcurre entre los puntos A y B del hidrograma.
h) Tiempo de retraso t r; Transcurre entre el centroide del histograma de precipitación efectiva y el gasto máximo o
de pico, va desde el centro de masa de lluvia hasta el punto B del hidrograma.
i) Tiempo base tb; transcurre desde punto de levantamiento hasta el fin del hidrograma.
j) Rama ascendente; Parte del hidrograma que va desde el punto de levantamiento hasta el punto de pico.
h) Rama descendente o curva de recesión; Parte del hidrograma que va desde el punto de inflexión hasta el final
del escurrimiento directo, es una curva de vaciado de la cuenca.

5.- Análisis de hidrogramas. Consiste en separar a los escurrimientos del hidrograma, de acuerdo con las fuentes
de abastecimiento que los originan. Para fines prácticos se considera al escurrimiento base y directo como los
componentes principales del hidrograma. Éstos muestran en forma idealizada la frontera entre los escurrimientos
base y directo. Esta frontera en la realidad es difícil precisar, ya que cuando una tormenta escurre, el
escurrimiento directo puede ocasionar una sobreelevación del nivel del agua en el cauce que sea superior al nivel
freático. En ese instante se tendrá que parte de dicho escurrimiento drena del cauce hacia el manto freático;
originando simultáneamente una anulación momentánea del escurrimiento base. Existen diversos criterios para
obtener la frontera entre los escurrimientos, aunque se diferencian en la forma de obtener el punto D.
a) EI método más simple consiste en trazar una línea recta horizontal a partir del punto A. Aunque este método
puede dar resultados con buena aproximación, de manera especial en tormentas pequeñas, donde los niveles
freáticos no se alteran demasiado. En general sobreestima el tiempo base y el V ED.
b) Se han realizado numerosos intentos de correlacionar el tiempo de vaciado del escurrimiento directo con
algunas características de la cuenca. Uno de ellos es el que relaciona dicho tiempo con el área de la cuenca
como sigue: N = 0.827 A0.2 donde; N es el tiempo de vaciado del escurrimiento directo en días. EI punto D
estará un tiempo de N días después del pico.
c) Otro método es el de determinar una curva tipo vaciado del escurrimiento base, analizando varios hidrogramas
y seleccionando aquellos tramos en que solo exista escurrimiento base, los cuales se dibujan en papel
semilogarítmico de manera que sus extremos inferiores sean tangentes a una línea. Esta se denomina curva de
vaciado del gasto base. EI punto D se localiza superponiendo la curva de vaciado, dibujada en papel aritmético y
a la escala de hidrograma a la curva de recesión del hidrograma, encontrando el punto D donde ambas líneas se
separan. La desventaja de este método es que se requiere contar con varios hidrogramas registrados
anteriormente, lo cual no siempre es posible.
d) Consiste en obtener el punto de mayor curvatura de la curva de recesión. Esto se hace de la siguiente manera;
Sea un hidrograma en el que se tienen los gastas en una columna, estos se dividen entre los ocurridos un tiempo

∆t fijo después Q+∆t. Luego, se dibujan dichos cocientes en una gráfica contra tiempo; en el punto donde ocurra
un cambio de pendiente se tiene la mayor curvatura de la rama ascendente y por lo tanto el punto D.


Una vez localizado el punto D solo resta trazar la línea que separa el gasto base del directo. También para esto
existen varios métodos; el más simple es trazar una línea recta desde A hasta D; otro método consiste en
prolongar hacia atrás la curva de vaciado del gasto base hasta el tiempo en que ocurre el pico y de ahí unir la
prolongación con el punto A del hidrograma; Otro posible método es el de trazar 2 Líneas rectas, una horizontal a
partir de A hasta el tiempo en que ocurre el pico y otra desde ese punto hasta el punto D. Ninguno de estos
procedimientos de separación es completamente preciso; sin embargo. Se puede aceptar un error en la posición
del punto D de 1 o 2 veces la duración de la tormenta, pues el área bajo esta parte del hidrograma es, en general
una pequeña parte del volumen total escurrido.
6.- Infiltración. Es el proceso por el cual, el agua penetra en los estratos de la superficie del suelo y se mueve
hacia el manto freático. EI agua primero satisface las deficiencias de humedad del suelo y después, cualquier
exceso pasa a formar parte del agua subterránea. Aun cuando existe una diferencia con la percolación, que es el
movimiento del agua dentro del suelo saturado, los 2 fenómenos están relacionados íntimamente, puesto que la
infiltración no continúa libremente sino cuando la percolación ha removido el agua de las capas superiores del
suelo.
La diferencia entre el volumen de agua que llueve en una cuenca y el que escurre por su salida recibe el nombre
genérico de pérdidas. Las perdidas están constituidas por; la intercepción en el follaje de las plantas y en los
techos de las construcciones, la detención en charcos y depresiones, la evaporación y la infiltración. Además de
que en la práctica es difícil separarlos, la porción más considerable de las perdidas está dada por la infiltración,
calculándose con este nombre. La infiltración juega un papel importante en la relación lluvia-escurrimiento y , por
lo tanto, en los problemas de diseño y predicción asociadas a la dimensión y operación de obras hidráulicas. En
general, el volumen de infiltración es mucho mayor que el de escurrimiento durante una tormenta dada
especialmente en cuencas con un grado de urbanización relativamente bajo.
7.- Proceso de Infiltración. Considérese un área pequeña de suelo, de modo que sus características, así como la
intensidad de lluvia en el espacio puedan considerarse uniformes, aunque la última cambie con el tiempo.
Supóngase, que, al inicio de la tormenta, el suelo está de tal manera seco que la cantidad de agua que pueda
absorber en la unidad de tiempo es mayor que la intensidad de lluvia en esos primeros instantes de la tormenta, o
sea i < f; F = i. Luego, si la lluvia es suficientemente intensa, el contenido de humedad del suelo aumenta hasta
que su superficie alcanza la saturación. En ese momento se empiezan a llenar las depresiones del terreno,
originando charcos, y empieza a producir flujo sobre la superficie. A este instante se le denomina tiempo de
encharcamiento (tp). Después, si la lluvia sigue siendo intensa, el contenido de humedad del suelo aumenta y la
capacidad de infiltración disminuye con el tiempo. Además, bajo estas condiciones, la infiltración se hará
independiente de la variación en el tiempo de la intensidad de lluvia, en tanto que esta sea mayor que la
capacidad de transmisión del suelo, de modo que: i > f t > tp F = f donde f decrece con el tiempo.

Bajo las condiciones anteriores, la capa saturada (que en el tp; era muy delgada y estaba situada en la superficie
del suelo) se ensancha a medida que su límite inferior, nominado frente húmedo, baja. Entonces, dado que cada
vez una mayor parte del suelo está saturada, el movimiento del agua se produce solo por la acción de la
gravedad y la capacidad de infiltración se hace constante.
8.- Factores que afectan la capacidad de infiltración. La forma en que se realiza el proceso descrito depende de
un gran número de factores, como son; contenido de humedad inicial y de saturación, textura y uso del suelo,
contenidos de materia orgánica, cobertura vegetal, estación del año, aire atrapado, lavado de material fino,
compactación, cambio y diferencias de temperatura. Por lo tanto, puede considerarse como una secuela de 5
pasos: entrada en la superficie, transmisión a través del suelo, agotamiento o fin de la capacidad de almacenaje
del suelo, el medio permeable y el flujo.
a) Entrada en la superficie. La superficie puede obstruirse por el lavado de finos y el impacto de gotas de agua, lo
cual evita o retarda la entrada de agua dentro del suelo, por eso, un suelo con una buena red de drenaje puede
tener una baja capacidad de infiltración; la vegetación tiene influencia en este aspecto.
b) Transmisión a través del suelo. La rapidez con que el agua penetra en el estrato de suelo depende de su
capacidad de transmisión la cual varía para los diferentes horizontes del perfil del suelo; una vez que éste se ha
saturado, la capacidad de infiltración está limitada por la menor transmisión del agua infiltrada que tenga el suelo.
Si la entrada del agua en la superficie del suelo es menor que la transmisión más baja de cualquier horizonte del
suelo, la infiltración queda suspendida.
c) Agotamiento de la capacidad de almacenaje del suelo. EI almacenaje disponible en cualquier horizonte,
depende de su porosidad, espesor y contenido de humedad. La naturaleza y magnitud de la porosidad del
horizonte del suelo depende de su textura, estructura, contenido de materia orgánica, penetración de las raíces y
otros factores.
d) Características del medio permeable. Para el suelo, la capacidad de infiltración está relacionada con la
distribución y tamaño del poro. En las arenas, los poros son relativamente estables, aunque durante una tormenta
se puede formar una mezcla más densa, pero, este cambio en ellas es relativamente lento comparado con las
arcillas y los limos. Las modificaciones del tamaño del poro y su distribución son comunes en el campo y
dependen principalmente del contenido de materia orgánica del suelo.
e) Características del flujo. Otro grupo de factores que afectan a la infiltración, aunque en grado menor, son
aquellos que modifican las características físicas del agua. Uno de los cambios más importantes en el agua
infiltrada es su contaminación, que, en la mayoría de los suelos, ocurre en menor o mayor escala, debido a las
arcillas finas y los coloides. Esto afecta en forma directa a la infiltración, ya que el material en suspensión que
lleva el agua infiltrada bloquea los poros por los cuales pasa. La temperatura y viscosidad del fluido también
afecta a la cantidad de agua que se mueve en el suelo.

De aquellas características del suelo que afectan la infiltración, la porosidad no capilar es posiblemente la más
importante. La porosidad determina la capacidad de almacenamiento y afecta la resistencia al flujo. De esta
manera, la infiltración aumentará con el aumento de la porosidad. EI aumento en el contenido de la materia
orgánica también tiende a aumentar la capacidad de infiltración, debido en gran parte al aumento correspondiente
en la porosidad.
El efecto de la vegetación en la capacidad de infiltración es difícil de determinar, ya que también afecta la
intercepción. Aun así, esta aumenta la infiltración comparada con la de un suelo desnudo, dado que retarda el
flujo de superficie dando tiempo al agua para penetrar al suelo; Los sistemas de raíces hacen más permeable al
suelo: EI follaje protege al suelo de la erosión causada por el impacto de las gotas de agua y reduce la
compactación de la superficie del suelo.
9.- Medición de la infiltración. En teoría, es posible determinar los valores de los diversos parámetros que
intervienen en los métodos que se describen, mediante mediciones directas de la infiltración. Para medir la
infiltración de un suelo se usan los infiltrómetros, con los cuales se determina la capacidad de infiltración,
aplicando agua al suelo artificialmente. AI contrario de lo que sucede con la precipitación o la evaporación, la
infiltración puede diferir de forma considerable de un sitio a otro relativamente cercano, por eso las mediciones
solo se consideran representativas de áreas pequeñas.
Los infiltrómetros se clasifican en dos tipos básicos: simuladores de lluvia y de carga constante.
a) carga constante. Es un cilindro diseñado para aislar una sección de suelo, cuyo diámetro es de 20-25 cm. y de
45-60 cm. de longitud. Se les agrega agua para mantener un tirante constante sobre el suelo y suficiente para
cubrir plantas pequeñas. Se determina la capacidad de infiltración a partir de la cantidad de agua que se tiene
que agregar al tubo para mantener dicho tirante. Los resultados obtenidos son, en general, poco confiables, pues
el suelo se altera al hincar los tubos y no se toma en cuenta la estratigrafía del mismo, así como el efecto que
producen las gotas de lluvia en el suelo.
b) Simuladores de lluvia. Estos se usan con el objeto de evitar en lo posible las fallas de los infiltrómetros de
carga constante aplicando al suelo, mediante regaderas, agua en forma constante. EI área que estos simuladores
cubren varía entre 0.1 y 40 m 2. Aquí se deduce la infiltración midiendo el escurrimiento superficial que resulta de
una lluvia uniforme. Existen diversos tipos de simuladores, dependiendo del sistema generador de lluvia y de la
forma de recoger el escurrimiento superficial del área en estudio.
10.- Criterios para diseño en cuencas aforadas. Las pérdidas varían con la magnitud de la tormenta y con el
estudio de humedad inicial del suelo, de tal manera que ni la capacidad de infiltración media ni el coeficiente de
escurrimiento pueden considerarse constantes para una cuenca dada.

A) Criterio de la capacidad de infiltración media. Este supone que la capacidad de infiltración es constante
durante toda la tormenta. Se le llama índice de infiltración media . Cuando se tiene un registro simultáneo de
precipitación y escurrimiento de una tormenta, el índice de precipitación media se calcula así:
a) Del hidrograma se separa el gasto base y se calcula el volumen de escurrimiento directo (V ED).
b) Se calcula la altura de lluvia en exceso o efectiva (hp e) como: VED entre el área de la cuenca.
c) Se calcula  trazando una línea horizontal en el histograma de la tormenta, de manera que la suma de las
alturas de precipitación que queden arriba de esa línea sea igual al hp e. EI  será entonces igual a la hp
correspondiente a la línea horizontal dividida entre el intervalo de tiempo que dure cada barra del hidrograma.
Ahora, como la lluvia varia con respecto al tiempo y es constante, para calcular el volumen de infiltración real se
aplica: F = (hp - hpe)*A
A = área de la cuenca
hpe = altura de lluvia en exceso hp = Altura de lluvia debido a la tormenta (suma de los hp i).
B) Criterio del coeficiente de escurrimiento. En este se supone que las pérdidas son proporcionales a la
intensidad de la lluvia, esto es: f = (1 - Ce)*i es decir, r = Ce*i donde (Ce) se denomina coeficiente de
V ED
escurrimiento. Otra forma de escribir dicha ecuación es Ved = Ce * V II o bien Ce =
V¿
En los problemas de diseño, la principal variable es la magnitud de la lluvia, por lo que, es necesario establecer la
relación entre esa magnitud y las pérdidas. En el caso de cuencas aforadas, el procedimiento consiste en calcular
la precipitación total y el Ce, para las tormentas registradas en el pasado y ajustar una función que relacione las
variables. Se recomienda usar como función de ajuste la siguiente:
C) Criterio del USSCS. Este dice que la relación entre el coeficiente de escurrimiento y la hp total de una tormenta
es de la forma: Ce = ¿ ¿ dónde: hp es la altura de precipitación, en mm
S es un parámetro por determinar, también en mm.
Este último se puede estimar si se conocen varias parejas de valores (hp, Ce); probando diferentes valores de S
hasta encontrar al que hace mínima la variancia del error cometido al calcular el coeficiente de escurrimiento con
la ecuación anterior.
D) Método de los números de escurrimiento. Los criterios antes mencionados requieren que la cuenca esté
aforada, es decir, que se hayan medido gastos de salida al mismo tiempo que las precipitaciones. Dado que en la
mayor parte de las cuencas del país con mucha frecuencia no se cuenta con estos datos, es necesario tener
métodos con los que se pueda estimar la altura de lluvia efectiva a partir de la total y de las características de la
cuenca. EI USSCS propone este método en el cual la altura de lluvia total se relaciona con la lluvia efectiva
mediante curvas que se expresan algebraicamente mediante la siguiente ecuación: hp e = ¿ ¿

Donde N es el número de escurrimiento cuyo valor depende del tipo de suelo, la cobertura vegetal, la pendiente
del terreno y la precipitación antecedente.
En la tabla A se muestran los valores de N para algunas condiciones, el tipo de suelo se estima tomando como
guía la tabla B. Para tomar en cuenta las condiciones iniciales de humedad del suelo, se hace una corrección al
valor de N obtenido, según la altura de precipitación acumulada 5 días antes de la fecha en cuestión, de acuerdo
con los requerimientos siguientes:
a) Si hp5 <2.5 cm hacer corrección A,
b) Si 2.5 cm < hp5 < 5 cm no hacer corrección.
c) Si hp5 > 5 cm hacer corrección B.
TABLAS PARA EL CÁLCULO DEL VALOR DE N

TABLA A (Selección del valor de N)
Uso de la tierra y Tratamiento Pendiente del Tipo de suelo (N)
Cobertura del suelo terreno, en % A B C D
Sin cultivo Surcos rectos --------------- 77 86 91 94
Cultivos en surco Surcos rectos >1 72 81 88 91
Surcos rectos <1 67 78 85 89
Contorneo >1 70 79 84 88
Contorneo <1 65 75 82 86
Terrazas >1 66 74 80 82
Terrazas <1 62 71 78 81
Cereales Surcos rectos >1 65 76 84 88
Surcos rectos <1 63 75 83 87
Contorneo >1 63 74 82 85
Contorneo <1 61 73 81 84
Terrazas >1 61 72 79 82
Terrazas >1 59 70 78 81
Leguminosas Surcos rectos >1 66 77 85 89

o praderas Surcos rectos <1 58 72 81 85
Contorneo >1 64 75 83 85
con rotación Contorneo <1 55 69 78 83
Terrazas >1 63 73 80 83
Terrazas <1 51 67 76 80
Pastizales --------------- >1 68 79 86 89

--------------- <1 39 61 74 80
Contorneo >1 47 67 81 88
Contorneo <1 6 35 70 79
Pradera permanente --------------- <1 30 58 71 78

Bosques naturales
Muy ralo --------------- --------------- 56 75 86 91
--------------- --------------- 46 68 78 84
Ralo --------------- --------------- 36 60 70 77
Normal --------------- --------------- 26 52 62 69
Espeso --------------- --------------- 15 44 54 61
Muy espeso
Caminos
de terracería --------------- --------------- 72 82 87 89
--------------- --------------- 74 84 90 92
con superficie dura
TABLA B
Tipo de suelo Textura del suelo
A Arenas con poco limo y arcilla; Suelos muy permeables.
B Arenas finas y limos
C Arenas muy finas, limos, suelos con alto contenido de arcilla
D Arcillas en grandes cantidades; Suelos poco profundos con subhorizontes de roca sana;
Suelos muy impermeables
N N con corrección A N con corrección B

0 0 0
10 4 22
20 9 37
30 15 50
40 22 60
50 31 70 TABLA C
60 40 78
70 51 85
80 63 91
90 78 96
100 100 100

IV EVAPORACION Y EVAPOTRANSPIRACIÓN
1.- Introducción. Desde el punto de vista de la Ingeniería Hidrológica, es importante conocer, por un lado, la
cantidad de agua que se pierde por evaporación en grandes depósitos, como presas, lagos o sistemas de
conducción y, por otro, la cantidad de agua con que es necesario dotar a los distritos de riego para determinar las
fuentes y dimensiones de los sistemas de almacenamiento.
Evaporación: Proceso por el cual el agua pasa del estado líquido en que se encuentra en los almacenamientos,
conducciones y en el suelo, en las capas cercanas a su superficie, a estado gaseoso y se transfiere a la
atmósfera. Una elevación en la temperatura del agua origina una mayor evaporación, ya que aumenta la
velocidad de las moléculas de agua y disminuye la tensión superficial. La evaporación se produce básicamente
por el aumento de energía cinética que experimentan las moléculas, de agua, cercanas a la superficie de un
suelo húmedo o una masa de agua. Este aumento de energía cinética provoca que algunas moléculas de agua
brinquen de manera continua a la atmósfera. Al mismo tiempo, algunas moléculas que ya se encuentran en la
atmósfera se condensan y regresan al cuerpo de agua.
Transpiración. Es el agua que se despide en forma de vapor de las hojas de las plantas; dicha agua es tomada,
por las plantas, del suelo.
Sublimación: Difiere de la evaporación solo en que las moléculas del agua pasan directamente del estado sólido
al gaseoso.
Evaporación y evapotranspiración. EI agua regresa a la atmósfera por medio de las acciones combinadas de
evaporación, transpiración y sublimación, las cuales son cambios esenciales de un solo proceso.
2.- Factores que afectan a la evaporación. Esta varía dependiendo de factores meteorológicos y de la superficie
evaporante, se puede decir que la evaporación está relacionada con las diferencias en la presión de vapor entre
el agua y el aire, las temperaturas del aire y agua, la velocidad del viento, presión atmosférica, calidad del agua y
la radiación solar.
A) Diferencias en la presión de vapor. Si se considera que ew es la presión de vapor existente en la zona de
intercambio, ea la presión de vapor del aire que se tiene en un momento dado y es la presión de vapor de
saturación, se pueden presentar 2 situaciones:
a) es > ew. Se produce evaporación mientras ea < ew. Cuando la presión del vapor de aire alcanza el valor ew,
deja de haber paso de moléculas de la zona de intercambio a la atmósfera y, por lo tanto, cesa la evaporación, lo
cual sucede antes de que el aire se sature.
b) es < ew. La evaporación cesa cuando ea = es. A pesar de que aún existe un gradiente de presión de vapor
entre la zona de intercambio y la atmósfera. En ese momento comienza a invertirse el proceso y se produce
condensación, pues ea > es.

En cualquier caso, la evaporación es proporcional al gradiente de presión de vapor entre la zona de intercambio y
la atmósfera. Esto se conoce como Ley de Dalton y se expresa como: E = k (e w - ea), donde k es una constante
de proporcionalidad y E es la evaporación.
Debido a la reducida dimensión vertical de la zona de intercambio, la presión del vapor en la misma es difícil de
medir; sin embargo, ew generalmente tiene un valor cercano a es, de manera que la ecuación anterior se expresa
en forma aproximada como E = k (es - ea).
B) Temperatura. Como la presión de vapor depende de la temperatura, la cantidad de emisión de moléculas de la
masa de agua está en función de su temperatura, aunque no depende de ella sino del resultado directo del
incremento en la presión del vapor con la temperatura.
C) Viento. Es un elemento efectivo para mover las moléculas que se desprenden de la superficie del agua debido
a la evaporación, lo que origina variaciones en las características de la masa del aire que se encuentra sobre
esta. Puede así traer masas de aire caliente, lo que origina un aumento de evaporación; si la masa de aire es fría,
puede disminuir la evaporación e, incluso, favorecer la condensación.
D) Presión atmosférica. La evaporación puede disminuir con el aumento de altitud. El número de moléculas de
aire por unidad de volumen aumenta con la presión, consecuentemente, ante presiones altas hay más
oportunidad de que las moléculas que escapan de la superficie libre del agua choquen con las del aire y retornen
al líquido.
E) calidad del agua. La cantidad de evaporación, menor en agua salada disminuye conforme se incrementa el
peso específico.
3.- Medición de la evaporación. La medición del grado de evaporación de una región se hace en forma directa
con un evaporímetro. EI más usual consiste en un recipiente circular de lámina, abierto en su parte superior, de
aproximadamente 1.2 m de diámetro y de 0.26 m de alto, en el cual se coloca cierta cantidad de agua y se mide
la variación de nivel después de un cierto tiempo, que puede ser un día. Para medir el nivel del agua, se introduce
dentro del recipiente un cilindro de reposo que contiene un tornillo con vernier. Los valores medidos se corrigen
sumándoles la altura de precipitación registrada en ese intervalo de tiempo en la estación pluviométrica más
cercana. Por otra parte, dado que, para las mismas condiciones atmosféricas, la evaporación es mayor en los
depósitos pequeños que en los grandes, los datos registrados deben corregirse, si se desean usar para estimar la
evaporación en presas, lagos o cualquier gran almacenamiento, multiplicándolos por un coeficiente medio que,
generalmente, es de 0.7
4.- Determinación de la evaporación. Para evaluarla existe una gran diversidad de ecuaciones; estas ecuaciones
se pueden agrupar en:
a) empíricas obtenidas a partir de relaciones entre datos de evaporímetros y elementos climáticos.
b) basadas en consideraciones teóricas de cambios de energía.

Las primeras se basan en la Ley de Dalton, modificándola de acuerdo a los factores que afectan a la evaporación.
Las otras involucran hipótesis basadas en evidencias experimentales o en coeficientes, los cuales se deben
valuar empíricamente.
5.- Transpiración. Es esencialmente igual a la evaporación, solo que la superficie de la cual las moléculas de
agua escapan, no es la del agua, sino principalmente la de las hojas de las plantas. Los factores que afectan a la
transpiración pueden ser fisiológicos o ambientales.
a) Factores fisiológicos; la densidad y comportamiento de las hojas, extensión y características de la cubierta
protectora, estructura de la hoja y enfermedades de las plantas.
b) Factores ambientales; el viento, la temperatura, la radiación solar y la humedad del suelo. Como la pérdida de
agua de la planta es gobernada por la diferencia de vapor existente, se dice que este es el factor más importante
de la transpiración. Dicha diferencia en el espacio comprendido entre las hojas y el aire exterior es una medida de
la energía requerida para que el agua de las hojas se evapore.
6.- Determinación de la transpiración. La transpiración no se puede medir directamente en condiciones naturales,
por lo que se limita a estudios de muestras en laboratorio, cuyos métodos se pueden dividir en 2 clases: Medición
del agua transpirada y Medición del cambio de peso debido a la pérdida de agua.
Los resultados de estos métodos son buenos si las condiciones de las pruebas son comparables a la naturaleza
sujeta a investigación. Pero la transpiración depende de muchas variables, por lo que una precisa determinación
de esta, no se obtiene fácilmente, y en caso de asignar un cierto valor a determinado cultivo este generalmente
es de tipo cualitativo y no cuantitativo.
7.- Evapotranspiración. Debido a esto, se acostumbra, generalmente, considerar a la transpiración combinada
con la evaporación y valuar lo que se llama evapotranspiración.
Uso consuntivo. Combinación de evapotranspiración y el agua que las plantas retienen para su nutrición. Esta
última cantidad es pequeña en comparación con la evapotranspiración (aprox. 1%), por lo que los términos
evapotranspiración y uso consuntivo se usan como sinónimos.
8.- Medición de la evapotranspiración. Estos métodos se agrupan en 3 formas; Aproximaciones teóricas basada
en la física del proceso de evapotranspiración, Aproximaciones analíticas basadas en el balance de energía y
cantidad de agua y Aproximaciones empíricas basadas en la relación regional entre la evapotranspiración medida
y las condiciones climáticas.
a) Muestreo de la humedad del suelo. Adecuado para evaluar la evapotranspiración de campos de riego donde el
suelo es uniforme y el nivel freático no influye en las fluctuaciones de humedad dentro de la zona de las raíces.
Para aplicar este método se toman muestras del suelo antes y después de cada riego, y se determina su
contenido de agua mediante pruebas estándar de laboratorio. Esta se calcula como sigue:
D = (P V d) / 100 (en cm). d; espesor del suelo, en cm.

P; porcentaje de humedad del suelo. V; peso específico relativo del suelo.
Esta ecuación se emplea generalmente por unidad de área y se puede aplicar a diferentes intervalos de tiempo
de acuerdo con los muestreos efectuados, siendo posible llevar en una gráfica una relación de pérdidas por
evapotranspiración con respecto al tiempo.
b) Mediciones con lisímetros. Este método se utiliza para evaluar la evapotranspiración de cosechas individuales
o vegetación natural, observando su desarrollo en tanques o lisímetros y midiendo la perdida de agua necesaria
para mantener el desarrollo en forma satisfactoria. Los tanques son generalmente de 60-100 cm de diámetro y
con altura de 200 cm. Si las condiciones del tanque son similares a las del campo, los resultados son aceptables.
c) Mediciones del agua circulante. Involucra la aplicación del balance de agua en grandes áreas de tierra que
pueden ser mayores de 1500 km 2. Para aplicar este criterio debe medirse la cantidad de agua que se usa para
regar un área de tierra en determinado intervalo de tiempo. La diferencia entre esa cantidad y la cantidad de agua
que sobra del área, ajustada por el cambio sufrido por el almacenaje de agua subterránea durante el mismo
periodo, será una medida de las pérdidas sufridas por evapotranspiración. En general, el agua subterránea se
supone que no varía durante el periodo en estudio.
9.- Determinación del uso consuntivo. La falta de datos básicos y las dificultades que se presentan al querer
hacer mediciones en el campo y, al tratar de aplicar los métodos vistos anteriormente, ocasionaron grandes
esfuerzos para desarrollar ecuaciones, que relacionan la evapotranspiración con algunos datos climatológicos de
fácil obtención. A continuación, se mencionan las ecuaciones más importantes para evaluar la
evapotranspiración.
a) Método de Blaney-Criddle. En este método se toma en cuenta, además de la temperatura y las horas de sol
diarias, el tipo de cultivo y la duración de su ciclo vegetativo, la temporada de siembra y la zona.
P j∗(T j +17.8)
Uj = Kcj fj donde Kcj = coeficiente de desarrollo parcial del cultivo fj =
21.8
Pj = % de horas de sol del mes j con respecto año Tj = Temperatura media del mes j en °C
Cuando la zona en cuestión es árida, los valores de f j se multiplican por Ktj = 0.03114 Tj + 0.2396
Si se desea estimar el uso consuntivo durante un ciclo vegetativo completo, entonces se emplea la fórmula
siguiente: U = Kg F (en cm) Kg = Coeficiente global de desarrollo (que varía entre 0.5 - 1.2)
F = Factor de temperatura y luminosidad = fj
b) Método de Thornwaite. Calcula la evapotranspiración mensual como una función de !as temperaturas medias
mensuales con la formula Uj = 1.6 Kaj ¿ I =  ij ij = ¿
Kaj = constante que depende de la latitud y el mes del año
a = 675*10-9 I3 - 771*10-7 I2 + 179*10-4I + 0.492 (adimensional)

Para determinar el uso consuntivo para un grupo cualquiera de cultivos, por este método, se necesita tener los
siguientes datos básicos: El período de desarrollo de los cultivos, La temperatura media mensual en la zona y La
latitud del lugar. VET(B)j = Uj Ar - hpj Ar VET(N)j = Uj Ar - hpj Ar + hej Aco Dj = Uj Ar - hpj Ar + hej Aco + W
c) Método de Lowry - Johnson. Considera una relación lineal entre el calor efectivo y el uso consuntivo. EI calor
efectivo se define como los grados acumulados, de temperaturas máximas diarias sobre 32° F, durante la
estación de crecimiento del cultivo. Esta permite conocer el uso consuntivo de tierras agrícolas sobre una base
anual y se expresa como: U = 0.0048 H + 24 (en cm) H = calor efectivo
10.- Extracciones de un almacenamiento para riego. Los valores de uso consuntivo que se calculan con los
métodos anteriores, representan la cantidad de agua que requieren las plantas para un desarrollo normal la cual
es diferente de la que se debe extraer de un almacenamiento como una presa, debido a que, por una parte, la
precipitación sobre la zona de riego, disminuye el volumen de extracción necesario y por otra las perdidas por
evaporación e infiltración en las conducciones y los desperdicios lo aumentan. EI volumen D j que es necesario
extraer del almacenamiento durante el periodo j será entonces: D j = Uj Ar - hpj Ar + hej Aco + W
Donde: Ar = área de riego. hpj: precipitación media en la zona de riego en el periodo j.
W = volumen de desperdicio. hej = evaporación media en la zona de riego en el periodo j.
VALORES DE Ka

% DE
HORAS Norte ENE FEB MAR ABR MAY JUN JUL AGO SEP OCT NOV DIC
DE 0° 8.50 7.66 8.49 8.21 8.50 8.22 8.50 8.49 8.21 8.50 8.22 8.50
SOL 5° 8.32 7.57 8.47 8.29 8.65 8.41 8.67 8.60 8.23 8.42 8.07 8.30
10° 8.13 7.47 8.45 8.37 8.81 8.60 8.86 8.71 8.25 8.34 7.91 8.10
15° 7.94 7.36 8.43 8.44 8.98 8.80 9.05 8.83 8.28 8.20 7.75 7.88
16° 7.93 7.35 8.44 8.46 9.07 8.83 9.07 8.85 8.27 8.24 7.72 7.83
17° 7.86 7.32 8.43 8.48 9.04 8.87 9.11 8.87 8.27 8.22 7.69 7.80
18° 7.83 7.30 8.42 8.50 9.09 8.92 9.16 8.90 8.27 8.21 7.66 7.74
19° 7.79 7.28 8.41 8.51 9.11 8.97 9.20 8.92 8.28 8.19 7.63 7.71
20° 7.74 7.25 8.41 8.52 9.15 9.00 9.25 8.96 8.30 8.18 7.58 7.66
21° 7.71 7.24 8.40 8.54 9.18 9.05 9.29 8.98 8.29 8.15 7.54 7.62
22° 7.66 7.21 8.40 8.56 9.22 9.09 9.33 9.00 8.30 8.13 7.50 7.55
23° 7.62 7.19 8.40 8.57 9.24 9.12 9.35 9.02 8.30 8.11 7.47 7.50
24° 7.58 7.17 8.40 8.60 9.30 9.20 9.41 9.05 8.31 8.09 7.43 7.46
25° 7.53 7.14 8.39 8.61 9.33 9.23 9.45 9.09 8.32 8.09 7.40 7.42
26° 7.49 7.12 8.40 8.64 9.38 9.30 9.49 9.10 8.31 8.06 7.36 7.31
27° 7.43 7.09 8.38 8.65 9.40 9.32 9.52 9.13 8.32 8.03 7.36 7.31
28° 7.40 7.07 8.39 8.68 9.46 9.38 9.58 9.16 8.32 8.02 7.27 7.27
29° 7.35 7.04 8.37 8.70 9.49 9.43 9.61 9.19 8.32 8.00 7.24 7.20
30° 7.30 7.03 8.38 8.72 9.53 9.49 8.67 9.22 8.33 7.99 7.19 7.15
31° 7.25 7.00 8.36 8.73 9.57 9.54 9.72 9.24 8.33 7.95 7.15 7.09
32° 7.20 6.97 8.37 8.76 9.62 9.59 9.77 9.27 8.34 7.95 7.11 7.05
33° 7.15 6.94 8.36 8.78 9.68 9.65 9.82 9.31 8.35 7.94 7.07 6.98
34° 7.10 6.91 8.36 8.80 9.72 9.70 9.88 9.33 8.36 7.90 7.02 6.92
35° 7.05 6.88 8.35 8.83 9.77 9.76 9.94 9.37 8.37 7.88 6.97 6.85
36° 6.99 6.85 8.35 8.85 9.82 9.82 9.09 9.40 8.37 7.85 6.92 6.79
38° 6.87 6.79 8.34 8.90 9.92 9.95 10.10 9.47 8.38 7.80 6.82 6.66
40° 6.76 6.72 8.33 8.95 10.02 10.08 10.22 9.54 8.39 7.75 6.72 7.52
42° 6.63 6.65 8.31 9.00 10.14 10.22 10.35 9.62 8.40 7.69 6.62 6.37
44° 6.49 6.58 8.30 9.06 10.26 10.38 10.49 9.70 8.41 7.63 6.49 6.21
46° 6.34 6.50 8.29 9.12 10.39 10.54 10.64 9.79 8.42 7.57 6.36 6.04
48° 6.17 6.41 8.27 9.18 10.53 10.71 10.80 9.89 8.44 7.51 6.23 5.86
50° 5.98 6.30 8.24 9.24 10.68 10.91 10.90 10.00 8.46 7.45 6.10 5.65
52° 5.77 6.19 8.21 9.29 10.85 11.13 11.20 10.12 8.49 7.39 5.93 5.43
54° 5.55 6.08 8.18 9.36 11.03 11.38 11.43 10.26 8.51 7.30 5.74 5.18
56° 5.30 5.95 8.15 9.45 11.22 11.67 11.69 10.40 8.52 7.21 5.54 4.89
58° 5.01 5.81 8.12 9.55 11.46 12.00 11.98 10.55 8.51 7.10 4.31 4.56
60° 4.67 5.65 8.08 9.65 11.74 12.39 12.31 10.70 8.51 6.98 5.04 4.22
0° 8.50 7.66 8.49 8.21 8.50 8.22 8.50 8.49 8.21 8.50 8.22 8.50
5° 8.68 7.76 8.51 8.15 8.34 8.05 8.33 8.38 8.19 8.56 8.37 8.68
10° 8.86 7.87 8.53 8.09 8.18 7.86 8.14 8.27 8.17. 8.62 8.53 8.88
15° 9.05 7.98 8.55 8.02 8.02 7.65 7.95 8.15 8.15 8.68 8.70 9.10
20° 9.24 8.09 8.57 7.94 7.85 7.43 7.76 8.03 8.13 8.76 8.87 9.33
25° 9.46 8.21 8.60 7.94 7.66 7.20 7.54 7.90 8.11 8.86 9.04 9.58
30° 9.70 8.33 8.62 7.73 7.45 6.96 7.31 7.76 8.07 8.97 9.24 9.85
32° 9.81 8.39 8.63 7.69 7.36 6.85 7.21 7.70 8.96 9.01 9.33 9.96
34° 9.92 8.45 8.64 7.64 7.27 6.74 7.10 7.63 8.05 9.06 9.42 10.08
36° 10.03 8.51 8.65 7.59 7.18 6.62 6.99 7.56 8.04 9.11 9.51 10.21
38° 10.15 8.57 8.66 7.54 7.08 6.50 6.87 7.49 8.03 9.16 9.61 10.34
40° 10.27 8.63 8.67 7.49 6.97 6.37 6.76 7.41 8.02 9.21 9.71 10.49
42° 10.40 8.70 8.68 7.44 6.85 6.23 6.64 7.33 8.01 9.26 9.82 10.64
44° 10.54 8.78 8.69 7.38 6.73 6.08 6.51 7.25 7.99 9.31 9.94 10.80
46° 10.69 8.86 8.70 7.32 6.61 5.02 6.37 7.16 7.96 9.37 10.07 10.97

V AVENIDAS MÁXIMAS
1. Introducción. Las cantidades de escurrimiento a partir de una lluvia dependen de las condiciones de humedad
de la cuenca al comienzo de la tormenta y de las características de la tormenta como la cantidad de precipitación,
la intensidad y la duración. Las relaciones entre la lluvia y el escurrimiento y los métodos para distribuir la lluvia a
través del tiempo, son la base para una predicción eficaz de la operación de proyectos hidráulicos, para la
estimación de caudales en ríos sin estaciones de medida y para la extensión de registros de gasto en ríos con
estaciones hidrográficas. Algunas de las razones prácticas por las que es necesario estudiar la relación entre la
precipitación y el escurrimiento son:
a) Dado que la lluvia ocurre antes que el escurrimiento, si se conoce esta relación, es posible hacer una
predicción de las avenidas que permita tomar con tiempo medidas de protección.
b) En ocasiones, debido a que los registros precipitación son más antiguos que los de escurrimiento o que el
régimen de escurrimiento ha sido afectado por modificaciones a la cuenca (construcción de presas o urbanización
de algunas partes), el análisis estadístico de las tormentas es más confiable que el de las avenidas y si se conoce
la relación entre precipitación y escurrimiento, las estadísticas de las avenidas se pueden estimar indirectamente
a partir de las tormentas.
c) Dado que las características de las tormentas dependen en menor grado de las características de las cuencas,
es posible utilizar la información obtenida en zonas distantes de la cuenca de interés con ajustes relativamente
sencillos. La posibilidad de este tipo de extrapolaciones facilita el cálculo de tormentas máximas que,
transformadas a escurrimiento de acuerdo con las características de la cuenca, permiten el cálculo de avenidas
de diseño.
En esos casos se necesita contar con un modelo que permita estimar los escurrimientos a partir de las
características de la lluvia, tomando en cuenta las condiciones de la cuenca. Los principales parámetros que
intervienen en el proceso de conversión de lluvia a escurrimiento se agrupan en 2 factores que son: climáticos y
fisiográficos.
a) Factores climáticos. Precipitación (forma, distribución espacial y temporal, intensidad, frecuencia de ocurrencia,
duración, dirección del movimiento de la tormenta, precipitación precedente, humedad del suelo); Intercepción
(especies vegetales, composición, densidad y edad de los bosques, estación del año, magnitud de la tormenta);
Evaporación (temperatura, naturaleza y forma de la superficie sujeta a evaporación, viento, presión atmosférica);
Transpiración (radiación solar, viento, temperatura, humedad del aire y del suelo, clase de vegetación).
b) Factores fisiográficos. Características geométricas de la cuenca. (Área, forma, elevación, densidad de drenaje,
pendiente, orientación); Características físicas de la cuenca (infiltración superficial, presencia de lagos, tipo y uso
del suelo, permeabilidad y capacidad de almacenamiento de las capas del subsuelo, drenaje artificial);
Características del cauce principal (tamaño y forma de la sección hidráulica, pendiente, efecto de remanso).

Debido a lo complejo del fenómeno y a que la cantidad y calidad de la información varía de un problema a otro, se
han desarrollado una gran cantidad de métodos para relacionar lluvia con escurrimiento. Dichos modelos van
desde fórmulas empíricas, hasta los detallados en extremo basados en principios de la física.
2.- Determinación de la relación lluvia-escurrimiento. La selección del método de cálculo para un problema
particular, depende de la cantidad y calidad de información disponible, de tal manera que no puede decirse que
existen métodos mejores o peores. Como existe una gran variedad de modelos lluvia-escurrimiento, conviene
agruparlos en diferentes categorías a efecto de escoger el más adecuado para cada caso.
1) Métodos empíricos. Se emplean para obtener una idea preliminar sobre el gasto de diseño, o bien cuando no
se conocen las características de la precipitación en la zona correspondiente a la cuenca en estudio, ya que en
ellos intervienen c0omo variables únicamente las características físicas de la cuenca.
2) Métodos semiempíricos. Similares a los anteriores, pero hacen intervenir además la intensidad de la lluvia en la
relación funcional que define el gasto de diseño. Estos métodos se basan en el conocimiento del ciclo hidrológico
y difieren unos de otros en el mayor o menor detalle con que toman los factores que intervienen dicho ciclo.
3) Métodos estadísticos. Son de gran utilidad en sitios en los que se cuenta con un buen registro de los gastos
ocurridos. Se basan en suponer que los gastos máximos anuales aforados, en una cuenca, son una muestra
aleatoria de una población de gastos máximos. Difieren entre ellos en la forma de distribución de probabilidades
que suponen tiene la población.
4) Métodos hidrometeorológicos. Se basan en la determinación de la PMP, a partir de métodos meteorológicos,
para determinar la tormenta de diseño, y en convertir dicha tormenta en el hidrograma de diseño mediante una
relación precipitación-escurrimiento.
Precipitación máxima probable (PMP). Se designa con este término a la máxima altura de lluvia que puede
presentarse en una región determinada. Debido a las posibilidades de error en el cálculo de este máximo, ya sea
por deficiencias en las mediciones o en los modelos físicos, fue incluida la palabra probable. El cálculo de la PMP
es útil en el diseño de las obras de excedencia de grandes presas casi exclusivamente
1) Métodos empíricos; Métodos de envolventes. La idea fundamental de estos métodos es relacionar el gasto
0.936
máximo con el área de la cuenca así; Q = α AB Creager: q = 1.303 CC ¿ ¿ B=
A 0.048
CL
Lowry: q= Formula racional. Q = 0.278 C i A
¿¿
CC y CL son empíricos y se determinan por regiones llevando a una gráfica logarítmica los gastos unitarios
máximos registrados contra sus respectivas áreas de cuenca y seleccionando el valor de C C y CL que envuelva a
todos los puntos medios. El valor de C C = 100 es para la fórmula de Creager y para la fórmula de Lowry se puede
tomar un valor de CL = 3500 para la envolvente mundial.

Estimar el gasto máximo en una cuenca con área de 300 km 2, localizada en un lugar de la cual no se tiene
información hidrológica. Debido a la carencia de datos pueden recurrirse a las envolventes de Creager y de Lowry
Para datos mundiales y para los gastos dentro de la región. Cc = 100, 18 CL: 3500, 1090
Qc = 1.303*100*(0.386*300)0.7118 = 3836.11 m3/s Qc = 1.303*18*(0.386*300)0.7118 = 690.5 m3/s
QL = (3500*300) / (300 + 259)0.85 = 4851.65 m3/s QL = (1090*300) / (300 + 259)0.85 = 1510.94 m3/s
Obtener el gasto máximo por los métodos de Creager y de Lowry para el arroyo "El hueso" en el cruce de la
carretera Irapuato - León con un área de escurrimiento = 2.75 km 2
Qc =1.303*14 (0.386*2.75)0.8916 = 19.239 m3/s QL= (302 * 2.75) / (2.75 + 259)0.85 = 7.314 m3/s
Estos métodos son sencillos y rápidos de aplicar, pero tienen la desventaja de que no toman en cuenta las
características fisiográficas y de precipitación de la cuenca particular en estudio. Además, se desconoce el Tr
asociado al gasto obtenido por este procedimiento, lo cual impide adoptar un criterio económico de diseño en
función de la probabilidad de falla de la estructura.
Como las envolventes se trazan por regiones hidrológicas y cada región comprende un gran número de
estaciones hidrométricas, se tiene una probabilidad alta de que en alguna o algunas de estas se presenten
avenidas excepcionales, correspondientes a Tr grandes, aun cuando individualmente muchas de estas
estaciones posean un periodo de registro corto. Esto origina que en casi todas las regiones hidrológicas las
envolventes de Creager den valores de gastos muy exagerados para proyectar alcantarillas o puentes, para los
cuales se usan, generalmente, Tr que varían de 25 a 50 años y de 50 a 200 respectivamente.
Formula racional. Q = 0.278 C i A C, coeficiente de escurrimiento. A, área de escurrimiento
i, intensidad media para una duración igual al tc de la cuenca. H, desnivel total del cauce principal
tc, tiempo de concentración. tc = (0.86 L 3 / H)0.325 o tc = L / (3600 v) o tc = 0.000325 L 0.77 / S0.385
Donde L; longitud del cauce principal; S, pendiente del cauce principal; v, velocidad media del agua en el
cauce principal, la cual se puede estimar a partir de la pendiente de la cuenca o del canal natural.
Obtener el gasto de proyecto por el método racional para el ejemplo anterior con los siguientes datos; L = 5 km, H
= 171 m y S = 0.0342
a).- Calculo del tiempo de concentración
tc = ((0.86 * 53) / 171)0.325 = 0.86 h tc = (0.000325 * 50000.77) / 0.0342 0.385 = 0.84 h
tc = 5000 / (3600 * 0.9) = 1.543 h. Como está demasiado arriba de los otros 2 no se toma en cuenta.
b).- Determinación del Tr. En términos generales se puede decir que el Tr del proyecto depende de las
dimensiones y tipo de la obra de drenaje, así como de la importancia de la vía terrestre. Por la magnitud del gasto
obtenido anteriormente es de esperar que dicho gasto se pueda drenar con una estructura del orden de 6 m de
claro, por lo que Tr = 25 años, por lo que entrando en la gráfica I-D-Tr se tiene que: i = 54 mm / h.

c).- Cálculo del coeficiente de escurrimiento. En el caso de que una cuenca por drenar esté compuesta por
diferentes tipos de suelo, el coeficiente se calcula así: C 1 = 0.3 C2 = 0.2 A1 =1.25 km2 A2 =1.5 km2
C =(Ci Ai) / A = ((0.3*1.25) + (0.2*1.5)) / 2.75 = 0.2455 Q = (0.278)(0.2455)(54)(2.75) = 10.135 m 3/s
Una de las hipótesis, en que se basa la fórmula racional, expresa, que el gasto producido por una lluvia de
intensidad constante sobre una cuenca, es máximo cuando dicha intensidad se mantiene por un lapso igual o
mayor que Tc, ya que al cumplir con esta condición toda el área de la cuenca contribuye al escurrimiento.
Las hipótesis más importantes en que se basa este método son:
a) La duración de la lluvia coincide con el Tp del escurrimiento.
b) Todas las porciones de la cuenca contribuyen a la magnitud del pico del escurrimiento.
c) La capacidad de infiltración es constante en todo tiempo.
d) La intensidad de precipitación es uniforme sobre toda la cuenca.
e) Los antecedentes de humedad y almacenaje de la cuenca son despreciables.
Estas suposiciones básicas indican las limitaciones del método, además tiene los siguientes inconvenientes:
a) Proporciona solamente una estimación del gasto máximo sin tomar en cuenta la forma del hidrograma.
b) EI cálculo de Tc se efectúa mediante fórmulas aproximadas, ensayadas en regiones que en general no son
semejantes a las cuencas en estudio.
2) Métodos estadísticos; Gumbel, Nash, Lebediev, Pearson, Normal, Gamma.
Para todos los métodos N = número de años de registro.
Distribución de probabilidad de Gumbel. - La fórmula de Gumbel se expresa de la siguiente manera:
−q+ a
1
F(q) = P(Q<q) = e−e c
----- (1) Haciendo arreglos necesarios queda: q = - a - c Ln ( ) ----- (2), donde:
Tr
σQ ΣQi
a = YN C - Q́ ----- (3) C=
----- (4) Q́ = Gasto medio, en m3/s =
σN N
YN, N = Parámetros, función de N, ver tabla Q = Desviación estándar de los gastos, en m 3/s. =
ΣQ i 2−N Q́ 2
√ N −1
Qmáx = Gasto máximo para un Tr determinado, en m 3/s. Sustituyendo (3) y (4) en (2) y llamando Q máx a q,
σQ σQ 1 σQ 1
tenemos Qmáx = - N + Q́ - Ln ( ) = Q́ - (N + Ln ( ) ----- (5)
σN σN Tr σN Tr
Para calcular el intervalo de confianza, o sea, aquel dentro del cual puede variar Q máx dependiendo del registro
1
disponible, se hace lo siguiente: Si  = 1 - ( ), varía entre 0.2 y 0.8, el intervalo de confianza se calcula así:
Tr

σQ σQ
Q = ± √ Nα σ m ----- (6). Si  > 0.9 será Q = ± 1.14 ----- (7)
σ N √N σN
La zona de  comprendida entre 0.8 y 0.9 se considera de transición, donde Q es proporcional al que se calcula
con las expresiones (6) y (7) dependiendo del valor de . El gasto máximo para un cierto Tr quedará comprendido
σQ
dentro del intervalo definido por Q máx ± Q.
σ N √N
Distribución de probabilidad de Nash.- La curva de probabilidad utilizada por Nash es la misma que la anterior
Tr −q+ a
pero ajustada de diferente manera; partiendo de la ecuación = −e c
Tr−1 e
Tr
Que después de los arreglos correspondientes será: q = - a - c LnLn ----- (1), haciendo la
Tr−1
sustitución siguiente: a = -a0, c = -c0 y q = Qmáx se tiene: Qmáx = a0 + c0 LnLn ----- (2).
ΣX iQ i−N X́ Q́ ΣX i
a0 = Q́ - c0 X́ ----- (3) c0 = 2 2 ----- (4) X́ = ----- (5)
Σ X i −N X́ N
a0, c0 = Parámetros que son función del registro de gastos máximos anuales.
T ri
Xi = Constante para cada Q registrado, función de su Tr correspondiente = Ln Ln ----- (6)
T r i−1
N +1
El valor de cada Tri que se debe introducir en (6) se obtiene aplicando la fórmula [Tri = ] a cada uno de los
mi
Qi del registro, donde mi es el rango correspondiente al gasto máximo anual, al ordenar los gastos en forma
decreciente y asignando el número 1 al más alto de los gastos registrados.
El intervalo dentro del cual puede variar el Q máx calculado con la ecuación (2) se obtiene con:
Sqq
√
Q = ± (2) 2
N ( N −1)
+¿ ¿ ¿ --- (7)
Sqq = N Qi2 - (Qi)2 ----- (9)

Sxx = N Xi2 - (Xi)2 ----- (8)
Sxq = N Qi Xi - (Qi)(Xi) ----- (10)

En la ecuación (7) se ve que Q solo varía con X, la cual se calcula con la ecuación (6), sustituyendo el valor del
Tr para el cual se calcula el Qmáx.
Distribución de probabilidad de Lebediev. - Consideró una distribución del tipo III de Pearson. El Q máx probable
para un Tr determinado se obtiene así: Qmáx = Q (K Cv + 1) ----- (1)
2
Qi
√
Cv = Σ ( Q́ −1) (adimensional) ----- (2)
N
N = Número de años de registro.
K = Adimensional, depende de P y del coeficiente de asimetría Cs (Ver tablas).

P = Probabilidad de que se presente la avenida correspondiente al Tr de que se trate en un año en particular,

1
expresada en %, se calcula con la ecuación P = ( ) % ----- (3)
Tr
3
Qi
Σ( −1)
Cs = Coeficiente de asimetría, adimensional; cuando N > 40 se determina Cs = Q́ ----- (4)
3
N Cv
En caso de que N < 40, se recomienda calcular además los siguientes valores:
Cs = 2Cv para avenidas producidas por deshielos. Cs = 3Cv para avenidas producidas por tormentas.
Cs = 5Cv para avenidas producidas por tormentas ciclónicas.
Estos valores se comparan con el obtenido en la ecuación (4) y se escoge el mayor.
A Er Qmax
El intervalo de confianza se calcula como Q = ± ----- (5)
√N
A = Adimensional, varía entre 0.7 y 1.15, a mayor valor de N menor valor de A, si N > 40, se toma A = 0.7
Er = Adimensional, depende de Cv y P. Ver gráfica.
Métodos Pearson tipo III y log-Pearson tipo III.- Se describe el método log-Pearson tipo III y todo lo que se diga
será aplicable al Pearson tipo III con una sola observación; lo que se refiera en el primer método a los logaritmos
de los gastos se referirá a los valores naturales de los mismos en el segundo.
log Qmáx = log Q + K SlogQ ---- (1a) o también Qmáx = Antilog (log Q + K SlogQ) ----- (1b)
Qmáx = Gasto máximo para un Tr determinado, en m 3/s.
logQ = Valor medio de los logaritmos decimales de los gastos medios anuales = log Qi / N
K = Factor de frecuencia, función de Tr y del coeficiente de distorsión "g", adimensional (Ver tablas).
SlogQ = Desviación estándar de los logaritmos de los Q máx anuales
Σ (logQi )2
√
SlogQ = Σ (log Qi ¿ ¿ ¿2−
( N−1)
3) Métodos hidrometeorológicos; Hidrograma unitario, Chow
N
) g = N2 Σ ¿ ¿
Método del hidrograma unitario (HU). Supóngase que se presenta una misma tormenta en dos cuencas con el
mismo suelo y la misma área, pero de diferente forma; aunque el volumen escurrido sea el mismo, el gasto de
pico y las demás características del hidrograma varían de una cuenca a otra. Este método toma en cuenta ese
efecto, considerando, además de la altura total de precipitación y el área de la cuenca, su forma, pendiente,
vegetación, etc., aunque no de forma explícita y está basado en las siguientes hipótesis:
Tiempo base constante. Para una cuenca, el tb del escurrimiento directo es igual para todas las tormentas con la
misma duración de precipitación efectiva, independientemente del volumen total escurrido.

Linealidad o proporcionalidad. Las coordenadas de todos los hidrogramas de escurrimiento directo con el mismo
tiempo base, son directamente proporcionales al volumen total de escurrimiento directo, es decir, al volumen total
de lluvia efectiva, así que las ordenadas de dichos hidrogramas son proporcionales entre sí.
Superposición de causas y efectos. EI hidrograma que resulta de un periodo de lluvia dado puede superponerse a
hidrogramas resultantes de periodos lluviosos precedentes.
Para que estas hipótesis se cumplan, al menos aproximadamente, se deben cumplir 2 condiciones básicas;
a) Establecer la relación caracterizada por el HU para lluvia efectiva y escurrimiento directo.
b) Que la lluvia efectiva esté distribuida uniformemente en toda su duración y en la superficie de la cuenca.
Leer el libro “Fundamentos de hidrología de Superficie” de Francisco Javier Aparicio Mijares (página 209 párrafo
8.3 hasta 8.3.2) para los métodos del hidrograma unitario y de la curva S.
Método de Chow.- Basado en el concepto del HU y del HU sintético. Considera que el gasto de pico del
escurrimiento directo de una cuenca puede calcularse como el producto de la lluvia en exceso (hp e) por el gasto
de pico de un HU (qm), Qm = hpe qm ---- (1) Considerando una hpe igual a 1 cm, con una duración de d horas
sobre una cuenca de A km2, el escurrimiento de equilibrio, o sea el producido por una lluvia de intensidad
constante continuando indefinidamente, será igual a 2.78 A / d. Pero, q m = 2.78 A Z / d ----- (2), sustituyendo
en (1),
Qm = 2.78 A Z hpe / d ----- (3), y X = hpe / d, entonces Qm = 2.78 A Z X ----- (4).
X = hpe / d = Factor de escurrimiento, en cm/h. A = Área de la cuenca, en km2.
Y = hpa / hpab = Factor climático, adimensional. d = Duración de la tormenta, en horas.
Z = qm d / 2.78 A = Factor de reducción del pico, adimensional. L = Longitud del cauce principal, en m.
N = Número de escurrimiento, adimensional. S = Pendiente media del cauce, en %.
Qm = Gasto de pico del hidrograma de escurrimiento directo, en m 3/s.
Qb = Gasto base, en m3/s. Qd = Gasto de diseño, en m3/s. tr = Tiempo de retraso, en horas.
qm = Gasto de pico del HU, en m3/s/cm de lluvia en exceso, para una duración de d horas.
hp = Precipitación en la zona en estudio para una duración dada, d, en cm.
hpb = Precipitación en la estación base para la duración d, en cm.
hpa = Precipitación media anual en la zona en estudio, en mm.
hpab = Precipitación media anual en la estación base, en mm.
hpe = Precipitación en exceso en la zona en estudio para la duración d, en cm.
Para aplicar el método de Chow, se requieren los datos siguientes.
a) Datos fisiográficos: A de la cuenca, L del cauce, S del cauce, Tipos y usos de suelo.
b) Datos climatológicos: Curvas i-d-Tr para la estación base, Plano o cartas de isoyetas para ligar la cuenca en
estudio con la estación base

El procedimiento de cálculo para obtener el gasto máximo con un determinado Tr es como sigue:
a) Con los datos del tipo y uso del suelo se calcula el valor de N.
b) Se escoge una duración de lluvia, d; de las curvas i-d-Tr, se obtiene la i para esa tormenta. Se obtiene la
precipitación total hpb = (i)(d).
c) Se calcula Y de la carta de isoyetas. Con este valor se obtiene hp = (Y)(hp b).
d) Con N y hp se calcula hpe. (Con la fórmula utilizada en el método de los números de escurrimiento).
e) Se calcula X = hpe / d
f) Con L y S se calcula tr. (Por cualquiera de las fórmulas). Consultando la gráfica 4.18 se obtiene Z.
g) Aplicando la ecuación (4) se calcula Q m.
h) Se repite de b) a g) para otras duraciones, representando en una gráfica gastos contra duraciones. El mayor
gasto es el de diseño.
i) Si la corriente es perenne, se le agrega el gasto base, así; Q d = Qm + Qb

Hidrologia

Cargado por

Información del documento

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Hidrologia

Cargado por

Copyright:

Formatos disponibles

INSTITUTO TECNOLÓGICO DE TAPACHULA ING.

ARMANDO RAÚL DOMÍNGUEZ COSSÍO

INGENIERÍA CIVIL HIDROLOGÍA SUPERFICIAL 1

INGENIERÍA CIVIL HIDROLOGÍA SUPERFICIAL 2

INGENIERÍA CIVIL HIDROLOGÍA SUPERFICIAL 3

INGENIERÍA CIVIL HIDROLOGÍA SUPERFICIAL 4

INGENIERÍA CIVIL HIDROLOGÍA SUPERFICIAL 5

4.- Análisis estadístico de pendientes y elevaciones.

INGENIERÍA CIVIL HIDROLOGÍA SUPERFICIAL 6

INGENIERÍA CIVIL HIDROLOGÍA SUPERFICIAL 7

INGENIERÍA CIVIL HIDROLOGÍA SUPERFICIAL 8

INGENIERÍA CIVIL HIDROLOGÍA SUPERFICIAL 9

INGENIERÍA CIVIL HIDROLOGÍA SUPERFICIAL 10

5.- Curvas intensidad-duración-tiempo de retorno (I-D-Tr).

B) Método de Gumbel. Utiliza la función de probabilidad del mismo nombre: 1- ( ) = −e c

INGENIERÍA CIVIL HIDROLOGÍA SUPERFICIAL 11

INGENIERÍA CIVIL HIDROLOGÍA SUPERFICIAL 12

RELACIÓN ENTRE LA PRECIPITACIÓN TOTAL Y EL ESCURRIMIENTO TOTAL

PRECIPITACIÓN EN EXCESO INFILTRACIÓN PÉRDIDAS

ESCURRIMIENTO ESCURRIMIENTO ESCURRIMIENTO

INGENIERÍA CIVIL HIDROLOGÍA SUPERFICIAL 13

INGENIERÍA CIVIL HIDROLOGÍA SUPERFICIAL 14

INGENIERÍA CIVIL HIDROLOGÍA SUPERFICIAL 15

INGENIERÍA CIVIL HIDROLOGÍA SUPERFICIAL 16

INGENIERÍA CIVIL HIDROLOGÍA SUPERFICIAL 17

INGENIERÍA CIVIL HIDROLOGÍA SUPERFICIAL 18

INGENIERÍA CIVIL HIDROLOGÍA SUPERFICIAL 19

INGENIERÍA CIVIL HIDROLOGÍA SUPERFICIAL 20

INGENIERÍA CIVIL HIDROLOGÍA SUPERFICIAL 21

INGENIERÍA CIVIL HIDROLOGÍA SUPERFICIAL 22

INGENIERÍA CIVIL HIDROLOGÍA SUPERFICIAL 23

INGENIERÍA CIVIL HIDROLOGÍA SUPERFICIAL 24

INGENIERÍA CIVIL HIDROLOGÍA SUPERFICIAL 25

INGENIERÍA CIVIL HIDROLOGÍA SUPERFICIAL 26

INGENIERÍA CIVIL HIDROLOGÍA SUPERFICIAL 27

TABLAS PARA EL CÁLCULO DEL VALOR DE N

Leguminosas Surcos rectos >1 66 77 85 89

Pastizales --------------- >1 68 79 86 89

Pradera permanente --------------- <1 30 58 71 78

N N con corrección A N con corrección B

INGENIERÍA CIVIL HIDROLOGÍA SUPERFICIAL 29

INGENIERÍA CIVIL HIDROLOGÍA SUPERFICIAL 30

INGENIERÍA CIVIL HIDROLOGÍA SUPERFICIAL 31

INGENIERÍA CIVIL HIDROLOGÍA SUPERFICIAL 32

INGENIERÍA CIVIL HIDROLOGÍA SUPERFICIAL 33

INGENIERÍA CIVIL HIDROLOGÍA SUPERFICIAL 34

INGENIERÍA CIVIL HIDROLOGÍA SUPERFICIAL 35

INGENIERÍA CIVIL HIDROLOGÍA SUPERFICIAL 36

INGENIERÍA CIVIL HIDROLOGÍA SUPERFICIAL 37

INGENIERÍA CIVIL HIDROLOGÍA SUPERFICIAL 38

INGENIERÍA CIVIL HIDROLOGÍA SUPERFICIAL 39

pero ajustada de diferente manera; partiendo de la ecuación = −e c

Sqq = N Qi2 - (Qi)2 ----- (9)

Sxq = N Qi Xi - (Qi)(Xi) ----- (10)

K = Adimensional, depende de P y del coeficiente de asimetría Cs (Ver tablas).

INGENIERÍA CIVIL HIDROLOGÍA SUPERFICIAL 40

P = Probabilidad de que se presente la avenida correspondiente al Tr de que se trate en un año en particular,

INGENIERÍA CIVIL HIDROLOGÍA SUPERFICIAL 41

INGENIERÍA CIVIL HIDROLOGÍA SUPERFICIAL 42

INGENIERÍA CIVIL HIDROLOGÍA SUPERFICIAL 43

También podría gustarte
