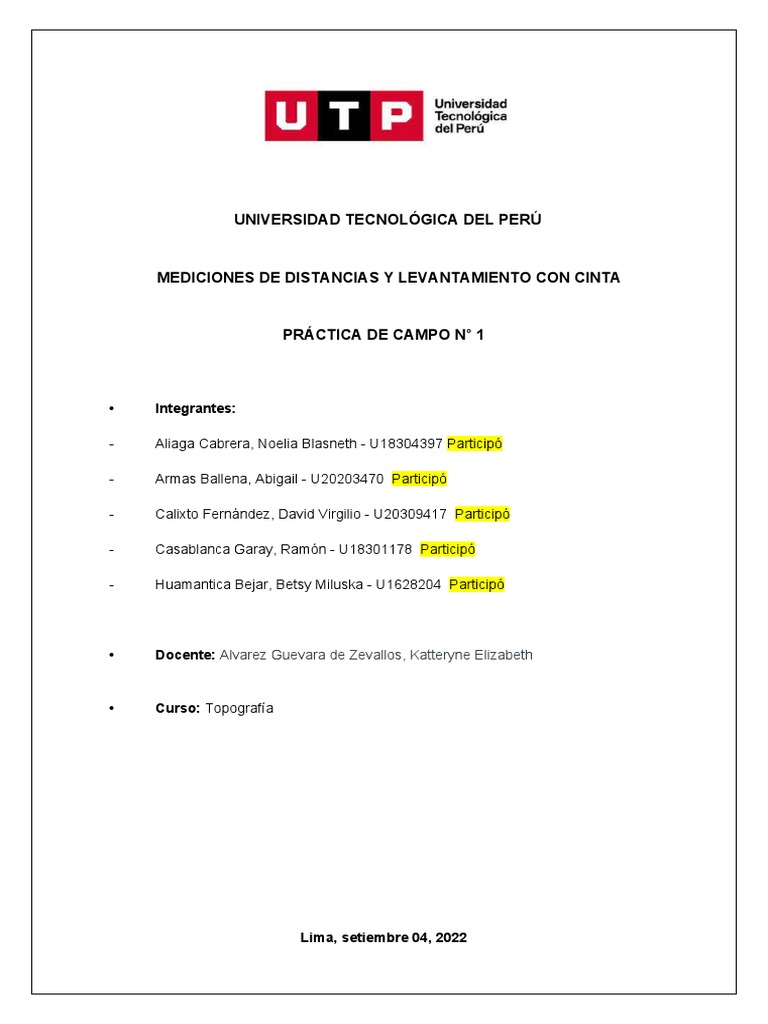

UNIVERSIDAD TECNOLÓGICA DEL PERÚ
MEDICIONES DE DISTANCIAS Y LEVANTAMIENTO CON CINTA
PRÁCTICA DE CAMPO N° 1
• Integrantes:
- Aliaga Cabrera, Noelia Blasneth - U18304397 Participó
- Armas Ballena, Abigail - U20203470 Participó
- Calixto Fernández, David Virgilio - U20309417 Participó
- Casablanca Garay, Ramón - U18301178 Participó
- Huamantica Bejar, Betsy Miluska - U1628204 Participó
• Docente: Alvarez Guevara de Zevallos, Katteryne Elizabeth
• Curso: Topografía
Lima, setiembre 04, 2022
1. INTRODUCCIÓN:
Para esta primera práctica de campo 01 del curso de topografía. De esta forma, dicho
laboratorio será realizado a base del vídeo brindado por la Universidad Tecnológica
del Perú explicado por el Ingeniero Javier Montesinos Chávez. Por un lado, en el
vídeo, se logra visualizar los diversos conceptos básicos y métodos usados para la
medición junto a los instrumentos y equipos utilizados en campo de la topografía.
En este presente informe desarrollaremos los conceptos aplicados en clase, seguido
de profundizar los métodos de nivelación medir distancias con un nivel y una retícula.
Asimismo, mostrar los usos de los diversos instrumentos topográficos tales como la
plomada, nivel, jalones, cinta métrica, libreta topográfica, trípode y tiza como también
el uso del instrumento de nivel de ingeniero el cual es importante para los
levantamientos de acuerdo a las distintas alturas que nos ofrece la superficie a
trabajar, al utilizar los equipos de medición se puede obtener medidas precisas
siguiendo los pasos debidos y comprobando los resultados y errores, usando los
métodos. Al finalizar se detallará la utilidad de todo lo aplicado y brindado.
2. INSTRUMENTOS Y MÉTODOS
INSTRUMENTOS:
ESTADÍA:
La Estadía es una regla graduada la cual es utilizada como instrumento para calcular
desniveles también distancias aplicando la trigonometría.
FUENTE: https://a-static.mlcdn.com.br/1500x1500/mira-de-aluminio-topografia-4-metros.jpg
OJO DE GALLO:
Este objeto cumple la función de nivelar la estadía o la base del trípode, en una
burbuja que debe ser introducida dentro de un círculo grabado.
FUENTE: https://drafperu.com/wp-content/uploads/2018/09/107.jpg
JALONES:
Los jalones son utilizados para levantamientos topográficos consta de varas largas y
medianas, las cuales cumplen la función de señalar de un punto a otro siendo visibles.
La descripción de este instrumento se resume en barras de madera o aluminio pintado
de rojo y blanco con una medida de 30 cm aproximadamente cada tramo.
FUENTE: https://www.instop.biz/blog/wp-content/uploads/2017/11/jalones-leica.jpg
FLEXÓMETRO:
El Fluxómetro o cinta métrica, es usado para medir longitudes rectas como también
curvas.
FUENTE: https://www.tecnimetro.com.ec/wp-content/uploads/2019/05/30-615_600px-600x600.jpg
ODÓMETRO:
El Odómetro consta de una rueda, cumple la función de medir distancias recorridas se
completa con la cinta métrica.
FUENTE: https://www.globalmediterranea.es/wp-content/uploads/Equipo-topogr%C3%A1fico-para-medir-distancias-od%C3%B3metro.jpg
TRÍPODE TOPOGRÁFICO:
Existen tipos de Trípodes que se usan como soporte para los instrumentos
topográficos por ejemplo la estación total, el cual vendría a ser un trípode de madera.
También se tiene al trípode nivel electrónico que se gradúa y tiene la facilidad de
clavarse en el terreno.
FUENTE: http://culaciati.cl/mt-content/uploads/2019/01/212.jpg
WINCHA:
Es una cinta métrica de menor longitud la cual se usa para medir cortas distancias.
FUENTE: https://assets.tramontina.com.br/upload/tramon/imagens/GAR/43154051PNM001G.png
PLOMADA:
Es una pesa, normalmente de metal la cual esta sujetada de una cuerda ya va en
pendiente de forma vertical, sirve como una herramienta en la Topografía.
FUENTE: https://cdn.shopify.com/s/files/1/0446/2044/7893/products/plomada-agrimensura_jpg_800x.png?v=1598410445
NIVEL ELECTRÓNICO:
Este instrumento mide los desniveles entre puntos que se encuentran a distintas
alturas.
FUENTE: https://geodesical.com/es/productos/nivel-electronico-nivel-system-el-32/@@images/image
METODOLOGÍA:
CARTABONEO
El cartaboneo consta en medir distancias basándose en la medición de los pasos.
Para usar este método es necesario calibrar la medida de nuestro paso, para llegar a
esto se debe promediar el resultado de las idas y venidas tomando como referencia
una sola medida de longitud. Al tener tales resultados podemos verificar la precisión
del paso el cual debe estar en el rango de 1/50 a 1/200.
La manera correcta de aplicar este método es:
1. El paso es fundamental, se debe hacer correctamente tan solo caminar como
se hace normalmente.
FUENTE: https://www.youtube.com/watch?v=slCDuZJzgVk&t=8s&ab_channel=Direcci%C3%B3ndeTecnolog%C3%ADasparaelAprendizaje
2. Seguido de la indicación se debe registrar una longitud la cual debe ser
medida.
FUENTE: https://www.youtube.com/watch?v=slCDuZJzgVk&t=8s&ab_channel=Direcci%C3%B3ndeTecnolog%C3%ADasparaelAprendizaje
3. Luego hacer un conteo de los pasos hasta la longitud propuesta de ida y vuelta
4 veces teniendo como objetivo calibrar los pasos.
FUENTE: https://www.youtube.com/watch?v=slCDuZJzgVk&t=8s&ab_channel=Direcci%C3%B3ndeTecnolog%C3%ADasparaelAprendizaje
4. Al promediar los pasos, se obtiene la longitud del paso.
RECORRIDO NRO DE PASOS DISTANCIA LONGITUD
1 N1 D L1 = D/ N1
2 N2 D L1 = D/ N2
3 N3 D L1 = D/ N3
4 N4 D L1 = D/ N4
5. Verificar el paso:
a) Se multiplica los pasos obtenidos en una nueva distancia por la longitud
promedio de pasos (Di)
b) Se mide la distancia nueva con cinta métrica (D1)
c) E: |D1 – Di|
d) P: 1/ (D1/E)
ALINEAMIENTO:
Un alineamiento en topografía llega a ser como la línea trazada y medida entre dos
puntos sobre el terreno. Luego de haber realizado el cartaboneo, establecemos 2
puntos que deben estar alineados correctamente, para este método usamos los dos
jalones y los colocamos en cada uno de los puntos A y B la longitud aproximada de un
punto al otro es de 20 m. Para este trabajo los jalones tienen que estar de manera
recta con el objetivo que desde un punto se pueda visualizar solo un jalón para
obtener esto se necesitara la ayuda del equipo de trabajo. Luego se recurre a la
observaron por la plomada para registrar los puntos intermedios para tener una mayor
precisión. Usamos la cinta métrica para medir la longitud para comprobar si el registro
fue correcto.
FUENTE: https://www.youtube.com/watch?v=slCDuZJzgVk&t=8s&ab_channel=Direcci%C3%B3ndeTecnolog%C3%ADasparaelAprendizaje
TRAZO DE PERPENDICULARES
Seguido del alineamiento con Jalones, se ubica el inicio de la cinta en un punto, del
alineamiento y sobre el mismo alineamiento se señalan con estacas a los 3 metros
(punto A) y a los 4 metros (punto B), de la longitud de las marcas de obtienen los
radios de circunferencia. Procedemos a tomar el punto A y desde ese punto medimos
un radio de 5 metros y donde intercepte a la prolongación de la circunferencia B lo
marcamos con otra estaca, volviéndose un punto C. Por último, unimos el punto OAC,
un triángulo rectángulo.
FUENTE: https://www.youtube.com/watch?v=slCDuZJzgVk&t=8s&ab_channel=Direcci%C3%B3ndeTecnolog%C3%ADasparaelAprendizaje
TRAZO DE PARALELAS
Para obtener los trazos paralelos también señalamos un punto fijo al cual llamaremos
0, en la misma longitud horizontal que se trazó el punto O para hacer las
perpendiculares anteriores, seguido de esto medimos distancias de 3 y 4 metros,
formando medias circunferencias. A continuación, tendremos puntos A’ y B’ que al
unirlo con los puntos A y B se formarán las paralelas correspondientes.
FUENTE: https://www.youtube.com/watch?v=slCDuZJzgVk&t=8s&ab_channel=Direcci%C3%B3ndeTecnolog%C3%ADasparaelAprendizaje
ALINEAMIENTOS CON OBSTÁCULOS:
En lugar de trabajo podemos encontramos con distintos obstáculos que retrasen el
proceso de medición, para esto procedemos a determinar un triángulo equilátero para
que todos los lados sean iguales, en el terreno con la ayuda de la cinta. Se tiene el
alineamiento A´´A ubicamos un ángulo de 60° en A y también en el punto B a una
distancia que sobre pase el obstáculo.
Se mide una distancia BC igual a la del segmento AB. El punto se encontrará sobre la
línea inicial A´´A de esa forma AB=BC=AC.
FUENTE: https://www.youtube.com/watch?v=slCDuZJzgVk&t=8s&ab_channel=Direcci%C3%B3ndeTecnolog%C3%ADasparaelAprendizaje
3. EJERCICIO DE APLICACIÓN
1.- La longitud de un alineamiento medido con una cinta de 50 m es de 675,25 m; al
comparar la cinta con un patrón se encuentra que la longitud de la cinta tiene un
exceso de 9 mm. Calcular la longitud verdadera del alineamiento.
SOLUCIÓN:
Constante:
50.009/50= 1.00018
Entonces la longitud verdadera es=
L= 675.35/1.00018
Lv= 675.228m
2. Se ha dado un tramo de 500m con una wincha de 50m, pero al contrastarse mide
1cm más de lo debido. Si el terreno tiene 5% de pendiente. Determinar la distancia
topográfica.
SOLUCIÓN:
Para 500m:
SEN α = h/500
H= 24, 9688m
Corrección por horizontalidad:
CH= (24.9688)²/2(500)
CH= 0.6234m
Contante de corrección:
50.01/50= 1.0002
Longitud absoluta: 500 x 1.002=500.100 m
Longitud obtenida: 500.1 x 0.6234= 499.476m
3. Con una cinta de acero de 25 m que presenta un acortamiento de 0,002 m a 20 °C
se mide un rectángulo (con una cinta apoyada). Al medir los lados con dicha cinta se
obtienen 182,567 m y 144,421 m. La temperatura al medir la cinta es de 16°C, ¿Cuál
es el área del rectángulo?
SOLUCIÓN:
1) Corrección por temperatura: ps1 = 0.000 0114(182.567)(16-20)
ps1= -0.008325055 m
Longitud absoluta: 24.998 / 25
L= 182.5529 = 24.998
25
Longitud verdadera: 182,552 3 90,008 325 m => Lv = 182, 544 m
para: 144,412
2) Corrección por temperatura: PSt = 0.000 0114(114,421)(16-20)
ps1= -0.00658559 m
Longitud verdadera: 114,40945 - 0,00658559
Lv = 144,403m
Cálculo de las
áreas:
A1= 182,567 x 144,421 = 26366,709m2
A2= 182,544 x 144,403 =26359,901m2 => A1 - A2 = 6608 m2
4. EJERCICIOS DE CARTABONÉO (INDIVIDUAL)
Aliaga Cabrera, Noelia Blasneth
RECORRIDO NRO DE PASOS DISTANCIA LONGITUD
1 27 20 m 0.740
2 27 20 m 0.740
3 26 20 m 0.769
4 27 20 m 0.740
LPROMEDIO = (0.740+0.740+0.769+0.740)
4
LPROMEDIO = 0.747
RECORRIDO NRO DE PASOS PASO PROMEDIO LONGITUD
1 17 0.747 12.699
2 16 0.747 11.952
3 16 0.747 11.952
4 17 0.747 12.699
PROMEDIO 12.326
Verificar la precisión:
D1 = DISTANCIA MEDIDA CON CINTA = 12.5m
D1= 12.5
E= 12.5 – 12.326= 0.174
P= 1/72
La precisión obtenida es aceptable al encontrar su valor entre los lineamientos dados
para este método.
Armas Ballena, Abigail
RECORRIDO NRO DE PASOS DISTANCIA LONGITUD
1 25 20m L1 = 0. 800
2 28 20m L2 = 0. 714
3 26 20m L3 = 0. 769
4 27 20m L4 = 0. 756
Paso promedio = 0.756
RECORRIDO NRO DE PASOS PASO PROMEDIO LONGITUD
1 12 0.756 9.07
2 13 0.756 9.83
3 11 0.756 8.32
4 12 0.756 9.07
9.07
Medida real = 9m
Error= 0.0727717
Precisión = 1/123.67
La precisión obtenida es aceptable al encontrar su valor entre los lineamientos dados
para este método.
Calixto Fernández, David Virgilio
Se utilizó una medida conocida para el cálculo de pasos
RECORRIDO NRO DE PASOS DISTANCIA LONGITUD
1 10 5m L1=0.5
2 9 5m L2=0.555
3 9 5m L3=0.555
4 11 5m L4=0.45
2.06
PASO PROMEDIO = 2.06/4 = 0.515
Utilizo mi paso para conocer una medida desconocida
RECORRIDO NRO DE PASOS PASO PROMEDIO LONGITUD
1 12 0.515 6.18
2 11 0.515 5.665
3 11 0.515 5.665
4 12 0.515 6.18
5.9225
Medida real = 6 m
Error = 6 - 5.9225 = 0.0775
Precisión = 1/ 77.41935484
La precisión obtenida es aceptable al encontrar su valor entre los lineamientos dados para este
método.
Casablanca Garay, Ramón
A) Calibración del paso: Utilicé una medida conocida para calcular mi paso.
RECORRIDO NRO DE PASOS DISTANCIA LONGITUD
1 26 20m 0.769
2 25 20m 0.800
3 24.5 20m 0.816
4 26 20m 0.769
LPROMEDIO = (0.769+0.800+0.816+0.769)
4
LPROMEDIO = 0.788
B) Para verificar la precisión: Utilicé mi paso para conocer una medida
desconocida.
RECORRIDO NRO DE PASOS PASO PROMEDIO LONGITUD
1 14 0.788 11.032
2 14.5 0.788 11.426
3 14 0.788 11.032
4 15 0.788 11.820
PROMEDIO 11.327
D1 = Distancia medida con cinta = 11.5 m E = l D1 – Di l
Cálculo del error = 11.5 - 11.327 = 0.173
P = 1/ (D1 – E) = PRESICIÓN DE LA DISTANCIA A PASOS
D1 / E = 11.5 / 0.173 = 66.473 ≈ 66
P= 1
66
La precisión obtenida está dentro de la precisión esperada (1/50 y 1/200), por lo que el
trabajo es aceptado.
Huamantica Bejar, Betsy Miluska
RECORRIDO NRO DE PASOS DISTANCIA LONGITUD
1 6 4m L1 = 0. 666
2 5 4m L2 = 0. 8
3 6 4m L3 = 0. 666
4 5 4m L4 = 0. 8
Paso promedio = 2.932/4= 0.733
RECORRIDO NRO DE PASOS PASO PROMEDIO LONGITUD
1 28 0.733 20.524
2 27 0.733 19.791
3 27 0.733 19.791
4 28 0.733 20.524
20.1575
D1= 20m
E= 20 – 20.1575 = 0.1575
P= 1/126.984
La precisión obtenida es aceptable al encontrar su valor entre los lineamientos dados
para este método.
5. CONCLUSIONES
Con todo lo anterior concluimos que siguiendo los procedimientos de medición
podemos obtener una medida precisa como errores de medición que se nos
presentaran, los cuales hacen que el desarrollo venga acompañado de distintos
instrumentos de medición seguido de los métodos como el cartaboneo que se
basa en calibrar la medida del paso, definiendo una distancia y el número de
tramos y obteniendo un error continuando con la precisión del paso, Asimismo,
el vídeo otorgando nos enseña a usar correctamente los instrumentos con
debido cuidado usando también una libreta de campo la cual nos ayudara para
nuestros cálculos y registros, esto nos ayudara en futuros proyectos de
medición en obra ya que, nos muestra procesos aplicativos.
BIBLIOGRAFÍA:
Aprendizaje, D. d. (03 de julio de 2020). Topografía_Medición de distancias. Obtenido
de Archivo de video: Recuperado de: https://www.youtube.com/watch?
v=slCDuZJzgVk&ab_channel=Direcci%C3%B3ndeTecnolog
%C3%ADasparaelAprendizaje
