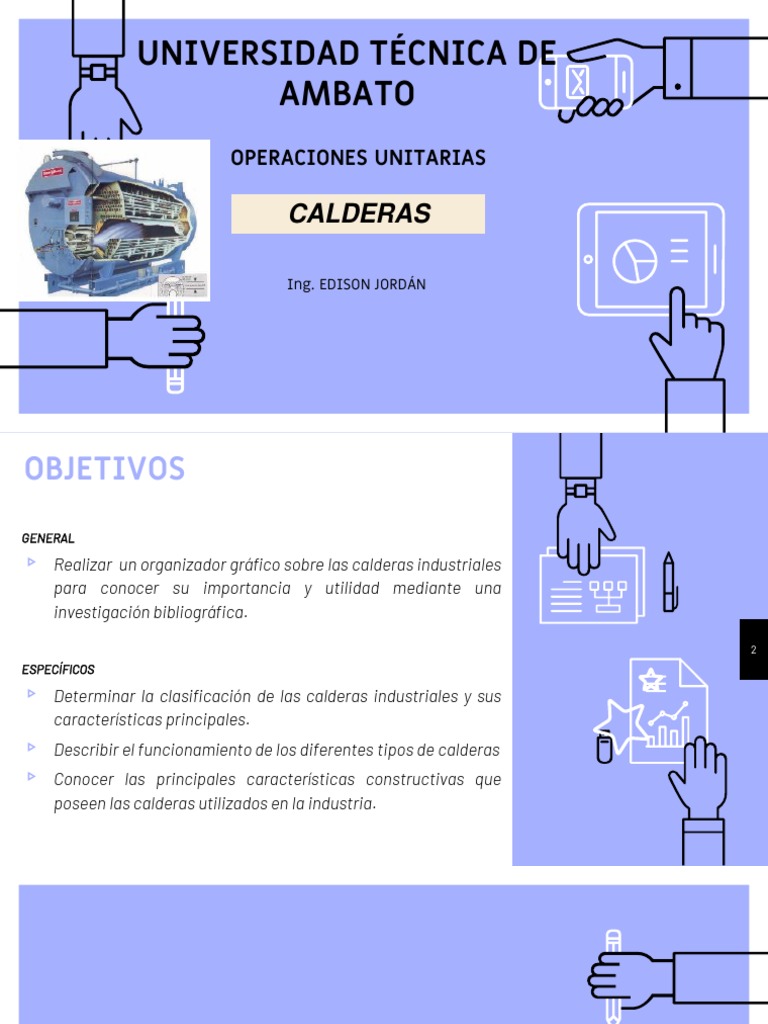

UNIVERSIDAD TÉCNICA DE

AMBATO
OPERACIONES UNITARIAS

CALDERAS

Ing. EDISON JORDÁN

OBJETIVOS
GENERAL

▹ Realizar un organizador gráfico sobre las calderas industriales

para conocer su importancia y utilidad mediante una
investigación bibliográfica.

2
ESPECÍFICOS

▹ Determinar la clasificación de las calderas industriales y sus

características principales.
▹ Describir el funcionamiento de los diferentes tipos de calderas
▹ Conocer las principales características constructivas que
poseen las calderas utilizados en la industria.
CALDERAS
1. DEFINICIÓN

Según la ITC-MIE-AP01, 4
Caldera es un recipiente
caldera es todo aparato de metálico, cerrado,
presión donde el calor
procedente de cualquier
fuente de energía se
transforma en energía
utilizable, a través de un
destinado a producir
medio de transporte en fase
vapor o calentar agua,.
líquida o vapor.

mediante la acción del calor

a una temperatura superior
a la del ambiente y presión
mayor que la atmosférica
CICLO COMPLETO DE GENERACIÓN DE
VAPOR

5
2. FUNCIONAMIENTO

QUEMA DE
• Funcionan COMBUSTIBLE • el que se le entrega
mediante la al agua contenida o
transferencia de • , producido que circula dentro
calor, generalmente al de un recipiente 6
quemarse un metálico.
combustible

TRANSFERENCIA
AGUA
DE CALOR
3. PARTES DE UNA CALDERA
En toda caldera se distinguen dos zonas importantes:
Zona de liberación Es el lugar donde se quema el
de calor u hogar o combustible. Puede ser interior
cámara de o exterior con respecto al
combustión
recipiente metálico.
Es la zona donde los
productos de la combustión
Zona de tubos:
(gases o humos) transfieren
calor al agua principalmente
por convección (gases - agua).
Está constituida por tubos
dentro de los cuales pueden
circular los humos o el agua.
INTERIOR El hogar se encuentra
dentro del recipiente metálico o
rodeado de paredes refrigeradas
por agua.
7
EXTERIOR Hogar
construido fuera del
recipiente metálico. Está
parcialmente rodeado o sin
paredes refrigeradas por
agua. La transferencia de
calor en esta zona se
realiza principalmente por
radiación (llama - agua).
 COMPONENTES PRINCIPALES DE UNA CALDERA
PIROTUBULAR
La caldera cuenta con un quemador de diesel y los gases calientes
producto de esa combustión se hacen circular a través de unos tubos
llamados “FLUSES” o “FLUXES” los cuales calientan el agua hasta
hacerla hervir y producir el vapor hasta cierta presión.

8
4. CLASIFICACIÓN
La clasificación general de las calderas, de acuerdo al mayor
uso en nuestro país, sería la siguiente:

• a) Horizontales
1. Atendiendo a su • b) Verticales
posición:

• a) Fija o estacionaria b) Móviles o 9

2. Atendiendo a su portátiles
instalación:

3. Atendiendo a la • a) De hogar interior

ubicación del • b) De hogar exterior
hogar

4. Atendiendo a la • a) Recorrido en un sentido (de un paso)

circulación de los b) Con retorno simple (de dos pasos) c)
Con retorno doble (de tres pasos)
gases:
4. CLASIFICACIÓN
La clasificación general de las calderas, de acuerdo al mayor
uso en nuestro país, sería la siguiente:

• a) Cilíndrica sencilla de hogar exterior

• b) Con un tubo hogar (liso o corrugado)
• c) Con dos tubos hogares (liso o corrugado)
• d) Con tubo Galloway (calderas horizontales o
5. Con respecto a verticales)
su forma de
calefacción: • e) Con tubos múltiples de humo (igneotubulares o
pirotubulares)
• f) Con tubos múltiples de agua (hidrotubulares o
acuotubulares)
• g) Con tubos múltiples de agua y tubos múltiples
de humo (acuopirotubular o mixtas)
4. CLASIFICACIÓN
La clasificación general de las calderas, de acuerdo al mayor
uso en nuestro país, sería la siguiente:

• a) De baja presión (hasta 2,0 kg/cm2)

• b) De mediana presión (sobre 2,0 kg/cm2
6. De acuerdo a la
: hasta 10 kg/cm2)
presión del vapor • c) De alta presión (sobre 10 kg/cm2 hasta
225 kg/cm2)
que producen: • d) Supercríticas (sobre 225 kg/cm2) 11

7. Con respecto al • a) De gran volumen de agua (más de 150

volumen de agua Ltrs. x m2 de superficie de calefacción
SC)
que contienen en • b) De mediano volumen de agua (entre
relación con su 70 y 150 Ltrs. x m2 de SC)
superficie de • c) De pequeño volumen de agua (menos
de 70 Ltrs. x m2 de SC)
calefacción
4. CLASIFICACIÓN
La clasificación general de las calderas, de acuerdo al mayor
uso en nuestro país, sería la siguiente:

• a) De vapor
8. Según su • b) De agua caliente
utilización: :

12

9. Según la • a) Circulación natural: El agua

circulación del circula por efecto térmico
agua dentro de la • b) Circulación forzada: El agua se
caldera: hace circular mediante bombas.

• a) De combustible sólido
10. Según el tipo • b) De combustible líquido
de combustible: • c) De combustible gaseoso
CALDERAS QUE SE HAN LLEGADO A POPULARIZAR
EN EL AMBIENTE INDUSTRIAL.

CALDERAS DEL TIPO PAQUETE Es una unidad autocontenida, que se

instala con rapidez, ya que va montada sobre una armazón de acero
estructura, lista para su colocación sobre una base sencilla de concreto..

CALDERAS ESCOCESAS Es probablemente la más popular y la

13
que más se fabrica como unidad generadora de fuerza. Algunas de sus
características son: del tipo horizontal, con tubos múltiples de humo, de
hogar interior, de uno o más pasos y que puede quemar combustible
sólido, líquido o gaseoso. Son, además, económicas, ocupan un mínimo
material refractario y su instalación es sencilla.

CALDERAS TIPO EXPRESS Son unidades capaces de levantar vapor

rápidamente y a gran presión. El nombre “express” proviene de estas
características. Sin embargo, la clasificación más aceptada se basa en la
circulación del agua y de los gases calientes en la zona de tubos de las
calderas
CALDERAS QUE SE HAN LLEGADO A POPULARIZAR
EN EL AMBIENTE INDUSTRIAL.

CALDERAS MARINAS Son calderas para la propulsión de barcos de

guerra. Algunas de sus características son: - Gran eficiencia y mínimo
tamaño y peso. - Diseño y formas especiales. - Gran seguridad del servicio. -
Manejo sencillo. - Máxima accesibilidad. - Gran flexibilidad a las demandas
de vapor.

CALDERAS RESIDENCIALES Se presentan en gran 14

variedad de formas y diseños, de los cuales la mayoría son para
proporcionar agua caliente. Pueden ser verticales u horizontales,
tienen un volumen de agua reducido y un calentamiento rápido.

CALDERAS CONTINUAS En estas calderas el agua de alimentación

es forzada a través de los tubos, en cuyo trayecto cambia de estado
convirtiéndose en vapor. Normalmente no necesitan colector de vapor. No
requieren otra clase de bombeo que el de las bombas de alimentación de
agua.
Sin embargo, la clasificación más aceptada
se basa en la circulación del agua y de los
gases calientes en la zona de tubos de las
calderas.
1. PIROTUBULARES O DE
TUBOS DE HUMOS
En estas calderas, los humos
pasan dentro de los tubos,
cediendo su calor al agua que los
rodea.
2. ACUOTUBULARES O
DE TUBOS DE AGUA
El agua circula por dentro de
los tubos, captando calor de los
gases calientes que pasan por
el exterior.
1. PIROTUBULARES O DE TUBOS DE HUMOS

Estas calderas son denominadas también igneotubulares o

pirotubulares y pueden ser verticales u horizontales. Entre las
calderas verticales pueden encontrarse dos tipos con respecto a los
tubos:
1. De tubos semisumergidos,
2. De tubos totalmente sumergidos.

Las calderas horizontales con 16

tubos múltiples de humo,
hogar interior y retorno simple
o doble retorno

son las llamadas

calderas escocesas

Son utilizadas con hogar para

quemar carbón, leña o bien con
quemadores de petróleo.
 1. PIROTUBULARES O DE TUBOS DE HUMOS

FUNCIONAMIENTO y APLICACIÓN

Se encuentran en este grupo de calderas los locomóviles y las

locomotoras que se caracterizan principalmente por ser de
mediano volumen de agua
Cuentan con tres partes bien definidas
a) Una caja de fuego donde
va montado el hogar; esta
caja puede ser de sección
rectangular o cilíndrica; es de
doble pared, por lo que el
hogar queda rodeado de una
masa de agua. Debido a esta
doble pared las planchas
tienen que reforzarse con
tirantes o estayes (pernos o
refuerzos con un orificio
central para detectar
filtraciones cuando se cortan
por corrosiones o exceso de
tensiones).
c) Una caja de humos,
que es la prolongación 17
del cuerpo cilíndrico, a
la cual llegan los
gases después de
b) Un cuerpo cilíndrico pasar por el haz
atravesado, tubular, para salir
longitudinalmente, por hacia la chimenea.
tubos de pequeño Estas calderas
diámetro, por cuyo trabajan, casi siempre,
interior circulan los con tiraje forzado, el
gases calientes. cual se consigue
mediante un chorro de
vapor de la misma
caldera (vapor vivo) o
utilizando vapor de
escape de la máquina.
1. PIROTUBULARES O DE TUBOS DE HUMOS

CARACTERÍSTICAS

 Por problemas de resistencia de materiales, su tamaño es

limitado. Sus dimensiones alcanzan a 4,5 metros de diámetro y
10 metros de largo. Se construyen para capacidades máximas
de 15.000 kg/Hr de vapor y sus presiones de trabajo no 18
superan los 18 kg/cm2.

 Pueden producir agua caliente o vapor saturado. En el primer

caso se les instala un estanque de expansión que permite
absorber las dilataciones del agua. En el caso de calderas de
vapor poseen un nivel de agua a 10 o 20 cm sobre los tubos
superiores.
1. PIROTUBULARES O DE TUBOS DE HUMOS
VENTAJAS Y DESVENTAJAS

VENTAJAS
 Menor costo inicial, debido a la simplicidad de diseño en
comparación con las acuotubulares de igual capacidad.
 Mayor flexibilidad de operación
 Menores exigencias de pureza en el agua de alimentación, porque 19
las incrustaciones formadas en el exterior de los tubos son más
fáciles de atacar y son eliminadas por las purgas.
 Facilidad de inspección, reparación y limpieza.

DESVENTAJAS
 Mayor tamaño y peso que las acuotubulares de igual capacidad.
 Mayor tiempo para subir presión y entrar en funcionamiento.
 Gran peligro en caso de explosión o ruptura, debido al gran
volumen de agua almacenado.
 No son empleadas para altas presiones.
 2. ACUOTUBULARES O DE TUBOS DE AGUA

Las calderas acuotubulares son

las empleadas casi
En estas calderas, por el interior
exclusivamente cuando interesa
de los tubos pasa agua o vapor y
obtener elevadas presiones y
los gases calientes se hallan en
rendimiento, debido a que los
contacto con las caras exteriores
esfuerzos desarrollados en los
de ellos. Son de pequeño
tubos por las altas presiones se
volumen de agua.
traducen en esfuerzos de
tracción en toda su extensión.
20
2. ACUOTUBULARES O DE TUBOS DE AGUA

FUNCIONAMIENTO
Supóngase que la figura Nº1 representa una caldera con un solo
tubo de agua.

De esta forma, existe un movimiento continuo de agua-vapor en la

dirección que señalan las flechas, en las que siempre la mezcla de
agua caliente y vapor sube al colector, mientras el agua fría del fondo
del colector baja y ocupa el lugar de esta mezcla.
21
3

2
Esta mezcla entra al colector y el agua fría pasa a ocupar su lugar en el
tubo calentado. El agua fría se encuentra en el tubo no calentado y en la
parte inferior del colector.

1 Sólo una rama del tubo se calienta, ya que la otra se encuentra protegida
por una pantalla aisladora. En la rama izquierda, el calor calienta el agua,
generando vapor y haciendo que ambos (agua y vapor) se muevan hacia
arriba.
1. PIROTUBULARES O DE TUBOS DE HUMOS

CARACTERÍSTICAS

 Por problemas de resistencia de materiales, su tamaño es

limitado. Sus dimensiones alcanzan a 4,5 metros de diámetro y
10 metros de largo. Se construyen para capacidades máximas
de 15.000 kg/Hr de vapor y sus presiones de trabajo no 22
superan los 18 kg/cm2.

 Pueden producir agua caliente o vapor saturado. En el primer

caso se les instala un estanque de expansión que permite
absorber las dilataciones del agua. En el caso de calderas de
vapor poseen un nivel de agua a 10 o 20 cm sobre los tubos
superiores.
1. PIROTUBULARES O DE TUBOS DE HUMOS
VENTAJAS Y DESVENTAJAS

VENTAJAS
 Menor peso por unidad de potencia generada.
 Por tener pequeño volumen de agua en relación a su capacidad de
evaporación, puede ser puesta en marcha rápidamente.
 Mayor seguridad para altas presiones. 23
 Mayor eficiencia.
 Son inexplosivas.

DESVENTAJAS
 Su costo es mayor.
 Deben ser alimentadas con agua de gran pureza, ya que las
incrustaciones en el interior de los tubos son, a veces,
inaccesibles y pueden provocar roturas de los mismos.
 Debido al pequeño volumen de agua, le es más difícil ajustarse a
las grandes variaciones del consumo de vapor, siendo necesario
trabajarlas a mayor presión que la necesaria en las industrias.
26
27
Conclusiones
Una caldera es un cambiador de calor; transforma la
energía química del combustible en energía calorífica.
Además, intercambia este calor con un fluido,
generalmente agua, que se transforma en vapor de
agua. En una caldera se produce la combustión que es
la liberación del calor del combustible y la captación del
calor liberado por el fluido. La caldera es necesaria
para poder realizar la gran mayoría de los trabajos y a
28
su vez, también para el confort de las personas ya que
gracias a ella las personas reciben calor en todos los
lugares que posean una caldera. Este calor recibido de
la caldera viene dado por los mecanismos básicos de
transmisión de calor: la conducción es el calor que
pasa de una parte a la otra de la pared del hogar, o de
los tubos de humos; la convección, los tubos de humos
se calientan al contacto con los productos de
combustión y, por último, la radiación se produce un
intercambio de calor de la llama a las paredes del
hogar.
Bibliografía
▹ [1] H. López, «Calderas industriales,» 31 Agosto 2017. [En línea].
https://www.hidalgas.es/que-es-una-caldera-y-sus-tipos/[Último acceso:
acceso:02 Diciembre 2019].
▹ [2] L. Torres, «descripción de caldera y generadores devapor,» Enero 2015. [En
línea]. Available: https://www.directindustry.es/prod/kobold-messring-
gmbh/product-9187-2091777.html.[Último acceso:02 Diciembre 2019].
▹ [3] J. Carrion, «Generador De vapor,» 31 Agosto 2017. [En línea].
https://bibdigital.epn.edu.ec/bitstream/15000/325/1/CD-0307.pdf/[Último acceso:
acceso:02 Diciembre 2019].
