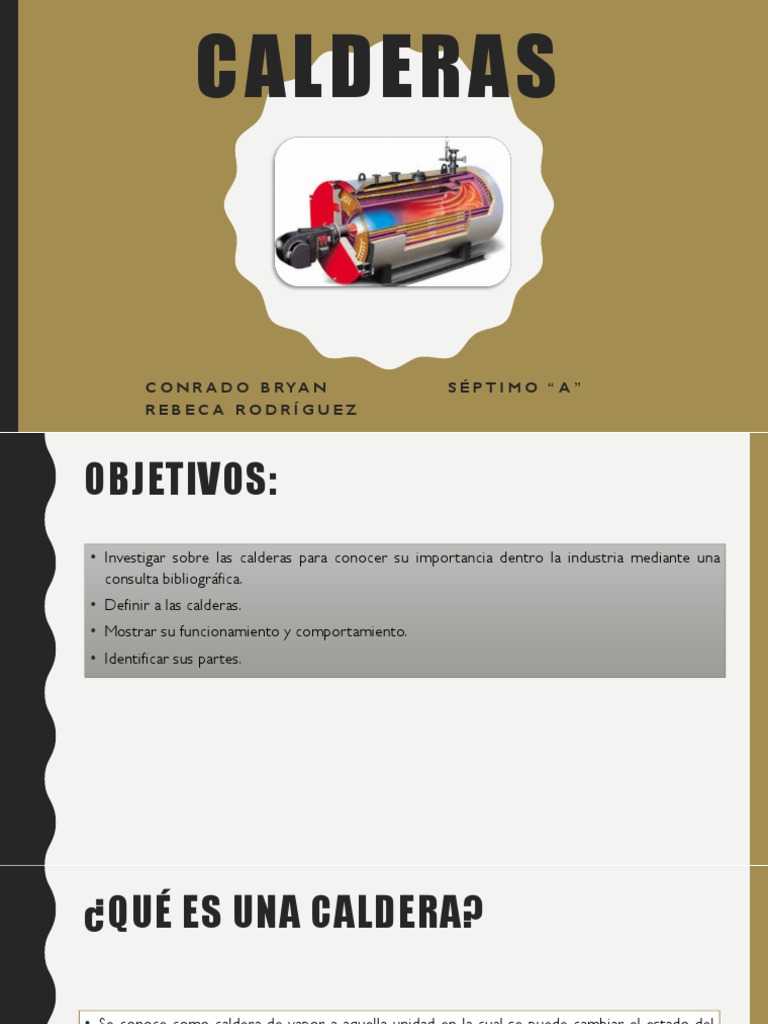

CALDERAS

C O N R A D O B RYA N SÉPTIMO “A”

REBECA RODRÍGUEZ
OBJETIVOS:
• Investigar sobre las calderas para conocer su importancia dentro la industria mediante una
consulta bibliográfica.
• Definir a las calderas.
• Mostrar su funcionamiento y comportamiento.
• Identificar sus partes.
¿QUÉ ES UNA CALDERA?

• Se conoce como caldera de vapor a aquella unidad en la cual se puede cambiar el estado del
fluido de trabajo (agua) de líquido a vapor de agua, en un proceso a presión constante y
controlado, mediante la transferencia de calor de un combustible que es quemado en una
cámara conocida como "hogar". En algunos casos se puede llevar hasta un estado de vapor
sobrecalentado.
• Las Calderas o Generadores de vapor son instalaciones industriales que, aplicando el calor de
un combustible sólido, líquido o gaseoso, vaporizan el agua para aplicaciones en la industria.
FUNCIONAMIENTO

El principio básico de
Funcionan mediante la transferencia
funcionamiento de las calderas
de calor, producido generalmente al
consiste en una cámara donde se
quemarse un combustible, el que se
produce la combustión, con la ayuda
le entrega al agua contenida o que
del aire comburente y a través de
circula dentro de un recipiente
una superficie de intercambio se
metálico.
realiza la transferencia de calor.
COMPORTAMIENTO DE LAS CALDERAS

• El comportamiento de una caldera puede expresarse en función de los kilogramos de vapor

producido por metro cuadrado de superficie de calefacción y por hora (coeficiente de
evaporación). Esta producción de vapor se ha ido elevando en los tiempos modernos.
• La intensificación de la producción de vapor se basa principalmente en la circulación de agua
en el interior de los tubos, con una velocidad tal, que el vapor que se va formando por el
calentamiento de los mismos, va saliendo con la misma corriente del agua que se evapora,
porque de no ser así, las burbujas de vapor formadas crearían espacios huecos en el líquido
que no podrían absorber el calor transmitido, quemándose el material de los tubos.
CLASIFICACIÓN Y TIPOS DE
CALDERAS
Existen varias características que dan lugar a varias agrupaciones de las calderas que pueden ser
clasificadas de varias formas:
• Tipo constructivo
• Régimen de presión
• Por combustible utilizado
• Por volumen de agua
• Por ubicación de hogar
• Calderas combinadas
• Incluso por fabricantes (Caldera Babcock-Wilcox, Calderas Stirling, Caldera Borsig, Caldera Yarrow
y Thornycroft) quienes hacen diseños específicos característicos en sus calderas.
CALDERAS DE PAQUETES

• Es una unidad autocontenida, que se

instala con rapidez, ya que va
montada sobre una armazón de
acero estructura, lista para su
colocación sobre una base sencilla
de concreto.
 CALDERAS ACUTUBULARES

• En estas calderas, por el interior de los tubos pasa

agua o vapor y los gases calientes se encuentran en
contacto con las caras exteriores de ellos. Son de
pequeño volumen de agua.
• Las calderas acuotubulares son las empleadas casi
exclusivamente cuando interesa obtener elevadas
presiones y rendimiento, debido a que los esfuerzos
desarrollados en los tubos por las altas presiones se
traducen en esfuerzos de tracción en toda su
extensión.
 CALDERAS CON TUBOS MÚLTIPLES DE
HUMO - PIROTUBULARES
• Como su nombre lo indica, en esta caldera el humo
y los gases calientes circulan por el interior de los
tubos y el agua se encuentra por el exterior.
• Estas calderas también son denominadas también
igneotubulares o pirotubulares y pueden ser
verticales u horizontales.
• Pueden producir agua caliente o vapor saturado. En
el primer caso, se les instala un estanque de
expansión que permite absorber las dilataciones del
agua. En el caso de las calderas de vapor poseen un
nivel de agua a 10 o 20 cm sobre los tubos
superiores.
ESTRUCTURA GENERAL DE LAS
CALDERAS

CALDERA PIROTUBULAR CALDERA AQUAPIROTUBULAR

PARTES DE UNA CALDERA
• La estructura real de una caldera dependerá del tipo, no obstante, de forma generar podemos
describir las siguientes partes:

Tubos de
Hogar: alberga el Separador
intercambio de
quemador en su líquido-vapor: es Chimenea: es la
calor: el flujo de
interior y en su necesario para vía de escape de Carcasa: contiene
calor desde los
Quemador: sirve interior se realiza separar las gotas los humos y gases el hogar y el
gases hasta el agua
para quemar el la combustión del de agua liquida con de combustión sistema de tubos
se efectúa a través
combustible. combustible los gases aún después de haber de intercambio de
de su superficie.
utilizado y la calientes, antes de cedido calor al calor.
También en ella se
generación de los alimentarla a la fluido.
generar las
gases calientes caldera.
burbujas de vapor.
CONCLUSIONES:

• Las calderas tienen una gran aplicación en la industria ya que de ella depende muchos
productos como hospitales que las utilizan para esterilizar los instrumentos médicos, también
en las petroleras para calentar los petróleos pesados para mejorar su fluidez, en alimentos,
lavanderías, textiles.
• La estructura de una caldera dependerá del tipo y aplicación para la que esté destinada.
• Las calderas se clasifican en varias formas acorde a su funcionamiento, tipo de construcción,
etc.
BIBLIOGRAFÍA:

• [1] ABSORSISTEM, S.L., «ABSORSISTEM,» [En línea]. Available:

https://www.absorsistem.com/tecnologia/calderas/descripci%C3%B3n-de-calderas-y-
generadores-de-vapor. [Último acceso: 9 Diciembre 2018].
• [2] «ACHS,» [En línea]. Available:
http://www.achs.cl/portal/trabajadores/Capacitacion/CentrodeFichas/Documents/descripcion-
de-caldera-y-generadores-de-vapor.pdf. [Último acceso: 9 Diciembre 2018].
• [3] «Fenercom,» [En línea]. Available: https://www.fenercom.com/pages/pdf/formacion/13-
01-23_Jornada%20calderas%20industriales
