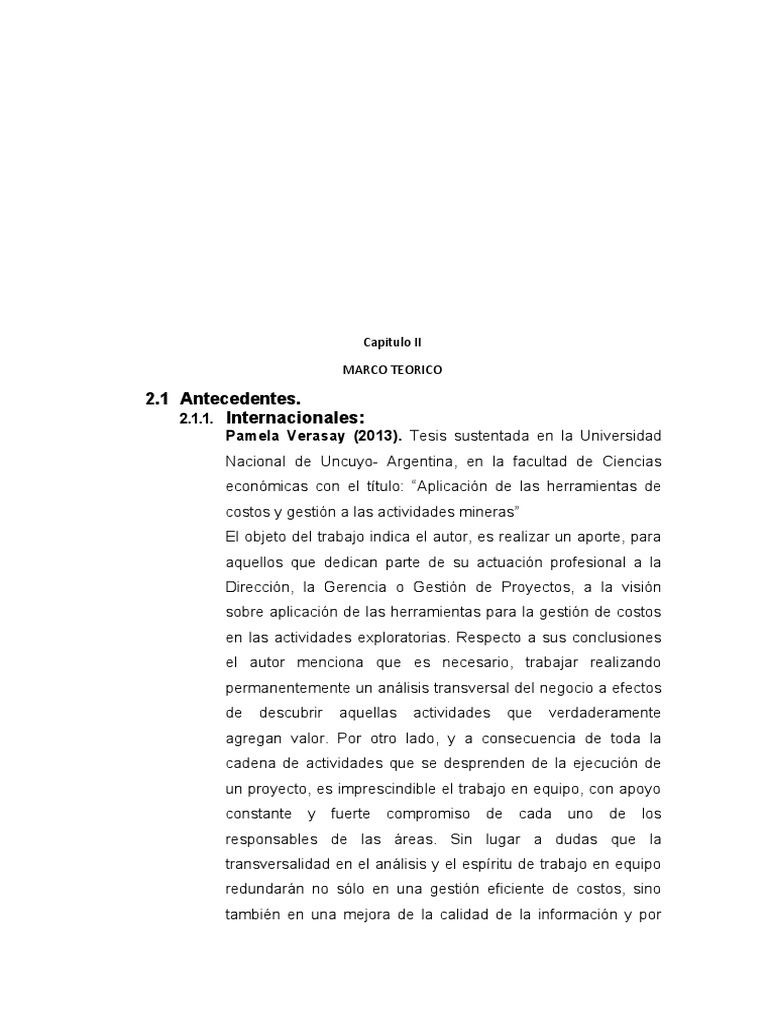

Capitulo II

MARCO TEORICO

2.1 Antecedentes.
2.1.1. Internacionales:
Pamela Verasay (2013). Tesis sustentada en la Universidad
Nacional de Uncuyo- Argentina, en la facultad de Ciencias
económicas con el título: “Aplicación de las herramientas de
costos y gestión a las actividades mineras”
El objeto del trabajo indica el autor, es realizar un aporte, para
aquellos que dedican parte de su actuación profesional a la
Dirección, la Gerencia o Gestión de Proyectos, a la visión
sobre aplicación de las herramientas para la gestión de costos
en las actividades exploratorias. Respecto a sus conclusiones
el autor menciona que es necesario, trabajar realizando
permanentemente un análisis transversal del negocio a efectos
de descubrir aquellas actividades que verdaderamente
agregan valor. Por otro lado, y a consecuencia de toda la
cadena de actividades que se desprenden de la ejecución de
un proyecto, es imprescindible el trabajo en equipo, con apoyo
constante y fuerte compromiso de cada uno de los
responsables de las áreas. Sin lugar a dudas que la
transversalidad en el análisis y el espíritu de trabajo en equipo
redundarán no sólo en una gestión eficiente de costos, sino
también en una mejora de la calidad de la información y por
ello una mejora en los resultados para la compañía.
Debe pensarse que si bien, las herramientas de costos
colaboran en la administración de la vida de las empresas, su
importancia es tal que, aplicada a un proyecto de exploración
puede determinar el inicio de un gran éxito o bien, el fin de su
existencia y con ello la pérdida de una gran oportunidad.
Galo Muñoz López, (2012), Tesis de Magíster en minería -
Universidad de Chile: Tesis “Modelo de Costos para la
Valorización de Planes Mineros”. Para esta valorización se
utilizan parámetros económicos fijos y posteriormente se
definen las fases de explotación con la secuencia de
extracción, con lo que se realiza el plan de producción. Es
esperable que el valor económico del plan, en primera
instancia, dependa de variables más económicas que
netamente técnicas mineras como son el precio de insumos,
precio de mineral y subproductos, costos asociados a la mina y
planta.
Adolfo Jesús Chávez Valdivia (2013). Tesis titulada: “Plan de
minado subterráneo aplicado en la Corporación Minera Ananea
S.A.” Tesis sustentada en la Universidad Nacional de
Ingeniería, para optar el título de Ingeniero de minas.
Trabajo de investigación indica el autor, desarrollado con el
objetivo de mostrar el incremento de la producción y la
productividad de una minería aurífera subterránea en las
Operaciones de la Corporación minera Ananea S.A. en la
concesión minera Ana María N° 1, ubicado en el paraje La
Rinconada, entre el nevado Ananea y el cerro San Francisco,
en el sector denominado Comuni 21, Santa Ana y Balcon III a
5,000 m.s.n.m. mediante método de explotación de cámaras y
pilares en los mantos auríferos.
Referente a sus conclusiones el autor indica que en la
Corporación Minera Ananea se tiene que realizar el
Planeamiento de Minado y el diseño de labores teniendo en
cuenta las estructuras predominantes emplazadas en la zona
 del proyecto, tanto estructural como geológico. Por ello plan de
producción estará sujeto a las variables del yacimiento, tales
como condiciones geológicas, geomecánicas y las variables
económicas en función de los programas de desarrollo
preparación y explotación, asignando los recursos necesarios.
Entonces para un plan de producción es necesario contar con
información técnica como: características geológicas de los
mantos, estructurales de vetas y roca encajante, reservas
mineras económicas, leyes de mineral, costos de producción y
recursos para la producción. El método de explotación utilizado
es de cámaras y pilares con circado hasta el momento que
viene dando mejores resultados, presentándose una mínima
dilución. Criterios de selección para la elección del método de
explotación se tomará en cuenta: Características espaciales de
la mineralización, condiciones Geológicas e Hidrológicas,
consideraciones Geotécnicas, consideraciones Económicas,
factores Tecnológicose impacto ambiental.
Para modificar el método de explotación, se implementa un
nuevo planeamiento mina, para pasar progresivamente del
método de “cámaras y pilares con circado”, hacia el método de
“corte y relleno ascendente”, al ser este último el método con el
que se obtienen mayores volúmenes de mineral a menor costo,
y sobre todo con la contingencia de que en profundidad los
mantos cambian de buzamientos y se convierten en vetas o
filones angostos.
Finalmente se logró indica, reformar las operaciones mineras
de la empresa logrando exitosas tasas de rentabilidad,
producto del buen planeamiento logrando controlar los costos y
aplicando tecnología de bajo costo en la explotación de
minerales auríferos de vetas o filones angostos de baja ley,
logrando producir un promedio de 240 toneladas de mineral
aurífero mensual con una ley de corte de 0.43 Oz-Au/tn.
2.1.2. Nacional:
DARIO BRAVO BORDA.(2017). En su tesis denominada:
 “aumento de la productividad en el método long Wall mining
sostenido por puntales con cabezal de jackpot en la u.p san
andres – minera aurífera retamas marsa s.a”
Tesis realizada, con el fin de aumento de la productividad en el
método long Wall mining sostenido por puntales con cabezal
de jackpot .
JOSÉ PAUL CARHUAMACA GUERRERO. (2009). En su tesis
denominada:
“Evaluación y Optimización del Sostenimiento con Cimbras en
Minería Subterránea”
Llegando a una conclusión de que la medición de convergencias
es una herramienta eficaz para la optimización del sostenimiento
con cimbras. Mediante ella conoceremos el comportamiento de
la deformación durante la convergencia de las cimbras en la
mina Rosaura, permitiéndonos estimar el tiempo de vida de la
cimbra, según la condición geo mecánica de la zona donde fue
instalada y el factor influyente que Io afecte.
Flores R. (2013), en su tesis: “Optimización de los Costos
Operativos de las Operaciones Unitarias de Perforación y
Voladura en la C.M. Chambi-Mina Rinconada”, concluye: el
cuadro de diferencias de costes: con barrenos de 4 pies el costo
anterior es de 812.27 US$/disparo. Y al final se obtuvo 722.35
US$/disparo. y con una eficiencia lineal de perforación de 1.16
m/disp., a lo que era anteriormente de 1.04 m/disp. Y con los
barrenos de 5 pies es 881.81 US$/disp. Anteriormente y al
finalizar se obtuvo un 791.81 US$/disparo. Y con una eficiencia
lineal de perforación anterior de 1.44 m/disp. De los que era
anteriormente de 1.30 US$/disparo.
Jáuregui A. (2009). Tesis titulada "Reducción de los Costos
Operativos en mina, mediante la optimización de los estándares
de las operaciones unitarias de Perforación y Voladura", su
objetivo es exponer “La factibilidad de la reducción de los costos
operativos en una empresa minera, aplicando para ello
estándares óptimos de trabajo en las principales operaciones
unitarias de minado.

2.1.3. Local:

JUANA CHAMPI HUAMANI, SERVELLON LOPEZ AUQUI.

(2015). En su tesis denominada: “estudio comparativo de
eficiencia de uso de puntales de seguridad simple y con el uso
adecuado del jackpot en los tajeos de explotación del nivel
4430 ge la cia. Minera caudalosa chicas.a.a”

Cuyo objetivo fue Evaluar la eficiencia de uso de puntales de

seguridad simple y el uso adecuado del jackpot en los tajeos
de explotación del Nivel 4430 de la Cia. Minera Caudalosa
chica S.A.A. y así mismo está constituido por IV capítulos

La mina piloto donde se recolecta datos de campo para las

pruebas de esta investigación es: CIA. Minera Caudalosa
Chica S.A.A. Ubicado en Perú, departamento de Huancavelica,
provincia de Huancavelica y distrito de Huachocolpa. La
investigación consiste en el estudio comparativo de los
puntales de seguridad simple y el uso adecuado del jackpot
por Io tanto el puntal incluido el jackpot dara mayor eficiencia
de seguridad en los tajos de explotación.
NEMESIO DEMETRIO CURASMA CASAVILCA, RAÚL
FLORENTINO QUISPE BUENDIA. (2019) En su tesis denominada:
“optimización del proceso de minado y de los costos de explotación en
las labores del nivel 610 unidad Julcani – compañía de minas
buenaventura s.a.a. – Huancavelica”.
Cuyo proyecto se presenta con la finalidad de determinar la relación
existente entre el proceso de minado y los costos de explotación en el
Nivel 610 de la Unidad Julcani de la Compañía minera Buenaventura
S.A.A
El método de minado de corte y relleno, tiene gran aplicabilidad en la
industria minera, tiene un extenso rango de variaciones como resultado
directo del minado selectivo, buena recuperación y factibilidad bajo
condiciones geo mecánicas diversas y una de sus bondades es la
rapidez de la explotación, en realidad existen diferentes modalidades de
corte y relleno; en la Unidad de Julcani actualmente están utilizando el
método corte y relleno ascendente, en el proyecto de investigación se
pretende evaluar si este método de minado actual utilizado de corte y
relleno ascendente es el adecuado respecto a los costos de avance de
explotación, comparando los gastos de operación.
 Así mismo se pretende analizar los parámetros técnicos entre el minado
y de los costos de explotación en las labores del Nivel 610 de la Unidad
Julcani de la Compañía minera Buenaventura S.A.A.
QUISPE QUISPE, EDUARDO LUIS. (2009) “Metodología en la
elaboración de presupuesto minero para el planeamiento y control de
operaciones en minería subterránea”
Tesis en Ingeniería de Minas. Universidad Nacional de San Agustín de
Arequipa. Perú - 2009
Dado que las empresas mineras y las empresas especializadas no
ejecutan un adecuado planeamiento y control de sus operaciones para
cada labor minera, es necesario mejorar dicha evaluación y control
minero, por medio de las herramientas computacionales técnica S10, en
lo referente a costos y presupuestos, y la técnica PERT-CPM, en lo que
se refiere al control de las operaciones.
Cabe señalar que, para el control de las operaciones mineras se cuenta
con el programa MS Project, el cual facilita el trabajo de los Ingenieros
de Minas, quienes pueden decidir sobre las actividades, dentro de las
labores que se deben controlar más exhaustivamente, para poder
cumplir con el ciclo de trabajo programado.

2.1 Bases teóricas.

Sostenimiento en labores subterráneas
El sostenimiento de las labores subterráneas es una tarea de grandes proporciones y de gran
complejidad, donde el fin principal es garantizar la seguridad y la eficiencia de los métodos de
explotación empleados por los que realizan las labores de extracción del mineral

Puntal de Guarda cabezas Empleando el Jackpot

El jackpot es utilizado con puntales, de manera vertical y horizontal. AI colocarlos cerca al
techo de la labor, sobre esta se colocan tablas y se forma el guarda cabezas. El puntal al ser
presionado sobre la roca hace que sea más seguro y resistente ante posible caída de
bloques que pueden ejercer presión sobre el guarda cabezas, además de trabajar de una
manera activa sobre las cajas.
El jackpot es un elemento que brinda mayor seguridad al sostenimiento aplicado con puntales
por comprimir a este sobre la roca, haciendo que este elemento trabaje de una forma activa
como sostenimiento.
La velocidad de instalación permite un incremento en la productividad en las labores. No se
necesita plantillas.

Instrucciones Para su Instalación del Jackpot

a. Seleccione el diámetro del puntal adecuado para que soporte la voladura. Desate la
caja techo, y prepare una superficie sólida y regular antes de instalar los jackpots.
b. Mida y marque la posición de los puntales en la caja techo de acuerdo a las normas de
la mina.
c. Asegurarse que las marcas de los puntales estén en línea recta.
d. Limpie la caja piso y prepare una superficie sólida.
e. Mida la distancia entre las cajas de tajeo (con el jackpot incluido). Utilice un martillo
para asegurarse que este a 90° con la caja techo
f. Corte el puntal exactamente a su medida. Un corte derecho reduce La cantidad de
bombeo requerida.
g. Coloque el jackpot en el puntal. Martille el puntal hasta que este colocado a 90• con la
caja techo y piso.
h. Si es necesario lave la válvula del jackpot y posicione la boquilla.
i. Desde una posición segura bombee el agua al jackpot presionando el gatillo de la
pistola de seguridad. Cuando se alcance la presión correcta, el agua escapara por la
válvula de alivio
j. Cuando se mire a los puntales instalados desde arriba o abajo del tajeo, solo debe ser
visible un puntal (los demás estarán alineados). La barrera contra la voladura puede ser
colocada ahora.
Instalación Utilizando la Bomba Manual del Jackpot
a. Las bombas son reguladas durante su fabricación pero siempre se debe revisar la
presión de alivio
METODO: Coloque el nanómetro de presión en la boquilla ubicada a un extremo de la
Manguera y empiece a bombear.
b. Desde una posición segura bombee el agua al jackpot utilizando
La bomba manual. Cuando se alcance la presión correcta, el agua escapara por la
Válvula de alivio.
Diámetro del jackpot a emplearse
Los diámetros de los jackpot son los siguientes:
140 mm
160 mm
175 mm
190 mm
220mmy260mm
Selección del puntal adecuado
Sistemas de sostenimiento
Usualmente se denomina soporte de rocas a los procedimientos y materiales utilizados para
mejorar la estabilidad y mantener la capacidad de resistir las cargas que producen las rocas
cerca al perímetro de la excavación subterránea. Se puede clasificar a los diversos sistemas
en dos grandes grupos:
a. Sostenimiento Activo; que viene a ser el refuerzo de la roca donde los elementos de
sostenimiento son una parte integral de la masa SOCOSS.

b. Sostenimiento Pasivo; donde los elementos de sostenimiento son extemos a la roca y

depended del movimiento interno de la roca que estâ en contacto con el perimetro excavado.
Sostenimiento con madera
El sostenimiento con madera fue el símbolo del minado subterráneo hasta antes que se hayan
desarrollado las nuevas tecnologías de sostenimiento.
Actualmente el sostenimiento con madera tiene menor importancia frente a los avances que
ha habido en las técnicas de control de la estabilidad del terreno; En algunas minas peruanas
la madera aún sigue siendo utilizada como elemento de sostenimiento, principalmente en el
minado convencional de vetas.
En emergencias su uso como sostenimiento es muy valioso. Sus inconvenientes son: costo
relativamente alto, elevado uso de mano de obra por el tiempo comparativamente largo de su
instalación, limitada duración (puede descomponerse) y riesgo de fuego.
Cuando se usa la madera como elemento de sostenimiento es importante tomar en cuenta
que:
• La madera seca dura más que la fresca o húmeda.
• La madera sin corteza dura más que aquella que conserva la corteza.
• La madera tratada o ’curada’ con productos químicos con la finalidad de evitar su
descomposición, dura más que la no “curada”
• La madera en una zona bien ventilada dura más que en una zona húmeda y caliente.
• La madera en una zona bien ventilada dura más que en una zona húmeda y caliente.
Tipos de estructuras de madera para el sostenimiento
Como sostenimiento la madera se utiliza principalmente en forma de puntales, paquetes,
cuadros y conjunto de cuadros.
Puntales
Es el tipo más común de sostenimiento, donde un simple poste de madera es fijado
verticalmente en una abertura para sostener el techo o perpendicularmente al buzamiento de
una veta. Para el sostenimiento de las falsas cajas en vetas angostas, los puntales son
elementos valiosos.
Los puntales son miembros compresivos con rangos de resistencia de 7 a 10 MPa,
construidos de madera redonda de 5” a 10” de diámetro y longitudes que no deben superar los
3.5 m, para evitar su pandeo y pérdida de resistencia.
La sección circular de un puntal ofrece una mayor capacidad portante que las secciones
cuadradas.
2.4. DEFINICION DE TERMINOS.
Jackpot: Es un elemento de sostenimiento expansivo para minas subterráneas, plato de
acero; trabajan en conjunto con los puntales de madera que se utiliza para prevenir la caída
de rocas.
Aplicable en uno de los extremos del puntal de madera, de tal modo de que luego de su
instalación optimiza el trabajo del puntal, dándole mayor durabilidad y potencia de
sostenimiento.
Para en inflado del Jackpot se necesita una bomba manual de alta presión Su presión de
inflado del Jackpot es de 10 a 12 Mpa.
Jackpack: Es un elemento pre tensionado para el sostenimiento en minas subterráneas.
Trabaja en conjunto con los puntales de madera y/o criben (Wood pack) para prevenir la caída
de rocas.
Sostenimiento: Es todo lo que sirve para contener el desprendimiento de trozos de roca y
proteges al personal, impidiendo el derrumbe de los techos y de las paredes de las labores
mineras. Para esto debemos de tener en cuenta, las clases de terreno.
Clases de Terreno
Terreno compacto: Es el formado por cristales o por partículas bien cementadas.
Terreno fracturado: Muestra una serie de planos paralelos de discontinuidades como los
planos de estratificación en la roca sedimentaria.
Terreno arcilloso: Constituido por rocas casi elásticas que se deforman bajo la presión.
Terreno suave: El cual está formado por fragmentos gruesos o finos o una mezcla de ambos
tamaños.
Sostenimiento Según La Clase De Terreno
Terreno compacto: no requiere sostenimiento sino la formación de una buena bóveda auto
sostenido.
Terreno fracturado: exige solo un sostenimiento ligero, esta clase de terrenos es más
resistente en dirección perpendicular a las rajaduras o pianos de discontinuidad que en
dirección paralela a los mismos.
Terreno suave: requiere de tipo pesado. En esta clase de terrenos las presiones son mayores
cuando más lino es el tamaño de los fragmentos.
Terreno arcilloso: exige un sostenimiento extremadamente resistente o estructuras flexibles
capaces de adaptarse a las presiones que se desarrollan.
