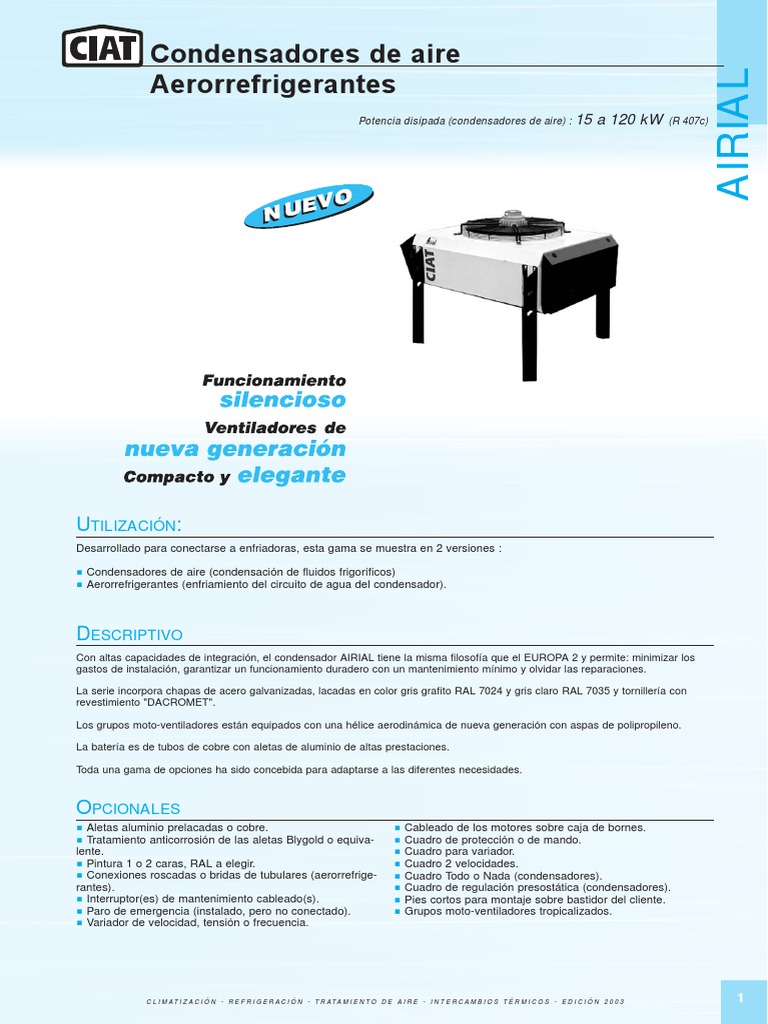

Condensadores de aire

AIRIAL
Aerorrefrigerantes
Potencia disipada (condensadores de aire) : 15 a 120 kW (R 407c)

UTILIZACIÓN:
Desarrollado para conectarse a enfriadoras, esta gama se muestra en 2 versiones :

H Condensadores de aire (condensación de fluidos frigoríficos)

H Aerorrefrigerantes (enfriamiento del circuito de agua del condensador).

DESCRIPTIVO
Con altas capacidades de integración, el condensador AIRIAL tiene la misma filosofía que el EUROPA 2 y permite: minimizar los
gastos de instalación, garantizar un funcionamiento duradero con un mantenimiento mínimo y olvidar las reparaciones.

La serie incorpora chapas de acero galvanizadas, lacadas en color gris grafito RAL 7024 y gris claro RAL 7035 y tornillería con
revestimiento "DACROMET".

Los grupos moto-ventiladores están equipados con una hélice aerodinámica de nueva generación con aspas de polipropileno.

La batería es de tubos de cobre con aletas de aluminio de altas prestaciones.

Toda una gama de opciones ha sido concebida para adaptarse a las diferentes necesidades.

OPCIONALES
H Aletas aluminio prelacadas o cobre. H Cableado de los motores sobre caja de bornes.
H Tratamiento anticorrosión de las aletas Blygold o equiva- H Cuadro de protección o de mando.
lente. H Cuadro para variador.
H Pintura 1 o 2 caras, RAL a elegir. H Cuadro 2 velocidades.
H Conexiones roscadas o bridas de tubulares (aerorrefrige- H Cuadro Todo o Nada (condensadores).
rantes). H Cuadro de regulación presostática (condensadores).
H Interruptor(es) de mantenimiento cableado(s). H Pies cortos para montaje sobre bastidor del cliente.
H Paro de emergencia (instalado, pero no conectado). H Grupos moto-ventiladores tropicalizados.
H Variador de velocidad, tensión o frecuencia.

C L I M AT I Z A C I Ó N - R E F R I G E R A C I Ó N - T R ATA M I E N T O D E A I R E - I N T E R C A M B I O S T É R M I C O S - E D I C I Ó N 2 0 0 3 1
 Condensadores de aire
Aerorrefrigerantes
AIRIAL
CARACTERÍSTICAS

(*) Única potencia acústica característica del equipo. La diferencia entre el nivel de potencia y el nivel de presión acústica está en función del
lugar. Estos valores son obtenidos conforme a la norma ISO 3744.
(**) Valores medidos a 10 m en equipos horizontales, en campo libre, directividad 2, en el plano de la batería. Tolerancia +3dB.
Volver a calcular el nivel de presión sonora en la instalación a partir del nivel de potencia acústica de la unidad y de las características del
lugar (los consejos de un técnico en acústica podrían ser necesarios)
Para las unidades que no posean una emisión sonora uniforme en todas las direcciones, para un punto a 10m en el eje de los ventiladores,
hay que añadir alrededor de 4 dB al valor de presión recalculada.
(1) Para TRI 400V - 50Hz.

DISEÑO (EJEMPLO)

NOTAS

2 C L I M AT I Z A C I Ó N - R E F R I G E R A C I Ó N - T R ATA M I E N T O D E A I R E - I N T E R C A M B I O S T É R M I C O S - E D I C I Ó N 2 0 0 3
 Condensadores de aire

AIRIAL
Aerorrefrigerantes
DIMENSIONES
H Unidades horizontales

H Unidades verticales

CONSEJOS PARA LA INSTALACIÓN:

Estas unidades son concebidas para funcionar en el exterior.
En el arranque, el hielo y la nieve pueden perjudicar el correcto funcionamiento de los equipos horizontales. No se reco-
mienda instalar las unidades en la salida del conducto de extracción de aire caliente o en zonas próximas de vegetación de
follaje caduco (tener en cuenta la suciedad).
- Una unidad horizontal se colocará con un espacio libre de 1,5 m sobre el perímetro.
En caso de que sea necesario el uso de soportes antivibratorios, utilizar un chasis rígido dejando los soportes solidarios
entre ellos.
- Una unidad vertical se colocará preferentemente en sentido paralelo a la dirección del viento. No se recomienda utilizar-
las en ventiladores de baja velocidad de rotación.
De forma general, se pueden utilizar todas las disposiciones necesarias que eviten los riesgos de recirculación de aire,
especialmente, cuando la instalación comprende varias unidades.
La utilización de variadores de velocidad distintos de aquellos que son distribuidos por CIATESA deben ser sometidos a un
test de verificación de compatibilidad con los motores eléctricos.
Consultar la guía de instalación, de funcionamiento y de mantenimiento.

C L I M AT I Z A C I Ó N - R E F R I G E R A C I Ó N - T R ATA M I E N T O D E A I R E - I N T E R C A M B I O S T É R M I C O S - E D I C I Ó N 2 0 0 3 3
