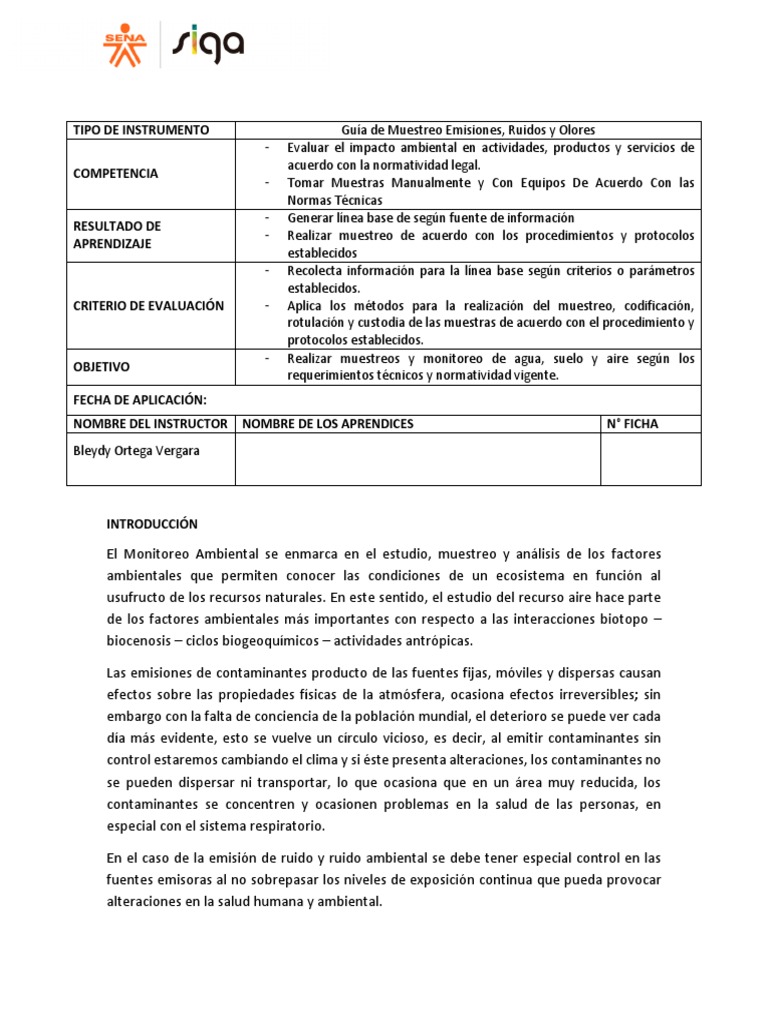

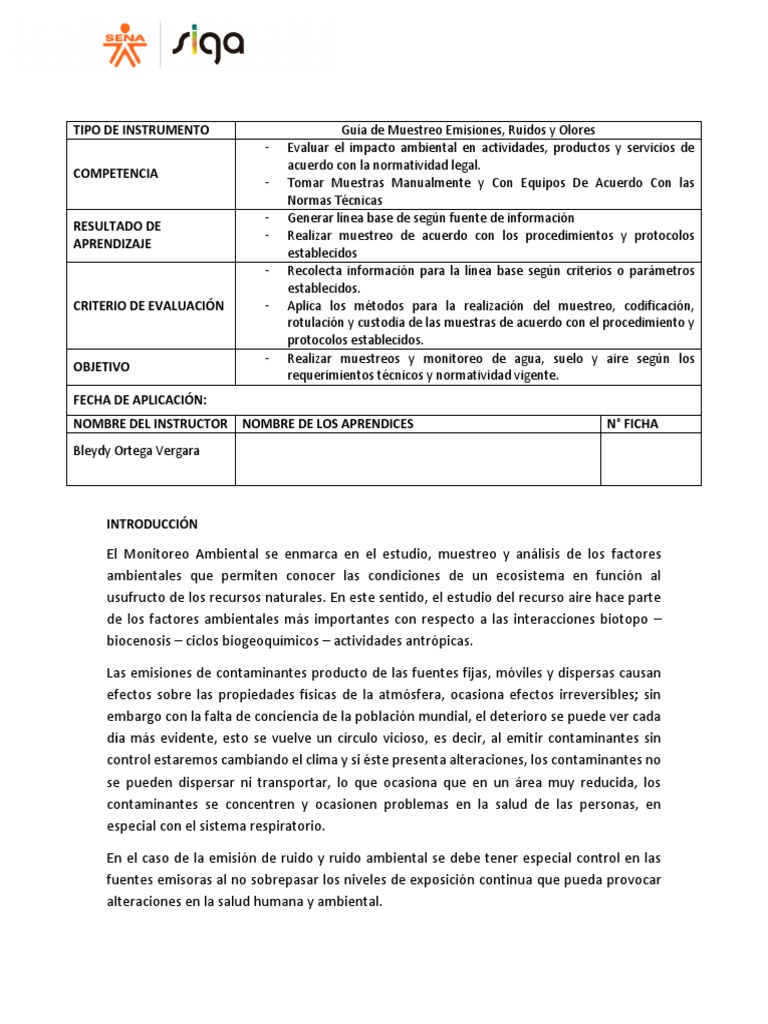

TIPO DE INSTRUMENTO Guía de Muestreo Emisiones, Ruidos y Olores

- Evaluar el impacto ambiental en actividades, productos y servicios de

COMPETENCIA
RESULTADO DE
APRENDIZAJE
CRITERIO DE EVALUACIÓN
OBJETIVO
FECHA DE APLICACIÓN:
NOMBRE DEL INSTRUCTOR NOMBRE DE LOS APRENDICES
Bleydy Ortega Vergara
acuerdo con la normatividad legal.
- Tomar Muestras Manualmente y Con Equipos De Acuerdo Con las
Normas Técnicas
- Generar línea base de según fuente de información
- Realizar muestreo de acuerdo con los procedimientos y protocolos
establecidos
- Recolecta información para la línea base según criterios o parámetros
establecidos.
- Aplica los métodos para la realización del muestreo, codificación,
rotulación y custodia de las muestras de acuerdo con el procedimiento y
protocolos establecidos.
- Realizar muestreos y monitoreo de agua, suelo y aire según los
requerimientos técnicos y normatividad vigente.
N° FICHA

INTRODUCCIÓN

El Monitoreo Ambiental se enmarca en el estudio, muestreo y análisis de los factores

ambientales que permiten conocer las condiciones de un ecosistema en función al
usufructo de los recursos naturales. En este sentido, el estudio del recurso aire hace parte
de los factores ambientales más importantes con respecto a las interacciones biotopo –
biocenosis – ciclos biogeoquímicos – actividades antrópicas.

Las emisiones de contaminantes producto de las fuentes fijas, móviles y dispersas causan
efectos sobre las propiedades físicas de la atmósfera, ocasiona efectos irreversibles; sin
embargo con la falta de conciencia de la población mundial, el deterioro se puede ver cada
día más evidente, esto se vuelve un círculo vicioso, es decir, al emitir contaminantes sin
control estaremos cambiando el clima y si éste presenta alteraciones, los contaminantes no
se pueden dispersar ni transportar, lo que ocasiona que en un área muy reducida, los
contaminantes se concentren y ocasionen problemas en la salud de las personas, en
especial con el sistema respiratorio.

En el caso de la emisión de ruido y ruido ambiental se debe tener especial control en las
fuentes emisoras al no sobrepasar los niveles de exposición continua que pueda provocar
alteraciones en la salud humana y ambiental.
Consecutivamente, pasa lo mismo para la emisión de olores ofensivos, por lo que debe
tener mucho cuidado con los niveles de exposición teniendo en cuenta los límites
permisibles de emisiones según el caso de cada norma en particular.

RECOMENDACIONES
➢ Para que un muestreo se realice de forma segura para el personal encargado se
deben seguir las normas de seguridad y salud en el trabajo, de esta manera no se
pone en riesgo la integridad del personal técnico y habitantes de la zona de
influencia.
➢ Ir al área de muestreo con el personal que conozca la zona, así se evitan riesgos y
accidentes asociados al ejercicio de la labor.
➢ Acatar las recomendaciones o directrices de las autoridades locales competentes.
➢ Llevar a la mano el plan de muestreo.
➢ Protección solar, sombreros, camisas manga larga, zapatos cerrados (día de lluvia -
botas pantaneras), hidratación, comida (lonchera), botiquín primeros auxilios y
escuchar con atención las orientaciones del instructor a cargo y/o de los
compañeros conocedores del área.

Materiales y equipos

Sonómetro* Plancha o mapa cartográfico de la zona

Anemómetro* Bata de laboratorio
Tabla y libreta de campo Cámara fotográfica
Regla GPS (Aplicación de georreferenciación)
Lápiz Papel milimetrado
Colores Tablas de registro de datos

Nota: Los aprendices conformarán equipos de trabajo para realizar las siguientes
actividades In Situ y Ex Situ. Los materiales, equipos e insumos señalizados con (*) serán
asumidos por el instructor.
 PROCEDIMIENTO 1
MEDICIÓN DE RUIDO AMBIENTAL
Los mapas de ruido ambiental son una herramienta que permiten visualizar las condiciones
en las que se encuentran los niveles de ruido a nivel municipal y para un periodo de
referencia. Están compuestos por una serie de capas que permiten valorar el aporte de las
diferentes fuentes de ruido ambiental según el sector A, B, C o D.
Los mapas presentan información por períodos, de acuerdo con la normatividad vigente
(Resolución 0627 de 2006), el período diurno corresponde de 7:01 a.m. a 9:00 pm y
el nocturno 9:01 p.m. a 7:00 a.m. Los mapas de ruido deben elaborarse y actualizarse por
lo menos cada 4 años para los municipios con más de 100.000 habitantes.
Para realizar el procedimiento tenga en cuenta los siguientes pasos:
1. Defina los puntos críticos o zonas a estudiar en su municipio, caracterizando la
espacialidad del entorno. En este caso, se tiene la opción de escoger entre
manzanas, barrios, red vial o mixta; y seleccione el sector y subsector a estudiar.

PUNTO CRÍTICO 3

Red vial

PUNTO CRÍTICO 1

Manzana

PUNTO CRÍTICO 2

Barrio
PUNTO CRÍTICO 4
Figura 1. Localización de puntos críticos.
Mixto

2. Dibuje en papel milimetrado el mapa de la zona de estudio a una escala determinada

y muestre los detalles relevantes como edificaciones, tráfico vehicular, casas, etc. La
escala en el plano será 1cm equivalente a 1m en escala real. Deje espacio para la
leyenda.
Nota: Registre la influencia de las condiciones meteorológicas en el lugar de muestreo, el
cual debe tener ausencia de precipitaciones, nubosidad, altitud, latitud (N), longitud (E) y
una velocidad del viento inferior a 10,8 k/h o 3m/s.

3. Tome el sonómetro y conecte el micrófono al conector TNC. Gire la rosca hasta que las
piezas estén firmemente unidas.
4. Fije el supresor de viento (filtro antiviento) contra el micrófono, como se muestra a
continuación, hasta que llegue al tope.

5. Ubique el lugar en donde se va a situar el instrumento de medición, posicionándolo

a una altura vertical entre los 1.2m o 4m a partir del suelo a una equidistancia
relativa de las fachadas, barreras o muros existentes a ambos lados del punto de
medición. Por ningún motivo realice las mediciones bajo puentes o estructuras
similares, siempre en espacios abiertos.

6. Realice cada medición con la distancia efectuada en 4 tiempos de 15 minutos hasta

completar 1 hora de medición. Para esto, se deben realizar 5 mediciones para cada
¼ de hora, en el cual se presenten mediciones parciales distribuidas en intervalos de
tiempo iguales a 3 minutos. Cada una de las mediciones debe tener una posición
orientada del micrófono en sentido Norte, Sur, Este, Oeste y Vertical (hacia arriba).
 7. Proceda a registrar los datos en la planilla de registros, indicando los diferentes
tiempos de ejecución (horario diurno o nocturno, hora de inicio y de fin),
coordenadas de los puntos monitoreados mediante el GPS integrado, altitud sobre
nivel del mar, nivel sonoro continuo equivalente resultante de la medición (LAeq),
nivel sonoro en dBA que se sobrepasa durante el 90% del tiempo de observación
(L90), nivel máximo de ruido durante el período de medición (Lmax), nivel mínimo
de ruido durante el período de medición (Lmin), promedio del nivel sonoro continuo
equivalente resultante de la medición (Prom LAeq) y promedio del nivel sonoro en
dBA que se sobrepasa durante el 90% del tiempo de observación (Prom L90).

8. Una vez terminada la recolección de datos en las planillas de registro, proceda a

realizar los cálculos del promedio logarítmico de la información obtenida, el L90 y el
LAeq (Sur, Occidente, Norte, Oriente, Vertical) con la siguiente formula:

Donde:
LAeq = Nivel equivalente resultante de la medición
LN = Nivel equivalente medido en la posición del micrófono orientada en sentido norte
LO = Nivel equivalente medido en la posición del micrófono orientada en sentido oeste (occidente)
LS = Nivel equivalente medido en la posición del micrófono orientada en sentido sur
LE = Nivel equivalente medido en la posición del micrófono orientada en sentido este (oriente)
LV = Nivel equivalente medido en la posición del micrófono orientada en sentido vertical
9. Repita los pasos anteriores para cada uno de los puntos cardinales del área
geográfica o zona de estudio previamente seleccionada, registre los datos y grafique
los niveles de ruido ambiental encontrados tras el estudio de medición.

10. Con el mapa dibujado previamente en el papel milimetrado proceda a delimitar con
los colores las áreas en donde se realizaron las mediciones y guíese de la siguiente
tabla para asignar los colores respectivos en la plancha y la leyenda teniendo en
cuenta los niveles sonoros registrados durante la hora estipulada.
 COLORES REPRESENTATIVOS EN EL MAPA DE RUIDO
RUIDO AMBIENTAL EN dB(A) COLOR
Menos de 35 Verde claro
35 a 40 Verde
40 a 45 Verde oscuro
45 a 50 Amarillo
50 a 55 Ocre
55 a 60 Naranja
60 a 65 Cinabrio
65 a 70 Carmín
70 a 75 Rojo lila
75 a 80 Azul
80 a 85 Azul oscuro

11. Verifique y compare con la normatividad legal vigente para ruido y ruido ambiental
el cumplimiento y establezca las acciones respectivas contempladas en el plan de
manejo para minimizar los impactos relacionados con las mediciones según el caso
de cada sector y subsector (Ver Anexos A y B).

12. Realice el informe de los resultados obtenidos (Art. 21 – Res. N° 0627 de 2006). La
estructura debe deben contener:

Fecha de la medición, hora de inicio y de finalización.

Responsable del informe (Información mínima de quien lo hace).
Propósito y ubicación de la medición.
Norma utilizada (Resolución 0627/2006, en caso de ser otra especificar razones).
Equipo de medición utilizado.
Procedimiento de medición utilizado.
Condiciones atmosféricas (dirección y velocidad del viento, lluvia, temperatura, presión atmosférica, humedad
relativa, entre otros factores abióticos).
Procedimiento para la medición de la velocidad del viento.
Naturaleza / estado del terreno entre la fuente y el receptor; descripción de las condiciones que influyen en
los resultados: acabados de la superficie, geometría, barreras y métodos de control existentes, entre otros.
Resultados numéricos y comparación con la normatividad aplicada.
Descripción de los tiempos de medición, intervalos de tiempos de medición y de referencia, detalles del
muestreo utilizado.
Variabilidad de la(s) fuente(s).
Descripción de las fuentes de sonido existentes, datos cualitativos.
Conclusiones y recomendaciones.
Croquis detallado que muestre la posición de las fuentes de sonido, objetos relevantes y puntos de
observación y medición.
 TABLAS DE REGISTROS DE DATOS
TABLA 1. DATOS DE GEORREFERENCIACIÓN
DIRECCIÓN PUNTO COORDENADAS MSNM OBSERVACIÓN
A LAT.
LON.
B LAT.
LON.
C LAT.
LON.
D LAT.
LON.

TABLA 2. PLANILLA DE REGISTRO

MUNICIPIO:
MES:
FECHA:
PUNTO DIRECCIÓN HORARIO HORA HORA LAeq L90 Lmax Lmin Prom Prom OBSERVACIÓN
MUESTREO (am/pm) INICIO FIN LAeq L90
SUR
OCCIDENTE
A NORTE
ORIENTE
VERTICAL
SUR
OCCIDENTE
B NORTE
ORIENTE
VERTICAL
SUR
OCCIDENTE
C NORTE
ORIENTE
VERTICAL
SUR
OCCIDENTE
D NORTE
ORIENTE
VERTICAL
 PROCEDIMIENTO 2
DETERMINACIÓN DE PARÁMETROS DE INMISIÓN (O2, CO & CO2)
Los parámetros de la calidad del aire o de inmisión a determinar son: concentración de
oxígeno, monóxido de carbono, dióxido de carbono y factores abióticos como humedad
relativa y temperatura del ambiente.
Para realizar el procedimiento se recomienda seguir los siguientes pasos:

1. Encienda el medidor con la tecla de encendido.

Sonda de O2

Sonda de CO

BOTÓN DE ENCENDIDO
Sonda de CO2

Sonda de
Humedad/Temperatura

2. Enchufe el "Tapón de la sonda" a utilizar en el "Enchufe de entrada de sonda" del medidor.

 3. Presione el "Botón de función" hasta llegar a la función de medición que se desea
seleccionar.

Mostrar texto Función

rH Humedad / Temperatura
dP Temperatura del punto de rocío
_ET Temperatura de bulbo húmedo
CO CO / Temperatura
O2 O2 / Temperatura
CO2 CO2 / Temperatura

4. Después de seleccionar la función deseada, apague el medidor y luego enciéndalo

nuevamente, la memoria del circuito del medidor guardará la unidad seleccionada por
defecto.

5. Proceda a realizar la medición automatizada en tiempo estimado de 1 hora como valor de

referencia según lo establece la norma (Resolución 2254 de 2017).

6. Registre los valores en la tabla de datos con respecto a las referencias o concentraciones de
CO2 y CO de la zona de estudio y compare con la norma (Ver Anexo C).

Lugar Parámetro Valor registrado Cumplimiento de Observaciones

(µg/m3) la norma
 ANEXOS
ANEXO A. ESTÁNDARES MÁXIMOS PERMISIBLES DE NIVELES DE EMISIÓN DE RUIDO
EXPRESADOS EN DECIBELES DB(A).
(RESOLUCIÓN 0627 DE 2006)
ANEXO B. ESTÁNDARES MÁXIMOS PERMISIBLES DE NIVELES DE RUIDO AMBIENTAL,
EXPRESADOS EN DECIBELES DB(A).
(RESOLUCIÓN 0627 DE 2006)
ANEXO C. NIVELES MÁXIMOS PERMISIBLES DE CONTAMINANTES CRITERIO EN EL AIRE
(RESOLUCIÓN 2254 DE 2017)
