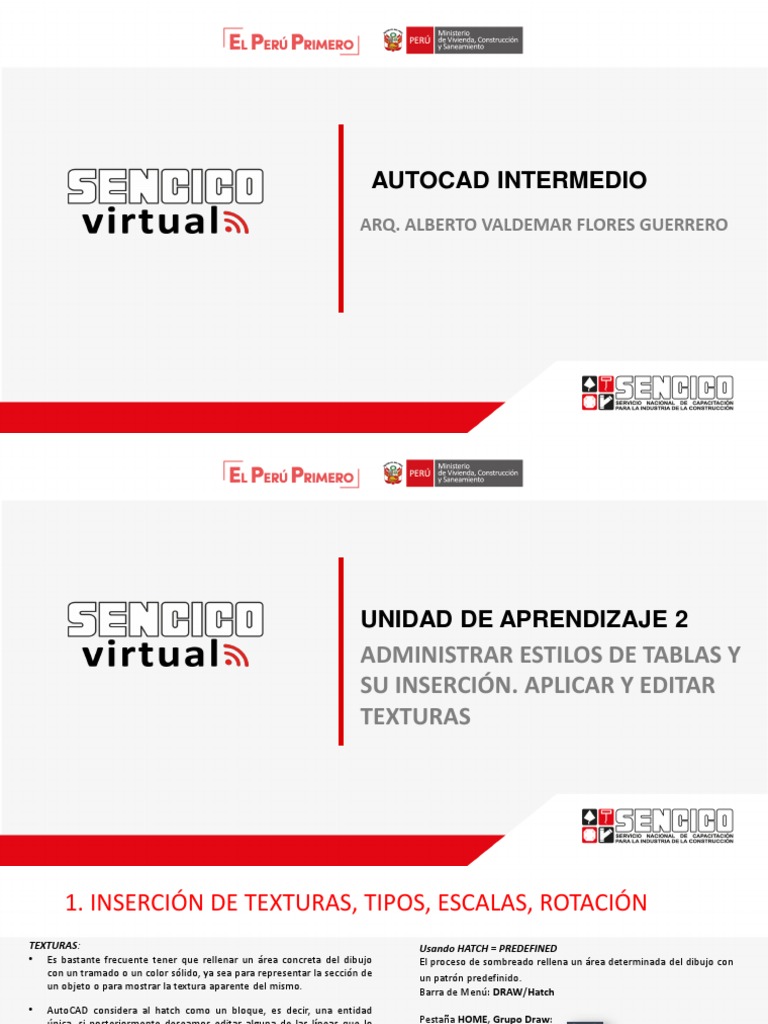

AUTOCAD INTERMEDIO
ARQ. ALBERTO VALDEMAR FLORES GUERRERO
UNIDAD DE APRENDIZAJE 2
ADMINISTRAR ESTILOS DE TABLAS Y
SU INSERCIÓN. APLICAR Y EDITAR
TEXTURAS
1. INSERCIÓN DE TEXTURAS, TIPOS, ESCALAS, ROTACIÓN
TEXTURAS: Usando HATCH = PREDEFINED
• Es bastante frecuente tener que rellenar un área concreta del dibujo El proceso de sombreado rellena un área determinada del dibujo con
con un tramado o un color sólido, ya sea para representar la sección de un patrón predefinido.
un objeto o para mostrar la textura aparente del mismo.
Barra de Menú: DRAW/Hatch
• AutoCAD considera al hatch como un bloque, es decir, una entidad
única, si posteriormente deseamos editar alguna de las líneas que lo Pestaña HOME, Grupo Draw:
componen, deberemos hacerlo con la orden Explode.
Línea de Comando: H
Condiciones para la aplicación del HATCH:
1. Los espacios a texturar deben ser cerrados en todas sus esquinas.
2. Las capas de los textos deben permanecer desactivadas para que la
textura pueda aplicarse en toda la superficie, de lo contrario la textura
dejará un espacio en blanco en el lugar que está siendo ocupado por el Aparecerá una nueva Pestaña de HATCH CREATION
texto.
3. Los espacios a texturizar deben visualizarse completamente en la pantalla,
de no ser así AutoCAD no podrá aplicar la textura en un espacio que se
visualiza de forma incompleta. Cuando se elige Pattern de Gradient, se visualizan algunos de estos cuadros:
:
4. No se debe visualizar el espacio a texturar desde muy lejos, ya que
AutoCAD comenzará a calcular todas las entidades visualizadas en
pantalla en ese momento utilizando más tiempo en el proceso de textura.
1. INSERCIÓN DE TEXTURAS, TIPOS, ESCALAS, ROTACIÓN
TEXTURAS:
Aplicar el PICK POINT, dentro del espacio cerrado.
Puede aplicar la personalización de las texturas, según las herramientas.
PICK POINT PATTERN
Determina un contorno a partir de objetos existentes que forman un Especifica un sólido relleno o nombre de patrón predefinido
área cerrada. AutoCAD detecta los objetos dentro del contorno más ANGLE
externo como islas que están sombreadas o no según lo especificado Define un ángulo para el patrón de sombreado en relación con el eje X del UCS
por el estilo de sombreado. (Sistema de Coordenadas Personalizadas) actual
SCALE
Amplía o reduce un patrón de sombreado predefinido o personalizado
1. INSERCIÓN DE TEXTURAS, TIPOS, ESCALAS, ROTACIÓN
TEXTURAS: ISLAND DETECTION STYLE:
SELECT OBJECTS Ingresando a la pestaña ADVANCED, se presentará el grupo: Estilo de
Cuando utiliza la opción Select Objects, AutoCAD no detecta los detección de islas.
objetos internos automáticamente. Debe designar los objetos
dentro del contorno seleccionado para asegurar que esos objetos
quedan sombreados de acuerdo con el estilo de sombra actual.
NORMAL
Supondría ejecutar el tramado en la parte más externa, y posteriormente en el
cuadrado interno no rellenando el área comprendida entre el círculo y el
cuadrado girado.
OUTER
Se procede a rellenar el área más externa. En el momento que detecto otra
entidad dentro de la más externa seleccionada, se finalizará el proceso.
SET ORIGIN
IGNORE
Desplaza el patrón de sombreado especificado para alinearlo con
Se especifica que se ignore cualquier entidad que pueda existir dentro de la más
el punto especificado.
externa.
REMOVE ISLANDS:
Suprime a partir de los objetos del conjunto de contornos definidos como islas
mediante la opción Designar puntos. No se puede suprimir el contorno exterior.
1. INSERCIÓN DE TEXTURAS, TIPOS, ESCALAS, ROTACIÓN
TEXTURAS: ISLAND DETECTION STYLE:
Aplicar el PICK POINT, dentro del espacio cerrado. Ingresando a la pestaña ADVANCED, se presentará el grupo: Estilo de
SELECT OBJECTS detección de islas.
Cuando utiliza la opción Select Objects, AutoCAD no detecta los
objetos internos automáticamente. Debe designar los objetos
dentro del contorno seleccionado para asegurar que esos objetos
quedan sombreados de acuerdo con el estilo de sombra actual.
NORMAL
Supondría ejecutar el tramado en la parte más externa, y posteriormente en el
cuadrado interno no rellenando el área comprendida entre el círculo y el cuadrado
girado.
OUTER
Se procede a rellenar el área más externa. En el momento que detecto otra entidad
dentro de la más externa seleccionada, se finalizará el proceso.
IGNORE
SET ORIGIN Se especifica que se ignore cualquier entidad que pueda existir dentro de la más
Desplaza el patrón de sombreado especificado para alinearlo con externa.
el punto especificado. REMOVE ISLANDS:
Suprime a partir de los objetos del conjunto
de contornos definidos como islas mediante
la opción Designar puntos. No se puede
suprimir el contorno exterior.
1. INSERCIÓN DE TEXTURAS, TIPOS, ESCALAS, ROTACIÓN
APLICACIÓN DE DEGRADADO A TEXTURAS 1. Aplicar hatch dentro de cualquier superficie cerrada.
Es posible aplicar dos o más texturas o adicionar un Gradient
(degradado). 2. Selecciona la textura recién definida.
3. Cargar la ventana de Propiedades: PR
1. Seleccionar: el Gradient posterior a la textura o hatch. 4. Finalmente, anotar el valor del área
2. Presionar clic derecho sobre él.
3. Seleccione el degradado y definir un nivel de transparencia al 70%.
4. Observe la secuencia.
Calculo de áreas empleando texturas
Teniendo en cuenta que las texturas se aplican en superficies cerradas, resultan
de gran utilidad para el cálculo de áreas.
1. INSERCIÓN DE TEXTURAS, TIPOS, ESCALAS, ROTACIÓN
ADICIONAR TEXTURAS A LA CONFIGURACIÓN DE AUTOCAD
Descargue desde Internet, los archivos de textura y guárdelos en una carpeta
• Pulsar clic derecho en el área de dibujo y elegir: <Options>
• Elegir la pestaña [FILES] y desplegar la opción <Support file search path>, parar indicar la ruta de búsqde
los archivos de ueda soporte de Autocad.
• Para agregar las nuevas texturas pulse <Add>
• seleccione el botón <Browse>, ubicar la carpeta que contiene las nuevas texturas que deseamos agregar.
• Pulse <Apply >.
• Pulsar click en <Ok> hasta finalizar.
2. EDICIÓN DE PROPIEDADES DE TEXTURAS Y CONTORNOS.
EDICIÓN DE TEXTURAS Y CONTORNOS:
Es posible editar tanto un contorno sombreado como un patrón.
Si edita el contorno de un sombreado asociativo, el patrón se
actualizará siempre y cuando el proceso de edición dé como
resultado un contorno válido. Los sombreados asociativos se
actualizan incluso si figuran en capas inutilizadas.
Seleccionar la textura: USER
Línea de Comando: HE
Aparecerá el cuadro de diálogo HATCH EDIT (editar sombreado):
Luego de haber realizado la modificación hacer clic en OK.
EJERCICIO
EJERCICIO 1
Dibuja el siguiente plano a modo de
anteproyecto y textura los muros con el comando
Hatch y su estilo: ANSI 31.
Textura el piso en el modo: User, doble lineado,
tamaño del piso cerámico de 0.30 cm. x 0.30 cm.
3. TABLAS, REGULACIÓN DEL NUMERO DE FILAS Y COLUMNAS
TABLAS:
Una tabla es un objeto que contiene datos
dispuestos en filas y columnas. Es posible crear un Punto de
objeto de tabla a partir de una tabla o estilo de tabla inserción
vacío. También se puede vincular una tabla a los
datos de una hoja de cálculo de Microsoft Excel.
Comando TABLA Ancho de
columna
Barra de menú: Draw / Table
Altura
de filas
Barra de herramientas: pestaña HOME, grupo
Anotation
Título
Cabecera
Línea de comando: TB Datos
3. TABLAS, REGULACIÓN DEL NUMERO DE FILAS Y COLUMNAS
TABLAS:
Una tabla es un objeto que contiene datos
dispuestos en filas y columnas. Es posible crear un Punto de
objeto de tabla a partir de una tabla o estilo de tabla inserción
vacío. También se puede vincular una tabla a los
datos de una hoja de cálculo de Microsoft Excel.
Comando TABLA Ancho de
columna
Barra de menú: Draw / Table
Altura
de filas
Barra de herramientas: pestaña HOME, grupo
Anotation
Título
Cabecera
Línea de comando: TB Datos
NOTA: Tenga en cuenta que Autocad inserta
solamente el número de columnas y filas para los
datos, sin tomar en cuenta la fila de título y
cabecera.
4. CREACION DE ESTILOS DE TABLAS
ESTILOS: La creación de un estilo permite un manejo En esta ventana definiremos todas las características de nuestra tabla
más dinámico de las tablas ya que se personaliza su
utilización
5. OPERACIONES Y FORMULACIONES EN TABLAS .
CAMBIAR EL ANCHO DE COLUMNAS:
• Seleccionar toda la columna
• Pulse clic en el punto centro de la derecha
Arrastre, desde el punto rojo, cambiando así el ancho
de la columna.
5. OPERACIONES Y FORMULACIONES EN TABLAS .
CAMBIAR EL FORMATO DE DECIMALES
Seleccione los valores en las columnas
Para asignar dos decimales, pulse clic en el botón:
<Data Format> y luego elija:
<Custom Table Cells Formats>. El resultado se observará así.
En la ventana emergente, seleccione según la secuencia :
Pulse clic en <Ok>
5. OPERACIONES Y FORMULACIONES EN TABLAS .
ALINEACION DE TEXTO EN TABLAS:
Seleccionar todas las columnas.
El resultado se observará así.
Pulse clic en el botón: <Alignment>.
Seleccione el tipo de
alineación deseado: Top center.
5. OPERACIONES Y FORMULACIONES EN TABLAS .
CÁLCULO CON FORMULAS
Ubicarse en la celda donde va a calcular. Pulse clic en el botón: <Fórmula>
Para efectuar un conteo de celdas, elegir: Count:
El resultado se observará así.
Seleccione con el mouse, la columna que contiene los valores.
Para calcular, pulse <Enter>.
6. INSERCIÓN DE HOJAS DE EXCEL COMO TABLAS VINCULADAS.
TABLAS VINCULADAS
Seleccionar la tabla de la cinta de opciones:
Creamos un nuevo excell
data link
Activar from a data link
Le damos un nombre y luego OK
6. INSERCIÓN DE HOJAS DE EXCEL COMO TABLAS VINCULADAS.
TABLAS VINCULADAS
Buscamos el la ruta del archivo a vincular
Si queremos seleccionar el
Rango de las celdas a
Vincular activaremos esta
opción
6. INSERCIÓN DE HOJAS DE EXCEL COMO TABLAS VINCULADAS.
TABLA AUTOCAD
TABLAS VINCULADAS TABLA EXCEL
Seleccionamos OK
Despues de insertar la atabla creada en
excell esta esta vinculada cualquier cambio
en la tabla de excel se observara en la tabla de
autocad , seleccionamos descargar de origen,
luego seleccionamos la tabla y enter
PRÁCTICA .
EJERCICIO EJERCICIO
Insertar una TABLA, con los datos del siguiente Cuadro
de Coordenadas UTM. Insertar una TABLA, con los datos del siguiente Cuadro de Vanos
CUADRO DE COORDENADAS CUADRO DE VANOS
PUNTO ESTE NORTE VANO ALFEIZER ANCHO ALTO
A 720374.54 9104458.99 P-1 ----- 1.00 2.50
B 720373.27 9104458.71 P-2 ----- 0.70 2.50
C 720369.77 9104474.21 P-3 ----- 0.90 2.50
D 720362.36 9104472.54 P-4 ----- 1.50 2.50
E 720359.44 9104480.94 P-5 ----- 0.80 2.50
F 720358.51 9104480.74 P-6 ----- 7.40 2.50
G 720357.42 9104483.96 M-1 ----- 1.90 2.50
H 720355.57 9104483.53 M-2 ----- 2.00 2.50
I 720354.58 9104486.36 V-1 0.90 0.96 1.60
J 720358.24 9104487.19 V-2 0.90 0.90 1.60
K 720359.23 9104484.35 V-3 0.90 1.00 1.60
L 720364.40 9104485.52 V-4 0.90 1.60 1.60
M 720365.82 9104481.41 VA-1 2.10 1.50 0.40
N 720366.69 9104481.90 VA-2 2.10 3.90 0.40
O 720370.62 9104476.35
FUENTES DE ORIGEN
DE IMAGENES
• Manual de AutoCAD 2019 Sencico
• Capturas de Pantalla Software AutoCAD
